Как выполняется крепление металлочерепицы саморезами

Как выбрать уличный обогреватель: основные характеристики прибора

Что понадобится для строительства

Сборка кровли – сложный процесс, который невозможно безопасно осуществить без ряда приспособлений. Каждый мастер, знающий как установить металлочерепицу на крышу, располагает собственным набором инструментов и приспособлений, обеспечивающих беспрепятственный доступ ко всем частям кровли.

Разные схемы укладки обрешётки под черепичную крышуИсточник osnovam.ru

Переносная лестница с упорами

Необходима при установке первых карнизных планок и системы водослива. В её верхней части расположены подвижные ноги, которые можно расположить под заданным углом и упереть в стену дома. Подобная конструкция исключает нанесение ущерба свесу черепицы и желоба. Изделие лёгкое, и при необходимости его можно без труда передвинуть с места на место.

Строительные леса

Устанавливая их возле стен, можно значительно повысить безопасность работы. Леса состоят из металлических опор и деревянной платформы, на которой может разместиться несколько человек. Лучше всего использовать заводские модели, размер которых будет соответствовать высоте здания. При выборе ориентируйтесь по индивидуальным условиям.

Трап для передвижения по кровле

Изделие схоже с обычной лестницей, но оно дополнено специальными зацепами, предназначенными для фиксации к коньку крыши. Лестница устанавливается на готовые элементы кровли так, чтобы мастер не повреждал их при перемещении. С её помощью значительно проще вкручивать саморезы и другие крепёжные элементы, создавать обрамление дымохода и крепить снегозадержатели.

Так выглядит трап на кровлеИсточник i.ytimg.com

Направляющие для подачи черепицы

Изготавливаются самостоятельно, применяются для упрощённой передачи элементов кровли на крышу. Две доски сшиваются вместе так, чтобы их ширина соответствовала размерам фрагментов металлочерепицы. Длина направляющих должна быть достаточной для того чтобы их можно было опереть на крышу под углом не больше 45 градусов.

При использовании один человек располагает фрагмент кровли в нижней части, и подталкивает его вверх. Расположившийся на кровле мастер принимает элемент кровли и тянет к себе, после чего крепит его к обрешётке.

Порезка металлического листаИсточник i.ytimg.com

Инструменты

Перед тем, как покрыть крышу металлочерепицей, необходимо подготовить соответствующую одежду. Она должна быть лёгкой, наличие свисающих деталей не допускается, поскольку ими можно зацепиться за выступы и или другие предметы. Также потребуется определённый инструментарий:

• молоток и шуруповёрт – с их помощью забиваются гвозди и вкручиваются саморезы;
• маркер для нанесения отметок;
• рулетка длиной не менее пяти метров;
• рейка-правило, помогающая определить уровень расположения элементов кровли;
• ножницы по металлу для разделения черепичных листов на части.

Все инструменты должны быть в отличном состоянии, поскольку от этого зависит качество и скорость работы.

Последовательность и правила установки

Во время монтажа металлочерепицы нужно строго выполнять такие правила:

• Первые листы закрепляются к первой планке обрешетки через волну в верхней части материала, перпендикулярной ступеньки перекрытия. Нижняя часть листов должна выходить за карниз приблизительно на 5 см.
• Остальные листы закрепляются во впадинах волн в нижней части поперечной ступеньки.
• Как и предусматривают правила укладки металлочерепицы, по всей длине торцевой доски профиль крепят в каждую волну.

Перед тем как начать крепление листов, нужно проследить за тем, чтобы они были расположены строго по горизонтали. После этого лист в центре сверху можно прихватить одним саморезом. Далее берут следующий лист и закрепляют таким же способом. Выровненные по горизонтали листы закрепляют между собой. Аналогичным образом поступают со всеми остальными листами.

Как правильно провести монтаж кровельного покрытия

Подготовка к укладке

Когда обрешетка готова, приступают к установке дополнительных элементов. По периметру на саморезы прикручивают держатели для водостока. Пространство вокруг печных труб закрывают планками примыкания. Сверху на них надевают специальные фартуки. Они также используются для фиксации торцевых и карнизных планок, выступающих на 4 см. Карнизные планки укладывают с нахлестом около 10 см. Параллельно проводится отделка ендов.

Необходимые инструменты

• Комплект с удаленной защитной пленкой.
• Ножницы для резки металла. Применять болгарку можно только на низких оборотах, так как искры могут повредить внешний полимерный слой.
• Молоток.
• Отвертка или шуруповерт.
• Фломастер и шнур для разметки.
• Строительный уровень или рейка, с помощью которой можно проверять, есть ли перекосы.

Последовательность действий

Листы монтируются снизу по направлению к коньку. Можно двигаться не только по вертикали, но еще и по горизонтали — это не имеет большого значения. Перемещаясь справа налево, каждую последующую деталь подкладывают под предыдущую, чтобы получался нахлест не менее 8 см. По вертикали наглеют должен быть равен длине кромки (от 8 до 15 см). Величина зависит от шага гребней. Двигаясь в обратном направлении, последующий элемент кладут на предыдущий, чтобы образовывался такой же стык.

Гарантия производителя

Срок действия гарантии зависит от вида полимерного покрытия, типа изделия и климатических особенностей местности (применяется территориальное зонирование, основным критерием которого является степень удаленности от берега моря).

С условиями предоставления фирменной гарантии на металлочерепицу Гранд Лайн можно ознакомиться при покупке в офисах продаж компании Строймет (подробная информация содержится в гарантийных талонах).

• Монтаж фасадных панелей Нордсайд
• Монтаж сайдинга Нордсайд
• Пленка Tyvek
• Инструкции по монтажу металлочерепицы
• Битумная черепица Tegola
• Альбом Тегола
• Битумная черепица Ruflex
• Гибкая черепица Shinglas
• Гонтовая кровля Kerabit
• Профнастил
• Профнастил Grand Line
• Системы водостока Siba
• Системы водостока Scala
• Система водоотвода Gidrolica
• Чердачные лестницы Fakro
• Вентиляция Vilpe
• Вентиляция Ridge Master
• Вентиляция Tegola
• Сайдинг Vinyl-On
• Сайдинг VinylOn Декор
• Сайдинг Docke
• Сайдинг Mitten
• Сайдинг Kaycan
• Сайдинг Grand Line
• Металлосайдинг Grand Line

Главная > Инструкции по монтажу >

Монтаж

Чтобы не возникало сложностей при установке, инструкция производителя описывает каждый шаг технологии укладки, отвечая, какой утеплитель лучше выбрать, какую гидроизоляцию и пароизоляцию использовать. Работы производятся в следующей очередности:

1. Сначала прямо поверх стропильных ног укладывается гидроизоляционная пленка. Она раскатывается полосами с нахлестом 15-20 см. Для лучшей гидроизоляции стыки можно проклеить.
2. Перпендикулярно стропилам устанавливаются рейки обрешетки. Первую рейку обрешетку устанавливают на 3-5 см выше, чтобы она закрылась наружным ребром модуля.
3. Поверх обрешетки вдоль стропильных ног фиксируются реечки контробрешетки.
4. Сначала закрепляют стартовый модуль покрытия, затем следующий по левую сторону от него. Далее укладывается лист, расположенный над стартовым, после чего переходят к четвертому элементу, располагающемуся над вторым.

Отличия укладки обычной и модульной черепицы

Укладка модулей своими руками

Изоляция

Перед тем, как стелить металлочерепицу, стоит позаботиться о защите деревянных элементов каркаса от пара, конденсата и влаги. Металлические кровельные покрытия обладают высокой теплопроводностью, поэтому они быстро нагреваются, но также легко отдают тепло, поэтому их необходимо утеплять. В процессе возведения крыши из металлочерепицы выполняется установка 3 видов изоляции:

• Пароизоляция. Инструкция по укладке металлопрофиля предписывает обязательный монтаж пароизоляции на нижнюю поверхность стропильных ног. В этой роли выступают специальные мембраны, которые пропускают воздух, но блокируют воду, предотвращая намокание утеплителя. Ведь при увеличении влажности термоизоляционного материала всего на 5% его эффективность снижается вполовину и не восстанавливается после высыхания.
• Термоизоляция. Утеплитель прокладывают между стропилами, чтобы сохранить температуру в доме. Он защищает от холодного воздуха зимой и предотвращает нагрев подкровельного помещения от горячей крыши летом. В качестве утеплителя используют минеральную вату, эковату, стекловату, пенопласт или пенополиуретан. Сколько слоев утеплителя нужно, чтобы защитить дом от промерзания, рассчитывают в соответствии с климатическими условиями.
• Гидроизоляция. Гидроизоляционный материал, защищающий стропильный каркас и утеплитель от попадания влаги, укладывают поверх стропильных ног. Полосы пленки или диффузной мембраны монтируют полосами внахлест, чтобы предотвратит затекание воды между ними.

Воздействие внешних факторов на кровлю из металлопрофиля

Монтаж гидроизоляции

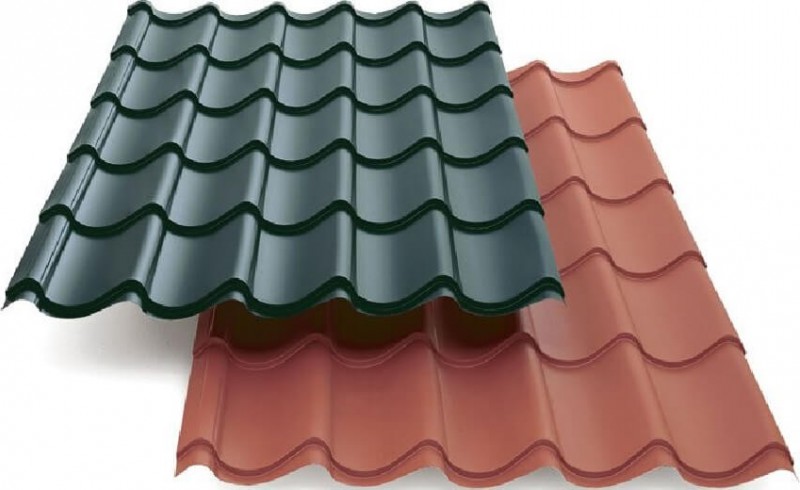

Основные характеристики металлочерепицы

Кровля из металлочерепицы своими руками, представляет собой кровельную конструкцию из стальных листов, толщиной от 4 до 6 мм. Стоит отметить, что чем толще лист, тем жестче и устойчивей кровля. Как правило, металлочерепица ‒ это лист, ширина 1.16-1.19 м (рабочая 1.1 м) и длина от 0.5 до 9 м, из стали, алюминия или меди. Масса черепицы на 1 кв.м., в зависимости от материала стройизделия, варьируется от 1.34 до 4.45 кг. Очевидно, что вес алюминиевого профиля, значительно меньше, массы профлиста из меди.

Листы металлочерепицы

Плюсы и минусы металлической черепицы

Любое изделие имеет как преимущества, так и недостатки. Металлическая черепица, не исключение и у ней есть свои серьезные плюсы и минусы.

Плюсы металлической черепицы

К серьезным плюсам, металлической черепицы, можно отнести, следующие параметры стройизделия:

1. Длительный срок эксплуатации. Гарантированно, что крыша из металлочерепицы, защитит здание, от негативного воздействия окружающей среды, более чем на полвека.
2. Стойкость к перепадам температур. Стройматериал, достаточно стойко переносит температуру: от -50°C до +70°C. Даже при таких, казалось-бы, довольно критических параметрах, кровельная конструкция из металлочерепицы, не изменит свои основные, характерные свойства материала.
3. Разнообразие вариантов. Достаточно большой выбор волнообразного дизайна, позволяет удовлетворить практически любые потребности и определить, наиболее предпочтительные модели крыши здания.
4. Сравнительно простой монтаж. Профлисты, можно уложить на любую, даже старую кровлю, что разумеется, существенно сокращает как временные, так и финансовые затраты. Если бригада кровельщиков, будет класть стандартную металлочерепицу, то за смену, она сможет смонтировать, до 100 кв.м.
5. Высокая герметичность. Профлисты черепицы, обычно укладываются внахлест, поэтому прочность и герметичность такой конструкции, значительно выше, чем других кровельных настилов.

Минусы металлочерепицы

Но есть, у данной кровельной конструкции, и серьезные минусы:

1. Ограничение по углу наклона. Чтобы обеспечить должную эффективность и долговечие, такой крыши, необходимо делать только допустимый угол уклона ската. Как правило ‒ это наклон ската кровли здания, от 14°.
2. Не выгодно на сложных крышах. Если геометрия кровельной конструкции, довольно сложная и разнообразная, то при обустройстве крыши, постоянно нужно будет подгонять волну под узор. Такие действия приводят, как правило, к большим отходам стройматериала, а значит, к дополнительным финансовым затратам.
3. Низкая шумоизоляция. При обустройстве кровли дома, чтобы в жилом помещение было тихо и не мешал посторонний шум или стук дождя, потребуется обязательно выполнить, дополнительные, звукоизоляционные работы.

Вообще, надо сказать, толщина листов металлочерепицы, довольно важный показатель. Ведь с увеличением ее, существенно повышаются и прочностные характеристики, всей кровельной конструкции. Однако, чем толще кровельный настил, тем больше вес крыши. А значит, для стропил, потребуются дополнительно, качественные укрепляющие строй-мероприятия.

Монтаж планок примыкания

Как сделать

Установка снегозадержателей

Сход снега с крыши всегда представляет опасность для проходящих рядом людей или животных. Чтобы обеспечить безопасность, на скаты устанавливаются специальные конструкции – снегозадержатели. Дополнительно изделия упрочняют кровлю, не позволяют деформироваться полотнам под тяжестью сугробов. Крепят элементы кровли в верхнюю волну металлочерепицы на уголки и саморезы.

Чаще основным элементом конструкции является труба. Её располагают вдоль всего ската в месте контакта крыши с несущими стенами. На габаритной кровле рассматривается вариант в несколько рядов (цельными или в шахматном порядке). Также отдельно производится установка изделий над каждым мансардным окном, если таковые имеются.

Решетчатый тип снегозадержателей считаются наиболее эффективными на фоне иных аналогов. Это обусловлено их высотой. Уголковые элементы являются бюджетным вариантом, так как состоят из тонких стальных заготовок с защитным покрытием.

СнегозадержателиИсточник vstroy53.ru

Видео описание

В этом видео снят сюжет о том, как врезать мансардное окно в кровлю из металлочерепицы:

Коротко о главном

Установка металлочерепицы производится по простым правилам, но их необходимо чётко соблюдать для получения качественного результата.

Кровельный пирог из металлической черепицы включает несколько слоёв: гидроизоляция, обрешётка и листовой декор. Если проводится утепление кровли, то дополнительно настилается пароизоляция с внутренней стороны крыши.

Дополнительно к металлической черепице можно приобрести в идентичном исполнении доборные профиля, водостоки, снегозадержатели.

Полезное видео

Фотогалерея

Как крепить металлочерепицу: этапы проведения подготовительных работ

Малый вес металлочерепицы позволяет проводить минимальное количество подготовительных работ, перед тем как перейти к укладке. И тем не менее, подготовить подходяще основания все же придется. Поскольку в усиленном основании нужды нет, вполне подойдет обычная деревянная обрешетка, сделанная из реек.

Для того чтобы покрыть крышу металлочерепицей, вначале необходимо смонтировать обрешетку

Процедура крайне проста – исходя из шага выбранной металлочерепицы, на поверхности располагаются рейки

Важно соблюдать единое расстояние, чтобы в процессе крепления кровельного материала не пришлось вкручивать саморезы в пустоту. Другой важный фактор, который стоит учесть в процессе установки обрешетки – расположение окон

Крайне нежелательно располагать стропила непосредственно над окнами.

Статья по теме:

Видео описание

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

Процесс монтажа трубчатых снегозадержателей на металлочерепицу

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей

Корки от цитрусовых для холодильника

Монтаж системы стропил и обрешетки

Вначале, согласно инструкции по укладке металлочерепицы, возводят стропильную систему. Чаще всего ее делают из дерева. Если вы планируете возводить утепленную крышу, подстропильная система должна быть более мощной, так как понадобится укладывать теплоизоляцию.

Стоит отметить, что перед тем как монтировать металлочерепицу, нужно убедиться, что кровельные скаты имеют уклон как минимум в 14 градусов. Лучше, если этот показатель достигает 15-20 градусов.

Стропильную систему сооружают по следующим правилам:

• Промежутки между стропилами не должны быть более 90 см, а минимальный отступ – 60 см. Если нужна стропильная система с шагом, превышающим максимально дозволенные параметры, то понадобится монтаж дополнительной перпендикулярной обрешетки.
• Для стропильной системы понадобится доска толщиной 50 мм, при этом ее высота должна составлять 100-150 мм, это будет зависеть от толщины укладываемой теплоизоляции.
• При укладке утеплителя нужно следить, чтобы он не контактировал с гидроизоляцией. Если утеплитель имеет такую же толщину, как и высота поперечной доски, по всей длине стропил монтируют дополнительную контробрешетку рейками 30×50 или 50×50. Таким образом, можно будет предусмотреть зазор в 3-5 см.

Для обеспечения вентиляции, в боковой части стропильных ног желательно просверлить отверстия сечением 2-2,5 см.

Согласно схеме установки металлочерепицы, обрешетку монтируют по таким строгим правилам:

Особое внимание уделяют укладке первой рейки. Она должна быть большего сечения, чем все остальные рейки

К примеру, для нижней обрешетины можно взять рейку 50×50 мм, а для всех последующих – 30×50 мм.
Стартовую рейку нужно закрепить строго параллельно линии карниза.
Вторая рейка должна укладываться через 28-30 см, а все последующие с шагом 30, 35 или 40 см, зависит это расстояние от промежутков между волнами металлочерепицы.
При установке обрешетки берут во внимание сквозные проходки через кровлю, а также монтируются крепежи под трубы.
По периметру мансардных окон, в разжелобках, дымоходных, фановых и других трубах, монтируется сплошная дощатая обрешетка.
Сверху скатов к стропилам пришивают по две доски для того, чтобы получить надежное соединение карнизной планки. Доски монтируют через каждые 5 см.

Главное при всем этом, по правилам установки металлочерепицы не забыть обработать деревянные узлы антипиреновым и антисептическим средствами.

Обрешетка кроме всего прочего нужна для возможности организации каналов вентиляции, через которые воздух может без препятствий циркулировать под кровлей.

Наличники на деревянные двери: нюансы выбора и особенности монтажа

Как помыть?

Технология монтажа и этапы установки

Подробная инструкция по монтажу металлочерепицы обязательно должна поставляться в комплекте с материалом. Выполняя каждый пункт в правильной последовательности, можно легко произвести установку своими руками. Первым делом следует составить монтажную схему, включающую в себя описание каждого слоя кровельного пирога. Примерная схема будет выглядеть следующим образом (от чердака):

• пароизоляция;
• утеплитель;
• гидроизоляция;
• вентиляционный зазор;
• стропильная система;
• обрешетка;
• металлочерепица.

Технология монтажа кровли из металлочерепицы предполагает шаг стропильной системы в 55-90 см, читайте подробнее: стропильная система под металлочерепицу. Конкретный параметр будет зависеть от массы покрытия, угла наклона скатов, а также и ширины теплоизоляции, в случае выбора плитного материала. Для стропильных ног используется брус с сечением 50х150 мм, для мауэрлата отлично подходит брус с сечение 100х150 мм, а для обрешетки рейка с размером 50х50 мм. Все деревянные элементы в обязательном порядке должны быть обработаны защитными составами от влаги, огня и насекомых. При установке каждого элемента стропильной системы следует проверять его ровность в горизонтальном и вертикальном положении при помощи уровня. Угол наклона скатов для металлочерепицы должен быть не менее 12-14 градусов, это минимальное значение, которое допускается при укладке черепицы из металла. Длина листов металлочерепицы определяется длиной скатов с учетом карнизных свесов. Однако, если они более 4,5 м, то желательно делать два ряда, так как с более длинной продукцией работать будет сложнее. Нахлест листов в зависимости от конфигурации кровли составляет 10-15 см.

Крыша из металлочерепицы своими руками предполагает ответственный подход к каждому этапу установки. Это касается, как укладки финишного настила, так и монтажа слоев кровельного пирога. После того, как стропильная система возведена, первое, что необходимо сделать – это произвести монтаж гидроизоляции под металлочерепицу. Для этого на стропила, начиная от карниза раскатывается пленка в горизонтальном направлении. Нахлест соседних рядов составляет 15 см. Закрепляется материал скобами, но места их установки заделываются скотчем либо герметиком. Далее можно продолжать работу в двух направлениях, то есть заниматься отделкой и утеплением кровли с внутренней стороны, а также продолжать монтаж металлочерепицы с внешней. Чтобы приступить к крепежу черепицы, стоит подготовить основание для нее, то есть произвести укладку обрешетки и контробрешетки. Шаг обрешетки под металлочерепицу зависит от угла наклона скатов, чем он круче, тем реже крепятся рейки. Конкретное значение может быть прописано в инструкции к металлочерепице. При этом обязательно выполнить сплошную обрешетку в таких местах, как дымоход, мансардные окна, ендовы. Монтаж черепицы следует производить от карниза и двигаться наверх. Крепление выполняется при помощи кровельных саморезов. Если все выполнено верно, то кровля прослужит многие годы, однако, довольно часто начинающие строители допускают ошибки при монтаже металлочерепицы.

Видео по теме:
