Как сделать проход трубы через крышу из металлочерепицы

Существующие виды

Классифицируются материалы такого рода в первую очередь по принципу укладки:

• Рулонные;
• Наливные;
• Модульные.

Первые из названных исполнений изготавливаются в виде рулонов, которые легко настилаются. Отличительной чертой наливного варианта является отсутствие соединительных швов. По сути, первые два из вышеназванных вариантов очень похожи и выполняются по сходной технологии за единственным исключением: наливное полиуретановое высокопрочное покрытие для спортивных площадок после укладки рулонного материала предполагает сшивку полос. В результате получается полностью бесшовный настил, что повышает уровень безопасности, так как отсутствует риск травматизма в случае, когда края полос материала немного отойдут со временем.

Смотрим видео, отзывы о модульном напольном покрытии:

Преимущество модульного варианта в сравнении с предыдущими исполнениями также ощутимо – возможность быстрой замены поврежденного участка на новый элемент. Существуют разные по форме и конфигурации плиты: с классическими пазами и в виде пазлов. В зависимости от вида спорта, для которого организовывается площадка, можно подобрать разные по материалу исполнения:

• Резиновое покрытие для спортивных площадок;
• Искусственный газон;
• Специальный ковровый настил;
• Спортивный паркет.

Первый из названных материал представлен двумя видами:

• Однослойное покрытие – изготавливается из резиновой крошки, которая характеризуется фракциями небольшого диаметра, имеет равномерный оттенок и структуру;
• Двухслойное исполнение – состоит из двух слоев, нижний всегда выполняется в черном цвете, а верхний – цветной, причем фракции в этом случае всегда больше по размеру.

Резиновое покрытие для отделки спортплощадок отличается еще и по способу изготовления:

1. Холодного прессования. Производство материала ведется при температуре 80оС довольно длительное время (несколько часов кряду). Метод называется «холодным» ввиду сравнительно небольшой температуры воздействия на резиновую массу.
2. Горячего прессования. Процесс изготовления осуществляется при температуре 140оС и длится очень недолго (15 мин.). Принято считать, что в сравнении с изделиями холодного прессования такой материал отличается несколько худшими свойствами. Однако по степени прочности и эластичности такое покрытие лишь в незначительной мере уступает изделиям, которые изготавливались методом «холодного» прессования.

Смотрим видео, наливное полеуретанновое покрытие:

Преимущество настила из резиновой крошки заключается в его универсальности, что обусловлено совокупностью нескольких наиболее важных параметров, среди которых: прочность, износостойкость, влагостойкость и морозоустойчивость, а также длительный срок эксплуатации.

Такое покрытие для спортивной площадки на даче и для игровых видов спорта будет одинаково хорошим вариантом. Его настилают и на открытых участках, и в тренажерных залах. Для сравнения, специального рода ковролин и спортивный паркет предназначены для решения конкретных задач. Паркет укладывается на закрытых площадках для проведения игровых видов спорта.

Смотрим видео, покрытие из резиновой крошки:

Другое синтетическое покрытие для отделки игровых площадок – искусственная трава также не является универсальным решением, так как обычно этот материал используется для настила на дачных участках, теннисных кортах, футбольных полях и территориях, отведенных под игру в гольф.

Как делют проход трубы через металлочерепицу сейчас?

С появлением новых материалов и технологий, крыть шифером крыши стали очень редко. Введены новые требования к внешнему облику крыши. В качестве красивого обрамления трубы, выполненный из металла верхний фартук и сегодня широко используется в строительстве. Не забыт и внутренний фартук, прозванный «галстуком».

Однако принципа укладки и назначения данных элементов кровли многие не понимают.

При посещении одного из строительных объектов мне довелось приподнять фартук обхода трубы на крыше. Вода, стекающая со ската, установленного над трубой, уходила прямо под кровельное покрытие.

«Делаем по инструкции», — пояснил прораб, заметив мое недоумение. Стоит сказать, что я был на крыше строящегося промышленного здания, у которого гидроизоляция вообще не предусмотрена, обход трубы выполнен с помощью нижнего фартука с «галстуком». Результат можно было предсказать заранее: перекрытия постоянно намокали. Хорошо, что не нужно было волноваться за хорошую отделку на нижнем этаже.

Да и стоит ли удивляться, ведь в инструкции некоторых производителей рекомендуется отводить воду от труб при помощи подобного фартука. При этом его называют основным способом отвода воды, а ведь на шиферных крышах фартук устанавливали лишь для подстраховки.

Интересная аналогия приходит на ум: хотел ли какой-нибудь парашютист прыгнуть, взяв с собой лишь запасной парашют, отказавшись намерено от основного? Нельзя отрицать вероятность того, что он выживет и даже серьезных травм не получит, но согласитесь, неразумно пренебрегать основным парашютом, если он доступен.

Интересно было бы узнать, пытался кто-либо подсчитать, сколько воды попадет под покрытие в течение года? Попробую сделать это на одном из примеров.

В окрестностях Москвы за год выпадает в среднем 670 мм осадков, иначе говоря, на один квадратный метр выливается 670 литров воды. В результате умножения ширины трубы 0,8 м на длину ската над трубой в проекции 4,8 м получаем участок крыши площадью 3,84 кв м. Не трудно подсчитать, что на него за год попадает 2568 литров воды. И вся она течет под покрытие!

Весной и осенью происходит следующее: вода, которая ранее стекала, замерзает, снег, лежащий на крыше, под лучами солнца быстро превращается в воду, а поскольку на внутреннем фартуке лед тает медленно, то вода вынуждена бежать вокруг фартука. В этом случае приходится надеяться на грамотно обустроенную гидроизоляцию. Если же воде удастся найти даже крохотную щелку, то проникнуть в помещение ей не составит труда, заодно сделав мокрым утеплитель.

Правила соединения деталей

Чтобы выполнить ремонт мотора жидкими уплотнителями, недостаточно выяснить, какой герметик для двигателя лучше, — нужно правильно нанести вещетво. Это позволит надежно загерметизировать движок. Как правильно поменять герметик поддона картера или крышки ГБЦ:

1. Подготовка поверхности – очистить от нагара, ржавчины, масел и загрязнений.
2. Убрать изношенные уплотнители, аккуратно удалить, чтобы не остались царапины.
3. Обезжирить поверхности растворителем, уайт-спиритом, очищенным бензином, просушить.
4. Нанести слой герметизирующего состава, сняв колпачок, на одну из деталей, распределить наносимый на клапанную крышку слой.
5. Требуется выдерживать толщину слоя и сделать покрытие равномерным.
6. Силикону нужно дать «схватиться» минут 15, а потом плотно прижать детали.
7. Если для замены герметика поддона картера используете анаэробный состав, скреплять детали можно в любой момент.

Окончательная затяжка болтов в случае нанесения силикона, выполняется через полчаса после того, как поверхности прижали и не до конца стянули болтами.

2 часто задаваемых вопроса

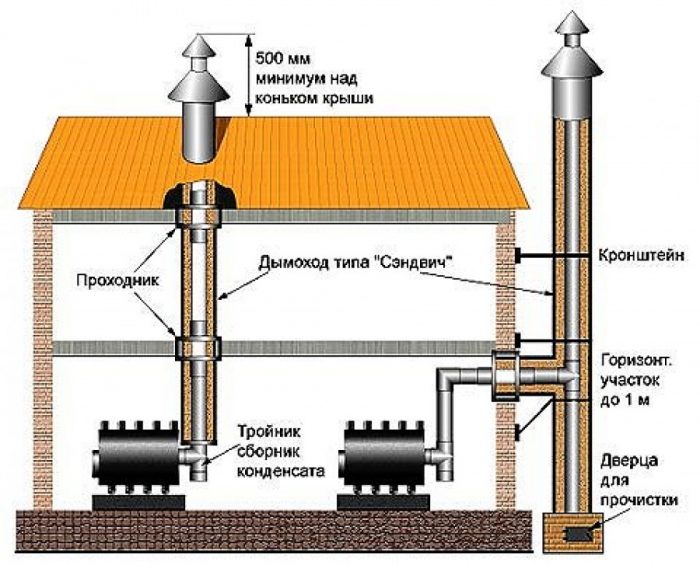

Как правильно обустроить дымоход?

Перед тем, как вывести трубу через крышу из металлочерепицы, специалисты определяют расположение будущего дымохода. При поиске места прохождения трубы на крыше руководствуются следующими установленными правилами:

1. Узлу для дымохода в конструкции из металлочерепицы нужно обеспечить тотальное примыкание к кровельному настилу. Герметизация трубы есть обязательное условие правильного и успешного монтажа.
2. На поверхности участка, выбранного на крыше из металлочерепицы для выхода трубы дымохода, снег и другие осадки не должны скапливаться в значительном количестве. Дополнительное давление воды на кровлю может нарушить целостность настила. Кроме того, избыточная влага способна вызвать протекание в жилые отсеки дома.
3. Дымоход через крышу из металлочерепицы не устанавливают рядом с окнами мансарды. При сильных порывах ветра бывает сложно избежать обратного заброса угарного газа и дыма внутрь строения.

Всем этим требованиям, как показывает практика, отвечает участок на кровле из металлочерепицы, находящийся вблизи или на самом коньке крыши. Теплую зону, свободную от скопления конденсата, задействуют для монтажа печной трубы дымохода. Установка максимально длинной вытяжки, в свою очередь, снижает отрицательное воздействие внешних атмосферных факторов.

Если крыша здания плоская или гребень конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, доходящий до трех метров, требует монтажа на одном с ним уровне. При значительном, превосходящем трехметровую отметку расстоянии до конька, специалисты проводят условную линию до горизонта под углом 10 градусов, определяя точку подъема для монтажа трубы. Для сооружения вытяжки нужны пиломатериалы, кирпич и утеплители, гидроизоляционные пленки.

Устье печной трубы накрывают специальным зонтиком из материала кровли во избежание попадания влаги от осадков. Подключенный непосредственно к котельной дымоход не накрывают, так как это может затруднить выхлоп газов.

Квадратный выход на крышу

Разберемся, как сделать выход для дымохода, имеющего квадратную форму. После того, как труба выводится на крышу, необходимо завершить конструкцию. Основная заделка, обеспечивающая прилегание к металлочерепичному покрытию, имеет вид специального фартука,  монтируемого на скате крыши при помощи уголков из металла. Установку этой детали начинают с нижней стенки вытяжной системы, планки крепят с нахлестом в 10-15 см, заливая элементы герметизирующим составом.

Снизу подкладывается плоскость из металла, по которой вода стекает или в ендову, или до самого конца карнизной планки. Металлический галстук выполняется с загибами по краям.

Металлочерепица монтируется поверх внутреннего фартука, затем приступают к сооружению декоративной отделки под названием внешний фартук, деталь состоит из планок примыкания. Герметичность обеспечивает изоляционная пленка с саморасширением. Кирпич во избежание растрескивания специалисты оборачивают листом из железа с покрытием из полимерного состава.

Обустройство круглого выхода

Главным в монтировании трубы с круглым сечением является использование доборного элемента – проходки для кровли. Она представляет собой лист металла, на котором укрепляется резиновый или силиконовый колпак.

Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстраординарных температурных режимов. Отдельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через колпак на проходке, который натягивают, выбирая нужную деталь, с отверстием кольца на 20% уже, чем сечение трубы дымохода. Затем фартук закрепляют на кровельной конструкции.

https://youtube.com/watch?v=_SKXrzo_1U4

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

-строительный карандаш или маркер;

-дрель и набор сверл;

-болгарка с диском 2 мм;

-силиконовый герметик;

-заклепочник;

-алюминиевая ленты и хомуты;

-металлические уголки;

-кровельные саморезы;

-длинная линейка или рулетка;

-плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

1.На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.

2.Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается нижней стенки стояка.

1.Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.

2.Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.

3.Все детали прочно соединяют саморезами.

4.На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.

5.Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком. Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

1.Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.

2.Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

1.Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.

2.Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.

3.Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

АЛЮМИНИЕВЫЕ И СВИНЦОВЫЕ ЛЕНТЫ

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

1.Очистите место нанесения ленты, после чего плотно прижмите пленку.

2.Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.

3.Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Виды и размеры профилированного бруса

По степени насыщенности влагой брус с профилем разделяется на два вида:

1. Сухой (влажность 12–18%) – высушенный в специальной камере.

2. Естественной влажности (влажность 18–23%).

Первый вариант прочнее и стоит дороже, дом из него меньше усыхает после возведения. Стены из сухого бруса за год после укладки сруба усаживаются на 1–2%. А из не подвергнутого искусственной сушке нередко оседает на все 10–15%. При изготовлении первого вида профилировать брус на пилораме начинают уже после его просушки в камере. В результате при хранении вырезанные шипы и пазы не меняют своей геометрии. Влаги в древесине уже нет, коробиться ей не из-за чего.

Просушка в камере

Влажное дерево хуже впитывает лакокрасочные материалы и пропитки, его также сложнее обрабатывать. Дом из профилированного бруса обычно приходится оставлять на зиму для естественной просушки. И тогда отделка и заселение в него происходят лишь через несколько месяцев после укладки стен.

Размер этот пиломатериал определяется гостовскими стандартами. В длину он может быть 3 либо 6 метров. Толщина и ширина его варьируется в пределах 100–250 мм. Под заказ некоторые производители изготавливают и вариант с сечением до 300 мм.

Для внешних стен домов в районах с холодными зимами рекомендуется выбирать брус максимальных размеров в 200 х 200 мм либо 200 х 250 мм, а более тонкий аналог 100 х 100 мм или 100 х 120 мм лучше использовать исключительно для установки внутрикомнатных перегородок.

Размеры профилированного бруса

По внутренней структуре профилированный брус в магазинах продается двух видов:

1. Цельный;

2. Клееный.

Из одного бревна обычно выходит один цельный брус, выпиленный из центральной части ствола. Вся остальная древесина идет в отходы либо на изготовление чего-нибудь еще для дома. Клееный аналог делается из отдельных деревянных полос (ламелей) и формально не относится к категории пиломатериалов. Однако обычно всю брусовую продукцию с профилем заносят в общий вид этого стройматериала.

Цельный

Цельный брус не содержит вредных клеящих составов. Он может быть как высушенным, так и с естественной влажностью. Клееное изделие всегда продается сухое. Невзирая на размер, профилируют его уже после сборки просушенных в камере ламелей в единую балку. Причем длина этого «бревна» может достигать 12 м вместо стандартных для цельного аналога 6-ти метров.

Клееный брус

По форме профиля брус различается:

• Классический (Д-образный, гребенкой или шпунтованный);

• Лафет с округлыми нижними и верхними гранями.

Первый вид за счет наличия шипов и пазов обеспечивает более надежное и жесткое соединение. А второй более практичен. Даже если такой пиломатериал поведет при хранении, уложить из него дом не составит труда, подгонять ушедшие в бок шипы не потребуется.

Лафет

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:. Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания;
• На коньке зимой не скапливается снег;
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки. Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

• точечныевентиляционныетрубыдолжнырасполагатьсянарасстоянии60 кв. мдруготдруга;
• количествовентиляционныхтрубопределяетсяисходяизсложностиконструкции;
• расположениенесколькихтрубдолжновыстраиватьсяпооднойлинии;
• меставыводавентиляционныхтрубнеобходимоплотноизолировать;
• неследуетрасполагатьтрубудальше60 смотконька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

• дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
• длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Как сделать фрезерный станок по дереву своими руками: чертежи, видео, инструкция

Этапы выводы трубы дымохода

Место примыкания гидро и теплоизоляции к дымоходу обрабатывается клейкой лентой. Это позволит избежать попадания конденсата на изоляционные материалы кровельного покрытия. Расстояние между трубой и деревянными деталями короба не должно быть меньше 50 мм.

Проведение наружных работ

После установки и закрепления трубы начинают работу по примыканию профнастила. Это наиболее ответственная часть, от качества выполнения зависит, будет ли протекать крыша.

Классическим вариантом гидроизоляции — рулон на битумной основе. Более современным материалом является фольгированная самоклеящаяся лента. Она крепится при помощи специального клеевого покрытия, который скрыт под силиконовой пленкой. Одна часть ленты закрепляется на трубе, а другая заводится под профнастил.

Другой вариант защиты места примыкания от протечек — специальный фартук-колпак. Он надевается на трубу и закрепляется на деревянных элементах каркаса крыши.

Из-за теплового расширения труба может деформироваться, поэтому оставляют небольшой зазор между профнастилом и дымоходом. Этот зазор перекрывается хомутом с прокладкой, которая выдерживает высокие температуры. Похожий материал — силиконовый манжет. Он также надевается на трубу и клеится к профнастилу при помощи герметика.

Как вывести трубу через крышу

Особенности установки разных труб

Некоторые конструкции труб предусматривают использование фартука из мягкого железа. Фартуком накрывают зазоры кровельного покрытия. Для большей герметичности делают нахлест в 150 мм. Надежно закрепить фартук позволит примыкающая планка, которую крепят со стороны чердака. По периметру профнастил фиксируется саморезами к обрешетке, а все стыки обрабатываются герметиком.

При выводе трубы через скат крыши, со стороны конька делается галстук водоотвода. Эта система позволит снизить нагрузку на дымоход.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
• В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.

• Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

• Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
• После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
