Как рассчитать водяной и электрический теплый пол

Какой кабель лучше двужильный или одножильный

Отличие одножильного от двужильного кабеля, состоит в следующем:

• Необходимость в монтаже терморегулятора. Саморегулирующийся кабель не нуждается в установке датчика температуры и регулятора. При этом нагрев осуществляется по отдельным участкам.
• Наличие электромагнитного поля. Некоторые разновидности одножильных кабелей имеют качественное тефлоновое покрытие. Защитный слой эффективно снижает уровень излучения. Остальные виды одножильного провода создают электромагнитное поле большей интенсивности, поэтому их рекомендуют применять для проходных помещений, прихожих, балконов, бань, саун и т.д. У теплых двухжильных полов излучение полностью отсутствует, что делает полностью безопасной эксплуатацию для жилых помещений: спален, детских комнат и т.д.

Некоторые производители, стремясь снизить стоимость саморегулирующихся теплых полов, изменяют внутреннее устройство, оставляя только греющую матрицу и минимальную изоляцию. Правильная методика выбора саморегулирующего кабеля связана с необходимостью определить, присутствует ли на кабеле наружная изоляция и медный экранирующий слой. О наличии свидетельствует маркировка СТ, CF, CR.

Подключение теплого пола к котлу отопления

Наиболее лёгкие в монтаже и несложные в эксплуатации — электрокотлы. Поэтому мы расскажем, как подключить электрический котёл к коллектору тёплого пола.

Произведём подключение тэна с мощностью 3 кВт к тёплому полу, с обогреваемой площадью 30 м2, через трёхходовой клапан. Для этого, приобретём бойлер с рециркуляцией, который оснащён выходами для подсоединения шланга с холодной и горячей водой. Стандартный размер патрубков 2,6 см. Чтобы не отвлекать от работы, запосёмся всем необходимым инструментом заранее.

Прежде чем производить разводку котла, необходимо настелить «пирог» тёплого пола.

Затем установить распределительный узел, к которому подключить контуры водяного пола, один конец шланга к холодной, а другой к горячей подаче.

Теперь можно переходить непосредственно к обвязке котла, который был установлен на запланированном месте:

Подсоединение бойлера
Установка трёхходового клапана
Монтаж насоса
Установка расширительного бака

После подключения, обязательно нужно проверить пол на наличие протечек, путём тестового запуска. Тестирование проводится сутки, при наличии рабочего давления в системе.

Чтобы успешно функционировал тёплый водяной пол, можно устанавливать любую модель нагревателя. Ведь все параметры — мощность, производительность и т.д., высчитываются для разных видов одинаково

Важно правильно произвести подключение оборудования

Рассчитываем циркуляционный насос

Чтобы система получилась экономичной, нужно подобрать циркуляционный насос, обеспечивающий нужный напор и оптимальный расход воды в контурах. В паспортах насосов обычно указывают напор в контуре самой большой длины и суммарный расход теплоносителя во всех петлях.

На напор оказывают влияние гидравлические потери:

∆ h = L*Q²/k1, где

• L — длина контура;
• Q — расход воды л/сек;
• k1 — коэффициент, характеризующий потери в системе, показатель можно взять из справочных таблиц по гидравлике или из паспорта на оборудование.

Зная величину напора, вычисляют расход в системе:

Q = k*√H, где

k — это коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.

Среди составляющих теплого водяного пола особая роль отводится циркуляционному насосу. Только агрегат, мощность которого на 20 % превышает фактический расход теплоносителя, сможет преодолеть сопротивление в трубах

Цифры, касающиеся величины напора и расхода, указанные в паспорте, нельзя воспринимать буквально — это максимум, а фактически на них оказывает влияние протяженность, геометрия сети. При слишком большом напоре уменьшают длину контура или увеличивают диаметр труб.

Особенности двухэтажного дома с верандой

Теплый пол расчет мощности. Это просто!

Теплый пол потребляемая мощность

Среднее значение потребляемой электроэнергии на 1 кв. м. является основополагающим фактором, который определяет формат обогрева — основной или дополнительный. Площадь активно обогреваемой поверхности должна составлять более половины площади помещения. Чаще всего потребители отводят ей 60-70 процентов. Если теплый пол представляет собой единственную систему подачи тепла в помещение, то в расчете удельная мощность термопленки принимается равной 150 Вт/м2. В ситуации, когда пол с подогревом — это лишь дополнительный распространитель тепла, то значение удельной потребляемой мощности составляет 110 — 120 Вт/м2. Термостат, включенный в сеть инфракрасного теплого пола, так регулирует работу электрических компонентов системы, что экономия электроэнергии достигает 35%. Соответственно, электрический теплоноситель использует лишь 65% плановой мощности. Используя эти данные, не составит труда подсчитать расход электроэнергии за 1 час в помещении, например, площадью 18 кв. м.

18 м2 х 0,7 х (150 Вт/м2 х 0,65) = 1229 Вт/час

где:

0,7 – коэффициент, определяющий площадь раскладки инфракрасного обогревателя от общей площади комнаты.

0,65 — коэффициент работы электрических элементов, при встроенном в систему отопления терморегуляторе.

Тариф за 1 кВт электроэнергии в Московской области равен 3,58 р.

Стоимость энергопотребления за 1 час составит:

1229 х 3,58/1000 = 4,40 р.

за 7 часов работы в сутки — 4,40 х 7 = 30,8 р.

Расчет водяного пола заключается в организации такого трубопровода с горячим теплоносителем, конструкция которого будет и компенсировать теплопотери помещения, и создавать в нем комфортную атмосферу. Рекомендуемая температура на плоскости чистого пола.

Вид помещения  (зоны обогрева)	Максимальная температура  поверхности пола град.С
Жилые комнаты, кухня	29
Зона повышенного обогрева  (50 см от контура наружных стен)	35
Зоны с повышенной влажностью  (ванные комнаты, бассейны)	33
Финишное покрытие — паркет	27

Имея в арсенале величину удельной тепловой нагрузки, т. е. теплопотери, активную площадь обогрева и нормативную температуру на лицевой поверхности пола собственник квартиры может приступать к расчету трубопровода водяного пола.

Расчет мощности водяного теплого пола

Теплый пол электрический потребляемая мощность

Помещения в коттедже или в квартире различаются по своему функциональному назначению, поэтому и требования, предъявляемые к параметрам отопления в них — неодинаковые. Например, удельная электрическая мощность нагревательного контура на застекленной лоджии всегда больше, чем в спальне.

Удельная мощность в помещениях:

Вид помещения	Мощность (Вт/м2)
Жилая комната, кухня	110 — 150
Ванная комната	140 — 150
Застекленная лоджия	140 — 180

Величины удельной мощности представлены в таблице с определенным запасом. Это поможет системе, работающей на 70%, создать резерв мощности 30%.

Теплый пол электрический потребляемая мощность

Снижение расхода электроэнергии

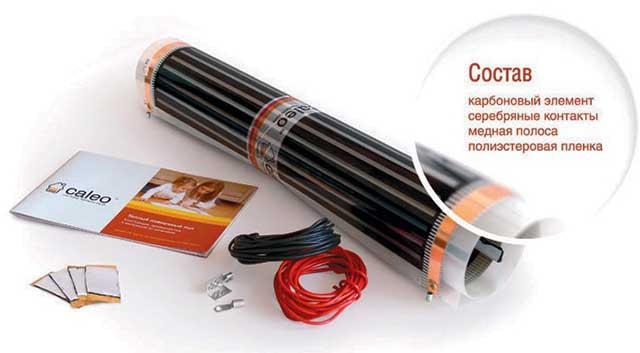

Теплоотражающий слой позволяет максимизировать эффективность ИК-пленки, сохраняя и напрявляя тепло в нужном направлении.

У нас с вами получилось подсчитать вполне реальные цифры по расходованию электричества на работу пленочных теплых полов. Затраты не такие уж и страшные, но для того чтобы добиться соответствия, придется немного поработать. Для начала необходимо правильно уложить ИК-пленку, разместив под ней теплоотражающий слой. Благодаря этому генерируемое ею тепло не будет уходить в бетонную стяжку или в другие подпольные конструкции.

Также необходимо снизить тепловые потери, с этим придется несколько сложнее. Для начала следует поработать над стенками жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижается за счет укладки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе постройки домовладения, иначе вам светят дополнительные затраты.

Снизить расход электроэнергии пленочного теплого пола поможет изоляция потолка, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплить с помощью базальтовой ваты или любого другого подобного утеплителя, причем в два слоя. Такая изоляция поможет снизить энергозатраты и предотвратить утечку тепла за пределы домовладения.

Для уменьшения тепловых потерь и соответствующего понижения расхода электроэнергии на работу пленочного пола следует поработать и над другими элементами:

• Двери – нужно или установить в доме нормальные входные двери или терпеть затраты на электрическое отопление;
• Полы – еще одно место, через которое может утекать тепловая энергия. Данная утечка предотвращается с помощью дополнительной бетонной стяжки, а также с помощью серьезных теплоизолирующих материалов. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – далее расстилается пленка, поверх нее размещается финишное покрытие;
• Большая площадь оконных проемов и лишние окна – все это способствует увеличению расхода электроэнергии на работу пленочных теплых полов. Лишние окошки следует заложить, а слишком уж широкие проемы сделать более узкими – минимальное соотношение между площадью окон и площадью полов является причиной потерь.

Все эти меры помогут предотвратить утечки тепловой энергии и снизить расход электроэнергии.

Выбор способа обогрева

Прежде чем приступить к дальнейшим вычислениям, нужно прояснить ряд моментов:

1. Электрические теплые полы планируется использовать в качестве самостоятельного источника тепла или предполагается совместная работа с системой водяного отопления?
2. Какой тип нагревателей планируется применять – резистивные кабели, маты, пленочные элементы либо углеродные стержни?
3. Хватает ли выделенного на здание лимита потребления электроэнергии.

Греющая кабельная система

Проектировать отопление только электрическими теплыми полами не рекомендуется по следующим причинам:

• стоимость электроэнергии довольно высокая, постоянный обогрев выльется в кругленькую сумму;
• чтобы отопить жилище, придется увеличить нагреватели теплого пола по мощности;
• температура напольного покрытия повысится до 30 °С, в комнате станет душно и некомфортно.

Контуры напольного отопления рекомендуется использовать совместно с радиаторной водяной системой, распределив нагрузку примерно 50 / 50. Подводящие трубы с теплоносителем несложно упрятать под покрытие в процессе монтажа теплых полов.

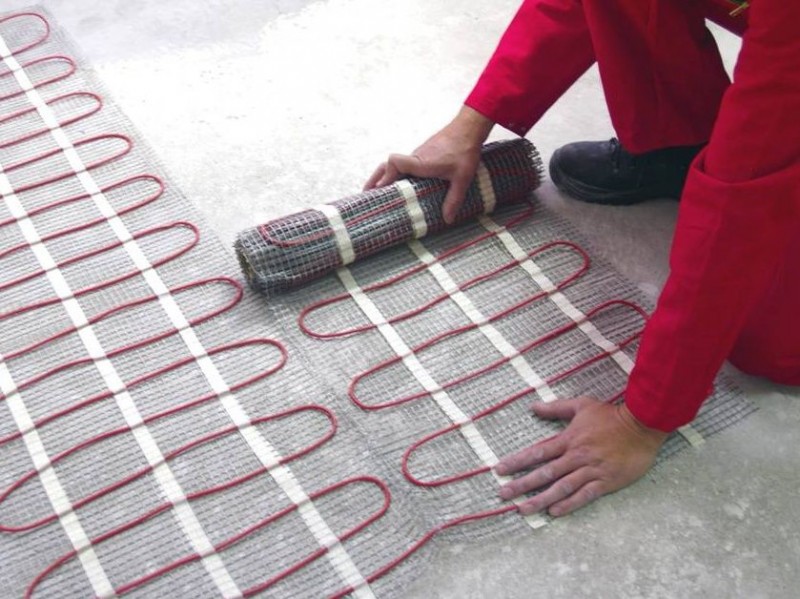

Маты — тот же кабель, закрепленный на полимерной сетке змейкой

Из перечисленных разновидностей нагревателей самые надежные – резистивные кабели и сделанные из них маты. Известный производитель кабельных систем Devi дает гарантию на работу изделий 50 лет при условии, что соблюдена технология монтажа. Греющие проводники допускается использовать непосредственно под напольным покрытием, муровать в стяжке либо в слое плиточного клея.

Пленочные нагреватели обойдутся дороже кабельных. Монолитить элементы в стяжку не рекомендуется – существует вероятность слабого прогрева. Саморегулирующиеся карбоновые стержни не отличаются надежностью – судя по отзывам пользователей, часть нагревателей быстро перегорает и мощность обогрева снижается.

E

Классификация огнетушителей

Все современные и используемые огнетушители можно классифицировать на основании следующих факторов:

• Способ доставки (транспортировки) к месту возгорания;
• Виды задействуемых ОТВ (огнетушащие вещества);
• Принцип подачи ОТВ из баллона;
• Минимальное и максимальное значение давления для вытеснения ОТВ;
• Класс возгорания, определяющий возможность использования огнетушителя.

Постараемся вкратце рассмотреть каждый из классов, чтобы примерно представлять какими в наше время могут быть огнетушители.

По способу срабатывания

Абсолютно каждый огнетушитель можно отнести к одной из следующих категорий:

• Ручные – модели, которые приводятся в действие человеком, когда тот нажимает на пусковой рычаг;
• Автоматические – начинают работать при условии достижения определённой температуры, которая выше заданной нормы. Эта категория также называется самосрабатывающие. Применяются в самых пожароопасных местах;
• Комбинированные – могут сочетать функционал как первой, так и второй категории.

(Ручной и автоматический огнетушитель)

По принципу воздействия на очаг огня

• Углекислотные (ОУ);
• Хладоновые (ОХ);
• Пенные (химические) (ОХП);
• Воздушно-пенные (ОВП);
• Воздушно-эмульсионные (ОВЭ);
• Порошковые (ОП);
• Водные (ОВ).

По способу подачи огнетушащего состава

• Высокого внутреннего давления, которое выталкивает ОТВ;
• Различных газов и химических соединений;
• Газогенерирующего элемента;
• Термического компонента, оказывающего активное влияние на подачу ОТВ;
• Эжектора.

По виду пусковых устройств

(Вентильное и рычажное пусковое устройство огнетушителя)

• На одних моделях устанавливаются привычные вентильные затворы, которые необходимо раскручивать для подачи огнетушащего вещества;
• На других устройствах устанавливается запорно-пусковая система. Она приводится в действие благодаря нажатию на рычаг управления;
• А на третьих огнетушителях применяется дополнительный источник давления.

По массе заряда

Определяющим моментом также является масса заряда огнетушителя.

По данному признаку модели классифицируются следующим образом:

• До 20 килограмм – переносные модели, которые используются в небольших офисах и помещениях;
• От 20 до 450 килограмм – передвижные варианты, которые могут применяться на автозаправочной станции или станции метрополитена;
• От 450 килограмм – стационарные модели, напоминающие целую систему автоматического тушения пожара.

(Огнетушитель ОУ-400. До 450 кг)

По объёму корпуса

Объём корпуса современных огнетушителей может быть:

• До 5 литров – небольшие ручные модели;
• От 5 до 10 литров – промышленные варианты;
• От 10 литров – стационарные или передвижные модели.

Важные моменты, которые нужно знать про пленочные ИК полы

При многих неоспоримых преимуществах ИК плёночных полов, есть и некоторые отрицательные стороны, которые нужно учитывать. Так, например, они боятся перегрева. Поэтому стелить их нельзя там, где планируется установить мебель, не имеющую ножек. Пространство над полом нужно оставлять не мене 3 см. Этого не стоит бояться, потому что и той свободной площади, которая останется для монтажа, будет вполне достаточно. Кроме того, конструктивные возможности оборудования позволяют при необходимости отключить от питания тот участок пола, который не нужно отапливать.

Второй недостаток — пока еще достаточно высокая цена греющего материала. Отчасти он компенсируется тем, что для плёночных ИК полов не нужно делать дорогостоящую и трудозатратную цементную стяжку.

Производители обращают внимание на соблюдение правильного порядка подключения карбоновой плёнки к источнику электропитания, а так же добросовестной изоляции специальными липкими пластинками. Расходные материалы для сборки — электропроводка и контактные зажимы — идут в комплекте.. Следующее предупреждение касается любых нагревательных конструкций, для эксплуатации которых требуется электричество

Основание для обогревательного элемента должно быть чистое и абсолютно сухое.

Следующее предупреждение касается любых нагревательных конструкций, для эксплуатации которых требуется электричество. Основание для обогревательного элемента должно быть чистое и абсолютно сухое.

Что такое это такое?

Характеристики поверхностных насосов

Нижний Новгород

Влияние ИК источника тепла на организм

О таком преимуществе, как благотворное влияние на организм, не многие знают. Секрет в том, что человеческое тепло излучается в том же диапазоне, что и инфракрасное. А это означает, что ультракрасный теплый пол воспринимается человеком как естественный источник тепла и поэтому более приятный. Например, если при водяном отоплении для комфорта в помещении человеку нужно 22-25 градусов тепла, то при использовании ИК обогрева такое же ощущение будет уже при 18 градусах.

ИК излучение ионизирует воздух, уничтожает вредные бактерии и вирусы, убирает неприятные запахи.

ИК лучами лечат многие болезни. Под их воздействием уходит нервное напряжение. В наш век постоянных стрессов это великолепная возможность укрепить нервную систему, не выходя из дома.

ИК излучения нагревают не сам воздух, а предметы. Поэтому ходить по такому полу доставляет удовольствие и возникает состояние, близкое к релаксу.

Расчет для разных типов помещений

В каждом помещении, в зависимости от его особенностей, требуется различная мощность подогрева пола. Наибольшей она должна быть в прохладных комнатах, а также на лоджии или балконе. В таком помещении мощность не может быть менее 180 Вт/м2. В ванной или санузле – не менее 140 Вт/м2 из-за высоких показателей влажности.

Что касается электрического пола, в этом случае минимальная мощность должна быть равна 120 Вт/м2.

Электрический теплый пол под плитку

Таблица. Мощность системы подогрева пола в случае использования ее как дополнительного источника тепла.

Помещение	Мощность, Вт/м кв.
Балкон и лоджия	180
Ванная, санузел	140-150
Жилые комнаты и кухня, расположенные на 2 и выше этажах	120-130
Жилые комнаты и кухня, расположенные на 1 этаже	140-150

ООО «Строительный двор»

Видео: как подобрать детский спортивный комплекс

Экономьте время: отборные статьи каждую неделю по почте

2 Требования, обеспечивающие комфорт конструкции

Согласно требованиям строительных норм не рекомендуется создавать лестничные марши шириной меньше 70 см. Для частных домов и коттеджей оптимальным считаются размеры в 1 м. Для комфортного подъема человека по лестнице регламентируется даже высота (14-18 см) и ширина ступенек – 27 см, это размер ноги обычного мужчины. Кроме того, экспериментальным путем был вычислен уклон максимально удобной лестницы: 25–30°.

Создание металлической лестницы  начинается с замеров. Рулетка – это постоянный спутник строителя. Нам нужно узнать расстояние между полом и потолком – от него будет зависеть длина конструкции. С учетом полученных данных на бумаге рисуется эскиз, где высчитывается число ступеней – длину лестницы делим на высоту проступи.

Существуют строительные нормы и рекомендации на ширину, высоту и угол уклона

Размеры ступеней зависят от вида лестницы. К примеру, для винтовых конструкций рекомендуемые размеры ступенек – 10 см в узкой части и 40 в широкой. У поворотных ступеней это значение в центре – 20 см. Чтобы спроектировать удобную лестницу обратимся к соответствующим расчетам.

Высота ступени определяется следующим образом: подъем ноги составляет 1/4 от шага. Для взрослого человека это значение равняется 60–80 см. То есть оптимальная высота для ступени 15–20 см. Ширина проступи зависит от размера ноги, это около 30 см. Спуск или подъем будет комфортным, если ступня будет перекрывать ширину ступени на 90% т. е. оптимальная ширина ступени это те же самые 30 см.

Программа улитка для теплого пола скачать бесплатно

Проект водяного теплого пола

Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.

Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.

Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

• результаты теплотехнического расчета,
• паспорт системы,
• монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
• таблицы балансировки коллекторов теплого водяного пола,
• спецификация материалов и комплектующих.

В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.

Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.

Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.

Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол

Сделать запрос:

позвонить по тел.: +7(383)2486390

МТС / WhatsApp / Viber : +79833216510

Откройте данную ссылку, чтобы написать в WhatsApp: https://wa.me/79833216510

Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы

Воспользуйтесь чатом online на сайте в правом нижнем углу страницы

Конструкция системы теплого водяного пола

Полы водяного типа имеют достаточно простую конструкцию. Говоря простым языком, они представляют собой бетонные плиты, с нагревательным элементом внутри, функцию которого выполняют трубы, наполненные горячей водой. Теплоноситель поступает в трубопровод из разводки основной отопительной системы и, после прохождения полного цикла, возвращается обратно. То есть, условно можно сказать, что теплый пол – это тот же отопительный радиатор, только горизонтального типа, смонтированный на основании помещения и защищенный от нагрузок и повреждений при эксплуатации бетонной стяжкой.

Такая система состоит из нескольких слоев, следующих друг за другом. Это:

1. Основание, предварительно выровненное и подготовленное соответствующим образом.
2. Гидроизоляция оклеечного или обмазочного типа. В первом случае ее функцию выполняют материалы на битумной основе с полимерными добавками, армированные стеклохолстом или полиэстером. Вторая группа представлена мастиками битумно-резинового, битумно-полимерного или цементно-полимерного типа.
3. Теплоизоляционный слой. Для его создания используется пенопласт или ЭППС (экструдированный пенополистирол). Толщина этой «прослойки» определяется расчетным методом.
4. Рулонная изоляция с отражающей поверхностью (экранирующая подложка).
5. Трубы, входящие в комплект системы теплого пола.
6. Бетонная стяжка, изготовленная с добавлением пластифицирующего состава и дополнительно укрепленная при помощи армированной сетки с ячейками 100 х 100 мм, из проволоки с сечением 3-4 мм.
7. Финишное напольное покрытие.

Действует она следующим образом:

• По напорной трубе теплоноситель (вода), нагретый до оптимальной температуры, поступает в контур теплого пола.
• Пройдя по системе трубопровода, он передает свое тепло стяжке, нагревая ее до температуры примерно в 27-36 С⁰.
• Остывшая вода перемещается к обратке, по которой она стекает в котел, где вновь происходит ее нагревание.

То есть, по сути, одним из основных элементов обогревающей конструкции является теплоизоляция. Соответственно, производя расчет теплого водяного пола, необходимо правильно подобрать ее толщину.

Для «холодных оснований», располагающихся над неотапливаемым подвалом или грунтом, она должна составлять не менее 50 мм при плотности теплоизолятора в 25 кг/м³.

Данные, необходимые для проектировки устройства теплых полов:

• План квартиры или дома (со всеми этажами).
• Информация о типе и составе стен, окон и дверей.
• Указания относительно температурного режима, планируемого в помещении.
• Сведения о месте установки отопительного котла и его расположении относительно уровня пола.
• Количество отводов и стояков внутри дома.

На основе этих показателей производится расчет отопления теплыми полами. В первую очередь для этого составляется план-проект, включающий следующую информацию:

• Количество радиаторов отопления, подключенных к системе, их тип и места размещения.
• Схема будущего расположения трубопровода с диаметром труб и длинами прямых участков.
• Схема раскладки труб с указанием расстояний между ними и температуры теплоносителя (эти два пункта можно совместить).
• Данные о мощности радиаторов, входящих в систему.
• Информация о настройке ее автоматической части.

Выбор ПВХ панелей

Особенности разных типов инфракрасных полов

Производство инфракрасных полов постоянно совершенствуется. Производители стараются учесть предпочтения потребителей. По типу конструкции ИК полы бывают:

• плёночными;
• стержневыми.

Плёночные, в свою очередь, разделяются на сплошные и полосатые, по типу нанесения карбона, который и является источником инфракрасного излучения. Плёнка со сплошным напылением карбона просто монтируется, легко режется. Она отдаёт тепло от всей площади,  динамика прогрева выше, чем при нанесении карбона полосами.

Карбоновые полосы объединены в группы, между которыми можно делать разрезы. Так как подключение к источнику питания параллельное, при выходе из строя какого-то блока остальная площадь «полосатой ИК плёнки» останется рабочей.

Плёнка со сплошным напылением в этом случае более совершенная, так как из строя выходят только места надрыва или разреза. Срок службы и цена у сплошной карбоновой плёнки выше, чем у полосатой.

Стержневой ИК пол выглядит внешне как веревочная лестница. Множество стрежней, которые заполнены карбоном, медью и серебром, соединены между собой проводами. Стержневой мат обладает способностью к саморегуляции. Его монтаж отличается от плёночного типа тем, что для укладки требуется делать «мокрую» цементную стяжку. Однако срок службы еще выше, чем у сплошной плёночной, и он не боится тяжёлых механических нагрузок.

Водяной пол

Водяной теплый пол состоит из труб с горячей водой, соединенных в одну систему и подключенных к теплоцентрали или газовому котлу.Такой способ обогрева часто используют как основной для больших помещений. Он не подходит для жилых комнат площадью меньше 20-25 м2.

Его установка в многоэтажных жилых домах связана с проблемами технического и экономического характера. Любая протечка в трубах может привести к затоплению соседей снизу и демонтажу всего полового покрытия в комнате. Также дополнительная нагрузка на общедомовую отопительную сеть может привести к снижению средней температуры теплоносителя по стояку или дому.

Разрушение целостности полипропиленовой трубы для теплого водного пола под действием высокой температуры и скачка давления

Более востребованы электрические полы. Для квартир это единственный способ дополнительного обогрева.

Общие правила

Прежде чем перейти к подсчетам, сформулируем несколько правил общего характера, применимых при монтаже систем теплого пола своими руками.

• Все материалы над уровнем нагревательного элемента (трубы, кабеля или пленки) должны иметь максимальную теплопроводность. Инструкция связана с тем, что эффективная теплоотдача прямо пропорциональна тепловой мощности нагревательного элемента и обратно – тепловому сопротивлению покрытия.
• Ниже нагревательного элемента необходима, напротив, максимально эффективная теплоизоляция. Мы не заинтересованы в потерях тепла через перекрытие. В идеале теплоизоляционный материал должен не только блокировать передачу тепла за счет прямого контакта или конвекции, но и отражать тепловое излучение.
• Чем лучше теплоизоляция дома в целом, тем меньше потребности в тепловой мощности. Рекомендации и нормативы несложно найти в СНиП “Тепловая защита зданий” (23-02-2003); там же в приложении приводятся значения теплопроводности различных материалов, используемых в строительстве.
• Теплые полы под мебелью с массивным основанием – пустая трата денег. Поверхность все равно будет надежно теплоизолирована от комнаты. В случае пленочного нагревательного элемента или резистивного греющего кабеля высокая степень теплоизоляции участка пола грозит еще и перегревом с последующим выходом нагревательного элемента из строя.

Схема укладки для кухни. Пол под мебелью не обогревается.

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

• Отопление у вас сделано другого типа, а подогревать пол надо только, чтобы ногам было приятно и тепло. Так называют комфортный пол. Он может включаться самостоятельно. Летом в непогожие дни или ранней осенью, поздней весной. Но глобальное отопление решено иными средствами.

• Подогрев пола — основной вид отопления. Именно он дает основное тепло. Возможно, есть другие источники тепла, но они больше как резерв — на случай слишком холодных дней. Такой тип называют теплый пол.

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

О пленочных нагревателях

Расчет количества инфракрасной пленки выполняется гораздо проще и сводится к подбору греющего материала по размерам и удельной теплоотдаче:

1. Рассчитайте потребность помещения в тепловой энергии (раздел первый данной публикации).
2. Набросайте планировку комнаты со стационарной мебелью. Вычислите размер и квадратуру свободного участка.
3. Пленочные теплые полы раскладываются с отступом от стен 15—20 см. Нарисуйте эти полосы на эскизе и отнимите их размеры от свободной площади.
4. Последняя задача – расположить на оставшемся участке инфракрасную пленку требуемой суммарной мощности. Выберите в каталоге производителя рулоны нужной ширины и теплоотдачи.

Учитывайте, что термопленку допускается резать только поперек, ориентируясь по специальным линиям (интервал – 250 мм). Соседние полотна можно класть впритык либо с расчетным интервалом, но не внахлест. Для спальни из нашего примера количество пленки считается так:

1. Потребная теплоотдача напольного контура – 1,08 кВт. Если брать изделие с теплоотдачей 130 Вт/м², понадобится 1080 / 130 = 8,3 м² пленочного нагревателя. С учетом запаса – 9 м².
2. Ширина рулона – 0,5 м. Чтобы набрать 9 квадратов, нужно взять пленку длиной 18 м.
3. Поскольку в спальне остается свободным пространство 15 м², данный тип нагревателя вполне подойдет.
