Теплый пол электрический своими руками: электрические теплые полы монтаж и фото

Основные методы укладки электрического пола

Способы как допустимо уложить электрический теплый пол своими руками, разделены на три типа:

1. Прямой монтаж в стяжку, а далее монтируется финальный слой (кабельный теплый пол).
2. Укладка сверху стяжки под кафельное покрытие (электрические маты).
3. И непосредственный монтаж под напольное покрытие (инфракрасные теплые полы).

Приведенные виды выполнения позволяют укладывать электрический теплый пол абсолютно в разных комнатах вашего дома или квартиры.

Видео, как уложить кабельный пол под стяжку:

Видео, как уложить нагревательный мат:

Отзывы

Подготовительные работы

Перед тем как приступить к монтированию теплого пола, нужно провести следующие работы:

Установить терморегулятор. Для этого в помещении, где будет установлена отопительная система, на стене помечается расположение выключателя. Он по правилам безопасности должен находиться не менее 30 сантиметров от пола. Далее в помеченном месте сверлиться отверстие для терморегулятора и от него к полу проделывают штробу, для прокладки датчика температуры.

Подготовить основание помещения. Перед установкой устройства, нужно тщательно выровнять пол стяжкой. Для этого поверхность сначала обрабатывается грунтовкой, а затем, когда она высохнет, намечают те места, где отопительная система не понадобиться (габаритная мебель, электрическая бытовая техника). Далее заливают стяжку и после ее высыхания, монтируется теплоизоляционный слой, который позволить сэкономить тепловые потери на 30 %. После всех проведенных работ нужно тщательным образом очистить поверхность от мусора и пыли.

Слой стяжки 3-5 см.

Если электрическую систему устанавливают в бассейне, в ванной комнате или в другом помещении с повышенной влажностью, на теплоизоляцию следует расположить гидроизоляционный слой.

Далее на подготовленную поверхность укладывают армирующую сетку и приступают к монтажу электрического теплого пола.

Дополнительные советы и полезные

Наиболее распространенные марки нагревательных кабелей и их характеристики

На российском рынке представлены как отечественные производители электрических кабелей для теплого пола под стяжку, так и импортные.

Марка	Длина секции, м	Мощность, Вт/м	Максимальная рабочая температура, оС	Срок эксплуатации, лет
Одножильный кабель
Национальный комфорт, НК-250	17	15	90	15
Теплолюкс	10	14	90	25
Neoclima	5	15,2	100	35
Двужильный кабель
Ceilhit	8,1	18	100	25
Теплолюкс Elite	15	27	90	30
Raychem T2	14	20	100	35
Саморегулирующий кабель
Optiheat 15/30	15	30	100	40
Devi-pipeguard 25	25	30	85	30
Нагревательный мат
NeoClima	0,65 м2	105	80	25
Electrolux EEFM	2 м2	150	80	35
Национальный комфорт	0,5 м2	130	90	25

Подбор компонентов системы обогрева

Основным элементом теплого пола является кабель, выбор которого и определяет трассу прокладки и мощность системы.

Резистивный кабель

Внешне он не отличим от обычного, но имеет совершенно другие характеристики. Если для сердцевины обычного электрического кабеля производители выбирают материал с наименьшим сопротивлением для того, чтобы сократить потери энергии на его преодоление, то при изготовлении нагревательного кабеля поступают как раз наоборот. Чаще всего сердцевина кабеля выполнена из нихрома, обладающего очень высоким сопротивлением.

Нагревательный резистивный кабель

Решающим в выборе кабеля становится значение его погонной мощности (удельного тепловыделения). Для бытового применения этот показатель колеблется от 15 до 21 Вт/м. При выборе кабеля помните, что расстояние между витками при укладке не должно быть меньше 5–6 см – это чревато перегревом, и больше 10-12 см – иначе на полу будут чувствоваться перепады температуры. Исходя из этих значений и следует выбирать погонную мощность кабеля. То есть, при расстоянии между витками в 10 см, на 1 м2 вам потребуется 9 метров кабеля. При необходимой удельной мощности системы 140 Вт/м2 расчет будет выглядеть следующим образом:

140:9=15,6 Вт/м.

В то же время при укладке участков кабеля на расстоянии 5 см друг от друга, расчет будет выглядеть вот так:

100 см (1 м): 5 (расстояние между участками провода) = 20 м – необходимая длина провода.

140 Вт/м2: 20 = 7 Вт/м – необходимая погонная мощность кабеля.

Саморегулирующийся кабель

Это двужильный кабель, обе жилы которого выполнены из материала с низким сопротивлением. Роль нагревательного элемента здесь выполняет полупроводниковая полимерная матрица. Именно свойства полупроводника и позволяют такой матрице осуществлять функцию саморегуляции.

Саморегулирующийся кабель для теплого пола

Применение этого кабеля исключает возможность местного перегрева и позволяет его укладку под такие покрытия, как ламинат и паркетная доска. Учитывать расположение мебели тоже не нужно. Так что такой кабель идеален для любителей частой смены интерьера. Единственным недостатком саморегулирующейся системы является достаточно высокая цена.

Нагревательные маты

Нагревательные маты по сути — тот же резистивный кабель, только уже уложенный змейкой и прикрепленный к полимерной сетке.

Нагревательные маты позволяют намного ускорить процесс монтажа

Таким образом, значительно облегчается укладка электрического теплого пола, но возрастает его цена. Стоимость матов в среднем на 20-50% выше, чем цена сопоставимого по качеству кабеля.

Выбор термостата

Термостат не менее важная деталь системы теплого пола, чем нагревательный кабель. Непрограммируемые термостаты необходимо включать вручную. Регулировка такого прибора может быть как ступенчатой, так и резисторной (плавной).

Непрограммируемый и программируемый терморегулятор

Программируемые термостаты значительно более сложные устройства, позволяющие поддерживать в комнате постоянную температуру. Некоторые из них оснащены таймерами, которые включают и выключают систему в определенное время.

Выбор теплоизоляции

Чтобы тепло не тратилось на обогрев подвала или перекрытий под кабель необходимо уложить слой изолирующего материала. Существует два способа сделать это, каждый из которых имеет своих противников и сторонников. Первый способ подразумевает использование экструдированного пенополистирола толщиной около 30 мм. Противники этого способа утверждают, что настолько поднимать пол не имеет смысла и советуют использовать фольгоизол. На что сторонники ЭППС говорят, что в щелочной среде цементной стяжки через несколько лет фольгоизол разрушится, что приведет к дополнительным теплопотерям.

Для тех, кто решил монтировать теплый пол самостоятельно, но опасается ошибок в подборе подходящих друг другу деталей, существуют уже готовые наборы, включающие кабель, термостат, трубку для установки датчика под поверхностью пола и подробную инструкцию по монтажу.

Резистивный нагревательный кабель

Электрический провод резистивного типа для теплого пола имеет одну или две жилы, которые помещены в изоляционную оболочку, а с обоих концов установлены муфты, с помощью которых происходит подсоединение к электрической сети. Если используется одножильный провод под стяжку, то необходимо обеспечить замкнутую цепь. Это значит, что кабель следует размещать на полу таким образом, чтобы оба его конца входили в монтажную коробку.

https://www.youtube.com/watch?v=SMXvZgZGJWI Резистивный кабель Т2BLUE Raychem

Если используется двухжильный провод, то наличие второго проводника обеспечивает замкнутость цепи тока, поэтому только один конец помещается в коробку, а на втором смонтирована заглушка.

Двухжильный кабель имеет более сложное строение:

Двухжильный нагревательный кабель для теплого пола

• обе жилы помещаются в изоляционный материал, например, силиконовую резину;
• объединены два провода стекловолокном;
• для заземления используется проводник из луженой меди;
• от локального перегрева жилы защищает алюминиевая фольга;
• вся конструкция помещена во внешнюю оболочку, выполненную из поливинилхлорида.

Одножильный кабель имеет одно существенное преимущество – цена, а двужильный стоит на 20% дороже. Двухжильный просто укладывать под стяжку – можно использовать любой удобный способ, без необходимости возврата второго конца в коробку.

Одножильный и двухжильный кабель

Резистивный провод при подключении к электросети постоянно выделяет тепло – в этом его основной недостаток. Поскольку, если тепловой энергии перекрыть выход, она поспособствует перегреванию провода и возникнет замыкание. Нельзя укладывать такие провода в тех местах, где планируется расставить мебель.

Тёплый пол на нагревательных матах

Одной из особенностей описанного варианта реализации тёплого пола является необходимость создания дополнительной стяжки поверх основания, в результате чего поверхность пола с обогревом, как минимум, на три сантиметра будет выше, чем в тех местах, где обогрева нет. Не всегда есть возможность выполнить подобное изменение интерьера, но сделать обогрев пола можно и в такой ситуации.

В этом случае придётся использовать нагревательные маты. По сути, это тонкий кабель, размещённый на полимерной сетке, как он выглядит, представлено на фотографии

Нагревательный мат

Для такой конструкции нагревательного элемента дополнительной стяжки при его использовании не требуется. Нагревательный мат располагается под поверхностью отделочного материала, и поскольку в его качестве часто используется кафель, керамогранит и т.д., то размещают элементы обогрева непосредственно в клеевом слое. В качестве примера ниже приведён рисунок, показывающий устройство тёплого пола под ламинат.

Устройство теплого пола под ламинат

Выбор финишной отделки теплого пола

Он зависит от назначения комнаты, вида теплого пола, бюджета и личных предпочтений хозяина

На что же нужно обратить внимание?. Прежде всего, не каждый вид покрытия совместим с тем или иным видом пола с подогревом

Например, паркет не рекомендуют использовать с кабельной системой из-за опасности перегрева и возгорания

Прежде всего, не каждый вид покрытия совместим с тем или иным видом пола с подогревом. Например, паркет не рекомендуют использовать с кабельной системой из-за опасности перегрева и возгорания.

Керамическая плитка и керамогранит – это универсальный вариант под любой теплый пол. Она устойчива к воздействию высоких температур, влаги и загрязнений. Плитка – экологичный материал, который даже при воздействии больших температур не выделяет вредных веществ. Она обладает большой теплопроводностью, а значит, быстро нагревается. Для теплого пола целесообразно выбирать кафельную плитку небольшой толщины.

Керамическая плитка под теплый пол

При выборе ламината в качестве финишного покрытия нужно учитывать его особенности. Ламинат можно использовать, если нагревательные элементы системы распределены равномерно по всей площади помещения, температура их нагрева не превышает 27 –30°С.

Укладка ламината не теплый пол

При покупке выбираем ламинат класса 32 и выше, оптимальная толщина доски 8–10 мм.

На упаковке должны быть значки, говорящие, что этот материал можно сочетать с теплыми полами. Низкое содержание формальдегида обозначается Е0 и Е1.

Линолеум и виниловое покрытие обладают хорошей эластичностью и влагостойкостью. С теплым полом используют тонкий линолеум без утеплителя на гладкой основе. Чтобы он не изменил своих свойств, оптимальная температура нагрева должна быть не более 27°С

При выборе этого материала важно обращать внимание на маркировку

Разрешающие маркировки для использования с теплым полом

Пробку использовать в сочетании с теплым полом неэффективно из-за низкой теплопроводности, но, если это необходимо, применяют бесклеевое пробковое покрытие.

При выборе ковролина на пол с подогревом отдают предпочтение натуральным материалам, т. к. синтетика при нагреве выделяет вредные вещества. Рабочую температуру системы теплого пола при использовании коврового покрытия проектируют на 3–5 градусов больше. Длина ворса влияет на теплопроводность ковра, лучшим выбором станет тонкий ковролин с коротким ворсом из шерсти или войлока.

При покупке декоративного покрытия пола требуйте у продавца сертификат на данный материал, в котором будут указаны его подробные характеристики и условия применения.

Грамотно выбранный теплый пол можно применять с любым напольным покрытием. Большое количество вариантов систем подогрева пола, современных материалов позволяют устанавливать их в помещениях различного назначения и условиями эксплуатации

Важно соблюдать мощность системы подогрева и не превышать допустимую температуру эксплуатации финишного покрытия

Виды крыш частных домов по конструкции и геометрическим формам

Схема подключения электричества

Эта часть монтажа является самой ответственной. Подключение электричества требует последовательных действий:

1. Испытание кабеля и проводов на сопротивление системы (при помощи мультиметра) и изоляции матов (с помощью мегаомметра).
2. Подсоединение датчика температуры, терморегулятора и кабеля питания. Это необходимо выполнять по инструкции, входящей в систему ЭТП.
3. Дополнительное заземление кабеля и шнура питания, которое выполняется за счет фиксации этих элементов защитной клеммой.

В зависимости от модели электрического пола, используемого в качестве обогрева, схемы подключения различаются. Подключение ЭТП намного проще, чем подключение водяного пола. Никаких лишних подсоединений не требуется (например, к электрокотлу), а только к электросети.

Нагревательные маты:

1. Для начала определяется область расположения терморегулятора.
2. Укладываются маты согласно инструкции по монтажу.
3. Температурный датчик, уложенный в гофтрубу, закрепляется между витками системы.

Подключение пленочного пола:

1. В первую очередь, необходимо соединение всех рядов пленки. Использовать можно только те клеммы, которые шли в комплектации теплого пола. Полоски пленки подключаются параллельно. Все контакты необходимо заизолировать накладками.
2. В центре теплоизоляционной подложки делается карман для монтажа термодатчика.
3. Подключение температурного датчика и термопленки к терморегулятору и всей системы к электросети через автоматический выключатель.

ООО «ГиперСтрой»

Монтаж

Схема монтажа изоспана на утепленной кровле

Для укладки материала понадобятся:

• рулетка;
• нож;
• молоток;
• строительный степлер;
• гвозди;
• деревянные рейки;
• скотч;

Укладка изоспана на крыше:

Утепление кровли начинается с закрепления пароизоляционной пленки (В, С, D) к несущему каркасу или к черновой обшивке.

Закрепляют материал скобами или оцинкованными гвоздями. Для дополнительной герметизации швы скрепляют специальным скотчем изоспан SL или KL.

Полотнища раскатывают горизонтально в направлении снизу-вверх. Между смежными полотнами делают нахлест 15-18 мм.

В процессе монтажа, нужно следить за плотным прилеганием пленки к утеплителю.

Поверх теплоизоляции укладывают пароизоляционную мембрану А, АS, AM, AQ proff.

Крепят изоспан А антисептированными контрейками к стропилам гвоздями или саморезами, так, чтобы образовывался зазор 5 мм. Изоспан АS, AM, AQ proff наоборот, должен плотно прилегать к утеплителю. Поэтому его крепят к стропилам скобами или оцинкованными гвоздями.

Монтаж начинают от низа скатов. По свесу ската мембрану заводят в водосточный желоб. Полотно раскатывают горизонтально, следя за тем, чтобы не было перекосов

Важно закрепить материал в натяг. Допустимое провисание – не более 2 см

По горизонтали полотна должны перекрывать друг друга на 15 см, а по вертикали – на 20 см.

Чтобы конденсат мог испаряться, в зоне конька и в нижней части крыши предусматривают вентиляционные отверстия.

Поверх пароизоляционной мембраны монтируют обрешетку.

Изоспан будет выполнять свою функцию, только если он правильно уложен. Ворсистая сторона материала должна быть обращена к помещению, а гладкая – к утеплителю.

Стоит обратить внимание на то, что изоспан А является наиболее доступным материалом, но его монтаж за счет необходимости создания вентиляционного зазора обходится дороже, чем стоимость более прочных и долговечных аналогов. Утепление стен:

Утепление стен:

1. Для вентилируемых фасадов подходит изоспан А и АM. В тех случаях, когда есть вероятность возгорания, применяют материал с ОЗД.
2. Мембрану крепят поверх утеплителя гладкой стороной наружу. Полотнища раскатывают так, чтобы был нахлест 10 см.
3. Крепят изоспан по каркасу здания при помощи скоб. Поверх паропроницаемой мембраны вертикально закрепляются контрейки, на которые крепят облицовочный материал. Чтобы в процессе эксплуатации не появился эффект акустических хлопков, не должно быть не закрепленных и провисающих участков по всей длине полотна.
4. Для отвода влаги, в конструкции обязательно предусматривается вентиляционный зазор в нижней части обшивки. Изоспан укладывается так, чтобы скопившаяся под обшивкой влага стекала в водоотлив.

ЗДЕСЬ ВЫ МОЖЕТЕ ЗАДАТЬ ВОПРОСЫ И ОСТАВИТЬ СВОИ ПОЖЕЛАНИЯ, СВЯЗАННЫЕ С РАБОТОЙ НАШЕЙ КОМПАНИИ, СЛУЖБ ПОДДЕРЖКИ И САЙТА.

Укладка в бетонную стяжку

Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.

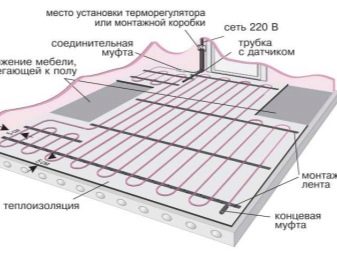

Итак, этапы монтажа тёплых электрических полов:

Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
Очищают от мусора и острых предметов основание.
Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента

Для укладки греющего кабеля нужна будет монтажная лента.
К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
Если выбраны маты — их просто прибивают к основе.
Важно. Электрические полы нельзя монтировать под тяжёлой мебелью

Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.
Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
После проверки системы делают бетонную стяжку.

Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

ООО «Строительный двор»

Навигация по записям

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке)

На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.
Важно. Между подачей и обраткой оставляют зазор 10 см

Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.
Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок

Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Как устроены полы с подогревом

Привычное отопление включает радиаторы, которые нагревают воздух только у окна. При этом в результате конвекции теплый поток поднимается от отопительных приборов, постепенно охлаждается и опускается вниз, возвращаясь по полу к радиатору. При такой схеме обогрева распределение тепла неравномерное, наиболее теплое место находится у потолка, а холодное — внизу.

Распределение температуры воздуха в помещениях при различных системах отопления

Теплый пол состоит из основания, нагревательного элемента, распределенного по пространству комнаты, вспомогательных элементов (датчиков, терморегуляторов, муфт) и декоративного покрытия. Нагрев пола происходит равномерно по всей комнате до одинаковой температуры.

Преимущества «теплого» пола:

• большая площадь теплоотдачи;
• нет конвекции;
• уменьшение влажности;
• возможность регуляции в отдельных комнатах;
• экологичность;
• безопасность (при соблюдении техники установки).

Недостатки «теплого пола»:

• четкие требования к отделке;
• дороговизна системы и монтажа;
• необходимость демонтажа верхнего покрытия при ремонте.

В домах с центральным отоплением пол с подогревом выручает в переходные периоды, когда оно уже или еще не работает

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

• найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
• учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

• спальные комнаты от 100 до 150 Вт на квадратный метр;
• кухня, прихожая и коридор 150 Вт на квадратный метр;
• санитарные помещения 180 Вт на квадратный метр;
• балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

• выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
• к блоку подводятся силовые провода питания и заземляющий провод;
• перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
• выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
• по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
• соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
• установку в гофрированной пластиковой трубке термодатчика;
• проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
• заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

• очистка и подготовка поверхности несущей основы пола;
• настил подложки фольгированным слоем вверх;
• укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
• изоляция не подключаемых медных контактов;
• подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
• установленная плёнка закрепляется на фольге скотчем;
• для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
• в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
• к блоку терморегулятора подключаются провода питания, заземление и датчиков;
• проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
• укладывается напольное покрытие.

Теплый пол можно ли обрезать

01.03.2019


Ошибка в определении длины греющего кабеля (в том числе и электрического мата – а мат это тоже греющий кабель, только на сетке) достаточна распространена. Часто путается погонная длина и площадь, например, мата, не учитываются особенности помещения со сложной конфигурацией, просто допускается арифметическая ошибка и т.д. Как результат – после того как уложена часть греющего кабеля, выясняется, что осталось много лишнего. Что делать в этом случае?

Обменять кабель

Вернуть назад кабель со следами монтажа, скорее всего, не удастся, ведь подобный товар можно сдать только в случае, если вы поняли ошибку еще до начала монтажа. Если ошибся, например, ваш прораб или электрик, то он может взять слишком длинный кабель себе для следующих объектов, где он подойдет больше, а для вас купить кабель или мат нужного размера. Это одно из решений проблемы.

Уменьшить шаг укладки

Для греющих матов и кабелей возможно просто уменьшить шаг укладки в пределах, оговоренных производителем, т.е. уменьшая расстояние между витками кабеля. Например, сетка греющих матов разрезается и уменьшается расстояние между петлями. Все произведенные изменения должны быть задокументированы. Рекомендуем сделать фотографии, а также не забыть нарисовать схему укладки.

Уложить теплый пол под мебель или ванну

Можно ли уложить теплый пол под мебель, ванную, стиральную машину и т.д.?

Конечно, в подогреве площади под ванной или мебелью обычно нет смысла, в то же время если остается немного кабеля, то в некоторых случаях, это допустимо. Многие из производителей указывают на такую возможность, оговаривая, к примеру, наличие ножек у мебели – 10-15 см для теплоотвода. Если теплый пол сделать, например, под стиральной машиной или габаритной мебелью с маленькими ножками или вообще без них, то кабель в этом месте будет перегреваться, что снизит срок его службы и в конечном итоге может привести к тому, что кабель перегорит.

Можно ли на плиту осб клеить плитку на

У ванны требуемые ножки есть. Но что делать, если вы запланировали фартук, например из гипрока с плиткой? В этом случае трудно определенно сказать, будет ли осуществляться должный отвод тепла и не будет ли перегрева. При этом и ремонт кабеля, если он выйдет из строя, весьма затруднителен, т.к. придется разбирать всю конструкцию и вынимать ванну. При наличии подобного фартука, как правило, предусматриваются лишь технологическое отверстие, закрываемое панелью на магнитах, например, для сантехника.

Уложить остаток кабеля в смежное помещение или на стене

Одно из решений, к которым прибегают в подобных случаях – это уложить часть кабеля на пол в смежном помещении (например, в коридоре или прихожей) или даже на стене.

Укоротить кабель

Укоротить греющий кабель, как правило, можно. Но не более, чем на 10% его длины. Понадобятся специальные инструменты и материалы, да и сама работа должна выполняться специалистом.Зарубежные греющие кабели рассчитаны на зарубежное напряжение 230-240 В. Наше напряжение 220 В. При грамотной заделке остающегося конца, характеристики кабеля существенно не изменятся. Но эта заделка должна осуществляться компетентным мастером. Стоимость работы – 2-3 тыс. рублей (уровень цен 2014 года). Уточнить стоимость приезда мастера и установки муфты можно в разделе Ремонт теплых полов. При заделке используются специальные обжимные гильзы, термоусадочные муфты и строительный фен. Не стоит пытаться сделать это самостоятельно при помощи универсальных средств и инструментов, т.к. в этом случае есть большая вероятность, что вам придется ремонтировать это место снова, а для этого уже понадобится снимать плитку и вскрывать пол.

В любом случае, перед тем, как предпринять какие-либо необратимые действия, рекомендуем оценить возможные варианты и проконсультироваться со специалистами. Можете просто позвонить нам.

Source: teplo-svetlo.ru

Керамическая плитка для обогрева

Основные характеристики пластиковых окон

Чем суровее климат в регионе и сильнее перепады температур, тем надёжнее должна быть защита от утечек тепла и перегрева. Её обеспечивают:

• Однородность используемого для производства материала, в данном случае – поливинилхлорида. Что проку в остальных характеристиках, если подвергнутый обработке термопласт имеет неравномерную плотность, а внутри него скрываются каверны и трещины? При наличии подобных дефектов невозможно гарантировать, что оконные рамы будут прочными и герметичными. Обнаружить недостатки удаётся в процессе внешнего осмотра. Зернистая поверхность говорит о том, что перед вами продукция плохого качества или подделка, изготовленная в некачественных условиях.
• Ширина профиля. Сколько не разделяй внутреннее пространство перегородками, слишком тонкие конструктивные элементы не обладают высокой прочностью и не способны похвастать низкой теплопроводностью. Бюджетные версии имеют ширину 58 мм, которая признаётся достаточной. Но лучшие показатели демонстрируют модели размером в 70 мм и более.
• Толщина стенок. Она должна быть равномерной на всём протяжении стенок и перегородок и составлять порядка 2,5 – 3 мм, а в случае с тяжёлыми окнами большой площади даже больше. В противном случае не удастся обеспечить достаточную прочность конструкции и требуемое качество соединительных швов.
• Количество воздушных камер. Увеличение числа секций, разделяющих внутреннее пространство профиля, благоприятно сказывается на уровнях акустической проницаемости и теплоизоляции. И тут многое зависит от размеров. Если при ширине 58 мм нормой считается три воздушные камеры, то при 70 мм их количество удаётся увеличить до пяти, а при 90 мм – до шести и более.
• Количество стеклопакетов. Одинарный, состоящий из двух стёкол, разделённых воздушной прослойкой, рекомендуется для остекления неотапливаемых помещений или эксплуатации в регионах с тёплым климатом. Для установки в домах, расположенных в средней полосе, лучше выбирать рамы с двухслойными стеклопакетами. Жителям севера приходится отдавать предпочтение конструкциям с тремя стеклопакетами, несмотря на то, что те пропускают меньше света и имеют значительный вес.
• Наличие металлических усилителей. Скрытые внутри элементы чаще всего изготавливаются из стали или алюминиевых сплавов. Они обеспечивают устойчивость к механическим нагрузкам и деформациям, происходящим при резких температурных перепадах.

Все перечисленные характеристики важны

И если, размышляя о том, какие пластиковые окна лучше выбрать, вы в первую очередь обратите внимание на марку и устройство профиля, то поступите правильно. Лишь убедившись, что с основными параметрами всё в порядке, имеет смысл обращать внимание на такие вещи, как точность геометрических размеров, особенности конструкции, качество уплотнений и фурнитуры

Стоимость
