Установка видеонаблюдения дома

Возможные неисправности

Нужно сказать, что без специальных навыков и знаний произвести устранение неисправности систем видеонаблюдения довольно сложно. Однако некоторые проблемы вы сможете устранить дома своими руками. Самые частые причины неполадок:

• высокие\низкие температуры;
• повышенная влажность;
• некорректный монтаж устройства.

Неисправность камер:

• Отсутствие изображения, нет реакции на запросы. Возможными причинами являются перегоревшие платы управления, нарушение целостности кабеля питания. Для решения данных проблем необходимо заменить поврежденные детали.
• Еще одной неисправностью может быть выгорание CCD матрицы. В таком случае также не будет изображения, а на монитор выводится внутреннее меню. С заменой больших трудностей возникнуть не должно.

У самого видеорегистратора часто встречаются такие неисправности:

• проблемы с блоком питания – при такой неисправности регистратор не включится;
• не работает жесткий диск – запись на диск и воспроизведение будут невозможны;
• нарушение работы материнской платы – отсутствие реакции на нажатие кнопок, самопроизвольный запуск и отключение.

Довольно часто проблемы в работе устройства решаются путем перезагрузки. Если же такая операция не помогла, то необходимо прозвонить главные узлы видеорегистратора и выявить неисправный.

Виды камер и их настройки

Все камеры можно условно поделить на 4 категории

1. IP-камеры.
2. Аналоговые.
3. Автономные (связь через Wi-Fi).
4. PTZ.

Камеры IP используются в связке с витой парой. Их соединяют в звенья с использованием пассивных или активных усилителей (через каждые 200-300 метров линии) или свитчей (сетевой коммутатор). Всем устройствам системы приписывается уникальный адрес оборудования, который можно найти в тех. паспорте или на коробке. Если камер 1 или 2, то можно настроить их самостоятельно, использовав руководство по подключению и настройке IP.

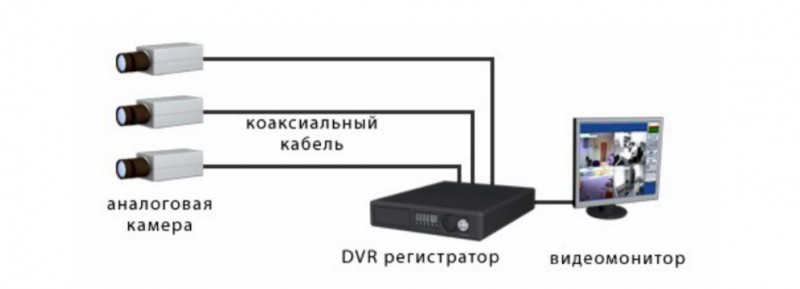

Система с аналоговыми камерами увязывается коаксиальным (чаще всего) или оптоволоконным (очень дорого и затратно) кабелем. Тут тоже используются усилители, но схема их расположения сильно отличается от стандартной структуры с витой парой.

Автономные камеры питаются от стационарной сети или аккумуляторов, а в качестве источника хранения видеозаписи используются флеш-карты. Использовать для наружного видеонаблюдения уличные камеры с Wi-Fi не всегда уместно.

PTZ-камеры оснащаются поворотным механизмом, а управление реализуется при помощи пульта. Их используют и для беспроводных каналов связи, и с использованием кабеля. Устанавливать PTZ-камеру нужно на отдельной стойке или углу здания. В противном случае, ее главное преимущество (обзор на 360°) будет нивелировано стеной или какой-либо преградой.

Настройка Wi-Fi камер

Основной проблемой работы беспроводных камер для размещения на улице становится плохое соединение с приемником. Текущие технические возможности радиосвязи с роутером не позволяют обеспечить стабильный сигнал для всех камер, разнесенных по зданию. Решается эта проблема с помощью репитеров (повторители сигнала) усилителей или внешних антенн. Предположим, что видеонаблюдение мы настраиваем самостоятельно. Нам нужно придерживаться следующего алгоритма:

1. Подключаем камеру к маршрутизатору (через UTP).
2. Вбиваем адрес камеры и проходим авторизацию.
3. Выставляем все параметры (в этом нам поможет инструкция по настройке камеры).
4. Перезагружаем камеру и подключаем ее к роутеру.
5. Устанавливаем и настраиваем ПО.

Если вы устанавливаете видеокамеры в подъезде или квартире, то усиливать сигнал не понадобится. Лучше приобрести более дорогостоящий и дальнобойный роутер.

Подключение и настройка IP-камеры

Схема настройки IP-камер несколько отличается, чем в случае с беспроводным наблюдением. Для начала нам нужно настроить маршрутизацию на коммутаторе или в роутере. Сделать это можно через стандартный интерфейс. Камерам присваиваются порты, после чего настраивается перенаправление.

Например, порт 8087 можно перебросить на 80 порт первой по списку камеры. Финальная настройка делается в панели управления, подключиться к которой можно через IP-адрес камеры. Единую схему приводить не будем, так как настройки могут различаться: тут все зависит от его модели коммутатора и производителей камеры. Сложнее всего работать с оборудованием MikroTik.

После этого настраиваются камеры. Если схема держится на стационарном ПК, то придется озаботиться присвоением каждой камере собственного IP-адреса. Просто по очереди подключайтесь к каждой и присваивайте ей адрес. Порт камеры можно оставить по умолчанию (80) или прописать вручную.

Настройка аналоговых видеокамер

Аналоговая система сильно отличается от IP, в силу простоты настройки. На дешевых камерах китайского производства ничего, кроме фокусного расстояния, не настраивается. Сделать это можно на месте с помощью тестового монитора. В основном работать придется с приемным оборудованием, где присутствуют регуляторы резкости, контрастности и усиления сигнала на каждую линию.

Чтобы отрегулировать регистратор, понадобится соединение с отдельным компьютером (чаще всего через COM-порт). На дорогостоящем оборудовании присутствует так называемое OSD-меню. В нем можно отрегулировать:

1. Динамический диапазон (D-WDR).
2. Усиление и автокоррекцию сигнала (AGG).
3. Подавление засветки (HLC).

В таких камерах присутствует еще и несколько режимов работы, а именно:

1. INDOOR (для работы в помещении).
2. OUTDOOR (для уличного наблюдения).
3. Комбинированный (все параметры необходимо настроить вручную).

Комбинированный режим допускает автонастройку баланса белого, контрастности и других параметров.

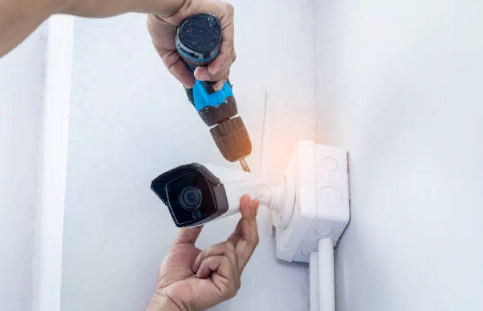

Выбор мест монтажа

Первая трудность может возникнуть уже при выборе места для установки видеокамеры видеонаблюдения. Тут нужно придерживаться нескольких рекомендаций.

Во-первых, крепление камеры должно идеально подходить к будущему месту монтажа (потолочное крепление лучше не использовать на стене, аналогичная ситуация и с настенным кронштейном, его не получится закрепить на потолке).

Во-вторых, камера максимально должна охватывать комнату. Будет глупо, если видеонаблюдение будет вестись за половиной помещения или вовсе за небольшой его частью, в то время, что камеру можно установить более эффективно.

В третьих, к камере не должен быть доступ со стороны третьих лиц, чтобы злоумышленники не могли её просто так снять.

Помимо этого выбор места монтажа зависит и от самой конструкции камеры. Классические видеокамеры лучше устанавливать в углах комнаты, где можно добиться наилучшего обзора. В то время как устройства с широкоугольным объективом (от 270 до 360 градусов) гораздо лучше покажут себя в центре комнаты.

Не последнее значение в выборе места является наличие рядом электрической розетки для подключения устройства наблюдения к источнику питания. Если большинство цифровых камер (IP-камеры) могут получать напряжение прямо по витой паре, благодаря технологии PoE, то с аналоговыми устройствами такой фокус не пройдёт. В подавляющем большинстве случаев им необходима классическая электрическая розетка.

Уличное цифровое видеонаблюдение

При наружном использовании подойдут фиксированные или pan-tilt-zoom камеры (PTZ). Pan-tilt-zoom-камера – камера, которая поддерживает удаленное управление направлением и зумом.

Фиксированные камеры, как правило, более экономичны, а PTZ-камеры могут покрывать большую площадь с 360-градусным диапазоном вращения, что помогает им заменять несколько неподвижных камер.

Погодостойкие или со встроенными обогревателями или кулерами также являются некоторыми из вариантов, которые говорят сами за себя.

Плохое освещение – одна из самых распространенных причин плохого изображения. Для достижения наилучших результатов необходимо, чтобы освещение было достаточным и сбалансировано в диапазоне обзора каждой камеры. Свет должен быть направлен на объект, а не прямо в объектив. Неравномерное освещение может быть вызвано числом таких факторов, как использование прожекторов, слишком много солнечного света, света что отражается на блестящих объектах, или просто отсутствует. Для улицы подойдут CCD камеры с CMOS матрицами день/ночь.

Сильный свет, направленный к объективу, вызывает высокие контрасты. Это может привести к тому, что лицо человека будет скрыто в тени, что может сделать идентификацию трудной или даже невозможной. Неравномерное освещение также может затруднить определение того, отражает ли небольшое изменение в кадре реальное изменение окружающей среды или же оно является результатом освещения

Чтобы избежать этих проблем, важно использовать правильную камеру и правильное освещение. Эти два параметра зависят друг от друга

При установке камеры выберите динамическую область, чтобы камера была отрегулирована в соответствии с динамикой света в области, которую она будет контролировать.

Использование модели CMYK

С помощью цветовой модели CMYK тоже можно отыскать нужный оттенок хаки. Эта схема формирования тонов широко применяется в полиграфии для триадной печати, она включает голубой, пурпурный, желтый цвета, а также тон маджента (часть пурпурного спектра). Используя графические редакторы, можно точно подобрать пропорции смешивания красок для получения камуфляжного тона. Созданный цвет применяется в графическом дизайне. Он будет выглядеть именно так, как задумал пользователь, ведь компьютерное моделирование помогает исключить ошибки, возникающие при ручном смешивании красок.

Схема подключения ip видеонаблюдения.

На следующем этапе осуществляется подключение регистратора к определённой зоне. Его чаще всего используют для подключения к камерам, регистратору видеонаблюдения, монитору.
После проделанных манипуляций программа обязательно предложит ввести название допускаются цифровые комбинации.
Далее необходимо прописать ip адреса, совпадающие с подсетью регистратора или локальной сети, но отличающиеся последним значением и присвоить камеру каждому каналу. На первом этапе осуществляется настройка всех видеокамер

Важно знать и то, как подключается видеокамера к телефону.
Возможно, место придется поменять. По сути, самые современные технологии формирования видеоизображений и новейшее сетевое оборудование позволяют создавать системы видеонаблюдения с безграничными возможностями.
Есть специальные провода, в которые уже встроен кабель, отвечающий за подключение питания

Что касается ресиверов, то далеко не все модели могут быть использованы. Подключение ip камеры к роутеру без видеорегистратора Выбор технологии 5 лет назад когда стоял вопрос выбора между аналогом и ip все старались уйти в сторону полноценной цифры, если позволял бюджет, ведь разрешение первых едва достигало 0. Это не критично.

Понимание системы

Для простых систем из одной камеры это будет нерентабельно, поскольку стоимость регистратора достаточно высока. Без дополнительного записывающего устройства запись происходящего вестись не будет. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании.

Такая труба стоит недорого и защищает кабель от механических повреждений. Выбор и прокладка кабеля Для установки камер применяются различные виды кабеля. Схема подключения видеокамеры к монитору с помощью компьютера Стоимость таких устройств также достаточно высока и не всегда оправдывает свое приобретение.

Настройка оборудования Основные материалы для видеонаблюдения Современные производители предлагают своим покупателям огромное разнообразие камер, которые обладают необходимой долговечностью и доступной ценой. Шаг шестой. Стоит отметить, что качество картинки будет довольно низким. Установите программное обеспечение, предусмотренное фирмой-производителем или выбранное вами.
Как подключить камеру видеонаблюдения к видеорегистратору. Видеонаблюдение своими руками.

Монтаж и настройка систем передачи данных

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″> href=»/wp-content/uploads/2015/02/Montazh-i-nastrojka-sistem-peredachi-dannyh.jpg»>
Львиная доля работ, которые выполняются при монтаже и настройке систем видеонаблюдения, это прокладка кабельных сетей.

К этому процессу необходимо подходить чрезвычайно ответственно, так как именно кабеля дают в большую часть помех при передаче сигнала.

При монтаже кабелей необходимо придерживаться 5 основных правил:

• Избегать пересечения или приближения к источникам электромагнитных помех (силовые кабеля, трансформаторы и т. д.).
• При приобретении кабелей проверять их сопротивление.
• Обязательно заземлять все составляющие линии (кабеля, камеры, ретрансляторы и т. д.).
• Использовать разъемы высокого качества.
• На длинных дистанциях использовать заземленные, активные, парные усилители сигнала.

Перечень приборов для настройки видеонаблюдения включает в себя:

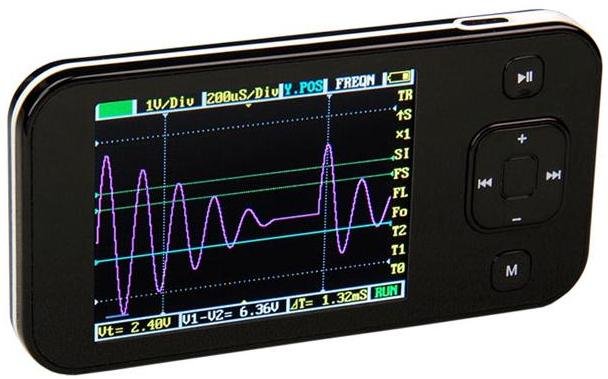

Осциллограф DSO Nano DSO201
Применяется для определения уровня синхронизации сигнала, степени затухания, автоматически измеряет частоту, период и длительность.

Возможна автоподстройка развертки и пределов.

Время сканирования определяется автоматически в зависимости от частоты сигнала, а так же в зависимости от интенсивности амплитуды происходит автоматическая настройка чувствительности по оси Y.

Универсальный тестер для локальных сетей витой пары LSPRNTR-100
Диагностирует разрывы и правильность прямой и обратной DHCP разводки витой пары, уровень передачи питания по PoE технологии, шлюзы и связь.

Тестер настройки работы аналоговых и цифровых камер EPC802
Тестирует не только работоспособность, но и с помощью монитора помогает настроить позиционирование камеры.

Генерирует настроечную картинку телевизионного сигнала, что позволяет настроить принимающие мониторы и проверить качество передачи с удаленного конца, от камеры.

Имеет PTZ контроллер, который используется для настройки точности позиционирования поворотных механизмов и соответствия команд пультов управления. Имеется тестер для кабелей витая пара, контролирующий правильность разводки и качество обжима коннекторов.

Устройство работает от сменной батареи на 1400мА.

Обрыв соединительного шнура (сигнала или питания)

При обрыве кабеля питания или видеокабеля изображение пропадает

Чтобы не перепутать обрыв с выходом камеры из строя, важно знать, что при повреждении любого из кабелей на экране будет отображаться надпись «Потеря сигнала» (или что-то подобное), а в случае неисправности видеокамеры экран просто будет черным без каких-либо надписей

Что необходимо сделать?

Достаточно подключить заведомо исправную камеру и таким образом определить причину поломки. Если оборудование будет работать — сломалась камера, если нет – дело в кабеле или видеовходе регистратора. Проверить работу последнего можно подключив в проблемный видеовход камеру с соседнего канала.

Помимо этого, можно выполнить «прозвон» кабеля для определения обрыва или короткого замыкания (КЗ). Для проверки наличия замыкания следует воспользоваться тестером, при помощи которого проверить контакт между обмоткой кабеля и центральной жилой (для видеокабеля), «плюсом» и «минусом» (для кабеля питания). Если контакт есть, то можно с уверенностью говорить о коротком замыкании. В данном случае потребуется полная замена кабеля. Чтобы диагностировать обрыв, с одной стороны замыкается оплетка и центральная жила (или «плюс» и «минус»), а с другой – подключается тестер. Если не показывает К3, значит, кабель порван и его следует заменить.

КАК НАСТРОИТЬ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

Собственно, для камер видеонаблюдения настроек много не требуется. Первое что надо сделать после их установки — отрегулировать наклон по вертикали и поворот по горизонтали с целью максимально полного покрытия требуемой зоны обзора.

Если камеры оборудована поворотным устройством, то сделать это можно непосредственно с поста видеонаблюдения с помощью PTZ.

Но такое оборудование в большинстве бюджетных систем видеонаблюдения не применяется, поэтому все делается вручную, контролируя получаемое изображение на посту наблюдения — для этого нужен помощник, корректирующий ваши действия.

Проще для настройки камер видеонаблюдения использовать небольшой тестовый монитор, подключаемый непосредственно в месте установки видеокамеры.

Камеры с фиксированным фокусным расстоянием больше ничего не требуют. Если имеется ручной варифокальный объектив, то способами аналогичными описанным выше настраивается фокусное расстояние до получения нужного размера изображения. Как правило после этого требуется подстройка резкости.

Органы этих настроек могут быть расположены непосредственно на объективе или выведены на корпус камеры, что достаточно удобно, поскольку не требует снятия кожуха.

Настраивать камеру видеонаблюдения на движение и запись следует на видеорегистраторе, если это не IP видеокамера, имеющая встроенный детектор движения и возможность записи на карту памяти.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Принцип работы аналоговых видеокамер

Несмотря на то, что аналоговые видеокамеры считаются устаревшей технологией, они продолжают пользоваться популярностью. Адаптированные к современным техническим требованиям, видеоприборы могут обладать широким спектром функций.

Аналоговая камера работает по следующей схеме:

1. Оптическая информация, попадая на объектив камеры, усиливается светочувствительной линзой.
2. Усиленный сигнал попадает на ПЗС матрицу.
3. Пропущенный через матрицу световой поток преобразуется в электрические импульсы.
4. Сигнал передаётся по сетевым кабелям к принимающему оборудованию.
5. Аналоговое устройство передаёт всю информацию в первоначальном виде, без обработки двоичным кодом, в отличие от цифровых IP устройств.

Аналоговые камеры мониторинга делят на уличные и внутренние.

Уличные камеры выпускаются в усиленном корпусе, для защиты от неблагоприятных внешних факторов и актов вандализма. Внутри корпуса размещены модули, обеспечивающие бесперебойную работу в уличных условиях – очищение от грязи и пыли, системы вентиляции и обогрева, защита от влаги.

Несмотря на встроенные защитные устройства, аналоговая камера не прослужит долго, если будет находиться под открытыми солнечными лучами.

Осадки тоже существенно сокращают срок службы. Поэтому рекомендуется устанавливать видеоблоки под специальными навесами.

Внутренние камеры отличаются простотой конструкции и устанавливаются только в помещениях с плюсовой температурой. По форме могут быть купольными, цилиндрическими и бескорпусными. Последние – отличаются миниатюрными размерами и предназначены для скрытого видеонаблюдения.

Преимущества

Аналоговые камеры и в настоящее время обладают многими преимуществами:

• Бюджетная стоимость.
• Доступность установки и настройки – не надо обладать специальными знаниями и навыками.
• Хорошая совместимость с различными устройствами.
• Дают хорошее изображение в темноте.
• Сервис и ремонт обходятся с минимальными затратами.

Недостатки

• Отсутствует возможность изменять масштаб изображения.
• Видеосигнал не защищён – не предусмотрена функция кодировки.
• Изображение бывает с помехами.
• Отсутствие дополнительных опций – поворот камеры под нужным углом, датчик движения, встроенное аудио.

Популярные марки и производители

Производители аналоговых видеосистем позаботились о популяризации своей продукции. Улучшение технических параметров, без увеличения стоимости – главная заслуга. Наряду с международными марками Samsung, Bosch, Sony и Panasonic, заслуженной популярностью пользуются камеры, следующих торговых марок: Alfa, Balter, Colarix, Covi Securiti, Green Vision, Tecsar. Представленные производители давно и успешно работают на рынке видеотехники.

Этапы проектирования видеонаблюдения

Собственноручно организовать видеонаблюдение на участке – задача не простая, но вполне реальная. Безусловно, придется немного повозиться, но ради сохранности материальных ценностей и безопасности домочадцев это стоит сделать.

Этап #1 — определяем количество зон наблюдения

Для того чтобы определиться с количеством зон наблюдения, стоит узнать, что подразумевает это понятие. В данном случае, под зоной наблюдения подразумевается часть территории попадающей под обзор камеры.

Кроме того, зона может контролироваться как одной, так и несколькими камерами, и с этим вопросом нужно определиться еще до начала монтажных работ. Если есть желание «видеть все», то стоит заметить, что это будет довольно дорогостоящий вариант, во многих случаях совершенно необоснованный.

Размещая видеокамеры, нужно позаботиться о том, чтобы угол их наклона обеспечивал максимальный обзор охраняемой территории. Если стоит задача охраны периметра участка, то камеры лучше всего разместить по углам здания

Обязательными местами для установки камер являются:

• вход в дом;
• въезд в гараж;
• калитка и центральные ворота;
• места, где проще всего проникнуть на территорию участка;
• места, где хранится техника;
• входы во все постройки имеющиеся на участке.

Чтобы проще было ориентироваться, можно воспользоваться планом участка. Так будет гораздо понятнее, какие зоны должны попасть под видеонаблюдение.

Этап #2 — выбираем места для установки камер

Обустраивая систему видеонаблюдения, владельцам частных домов можно ограничиться установкой камер только на участке, но при условии, что они будут охватывать все места возможного проникновения.

Количество устройств рассчитывается исключительно из собственных потребностей. Если нужно вести наблюдение за периметром, то достаточно установить камеры по углам дома. А для общего обзора участка достаточно будет камеры на одном из столбов.

Примерная схема расположения камер в частном домовладении. Такое расположение целесообразно применять, если нужно «видеть все». В других случаях стоит задействовать меньшее количество камер

Для контроля за периметром участка, как правило, используются камеры с малым углом обзора. Устанавливать их нужно на специальных опорах или столбах, имеющихся на участке

Также важно учесть наличие предметов, которые могут перекрывать зону обзора камер (постройки, деревья, столбы)

Для наблюдения за входами чаще всего устанавливаются фронтальные камеры с хорошим разрешением. Например, для входной двери можно установить камеру-глазок, а при входе на участок – видеонаблюдение осуществляется при помощи видеодомофона.

Кроме того, размещать камеры на участке нужно таким образом, чтобы избежать умышленного повреждения устройства. Также оборудование должно быть хорошо защищено от неблагоприятного воздействия окружающей среды.

Устанавливать камеры видеонаблюдения стоит в местах, незаметных для потенциальных злоумышленников. Кроме того, стоит позаботиться об их защите от воздействия окружающей среды, а в некоторых случаях, даже предусмотреть антивандальную защиту

Обязательно предусмотрите функцию ночной съемки у выбранной модели. Так, вопреки расхожему мнению, инфракрасная подсветка устройства зачастую не может обеспечить достаточное для съемки освещение.

Особенности

Итак, если решение принято, то необходимо со всей тщательностью подойти к реализации плана

Очень важно прояснить несколько моментов

• Место, где будет устанавливаться оборудование.
• Законность установки. Это особенно щекотливый момент в коммунальных квартирах, с долями и собственниками, арендаторами и хозяевами. Нужно быть полностью уверенным, что проблем с законом и сожителями не возникнет.

Рассмотрим первый вопрос. Места оптимального расположения камер в квартирах почти не отличаются от мест в частных домах. Только вот перепланировки, меньшая площадь и материалы, используемые при строительстве, могут «ставить палки в колёса» при установке камер в предпочитаемых местах.

Все элементы камеры рекомендуется тщательно замаскировывать во избежание обнаружения злоумышленниками. Однако, с этим всё не так просто – об этом более детально поговорим во втором пункте о законности.

Тем не менее есть определенные места, где рационально устанавливать камеру видеонаблюдения в квартире. К ним можно отнести:

• любые предметы интерьера с декором, дизайнерскими деталями;
• розетки, выключатели;
• все приборы освещения – как настенные, так и напольные;
• подвесные потолки;
• дверные и оконные панели, створки, верхние части дверей;
• рамы от картин и произведений искусства;
• замки и проёмы достаточного размера.

На рынке также имеется огромное количество камер, сделанных как имитация домашних предметов или мебели, копий разных картин и ваз, с инсталлированным устройством наблюдения. Следует заметить, что в большинстве случае такая запись не может служить доказательством в суде, так как она получена из открытой системы видеонаблюдения.

Сейчас набирает особую популярность замена оптических глазков электронными, с возможностью слежения. Они имеют большой спектр возможностей и конкурируют с популярными видеодомофонами. И они действительно не уступают им в способности записи видео и аудио по установленным датам и времени, движению или активации человека в зоне слежки. Многие модели имеют GSM-модуль в комплекте и отправляют текстовое сообщение, если в квартире непрошеные гости.

Теперь перейдем к законной стороне. Это очень непростой вопрос, так как установка девайса может быть притянута как нарушение права частной собственности, права на свободу передвижения, вторжение в личную жизнь, например, если это коммунальная квартира. Все мы уверены, что записи с камер помогут нам в случае ограбления, каких-то спорных бытовых или личностных ситуаций.

Структурная схема системы уличного видеонаблюдения

Благодаря построению системы видеонаблюдения на основе IP камер структурная схема системы получилась очень простой и представляет собой видеокамеры с блоком питания, подключенные с помощью кабеля витых пар к портам роутера. Выход роутера WAN подключен к сети Интернет. Видеокамеры устанавливаются на улице, а роутер и блок питания видеокамер в металлическом боксе в подъезде дома.

Применение IP камер в системе видеонаблюдения исключило необходимость установки видеорегистратора в непосредственной близости от них. В дополнение запись видеоизображения может осуществлять любой желающий имеющий доступ в Интернет с помощью стационарного компьютера, ноутбука или видеорегистратора. При этом для записи подойдет даже самый маломощный компьютер, главное чтобы винчестер был достаточного объема.

Из личной практики, для записи изображения с трех видеокамер цветного изображения в течение суток в формате Full HD (1920×1080) при частоте 5 кадров в секунду требуется 30 Gb места на винчестере. В неделю, что вполне достаточно, архив будет занимать всего 210 Gb, что для современных жестких дисков совсем немного.

Представленная схема системы видеонаблюдения позволяет легко увеличить количество видеокамер. Достаточно заменить четырехпортовый роутер на роутер с восьмью портами.

Если видеокамеры установлены на значительном удалении друг от друга, то целесообразно подключить их отдельными группами. Каждая дополнительная группа подключается к сетевому коммутатору (свитчу), а свитч подключается к роутеру всего одним кабелем витых пар.

При такой схеме построения системы видеонаблюдения через Интернет, вне зависимости от количества видеокамер, понадобится только одни фиксированный IP.

Если требуется создать локальную систему видеонаблюдения без подключения к Интернету, то тогда роутер заменяется коммутатором, к которому можно подключить любое количество компьютеров, сервер, видеорегистратор и другие IP устройства. Число подключаемых устройств ограничивается только количеством портов и быстродействием коммутатора. Все порты коммутатора равнозначны и поэтому правил подключения устройств, если это не указано в документации к коммутатору, нет. Схема организации простейшей локальной системы видеонаблюдения изображена на фотографии.

Таким образом, минимальный комплект системы видеонаблюдения может состоять всего из одной IP черно-белой или цветной видеокамеры и компьютера. Если создается система видеонаблюдения, состоящая из большого количества видеокамер, то дополнительно понадобится коммутатор или роутер любого производителя.

Распространенное разрешение IP-камеры

Распознавание лица человека при разном разрешении камер

Выбирая разрешение IP камеры, необходимо четко понимать, будет ли польза от сверхдетализированной картинки. Можно приобрести сетевую камеру с разрешением 12 Мп, но соотношение сторон изображения 16:9 имеет только разрешение 1 Мп и 2 Мп, соответственно, 1280×720 точек и 1980×1080 точек. Камеры с большим разрешением передают картинку с соотношением сторон 4:3, поэтому на деле видео с 4-мегапиксельной видеокамеры может выглядеть на одном и том же экране хуже, чем видео с 2-мегапиксельного устройства. При прочих равных условиях чем больше разрешение, тем информативнее изображение.

Заключение

IP-видеонаблюдение – это инновационный подход к реализации функций управления. Цифровое видеонаблюдение имеет более широкую автономность, преимущество автоматизации многих операций и режима программируемой видеозаписи. Стоит отметить способность разрешения цифровых камер. Сегодня он в десять раз лучше, чем версия аналоговой камеры, что позволяет получить подробные изображения небольших объектов наблюдения.

Основным преимуществом IP-видеонаблюдения является способ передачи видео. Можно запрограммировать систему на отправку данных через Интернет. Также возможно настроить оборудование для его включения при реагировании на датчик движения и многое другое.
