Установка насоса в систему отопления частного дома

Содержание:

Устройство и принцип действия

Циркуляционные насосы – это узкоспециализированное оборудование, назначение которого заключается в принудительной циркуляции воды. Насос включает в себя:

  • Корпус, который производится из нержавеющих металлов (стали, чугуна, латуни, бронзы) и сплавов;
  • Ротор. Для изготовления применяется керамика или высококачественная сталь;
  • Вал ротора. Включает в себя колесо-крыльчатку с лопастями;
  • Электродвигатель, имеющий определенную мощность, для приведения в движение ротора.

Вертикальный насос, как часть замкнутого трубопровода, всасывает жидкость с одной стороны, за счет вращения крыльчатки ускоряет ее движение, а затем выталкивает воду с другой стороны. Благодаря этому процессу на входе создается разряженное пространство, а на выходном патрубке – компрессия.

За счет равномерной работы оборудования поддерживается определенный уровень давления в отопительной системе. Однако, для увеличения его показателя необходимо применять специальное устройство. Циркуляционный насос, прежде всего, применяется для преодоления сопротивления на участках системы отопления.

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете схем с принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.


Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

Преимущества использования

Системы с естественной циркуляцией теплоносителя имеют целый ряд недостатков. Во-первых, в доме приходится монтировать трубы со слишком большим диаметром. Это необходимо для того, чтобы вода свободно по ним циркулировала, нигде не задерживаясь. Во-вторых, при монтаже такой системы приходится рассчитывать угол наклона труб. Ну и в-третьих, оборудование этого типа не слишком удобно в использовании.

Монтаж циркуляционного насоса в систему отопления позволяет решить все эти проблемы. Трубы при его использовании можно ставить тонкие. Наклон в таких системах делать не обязательно, тепло же по комнатам распределяется равномерно. Установить такой насос можно в том числе и в систему с естественной циркуляцией теплоносителя. В этом случае при отключении электроэнергии дом не останется без обогрева.

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений

Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Стоимость канализационных пластиковых труб

Чем хороши насосные системы отопления

30 лет назад в частных домах было распространено так называемое паровое отопление, где использовался теплоноситель, циркулирующий по трубопроводам и батареям самотеком, а источником тепла служил газовый котел или дровяная печь. Насосы для перекачки воды применялись в только в сетях централизованного теплоснабжения. Когда появились более компактные агрегаты, то они перекочевали в частное домостроительство, поскольку давали следующие преимущества:

  1. Выросла скорость движения теплоносителя. Тепло, вырабатываемое котлом, стало быстрее доставляться к радиаторам и передаваться в помещения.
  2. Соответственно, процесс обогрева дома существенно ускорился.
  3. Чем выше скорость протока, тем больше пропускная способность трубы. Значит, то же количество теплоты можно доставить в комнаты по магистралям меньшего диаметра. Проще говоря, трубопроводы стали вдвое меньше благодаря принудительной циркуляции воды от насоса, что дешевле и практичнее.
  4. Магистрали теперь можно прокладывать с минимальным уклоном и делать сколь угодно сложные и протяженные схемы водяного отопления. Главное, — правильный подбор насосного агрегата по мощности и создаваемому давлению.
  5. Бытовой циркуляционный насос для отопления сделал возможным организацию теплых полов и более эффективных закрытых систем, работающих под давлением.
  6. Удалось убрать с глаз вездесущие трубы, проходящие по комнатам и не всегда гармонирующие с интерьером. Все чаще отопительные коммуникации прокладываются в стенах, под напольным покрытием и за подвесными (натяжными) потолками.

Примечание. Минимальный уклон 2—3 мм на 1 м трубопровода нужен для опорожнения сети в случае ремонта или обслуживания. Раньше его делали не менее 5 мм / 1 м. п.

У насосных систем есть и недостатки, куда без них. Это зависимость от электричества и его расход перекачивающим агрегатом в течение отопительного сезона. Поэтому при частых отключениях электроэнергии циркуляционный насос нужно устанавливать вместе с блоком бесперебойного питания либо подключать к электрогенератору. Второй недостаток не критичен, если правильно подобрать мощность аппарата, тогда и потребление электричества выйдет приемлемым.

Для справки. Ведущие производители отопительного оборудования, такие как Grundfos (Грундфос) или Wilo (Вило) разработали новые модели агрегатов, способные экономить электроэнергию. Например, если купить и поставить циркуляционный насос Alpfa2 от бренда Grundfos, то он будет автоматически менять производительность в зависимости от потребностей системы отопления. Правда, цена его стартует от 120 у. е.

Изделия нового поколения от Grundfos — модели Alpfa2 и Alpfa2L

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

  • При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
  • Если необходимо, проведите чистку труб отопления;

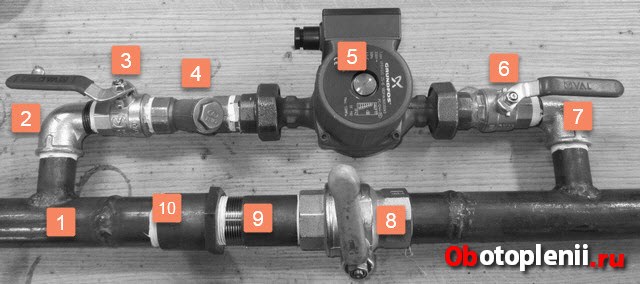

На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

  • Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
  • Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
  • Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

При сборке придерживаемся схемы;

После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса

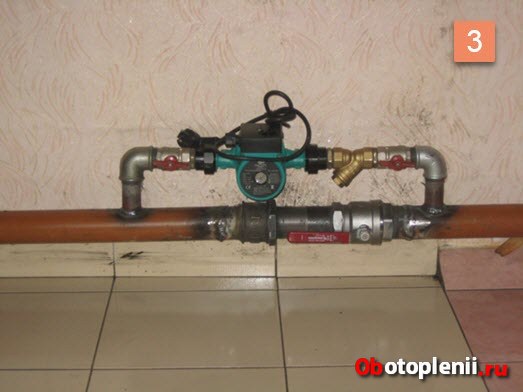

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

6 Техника подключения устройства – что с чем соединять?

Жильцы дома не получат качественного обогрева, если насос не будет подключен правильно. В процессе подключения устройства к электросети систем естественной циркуляции используют автоматический предохранитель. Для монтажа последнего стоит выбирать место на расстоянии не менее 70 см от главного котла. В системах принудительной циркуляции насос начнет работать после включения теплового реле. С целью обеспечения одновременной работы встроенного и дополнительного насоса второй прибор потребуется соединить с реле или же вывести его параллельно к первому прибору.

В котлах электрического типа устройства для циркуляции стоит подключать непосредственно к котлу.  В таком случае насос будет срабатывать только в момент подогрева жидкости. Фильтр для очистки необходимо устанавливать перед корпусом насоса. Клапан, прикрученный в верхней части байпаса, дает возможность продувать трубопровод, выводя из него скопившейся там воздух.

Почему стоит использовать пластик

2 Виды насосов

2 Основные параметры выбора

Чтобы произвести правильно монтаж циркуляционного насоса в отопительную систему, нужно учесть ряд основных параметров. Главными характеристиками во время выбора оборудования являются:

  1. 1. Расход — возможность перекачивать определенный объем теплоносителя за конкретный временной промежуток. Обозначается индексом «Q» и измеряется в кубических метрах.
  2. 2. Напор — возможность устройства поднять тепловой носитель на определенную высоту. Обозначается индексом «H».

Если дом имеет 2 и более этажа, основным условием подъема воды наверх является не напор, а отсутствие воздуха в центральной магистрали и достаточной циркуляции, которая и сможет обеспечить поднятие теплоносителя.

Чтобы узнать требуемый расход, можно использовать следующую формулу Q=N/(t2-t1), где:

  • N — мощность котла (кВт);
  • Q — расход (м3/час);
  • t1 — температура теплоносителя на выходе обратной трубы (°C);
  • t2 — температура теплоносителя на выходе из котла на подачу (°C).

Такие расчеты могут действовать только в случаях, если на котле не находится циркуляционного насоса. На сегодняшний день котельное оборудование, как правило, изготавливается со встроенным перекачивающим устройством. Во время приобретения современного котла обычно не появляется необходимости в выборе дополнительного насоса.

Но если котел находится уже давно, и основную отопительную магистраль потребовалось продлить из-за дополнительной пристройки, либо же просто неверно сделаны расчеты при приобретении нового котла, то приобретение второго насоса является необходимостью.

https://youtube.com/watch?v=YF-rmoZTjsE

Преимущества принудительной циркуляции теплоносителя

Как установить циркуляционный насос

Особенности работы систем отопления, оснащенных насосом

Загородные дома, оснащенные отдельной отопительной системой, могут неравномерно обогреваться за счет распределяемой тепловой энергии по всем комнатам. Наименьшее количества тепла будет доходить в те комнаты, которые находятся дальше от котла. Для решения данной проблемы можно не только остановиться на создании новых отопительных систем, имеющих трубопровод с большим диаметром, но и осуществить врезку насоса в систему отопления. присутствующую на данный момент.

Типовая схема установки циркуляционного насоса: 1 — котёл, 2 — автовоздушник, 3 — термостатический клапан, 4 — радиатор, 5 — балансировочный клапан; 6 — мембранный бак, 7 — шаровой кран, 8 — фильтр, 9 — циркуляционный насос, 10 — термоманометр, 11 — предохранительный клапан.

Подключение насос в отопительную систему не является такой дорогой процедурой, как подключение нового трубопровода.

При этом к старым отопительным системам в данном случае применяют процедуру демонтажа, что не может быть простой задачей. Установить насос намного дешевле, тем более его монтаж всегда можно выполнить своими руками. Насос позволяет избежать образования пробок воздуха внутри труб, обеспечивая его нормальную циркуляцию по трубопроводу. С помощью насоса достигается стабилизация температурных показателей в каждом помещении дома. Прибор в целом служит для оптимизации работы отопительной системы любого жилого помещения.

Схема обвязки циркуляционного насоса.

Тип герметичного бездроссельного насоса для системы отопления является наиболее распространенным по причине их несложной эксплуатации и удобной конструкции. Корпус данного типа насоса производится из чугуна. При этом в качестве материала для такой детали, как ротор, возможно применение пластика или стали. Процесс работы таких устройств отличается бесшумностью. При этом не потребуется производить замену прокладок в системе отопления, которая будет заполнена не охлаждающим элементом и смазкой, а водой. Во время всего срока эксплуатации агрегат будет отличать высокая надежность. Главным условием при этом является правильное подключение насоса к системе отопления.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Выбор оборудования

Важным параметром при покупке водяного насоса является его мощность. Неудачный подбор приведет к перерасходу электроэнергии и сильным шумовым помехам во время работы. Сложная архитектура отопительной системы также потребует вмешательства инженера-теплотехника.

Для расчета необходимой мощности владелец частного дома может воспользоваться схемой, представленной ниже. Технические параметры монтируемых аппаратов должны превышать расчетные показатели на 10-15%.

Поиск мощности

Потребности в отоплении, обеспечиваемые насосом, зависят от сечения проводящей трубы. На них сильно влияет максимальный показатель напора, объем теплоносителя, его температура и плотность.

Количество рабочей жидкости, проходящей сквозь случайный участок водяного контура, рассчитывается аналогично объемам воды, которые использовал котел. Значения расхода приравниваются к параметрам мощности.

Расчетная формула

Подобный принцип применим и к радиаторам. При выборе места, в котором будет проведен монтаж циркуляционного насоса, нужно учесть расход жидкости каждым кольцом отопительной сети. На данный показатель также повлияет сечение трубопровода и его длина.

Каждый десятиметровый отрезок отопительной системы потребует 0,6 м напора от рабочего насоса. Для коммуникаций стометровой длины, установленных в частном доме, понадобится аппарат с напором в 6 м.

Виды насосных агрегатов

Стимуляция движения жидкости в трубах предполагает применение одного из двух качественно разных способов. В систему можно ставить агрегат «сухого» типа, ротор которого не будет контактировать с водой внутри контура. Схема подключения «мокрого» насоса, напротив, требует погружения его рабочей части в жидкий теплоноситель.

Герметично изолированные маховики аппаратов первого вида применяются при обустройстве высотных домов или крупных торговых центров. Завихрения воздуха, сопровождающие их вращение, вызывают сильный шум и делают их неудобными для монтажа в частных зданиях.

Корпуса «мокрых» насосов выполнены из латуни или бронзы, а внутри них размещены керамические или стальные детали. Текущая сквозь них вода выполняет функцию смазки и продлевает срок функционирования.

Расчет мощности и выбор оборудования

Часто, устанавливают циркуляционный насос, ориентируясь только на его мощность или напор.

Качественная работа устройства в системе отопления предполагает проведение предварительных расчётов, которые определят необходимые параметры устройства.

Расчёты проводят, исходя из потребности помещения в тепле.

Берётся величина, соответствующая холодному сезону.

Показатели этой величины указаны в СНиП 2.04.07-86 и для средней полосы России соответствует 173-177 Вт/м2 для зданий с одним или двумя этажами.

Значение рассчитано при температуре снаружи от минус 25 до минус 30 градусов. Для зданий в три-четыре этажа значения показателя составляют 97 и 101 Вт/м2.

Требуемое количество тепла определяется как произведение норматива на площадь помещения (как сделать расчет элеваторного узла системы отопления прочитайте на этой странице).

Второй способ – расчёт на основании мощности котла.

Расход насоса вычисляется по формуле:

Q = N / (t2 – t1),

где:

  • Q – рассчитанный расход;
  • N – мощность котла;
  • t1 – температура воды, выходящей из нагревателя;
  • t2 – температура воды в обратке.

Подставляя данные в формулу, получаем необходимый расход насоса.

Напор рассчитывается по специальным формулам, но, чаще, используются следующие характеристики трубопроводов:

  • прямые участки сопротивляются движению воды с силой в 100-150 Па/м;
  • фитинги забирают 30 процентов рассчитанного сопротивления;
  • регулирующие вентили – до 70 процентов.

ИНТЕРЕСНЫЙ ФАКТ. Расчёт напора не учитывает количество этажей. Высота, на которую насос поднимает воду, не является решающим фактором.

Это вызвано равенством высот прямых и обратных стояков в замкнутом отоплении.

Выбирая насос на основании расчётных величин, получаем максимальные значения характеристик.

Для эффективной повседневной работы, достаточно выбрать модель на 10-15 % слабее по мощности.

Такое устройство:

  • тише работает,
  • меньше шумит,
  • потребляет меньше электроэнергии.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Необходимость фильтрации воды

Принцип электрического подключения

Циркуляционные насосы работают от сети 220 вольт. Используют обычное подключение, но рекомендуется выделенная линия. Понадобится 3 провода, вилка и розетка на три контакта. Питание также может быть организовано через клеммы напрямую. Последние ставятся под крышку к соответствующим буквам, а провода разделяются по цветам. N — ноль, полностью или частично голубой. Заземление имеет особенный значок, зелёный, иногда в сочетании с жёлтым. L — фаза, практически любого окраса (кроме названных выше).

Создав связь, монтажную коробку закрывают и затягивают винтом. В зависимости от производителя, иногда требуется обработка герметиком. Кабеля должно хватать до разъёмов питания.

От состояния насоса зависит работа всей системы, поэтому рекомендуется сделать резервную подачу электричества. Обычно размещают стабилизатор на аккумуляторах. Даже автоматическое отопление будет расходовать не более 300 Вт, поэтому достаточно приобрести устройство на 400—450 Вт. А также учитывайте ёмкость батарей.

Когда нужен циркуляционный насос?

Когда возникают проблемы с равномерным распределением тепла в доме, то для их решения используют один из двух вариантов: замена труб или установка дополнительного оборудования. Сбалансировать распределение тепла позволяют новые трубы большего диаметра, чем были предыдущие.

Этот вариант отличается действенностью и практичностью. Однако замена труб — это не только долго, но и дорого.

Второе решение – добавление в систему отопления циркуляционного насоса. Он позволяет сбалансировать температуру в помещениях по всему зданию. Также он предупреждает возникновение воздушных пузырей, которые сдерживают поток воды. А стоимость циркуляционного насоса в разы ниже, чем плата за трубы, их доставку и монтаж.

Также прибор отличается простотой установки. Поэтому владельцы частных домов склоняются к установке циркуляционного насоса.


Замена труб – это долго и дорого. Установка циркуляционного насоса поможет сэкономить и деньги, и время

Планирование отопления дома включает не только расчет мощности котла, выбор мест расположения радиаторов, но и анализ перемещения теплоносителя. Конечно, большая жилая площадь — это возможность для комфортной жизни далеко не одного человека. Зато уменьшается скорость циркуляции теплоносителя. Поэтому устанавливается насос, который заставляет воду циркулировать быстрее.

Как выбрать циркуляционный насос для отопления частного дома исходя из технических характеристик

Как мы помним, основная задача циркуляционного насоса – распределить равномерно техническую воду по всем радиаторам. Причём, важнейшее условие, сохранение стабильной высокой температуры в сетях.

Характеристики разных моделей циркуляционных насосов

В этом случае потребителю необходимо обращать внимание на мощность прибора. Существуют определённые нормы

Обычно исходят из того, что на 10 м² площади обогреваемых помещений должно уходить 1 кВт тепловой энергии, при этом высота потолка − до трёх метров. К примеру, если общая площадь отапливаемых помещений составляет 100 м², то на отопление такого дома потребуется 10 кВт тепла. То есть, именно такой мощностью и выбирается отопительный котёл.

Как провести расчёт мощности циркуляционного насоса для системы отопления

Итак, как можно самостоятельно провести расчёт мощности циркуляционного насоса. Для этого используется простая формула:

N = R / (TF-TR), где:

  • R – это тепловая мощность котла, измеряемая в кВт;
  • TF – это температура теплоносителя на входе в отопительную систему, то есть после котла;
  • TR – это температура теплоносителя на выходе из системы, в трубе до котла.

Зная данные параметры, а они указаны в паспорте отопительного котла, можно самостоятельно сделать расчёт. Есть более простой вариант, как подобрать циркуляционный насос для отопления. Для этого можно воспользоваться таблицами, которые легко найти в интернете.

Таблица подбора циркуляционного насоса в зависимости от мощности котла

Расчёт напора

Напор рассчитывается по следующей формуле:

H = (R х L + Z) / p х V, где:

  • R – это гидравлическое сопротивление горизонтального участка, варьируется в диапазоне − 100−150 м;
  • L – общая длина трубопровода отопительной системы;
  • Z – это сопротивление каждого элемента системы отопления: вентили, задвижки, обратные клапаны и прочее (значение табличное), здесь используется сумма всех значений;
  • P – плотность теплоносителя;
  • V – скорость перемещения воды в системе.

Что касается длины трубопровода, то его придётся измерить. Причём не полениться, а пройтись по всему дому, так как план его не всегда точно отражает реальные размеры. Считаем так: на каждые 10 м длины необходимо 0,6 напора насоса. Что касается скорости перемещения теплоносителя, то она в основном зависит от производительности. При этом у каждой модели может быть несколько разных скоростей, которые переключаются вручную. К примеру, на шильдике прибора может быть указано три скорости, которые соответствуют трём значениям мощности и напора.

Скорость вращения, об/мин Мощность, кВт Напор, м
2200 70 4
1900 50 3
1450 35 2

Насос с ручным переключателем скоростей

Добавим, что прибор, работающий в автоматическом режиме, экономит потребление электроэнергии на 40%.

Расчёт производительности

Здесь используется другая формула:

Q = N : (1,16 х Δt), где:

  • N – это мощность котла отопления;
  • Δt – это разница температур на выходе и входе в котёл;
  • 1,16 – это теплоёмкость воды.

Самый сложный параметр – разница температур. Замерять ничего не надо. Здесь применяются значения, подобранные опытным путём. К примеру, для радиаторной системы отопления берётся 20°С, для системы «тёплые полы» − 5°С.

Вариации циркуляционных насосов разного типа

Заключение
