Водоснабжение в частном доме из скважины

Как правильно оборудовать скважину на воду с кессонами

Водная скважина дополняется кессоном с целью размещения необходимого оборудования и для выполнения защитной функции. Кессоны выгоднее с точки зрения эксплуатационных расходов, так как в отличии от наземной конструкции не нуждается в обогреве, если установлен правильно и ниже уровня промерзания грунта.

Подготовительные работы

Даже заглубленные кессоны могут быть выдавлены грунтом при проблемах с высоким уровнем залегания верховодки, поэтому перед установкой оборудования необходимо продумать «якорь» как для легких пластиковых, так и достаточно устойчивых металлических конструкций.

С этой целью требуется залить бетонную плиту, к которой будет закрепляться донная часть кессона посредством анкерных болтов. Если монтаж производится на достаточно высоком и не подтопляемом участке, то бетонное основание может быть заменено качественной песчаной подушкой. Вне зависимости от вида, установка осуществляется строго вертикально.

Этапы монтажа и благоустройства скважины

Очень важный этап – обвязка скважины посредством обустройства приямка или кессона. Стандартная схема поэтапного монтажа не слишком сложная:

• вокруг обустраиваемой скважины выкопать яму диаметром, который превышает размер кессона примерно на 20 см;
• при риске подхода грунтовых вод необходимо сделать углубление для их откачивания;
• установка на обсадную трубу и герметичное крепление;
• засыпка кессона почвой таким образом, чтобы на поверхности была расположена крышка люка для обслуживания.

После установки проводятся дальнейшие монтажные работы и вывод трубопровода для подачи воды в домовладение.

Как обеспечить бесперебойную работу скважины

Как правильно обустроить скважину хорошо видно на видео. В этой статье рассматривается общие правила сооружения скважины для ее нормальной, постоянной работы.
Это может обеспечить кессон для скважины, представляющий собой утепленную водонепроницаемую емкость с устройством необходимого оборудования внутри.Обычно в нем устанавливаются:

• Насос.
• Арматура запорная.
• Приборы измерительные.
• Фильтры.
• Всевозможные автоматические устройства.

Кессоны изготавливаются из разных материалов.

Пластиковые кессоны

Их преимуществами перед остальными видами таких устройств являются:

• Отличная теплоизоляция. В этом случае без дополнительного утепления поддерживается внутри кессона температура на уровне 5С.
• Длительный срок эксплуатации.
• Хорошие гидроизоляционные характеристики, позволяющие убрать дополнительные затраты на изоляционные работы.
• Приемлемая цена, по сравнению с другими вариантами.
• Небольшой вес, что позволяет монтировать систему самому владельцу участка, без дополнительного привлечения подъемной техники.

Главным недостатком конструкции является невысокая жесткость. Это может привести к деформации конструкции и поломке оборудования.

Пластиковые кессоны

Стальные кессоны

Наиболее распространено обустройство водяной скважины с такой конструкцией.Это связано с тем, что:

• Из материала можно изготовить кессон нужной формы без особых усилий.
• Для этого достаточно детали сварить между собой.
• Готовое сооружение обработать особым антикоррозийным покрытием изнутри и снаружи.
• Для изготовления надежной емкости берется металлический лист толщиной 4 мм.
• При наличии достаточных средств можно приобрести готовую конструкцию.

Недостатком стальных сооружений служит их пониженная антикоррозионная стойкость.

Стальные кессоны

Железобетонные кессоны

Не так давно это были наиболее распространенные установки. Это достаточно прочные и долговечные устройства. Но, существующие недостатки не позволяют их широко применять при наличии других видов кессонов.К ним относятся:

• Очень высокая стоимость.
• Осуществить монтаж можно только с использованием специальной техники, из-за большого веса оборудования.
• Эта же причина является проседанием бетонного кессона при длительной эксплуатации. Происходит деформация находящихся внутри него трубопроводов.
• Бетон имеет низкие теплоизоляционные свойства, что может стать причиной замерзание в насосе воды при сильных морозах, и недостаточной гидроизоляцией, из-за гигроскопичности материала.

Устройство железобетонного кессона

Простые методы бурения скважин

Способы бурения скважин

Существует несколько способов бурения скважин на воду,  каждый из которых имеет свои достоинства и недостатки.

Шнековый

Наиболее часто используемый метод бурения. На буровую штангу навита лента по типу штопора, что позволяет легко выносить породу на поверхность. Шнековый подход эффективен в мягких грунтах, но могут возникнуть трудности с подземными валунами. В среднем весь процесс бурения скважин до 50 метров занимает до двух дней.

Схема шнековой буровой установки

Роторный

Роторный способ бурения представляет собой измельчение пород с помощью вращающегося бура. Идеально подходит для твердых почв, а также для артезианских скважин. Производительность данного метода меньше, нежели у шнекового, но он позволяет конструировать скважины в более жестком грунте.

Схема роторного бурения скважины

Ударно-канатный

Над забоем поднимается и опускается буровое долото, что обеспечивает разрушение породы. Данный метод эффективен при каменистом грунте и позволяет конструировать скважины до 100 метров в глубину.

Схема ударно – канатного способа бурения скважины

Комбинированный

Если почва, которую вы собираетесь бурить, имеет неоднородный состав, возможно комбинированное бурение с помощью последовательного применения разных по типу установок (например, сначала шнекового бура, потом – роторного).

Буровые установки или ручной труд?

Буровые установки для бурения скважин на воду гораздо эффективнее самостоятельной работы с буром: КПВ машин неоспоримо превышает эффективность людей. Кроме того, для машин ограничения в плане глубины практически не существует, чего нельзя сказать про ручной труд. Тем не менее, при мягких почвах  и определенном оборудовании скважина своими руками может выйти экономичнее, особенно если вы это собираетесь делать неоднократно: единоразовая закупка оборудования однозначно дешевле, чем вызов в частный дом буровой установки.

Метод с использованием вышки

Данный способ заключается в забивании тяжёлого стакана в землю с помощью вышки. Вся конструкция, с помощью которой бурится скважина, может быть сделана своими руками. Вышка сооружается в форме треноги: для этого можно использовать как бревна, так и стальные прутья или трубы. Главное, чтобы она была прочной. Высота такого оборудования должна быть выше забойного инструмента примерно на 0,5 метра.

Скважина бурится за счет того, что земля разбивается под силой падающего стакана. При этом разбитый грунт захватывается и поднимается на поверхность, высвобождая отверстие. Сам стакан делается своими руками из труб, на его конце закрепляется резак. Внешне он напоминает пол витка шнека. Стакан закрепляется на трос. Высвобождение стакана от земли проводится каждые полметра. Таким образом можно пробурить довольно глубокую яму, но данный метод не рекомендуется применять на сыпких грунтах.

Когда все работы своими руками завершены, устанавливается труба и глубинный насос для добычи воды и распределения жидкости по всем коммуникациям. Как видим, колодец своими руками на самом деле можно сделать и без использования специализированной, дорогостоящей техники.

Устройство кессона и виды этих конструкций

Большинство владельцев предполагают использовать скважину круглогодично. Однако мало кто может похвастаться небольшим  годовым перепадом температур. Чаще всего летом нас ждет жара, а зимой – сильный мороз. Эксплуатировать скважину в таких условиях можно, но с определенными ограничениями. Вода, поступающая на поверхность, при отрицательных температурах замерзнет и разорвет или испортит оборудование.

Поэтому владельцу скважины нужно в первую очередь обеспечить стабильные положительные температуры для оголовка конструкции. Сделать это достаточно просто, установив кессон.

Неважно, из какого материала будет выполнена конструкция, устройство кессона для скважины предполагает защиту оборудования от неблагоприятного воздействия низких температур и от затопления его паводковыми водами или обильными осадками. Некоторые виды емкостей можно сделать своими руками

Герметичная емкость, в которую помещается оборудование, не даст ему промерзнуть в самые сильные холода.  Форма кессона может быть любая, а размеры выбираются таким образом, чтобы было достаточно места для всех аппаратов, и человек мог туда спуститься для их обслуживания

Емкости могут быть изготовлены из:

Герметичная емкость, в которую помещается оборудование, не даст ему промерзнуть в самые сильные холода.  Форма кессона может быть любая, а размеры выбираются таким образом, чтобы было достаточно места для всех аппаратов, и человек мог туда спуститься для их обслуживания. Емкости могут быть изготовлены из:

• Пластика. Практичный вариант, отличающийся отличной герметизацией и легкостью в монтаже. Недостаточную жесткость материала можно компенсировать заливкой установленной емкости по контуру бетоном.
• Бетона. Долговечная конструкция с достаточно сложным монтажом. Требует дополнительной гидро и теплоизоляции.
• Кирпича. Хорошие эксплуатационные характеристики и сложный монтаж.
• Металла. Достаточно прочный и долговечный вариант. Материал, из которого изготовлен кессон, подвержен коррозии, поэтому понадобится дополнительная гидроизоляция.

Советы и рекомендации

• Если в доме люди проживают сезонно, оборудование также можно разместить внутри, но в этом случае размещают подземный кессон. Поскольку в период, когда дом будет пустовать, вода в скважине может замерзнуть, а кессон сохранит положительную температуру. При этом внутри самого дачного домика нужно обязательно слить воду из системных труб.
• Если грунт на участке проблемный, то водопроводную трубу желательно защитить специальным кожухом. Электрокабель также помещается в защитную трубу ПНД. Гидравлическое оборудование лучше подключать к системе через специальные вентили. Разборные соединения удобнее обслуживать и заменять при поломке.

Вне зависимости от выбранного типа оборудования в схему подключения нужно обязательно включить обратный клапан, который монтируется после насоса

Учтите, что фильтр грубой очистки устанавливается перед емкостью гидроаккумулятора.В процессе эксплуатации скважины важно тщательно следить за уровнем давления пневматического устройства мембранной емкости.
Проверять нужно каждый месяц, а при необходимости подкачивайте компрессором.В заключение нужно отметить, что при самостоятельном обустройстве скважин на воду стоит понимать процесс добычи полезных ископаемых, который регулируется законодательством.

• Во многих случаях регистрация вновь созданной скважины невозможна без получения лицензии. Ответственность за нарушение предусматривает штраф. Физическим лицам за нарушение этой нормы придется заплатить до 5 тыс., а юридическим – до 100 тыс. рублей.
• Без регистрации и получения лицензии на бурение возможен забор ресурсов из пластов, не используемых для систем централизованного водоснабжения. Если из скважины производится отбор не более 100 кубов. Если отбор воды производится для собственных нужд и не предполагает предпринимательской деятельности.

В следующем видео вас ждет обустройство скважины и ввод водопровода в дом.

Проблемы и ошибки при бурении скважин на воду

Скважина на воду своими руками без профессионального оборудования – задача не из простых, особенно если вы любитель. Недостаток опыта приводит к распространенным ошибкам, большинство из которых легко исправить:

1. Бурение слишком глубокое: в данном случае труба пересекает водный горизонт. Для решения данной проблемы необходимо заменить ранее установленную часть трубы на более короткую, соответствующую горизонту.
2. Если же труба не достигла заданной глубины, грунт внизу осыпается. Решить можно и эту ошибку: достаточно убрать землю с помощью желонки и погрузить обсадную трубу глубже.
3. Скважина засорилась песком. Как правило, это связано с тем, что насос установлен через чур низко (захватывает осевший на дно песок) или же вибрация способствует осыпанию песчаника по краям скважины. Решение: установить насос правильно. Для этого нужно опустить его до той глубины, на которой песок поступает в водозабор, а после поднимать до минимума, когда жидкость снова станет чистой.

Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение

Монтаж аккумулятора давления в системе водоснабжения

Печи для дома на дровах длительного горения — достоинства и недостатки

Достоинства и недостатки применения устройства

Скважина без кессонного устройства, оснащенная с использованием адаптера, имеет ряд неоспоримых достоинств.

Среди основных достоинств такого типа обустройства стоит выделить:

• Экономия расходов. Стоимость устройства многократно ниже цены кессонного оборудования. Да и затраты на его установку и подключение минимальны.
• Простота монтажа и обслуживания. Установка приспособления не предполагает сложных в исполнении этапов работ с применением того же сварочного оборудования. Выполнить ее может даже мастер, владеющий лишь базовыми навыками ремонтных работ.
• Универсальность применения. Устройство применяется для врезки водопровода во все типы обсадных труб. Благодаря тому, что звенья устройства плотно примыкают друг к другу, достигается максимальная герметичность конструкции.

Компактные габариты адаптера позволяют его устанавливать на стенки скважины так, что оно становится практически незаметным для посторонних. А это особо актуально при условии, что кражи – не столь уж редкое явление.

Адаптер позволяет полностью скрыть точку подключения гидротехнического сооружения к водопроводу под слоем почвы, не оставив ни малейшего намека на его присутствие

Правда источник, оснащенный адаптером, имеет и ряд недостатков.

К числу таковых стоит отнести:

• Сложность проведения ремонта. Для выполнения ремонтных операций или профилактического осмотра придется сначала откопать место подключения адаптера, что не всегда представляется возможным.
• Ограничения по мощности. Хоть производители и заявляют о способности устройства выдерживать большие перепады давления, но при обустройстве скважины с использованием адаптера все же не стоит выбирать насосные агрегаты с большой производительностью.

В сравнении с обустройством приямка установка адаптера проигрывает в том, что гидроаккумулятор, краны и систему автоматики придется обязательно выносить в отдельно помещение.

Кроме того, при неправильном подсоединении элементов в процессе эксплуатации гидротехнического сооружения довольно проблематично контролировать обратное истечение в ствол выработки грунтовых вод.

Разгерметизация элементов может возникнуть даже, если стыковочные элементы конструкции выполнены из неодинаковых металлов, которые имеют разный износ старения и по-разному реагируют на воздействие температуры и влаги.

Устройство кессона

Обустройство кессона своими руками – это достаточно серьезный этап в процессе устройства скважины. Кессон – это камера, защищающая скважину от загрязнения грунтовыми водами и промерзания. В ней размещается оборудование, необходимое для обслуживания системы. Средние размеры кессона составляют 2×1,5 м. Они выбраны не случайно, высота 2 м – это распространенный показатель промерзания грунта. Емкость изготавливается из различных материалов, их выбор зависит от предпочтений владельца участка.

Вне зависимости от материала, устройство всех кессонов для скважин схоже. В дне каждой емкости есть отверстие для обсадочной трубы, в боковых стенках отверстия для подключения и разводки труб. Кессоны промышленного производства изготавливают цилиндрической, квадратной или прямоугольной формы. Иногда в комплекте идет лестница, которая облегчает доступ к расположенным в кессоне агрегатам. Верхнее отверстие герметично закрывается крышкой. Благодаря большому выбору моделей, можно подобрать оптимальный размер и форму кессона. Иногда его изготавливают вручную, но это требует определённой степени мастерства.

Пластиковый

Легкая герметичная емкость из полимерных материалов проста в монтаже, долговечна и надежно защищает оборудование для скважины под воду от любого внешнего воздействия. Небольшой вес изделия создает определенные трудности, грунтовые воды провоцируют его всплывание. Для закрепления кессона на дне ямы выполняется бетонное основание на высоту 20 см, которое служит местом крепления конструкции. Защитить стенки емкости от воздействия грунта позволяет обсыпка из песка и бетона (5:1). В качестве материала для самостоятельного изготовления кессона станет пластиковая труба большого диаметра.

Монтаж пластикового кессона

Металлический

Сварные конструкции из металлических листов обеспечат высокий уровень прочности. Они нуждаются в обязательном утеплении, используется пенопласт или пенополистирол. Чтобы металлическая конструкция прослужила несколько лет, ее обрабатывают антикоррозийным составом.

Камера из металла

Из бетонных колец

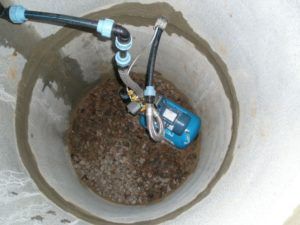

Устройство кессона из бетонных колец связано со значительными трудозатратами. Для укладывания колец друг на друга требуется привлечение специальной техники. Снаружи стенки кессона замазываются цементным раствором и обрабатываются гидроизоляционным составом. Плюс такого сооружения – долговечная эксплуатация.

Утепленный кессон

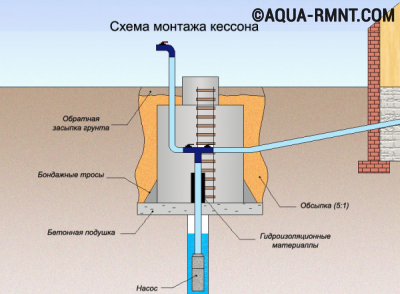

Монтаж кессона

Технология установки емкости из различных материалов включает общие этапы монтажа:

Земляные работы – рытье котлована под емкость, его размер должен быть больше диаметра кессона на 30 см с каждой стороны.
На дне ямы заливается бетонное основание, препятствующее движению грунта.
В дне емкости прорезается отверстие под обсадную трубу.
Кессон осторожно опускается в яму. В металлической конструкции труба приваривается к дну

К емкости подводят силовой кабель и трубопровод.
Выполняется обратная засыпка камеры. Вокруг пластикового резервуара она выполняется смесью песка и цемента.

После устройства кессона монтируется оборудование скважин на воду.

Установка кессона

Видео: как правильно выбрать матрас

Как правильно выбрать матрас? Рекомендации от производителя
Смотреть видео

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Статья обновлена: 13.05.2019

Бурение

Формирование скважины на участке невозможно без специального оборудования. В частных хозяйствах чаще применяют ударно-канатное устройство, которое выглядит просто, но работает эффективно. Рабочий механизм представляет собой опорную треногу с забивным устройством. Для треножной конструкции нужны металлические трубы, которые соединяются между собой сваркой. Устройство под названием «стакан» соединяется лебедкой с тросом. Высота опоры прочно связана с длиной забивного агрегата. Соединенные между собой металлические трубы должны быть выше «стакана» на 1,5–2 м.

• Далее бурение своими руками происходит с помощью лебедки.
• Вбивайте «стакан» в обозначенную рабочую территорию на частном дворе. С его помощью с участка забирается грунт.

Для определения глубины скважины важно учитывать следующее

• Уровень залегания водоносной жилы на конкретно взятом участке.
• Хозяйственные нужды и бытовые потребности в воде.

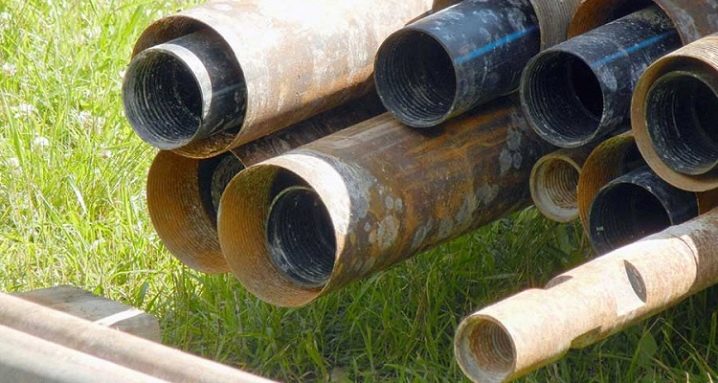

Выбирая обсадную колонну, стоит учесть, что она должна выдержать большие нагрузки. Кроме механической прочности, у трубы должна отсутствовать склонность к коррозии. Материал должен выдерживать давление. Трубы из асбоцемента – наиболее известные и часто используемые для скважин. Подвох использования таких изделий в том, что если скважина заиливается, то восстановлению уже не подлежит. В настоящее время производители предлагают обсадные изделия из следующих материалов:

• сталь;
• пластик;
• дерево.

Стальные изделия дороги, оставляют в воде характерное металлическое послевкусие. Пластиковые трубы появились на рынке не так давно, но уже превосходят своих конкурентов по многим характеристикам. Вкусовые качества воды не портят, в сравнении с асбоцементными вариантами – дешевые.

Деревянные трубы для скважин мало знакомы даже специалистам, так как используются сегодня редко. Варианты этих труб не отличаются высокой прочностью.

Выбрав и установив обсадную трубу для пробуренной скважины можно переходить к монтажу оборудования.

Преимущества и недостатки

Применение кессонов длительное время являлось классическим вариантом при выполнении автономных источников водоснабжения. Именно поэтому обустройство скважины без кессона при помощи адаптера до сих пор воспринимается далеко не однозначно. Хотя несколько лет использования указанной технологии в различных климатических зонах России доказали её эффективность и право на жизнь.

Указанный метод обладает целым рядом преимуществ:

• Установка данного изделия освобождает владельца скважины от необходимости выполнения земляных работ в таких объёмах, каких потребовала бы установка кессона. А это весьма существенная экономия семейного бюджета.
• Отсутствует необходимость приобретения такого дорогостоящего устройства, каким является кессон.
• Использование адаптера даёт возможность провести водопровод достаточно близко от газопровода или канализационного коллектора.
• Ремонт скважинного оборудования значительно упрощается.
• Защита скважины от вандализма, т к. она в указанном исполнении не бросается в глаза. А демонтировать установленный в ней насос возможно только с использованием специального устройства.

схема обустройства скважины с адаптером

К недостаткам, которые следует учитывать, принимая решение — «кессон или адаптер для скважины», относятся:

• Не рекомендуется использовать изделие, если обустраивать предстоит скважину большой глубины.
• Если в доме негде установить оборудование для водоснабжения.

Как сделать буровой инструмент

Самый простой способ – купить, взять в аренду или одолжить у знакомых. Но если такой возможности нет, отчаиваться рано. Любое буровое приспособление можно изготовить самостоятельно. Перед тем как пробурить скважину на даче нужно заложить в смету материалы, которые потребуются для его изготовления.

Спиральный и ложковый бур

Несущим элементом конструкции является железный прут. К нему приваривают ряд ножей. Также потребуется диск, распиленный пополам. Его края заостряют. Ножи, скошенные на 20 градусов, привариваются к пруту вдоль продольной оси напротив друг друга. При этом нужно проследить, чтобы диаметр конструкции превышал размеры обсадной трубы.

Еще один способ – приварить по спирали листовой металл. Для этого берется полоса, которую нужно «обернуть» вокруг прута или трубы. Желательно края резца закалить и заточить. Конечно, в гараже, голыми руками этот инструмент изготовить вряд ли возможно. Но если в наличии весь необходимый инвентарь и навыки металлообработки, процедура не составит труда.

Желонка и стакан

Если планируется произвести бурение скважины своими руками с применением желонки, ее можно изготовить из трубы длиной 2-3 метра. Толщина стенки может достигать 1 см. в нижней части предусмотрен башмак с клапаном лепесткового типа. Это пластинка из листового металла, которую прижимает пружина средней упругости.

Нижние торцевые грани затачиваются внутрь. Верхний торец запечатывается железной сеткой. К желонке прикрепляется кронштейн для крепления троса. В такой комплектации в момент удара о грунт разрыхленная порода попадает в стакан, и клапан не дает ей возможности выпасть в процессе подъема. Через каждые 5-10 опусканий его нужно чистить.

Изготовление иглы для абиссинского прокола

Используется толстый металлический прут из твердых сортов стали. Диаметр должен быть таким, чтобы при ударных нагрузках металл не ломался, не сжимался и не гнулся. Наконечник закаляется и затачивается. Суть метода в том, чтобы проколоть ударами кувалды прут в почву. Выбирать ничего не придется. Достаточно после окончания работ вынуть его и вставить обсадную трубу с фильтром.

Мы в соцсетях

Дизайн квартир и офисов — это просто!

Монтаж колодезного ворота с рукояткой

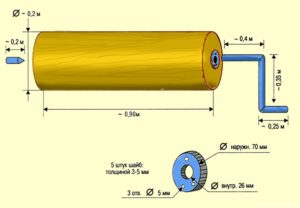

Схема колодезного ворота с рукояткой.

Укрытие делают как для скважины, так и колодца. В последнем случае нужно подумать о таком устройстве, как ворот для подъема воды.

Для него нужно взять бревно диаметром в 25 см и длиной до 95 см. Дополнительно необходимы прут из металла для рукояти и стойки, чтобы зафиксировать конструкцию.

Бревно очищают, выравнивают, поверхность шлифуют, а края стыкуют металлическими хомутами, чтобы предотвратить возможную деформацию ворота. В торцевых частях продевают отверстия для прута.

Их диаметр — до 22 мм, а глубина — до 50 мм. В 1 из отверстий вставляют прямой прут, а в 2 — Г-образной формы (для рукоятки). Готовую конструкцию подвешивают на стойки. Металлическая цепь с ведром наматывается на последнем этапе.

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Принцип работы скважины на воду

Скважину монтируют для забора воды из подземных водных источников, при этом проводят следующие операции:

• Производят бурение почвы, используя различное оборудование и инструменты в зависимости от глубины, вида водозаборного источника и особенностей строительства скважин в данном районе.
• В полученный канал до водоносного горизонта опускают обсадные трубы с фильтром на конце, соединенные между собой в монолитную колонну посредством резьбового соединения.
• Производят подъем воды с использованием ручных или электрических насосов для скважины поверхностного и погружного типа, подключенных к водопроводной линии при помощи труб.
• Поступающую в дом воду накапливают в водозаборной емкости большого объема, расположенной на верхних этажах или организуют автоматическую систему подачи воды при помощи приборов.

Простой расчёт

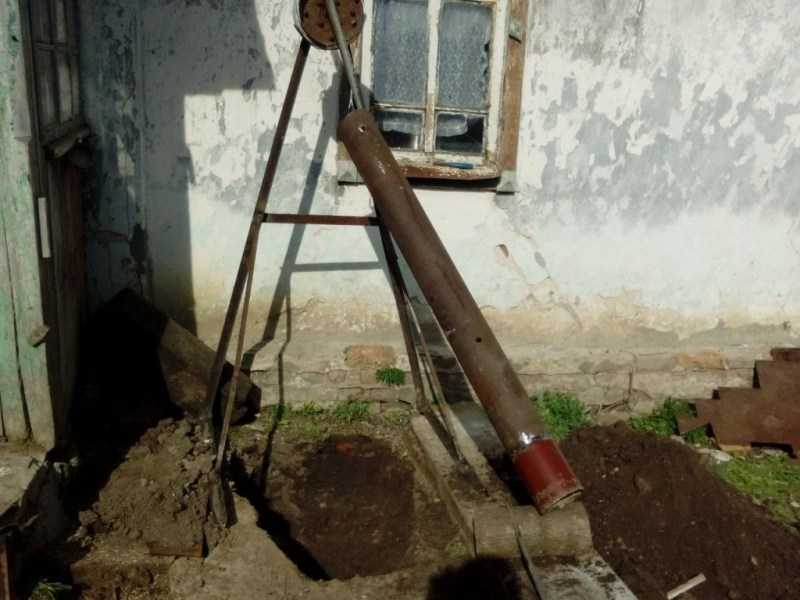

Бурение при помощи желонки

Для работы понадобится специальная тренога, желонка или, так называемый, забивной стакан. Рабочий инструмент представляет собой трубу с острыми краями и специальным клапаном для забора грунта.

Инструкция, как сделать самодельную скважину с организованной подачей воды:

1. В подготовленном месте сделать небольшое углубление (например, используя бытовой бур).
2. Над углублением установить треногу.
3. На треногу подвешивают желонку или забивной стакан на прочный трос.
4. Сделать несколько достаточно сильных ударов рабочей частью, чтобы захватить как можно больше грунта.
5. Вытащить рабочую трубу их шахты, вынимая почву на поверхность.

При увеличении глубины продавливания желонки в почву следует опускать в шахту обсадную трубу, чтобы предупредить обваливание стенок скважины. Работа с использованием данной методики достаточно трудоёмкие, поэтому требуют дополнительной помощи.

Особенности монтажа кессона своими руками

При самостоятельном обустройстве скважины на воду необходимо разбираться с основными этапами проведения монтажных работ по установке кессона. В принципе работа не очень отличается от других подобных мероприятий единственно нужно учитывать небольшие нюансы, которые обусловлены материалом изготовления устройства. При этом основные этапы установки металлического изделия состоят из определённой последовательности.

1. Обустройство котлована, которое состоит из копки ямы определённых размеров, которые должны быть на 200–300 мм шире корпуса кессона. По глубине котлован должен быть таким, чтобы общая конструкция возвышалась над поверхностью земли минимум на 150 мм. Это позволит не допустить затопления резервуара в случае весеннего паводка или ливневых дождей.
2. Установка гильзы на обсадной трубе. Для этого обустраивается отверстие на дне резервуара. Традиционно оно проделывается по центру или с небольшим смещением, если это обусловлено особенностями конструкции. К отверстию приваривается гильза по длине, составляющая 100–150 мм. По диаметру она должна быть немного шире наружной части обсадной трубы. Важным требованием является лёгкость одевания гильзы на трубу.
3. На следующем этапе устанавливаются ниппели для пропускания водонапорной трубы, которые монтируются при помощи сварочного аппарата на корпусе кессона.
4. Непосредственный монтаж кессона. Для этого обрезается обсадная труба немного выше уровня грунта. Резервуар устанавливается на брусьях над горловиной скважины таким образом, чтобы гильза совместилась с обсадной трубой. Проверяется точность совпадения отдельных элементов и резервуар спускается вниз по обсадной трубе путём удаления подложенных брусьев. Ёмкость должна монтироваться строго в вертикальном положении, после чего к её днищу приваривается труба, герметизирующая кессон. Затем сквозь ниппели пропускается водонапорный трубопровод.

Устройство водяной скважены

Хочется уточнить, что обустройство питьевой скважины на воду своими руками может проводиться и без кессона, но тогда гарантировать бесперебойность подачи воды в загородном доме в зимний период не удастся. Поэтому на этом этапе лучше не экономить, чтобы не остаться без водоснабжения в самый неподходящий момент.

Принцип работы и устройство

Мембрану для гидроаккумулятора визуально можно сравнить с медицинской грелкой, которая вмещает в себя около 24–50 литров воды. Существуют баки больших размеров, вмещающие более 100 литров. Они имеют грушевидную или бутылочную форму. Вне зависимости от внешних данных мембрана призвана выполнять определенные функции. Она состоит всегда из эластичных материалов. Емкость вставлена в металлический корпус бака, чем делит его пополам. Одна часть предназначается для воды, а вторая – для воздуха.

Мембрана обладает такой конструкцией, чтобы при включении насос закачивал воду в бак. Наполнение емкости происходит строго до определенного уровня, чтобы достигнуть максимально дозволенного давления. Уровень давления можно увидеть на реле насоса, который обычно варьируется в диапазоне от 1,7 до 3 атмосфер. При достижении давлением точки максимума насос автоматически прекращает свою работу. Вода же останется под текущим давлением, что позволяет ей с нормальным напором вытекать из крана. Это происходит, поскольку сжатый воздух, который находится внутри бака, больше не воздействует на воду.

Выводы и полезное видео по теме

Обустройство скважины с бетонным кессоном:

Наглядное пособие по монтажу кессона и оборудования для скважины:

Устройство скважины своими руками — процесс ответственный и трудоемкий. Выполнить работы грамотно можно только при наличии определенных знаний и навыков. Но нет ничего невозможного, залог успеха — правильный подход и тщательная подготовка.

Нужно взять на вооружение ключевое правило: в устройстве скважины нет узлов второстепенных. Если какой-то момент является для вас проблемным, доверьте решение вопроса специалистам, чтобы впоследствии не пришлось обустраивать новую скважину.

Расскажите о том, как сооружали кессон над устьем скважины на загородном участке собственными руками. Поделитесь технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
