Устройство водоснабжения в частном доме

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Цена водоснабжения частного дома под ключ

Бурение скважины (двойная труба) – от 2 200 руб/м.п.
Установка кессона, обустройство скважины, автоматика – от 125 000 руб.
Прокладка трубы от скважины до дома, включая земляные работы – от 3 500 руб/м.п.
Цена монтажа труб системы водоснабжения внутри дома в значительной степени зависит от материала стен и числа точек. Очевидно, что в доме с монолитным бетонным каркасом или
полностью монолитными стенами стоимость работ будет выше, по сравнению с домами которые построены из газосиликатных блоков.
Монтаж и подключение септика (включая стоимость септика) – от 90 000 руб.
Все материалы, поставляемые нами, подлежат обязательной проверки сертификатов качества и подлинности продукции, а все наши поставщики проверены временем наших взаимоотношений. Мы выполним устройство водоснабжение частного дома и монтаж
водопровода внутри дома под ключ по самым высоким стандартам качества.
Наша компания обладает необходимым опытом для создания системы автономного водоснабжения загородного дома на самом высоком уровне. Мы подскажем Вам какой источник использовать для подачи воды в дом будь то скважина или колодец. Подберем
для Вас систему фильтров для водоподготовки дома. Данная система важна т.к. на прямую влияет на сроки службы бытовых приборов и сантехнического оборудования.

Устройство типовой водопроводной системы

Любая водоподающая система дома состоит из 2-х основных частей:

1. Внешней.
2. Внутренней.

Внешняя часть предназначается для соединения источника с внутридомовой водопроводной системой. Самую простую конструкцию имеет система, связывающая дом с централизованной магистралью.

Это обычный трубопровод, снабжённый водозапорной арматурой для перекрытия, при необходимости, подачи воды. При снабжении дома водой от собственного источника, в водопроводную систему включается подающий насос, автоматизированные реле управления, фильтры и т.д.

Внутридомовая часть системы состоит, помимо собственно трубопровода, из:

• Регулирующих и запорных кранов.
• Водонагревательных бойлеров.
• Водоразборного оборудования – сливных кранов и смесителей.
• Разводящей сети.

На сегодня существует два основных типа внутренних систем водоснабжения:

• Самотёчная.
• Водонапорная.

В первом варианте вода подаётся не прямо в сеть, а в бак, установленный на высоком месте – верхнем этаже здания, или в мансарде. Оттуда вода, под действием силы гравитации стекает вниз, заполняя внутреннюю трубопроводную систему.

В варианте с напорной системой внутренняя сеть заполняется при посредстве подающего насоса, либо дополнительно насосной станции, снабжённой гидроаккумулятором.

Особенности

Водоснабжение частного дома – это обеспеченность постройки указанного типа водой. Существуют различные решения, позволяющие обеспечить жителей дома водой в зависимости от того, какие водоисточники есть неподалеку от постройки. Необходимо отметить, что о нормальном снабжении водой можно говорить, лишь если жители, которые живут в нем, не испытывают никаких проблем в обеспеченности водными ресурсами.

Регулирование этого вопроса должно осуществлять по главному нормативному акту – СНиП 2.04.01-85 под названием «Норма расхода воды потребителями». Регламентация расходования воды по этой норме составляет от 80 до 230 литров на человека в сутки. Такой большой разброс зависит от того, есть ли в доме канализация, душ или ванная, колонка, осуществляющая подогрев воды, а также водоснабжение централизованного типа.

Понятно, что в многоэтажках данный вопрос вообще практически не стоит по причине наличия большинства из вышеперечисленных благ. А на даче или жилом коттедже придется обеспечивать водоснабжение собственными силами.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом

Принципиальная схема подключения насосной станции

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.

Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх

Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения, утвержденные и действующие в стране.

Важность правильного проектирования

• Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
• Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
• В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
• Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Выбор источника водозабора

Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.

От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.

Вариант #1. Водопровод из колодца

Самый простой «дедовский» метод – вырыть колодец. Глубина его зависит от залегания водоносного слоя – до 10 – 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.

Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием

Вариант #2. Водяная скважина

Оптимальный вариант – обустроить скважину. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.

Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.

Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации. Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки

Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды

Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.

Вариант #3. Подключаемся к центральному водопроводу

Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.

Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.

Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено

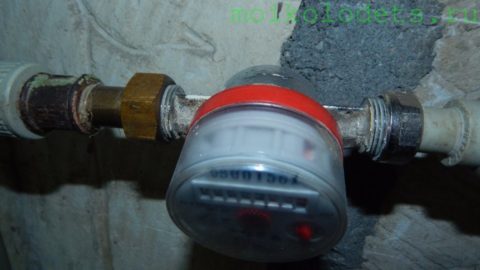

Бесконтрольно пользоваться такой водой тоже нельзя, за каждый использованный кубометр придется платить по установленному тарифу. Исходя из всего вышеперечисленного, не только многие дачники, но и жители частных домовладений делают свой выбор в пользу бурения скважины на своем участке.

Особенности горячего водоснабжения частного дома

Для того, чтобы организовать горячее водоснабжение частного дома используют электрические бойлеры, газовые колонки, и котлы на твердом или жидком топливе. Каждый из этих вариантов имеет свои особенности, плюсы и минусы. В последнее время все более популярными становятся твердотопливные котлы на пеллетах, шелухе, опилках и прочих отходах деревообрабатывающего или бумажного производства.

Котлы позволяют организовать отопление частного дома и горячее водоснабжение – одновременно с этим лучше справляются двухконтурные модели. Они отличаются высоким КПД, простотой обслуживания, экономичностью, недорогим топливом и долговечностью. Одним из наиболее оптимальных вариантов организации горячего водоснабжения является применение буферных емкостей (теплоаккумуляторов).

Наглядно про применение теплоаккумулятора в этом видео:

Заключение

Правильно спланированная система водоснабжения частного дома, плюс корректно подобранное оборудование и качественный монтаж всех элементов позволяют эксплуатировать систему на протяжении многих десятков лет, без каких-либо платежей и особых проблем.

Материалы для быстрого мытья окон

Какие нужны трубы для системы водоснабжения в доме

Выбирая трубы, следует обратить внимание, из какого материала они изготовлены. Самыми качественными и дорогими являются трубы, изготовленные из меди

Они не подвержены никаким влияниям, выдерживают перепады температур и давления, подавляют развитие патогенных микробов. Наиболее распространены трубы из металлопластика, т.к. в них не накапливаются минеральные отложения, они не подвержены ржавчине. Недостатками являются склонность к промерзанию и невыдерживание перепадов температур.

Схема водоснабжения от скважины

Трубы из стали долговечны, но если была нарушена технология производства, они могут ржаветь. Трубы из полипропилена хороши только для холодного водовода. Диаметр труб определяют в зависимости от расстояния от источника до потребителя: более 30 м – 32 мм, до 30 м – 25 мм, до 10 м – 20 мм. К сантехнике трубы должны быть от 10 до 15 мм.

Смотрите видео: Водопровод в частном доме, монтаж

Схема разводки выглядит так:

• при помощи насоса вода идет в накопительную емкость, установленную на возвышении;
• ставится тройник с запорами, направляющий поток воды к нагревателю и холодному водоводу;
• устанавливаются фильтры;
• выводится одна ветка к водонагревателю и другая к бойлеру, а от них к приборам, трубу крепится с помощью переходника.

Давление воды в доме зависит от качества установки труб, верного выбора их диаметра, расположения источника относительно приборов потребления.

Полезная статья: водоснабжение в загородном доме

Зная, как провести водопровод в частный дом от центрального водопровода, вы сможете существенно повысить комфорт с минимальными затратами. Смотрите видео, схемы и чертежи, тогда большую часть работ получится провести самостоятельно, без привлечения специалистов.

Децентрализованное водоснабжение

Если собрались переходить на децентрализованное водоснабжение, учитывайте свойства грунта, глубину и состояние внутренних вод. А также будьте готовы установить насосное оборудование и фильтры для очистки воды.

ВАЖНО! За пользование автономной системой платить не нужно, однако насосное оборудование и обустройство скважины или колодца стоит дорого. Советы для выбора места под сооружения для забора воды:

Советы для выбора места под сооружения для забора воды:

1. Нужно устанавливать на расстоянии в 20-30 метров от очистных систем, компостных ям и других потенциальных источников загрязнений.
2. Участок должен быть без подтоплений.
3. Вокруг скважины или колодца должна быть специальная отмостка (не уже 2 метров). Поверхностная часть должна быть на расстоянии в 80 см от земли, сверху прикрыта крышкой.

Особенности водоснабжения из скважины

Вода из скважины

Есть два типа скважин для водоснабжения дома:

1. Скважина «на песок».

• Глубина от 15 до 40-50 м, срок эксплуатации – от 8 до 20 лет.
• Если водонос расположен неглубоко, можно пробурить вручную.
• Для подачи воды понадобится установка насосного оборудования и фильтров.

1. Артезианская скважина.

• Глубина до 150 м, срок эксплуатации – до 50 лет.
• Бурит только специальная техника.
• Вода поднимается сама, за счет собственного давления.
• Насосы используют только для транспортировки.
• Такую скважину регистрируют и оформляют на неё паспорт.

Плюсы скважины:

• стабильный объем воды;
• высокое качество воды;
• не нужно регулярно ремонтировать.

Минусы скважины:

• бурение — дорогостоящая процедура;
• срок эксплуатации меньше, чем у колодца;
• нужно использовать дополнительные дорогостоящие насосы.

Чаще всего скважины состоят из устья и надземной части. Устье сооружают в подземной камере – кессоне. Также у водозаборного устройства есть ствол. Его стены укрепляют обсадными трубами из стали. и водоприемная часть (состоит из отстойника и фильтра).

Колодец для водоснабжения

Это самое простое решение для автономного водоснабжения, если водоносный горизонт мощный и расположен на уровне 4-15 м.

Водоснабжение из колодца

Чаще всего колодец сооружают из бетонных колец или кирпича. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водоприемной и водовмещающей частей.

Вода внутрь колодца поступает через дно или стенки. В первом случае для дополнительной очистки воды на дно кладут гравийный донный фильтр.

Если вода поступает через стенки, делают специальные «окна» и насыпают в них гравий, который также служит фильтром.

Плюсы колодца:

• несложно построить;
• можно вручную поднимать воду, если отключили электричество;
• низкая стоимость насосов;
• долго служат — более 50 лет.

Минусы колодца:

• Качество воды: туда могут проникать грунтовые воды с частицами земли и ила.
• Чтобы вода не переливалась, колодец нужно регулярно чистить.
• Уровень воды зависит от времени года, так что в жаркую погоду неглубокие источники могут засохнуть.

Колодец можно построить своими руками, для этого понадобятся кольца-ЖБИ, тренога с лебёдкой, ведра и лопаты. Колодец неприхотлив в обслуживании, доступ к источнику воды удобен.

Вариант с колодцем подойдёт в следующих случаях:

• если уровень потребления воды среди жильцов дома — низкий;
• есть мощный защищенный источник с хорошей водой;
• если нет других вариантов.

Последовательность при организации системы водоснабжения

При процессе обустройства водоснабжения дома нужно соблюдать определенную последовательность. После того как источник воды готов, монтируют:

• наружный и внутренний трубопровод;
• насосное и дополнительное оборудование;
• фильтры для очистки воды;
• распределительный коллектор;
• водонагревательное устройство.

В конце подключают сантехнические приборы.

Оборудование для автоматической подачи воды

Чтобы вода бесперебойно подавалась из автономных систем водоснабжения используют насосное оборудование. Отдельные насосы — погружные или роторные и насосные станции.

Насосная станция

Перед покупкой нужно учитывать следующие характеристики:

• Расход воды;
• Минимальный столб подачи воды;
• Самую высокую точку водопотребления;
• Глубину скважины;
• Номинальный напор (указан в паспорте);
• Производительность (м³/час).

Типы насосного оборудования и особенности выбора

Для колодца используют следующие виды насосов:

1. Погружной или глубинный насос. Одна его часть подвешена на тросе в воде. С землёй насос соединён шлангом для подачи воды и кабелем электропитания. Чаще всего использую для сельскохозяйственных нужд, реже для водоснабжения жилья.
2. Поверхностный насос или насосная станция. Расположен на поверхности (может хранится даже в доме). На глубине установлен шланг с фильтром, над ними — обратный клапан. Он не позволяет воде стекать обратно. Если помпа выключена — воду качать легче.

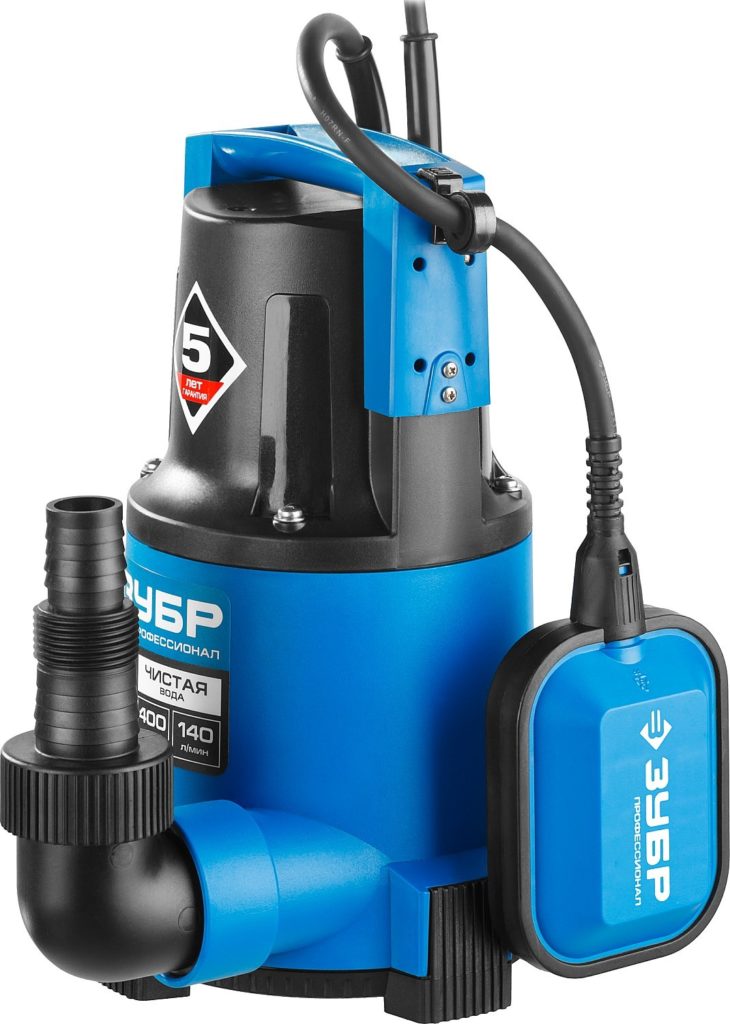

Погружной насос

При покупки насосного оборудование нужно учитывать следующее:

• глубину источника;
• максимальное количество водопотребления;
• минимальный размер столба воды;
• общий расход жидкости;
• технические характеристики оборудования: напор насоса и расход воды.

ВАЖНО! Автономная система будет работать бесперебойно, если в трубах стабильный напор воды. Чтобы поддерживать напор, насос должен работать постоянно

Поэтому рекомендуют покупать качественные насосные системы, которые рассчитаны на большие нагрузки и длительное время работы.

Насосную станцию нужно расположить так, чтобы она не замёрзла зимой. Обычно её размещают в подвале, на кухне или в цокольном этаже дома.

Источник водозабора соединяют с насосной станцией с помощью трубы (на конце должен быть фитинг из латуни, с переходником). К фитингу присоединяют тройник и сливной кран. Это нужно для того, чтобы в случае сбоев, отремонтировать водопровод и отключить подачу воду.

Подключают обратный клапан. Он не даст воде двигаться в обратном направлении. Если нужно повернуть трубу, которая направлена к станции, устанавливают угол на 90º.

Затем подключают следующие элементы:

• шаровой кран, включающий и отключающий подачу воды;
• сетчатый фильтр, для грубой очистки;
• если насос находится у источника водозабора, внизу трубы нужно подключить демпферный бак или гидроаккумулятор, а сверху – реле давления (эти элементы должны быть в комплекте с насосной станцией);
• датчик, который защитит насос от работы вхолостую;
• фильтр тонкой очистки;
• переход на дюймовую трубу.

4 Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром  ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Нормативные требования

Теперь пришло время изучить нормативные документы. Есть ли в них какие-то рекомендации относительно того, что нужно для водоснабжения частного дома?

Источником информации для нас послужит свод правил за номером 30.13330.2012, регламентирующий сооружение внутренних водопроводов и канализации. Для удобства читателя мы выделим актуальные для нашего случая пункты СП.

• Температура горячей воды на выходе из крана или смесителя должна лежать в диапазоне 60-75 градусов;
• При значительном расстоянии от водонагревателя до дальних точек водоразбора в системе горячего водоснабжение следует предусмотреть непрерывную циркуляцию воды;

Схема циркуляционного горячего водоснабжения

Редуктор на вводе воды в доме автора статьи

При совместной прокладке водопровода и канализации трубы водоснабжения монтируются сверху. При совместной прокладке труб горячего и  холодного водоснабжения разводка ГВС выполняется выше разводки ХВС;

Горячие трубы разводятся над холодными

Длинные участки розливов и подводок ГВС, выполненные из полимерных материалов (прежде всего из полипропилена), должны снабжаться компенсаторами удлинения при нагреве;

Компенсатор удлинения на стояке горячей воды

На холодном водоснабжении допускается использовать материалы с расчетным сроком службы при штатном давлении как минимум в 50 лет, на горячем — в 25. При этом гидравлическое сопротивление трубопровода не должно увеличиваться в процессе его эксплуатации;

Диаметр счетчика — 15 мм

Перед счетчиком устанавливается запорная арматура и фильтр грубой очистки.

Всесезонный или летний вариант

Существует два типа водоснабжения дачного участка, он выбирается в зависимости от потребностей владельца дома и глубины расположения воды.

Упрощенный или летний. Подойдет для тех, кто приезжает на дачу только в период с весны по осень. Можно обойтись без капитального и дорогого водопровода и сделать стационарный или разборный вариант. Используя разборный водопровод коммуникации можно проложить по поверхности, а потом их разобрать и убрать на зиму. При стационарном монтаже также используются самые простые технологии, силиконовые или резиновые трубы, которые закапываются под уклоном на глубину 1 м и остаются там постоянно, в необходимых точках выводятся разборные краны. Единственное требование – спуск воды с труб системы, чтобы из-за морозов не повредился трубопровод.

Такая система подойдет только для временного проживания, если на даче планируется отдыхать и зимой, нужен более надежный водопроводИсточник eltctricon.ru

Зимний или всесезонный. Разработка этого варианта более сложная, затратная по времени и средствам. Учитывается уклон рельефа и максимальная глубина промерзания грунта. Для подачи воды применяется насос, который сможет выдавать оптимальный напор, это смогут просчитать специалисты. Трубы укладываются под углом в направлении подземных вод на глубине минимум 20 см ниже точки промерзания земли. При использовании утеплителей трубы могут располагаться на глубине до 30 см от поверхности. Утепление требуется колодцам и насосам. Необходимо помнить, что есть модели станций, размещение которых возможно только в помещении с плюсовой температурой круглый год.

Важно помнить, что утепление также требуется всей канализационной системе, которая находится за пределами отапливаемых помещений. Утепление требуется не только трубам, но и колодцуИсточник stranapap.ru

Утепление требуется не только трубам, но и колодцуИсточник stranapap.ru

Выводы и полезное видео по теме

Видео #1. Обзор узла ввода в подвале частного дома:

Видео #2. Возможные ошибки при организации ввода ХВС в коттедж:

Видео #3. Разбор завода в дом холодной воды из колодца:

Организовать подачу воды и ее ввод в частный дом несложно. Если выбрана схема с централизованным снабжением с водоканала, то все работы придется перепоручить сторонним монтажникам. Самому здесь сделать можно только разводку труб внутри коттеджа.

А вот автономное водоснабжение возможно обустроить и самостоятельно. Главная сложность – скважина и колодец. Но даже их пробурить и выкопать вполне получится своими руками.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы по заинтересовавшим или неясным моментам, размещайте фото по теме статьи. Делитесь полезной информацией, которая может пригодиться посетителям сайта.

Выводы и полезное видео по теме

Для того, чтобы понять, как нужно прокладывать водопровод на даче, посмотрите эти наглядные видео-пособия. Их них вы узнаете, как монтировать водопровод из колодца, водяной скважины, а также как сделать на даче летний вариант водоснабжения.

Видео-обзор прокладки водопровода с поверхностным насосом из колодца:

Инструкция по устройству дачного водопровода летнего типа:

А это инструкция по подключению всей аппаратуры – реле давления, реле сухого хода и т.д.:

Если вы будете придерживаться всех наших рекомендаций, вы сможете проложить водопровод на своей даче без привлечения профессионалов.

Пытаетесь самостоятельно обустроить дачный водопровод или есть успешный опыт реализации водоснабжения? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов. Форма для связи расположена ниже.
