Расчет освещенности по нормам

Организуя освещение в жилой комнате, нужно сделать расчет количества осветительных приборов по нормам, чтобы в комнате было комфортно находиться. Нормы СанПиН предлагают несколько вариантов расчета для жилых помещений.

Таблица СНиП (СП) для различных помещений

Исходя из площади комнаты

На один квадратный метр устанавливается лампочка в 25 Ватт. Так, для комнаты в 15 м² рассчитывается норма света 25 х 15 = 375 Вт.

Можно воспользоваться таблицей рекомендуемой освещенности

Специалисты разработали рекомендуемые нормативы освещенности, приведенные в таблице 3.

Тип света	Помещение	Вт/м²
Приглушенный	Спальня	10–12
Средний	Кабинет	15–18
Яркое освещение	Гостиная	20

В данной таблице приведены нормы по лампам накаливания. В случае использования других вариантов осветительных приборов необходимо подобрать нужный вольтаж.

Пример расчета для рабочего кабинета площадью 20 м².

20 м² х 15 Вт/м² = 300 Вт

Итого 2 лампы по 150 Вт или 3 по 100 Вт.

Вечером

Расчет с учетом высоты потолка

Этот вариант расчета освещения на 1 кв. м в квартире более точен, потому что здесь учитывается поправочный коэффициент на высоту потолка, который можно взять из таблицы 4.

Высота потолка, м	Коэффициент
До 2,7	1
2,7–3	1,2
3–3,5	1,5
Свыше 3,5	2

Здесь расчет производится по формуле:

H x S x K = SP, где:

SP – поток света, Люмен;

Н – норматив из СНиП;

S – площадь помещения, м²;

К – поправочный коэффициент.

Например, для спальни при нормативе 150 Лк площадью 17 м2 с высотой потолка 2,5 м он будет вычисляться так:

150 х 17 х 1 = 2550 Лм.

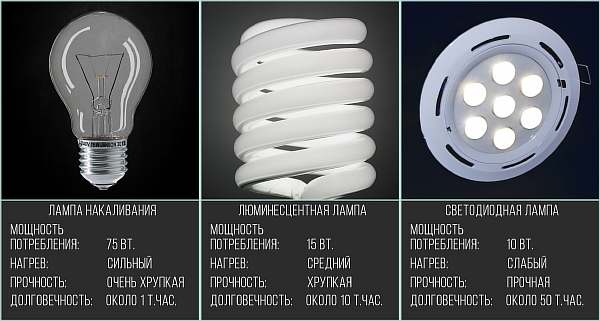

Характеристики ламп накаливания, люминесцентных и светодиодных

Для указанной комнаты необходим световой поток интенсивностью 2550 Люмен. Этот показатель производители указывают на упаковках. У разных поставщиков значения могут различаться, что следует уточнять в магазине. Так, светодиодная лампа мощностью 12 Ватт имеет световой поток 900 Лм.

2500 Лм / 900 Лм = 2,8 шт.

Приводим к округлению, ≈ 3 шт.

Для спальни с указанными параметрами необходимо 3 светодиодные лампы мощностью 12 Вт.

Нормы в Люксах

Зная эти способы, можно рассчитать интенсивность освещения для любого офисного или жилого помещения. Для производственных помещений показатели устанавливаются исходя из требований охраны труда.

Расчет требуемого количества ламината в м²

Как рассчитать количество точечных светильников?

Поскольку в точечных моделях осветительных приборов установлен один источник света, для расчета количества приборов используют формулу: Е/Ф, где Е — общая нормативная освещенность помещения, а Ф — световой поток излучения 1 диода.

Количество точечных светильников в 300 Люмен для гостиной в 18 кв. м. составит:

18*150/300=9 штук.

Какое количество светильников для потолка Армстронг действует на квадратный метр? С учетом стандартов на 5 кв. м. помещения требуется 1 такой светильник.

Расчет освещения без люстры: количество светильников в помещении

Не обязательно использовать люстру в помещении. Достаточно оборудовать потолок точечными светильниками, равномерно распределяющими свет по всей комнате.

С точки зрения комфорта не рационально использовать мощные светодиоды. Лучше приобрести больше лам с меньшей мощностью, но разместить их равномерно по всей комнате.

Расчет светодиодного освещения с люстрой

В данном случае лучше пойти следующим путем. Сформируйте схему освещения, в которой будет фигурировать люстра и точечные светильники.

Этапы процедуры:

1. Определяют суммарный световой поток для зоны, освещаемой люстрой.
2. Подбирают под зону прибор с учетом его мощности.
3. Рассчитывают световой поток для других зон, подсвечиваемых светодиодами.
4. Определяют количество led-ламп.
5. Подбирают их мощность.

Возможные неточности и погрешности при расчете освещения

Случается так, что после самостоятельной замены классического освещения на LED света в помещении недостаточно. Дело в том, что на качество свечения влияет окрас потолка, стен и пола. При определении интенсивности светового потока учитывают коэффициент отражения: темный цвет — 10%, серый фон — 30%, светлый фон — 50%, а приближенный к белому или белый — 70%. Общий коэффициент отражения является усредненным показателем. Если у вас серый пол, белые стены и белый потолок, он будет равен 0,57 ((0,3+0,7+0,7)/3). Световой поток заданных осветительных приборов умножается на средний коэффициент.

Расчет уличного освещения светодиодными светильниками

Для наружного освещения (двор, сад, парк) используют следующую формулу:

n = E*S*k*Z/F*ȵ, где

n — количество осветительных приборов;

E — номинальное освещение;

S — площадь территории;

K — коэффициент длительного использования;

Z — коэффициент неравномерного распределения света;

F — показатель излучаемого света;

ȵ — коэффициент отражающих способностей на участке.

Пример

Для территории в 100 кв. м. действует норма освещения в 10 люксов на 1 кв. м. Мощность прожектора составляет 40 Вт, а светимость 90 лм/Вт. Коэффициент отражающей способности — 0,5, коэффициент длительности использования — 1,1, а показатель неравномерности распределения — 1,2.

Расчет:

F = 40*90= 3600 лм

n =10*100*1,1*1,2/(3600*0,5) = 0,7.

В таком случае нам понадобится 1 прожектор.

Таким образом, количество светильников подбирается с учетом величины светового потока. При выборе светодиодных ламп для помещений ориентируйтесь на их мощность, размер помещения, нормы освещения и высоту потолка.

Монтаж светодиодного оборудования проводят с учетом производимого светового потока. Чем он выше, тем на большем расстоянии друг от друга должны располагаться приборы. Эффективным считается угол освещения в 120 градусов. Свет в помещении должен быть равномерным.

Нормы и требования по освещению

Чтобы грамотно нормировать освещение, нужно строго следовать СанПиН и иным нормативным документам. Все требования можно условно поделить на касающиеся собственно освещенности и относящиеся к качеству света. Общие для всех отраслей требования:

• освещенность достаточна для каждого человека;
• работник может регулировать освещение — направлять свет в нужную сторону, менять его интенсивность;
• кроме искусственного света обязательно присутствует естественный;
• все светильники на потолке, стенах должны быть приглушенного цвета, лампочки не вызывают зрительного дискомфорта.

Освещение при работе за ПК

Долгая, ежедневная работа с компьютером часто вызывает снижение зрения у сотрудников. Такие проблемы можно исключить или замедлить, соблюдая нормы и рекомендации:

• световой поток — 300 Лк;
• яркость элементов в осветительных приборах менее 200 кд/кв.м.;
• коэффициент естественного освещения (КЕО) — от 1,2%;
• расположение окна сбоку от места работы;
• наличие индивидуальных приборов освещения в комплексе с общими, если последних не достаточно;
• расположение локальных источников света справа от экрана;
• отсутствие бликов на мониторе;
• равномерное распределение луча света по столу и монитору.

Коэффициенты отражения окружающих поверхностей

Отражение от поверхностей — важный показатель при организации рабочего места. Коэффициент отражения поверхности означает способность основания отражать падающий световой поток. Он равен отношению света, отраженного от поверхности, к общему падающему световому потоку. Такие коэффициенты давно рассчитаны (в зависимости от материала цифры могут варьироваться):

• пол — 0,2-0,4;
• стены — 0,5-0,8;
• потолок — 0,7-0,9;
• стол, рабочая поверхность — 0,2-0,7.

Нормы освещения на производстве

Существуют определенные рекомендации по нормированию освещения в производственных помещениях. Они сильно отличаются в зависимости от точности и сложности работ. Например, для швеи, грузчика и сборщика мелких электротехнических изделий нормы совершенно разные. На производстве организация рабочих мест подчиняется таким требованиям:

• отсутствие статических и динамических теней на месте работы (они являются фактором травматизма);
• отсутствие бликов, отраженного блеска, излишней яркости, которые слепят сотрудников;
• стабильная, немигающая подсветка;
• верная цветопередача лампочек;
• физическая прочность приборов, их стойкость к вибрированию, износостойкость.

Нормы по освещенности для разных производственных отраслей:

Разряд по зрительной работе	Характеристика работы	Освещенность, Лк (в зависимости от подразрядов а,б,в,г)
1	Наивысшей точности	400-1250
2	Очень высокой точности	300-750
3	Высокой точности	200-500
4	Средней точности	200-300
5	Малой точности	200-300
6	Грубая	200
7	Наблюдение за работой	20-75

Подразряды уменьшают норму по освещенности. Так, при подразряде а — постоянной работе, она выше, далее снижается при подразряде б (постоянное пребывание в помещении с периодическим трудом), в (периодическое пребывание на работе и периодический труд), г (наблюдение за коммуникациями, оборудованием).

Отраслевые нормы искусственного освещения

Кроме сведений СНиП, которые являются общими, есть ряд отраслевых документов, разрабатываемых специальными институтами. Они устанавливаются в зависимости от типа отрасли после анализа ее специфики, и только затем переходят в разряд рекомендаций. При отсутствии конкретных отраслевых норм придется пользоваться общими.

Все нормативы в промышленности зависят от точности зрительных работ, которая делится на 7 разрядов в зависимости от величины объекта работы и сложности труда. Например, точные работы (1-4 разряды) подразумевают наличие объекта размером от 0,15 мм (наивысшая точность) до 5 мм (средняя точность). Пятый разряд (малой точности) может включать работу со светящимися объектами.

При делении работ по сложности внутри разряда учитывается цвет фона, ведь он влияет на коэффициент отражения (так, черный цвет имеет самый низкий коэффициент отражения). Нормы обязательно учитывают следующие факторы:

• длительность работы;
• напряженность труда;
• степень разрешения задачи — различение или поиск;
• число объектов в поле зрения;
• возраст сотрудников;
• квалификация сотрудников.

Ондулин — инструкция по монтажу, расчет материалов, способы крепления

Виды освещения

Существуют разные классификации освещения. Так, по локализации оно бывает таких типов:

1. Общее. Предполагает равномерное освещение помещения без наличия темных или более светлых зон. Присутствие только такого освещения обычно наблюдается в зонах, где рабочий процесс осуществляется неполное время.
2. Местное. Локальная подсветка помогает дополнительно осветить определенные рабочие зоны: компьютерный или школьный стол, технику и станки. Оно предполагает установку различных осветительных приборов в непосредственной близости от рабочего места.

Применение исключительно локального освещения согласно нормам недопустимо, поскольку в помещении неизбежно будут присутствовать перепады света — от глубокого затемнения до яркого. Это вызовет проблемы со зрением работников. По источникам света освещение также делится на несколько видов.

Естественное

Естественное освещение создается силами природы: прямыми солнечными лучами, а также диффузным (отраженным) светом небосвода. Отсутствие естественного света неблагоприятно для человека, ведь именно к нему глаза лучше всего приспособлены. Такой свет зависит от времени года и периода суток, в этом его основной недостаток. Но качество и объем поступающего естественного света зависит и от конструкции здания, количества и размера окон.

Существует даже специальная карта светового климата, состоящая из 6 зон, согласно ей должны проектироваться окна в зданиях. Естественный свет делится на такие виды:

• верхний (свет проникает через проемы на участках с перепадами высот дома);
• боковой (свет попадает через окна наружных стен);
• комбинированный (сочетание двух предыдущих видов).

Искусственное

Без искусственного освещения в сумеречное время суток, в пасмурный день или зимой, когда рано темнеет, нормальный рабочий процесс невозможен. В качестве дополнительных источников света выступают лампы, светильники, торшеры, бра и прочие электроприборы. Обычно в офисы и на производство приобретают галогенные и светодиодные лампы. Обычные лампочки накаливания сейчас применяются редко, поскольку они тратят много электроэнергии, быстро выходят из строя.

Чаще всего освещение бывает смешанным, когда естественное сочетается с искусственным. Последнее также подразделяется на следующие виды:

1. Рабочее. Обычное освещение, которое ежедневно применяется сотрудниками, помогает обеспечению рабочего процесса.
2. Аварийное. Включается только при аварии, в экстренной ситуации, когда основное освещение отключается.
3. Эвакуационное. Применяется для подсветки путей эвакуации людей при ЧС, обычно является не таким мощным, как рабочее.
4. Охранное. Используется охранным персоналом, присутствует не на всех предприятиях, а по необходимости. Не нормируется по интенсивности.
5. Дежурное. Остается включенным даже по окончании рабочего процесса (например, небольшое освещение коридоров в больших зданиях).

Гибридное освещение

Гибридными называются системы, включающие естественное и искусственное освещение. Они подходят для случаев, в которых только солнечного света недостаточно для создания соответствующего нормам уровня освещенности. При определении значения светового потока естественное освещение не учитывается – расчеты выполняются только для электрических источников.

Необходимость в гибридном освещении появляется, если значение КЕО ниже допустимого значения – 1 или 1,2%. Если этот показатель, зависящий от затененности, типа стекла и ширины окон, не соответствует норме, вместе с естественным освещением на рабочем месте устраивается искусственное. Источники света устанавливают только на тех участках, на которых КЕО ниже нормы.

Последствия неправильного освещения

Несоблюдение требований к освещению рабочих мест на любом предприятии чревато понижением общей работоспособности. Кроме того, зрение персонала утомляется, возникает прямая угроза здоровью, возможно даже развитие близорукости. На предприятиях, где руководство халатно относится к вышеизложенным требованиям, повышается риск производственного травматизма, может также увеличиться количество брака. Нередки случаи, когда возникает текучка кадров. Ведь многие люди внимательно относятся к собственному здоровью, и порой зрение оказывается дороже должности или наличия работы.

Требования к освещению рабочих мест, безусловно, должны неукоснительно соблюдаться. Ведь люди, как правило, проводят большую часть жизни на работе или в закрытых помещениях, где неправильное освещение может подорвать их здоровье.

Теплый или холодный

Естественный дневной свет имеет теплый спектр. Он комфортен для глаз и организма. А вот производители выпускают лампы с холодным и теплым спектром, которые имеют свое воздействие на организм.

Естественное и светодиодное освещение

Отметим наиболее важные моменты:

1. Холодное свечение по нормам рекомендуется для рабочих зон. Оно увеличивает концентрацию, тонизирует организм.
2. Теплое свечение устанавливается в зонах отдыха. Согласно нормам, оно помогает расслабиться, успокоиться.
3. Нейтральный свет – оптимальный вариант для детской комнаты и для любых других помещений.

Сравнительные характеристики

Важно учесть, что желтый и синий спектр искажают цветовосприятие в отличие от естественного света. На упаковках величина температуры света указывается в Кельвинах (К)

Желтый (теплый) спектр имеет диапазон 2700–3500 К. Синий (холодный) спектр имеет пределы от 5000–5400 К. Средние значения относятся к естественному (нейтральному) свету

На упаковках величина температуры света указывается в Кельвинах (К). Желтый (теплый) спектр имеет диапазон 2700–3500 К. Синий (холодный) спектр имеет пределы от 5000–5400 К. Средние значения относятся к естественному (нейтральному) свету.

Что такое освещение

Свет – это один из видов электромагнитных колебательных движений. Отличается он от радио- и электрических волн тем, что их длина значительно меньше. Частицы (кванты и фотоны) излучают эти световые потоки порционно. Когда они попадают на глаз человека, то зрительный нерв превращает их в ощущения (яркости и цвета, преобразуемые в изображение).

Общее освещение комнаты

Известно два вида освещения:

• Естественное, источником которого служит излучение от Солнца;
• Искусственное, производимое различными специальными устройствами и установками.

Эти виды освещения комбинируются, и на их основе создается множество других классификаций. Среди наиболее известных из них можно выделить следующие:

• Общее – создает достаточный для комфортного пребывания человека в помещении уровень освещенности;
• Зональное – воздействующее на конкретную область (зону) помещения и обеспечивающее повышенный уровень света в ней;
• Местное – предназначено для выделения объекта и места вокруг него (клавиатура, место для чтения, рабочий стол);
• Декоративное – стало популярным сравнительно недавно и используется для украшения тех или иных интерьерных решений и для повышения комфорта;
• Аварийное – включается на производствах и предприятиях во время аварийной ситуации, когда обычные электроустановки перестают нормально функционировать.

Важно! В свою очередь эти виды могут подразделяться и на другие, более мелкие категории в зависимости от функциональных особенностей и требований. Пример аварийного освещения

Пример аварийного освещения

Как измерять освещенность рабочего места без прибора в домашних условиях

Если у человека нет люксметра, то можно воспользоваться другим, бытовым и менее точным способом, для этого понадобится хороший зеркально-цифровой фотоаппарат. Достаточно его включить и немного подождать. Исходя из текущей освещенности, устройство само подстроится под нее, установив соответствующие настройки выдержки, затвора и светочувствительности.

Также, для данного замера можно воспользоваться фотофиксацией:

• Взять лист бумаги белого цвета;
• Положить его на место замера;
• Сфотографировать без использования вспышки;
• НА фотоаппарате или ПК узнать значения диафрагмы, выдержки и ISO;
• На их основе подсчитать параметр освещенности по формуле Е=125•F2•t/ISO, где F – диафрагма, t – время выдержки, а ISO – светочувствительность.

Данные можно взять из свойств файла фотографии

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

1. Норма освещённости выбранного объекта.
2. Площадь объекта.
3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

2. Ен — нормированная освещенность

Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.

Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП

Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).

Ен = 150

Подставим значение в формулу:

Фл = (Ен * S * k * z) / (N * η * n)

Фл = (150 * S * k * z) / (N * η * n)

Это интересно: Панели для кухонного гарнитура — разъясняем детально

Приборы для измерения уровня освещенности

Уровень освещенности измеряется прибором – люксметром. Это небольшое переносное устройство работает примерно так же, как и фотометр. Поток светового излучения попадает на полупроводниковый фоточувствительный элемент и начинает отрывать от него электроны, приходящие в упорядоченное движение. В результате, происходит замыкание электрической цепи. При этом, величина силы тока находится в пропорциональной зависимости с интенсивностью освещения фотоэлемента и отображается на шкале аналоговых устройств.

В настоящее время практически не осталось приборов со стрелками, им на смену пришла цифровая измерительная аппаратура. Каждый люксметр оборудован жидкокристаллическим дисплеем и фоточувствительным датчиком, расположенным в отдельном корпусе. Для соединения между собой этих двух деталей применяется гибкий провод.

Перед началом замеров освещенности люксметр устанавливается в горизонтальное положение. Современные ГОСТы требуют, чтобы для измерений использовались разные точки помещения в соответствии с установленной схемой. Естественное и искусственное освещение замеряется отдельно. При выполнении процедуры не допускается попадания на прибор даже малейшей тени. Не должно быть поблизости и любых источников электромагнитных волн. Все эти факторы могут создать помехи и повлиять на результаты измерений.

Полученную величину освещённости необходимо сравнить с параметром, установленным ГОСТом. На основании этих данных делаются выводы о достаточной или недостаточной освещенности какого-либо помещения или территории. После проведения испытаний составляется оценочный протокол.
