Правильный пирог стены в каркасном доме и бане из разных материалов

Пирог стены каркасного дома

Теплым и комфортным
каркасник будет только в том случае, если при его строительстве соблюдаются все
основные правила. Особенно это касается правильного пирога каркасной стены.

«Пирог»
стены каркасного дома – это сложная, сборная конструкция, которая обеспечивает
полную изоляцию внутренних помещений здания от окружающей среды. Именно в
пироге укладываются все основные коммуникации будущего коттеджа.

Основными ошибками,
которые допускают начинающие строители при обустройстве стен каркасного дома,
являются:

Не уделяется внимание рискам возможного появления точек росы;
В целях « ложной экономии» не монтируется слой пароизоляционного материала;
Пароизоляция устанавливается с двух сторон от утеплителя;
Не проклеиваются стыки между пароизоляционным материалом;
Ветрозащита либо не устанавливается, либо монтируется непосредственно под плитную обшивку.

Чтобы избежать этих и
многих других ошибок, достаточно использовать для строительства каркасного
надежные и проверенные годами схемы «пирога».

Правильная стена
каркасника выглядит следующим образом:

• Листовой материал (ОСП, гипсокартон,
  фанера) — служит основой для внутренней отделки помещений;
• Пароизоляционная мембрана (полиэтилен) — не
  позволяет водяным парам из жилых помещений проникать внутрь утеплителя;
• Утеплитель – обеспечивает комфортный
  микроклимат в доме;
• Наружная обшивка каркаса (ОСП, фанера, ГВЛ);
• Гидроизоляционная мембрана — обеспечивает
  защиту утеплителя от влаги со стороны улицы;
• Фасадная отделка – обеспечивает защиту
  стены от негативного воздействия окружающей среды, придает зданию
  привлекательный и законченный внешний вид.

В зависимости от
климатического региона средняя толщина стен каркасного дома составляет 30-45
сантиметров.

Пирог
стены каркасного дома с базальтовым утеплителем

В качестве утеплителя для стенового пирога каркасного дома могут применяться самые разные материалы. Одним из наиболее популярным изолятором является базальтовая вата.

В отличие от обычного пенопласта базальтовый утеплитель не подвержен горению, он не гниет, устойчив к влаге, вибрациям и абсолютно не интерес для грызунов. При использовании базальтовых плит сэндвич каркасных стен мало чем отличается от классического стенового «пирога».

Правильный
пирог каркасной стены с обшивкой ОСБ

В классическом варианте пирог каркасных стен предполагает установку силовой обшивки плит ОСБ с наружной части дома. Однако, помимо данной схемы существует и так называемый «вывернутый» вариант стенового сэндвича, в котором силовая обшивка ориентируется внутрь каркасника. По мнению специалистов, этот способ обеспечивает более эффективную пароизоляцию и позволяет получить в итоге «дышащие» стены.

Выбор того или иного
варианта стенового пирога с плитами ОСБ зависит исключительно от застройщика,
назначения дома и проекта строительства.

Финская
технология

Финская технология каркасного строительства рассчитана на возведение домов, эксплуатация которых осуществляется в суровых климатических условиях. Стеновой пирог финского коттеджа включает в себя:

• Каркас, который собирается из бруса хвойных пород деревьев;
• Утеплитель — чаще всего, это минеральная вата в плитах или рулонах;
• Супердиффузионная мембрана;
• Древесноволокнистые плиты;
• С внутренней стороны дома вплотную к утеплителю крепится пароизоляция.

Фасадная обшивка может
выполняться вагонкой или имитацией бруса

При сборке правильного пирога
каркасной стены по финской технологии очень важно четко соблюдать порядок слоев
и использовать только надежные и долговечные материалы

Толщина
стен каркасного дома

В первую очередь, при
определении толщины стен каркасного дома следует ориентироваться на
географическое расположение будущего дома и коэффициенты теплопроводности
материалов. Сегодня существуют закрепленные ГОСТами стандартные параметры
толщины утеплителя, расчет которых выполнялся специалистами на основании
среднегодовых температур и климатических условий в различных регионах нашей
страны.

Грамотный выполненный
расчет стен каркасного здания является гарантом комфортного проживания в доме
на протяжении круглого года. Кроме того, он позволяет оптимизировать смету на
проведение строительных работ.

Как устроен пирог каркасного дома

Правильный пирог каркасного дома включает несколько слоев из последовательно уложенных материалов. В направлении от внутренних помещений к улице он выглядит следующим образом:

1. Обшивка каркаса из листового материала (фанера, гипсокартон, OSB) — служит основой для внутренней отделки, придает жесткость стеновой конструкции, защищает утеплитель от внешних повреждений.
2. Пароизоляционная пленка — является преградой для проникновения водяных паров из жилого помещения в толщу утеплителя.
3. Теплоизоляционный материал (эковата, пенополистирол и др.) — обеспечивает сохранение тепла в доме, участвует в формировании микроклимата в нем.
4. Наружная обшивка стены (влагостойкая фанера, OSB) — выполняет те же функции, что и внутренняя.
5. Гидроизоляционная мембрана — защищает “пирог” утепления от проникновения влаги с улицы, дополнительно обеспечивает ветрозащиту. О
6. Облицовочный фасадный материал — дополнительно защищает стены от внешних воздействий, придает строению эстетичный и законченный вид, формирует его стиль.

Обратите внимание! Пароизоляцию укладывают с теплой стороны строения, гидроизоляцию и ветрозащиту — с холодной, со стороны улицы. Средняя толщина конструкции каркасной стены с утеплителем — 250-300 мм (для средней полосы России)

Если дом возводят в северных регионах с суровым климатом, стеновой “пирог” может включать еще один слой теплоизоляционного материала. Его укладывают между брусьями смонтированной обрешетки. В этом случае значение увеличивается еще на 50-60 мм

Средняя толщина конструкции каркасной стены с утеплителем — 250-300 мм (для средней полосы России). Если дом возводят в северных регионах с суровым климатом, стеновой “пирог” может включать еще один слой теплоизоляционного материала. Его укладывают между брусьями смонтированной обрешетки. В этом случае значение увеличивается еще на 50-60 мм.

Стена каркасного дома — правильная очередность слоев

При строительстве жилого дома правильное размещение слоев гарантирует не только высокие качества здания, но также его долговечность, низкую частоту ремонта, практичные особенности эксплуатации. Правильный пирог «канадского» каркасного домасобирается за несколько недель и требует навыков работы с разными видами материалов: древесиной, пластиковой клеенкой (гидроизоляция), облицовочными материалами (гипсокартон, вагонка, камень) и проч. Если рассматривать устройство стандартной стены от помещения наружу, то она будет иметь следующее строение:

Отделка ОСП (ориентированно-стружечная плита), гипсокартоном, реже — вагонкой и другими видами сборочной обшивки стен;

1. Слой пароизоляции, который защитит остальные слои от проникновения газообразных веществ. Это необходимый слой, который полностью защитит утеплитель от негативного воздействия разного рода жидкостей (в т. ч. конденсата). Минеральная вата способна накапливать влагу и сбиваться в тугие комки, которые нарушают процесс термоизоляции и заметно снижают общую теплоту дома. Слой пароизоляции необходим в любом типе стены с наполнителем на основе минеральной ваты (базальтовой, стекловаты и проч.);
2. Два этих слоя крепятся на деревянный каркас из бруса или доски. Монтаж производится при помощи строительного степлера или специальных скоб. Внешняя отделка может быть присверлена, как напрямую к каркасу, так и к контробрешетке. В таком случает пространство между контробрешеткой и каркасом заполняется звукоизоляцией или слоем пенопласта (разновидность перекрестного утепления);
3. Третий слой (внутренний) — утеплитель. В каркасных домах применяются рулоны или блоки из минеральной или базальтовой ваты, стекловаты или комбинированных составов. Укладываются в специальные ниши — пространство между вертикальными и горизонтальными балками каркаса. Минеральная вата практически никак не крепится к древесине — в процессе укладки она расправляется и заполняет все доступное пространство. Это позволяет достичь максимального утепления. Каркас при этом становится уязвимым местом — дерево является «мостиком холода», потому чаще используют перекрестный каркас — еще один слой утепления, на треть тоньше основного.

После основного слоя утепления следует плита ОСБ, которая удерживает утеплитель со стороны улицы. Крепится на саморезы или гвозди. При монтаже между плитами необходимо оставить небольшой зазор — буквально 1-3 мм. Плита рано или поздно наберет немного воды и разбухнет, зазор, как таковой, исчезнет. Толщина плиты должна составлять несколько сантиметров — для лучшей защиты от неблагоприятных факторов окружающей среды.

Между плитой ОСБ и утеплителем также часто прокладывают слой влаго-ветрозащиты. Пирог каркасного дома с толстой ОСБ снаружиполностью защищен от кинетического воздействия — ударов, падений и проч. (например, от падения веток).

Следующий слой — древесная обрешетка. Это горизонтальная или вертикальная решетка из бруса или дешевой доски, которая служит крепежом для следующих слоев. Крепится на гвозди, саморезы, реже — скобы-угольники. Нередко древесная обрешетка служит каркасом для внешнего слоя утеплителя — ваты большой плотности, реже — пенопласта.

Толстый слой влаго-ветрозащиты. Это специальная мембрана, которая является главным рубежом защиты всего каркаса от внешнего воздействия. Крепится на промышленные скобы или гвозди с большими шляпками. Слои мембраны стоит накладывать внахлест друг на друга, углы дома обязательно закрываются цельным куском ВВЗ.

Еще один слой обрешетки из тонкого бруса, планок или строганной доски. Служит основой для монтажа декоративной отделки. Крепится под углом 90° по отношению к предыдущему слою.

Последний слой — внешняя отделка. Как правило, это вагонка, листы профнастила из пластика или металла, декоративные панели.

Стоит отметить, что для более сложных вариантов внешней отделки необходимо вносить изменения в первоначальный проект дома. Так, если заказчик желает сделать отделку из красивого кирпича, придется серьезно усилить не только фундамент, но также каркас. Обделка каркасных домов камнем — очень сложная техника, но она позволяет создать имитацию кирпичного дома за втрое меньшую цену.

Очередность установки слоев выглядит следующим образом:

1. Каркас;
2. Каркас под перекрестное утепление;
3. Заполнение утеплителем внешних ниш;
4. ВВЗ мембрана, внешняя плита ОСБ;
5. Второй слой утеплителя;
6. Слой пароизоляции, монтаж внутренней отделки;
7. Внешняя обрешетка, монтаж внешней отделки;
8. Косметические работы (покраска, шпаклевка, etc.).

Как правильно класть утеплитель

Утеплитель можно укладывать либо на отделанную стену, либо на только что собранный каркас. Часто для обеспечения жесткости фасада его внешняя поверхность обшивается листами ОСБ или фанеры, тогда утеплитель можно крепить прямо на эти листы. Иначе между утеплителем и внешней обшивкой фасада кладут ветрозащитную пленку или бруски для вентилируемого фасада.

Если стена утепляется листами минваты, то порядок ее укладки таков:

1. Куски утеплителя вырезаются из расчета размера ячейки каркаса с добавлением припусков в 5 см по каждой стороне. Это делается для того, чтобы при монтаже не было пропусков и неутепленных дырок.
2. Стыки между утеплителем и стойкой каркаса дополнительно утепляются полосами материала, который складывается в 2 слоя и вбивается в щели любым острым инструментом.
3. Чтобы устранить все возможные места пропуска низких температур, рекомендуется класть по 2 слоя утеплителя в ячейки каркаса и еще 1 слой прямо поверх стоек. Так обеспечивается оптимальная защита.
4. Утеплитель садится на специальный клей и при особой надобности фиксируется тарельчатыми дюбелями из пластика.
5. Во внутренней части дома обязательно нужно проложить пароизоляцию.

Естественные враги вашей домашней птицы

Наружная стеновая обшивка

Правильный пирог стены каркасного дома предусматривает двустороннюю обшивку стеновыми материалами. Так образуются наружные и внутренние поверхности стен. Они закрывают собой внутреннее содержимое стены и коммуникации. Они также декорируют строение снаружи и комнаты изнутри.

Применение изоплата для внешней обшивки.

К материалу наружной стеновой обшивки ставятся следующие требования:

• Защита от атмосферных осадков и ветра.
• Защита от взлома.
• Защита от посторонних взглядов.
• Декоративность.

В качестве наружных стеновых материалов используют следующие варианты обшивки:

• Из пластика – сайдинг.
• Из дерева – имитация бруса или блок-хаус.
• Из металла – профнастил.

Приведём краткую характеристику перечисленных стеновых панелей.

Пластиковый сайдинг

Пластиковый виниловый сайдинг – один из самых доступных вариантов стеновой обшивки каркасного дома. Его изготавливают из винила-ПВХ, который является синтетическим материалом и поэтому может быть окрашен в любой цвет. В процессе изготовления его выдавливают через щели, поэтому сайдинг может иметь любую форму. Его профиль может имитировать волну, корабельную доску, кирпичную или каменную кладку. Таким образом, пластиковый сайдинг обладает высокой декоративностью и относительно небольшой ценой.

Пластиковый сайдинг во внешней отделке.

Сайдинговые панели просто монтировать. Они крепятся к обрешётке или вертикальным стойкам каркасных опор. Панели сайдинга имеют небольшой вес, их легко поднимать и крепить на стены. Они также не создают большого давления на фундамент и не требуют его усиления

Что важно для лёгкого каркасного строения

Из недостатков пластиковой наружной обшивки выделим её недолговечность. Пластик отличается низкой ударопрочностью. Он может треснуть от сильного удара или случайного попадания рабочего инструмента, мяча. Кроме того, пластиковые панели охрупчиваются на морозе. Поэтому часто пластиковая обшивка разрушается от случайных ударов в зимний период года.

Металлический сайдинг

Металлический профилированный лист под полимерным покрытием, так называемый профнастил, широко используется для обустройства крыш не тяжёлых строений. Его также используют для стеновой обшивки каркасных домов. Он – прочнее и надёжнее пластика. Но при этом – обходится дороже ПВХ панелей.

Для долговечности листы профнастила обеспечивают двойной защитой от коррозии и намокания. Их оцинковывают и покрывают слоем полимера. Наружный полимер защищает металл от воды и влаги, а также выполняет функцию декоративного покрытия – придаёт обшивке вид и цвет.

Деревянная стеновая обшивка

Обшивка наружной стены деревом даёт возможность получить деревянный каркасный дом, который будет выглядеть как сруб или брусовое строение. В качестве стеновой обшивки используют:

Имитация бруса при каркасном строительстве.

• Имитация бруса. Удобнее использовать профилированную форму имитации бруса, в боковых сторонах которого предусмотрены выступы и пазы. Они облегчают ровную укладку имитации бруса и сборку стены.
• Блок-хаус – доска с одной выпуклой стороной или панель из нескольких досок, которая имитирует бревенчатую кладку, деревянный сруб. Доски блок-хауса собираются в общую стену с помощью соединительных выступов – шипов и пазов.
• Планкен – фасадная доска с косым профилем и скруглёнными углами. Имеет характерную особенность – доски монтируются на стену с некоторым зазором. Поэтому требует присутствия дополнительного ветроизолятора в пироге каркасной стены.

Всю деревянную стеновую обшивку обязательно обрабатывают антисептиками.

Устройство стен каркасной бани

Стена каркасной бани представляет собой деревянный каркас, пустоты которого заполнены утеплителем, облицованный листовыми материалами или вагонкой. Такая конструкция прекрасно хранит тепло, не требует затрат на нагрев, легко ремонтируются, причём допускается местный и точечный ремонт

Важно не путать каркасные и каркасно-щитовые бани, это две разные технологии строительства

К достоинствам также надо отнести практически абсолютное отсутствие усадки, позволяющее осуществить окончательную отделку сразу при строительстве. Требования к составу стен – влагостойкость и отсутствие выделения токсичных веществ при нагревании.

Совет! Также следует внимательно проследить за пожарной безопасностью, так как традиционным источником тепла в бане является печь, элемент рискованный сам по себе. Поэтому желательно при утеплении применять негорючие и нетоксичные материалы.

Пирог стены каркасной бани

Многослойная конструкция стен с утеплителем, пароизоляцией или, как вариант, многофункциональной мембраной, получила среди специалистов название “пирог”. Устройство такого пирога – главная причина обилия достоинств и полезных свойств каркасных стен.

В состав пирога обычно входит:

1. Брус 150 на 50. Часто используется обрезная доска.
2. Минеральный утеплитель, располагаемый в промежутках между деревянными частями. Наиболее предпочтительный вариант – минеральная вата плитами.
3. Ориентированно-стружечная плита (ОСП), толщина должна быть не менее 15 мм.
4. Горизонтальная обрешётка.
5. Слой утеплителя для горизонтальной обрешётки.
6. Слой гидроизоляции (или многофункциональной мембраны).
7. Вертикальная обрешётка.
8. Наружная отделка.
9. Пароизлирующий материал.
10. Внутренняя отделка. Чаще всего это – вагонка.

Фото

Вариант 1

Вариант 2 (проще)

Вариант 3 (самый простой)

Такой набор позволяет хранить тепло, не намокает, защищён от атмосферных воздействий снаружи и от впитывания водных паров изнутри. Эффективность пирога проверена многократно и сомнений в своей надёжности не вызывает.

Порядок утепления

Процесс утепления начинается после постройки каркаса из дерева, тогда и создается пирог стены каркасной бани. Первым этапом является заполнение пустот между досками каркаса утеплителем. Материал нарезается точно по размеру и устанавливается в промежутки враспор.

Важно! Необходимо тщательно подгонять куски утеплителя. Все щели и пустоты надо дополнительно заполнять монтажной пеной во избежание образования мостиков холода.
фольгой внутрь. С наружной стороны укладывается слой мембраны или ветрозащиты

Поверх него устанавливается обрешётка, на которую монтируется наружная обшивка. Между наружной обшивкой и утеплителем за счёт обрешётки получается воздушный промежуток, способствующий вентиляции и высыханию конденсата

С наружной стороны укладывается слой мембраны или ветрозащиты. Поверх него устанавливается обрешётка, на которую монтируется наружная обшивка. Между наружной обшивкой и утеплителем за счёт обрешётки получается воздушный промежуток, способствующий вентиляции и высыханию конденсата.

Защита теплоизоляции от влаги

Как уже говорилось, защитой от влаги является слой пароизоляции, укреплённый изнутри стены. В качестве изолятора применяют обычную алюминиевую фольгу, или фольгу на крафт-бумаге, которая несколько проще при монтаже. Полосы пароизолятора (или мембраны) полагается соединять между собой алюминиевым скотчем для получения герметичной отсечки. Снаружи используется похожая пленка ветроизоляции, для защиты от влаги извне.

Толщина стен каркасной бани

Основным значением является ширина досок каркаса. Рекомендуемая – 150 мм. Прибавив к этому толщину двух слоёв обрешётки, внутреннюю обшивку вагонкой и наружную облицовку получаем общую толщину стены, порядка 250 – 270 мм. Размеры условны, в каждом конкретном случае выбор строителя может пасть на материалы других толщин. Главным условием остаётся соблюдение принципа работы пирога, обеспечивающего утепление и исключающего воздействие конденсата.

Подсказка: есть мнения, что достаточно и 10-ти сантиметров утеплителя, в таком случае, сказанное выше можно уменьшить на 5 см.

Утепление стен производится непосредственно при постройке бани. Собственно, утепление и постройка – это, по сути, один процесс, который условно можно разделить на некие этапы. Могут возникать нюансы из-за использования разных видов утеплителя, добавляющие или, напротив, исключающие некоторые технологические операции. Например, утепление пенопластом влечёт необходимость дополнительного заполнения щелей и пустот монтажной пеной. Окончательную последовательность действий определяет материал используемого утеплителя.

Монтаж силового каркаса

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?

Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

• Монтируют лежень на бетонный фундамент с гидроизоляцией.
• В горизонтальном положении собирают стены каркасного дома.
• Раскладывают вертикальные несущие стойки.
• Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
• Врезают в диагональ укосины между стойками и нижней обвязкой.
• Под верхнюю обвязку во все стойки врезают ригель.
• Поднимают стены каркасного дома и крепят между собой.
• Связывают внутренние и внешние стены второй верхней обвязкой.
• Поверх обвязки монтируют балки перекрытий.

Чем обезжирить кузов автомобиля перед наклейкой скотча

Потребность в качественном обезжиривании кузова автомобиля перед наклейкой скотча, может возникнуть при необходимости закрепить на данный скотч дефлекторы, молдинги и разнообразные наклейки.

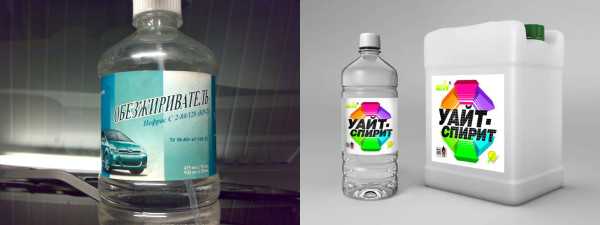

Для качественного обезжиривания можно пользоваться разнообразными средствами и способами.В статье будет описан простой, дешёвый, но действенный способ очистки поверхности автомобиля для качественной наклейки скотча, дабы в дальнейшем он не отвалился и вы бы не потеряли дорогостоящий молдинг или дефлектор.

Пред наклейкой двухстороннего скотча на кузов автомобиля очищаем поверхность уайт-спиритом и пластиковым шпателем убираем остатки старого скотча, если конечно он был.

Секрет в том, что в данных моющих средствах содержится щёлочь, она и растворяет жир, от которого мы и пытаемся избавиться. После нанесения моющих средств, смываем их водой и вытираем сухой ветошью.

Итак, финальный штрих – обрабатываем поверхность спиртом, после его высыхания нужно сразу приступать к наклейке скотча.

Не используйте для очистки и обезжиривания поверхности солярку, дизельное топливо и бензин, данные составы повредят лакокрасочную поверхность.

Итак в статье был дан ответ на вопрос «Чем обезжирить кузов автомобиля перед наклейкой скотча», ответ оказался простым и выполнимым любым автолюбителем.

Стеновой пирог – инструкция к монтажу

Работу по сборке пирога каркасного дома начинают только после жесткой фиксации вертикальных стоек, подготовке материалов и крепежей.

Наружная обшивка каркаса

Для наружной обшивки каркаса чаще всего используют листы OSB толщиной 11-13 мм. Что оправдано их прочностью, устойчивостью к деформациям, влаге и температурным перепадам. Альтернативы:

• влагостойкая фанера толщиной 10-12 мм;
• цементно-стружечные плиты;
• древесноволокнистые плиты;
• гипсоволокнистые листы.

Крепление обшивки к каркасу выполняют так, чтобы стыки листов приходились на середины стоек. При этом нижний край плит совпадает с нижним краем обвязочного пояса. Между отдельными частями обшивки оставляют температурный зазор в 3-4 мм. Он нужен для расширения материала при смене температурного режима.

Обратите внимание! При обшивке окон и дверей используют целую плиту, в которой затем вырезают проем нужного размера. В качестве крепежей использую гвозди или саморезы

Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной.

Укладка теплоизоляционного материала

В качестве утеплителя для пирога каркасника используют пенополистирол, экструдированный пенополистирол, минеральную вату, пенополиуретан. Для удобства работы их выпускают в матах, рулонах, плитах.

Утеплитель укладывают между стойками так, чтобы не оставались даже небольшие пустоты. Для этого заполнение свободного пространства выполняют до возникновения небольшого давления на каркас.

Если какие-то пустоты или зазоры все же остаются, их задувают монтажной пеной, излишки которой после расширения обрезают.

Для дополнительной фиксации материала, чтобы предотвратить его сползание, применяют клей или тарельчатые дюбели. Клей используют для укладки пенопласта, нанося его на основание плиты слоем 3 мм. Тарельчатые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых приходятся на ее середину.

В процессе работы следят за тем, чтобы стыки теплоизоляционного материала в рядах были смещены относительно друг друга на 200-300 мм.

Монтаж обрешетки

Для монтажа обрешетки в пироге каркасного дома используют брус сечением 50х50 мм или доску 50х40 мм. Их перпендикулярно крепят к вертикальным стойкам гвоздями или саморезами. Между брусьями обрешетки выдерживают расстояние в 400-600 мм.

Обрешетка не только дополнительно удерживает уже уложенный утеплитель, но и принимает на себя нагрузку листового материала для внутренней обшивки стен. Также в образованные ячейки можно уложить еще один слой теплоизоляционного материала. Принцип работы с ним тот же, что и с первым слоем.

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.

В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

• С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
• С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку
При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

• Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
• С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:

• Металлопрофиль.
• Пластиковый сайдинг.
• Можно обшить каркасную стену  деревом – вагонкой или блок-хаусом.
• Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Технология точечного крепления поликарбоната

Крепление поликарбоната термошайбой (точечное крепление).

Соединение листов между собой и крепление их к продольным опорам производится с использованием специальных профилей, к поперечным элементам каркаса панели крепятся саморезами с применением термошайб.

При крепеже листов учитывайте, что центр отверстия под саморезы должен быть расположен не ближе 36 мм от края листа. При этом диаметр отверстия должен превышать диаметр самореза или ножки термошайбы на 2,5-3 мм. Для плит толщиной 8-10 мм расстояние между креплениями выдерживается в 400-500 мм, для листов толщиной 16 мм – 600-800 мм. Сверление производится обычными металлическими сверлами с углом заточки 30˚.

При монтаже цельных длинных полотен поликарбоната (более 7 м длиной) отверстия под саморезы делаются овальными. Длинная ось овала должна быть направлена по длине полотна. Отверстия высверливаются посередине воздушного канала листа. Не допускается их делать сквозь вертикальную перемычку плиты.

Не прилагайте слишком больших усилий при закручивании саморезов через уплотнительную шайбу. Визуально не должно наблюдаться следов деформации плиты под шайбой. Саморезы вкручиваются строго перпендикулярно. При креплении материала лучше использовать термошайбы. Ножка термошайбы предохраняет панель от смятия. Не используйте заклепки, гвозди, крепежные детали и шайбы другого предназначения.
