Какие бывают терморегуляторы — типы и виды

Содержание

Термостат и терморегулятор – в чем разница

Методика заточки ножа бруском

Какие бы устройства ни придумывали, при использовании дома брусок остается наиболее востребованным.

Во-первых, это дешево: никакого дорогостоящего оборудования не требуется.

Во-вторых, ни одно приспособление не способно подстроиться под особенности конкретного клинка, а вручную это вполне возможно.

В-третьих, эта процедура больше похожа на творческий процесс, где одно неверное движение может безвозвратно погубить шедевр. Но есть те, кто получают удовольствие от такой деятельности.

Так что разберем последовательность действий при заточке.

Шаг 1: Подготовка

Понадобятся два точильных камня зернистостью около 320 и 1000 Грит Это может быть и один двусторонний камень. Еще понадобится тряпка, доска или резиновый коврик, чтобы ничего не скользило.

Перед использованием точило обязательно стоит смочить водой или мыльным раствором. Это предотвратит засорение пор частичками металла, и улучшит скольжение. Нелишне время от времени повторять смачивание в процессе работы, чтобы убрать стружку. В конце следует помыть брусок, это обеспечит его сохранность и долгий срок службы.

Шаг 2: Заточка

Сядьте поудобнее за стол и уложите камень перед собой на доску или полотенце. Расположите его под углом 45 градусов или перпендикулярно к себе как вам удобнее.

Положите нож на брусок под выбранным углом (если необходимо, воспользуйтесь любым приспособлением, удерживающим требуемый наклон), и начинайте плавные движения от пяты к кончику. Дойдя до того места, где начинается изгиб лезвия, нужно немного приподнимать рукоять. Это поможет сохранить угол.

Чтобы ознакомиться с процессом наглядно, ознакомьтесь с видео:

Такие действия придется повторить около 50 раз, до тех пор, пока не появится заусенец. Это небольшая шероховатость, которая свидетельствует о том, что лишний слой стали снят и продолжать смысла нет.

Дальше нож следует перевернуть и проделать те же действия для другой стороны. Заусенец может перейти на эту сторону, и тогда инструмент понадобится снова перевернуть и обработать. И так до тех пор, пока заусенец не отпадет.

Шаг 3: Доводка

Она потребуется, чтобы убрать все неровности, образующиеся в результате грубой отделки. Для этого используется оселок с меньшей зернистостью.

Повторите те же движения, что и в предыдущем шаге, для обеих сторон. Радует то, что делать это надо меньшее количество раз: двадцати подходов для каждой обычно достаточно.

Подойдет для этой цели и мусат, которым необходимо несколько раз провести по острию.

Шаг 4: Полировка

Это уже не обязательный этап, но если вы желаете довести клинок до бритвенной остроты, то используйте полировку кожаным ремнем и пастой ГОИ.

Для ее проведения ремень потребуется хорошенько натянуть, нанести на него пасту и провести действия аналогичные тем, что были описаны выше. Однако двигаться теперь следует не по кромке, а от нее.

Шаг 5: Проверка остроты

Результат проще всего проверить на бумаге. Попробуйте разрезать ее на весу: если лист легко поддается, то поздравляю, эксперимент прошел удачно. Рвущаяся и сминающаяся бумага говорит о том, что обработку придется продолжить.

Поможет определить качество и помидор. При попытке разрезать его тупым лезвием, плод просто сминается, поэтому ситуацию, когда острие проходит сквозь мякоть легко и не меняя форму овоща, можно назвать хорошим итогом.

Особо острые приборы умеют даже срезать волосы на руке на весу. Однако в большинстве случаев, такая режущая способность кухонному ножу и не нужна, так что не старайтесь ее добиться.

Имейте в виду, что приступая к процессу заточки своими руками, вы встретите различные рекомендации: например, что лучше двигаться “на зерно” или “от зерна”. Какие-то эксперты советуют переворачивать нож после каждого движения, таким образом не давая лезвию завернуться.

В общем, мнений масса, но главное, что вы должны соблюдать – это правильный угол и нажим. Первые эксперименты проводите на недорогих экземплярах, которые не жалко потом выбросить. С опытом вы поймете, какой из способов для вас удобнее.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

• По электронному датчику контроля температуры теплоносителя в системе отопления;
• По выносному датчику температуры воздуха;
• По температуре воздуха за пределами помещений;
• По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

• Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
• Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
• Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
• Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Это интересно: Теплоаккумуляторы для котлов отопления — рассказываем по полочкам

Общее описание устройства

Термостат отключает нагревательный прибор при достижении определенной температуры

Температурное реле или термостат является основной деталью, которая управляет функционированием бытовых приборов отопления. Также он входит в конструкцию водонагревателей и вентиляторов, климатической техники.

Термореле (термостат) – это блок управления отопительной или охлаждающей системой, выполняющий конкретные задачи:

• Экономия ресурсов. Котел или другая подобная техника с терморегулятором потребляет меньше электричества или газа. Реле отключает прибор, как только температура воздуха в помещении достигла нужного значения.
• Повышение комфорта. При наличии реле для контроля температуры не нужно следить за работой котла.
• Обеспечение безопасности. Термореле на включение/выключение оповещает пользователя о перегреве оборудования.

Подключение терморегулятора к водяным теплым полам

Терморегуляторы для систем водяного отопления пола представляют собой прибор для управления сервоприводом, регулирующим подачу теплоносителя в контур обогрева. Они могут быть как с электронным, так и ручным управлением, при этом в таких системах регулирования обычно используются датчики измерения температуры воздуха, а не пола, из-за большой инерционности нагрева.

Подключение терморегулятора к водяным теплым полам

1. Датчик устанавливают на высоте примерно 100-120 см над уровнем пола на стену, можно рядом с терморегулятором. Стена не должна подвергаться дополнительному нагреву от радиаторов отопления.
2. Монтируют цепи питания терморегулятора и цепи датчика.
3. Если используется терморегулятор с электрической связью с сервоприводом – прокладывают кабель к цепям его управления.
4. При использовании регулятора с радиоуправлением настраивают его.
5. Проверку работы системы регулирования производят с помощью внешнего термометра: устанавливают на регуляторе нужный режим и измеряют температуру в месте установки датчика в течение нескольких часов. Температура не должна существенно колебаться.

Все работы по подключению электрических цепей необходимо выполнять при отключенном автоматическом выключателе – это залог вашей безопасности!

Также читайте подробнее про водяной теплый пол без стяжки.

Распределительный щиток

Монтаж и подключение терморегулятора

Перед установкой внимательно прочитайте инструкцию по эксплуатации прибора. Обычно там содержатся следующие указания по монтажу:

• высота термостата над уровнем пола – 1.5…1.7 м;
• не размещайте регулятор с воздушным датчиком вблизи источников тепла или холода – радиаторов отопления, кондиционеров, вентиляционных отверстий;
• технологический отступ от оконных и дверных проемов – 1 м (минимум);
• соблюдайте максимальное расстояние между терморегулятором и распределительным коллектором водяных ТП (длина кабеля указывается в инструкции);
• внешний датчик располагается ровно посередине между петлями напольного обогрева на расстоянии 500 мм от стены;
• термодатчик пола монтируется внутри гофротрубы, он должен легко вытягиваться после заливки стяжки.

Приборы накладного типа прикручиваются напрямую к стене, проводка закладывается в штробах. Под встраиваемые термостаты делается углубление, ставится обычный подрозетник.

Если кабельная нагревательная секция потребляет больше мощности, чем способен коммутировать терморегулятор, нужно задействовать в схеме модульный контактор. Указанный исполнительный элемент устанавливается на стандартную DIN-рейку.

Здесь терморегулятор подает управляющий сигнал на контактор, а тот размыкает силовую линию

Некоторые версии термостатов имеют контакт для подсоединения таймера. Такое решение позволяет 1 раз в сутки снижать температуру в комнате на 5 градусов, не приобретая дорогой цифровой модели прибора. Схема с таймером представлена ниже.

Латинская буква L на схеме обозначает фазный провод, N – нулевой (нейтраль)

Перейдем к водяным теплым полам. Простейший способ – подключить терморегулятор к сервоприводу напрямую (последовательно). Только сначала выясните тип привода, «нормально открытый» нужно стыковать с замыкающим контактом прибора, «нормально закрытый» – с размыкающим. Зачастую производители ставят на клеммах соответствующую маркировку – NO или NC. Контакт COM – общий.

Чтобы реализовать многозональное напольное отопление частного дома с беспроводными терморегуляторами, воспользуйтесь следующей принципиальной схемой. Здесь не указаны номера клемм и другие подробности, поскольку оборудование разных производителей отличается маркировкой.

Сферы применения терморегуляторов

Как подключить дверной звонок

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Термостат с датчиком для теплого пола

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

Виды комнатных термостатов

Существует три вида терморегуляторов для жилых помещений:

• Электронное устройство состоит из датчика температур, передатчика сигнала и термореле. Плюс этого прибора заключается в точном определении и последующем изменении температуры в комнате. При этом удаленное управление довольно легкое и термостат может быть использован в системе «Смарт Хаус».
• Электромеханический терморегулятор имеет более упрощенное внутреннее устройство, чем электронный. Реле – основной элемент в конструкции, имеющий форму трубочки, полость которой наполнена реагирующим на изменения температурного режима веществом. Во время нагревания котельного оборудования это вещество расширяется, во время остывания, наоборот, сужается. Все скачки испытывает на себе привод, регулирующий температуру посредством электрической цепочки.
• Механический агрегат не содержит в себе электронику. Основа работы этого термостата – изменение свойств материала под воздействием температурного режима. Изменения в температуре заполняющего газовую мембрану вещества провоцируют замыкание или размыкание электрической цепочки, тем самым запуская механизмы терморегулятора.

Монтаж и подключение термостата

Устанавливать термостат лучше всего в жилом помещении. Кухня, большой холл или котельное помещение – далеко не лучший выбор, поскольку температурный режим в этих помещениях изначально нарушен, и работа отопления в результате будет нестабильной. Обычно для установки выбирают холодную комнату (угловую, например), или же комнату, в которой часто собираются люди.

Правила выбора места для установки термостата сводятся к следующему перечню:

• Непосредственно возле прибора не должны находиться какие-либо источники тепла;
• На термостат не должны попадать солнечные лучи;
• Устанавливать термостат в месте, где постоянно дует сквозняк, тоже не рекомендуется;
• По возможности стоит избегать установки термостата в непосредственной близости с электрическими приборами, поскольку они при работе вырабатывают тепло.

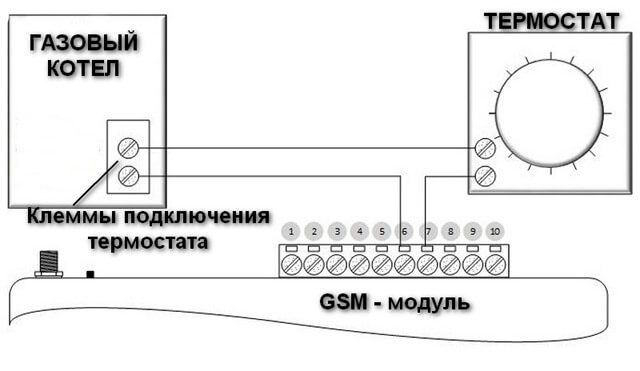

Газовый котел включается и выключается за счет реле. В подавляющем большинстве современных отопительных устройств есть специальные элементы, позволяющие выполнить подключение термостата к газовому котлу. Обычно для подключения к котлу используются соответствующие клеммы или кабель, входящий в комплект поставки термостата – перед работой стоит решить, как подключить датчик температуры к газовому котлу в конкретной ситуации.

Как подключить терморегулятор к инфракрасному обогревателю

Какой бы из приведенных выше вариантов вы ни выбрали, для его точной и корректной работы требуется правильная установка. В первую очередь это связано с выбором подходящего места, делая который вы должны учитывать следующие факторы:

прибору может навредить высокая влажность;

Процесс монтажа терморегулятора своими руками

поблизости не должны находиться источники тепла или солнечного света.

Если не учитывать эти факторы, замеры температуры будут производиться неточно, что приведет к некорректной работе отопительного прибора и его неспособности поддерживать в доме необходимую температуру.

Отдельный вопрос – подключение самого прибора к сети и инфракрасному обогревателю. Для того чтобы соединить все эти элементы между собой, необходимо использовать автоматическое реле. Именно оно будет служить источником питания для обогревателя. Рассмотрим несколько самых распространенных вариантов подключения.

Схемы подключения инфракрасного обогревателя через терморегулятор

Самая быстрая и понятная схема подключения терморегулятора к инфракрасному обогревателю – это использовать 1 термостат на 1 обогреватель. В этом случае схема соединения максимально проста: автомат имеет 2 пары проводов, одна из которых уходит к терморегулятору. Один провод – это ноль, другой – фаза. И подсоединять их нужно соответственно. При помощи второй пары проводов производится соединение с самим отопительным прибором.

Варианты подключения инфракрасных обогревателей через термостат

Второй, немного более сложный, способ подключения инфракрасного обогревателя через терморегулятор подразумевает использование параллельного подключения. Таким образом к одному терморегулятору можно подключить сразу два отопительных прибора. Одна пара проводов от автомата подсоединяется к термостату, от которого, в свою очередь, делается разводка на два разных обогревателя.

Самый сложный, но в то же время и наиболее практичный вариант – это использование одного терморегулятора на несколько бытовых обогревателей. Для этой цели необходимо использовать магнитный пускатель, а схему подключения разрабатывать индивидуально. Конечно, можно попробовать подыскать готовую, но такой способ не сможет совершенно точно гарантировать бесперебойную работу системы.

Чтобы подключить несколько обогревателей, необходимо использовать магнитный пускатель

Существуют даже производители, которые выпускают к своим приборам оригинальные магнитные пускатели, а также комплекты проводов, необходимые для их подключения. Благодаря этому производить подключение намного проще, да и качество таких товаров считается выше. Но в любом случае, если ранее вы не имели дела с электричеством, лучше доверить разработку схемы и подключение системы профессионалам.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку

Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.

Прямое подключение ИК-обогревателя

Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

— Невозможность в автоматическом режиме регулировать температуру

Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой — как только становится холодно – вы его включаете, если стало жарко — выключаете.

— Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

— Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

— Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

— Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.

Основные преимущества:

— Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

— Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

— Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.

ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

— Вам придётся занять одну из розеток помещения

— Внешний монтаж портит общий вид интерьера

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Достоинства и недостатки

Даже простой терморегулятор своими руками имеет массу достоинств и положительных моментов. Говорить же о заводских многофункциональных устройствах и вовсе не приходится.

Регуляторы температуры позволяют:

1. Поддерживать комфортную температуру.
2. Экономить энергоресурсы.
3. Не привлекать к процессу человека.
4. Соблюдать технологический процесс, повышая качество.

Из недостатков можно назвать высокую стоимость заводских моделей. Конечно, самодельных приборов это не касается. А вот производственные, которые требуются при работе с жидкими, газообразными, щелочными и другими подобными средами, имеют высокую стоимость. Особенно если прибор должен иметь множество функций и возможностей.

Виды термостатов

Виды термостатов для котлов отопления могут различаться по конструкционному исполнению и способу работы:

• механические;
• электронные.

Механический или электронный прибор – это две основные категории, но они также могут различаться по всевозможным параметрам. Как правило, различия касаются параметров износостойкости и долговечности, корректности в работе, а также способа управления.

Виды термостатов для котлов отопления могут различаться по конструкционному исполнению и способу работы.

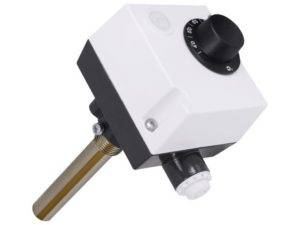

Механическое устройство

Наибольшее распространение механических термодатчиков отмечается при использовании котлов на газе. Это происходит потому, что газовые котлы стандартно выпускаются с ориентацией на терморегулятор механический.

Внутри конструкции рассматриваемого механического термостата расположена газовая мембрана с особым газом внутри нее. В случае колебания температуры от стандартов объем газа в мембране изменяется, что запускает механизм управления, вследствие этого происходит замыкание либо размыкание у питания котла. С мембраной также соединена круглая кнопка с обозначенными делениями, что при поворотах задает оптимальный температурный режим.

Достоинства механического термодатчика:

• возможность ремонта;
• доступная цена;
• устойчивость к перебоям напряжения.

Среди минусов упоминают:

• слабую восприимчивость прибора к колебаниям температуры в помещении;
• плохую точность.

Наибольшее распространение механических термодатчиков отмечается при использовании котлов на газе.

Двухходовый и трехходовый регулятор

Двухходовые и трехходовые клапаны регулирования для отопления обеспечивают практичность и эффективность в работе отопительной системы. Подобные клапаны работают с любой системой отопления и предназначаются для регулировки теплового потока.

Клапаны могут отличаться по типу исполнительного механизма: седельный либо поворотный. Кроме того, клапаны могут быть как прямого, так и косвенного действия.

Электронный термостат

Среди положительных характеристик этого котла можно выделить экологичность, бесшумность, повышенную производительность, автоматизацию.

Среди основных недостатков, применимых к электрокотлу, выделяется только большое потребление электроэнергии, что обуславливает значительные затраты.

Установка термодатчика позволяет не только снизить затраты, но также обеспечить наиболее оптимальный и автоматизированный режим работы отопительной системы.

Электронные терморегуляторы для отопления обладают большой точностью регулировки, осуществляемой без участия человека. Также они более функциональны и экономны. Для повышения эффективности работы лучше, чтобы электрокотел и электрический беспроводной терморегулятор были произведены одним изготовителем.

Перед приобретением необходимо определить необходимый температурный режим, рассчитать величину отапливаемой площади жилья, а также побеспокоиться об установке стабилизатора напряжения.

Основополагающий принцип терморегуляции систем отопления

Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна. В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.

Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать  термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.

Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.

Контроль температуры в помещении

Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании электронных систем управления. Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.

Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей. При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.

В данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом. Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Мы видим, что в одном двужильном кабеле соседствуют 3 провода: 2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.
