Организация подпитки отопительной системы

Шаг укладки трубы теплого пола

Принцип работы и типы управления узлом

Самой главной задачей подпиточного узла является возможность дополнения недостающей части теплового носителя в отопительную систему, что позволит нормализовать показатели рабочего давления.

На сегодняшний день практикуется пара вариантов восполнения объёма утраченного теплового носителя:

• Ручное управление наиболее удобно при обслуживании небольшой отопительной системы, в которой есть возможность самостоятельно осуществлять контроль уровня давления в строго соответствии с показателями манометра. В этом случае поступление теплового носителя происходит посредством самотёка или при помощи подпиточного насосного оборудования.
• Автоматический режим подпитки самостоятельно включается при падении уровня давления внутри системы ниже установленных пределов. В этом случае происходит срабатывание клапана на подпитку системы отопления и открытие проточного отверстия с принудительным поступлением теплового носителя. После выравнивания показателей давления закрывается клапан, а также производится стандартное выключение насосного оборудования.

Несмотря на удобство второго варианта, очень важно помнить, что автоматический режим подпитки предполагает обязательное включение в систему дополнительного элемента, нуждающегося в электрическом снабжении. При частых перебоях с электроснабжением целесообразно продублировать атематическое управление рычагом ручной подпитки

Простейшая гравитационная установка в ручном варианте осуществляет обычный набор водопроводной воды до выхода излишков из переливной трубы на расширительном бачке, а достоинством автоматики является практически полное отсутствие необходимости контролировать процесс подпитки системы.

Как правило, подпитывание отопления осуществляется посредством подключения к холодной водопроводной системе, но в некоторых случаях запитывание производится с применением накопительного бака.

В условиях открытой системы отопления

Об уменьшении объема теплового носителя в открытой отопительной системе сигнализирует расширительный бачок, который монтируется в верхней точке установленной конструкции.

Гравитационная система подпитывается при снижении уровня теплового носителя в бачке и отсутствии достаточного напора внутри контрольного трубопровода.

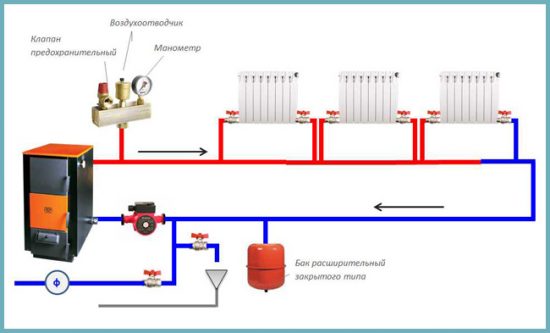

Схема узла подпитки системы отопления

С целью предотвращения повышенного расхода теплоносителя обязательно устанавливается арматура запорного типа, срабатывающая в момент контрольного открытия крана.

В условиях закрытого отопительного контура

Оптимальный вариант для обустройства отопительной системы закрытого типа представлен монтажом автоматического подпитывающего узла с различными видами арматуры. Лучше всего использовать редуктор, имеющий встроенный фильтр, обратный клапан, задвижку и манометр, позволяющий контролировать показатели уровня давления.

При применении в качестве теплового носителя обычной магистральной водопроводной воды, целесообразно обеспечить установку качественного комплексного фильтрующего устройства, что продлит срок эксплуатации всей отопительной системы.

Подпитывающее устройство чаще всего монтируется на байпас с запаковкой всех резьбовых соединений и впайкой монтажных кранов, после чего производится установка полностью собранного узла.

Видео тонкости заполнения закрытой системы

Соблюдая осторожность и правила запуска, самостоятельно можно справиться с доливом воды в старую систему. При первом запуске проверку и заполнение должны сделать мастера, которые монтировали отопление. Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре

Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему

Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре. Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему.

Порядок пуска отопления многоэтажного дома.

Пуск отопления многоэтажного дома
часто связан с неприятностями, возникающими из-за незнания правил. Для запуска отопления необходимо соблюдать определенный порядок и последовательность.

Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного прогрева на верхних этажах высотного дома, а также целых стояков и квартир.

Такие проблемы образуются из-за быстрого запуска отопительной системы. При быстром наполнении трубопроводов высотного дома в системе образуются воздушные пробки в системе отопления многоэтажного дома. которые не дают прогреваться стоякам и целым квартирам.

Летом, после гидравлического испытания трубопровода. система отопления остается без движения, давление падает. Для того чтобы при запуске система не наглоталась воздуха и не набралась воздушных пробок, необходимо соблюдать определенные правила запуска системы отопления многоэтажного дома.
Как правильно заполнить систему отопления водой многоквартирного дома, а именно:

• • 1. Выполнить плавный запуск теплоносителя в систему. Подпиточные насосы в ЦТП включать на минимальных оборотах, чтобы теплоноситель наполнял систему не резко, быстро скачком, а медленно и постепенно.
  • 2. Наполнение системы должно выполняться через обратную магистраль любой системы малоэтажного и высотного дома, то есть снизу вверх. При таком наполнении вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, таким образом, вытесняя из системы воздушную пробку.

• • 3. После плавного запуска необходимо произвести выпуск
    оставшегося воздуха из системы отопления
    —
    из воздухосборников, расположенных в верхних точках многоэтажного дома
    на чердаке.
  • 4. На воздухосборнике приоткрывают спускной кран, дожидаясь прекращения характерного свиста воздуха.
  • 5. После того, как воздух перестает выходить из крана-спускника, необходимо слить воду из отопительной системы. чтобы выпустить отстатки воздуха.
    Сливают незначительное количество воды, пока не прекратят выходить пузыри. Воду сливать нужно в ведро или любую другую емкость, чтобы не залить верхние этажи.
  • 6. В домах, где отсутствует чердак, например, в пятиэтажках воздух спускают самостоятельно через краны Маевского на последнем этаже дома. Приоткрыв отверткой кран Маевского, спускается воздух, и радиатор сразу начинает прогреваться.

Основные ошибки при запуске системы.

• 1. Ошибкой №1 является быстрый запуск системы через подающую магистраль.
• 2. Ошибкой №2 является слив воды, теплоносителя, из системы в подвале. Абсолютно бессмысленное дело, так как воздух поднимается вверх, и из нижних точек спускать его нет смысла, все равно не выйдет.
• 3. Ошибкой №3 является спуск воздуха и воды из батареи в каждой квартире многоэтажного дома. При правильном запуске системы эта процедура отпадает сама по себе.

Смотреть о том как спустить воздух из радиатора:

• Когда должна быть наполнена система перед запуском отопления после лета
• Как правильно запустить систему отопления 5 и 9 этажных домов
• Воздушная пробка в системе отопления многоэтажного жилого дома.
• Должна ли система отопления быть заполнена в сентябре

Социальные отзывы Cackl
e

Конфигурация устройства автонаполнения

Перед включением установки нужно произвести ее конфигурацию и указать необходимое для работы давление

Если обратить внимание на верхнюю часть устройства, то там можно обнаружить специальный винт, который предназначен для регулировки рабочего давления. Выкрутите винт до упора и начните медленно закручивать обратно, посматривая на манометр

Когда давление достигнет требуемой вам отметки, закрепите его контргайкой. Рычаг, который находится внизу запорного устройства, применяется редко, потому как он необходим только для выпуска жидкости в контур. Это можно сделать, открутив винт и, соответственно, перекрыть ее выход, закрутив.

Еще раз осмотритесь и убедитесь, что устройство настроено правильно, и все узлы в рабочем состоянии.

Полезное видео

Принцип действия автоматического подпитывающего клапана

Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.

При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.

С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.

Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.

Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости. Подпитка по байпасной схеме – когда она может потребоваться?

Подпитка по байпасной схеме – когда она может потребоваться?

Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.

Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.

Подпитка систем открытого тип: схемы, инструкции

Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.

Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор

Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.

• Шаровый кран, закрывающий/открывающий поток воды в сеть.
• Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
• Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.

Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.

Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Если мыши все-таки появились

Обнаружив следы жизнедеятельности грызунов, необходимо сразу же составить план по их выведению и травле:

1. Генеральная уборка. Чтобы избавиться от мышек, порой достаточно перекрыть им доступ к воде и еде. Почините водопровод, если где-то течет. Уберите продукты в холодильник. Всю еду, которой вероятно касались мыши, лучше выкинуть, она может быть заражена. После этого тщательно проверьте и уберите все уголки квартиры. Особенность грызунов в их запасливости. Они редко едят на месте, как правило, схватив еду, они рассовывают ее по укромным уголкам, чтобы съесть попозже. Поэтому еда может быть где угодно – за шкафом, в диване, за батареей, на балконе, за плитой и т.д.
2. Проверьте квартиру на предмет отверстий, через которые мыши пробираются в помещение. Снимите плинтус, осмотрите пол и углы, места возле канализационных и водопроводных труб, зону мусоропровода и вентиляции. Норы могут быть даже в потолке, особенно если у вас натяжной или подвесной потолок. Все эти отверстия необходимо закрыть пеной, цементом, штукатуркой и т.п.
3. Вызовите службу по дератизации, которая быстро и эффективно уничтожит грызунов. Стоимость таких услуг стартует от 20 долларов.
4. Воспользуйтесь специальными средствам, чтобы избавиться от мышей: ловушки, приманки, яды, отпугиватели. Их можно купить в магазине или сделать своими руками из подручных средств.

Самостоятельно избавиться от мышей будет не так просто, как в случае с профессиональной дератизацией. Но в комплексе все мероприятия по уничтожению грызунов дают хороший результат.

Кот (кошка)

Это самый простой способ борьбы с мышами. Если есть возможность держать кошку, то обязательно используйте ее. Как вариант, если по каким-то причинам нельзя держать кошку в квартире постоянно, то можно временно одолжить животное у знакомых или родственников. Грызуны чувствуют хищника и рефлекторно покидают территорию, где находится крысолов.

Запустите кошку на кухню и закройте дверь. Не забудьте поставить кошачий туалет.

Недостаток метода – не все кошки крысоловы. Породистые коты чаще всего лишены охотничьего инстинкта, и не факт, что на утро вы увидите на полу пару мышиных трупиков. Если и использовать для ловли мышей кошку, то необходимо брать ту, что живет в сельской местности и научена охоте. Если вы решили завести котенка-крысолова, то забирать его от матери необходимо в возрасте не раньше 3-4 месяцев, чтобы мать-кошка успела научить котенка все навыкам ловли мышей.

Мышеловка

Тоже считается эффективным способом борьбы. Если ставить мышеловку с приманкой на ночь, то почти наверняка будете ловить по одному зверьку каждый день.

Но этот способ требует большого терпения и большого количества мышеловок. Если мыши ползут в квартиру из подвала, то их популяция наверняка исчисляется десятками или даже сотнями особей. Чтобы избавиться от них таким способом, уйдет не один месяц. А если мышь успела привести потомство (в помете до 12 детенышей), то ловить мышеловками всех грызун придется еще дольше.

Мышеловки бывают разные:

• Классическая с пружинным рычагом. Бывают открытые и закрытые типы. Простой и дешевый вариант, купить таких можно много, расставив по всем углам. Недостаток: ложные срабатывания. К тому, если мышь попадется в ловушку лапой или хвостом, то вполне способна сбежать, утащив мышеловку или отгрызя себе конечность.
• Мышеловка-крокодил эффективнее классической, хоть и имеет тот же принцип действия. Отличие в том, что срабатывание происходит только, когда мышь полностью находится в «пасти» устройства. Недостаток: опасность для человека при запуске мышеловки. При не аккуратном возведении пружины, устройство может сработать и отрезать вам палец.
• Клеевая мышеловка. Клейкая лента или устройство со специальным клеем, к которому быстро приклеиваются лапки грызуна, пытающегося добраться до приманки. Преимущество: можно поймать несколько особей на одну ловушку. Недостаток: шустрая мышь может вырваться из клейкой поверхности, а попавшаяся будет издавать неприятный писк. Также учтите, что грызун не погибает, и на утро вам придется избавиться от живой мышки.
• Электромышеловки поражают грызунов током при приближении к приманке. Плюс: многократное использование. Можно поставить одну такую ловушку и на утро увидеть несколько мышиных тушек около нее. Недостаток: питание от сети и опасность для домашних питомцев.

Отпугиватели для грызунов

Сегодня существует большой выбор ультразвуковых или электромагнитных устройств, которые являются эффективными и при этом безвредными. Они работают от обычной электрической розетки, испускают сигналы, которые отпугивают любых грызунов в радиусе нескольких десятков метров, и при этом не заметны для человека. Избавиться от мышей получается за 2-3 недели. Они просто покинут неприятную территорию в поисках более комфортного жилища.

Преимущество: безопасность, простота использования. Мыши обладают хорошей генетической памятью, и даже через поколение не вернутся в неприятное для них место.

Недостаток: ультразвук не проходит сквозь стены. Поэтому эффект от прибора будет только в том помещении, где он установлен.

Важно! Не используйте ультразвуковые приборы, если в квартире имеются домашние животные. Они так же будут реагировать на неприятный звук

Яды и отравы

Их можно купить сегодня практически в любом хозяйственном магазине. Это могут быть жидкости, гели, порошки, отравленные лакомства в виде печенья.

Способ применения очень простой – просто рассыпьте отраву по полу возле мест потенциального появления мышей. Лучше всего положить приманку там, где встречается мышиный помет. Мыши съедят ее с удовольствием. Но проследите, чтобы эту отраву не съело какое-нибудь домашнее животное или ребенок.

Недостаток: избавиться от мышей при помощи яда получится, но учтите, что, съев приманку, грызун отправится в свою нору и там погибнет. В итоге в перекрытии стен может скопиться несколько десятков мышиных разлагающихся тушек. Яды для грызунов хорошо только при использовании в частных домах, так как мыши в этом случае роют свои гнезда в земле.

Важно! Грызуны быстро адаптируются к ядам, поэтому их нужно менять каждые 3 месяца, если проблема мышей для вас регулярна

Подпитка открытой системы отопления

Сигнализатором уменьшения объема теплоносителя в открытой системе служит расширительный бак усовершенствованной конструкции, располагаемый в самой верхней точке «магистрали». Подпитка гравитационной системы отопления частного дома осуществляется при уменьшении уровня жидкости в баке. Свидетельствовать о последнем будет полное отсутствие напора в специальной контрольной трубе. Выход сигнальной трубы удобно устанавливать на кухне либо в ванной.

Чтобы предотвратить постоянный расход жидкости, должна быть предусмотрена запорная арматура. Если при контрольном открытии крана вода не течет, это верный признак того, что систему пора дополнить.

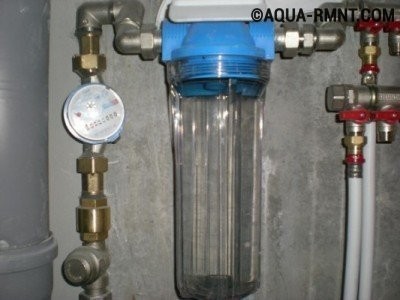

Так может выглядеть схема подпитки открытой системы отопления в частном доме

Узел подпитки для гравитационной отопительной системы должен состоять из таких элементов:

• шаровой кран (подача водопроводной воды в систему отопления);
• фильтр (очистка жидкости от примесей);
• обратный клапан (делает невозможным движение воды из отопительного контура в контур водоснабжения).

Горячая вода из системы отопления ни в коем случае не должна попадать в трубы холодного водоснабжения. Это может не только негативно сказаться на работе отопительной установки, но привести к ухудшению качества питьевой воды. Из-за чего теплоноситель может начать двигаться в обратном направлении? Главная причина – недостаточное давление в подающей магистрали. Возможен также эксплуатационный фактор: когда запирающий вентиль уже попросту «не держит».

Тонкости подпитки закрытого отопительного контура

Для закрытой системы отопления самым верным решением является монтаж автоматического узла подпитки. Если показатель давления опускается ниже минимального уровня, установка сама решает «проблему». В автоматических узлах могут применяться различные типы арматуры, но лучше всего остановиться на редукторе со встроенным фильтром, обратным клапаном и задвижкой, снабженном манометром. Манометр служит для визуального контроля показателя давления.

Для схем, предусматривающих добавление водопроводной воды, не лишним будет установить полноценное устройство для комплексной фильтрации жидкости от примесей

Устройство подпитки оптимально монтировать на байпас. Запаковав все резьбовые соединения и впаяв монтажные краны (для демонтажа, замены или ремонта арматуры), собранный узел можно подключать к выбранной точке отопительной системы. Для запуска установки ее следует настроить на нужное рабочее давление. Осуществляется данная манипуляция с помощью винта регулировки, расположенного в верхней части устройства. Плавно закручивая и контролируя показатели на манометре, нужно установить требуемое значение параметра. После чего зафиксировать винт контргайкой.

Управление подпиткой

В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.

Именно по этой причине добавление жидкости в систему – явление относительно редкое.

Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.

Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.

Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.

Организация автоматической подпитки

Тем, кому некогда возиться в котельной, подойдет автоматическая подпитка системы отопления. Это выльется в покупку дополнительной арматуры, а также в ее монтаж по месту. Суть способа та же, что и в первой простой схеме, но вместо обычного крана на питающий трубопровод устанавливается целый узел, показанный на рисунке:

Главный элемент представленной схемы – редукционный клапан подпитки системы отопления. Действует он так: пока давление в тепловой сети частного дома выше минимального, пружина находится в сжатом состоянии, подпираемая с одной стороны теплоносителем. Когда давление опускается ниже установленного предела, пружина, чья сила упругости становится больше, выпрямляется и открывает проход для потока из водопровода.

По заполнению давление в сети снова возрастает и преодолевает усилие пружины, закрывая заслонку. Помимо редукционного узла, регулятор подпитки содержит в себе сетчатый фильтр и обратный клапан. Перед ним устанавливается отсекатель потока, предотвращающий попадание грязного теплоносителя в магистраль холодной воды. Фильтрующий элемент оборудован 2 манометрами, чтобы по перепаду давления определять степень его загрязнения. Вся арматура устанавливается на байпасе и снабжается отсекающими кранами, что дает возможность ее обслуживать.

В ситуации с частыми отключениями воды либо при автономном водоснабжении давление на входе в автоматический узел должен обеспечивать насос для подпитки системы с мембранным гидроаккумулятором. Но покупать и ставить насос только для пополнения тепловой сети нецелесообразно. Его надо смонтировать и обвязать таким образом, чтобы в отсутствие централизованного водоснабжения насос нагнетал давление во всей домовой сети, перекачивая воду из запасной емкости либо бассейна.

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

• запуск отопления в эксплуатацию (в начале отопительного сезона);
• повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
2. Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки.В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Закачка антифриза в систему отопления.
