Предохранительный клапан в системе отопления: виды, назначение, схемы и монтаж

Вариант имитации с помощью распиленных кирпичей

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

• Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
• Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
• Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

• Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
• Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.

Выбираем оптимальную модель

Пружинный предохранительный клапан в разрезе

Процесс подбора предохранительного клапана системы отопления должен основываться на ее эксплуатационных характеристиках. Для этого помимо параметров отопления нужно ознакомиться с нормативным документом – ГОСТ 24570-81, который подробно описывает критерии выбора.

Так как рычажно-грузовые механизмы применяются в больших трубопроводах, то будут рассмотрены условия для пружинных моделей предохранительного клапана для котла отопления. Они разделяются на несколько основных пунктов – требования к механизму, трубопроводам и материалу изготовления.

В конструкции перепускного клапана основными элементами являются пружина, шток и тарелка, на которую воздействует давление теплоносителя. В совокупности они должны формировать надежный механизм с точно рассчитанными параметрами. Главными из них являются условия срабатывания предохранительного клапана для системы отопления, подбор, установка.

Различают два этапа в работе устройства – время начала движения штока и полное открытие прохода для удаления излишка воды. Процентная разница значения давления между ними является основной характеристикой клапана. Кроме этого, она зависит от номинального значения давления в системе отопления.

Чем выше рабочее давление, тем быстрее должно срабатывать устройство. При этом витки пружины предохранительного клапана для отопления не должны соприкасаться друг с другом.

Регулировочный механизм обязательно защищен от непосредственного влияния горячей воды.

Так как при долгом простое возможно «залипание» пружины, то в устройстве должен присутствовать механизм проверки его работоспособности (шток для ручного оттягивания пружины).

Подвод трубопровода

Перед тем как подбирать предохранительный клапан для системы отопления, нужно правильно определиться с его диаметром. Он не должен быть меньше самого подводящего патрубка. В противном случае гидравлическое сопротивление не позволит устройству нормально выполнять свои функции. Обязательно предусмотрена защита сбросного предохранительного клапана для системы отопления от промерзания – воздействие минусовых температур негативно влияет на работу.

Во время монтажа предохранительный клапан системы отопления должен иметь уклон только в сторону котла. Это обеспечит минимальные гидравлические потери при воздействии давления на тарелку.

Материал изготовления

Корпус чаще всего изготавливается из латуни, так как этот материал имеет минимальный коэффициент температурного расширения, надежен и доступен в финансовом плане. Подбор предохранительного клапана системы отопления по этому параметру очень важен – при достижении максимального давления корпус не должен разрушаться.

Для предохранительного клапана отопления принцип работы заключается еще и в своевременной настройке значения давления срабатывания. Чтобы сделать это максимально быстро регулирующий блок изготавливается из специального термостойкого пластика. Он не изменяет своей геометрии и остается жестким даже при максимальной температуре воды.

Гидроизоляция подвала изнутри от грунтовых вод

Клапан предохранительный – все о типах, принципе работы и устройстве

На рынке предохранительной арматуры для котлов и систем отопления основную нишу занимают пружинные предохранительные клапана. Многие производители изготавливают модели самых разных диаметров и на различные диапазоны настройки. Основным назначением предохранительного клапана является защита трубопроводных систем и котлов от превышения давления. Достоинством данного оборудования является его работа в автоматическом режиме. При превышении настроечного давления теплоносителя клапан открывается и начинает сбрасывать излишки теплоносителя в отводной трубопровод. Когда давление опускается в рабочие пределы, то клапан автоматически закрывается и прекращает сброс теплоносителя.

Устройство пружинного предохранительного клапана

Предохранительный клапан пружинного типа представляет собой изготовленный из латуни или бронзы корпус, внутри которого находится предохранительный пружинный механизм. В основе данного механизма лежит стальная пружина, защищенная от внешнего воздействия пластиковым колпачком, который также выполняет функцию проверочной ручки. Проверочная ручка позволяет в случае необходимости в ручном режиме осуществить принудительное открытие клапана для проверки его работоспособности. Для надежной защиты пружинного механизма от попадания в него теплоносителя имеется мембрана, изготовленная из этилпропиленовой резины.

Принцип работы пружинного предохранительного клапана

В основе принципа работы предохранительного клапана лежит взаимное противодействие на затворе давления воды, стремящегося открыть клапан и усилия пружины, направленного на удержание затвора в закрытом положении. Предохранительный клапан будет закрыт до тех пор, пока давление воды на затворе не превысит усилие пружины. Необходимо отметить, что клапан начинает срабатывать уже при давлении примерно на 3% меньшем, чем настроечное. Если давление в системе продолжает расти, то это приводит к дальнейшему подъёму затвора (пропорционально давлению теплоносителя) и равномерному увеличению объёма сбрасываемой воды. Полное открытие предохранительного клапана наступает при давлении примерно 110-115% от настроечного (в зависимости от модели). После сброса излишков теплоносителя давление в системе начнёт снижаться и как только усилие пружины предохранительного клапана преодолеет статическое и динамическое давление вытекающей воды, затвор закроется. Полное закрытие предохранительного клапана наступит при снижении давления в системе до 80% от настроечного.

Настройка пружинного предохранительного клапана

Настройка предохранительного клапана выполняется по месту установки, после завершения всех монтажных работ и промывки отопительной системы.

Настройку давления в пружинном предохранительном клапане выполняют вращением специального регулировочного винта, сжимающего пружину, которая прижимает затвор к седлу. После этого проверяется давления срабатывания клапана, полного его открытия и закрытия.

В некоторых предохранительных клапанах производителем в заводских условиях уже настроено и зафиксировано давление срабатывания, поэтому самостоятельная регулировка давления в них уже невозможна. В них имеется специальная неснимаемая крышка, которая защищает от перенастройки клапана. Фирмы-изготовители для удобства пользования вводят цветовую маркировку крышек в соответствии с давлением настройки: черный цвет – 1,5 бар, красный – 3 бар, желтый – 6 бар (предохранительные клапана Valtec VT 490).

Производители рекомендуют периодически прочищать предохранительные клапана в случаях, когда система отопления работает стабильно, без превышения давления. Это обусловлено тем, что клапан находится без работы в течение длительного времени, что может стать причиной его засорения различными загрязнениями. Для прочистки предохранительного клапана («подрыва») необходимо провернуть колпачок по направлению стрелки до характерного щелчка. Данная процедура позволяет избежать течей, большая часть которых вызвана именно засорением и последующим неплотным прилеганием затвора к седлу клапана.

Расскажите о нас друзьям:

Источник

Разновидности клапанов

Для установки в систему обогрева подходят следующие виды механизмов:

Сбросной

По принципу самого простого защитного устройства функционирует сбросной клапан для отопления: образующиеся газы или теплоноситель после достижения границы избыточного давления надавливают на мембрану и оставляют систему.

Рычажно-грузовой

Подходит для труб с диаметром 0,2 м и больше. В отопительные системы, в которых источник тепла — котел, клапаны рычажно-грузового типа не устанавливаются. В этих механизмах для увеличения воздействия на мембрану применяют груз. С целью определения силы давления, при достижении которой клапан включается в работу, проводится настройка методом изменения массы груза.

Обратный

Аварийное устройство такого вида монтируют для сброса чрезмерного давления. Дополнительно он разрешает теплоносителю перемещаться по трубам лишь в одном течении, определенном проектом.

Пружинный

Наиболее востребованный прибор, используется для автономной системы обогрева. Устройство отличается прочностью, простенькой конструкцией: шток прижимается пружиной. Настроить параметры срабатывания устройства возможно присутствующим регулирующим механизмом. Сила воздействия определяется степенью сжатия.

Шаровый

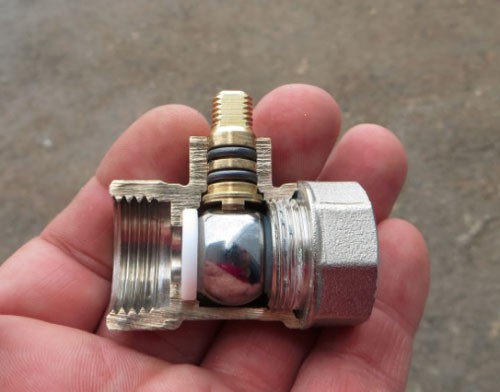

Имеет очень простую конструкцию: отверстие закрывается обычным стальным шаром (силой веса). Давление срабатывания клапана вычислено предварительно, оно напрямую зависит от диаметра отверстия и веса шара.

Воздушный

Предназначение такого клапана — освобождать систему от образующихся газов, которые создают пробки и препятствуют правильной работе отопления.

Правила монтажа и эксплуатации прибора

Для максимальной защиты системы от избыточного давления необходимо соблюдать правила по установке и эксплуатации сбросного клапана:

• подключение выполняют на выходном патрубке отопительного оборудования;
• для монтажа выбирают максимально высокую точку трубопровода;
• сбрасывающий патрубок обязательно соединяют с отводящим каналом, подключённым к системе канализации;
• диаметр пропускного отверстия клапана должен по площади соответствовать внутреннему диаметру трубы;
• расположение устройства контроля располагают в доступном для обслуживания месте;
• рекомендуется использовать быстросъёмные соединения;
• если нужно соединить трубы после установленных клапанов, то диаметр выходной части должен быть равным или превышать площадь их сечений;
• при монтаже двух устройств сброса давления сечение трубы суммарно на 25% должно превышать площади пропускных отверстий;
• между котлом и клапаном запрещается устанавливать врезки и ответвления коммуникаций;
• после монтажных работ нужно убедиться в открытии клапана при заданных параметрах;
• обслуживание следует проводить строго в соответствии с требованиями производителя.

При длительной эксплуатации на внутренних поверхностях образуются засоры, которые могут негативно влиять на время срабатывания клапана

Важно использовать специальные растворы для их очистки. Подойдут спиртовые или уксусные растворы для этих целей

Если были замечены подтёки на корпусе, то устанавливать заглушки категорически запрещено, так как это может привести к аварийным последствиям. Нужно выполнить оперативную замену устройства, подобрав правильные параметры.

Для контроля состояния, настройки и проверки работоспособности клапана нужно пользоваться показаниями манометров, датчиков температуры и других приборов. Это позволит не привлекать специалистов, а решать все необходимые задачи самостоятельно.

Как правильно убрать свежую лужу

Как правильно мыть и чистить микроволновку — 8 разных способов

Еще 50 фото кухни с серой палитрой для ваших идей:

Видео: как сделать светодиодную подсветку на кухне
