Подключение проходного выключателя, схемы, особенности монтажа, защита

Функции перекрестного переключателя

Визуально отличить их никак нельзя, но по функционалу данные выключатели сильно отличаются. Она показывает, как организовать в помещении стабильную работу автономного управления освещением из разных точек.
Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель.
Схема управления из двух мест Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника Схема управления из трех мест Обозначение 6 видов перекр-х вык-лей На схемах каждый вид электроприборов имеет своё обозначение. Накладной или наружный переключатель устанавливают на стену без предварительной подготовки выемки или монтажа базового блока.
Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.
Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?
В схеме включения освещения, задействуются два и более, подобных выключателей. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно.
Как отличить перекрестный переключатель от проходного? Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?
Схема проходного выключателя из трех и более мест

Как избежать 3 ошибки при коммутации

Неправильная коммутация фазы и нуля

Самая распространенная ошибка у новичков в электрике. Разрывать ПВ должен именно фазу, а не ноль. В противном случае, все это чревато поражением электрическим током при замене источника света. Чтобы исправить ошибку не затронув скрытой проводки, достаточно перекоммутировать провода в распределительной коробке.

Путаница при чередовании фазы и нуля

Чередовании фазы и нуля Путаница происходит в распределительных коробках чаще всего. Выявить проблему можно сразу. Выключатели не работают, когда совместно находятся в каком-то одном положении (вкл/выкл) – это типичным явлением, которое можно наблюдать при неправильной коммутации как на картинке выше. Исправить ошибку нужно незамедлительно – ничем хорошим это не закончится, особенно если ПВ бракованный и механизм переключения замкнет между двух контактов.

Купил, поставил по схеме, не работает

Неприятность возникла еще задолго до монтажа, а если быть точнее, то в магазине, когда совершенно случайно консультант предоставил не проходной двухклавишник, а обычный переключатель. Если поменять или вернуть обратно нельзя – не беда, ведь можно немного модернизировать выключатель под свои нужды.

Суть в том, что нужно просто поставить перемычку между управляющими контактами (перекидными, двигающимися) первой и второй клавиши.

Перемычка между управляющими контактами

Двухместная конура

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Порядок монтажа устройства

Все действия, осуществляемые в процессе установки проходного переключателя, производятся в соответствии со схемой подключения. Она отличается от монтажа стандартного выключателя тем, что вместо двух проводов используется три. Два провода в этой схеме выполняют функцию перемычки, соединяющей соседние переключатели, расположенные в разных точках помещения. Третий провод обеспечивает подачу фазы.

Отличие схемы подключения проходного переключателя от схемы монтажа стандартного устройства заключается в наличии трех проводов, два из которых соединяют приборы, а третий обеспечивает подачу питания

При подключении проходного выключателя могут использоваться любые типы ламп, начиная от традиционной лампы накаливания, заканчивая современными люминесцентными, светодиодными источниками освещения.

К распредкоробке будет подходить пять проводов:

• кабель от осветительного прибора;
• питающий провод от автомата;
• провод от второго проходного выключателя.

Чтобы обеспечить продолжительный срок эксплуатации электропроводки, рекомендуется правильно выбрать сечение кабеля для домашней проводки.

Для построения схемы с двумя одноклавишными выключателями используется трехжильный кабель. При этом заземление, “ноль” выводится на источник освещения. А фаза, выделенная на схеме коричневым цветом, обеспечивает электропитание. Она проходит через оба выключателя и светильник.

Поскольку эти выключатели располагаются в разрыве фазного кабеля, обеспечивается безопасность проведения работ при ремонте, обслуживании осветительного прибора.

Работы по подключению одноклавишного выключателя (проходного) осуществляются в следующей последовательности:

• освободите от изоляции концы проводов;
• используя индикатор, найдите фазный провод и нулевой;
• проложите нулевой провод от автомата через распределительную коробку к люстре/светильнику.
• на входной контакт первого выключателя подсоедините фазу питающего провода, прошедшую через распредкоробку;
• соедините (через распредкоробку) два выходных контакта одного проходного выключателя с двумя выходными контактами другого;
• к выходному контакту второго выключателя осталось подсоединить фазу, идущую (через распределительную коробку) на люстру/светильник.

Места соединений можно скрутить, спаять и обмотать изолентой. Или же использовать самозажимные клеммники.

В квартирах, частных коттеджах чаще используются не одно-, а двухклавишные проходные выключатели. Приспособления с двумя клавишами позволяют управлять двумя осветительными приборами, которые расположены в разных помещениях

Помимо клавишных моделей, производители предлагают сенсорные панели. Однако при их установке без профессиональной помощи не обойтись.

При необходимости управления освещением более чем из двух точек, в цепи может быть использовано до шести проходных выключателей. В другой нашей статье мы пошагово рассмотрели нюансы подключения проходного выключателя с двух и трех мест, снабдив материал наглядными схемами.

Пошаговая инструкция по установке и монтажу проходных выключателей

Приведенные схемы довольно просты для понимания даже неподготовленным. Но прежде чем приступать к любым действиям, нужно соблюсти ряд правил:

• во-первых, все действия необходимо проводить при выключенном электричестве;
• во-вторых, необходимо использовать только качественные инструменты.

Соблюдение этих несложных правил поможет избежать получение травм и поражения электрическим током.

Из инструментов понадобятся:

1. Отвертки — одна крестовая и одна плоская.
2. Для снятия изоляции с проводов — нож, бокорезы или специализированный инструмент для снятия изоляции.
3. Индикаторная отвертка.
4. Пассатижи.

После того как весь инструмент собран и электричество отключено, можно приступать к монтажу.

• Во-первых, прокладывается «питающий» провод в распределительную коробку от щита. Провод обрезается так, чтобы в коробке осталось примерно 10–12 см. После чего с него инструментом снимается изоляция на длину 1,5 см.
• Во-вторых, один из проводов в коробке, обычно «нулевой» необходимо подключать к проводу, идущему от лампы.
• В-третьих, второй провод от лампы соединяется с общим контактом на проходном переключателе.
• В-четвертых, два оставшихся контакта соединяются с «входными» контактами на перекрестном переключателе.
• В-пятых, «выходные» контакты перекрестного переключателя, соединяются со вторым проходным переключателем.
• Последний, оставшийся контакт, соединяется с «фазой» питающего провода.

При соединении проводов в распределительной коробке не желательно использовать скрутку. Это хоть и самый простой способ соединения, но при этом и самый ненадежный. Со временем при таком соединении появляются зазоры, обусловленные изменением температурных режимов в помещении. Кроме этого, он запрещен нормативными документами.

Из рекомендованных способов соединения существует несколько:

1. опрессовка;
2. сварка;
3. спайка;
4. винтовые соединения;
5. самозажимные соединения.

Из всех способов самый лучший и простой — это использование самозажимных соединений. Поскольку все остальные способы требуют специализированного инструмента и определенных навыков работы с ним.

А при работе с самозажимными соединениями все, что требуется — это подобрать правильные клеммники и их количество. А для соединения проводов их нужно подключать к контактам клеммника, что осуществляется довольно просто. Еще одно преимущество такого соединения — возможность объединять провода не только разного сечения, но и изготовленных из разных материалов. Такие клеммники бывают тройные, на 4 и более контакта.

В данной статье приведены далеко не все схемы подключения проходного выключателя из трех мест. Но в любом случае все они являются вариациями вышеприведенных схем. Кроме этого, приведено несколько правил, соблюдая которые можно обезопасить себя при работе с электрическим током. А также используя современные технические решения – клеммы – можно ускорить и упростить монтаж при подключении проводов в распределительной коробке.

Подведя итог этой статьи, можно предположить, что использовав в быту вариации подключения проходных и перекрестных выключателей из трех мест, можно сделать свою жизнь немного комфортней. Кроме этого, усвоив принцип работы каждого из них, можно создавать свои, собственные варианты подключения. Хотя в большинстве случаев достаточно будет знать только вышеперечисленные схемы проходных выключателей из трех мест для того, чтобы правильно подключать источники освещения к ним.

схема подключения проходного выключателя с 3х мест

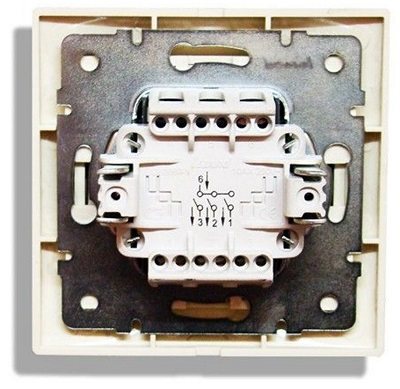

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

• В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
• В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Особенности применения Большого коврика Ляпко

Беседки с мангалом, барбекю и печкой. Строим функциональный павильон

Что будет при нарушении требований к составлению плана эвакуации

Как изготавливают этот элемент строительного сооружения

При строительстве частного одноэтажного дома или хозяйственной постройки можно отлить ригель непосредственно на строительной площадке. В этом случае нужно знать особенности технологического процесса и строить небольшой дом или хозяйственное здание.

Вначале монтируется опалубка: дно из металлического листа или досок, боковины – из влагостойкой фанеры. Форма устанавливается на опоры, выравнивается в горизонтальной плоскости. Длина изделия будет зависеть от предполагаемой нагрузки и рассчитывается инженером строительной лаборатории.

При армировании нужно соблюдать следующие условия:

Низовая арматура располагается непрерывно: она будет работать на растяжение. Прутья связываются проволокой или фиксируются сваркой.

Нижние прутья не стыкуются на третьей части ригеля.

Для верхних – стыковка прутов не предусмотрена на первой четверти.

Изготавливается бетон нужной марки, выполняется непрерывная заливка опалубки. Для равномерного заполнения формы, смесь обязательно нужно вибрировать.

Боковые элементы опалубки можно демонтировать через 3-7 дней, в зависимости от погодных условий. Оставшаяся часть опалубки убирается через 28 суток, когда бетон набирает прочность.

Чтобы избежать проблем при дальнейшем строительстве, через месяц после заливки ригеля, рекомендуется пригласить представителей строительной лаборатории для проверки прочности.

Интересно почитать

Назначение перекидного выключателя

Перекидное оборудование устанавливают по причине его долговечности и удобства эксплуатации.

Перекидные приспособления применяются:

• в многоэтажных зданиях (на лестничных клетках подъездов, в многоэтажных коттеджах);
• в разных концах длинных коридоров квартир и гостиниц (при необходимости включения света при входе в помещение, и его выключения при выходе);
• в спальнях (у кровати и у входной двери);
• в переходах (в метро);
• в подвалах;
• на территориях, имеющих большую площадь (в спорткомплексах, больницах, аудиториях, актовых залах).

Пример использования на фото ниже:

Пример использования перекидного выключателя

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Устройство и принцип работы проходного выключателя

Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

Обычный выключатель может работать только в двух положениях:

• «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
• «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.

Обычный выключатель только замыкает и размыкает цепь

Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

Проходной выключатель позволяет замкнуть одну из двух цепей

По какой цене можно купить панели ПВХ различных видов

Рассмотрим стоимость этого отделочного материала по состоянию на январь 2018 года:

Цвет	Область применения	Размер, мм	Стоимость, руб./шт
Белый глянец	Стены	2700×250×8	170
Венеция 3D	Ванная, туалет, кухня	2700×500×9	450
Офсет Виолет Блоссом	Ванная, стены	2700×250×8	220
Яблоневый сад	Ванная, туалет, кухня	2700×250×9	230
Белый ясень	Комната, стены	2700×250×8	130
Белый	Сэндвич для откосов	1500×400×10	280

Ассортимент расцветок ПВХ панелей на российских прилавках строительных магазинов довольно широк

Статья по теме:

Решение на три точки управления

Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.

Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.

Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.

Широко распространённый вариант схемного решения для жилых домов: N, L – бытовая сеть; РК – распределительный короб; Л1 – световая группа; ПВ1, ПВ2 – проходные выключатели; ПРК – перекрёстный коммутатор (+)

Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.

Используются простые одноклавишные приборы.

Принцип работы трёхместной схемы следующий:

1. На клемму «common» ПВ1 подключается фаза.
2. От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
3. От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
4. Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
5. Вторая клемма световой группы коммутируется с электрическим нулём.

Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.

Реализация схемного решения по рис 6 в «натуральном» виде. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест

К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.

Схемы с управлением более чем из трёх мест

Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:

Схемотехника для проектов, требующих увеличения числа мест управления более трёх. В данном случае вариант на четыре точки управления (+)

Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.

Пятиточечная схема управления системой коммутации света: Л1 – световая группа; N, L – сеть; Вкл 1, Вкл 2 – коммутаторы проходные; Вкл 3, Вкл 4, Вкл 5 – коммутаторы реверсивные (+)

При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.

Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

• в первом положении кнопка напрямую замыкает обе цепи;
• после переключения линии замыкаются крест-накрест.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

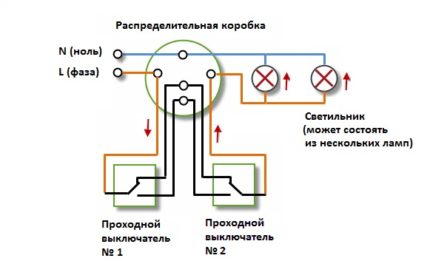

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Выбираем пескоструйный аппарат

Бочаров Ручей

Нельзя не сказать о том, что ходят слухи и про другие дома и резиденции Владимира Путина. Например, Эта резиденция находится в Сочи, и президент бывал тут несколько раз в год во время первого и второго президентских сроков. Когда же Путин был премьер-министром, этот объект он не посещал.

На первом этаже здания живёт охрана и прислуга. На втором этаже расположена гостиная, комната для гостей, личный кабинет президента, а также спальня. Также на территории поместья есть два бассейна, один из которых наполнен морской водой. Спортивная площадка, теннисный корт и делают усадьбу максимально комфортной.

Видео: Как наносить декоративный бетон на стены

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

Проходной выключатель схемы подключения на 3 точки

В данной схеме лампа подключается одним проводом к нулевому проводу сети, вторым к общему проводу первого проходного выключателя. Два провода с первого проходного выключателя соединяются с парой контактов на перекрестном. Оставшиеся два свободных контакта подключаются ко второму проходному выключателю. Последний контакт во втором проходном переключателе соединяется с фазным проводом.

Схема подключения 3-х двухклавишных проходных выключателей практически мало отличается от предыдущей схемы. Главным ее отличием является использование двух 2-клавишных проходных выключателей одного 2-клавишного перекрестного.

Преимущество этой схемы заключается в независимом управлении двумя независимыми источниками света (лампами, светильниками). Существуют также и более сложные схемы, с пятью и более точками включения, но они чаще всего используются в промышленности и в быту их применение не целесообразно.

Кухня в квартире — свежие идеи реального оформления в и особенности дизайна в новом сезоне (165 фото)

Проходные выключатели без распаечных коробок

Иногда возникает необходимость реализовать проходную схему освещения без распределительных коробок. Тут как говорится хозяин барин — это
возможно.

Однако следует понимать, что при воплощении таких схем увеличивается количество жил в подрозетниках. Следовательно придется распутывать
этот «клубок» и разбираться в назначении каждого проводника при замене выключателей.

Схема легко адаптируется на две точки или более трех. Также возможно добавление PE защитного проводника, для этого нужно добавить по 1 жиле в
каждый из трех кабелей и соединить их в подрозетниках аналогично нулевым.

Как можно понять из схемы, вся разница в наличии нулевого провода в подрозетниках — он просто соединяется со следующим. В схему можно добавить
проводник заземления, соответственно в каждом кабеле должно быть на 1 жилу больше.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

• экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
• неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

• 28 — 0,81 м;
• 26 — 1,31 м;
• 24 — 2,08 м;
• 22 — 3,33 м;
• 20 — 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Watch this video on YouTube
