Подключение двухклавишного выключателя

Установка такого вида выключателя применяется в следующих случаях:

• Плафоны люстры разделены на секции для регулирования уровня освещенности, каждая секция подключается к отдельной кнопке выключателя.
• Выключатель подключен к автономным светильникам.

Если с одноклавишным выключателем все понятно и просто, то подключение двухклавишного кажется намного сложнее: клеммная коробка отличается и проводов побольше. На самом деле больших затруднений это вызвать не должно, алгоритм подключения тот же. Устройство ненамного отличается от одноклавишного.

Порядок работы:

1. Разобрать выключатель. Механизм несколько отличается от одноклавишного. Но в этом нет ничего страшного: в современных выключателях все контакты маркируются. L — контакт для питающей фазы, отходящие контакты обозначены стрелками вниз.
2. Срезав изоляцию с проводов в месте их присоединения, присоединяем провода к соответствующим контактам механизма.
3. При внутренней установке закрепить механизм в специальной коробке в стене, надеть снятую ранее рамку. При наружной — закрепить на стене, установить корпус выключателя.
4. Установить клавиши.

Что еще почитать

Цена: 1 400 руб/кв.м.

Королевский снежок

Разбираем подробно схему соединения, как подключить лампочку и выключатель

Пройдемся еще раза  по проводам.

Провод слева питающий.

Провод подходящий сверху идет на светильник (люстру). В нашем примере на патрон с лампочкой.

Нижний провод идет на выключатель.

Распайку схемы подключение выключателя начинаем с провода идущего на выключатель. Зачищаем его, снимаем первый слой изоляции. Сильно обрезать провод не нужно, в коробке должно остаться минимум 10 см каждого провода.

Снимаем изоляцию с медной жилы фазного и нулевого провода, примерно 4 см.

Переходим к проводу который идет на светильник. Снимаем верхнюю изоляцию, зачищаем по 4 см на фазном и нулевом проводе.

Теперь мы можем приступить к соединению проводов.

Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет.

Соединяем фазный белый провод идущий на лампочку, с отходящим синим проводом выключателя.

Существуют различные виды соединения проводов, в нашем примере соединение выполняем самым простым способом, скруткой. Сначала скручиваем провода между собой пальцами рук.

Затем протягиваем соединение с помощью плоскогубцев плотно скручиваем обе жилы между собой.

 Неровный кончик скрутки откусываем.

В данной схеме провода заземления мы не используем, поэтому изолируем их  и укладываем, чтобы не мешались, в распределительную коробку.

 Теперь переходим к питающему проводу. Зачищаем его и подготавливаем для соединения фазный и нулевой провод.

Провод заземления изолируем и укладываем в распределительную коробку.

Теперь, подводим питание к выключателю. Фазную жилу питающего провода соединяем с фазной жилой провода идущего на выключатель. Скручиваем два белых провода.

И в завершении схемы нулевую жилу питающего провода соединяем с нулевой жилой провода идущего на лампу (светильник).

Схема подключения одноклавишного выключателя готова.

Теперь, нам нужно проверить работу схемы в деле. Вворачиваем лампочку в патрон.

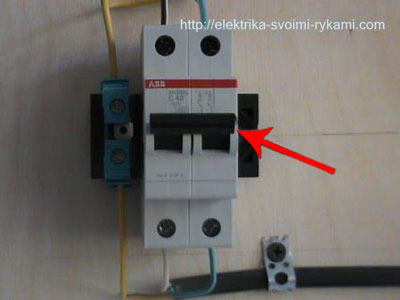

Подаем напряжение. Включаем автоматический выключатель.

С помощью индикатора напряжения проверяем  правильность соединения схемы, убеждаемся что мы ничего не перепутали, на фазных проводах должна быть фаза, на нуле ноль.

И только после этого включаем выключатель.

Лампочка загорелась, схема соединена правильно. Выключаем напряжение, изолируем скрутки и укладываем в распределительную коробку.

Монтаж схемы выполнен, вопрос как подключить лампочку и выключатель подробно разобран и раскрыт.

В данной работе мы использовали:

Материал

• распределительная коробка — 1
• подрозетник — 1
• одноклавишный выключатель — 1
• светильник — 1
• провод (измеряется по конкретным меркам вашего помещения)
• автоматический выключатель — 1
• контакт заземления — 1
• изоляционная лента — 1

Инструмент

• нож
• плоскогубцы
• кусачки
• плоская отвертка
• крестовая отвертка
• индикатор напряжения

Сколько мы сэкономили выполнив схему подключения своими руками:

• выезд специалиста — 200 рублей
• монтаж распределительной коробки внутренне установки — 550 рублей
• монтаж потолочного светильника — 450 рублей
• монтаж подрозетника внутренней установки (кирпичная стена, высверливание, установка) — 200 рублей
• установка одноклавишного выключателя внутренней установки — 150 рублей
• монтаж двухполюсного автоматического выключателя — 300 рублей
• монтаж контакта заземления — 120 рублей
• монтаж провода открыто  до 2 метров (1 метр — 35 рублей), для примера возьмем 2 метра — 70 рублей
• монтаж провода открыто  выше 2 метров (1 метр — 50 рублей), для примера возьмем 8 метров — 400 рублей
• штробление стен  8 метров (1 метр — 120 рублей) — 960 рублей

ИТОГО: 3400 рублей

*Расчет выполнен для скрытой электропроводки.

Различные типы выключателей

Дальше мы рассмотрим различные типы выключателей. Помимо обычных всем нам привычных выключателей существует и другие типы выключателей, которые не так популярны, но при этом имеют свои особенности и преимущества. Давайте же рассмотрим некоторые из них.

Инновационные сенсорные выключатели

Активация этих выключателей производится способом легкого касания специальной чувствительной сенсорной панели, расположенной на внешней стороне прибора. Таким образом панель работает в системе кнопки либо ключа. Его конструкция включает в себя электронную схему, работающую на полупроводниках чувствительного элемента и собственного коммутатора. При прикосновении к панели. Происходит тактильный контакт и сенсорный элемент отдает сигнал электронной схеме. Еще сенсорные включатели могут оснащаться дополнительными датчиками и реагировать на их сигналы или работать дистанционно.

Сенсорные выключатели

Дистанционные выключатели

Данные коммутаторы могут управлять светильником на расстоянии. С помощью специального пульта по радиоканалу передается команда на осветительный прибор. Включатель в этом случае является приемником, оборудованным коммутационными контактами, врезающихся в питающий провод светильника.

Дистанционные выключатели

К такому типу включателя прилагается пульт. Зачастую он выглядит, как обычный брелок. Дальность его действия во многом зависит от материала, из которого пульт изготовлен, но обычно это расстояние 20-25 м. Пульт работает от питания, которое зависит от батареек. В такой схеме задействованы микропроцессорные контролеры. Они дают возможность для дополнительных функций: установка таймера, регулирование интенсивности света и т.д.

Включатели со встроенными датчиками

Эти специальные датчики имеют детекторы, умеющие определять уровень движения окружающей среды. Точнее — отсутствие или наличие довольно крупного объекта в зоне воздействия, а так же интенсивность освещения.

Включатели со встроенными датчиками

Сигналы от датчика поступают к контроллеру, анализирующему их. Когда зафиксируются определенные заранее параметры, отправляется сигнал исполнительному органу. После этого происходит замыкание-размыкание контактов цепи. Так включатель срабатывает только после того, как уловит движение объекта в зоне досягаемости. Устройство значительно экономит электроэнергию, и довольно просто в эксплуатации.

Проходные или перекидные включатели

Это разновидность клавишных моделей. В отличие от проходных коммутаторов, они не размыкают/замыкают контакты, а просто переключают их. То есть загорается или гаснет одна из подключенных к данному выключателю ламп. Перекидные выключатели нужны для того, чтобы с их помощью управлять подключением света в нескольких комнатах одновременно. Они могут быть удалены друг от друга, главное что к таким устройствам можно подсоединить не только один, но и несколько осветительных приборов.

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.

Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется (+)

Существует несколько способов запуска процесса расцепления:

• ручное управление – включение/отключение с помощью небольшого рычага;
• воздействие токов короткого замыкания;
• избыточная нагрузка – превышение номинальных токовых параметров.

Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.

Установка и подключение домофона с электромагнитным замком

https://youtube.com/watch?v=Jv6rBZQNHkU

Электромагнитные замки различаются по методике посадки на дверное полотно.

1. Существуют схемы:
2. монтажа в вырез с накладками прочных частей корпуса на поверхность створки;
3. установки во внутреннюю полость двери с обязательным выводом магнитной площадки заподлицо с поверхностью.

Первый вариант установки требует меньше навыков столяра, но может вызвать трудности при работе с металлической дверью. Второй – отличается большей точностью, потребует профессиональных навыков для создания выемки в деревянной двери. Для фиксации замка используется ручной инструмент, саморезы и другой тип разборного соединения. Приваривать запорный механизм к двери крайне не рекомендуется.

Провод для подключения рекомендуется размещать либо по торцу створки, либо так, чтобы его скрывали обналичники. Также можно провести трассу внутри накладного кабельного канала.

Установка вызывной панели

Где именно разместить вызывную панель домофона, зависит от пожеланий владельца. При этом следует руководствоваться элементарным здравым смыслом: для нажатия кнопки вызова или помещения лица в область захвата видеокамеры от посетителя не нужно требовать каких-либо особенных действий.

Вызывная панель размещается так, чтобы все ее части (кроме лицевой) были закрыты для невозможности случайного или намеренного повреждения, защищены от влаги. Для подключения стоит заранее проложить кабели. Их соединение проводится согласно инструкции к устройству.

• Типовые цветовые маркировки выглядят так:
• красный кабель или клемма – для внутреннего зуммера;
• коричневый – для управления замком;
• красный – для плюсового кабеля питания;
• зеленый – на внутренний световой сигнал;
• желтый соединяется с кнопкой ручной деблокировки (изнутри охранной зоны);
• оранжевый подключается к датчику закрытия двери (если он используется);
• белый – к контактному устройству ключа.

Черный провод – единая маркировка общего контакта для всех устройств системы, присоединяется к линии минуса питания. При невозможности заранее проложить кабельную структуру в ограждении, грунте, металлических конструкциях рекомендуется располагать ее в металлической или гофротрубе, подойдут и прочные алюминиевые кабельные каналы.

Схема вызывной панели домофона всегда приводится в техническом паспорте, там же указываются и назначение, маркировка клеммной гребенки или отводных контактных линий устройства.

Схема подключения домофона с электромеханическим замком

На принесенном из магазина электромагнитном замке может быть разное число контактов.

1. В общем случае, если производитель использует стандартизированную маркировку, цвета клемм или отводов соответствуют:
2. зеленый – основной управляющий, деблокировка;
3. черный – нулевой провод контроля состояния;
4. синий, желтый – передают сигнал состояния фиксации или деблокировки соответственно.

Домофон не применяет подробную систему мониторинга, управляет исключительно деблокировкой. Поэтому замок подключается только двумя контактами: в стандартном случае зеленым (к управляющей точке вызывной панели) и красным (к плюсовой клемме блока питания соответствующего напряжения). Все необходимые технические данные всегда приводятся производителем в паспорте к изделию.

Производители и отзывы

Гроте

Как почистить серебряные предметы с камнями, гравировкой или позолотой

С чего начать работу?

Внимание
Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

• Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
• Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
• Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
• Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
• Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Виды

Проведем классификацию выключателей по нескольким признакам:

• по способу крепления;
• по количеству клавиш;
• по конструкции;
• по конструкции клемм для крепления концов проводки;
• по принципу включения.

1. По способу крепления выключатели подразделяются на два вида: внутренние и наружные.
   • Наружные выключатели применяются при открытой проводке, когда проводка проходит непосредственно по стенам, выключатель соответственно крепится тоже к стене. Такое очень редко встречается в обычных квартирах, больше характерно для деревянных домов.
   • Внутренние выключатели же применяются, когда проводка спрятана под штукатуркой. В этом случае высверливают технологическое отверстие под выключатель, закрепляют в это отверстие подрозетник, к которому уже и крепится выключатель.
2. По количеству клавиш выключатели бывают одноклавишные, двухклавишные и трехклавишные.
   • Одноклавишные – это такие выключатели света, которые содержат только одну электрическую цепь и клавишу. Они являются самыми простыми в монтаже, но такие выключатели включают и выключают сразу все лампочки, которые есть в люстре.
   • Выключатели с двумя клавишами состоят их двух электрических цепей. Их можно применять, например, если у вас трехрожковая люстра. В таком выключателе можно разделить, чтобы одна кнопка отвечала за одну лампочку, а вторая за две другие лампочки, таким образом в такой люстре можно включить любое количество лампочек, начиная от одной и заканчивая всеми тремя.
   • В трехрожковом выключателе соответственно три электрических цепи.
3. По способу крепления проводов выключатели бывают с винтовым креплением и безвинтовым.
   • Выключатели с винтовым креплением – это самый распространенный вид выключателей. Зачищенный конец провода в таких выключателях фиксируется при помощи винта. Преимуществом данного вида крепления является простота монтажа. А к недостаткам можно отнести необходимость периодически подтягивать винт, так как под воздействием вибраций он незначительно откручивается.
   • Выключатели с безвинтовым или быстрозажимным способом крепления встречаются реже. К достоинствам данного вида крепления можно отнести отсутствие необходимости что-то подтягивать. К недостаткам можно отнести то, что не при любом виде проводки можно использовать такой тип крепления, он подходит для медной многожильной проводке и неприменим для старой алюминиевой проводки.
4. По типу включения выключатели бывают клавишные, кнопочные, диммеры, поворотные, веревочные, сенсорные, акустические, с пультом дистанционного управления.
   • Клавишные выключатели в особом представлении не нуждаются. Практически у всех дома такие выключатели. Процесс замыкания цепи производится механически, нажатием клавиши.
   • В кнопочных выключателях процесс замыкания также как и в клавишных происходит механически, только в кнопочном выключателе процесс включения и процесс выключения осуществляется нажатием на одну и ту же кнопку. Очень часто такие выключатели встречаются на настольных лампах.
   • Диммерные выключатели – это такие выключатели, которыми можно не только включать и выключать свет, но еще и регулировать его интенсивность. Они оснащены реостатом. Помимо довольно часто встречающихся выключателей, на тех же самых настольных лампах, с колесиком, есть еще диммерные выключатели с кнопочной регулировкой и даже сенсорной регулировкой.
   • Поворотные выключатели наиболее часто встречаются в помещениях с открытой проводкой или в помещениях с дизайнерским интерьером под старину или лофт. Они не являются такими многофункциональными как диммерные. Включение и выключение в них осуществляется поворотным механизмом.
   • Веревочные выключатели также многим знакомы, достаточно часто они применяются в прикроватных бра. Данный тип выключателя ничем координально не отличается от других видов выключателей. Это чисто декоративный тип выключателя, более ничего в нем особенного нет.
   • Сенсорные выключатели являются самыми современными из всего списка и обладают огромным функционалом по сравнению с остальными. Сенсорные выключатели могут обладать такими функциями, как: таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другие. Несмотря на то, что этот тип выключателя является самым дорогим, он же и самый востребованный. Дополнительно вы можете ознакомиться с вышеупомянутимы типами устройств — инфракрасный, светодиодный и с подсветкой.
   • Акустический же выключатель снабжен звуковым датчиком, который срабатывает при воздействии определенного звукового сигнала, чаще всего это хлопки (о таком выключателе мы писали здесь). В отличае от сенсорных выключателей встречаются более дешевые модели, которые редко отличаются хорошим качеством.

На страницах нашего портала вы найдете много полезной информации, которая поможет вам определить поломку и сделать ремонт этого устройства своими руками, а также установить проходной или перекрестный выключатель.

Как удалить старую водоэмульсионку

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Оттенки красно-фиолетового

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
