Пример расчет свайного фундамента с ростверком пример в программе

Распределение свай по площади фундамента

Существуют основные правила распределения свай:

1. В обязательном порядке сваи устанавливаются под углы здания. Это самые напряженные точки, так как здесь сходятся нагрузки как минимум от двух стен.
2. При необходимости под каждую стену устанавливается еще одна или несколько свай, в зависимости от длины стен, в том числе и внутренних несущих
3. В участки с повышенной нагрузки сваи также устанавливаются по углам.

Приведем расчет количества свай для дома с мансардой, который оказывает нагрузку на фундамент до 50 тонн с учетом приведенных коэффициентов.

Количество, необходимое для возведения фундамента для такого дома:

• Сваи диаметром 108 мм – 50/6= 8,3 сваи. Реально требуется 9 свай.
• Сваи диаметром 89 мм – 50/4=12,5 свай. С запасом берется 13 свай.

При прямоугольном сечении 6х4,5м и одной несущей стене 6х3 м сваи устанавливаются: 4 по углам, остальные вдоль стен.

Рассмотрим применение сваи 89 мм. По углам здания ставится 4 сваи. Две сваи устанавливаются по концам внутренней несущей стены. Таким образом, остается 13-6=7 свай. Одну целесообразно установить под среднюю точку несущей стены, а остальные распределить по периметру. Если добавить еще две сваи, то на каждую из боковых стен (кроме угловых) будет приходиться по 2 сваи. Тогда шаг их установки оставит 1.5 метра, что вполне соответствует хорошему запасу прочности.

План свайного поля

Свойства и технические характеристики

Клей сцепливается с разными материалами, в том числе и с гальваническими и резиновыми плоскостями. Проявляется инертность со многими органическими соединениями – маслами, спиртом, бензином и пр.

Химический состав способен разъедать слизистые, поэтому не стоит пренебрегать мерами безопасности и средствами ИЗ.

Технические характеристики:

• Прозрачность, вязкость однокомпонентного состава. Производится в индивидуальных упаковках, герметичной таре с предписанием срока годности.
• Схватывание, затвердевание. Процесс должен протекать при комнатной температуре, тогда он пройдет быстро. Присутствие влажности способствует ускорению действия.
• Рабочая температура. Клей на основе цианакрилата служит при температуре -60 – +80 градусов. Кратковременно допустима эксплуатация при -200 – +300 градусов, с сохранением свойств.

Просохшие соединения противостоят погодным условиям и механическому воздействию.

Нарушение герметичности тары способствует быстрому использованию клея, так как это может привести к утрате свойств.

Как сделать кирпичную стену своими руками: технология возведения

Подсчёт длины свайного элемента

Выполняя расчёт винтовых свай, важно уделить особое внимание определению их длины. От этой величины зависит показатель прочности всего сооружения в целом. Если длина элемента будет недостаточной, то постройка может попросту просесть в грунт и разрушиться.
Делая расчёт длины винтовых свай, необходимо обратить внимание на два очень важных момента:

Если длина элемента будет недостаточной, то постройка может попросту просесть в грунт и разрушиться.
Делая расчёт длины винтовых свай, необходимо обратить внимание на два очень важных момента:

1. Плотность и особенности грунтов на участке, выделенном для возведения сооружения.
2. Особенности рельефа участка, а именно перепад между отметками по высоте.

Винтовые сваи
Если вы не проводили геологические изыскания на территории строительства, то вам придётся самостоятельно определять свойства грунтов. Для этого возьмите и выкопайте яму при помощи лопаты глубиной 50 см, причём постарайтесь выбрать самую низкую часть территории застройки.
Если на глубине 0,3-0,4 м находятся песчаные или глинистые отложения, то такое основание наиболее подходит для устройства винтовых свайных фундаментов. В таком случае длина свай может быть в переделах 2500 мм. Если после откапывания ямы вы увидели неплотную субстанцию, влагу, торфяник или плывун, то дальше стоит рыть при помощи обычного бура. Агрегат закручиваем в грунт, периодически вынимая и снимая землю с ножей. Такую работу ведём, пока на ножах бура не станут заметны комки глинистых или песчаных грунтов. Теперь стоит замерять глубину их залегания, опустив в пробуренную яму шнур с грузом на конце. После упора груза в дно ямы, делаем отметку на шнуре, вынимаем его и меряем длину от груза до отметки. В таком случае длина свай должны вычисляться, исходы из глубины залегания плотных оснований.Расчёт винтовых свай для деревянного дома
Чтобы выполнить расчёт винтовых свай с учётом перепада высот на участке, необходимо воспользоваться следующими рекомендациями. Стоит учесть, что при скачке высот больше 50 см к первоначальной длине элемента нужно добавить  50 см. Например, на дом длиной 6000 мм скачок высот составляет один метр. Значит, в самой нижней отметке будут использоваться сваи длиной 2,5 м, в среднем ряду дома будут элементы длиной 3 м, а в верхнем крайнем ряду – сваи длиной 3,5 м.Совет: обычно при возведении зданий на рельефе нижним сваям не хватает 0,2-0,3 метра длины, поэтому лучше брать величину длины сваи з запасом. Так вы добавите прочности вашим свайным фундаментам. Винтовые сваи с металлическим ростверком

Количество опор и интервал их расположения

К табличным значениям расположения опор друг относительно друга относятся такие значения:

• от 2 до 2,5 метров – для домов с деревянным каркасом и блочных строений;
• 3 метра – для зданий из бруса или бревен.

При расположении свай фундамента для равномерного распределения нагрузок должны учитываться следующие правила их расстановки:

• под каждым углом дома;
• в точке пересечения несущей стены и внутренней перегородки;
• возле входного портала;
• внутри периметра здания с интервалом в 2 метра;
• под камином как минимум 2 сваи;
• под несущей стеной, в месте размещения балкона, мезонина или подобной конструкции.

Фундамент из винтовых свай – расчет нагрузок

Для того чтобы правильно выполнить расчет винтовых свай, следует определить усилия, действующие со стороны строения на опоры.

Суммарную нагрузку на один элемент определяйте следующим образом:

• просуммируйте массу всех элементов здания;
• разделите полученное значение на общее количество опор;
• умножьте результат на коэффициент запаса прочности, равный 1,1–1,2.

При определении общего веса строения необходимо учесть массу:

• капитальных стен;
• внутренних перегородок;
• балок перекрытия;
• кровли;
• основания;
• снежного покрова;
• мебели;
• предметов интерьера.

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью

При выполнении работ следует учитывать:

• суммарную весовую нагрузку, которую оказывает здание на основу;
• несущую способность почвы на участке, где производятся строительные работы.

Удобно использовать теоретические значения нагрузочной способности для различных почв:

• глинистый грунт способен воспринимать от 4 до 6 килограмм на каждый квадратный сантиметр площади винтовой линии;
• супесчаные и суглинистые почвы характеризуются расчетным сопротивлением, составляющим 3,5–5,5 кг/cм².

Следует ответственно отнестись к определению нагрузок при сооружении свайного основания.

Оптимальное расстояние

Оптимальное расстояние между сваями — это абстрактное понятие, не имеющее реального числового выражения.

Некоторые источники приводят вполне конкретные значения, но они вызывают больше сомнений, чем полезной информации.

Прежде всего, необходимо учесть нагрузку на каждую опору, которая должна быть меньше предельно допустимых величин.

Кроме этого, необходимо обеспечить такую длину пролетов между сваями, чтобы балки ростверка сохраняли неподвижность и не прогибались.

В этом отношении оптимальное расстояние определяется материалом и размерами ростверка, величиной нагрузки и прочими факторами воздействия.

Поэтому общего оптимального значения расстояния между сваями нет и не может быть. Это величина расчетная, зависит от многих факторов и в каждом конкретном случае имеет собственное значение.

Свайные технологии

В современном строительстве используется несколько видов свайных технологий, отличающихся друг от друга типом свай и способом их заглубления. Свайные фундаменты используются как в частном малоэтажном строительстве, так и при возведении массивных заводских цехов, жилых многоэтажек или крупных торговых к применению данной технологии служат:

• Недостаточная прочность почвы – болотистые и насыпные грунты.
• Высокий уровень подпочвенных вод, что чревато сезонным пучением грунта.
• Необходимость минимизировать сметные расходы путём сокращения объёмов земельных работ.

Жилой дом на свайных опорах По методу своего заглубления свайные стойки могут быть:

• Забивными, когда углубление в толщу грунта происходит при помощи внешнего воздействия на опору. Это могут быть удары копра, вибрационное воздействие или вдавливание в почву.
• Буронабивными. В данном случае по периметру будущей постройки производится бурение скважин, которые впоследствии заполняются бетонным раствором.
• Винтовыми. Углубление винтовых свай происходит за счёт спиралевидной формы их наконечника, при помощи механического или ручного сваекрута.

Винтовые сваи являются на сегодня наиболее востребованным видом опор для частного строительства благодаря целому ряду преимуществ. Прежде всего, «винтовая» методика предусматривает максимально простую технику заглубления опор. Опускаются в почву они при помощи вращения, работая подобно буру.

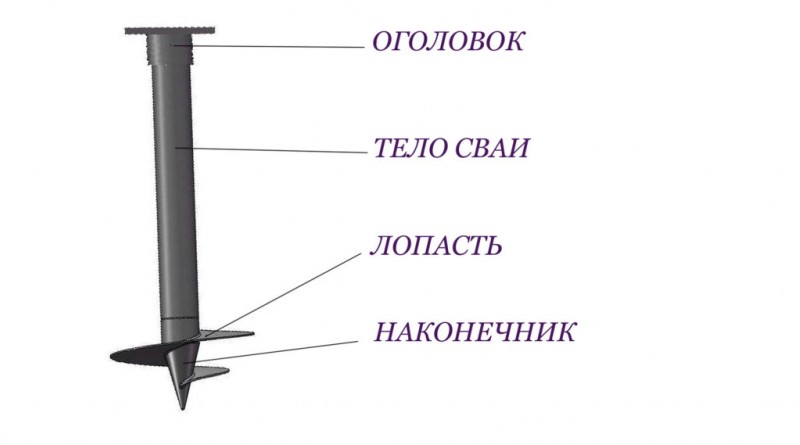

Конструкция винтовой опоры Для установки же забивных или буронабивных свай требуется привлечение дорогостоящей техники со специальными приспособлениями. Благодаря простоте монтажа винтовых свай значительно увеличивается и скорость строительства, что является немаловажным плюсом в условиях ограниченного по времени строительного сезона.

Другим преимуществом является простота изготовления винтовых свай – сделать их можно в домашних условиях из обрезков толстостенной трубы (для стойки) и листового металла (для спиралевидных лепестков).

Дополнительная информация о калькуляторе

Онлайн калькулятор монолитного буронабивного (свайного и столбчатого) ростверкового фундамента предназначен для расчетов размеров, опалубки, диаметра арматуры, ее количества и объема расходуемого бетона. Для определения подходящего типа конструкции фундамента обязательно проконсультируйтесь со специалистами.

Данный тип фундамента основывается на сваях или столбах, поэтому его также часто называют столбчатым либо свайным. Глубина установки и несущая способность отличает сваи от столбов.

Вершины столбов или свай связывают между собой сплошной железобетонной лентой, так называемым ростверком. Между ростверком и поверхностью земли остаётся воздушная прослойка некоторой высоты.

Основная причина для выбора ростверкового фундамента – глубокое промерзание или слабость грунта. Этот тип фундамента востребован в местах, где из-за погодных условий другие виды фундамента создавать проблематично. Забивка свай не зависит от климата, что является несомненным преимуществом ростверковой технологии. Другой её плюс – высокая скорость возведения сооружений, поскольку сваи можно подготовить заранее, а их вбивание – ускорить, пробурив в земле отверстия.

На тип ростверкового фундамента влияет материал и форма свай, характер действия на грунт, способы установки и виды непосредственно ростверка. Трудно давать типовые рекомендации, не зная самого сооружения и специфики местности, где оно строится. Перед началом проектирования следует учесть климат местности, свойства грунта, расчётные нагрузки. Безусловно, лучше всего обратиться к специалистам и последовать их рекомендациям, так как есть риск «доэкономиться» до деформации или разрушения будущего строения. Чтобы этого избежать, советуем внимательно ознакомиться с данным калькулятором. Он поможет вам рассчитать расходы при возведении стандартных конструкций и обдумать составляющие будущего фундамента.

Вы можете задать вопрос или предложить идею по улучшению данного калькулятора. Будем рады вашим комментариям!

Нагрузки на фундамент

Основные нагрузки на фундамент несет вес будущей конструкции. Если строится дом, то для определения общей нагрузки необходимо знать вес

• Обвязки фундамент
• Нижнего перекрытия
• Стен внешних и внутренних
• Верхнего перекрытия и потолка
• Стропильной системы крыши
• Кровельного материала
• Инженерных коммуникаций
• Оконных и дверных блоков
• Отделочных материалов
• Крыльца и веранды, если они находятся на одном фундаменте с домом

Кроме того, на грунт, как конечную опору строения, оказывают нагрузки и сами винтовые сваи – чем больше будет диаметр применяемых труб, тем больше вес.

Основные нагрузки на фундамент

Все перечисленные параметры являются исходными и неизменными после постройки и ввода дома в эксплуатацию. Эксплуатация дома привносит новые нагрузки на фундамент, в частности

• Вес людей в доме
• Вес оборудования
• Вес мебели и бытовых приборов
• Вес снега на кровле

Очевидно, что эксплуатационные нагрузки будут непостоянными, но учитывать их в расчете нужно по максимуму.

Все указанные нагрузки являются вертикальными. Но кроме них при эксплуатации дома добавляются боковые воздействия:

• Сила ветра, давящая на стены и скат крыши
• Сейсмические нагрузки
• Силы пучинистости грунта зимой
• Конструкционные нагрузки, связанные с изменениями линейных размеров элементов здания (усушка древесины, увлажнение и проч)

Все нагрузки различаются не только по своей силе, но и по месту приложения, а также по времени воздействия. Различают следующие виды нагрузок:

1. Равнораспределенные – вес самого здания или снега на кровле
2. Сосредоточенные, такие как вес оборудования или мебели на ограниченном участке дома
3. Статические – постоянные во времени
4. Динамические – например, ударная нагрузка порывов ветра или вибрация от работы тяжелого оборудования

В некоторых случаях нагрузки могут совпадать, усиливая общее воздействие на опору, и это тоже должно быть учтено в расчете фундамента.

Назначение

Фундамент на винтовых сваях – отличное решение для местности со сложным рельефом, которое к тому же отличается умеренной ценой. Специфика этой технологии позволяет осуществить монтаж опор в течение 3 дней и при этом гарантирует надежность фундамента как минимум 100 лет. Для получения качественного результата необходимо учесть все факторы, заложенные в техпроцесс: равномерное распределение нагрузки, особенности грунта, глубину промерзания почвы, наличие и специфику подземных вод и т. п.

В результате всех вычислений появляются данные, дающие ответ на такие вопросы, как:

• необходимая высота винтовых свай;
• диаметр винтовых свай;
• глубина их установки;
• необходимое количество винтовых свай;
• общая стоимость материалов.

Изображение на металле: 6 способов получения четкой картинки

Длина буронабивных свай

Бурение под сваи обычно осуществляется на глубину от 10 метров (минимум, рекомендуемый СНиП) до 30.

На самых зыбких грунтах, под водой, для строительства особо важных сооружений возможно погружение до 50 метров, но уже с применением обсадных труб.

Так же смотрите:

Виды фун­да­мен­тов (схемы и фото) по­дроб­нее	Виды свай, плюсы и минусы, примеры по­дроб­нее

Проектирование столбчатого фундамента из буронабивных свай. Общие требования

Прочный фундамент должен удерживать строительную конструкцию и сохранять при этом статичное (неподвижное) положение в грунте. Сваи испытывают осевую и поперечную нагрузку. На них действует сила, величина которой зависит от полной массы строительной конструкции.

Способность фундамента к противодействию нагрузкам зависит от характеристик почвы и параметров свай, а именно:

• от механических свойств грунтов, их склонности к усадке и расползанию;
• от плотности установки опор в грунте;
• от глубины залегания свайных подошв;
• от площади опорных площадок.

На несущую способность почв влияют:

• механические и физические параметры грунтов;
• уровень подземных вод;
• регулярное промерзание.

Тип грунтов определяется гранулометрическими параметрами почвы — удельным и объемным весом, пластичностью, влажностью, пористостью. Наиболее точные характеристики дадут лабораторные исследования образцов грунтов. Усредненные параметры приведены в таблице.

На способность столбов выдерживать нагрузку влияют факторы:

• площадь основания сваи;
• класс бетона;
• степень армирования;
• частота расположения.

Общие правила размещения столбов (свай):

• Интервал между столбами должен в три раза превышать диаметров сваи;
• Максимальный интервал составляет 3 м;
• Минимальное сечение пятки сваи при длине элемента ростверка до 3 м составляет 0,3 м.

https://youtube.com/watch?v=U4tyc0ZT4PE

Пример расчета ленточного фундамента по несущей способности грунта для дома из кирпича

Для получения более достоверных и надежных данных рекомендуется использовать прочностные характеристики грунта, полученные в результате испытаний. Это также приводит, как правило, к уменьшению ширины фундамента при его проектировании (при расчете минимальной ширины фундамента).

Рекомендуемый вариант. Если вам известны прочностные характеристики грунта, конструктивная схема здания (сооружения), длина и высота здания (сооружения), то выбираем данный пункт меню.

Также данный пункт меню выбираем при условии, если прочностные характеристики получены не в результате испытаний, а взяты по таблицам приложения Б СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*). Для того чтобы подобрать расчетное значение удельного сцепления грунта и угол внутреннего трения по данному приложению необходимо знать тип грунта, коэффициент его пористости и показатель текучести .

https://www.youtube.com/watch?v=ytcreatorsru

Расчетное сопротивление грунта в данном калькуляторе определяется для бесподвальных сооружений.

Если вы обладаете минимальными данными о параметрах здания (сооружения) и о грунте основания, то выбираем данный пункт меню.

Расчет сопротивления грунта основания в данном случае будет осуществлен через формулу, где основным параметром будет служить табличное сопротивление грунта .

Самостоятельное определение типа грунта

Самостоятельное определение плотности грунта

Самостоятельное определение показателя текучести

• Общая длина ленты

– Длина фундамента по центру ленты с учетом внутренних перегородок.

Площадь подошвы ленты

– Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

Площадь внешней боковой поверхности

– Соответствует площади необходимого утеплителя для внешней стороны фундамента.

Объем бетона

– Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

Вес бетона

– Указан примерный вес бетона по средней плотности.

Нагрузка на почву от фундамента

– Распределенная нагрузка на всю площадь опоры.

Минимальный диаметр продольных стержней арматуры

– Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

Минимальное кол-во рядов арматуры в верхнем и нижнем поясах

– Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

Минимальный диаметр поперечных стержней арматуры (хомутов)

– Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

Шаг поперечных стержней арматуры (хомутов)

– Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

Величина нахлеста арматуры

– При креплении отрезков стержней внахлест.

Общая длина арматуры

– Длина всей арматуры для вязки каркаса с учетом нахлеста.

Общий вес арматуры

– Вес арматурного каркаса.

Толщина доски опалубки

– Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

Кол-во досок для опалубки

– Количество материала для опалубки заданного размера.

Как разместить дом на участке относительно красных линий

Трехходовой клапан для отопления с терморегулятором: виды и преимущества

Польза увлажнения воздуха

Контролировать уровень влажности и, при необходимости, повышать его, рекомендуется для того, чтобы:

Не допустить появления серьезных заболеваний

Это не преувеличение: увлажненный в достаточной мере воздух оптимизирует процессы теплообмена в теле человека

Крайне важно это для детей и подростков – их растущие организмы через легкие вырабатывают внушительные объемы тепла.. Если малыш будет регулярно отдыхать в помещении с «пересушенным» и застоявшимся воздухом, результатом окажется сгущение крови и ухудшение работы внутренних органов

Т.к. во сне тело ребенка в таких негативных условиях станет терять чрезмерное количество влаги.

Если малыш будет регулярно отдыхать в помещении с «пересушенным» и застоявшимся воздухом, результатом окажется сгущение крови и ухудшение работы внутренних органов. Т.к. во сне тело ребенка в таких негативных условиях станет терять чрезмерное количество влаги.

Влажность микроклимата также напрямую взаимосвязана с опасностью подхватить заболевания, передающиеся воздушно-капельным путем, и особенностями их течения:

• Кашель, затрудненное дыхание, заложенный нос и другие сопутствующие респираторным патологиям проявления при влажности воздуха в 40-60% облегчаются;
• В хорошо увлажненном воздухе любые вирусы погибают быстрее.

Другой важный момент: состояние слизистых. При недостаточной влажности воздуха, на высыхающих оболочках появляются трещины и корочки. Нарушаются естественные процессы нейтрализации вредных микроорганизмов, попадающих в наш организм через нос и рот. Становится сложно дышать.

В крайних случаях блокировка нормальной деятельности слизистых и проблемы со свободным дыханием оборачиваются бронхитом, отитом, астмой и иными крайне серьезными болезнями. У слабых здоровьем детей может развиться дисбактериоз и почечная недостаточность.

Создать благоприятные условия для работы и отдыха

Сконцентрироваться или, напротив, полноценно расслабиться в непроветриваемом и жарком помещении с воздухом влажностью менее 20% попросту невозможно.

Попробуйте создать благоприятную микросреду – и работать, и отдыхать станет существенно легче.

Не допустить преждевременного старения и обезвоживания кожи

Сухой воздух негативно отражается на состоянии ногтей, волос, кожных покровов. При хорошем уровне влажности, уменьшается вероятность появления высыпаний и раздражения кожи на теле и лице, образования морщин.

Важно: недостаточная увлажненность микроклимата – доказанная причина ускоренной потери влаги эпидермисом, нарушения барьерных функций кожи, ее воспалений.

Что будет, если воздух окажется увлажнен чрезмерно? При показателе 70% и более сальные железы станут вырабатывать больший объем сала. Однако уровень влаги в кожных покровах от этого не возрастет – чтобы вернуть количество липидов в нормальное состояние, достаточно будет просто умыться.

Создать благоприятный микроклимат для растений

Комнатные растения, также как люди, нуждаются в оптимально влажном микроклимате. Степень увлажненности воздуха сказывается на состоянии стеблей и листьев посадок, скорости проращивания семян и цветения.

Сохранить отделку и интерьер

Сухой воздух сокращает период работы и ухудшает внешний вид меблировки (из натуральных тканей, древесины, природного камня), декоративных изделий и бытовой техники. Особенно сильно от него страдают деревянные предметы интерьера – они рассыхаются и растрескиваются. Паркетные планки расслаиваются.

Крайне внимательным нужно быть поклонникам живописи – в сухой микросреде краска начнет отходить от полотна. А также владельцам пианино, скрипок, гитар и прочих музыкальных инструментов – их предстоит чаще настраивать.

Определяющий критерий при выборе

Свайно-винтовой фундамент, как правило, используют при строительстве легковесных и малоэтажных сооружений. Такие опоры различаются между собой размерами и конфигурацией винтовой части.

Чтобы рассчитать несущую способность основания, нужно грамотно выбрать модель свай для строительства (обращают внимание на диаметр трубы и площадь лепестковой подошвы), а также количество конструктивных элементов. Показатель несущей способности отражает, какой допустимый вес может выдержать каждая опора без потери функциональных качеств, учитывая возможные деформации грунта

Поэтому перед тем, как покупать сваи, нужно знать расчетное сопротивление почвы (определяется в результате геологических изысканий участка)

Показатель несущей способности отражает, какой допустимый вес может выдержать каждая опора без потери функциональных качеств, учитывая возможные деформации грунта. Поэтому перед тем, как покупать сваи, нужно знать расчетное сопротивление почвы (определяется в результате геологических изысканий участка).

Пояснения к результатам расчетов

Общий объем бетона для ростверка

Суммарный объём бетона, нужный для полной заливки фундамента с обозначенными вами параметрами. При заказе бетона возьмите запас приблизительно в 10%. При заливке могут возникнуть уплотнения, ведущие к повышенному расходу, а доставка может привезти несколько меньший объём, чем вы заказали фактически.

Минимальное количество рядов арматуры для ростверка

Количество стержней продольной арматуры в верхнем и нижнем поясах ленты ростверка, необходимое для предотвращения естественной деформации ленты силами растяжения и сжатия.

Минимальный диаметр поперечной арматуры (хомутов)

Минимально допустимый диаметр поперечной арматуры в соответствии с нормативами СНиП исходя из заданных параметров.

Максимальный шаг поперечной арматуры (хомутов)

Максимальный шаг хомутов, при котором арматурный каркас будет должным образом выполнять свою функцию. Следует использовать данное значение, либо уменьшить шаг хомутов.

Минимальная толщина доски опалубки (при опорах через каждый метр)

Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор. Опалубка рассчитывается для ростверка.

Быстрый результат

На строительных сайтах можно рассчитать свайный фундамент для своего дома при помощи программы — онлайн калькулятора.

Выглядеть она будет приблизительно так:

Расчеты такого калькулятора проводятся по СНиПу 3.03.01-87, СНиПу 52-01-2003, а также ГОСТу Р 52086-2003.

Большинство параметров свайно-ростверкового фундамента изменяют свое значение в каждом конкретном случае. К ним относятся: форма и материал изделия, способы воздействия на грунты, вид монтажа, геометрия ростверка. Для точного учета всех составляющих надежного решения надо произвести все необходимые замеры и дополнительные расчёты, поэтому в сложных случаях лучше пригласить квалифицированных специалистов.

Основные параметры

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

• шаг свай;
• длина сваи до края ростверка;
• сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле:
P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

• P — нагрузка, которую без разрушения выдерживает одна свая;
• R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
• S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
• u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
• fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
• li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
• 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Строение винтовой сваи

Винтовая свая имеет четыре основных элемента:

• Тело сваи в виде трубы
• Наконечник, обеспечивающий легкое проникновения сваи в грунт
• Лопасть сваи, с помощью которой свая вворачивается в землю
• Оголовок, необходимый для обвязки свай

Конструкция винтовой сваи

Из этих элементов только сама труба, из которой изготовлена свая, а также лопасть имеют определяющее значение для сопротивления сваи нагрузкам. Труба выступает опорным столбом, на который давит здание, а лопасть образует дополнительную площадку, увеличивающую площадь соприкосновения сваи с грунтом. Тем самым лопасть уменьшает удельное давление на грунт.

Исходные данные

Перед проектированием любого типа фундамента необходимо провести геологические изыскания почвы на участке.

Сведения, которые понадобятся при вычислении параметров основания:

• тип грунта;
• физико-механические свойства почвы;
• наличие слоев в грунте, склонных к плывучести, карманов выветривания;
• глубина сезонного промерзания;
• уровень грунтовых вод;
• возможность размыва пластов около фундамента и т.д.

Результаты исследования позволят судить о несущей способности участка и, как следствие, подобрать количество опорных элементов, а также опорную площадь фундамента.

На значение параметров также оказывают влияние суммарные нагрузки в результате давления проектного сооружения на грунт. При этом учитывают вес стен, перекрытий, кровли, а также полезную и снеговую нагрузку.

Требования к проведению вычислений изложены в нормативной документации для строительства свайно-ростверковых оснований:

1. СП 63.13330.2018;
2. СНиП 3.03.01-87;
3. СНиП 2.02.03-85.

«Подводный камень» коварного глинистого грунта

Перед началом строительства жизненно необходимо выяснить, какой грунт преобладает на будущей стройплощадке. Это можно сделать, обратившись в городской отдел архитектуры и землеустройства, или, заказав экспертизу почвы. Если придется возводить коттедж на глинистой почве, то необходимо познакомиться с ее особенностями.

Содержание глины в грунте может быть разным:

• cупеси – 5% содержания глины;
• cуглинки – 10%;
• глинистые почвы – 30%.

Если неверно определить тип грунта, то через несколько лет можно лишиться дома

Глина состоит из чешуек, между которыми хорошо держится влага. Поэтому глинистую почву отличает склонность к значительному увеличению объема в условиях минусовых температур (пучинистость). Это свойство и является «подводным камнем», который надо обойти. Иначе, зимой глина, расширившись, подействует на фундамент, он деформируется и сруб «поплывет».

Основные критерии выбора фундамента для коттеджа на глине:

• максимальная устойчивость к деформации;
• расчет веса будущего сруба или строения из бруса.

Если на этапе планирования допустить малейшую неточность, через несколько лет можно лишиться дома.

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

• Свайное поле.
• Свайный куст.
• Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей

Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени
