Расчет вальмовой крыши: конструкция

Содержание:

Конструкция вальмовой крыши

Данный тип кровли обладает четырьмя скатами. При этом для торцовых скатов, называемых вальмами и простирающихся от конька до карниза, характерна треугольная форма. Другие два ската обладают трапецеидальной формой.

Монтаж вальмовых крыш представляет собой достаточно трудоемкий процесс, однако они помогают придать зданию очень стильный облик. Ввиду того, что нагрузка на крайние стропила центральной двухскатной кровли значительно больше, чем на прочие элементы, эти стропила необходимо усилить

Крайне важно грамотно выполнить расчет вальмовой крыши, особенно в части соотношений ее вальмового и двухскатного элементов, поскольку от этого зависит надежность всего строения

Одним из составных компонентов успеха возведения зданий с подобной кровлей является квалифицированный выбор древесины для стропил. В этих целях хорошо подходят такие породы, как сосна либо лиственница. Не следует забывать, что дерево должно быть хорошо просушено и пропитано качественным антисептиком.

Если торцовые скаты не доходят до карниза, а обрываются, то  подобный тип кровли называется полувальмовым(«голландским»). В небольших коттеджах с деревянными перекрытиями самым рациональным вариантом будет подобная крыша со стропильной системой, снабженной затяжками. В больших зданиях стропильная система вальмовой крыши будет иметь существенно более сложную структуру.

Стропильная система вальмовой крыши

Еще одним хорошо известным типом является «датская» вальмовая крыша: конструкция ее включает несколько характерных элементов. Речь идет о специальных досках дляопоры, стропилах, вальмовых стропилах, усиливающем ригеле с вкладышем, верхней обвязке стены, проставках. Ввиду простоты монтажных работ, а также возможности сэкономить на кровельных материалах, подобный вариант признается весьма привлекательным инженерным решением для застройщиков, чьей целью является вальмовая крыша своими руками.

Полувальмовая крыша

Кровля, обладающая тремя фронтонами, предполагает наличие следующих составляющих: стропил для фронтонов, коньковых специальных прогонов, стоек, балок перекрытий, многочисленных затяжек.

Подобное устройство вальмовой крыши избавляет архитектурные объекты от безликости исполнения и отлично подходит для необычных строений, например, зданий с башенками. Это — более дорогостоящая конструкция вальмовой крыши, она является существенно более сложной, чем у «датской» кровли. Общая площадь ее поверхности весьма велика, следовательно, возведение здания с такой крышей потребует значительного увеличения бюджета строительства.

Датская крыша

Плюсы и минусы

• Если сравнивать с двухскатной кровлей вальмовая сопротивляется ветру минимально. Из-за всех наклонных скатов ветер не давит на фронтон.
• Конструкция имеет большую жесткость из-за наличия углового ребра, соединяющегося на опорных балках коньков.
• Имеются выступающие свесы, которые дополнительно защищают стены.
• Большая эстетическая привлекательность.

Недостатки:

• сложные расчеты и монтаж;
• дороговизна;
• маленькое чердачное помещение;
• отсутствие мансарды;
• солнечный свет проникает только через специальные окна.

Рассматривая типы вальмовых крыш, необходимо учитывать их разновидности, выбор которых влияет на устройство стропильных систем.

• Классический тип. Диагональные ребра опираются на опорные балки коньков, свесы расположены на одном уровне по высоте. Фронтон треугольный, скат – трапециевидной формы.
• Шатровый тип. Опорная балка конька отсутствует. Диагональное ребро смыкается концами в одной точке, к ребрам примыкает рядовое короткое стропило. Так строят крыши, если здание в вертикальной проекции представляет собой квадрат.
• Полувальмовый тип. Фронтоны вертикальные, в них устанавливают оконные проемы. Существуют две разновидности полувальмового типа – голландская и датская.
• Ломаный вальмовый тип (мансардный четырехскатный). Представляет наибольшую сложность при строительстве, поскольку скаты разной площади и имеют различные углы наклона. Такой тип дает возможность рациональной организации внутреннего подкровельного пространства и позволяет придавать крыше необычную внешность.

Расчет стропильной системы и обрешетки

Самым важным и сложным является расчет стропильной системы. Выполнить его своими руками придется в первую очередь. От этого будет зависеть прочность и длительность эксплуатации всей кровли. Именно на стропила припадает основная нагрузка кровельного пирога, атмосферных осадков и ветра. Во время расчета потребуется определить оптимальное сечение стропильных ног и их шаг, то есть расстояние между стропилами в готовом каркасе вальмовой кровли. Что касается обрешетки, то здесь выясняют те же параметры, связанные с сечением и шагом элементов.

Приступая к расчетам надо учесть, что длина ноги стропила и расстояние между ними взаимосвязаны. В помощь застройщику есть специальная расчетная таблица, откуда можно взять важные данные.

Вдобавок таблица отображает оптимальное сечение заготовок при определенном размере и шаге стропил. Если выясняется, что по таблице необходимы пиломатериалы большого сечения, а они дорого стоят, можно прибегнуть к строительной хитрости. Берут несколько заготовок меньшего размера и сечения и просто сращивают их. Это, кстати, не противоречит строительным нормам.

Расчет обрешетки вальмовой кровли зависит от выбранного покрытия. Чем жестче кровельное покрытие, тем реже шаг обрешетки. Под мягкую кровлю монтируют сплошную обрешетку из фанеры или ОСБ. Для металлочерепицы укладывают разреженные элементы сечением 32х100 мм.

Совет! Расчет обрешетки лучше производить после точного решения, чем будет покрыта вальмовая крыша.

Виды вальмовых крыш

Перед тем как выполнять расчет, необходимо четко представлять, что в итоге должно получиться. Различают следующие разновидности рассматриваемой конструкций крыш.

Классическая вальмовая крыша

Классическая вальмовая кровля дома имеет 4 ската, два из которых трапециевидной, а два других — треугольной формы. Как уже было сказано выше, треугольные скаты, по-другому называемые вальмы послужили причиной происхождения наименования рассматриваемого вида крыш. Основными достоинствами данной конструкции является ее высокая надежность, функциональность, а также оригинальный и привлекательный внешний вид. К недостаткам можно отнести относительную конструктивную и технологическую сложность, а также дороговизну при строительстве.

Полувальмовая крыша

Отличается от классической разновидности тем, что вальмы, то есть треугольные скаты, имеют усеченную форму. Для полувальмовой крыши характерны отличные эксплуатационные показатели и привлекательный и очень интересный внешний вид. Однако, данный вид кровель является одним из самых конструктивно и технологически сложных, и дорогих.

Шатровая крыша

Достаточно популярная разновидность традиционной вальмовой крыши, отличающаяся от нее тем, что все четыре или более скатов треугольные, сходящиеся в одной точке. Венчает конструкцию не горизонтальный конек, а коньковый узел, находящиеся в верхней точке пирамиды, которую образуют скаты. Как правило, применяется в случае квадратного здания, или сооружения в форме равностороннего многоугольника.

Ломаная крыша

Еще одна крайне привлекательная внешне разновидность крыши дома. Для нее характерно то, что все скаты имеют различные размеры и форму. Недостаток аналогичен полувальмовой конструкции — сложность конструкции и технологии изготовления, а также дороговизна даже на фоне остальных недешевых разновидностей рассматриваемого типа кровель.

Монтаж вальмовой кровли по безраспорной системе

Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе

Здесь важно сделать заготовки такими, чтобы были соблюдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил

В данном случае будут использоваться шестиметровые стропила сечением 15х15.

Вначале подготавливаются все необходимые материалы

Макет из двух стропил

Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.

Сооружение опалубки

Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.

Застывание бетонной смеси

Цены на цемент и основы смесей

Цемент и основы смесей

Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.

Укладка гидроизоляции

Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.

В мауэрлатном брусе сверлятся отверстия

Установка бруса по периметру

Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.

Закручены гайки

Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.

Сначала требуется установить подконьковый брус посередине крыши

Все соединения производятся при помощи металлических уголков

Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции

Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.

Установка диагональных стропил

Еще одно фото процесса

Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил

Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки

Шаг между стропилами здесь – 60 см.

Монтаж остальных рядовых стропил

Создается выпил в области касания стропилины и мауэрлата

Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.

Нарожники нужно прибивать к диагональным стропилам

Результат проделанной работы

Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.

По оставшимся двум скатам тоже нужно установить стропила-нарожники

Готовая стропильная система

Цены на строительные леса

Строительные леса

Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.

Теперь можно монтировать защитные мембраны

Видео – Стропильная система вальмовой крыши

Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.

Дизайн открытого типа

Часто допускаемые ошибки при расчете крыши

Многие даже опытные мастера, делая расчет вальмовой крыши, начинают сразу составлять чертеж и подробный план, что крайне неверно. За этими действиями скрывается основная ошибка – отсутствие замеров коробки здания

Общие размеры, конечно же, есть, но мало кто уделяет внимание стенам. Со стороны они кажутся ровными с идеально прямыми углами

А вот если взять и выполнить своими руками дополнительные точные замеры, то можно найти много невидимых погрешностей даже на новом доме. Игнорирование их приведет к тому, что составленный чертеж крыши будет содержать неверные размеры некоторых узлов. Эти ошибки помешают правильно смонтировать первые опоры.

Прежде чем сделать расчет четырехскатной кровли надо взять уровень, рулетку, строительный шнур и произвести новые замеры. С помощью шнура и рулетки между противоположными углами замеряют диагонали, уровнем проверяют высотные отметки стен. Хотя малые неточности, но они все равно будут и их надо исправить:

• Не параллельность стен коробки выравнивают за счет правильного расположения мауэрлата.
• Малую погрешность высоты каждой стены исправляют подкладками под мауэрлат.

Если, на удивление, выполненные своими руками контрольные замеры показали большие погрешности, в расчет и чертеж необходимо внести дополнительные элементы каркаса крыши для исправления недочетов.

Важно! Двумерный чертеж каркаса кровли создает ошибочное видение конструкции. Чтобы иметь полное представление о будущей крыше, необходимо создать самостоятельно объемную ее модель.. По разработанной модели проще определить, нравится конструкция или нет

На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

По разработанной модели проще определить, нравится конструкция или нет. На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

Совет! Подыскивая в интернете готовый чертеж под определенные размеры коробки дома, не следует брать подробные схемы со сложными формулами и латинскими обозначениями. Их сможет понять только специалист.

Для лучшего представления процесса строительства четырехскатной крыши на фото можно увидеть мастер-класс, где показаны все основные узлы и этапы их возведения.

Выполняем калькуляцию

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно воспользоваться формулой равнобедренного треугольника. Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькулятор вальмовой крыши.

Для расчета площади сторон крыши применяются стандартные геометрические формулы

В базе калькуляторов находится информация о наиболее популярных кровельных материалах. Для получения результата

достаточно отметить:

• параметры основания

  кровли;

• предполагаемый шаг

  стропил;

• предпочитаемый кровельный материал
• сорт и размеры древесины

  , которая будет использована для создания обрешетки;

• регион

  строительства.

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

При выполнении вычислений учитывается метеорологическая обстановка района застройки. При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Но надо учитывать, что все формулы калькуляторов, соответственно, и заложенные погрешности, находятся внутри интерфейса, поэтому дать гарантию точности не сможет ни одна онлайн-считалка.

Общие сведения по результатам расчетов

• У
  гол наклона боковых стропил

— Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

У
гол наклона вальмовых стропил

— Угол наклона крыши со стороны вальмового ската.

П
лощадь поверхности крыши

— Общая площадь кровли с учетом свесов.

П
римерный вес кровельного материала

— Нагрузка на стропильную систему крыши от кровельного материала.

К
оличество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

Д
лина боковых стропил

— Длина стропильной ноги с боковой стороны строения и с учетом свеса.

Д
лина вальмовых стропил

— Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

Д
лина диагональных (накосных) стропил

— Длина так называемых ребер в количестве 4 штук.

Р
екомендуемое сечение стропил

— Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

К
оличество боковых и вальмовых стропил

— Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

О
бъем бруса для стропил

— Объем материала для стропильной системы в кубометрах.

П
римерный вес стропил

— Общая нагрузка от стропильной системы.

К
оличество рядов обрешетки

— Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Достаточно популярной разновидностью крыши является . Относят эту разновидность к четырехскатным конструкциям.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Конструктивные особенности

Эта разновидность кровельных конструкций, изображенная на фото, представляет собой обычную коньковую крышу, но без вертикальных фронтонов. Вместо них по бокам здания делается 2 дополнительных ската – вальмы, имеющие другой угол уклона.

Стропильная система вальмовой крыши состоит из следующих элементов (показаны на схеме):

мауэрлат, лежень – мощная обвязочная балка, монтируемая на верхнюю плоскость стен по периметру здания и внутренних перегородок;
кровельные скаты формируются за счет наклонных балок, устанавливаемых с расчетным интервалом, — стропильных ног;
вместе с элементами жесткости – затяжками, стойками и раскосами – стропила образуют кровельные фермы;
коньковый прогон – брус, соединяющий верхние точки ферм;
в некоторых конструкциях нижняя часть стропильных ног удлиняется за счет дополнительной детали — кобылки.

По линии схождения плоскостей устанавливаются вальмовые стропила, опирающиеся на углы здания. Их уклон совпадает с углом основных скатов. А вот торцевые стропильные ноги, называемые нарожниками, образуют по бокам дома более крутые или пологие скаты.

При строительстве 4-скатных крыш применяется 2 типа ферм – висячие и наслонные. В первых нижний пояс (затяжка) опирается только на внешние ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости. Устройство висячей фермы смотрите на чертеже:

Преимущество наслонных конструкций – возможность опирания на капитальную межкомнатную перегородку и перекрывания больших пролетов без увеличения материалоемкости

Новичкам кровельного дела стоит обратить внимание на эти фермы, поскольку они надежнее и проще в монтаже

Если на чердачном этаже планируется устроить жилую мансарду, то угол уклона основных скатов увеличивается, а ферма получает 2 опоры в виде стоек, образующих стены помещения. Эти детали принято ставить на лежни либо балки перекрытия деревянного дома. Потолки мансардной комнаты формируются благодаря горизонтальным затяжкам, связывающим стропила поверху, как сделано на схеме:

Особенности строительства верхового погреба

Наземное садовое хранилище можно построить на любом участке, не исключение – места с высоким уровнем грунтовых вод. Строение может стать настоящим украшением двора, если его красиво оформить с улицы. Существуют несколько вариантов верховых хранилищ. Разделяют их по расположению относительно уровня почвы.

Хранилища могут стоять отдельно или быть присоединены к одной из стен дома, сарая, любой другой постройке. Выбрать можно любой вариант, особых различий между наземными постройками нет. Всё зависит от возможностей и уровня мастерства владельца участка. При составлении проекта необходимо учесть конструктивные особенности и преимущества любого типа сооружения.

Строительство с обваловкой

Возведение погреба не представляет большого труда. Для строительства потребуются брёвна, доски, любой древесный материал. Сырьё не обязательно должно быть новым, можно использовать элементы от разобранных сараев, летнего душа или остатки любого дерева. Стройматериалы необходимо обязательно подготовить – обмазать битумом. Так можно значительно продлить их срок службы.

Массивные брёвна вкапывают по периметру будущего погреба и связывают их концы вверху. Конструкцию покрывают досками и рубероидом. В качестве обваловки используют торфяную смесь. Еёнасыпают на крышу и хорошо утрамбовывают. Это позволит лучше удерживать тепло. При желании грунт можно засеять любой невысокой растительностью. С одной из сторон делают дверь, утепляют полиэтиленом, пенопластом.

Внешне насыпной погреб напоминает треугольную призму. Такая конструкция отлично подойдёт для хранения овощей, консервации и прочих заготовок на зиму. Края крыши должны обязательно свисать. Это обеспечит хороший сток воды, а снег зимой будет играть роль естественного утеплителя.

Строительство без обваловки

Давно полюбившиеся садоводам мини-погреба выполняют не только свои прямые функции, но и могут быть оригинальным украшением участка. Хранилище без обваловки можно построить на небольшой площади, благодаря наземному типу конструкции исключаются любые подтопления подземными водами.

Дизайн и размеры погреба могут быть любыми, главное, чтоб хватило места для хранения всего продуктового запаса. При составлении проекта следует учитывать объём урожая, количество членов семьи. Конструкцию можно сделать обычного типа – утеплённый короб с двойными стенками или помещение с вентиляцией и внутренней отделкой. Для внешнего, внутреннего обустройства подойдёт любая оригинальная идея, например, в стиле хоббитон.

Строительство наземного погреба без обваловки начинается с подготовки площадки. Снимают верхний слой грунта, примерно 20 см, выравнивают и утрамбовывают площадку. Затем выкладывают дренирующую подушку из керамзита. Это повысит гидроизоляцию. Если рядом с загородным домом много грызунов, устройство дополняют размытой глиной. В эту смесь помещают кирпичи с минимальным зазором и делают кладку высотой минимум 15 см от земли.

Потолок и стены делают из массивных досок. Для создания идеального микроклимата используют укладку в несколько рядов с прокладкой из теплоизоляционного материала. Конструкция должна обязательно иметь вентиляцию. Крышу делают двускатной, односкатной из шифера или рубероида.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

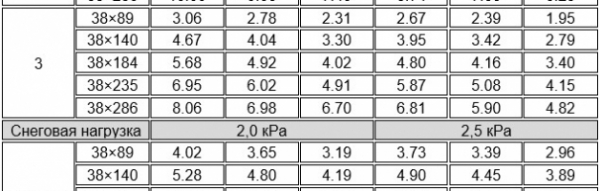

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

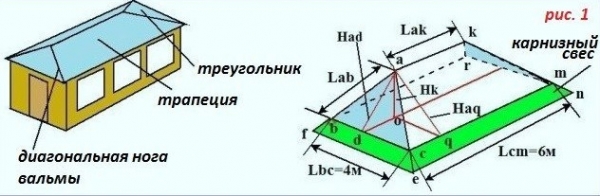

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Плюсы и минусы чистки лимонной кислотой

Свойства лимонной кислоты обусловлены её химической структурой. Это вещество не изобретали специально для чистки стиральных машин, поэтому его воздействие на детали техники имеет как положительные, так и отрицательные стороны.

Положительные стороны способа

Без чистки накипи в СМ можно ожидать, как минимум, перегорания и необходимостью замены ТЭНа. Поэтому тянуть с процедурой чистки не стоит. Метод удаления отложений должен позволять каждому человеку без опыта проводить процедуру.

При решении регулярно чистить СМ лимонной кислотой можно купить сразу большой её объем. Так будет дешевле и менее хлопотно

Использование лимонной кислоты для ликвидации накопивших нерастворимых солей соответствует этому требованию благодаря ряду преимуществ:

1. Доступность и дешевизна. Лимонную кислоту в нужном количестве можно купить в любом магазине за несколько десятков рублей.
2. Простота. Осуществить процедуру очистки может даже неподготовленный человек.
3. Эффективность. 100 г лимонной кислоты растворит до 80 г накипи.
4. Безопасность. И лимонная кислота, и образующийся после растворения накипи цитрат кальция являются безвредными для здоровья.

Указанные положительные стороны ЛК делают её препаратом выбора в борьбе с накипью. Нет смысла покупать дорогостоящие спецсредства для чистки СМ, если они обеспечивают аналогичный эффект.

Лимонную кислоту применяют как в уходе за внутренними, так и за внешними деталями стиралки. Преимущество народного препарата в том, что с использованием лимонки можно эффективно очистить недоступные пользователю поверхности

Подтверждение эффективности удаления накопи лимонной кислотой продемонстрирована в ролике:

Негативное воздействие лимонной кислоты

Слагаются легенды о негативном влиянии лимонной кислоты на внутренние детали при чистке стиральной машины. Приводятся многочисленные аргументы против этого метода, но доказательства мало кто предоставляет.

Теоретическими претензиями людей к чистке СМ лимонной кислотой являются:

1. Образование солей, которые остаются в стиральной машинке и могут забить слив.
2. Кислота разъедает металлические компоненты ТЭНа.
3. Резиновые уплотнители размягчаются и могут трескаться.
4. После чистки у вещей появляется специфический запах.

Для удаления накипи в СМ используется 1% раствор лимонной кислоты.

Для сравнения, для чистки водогрейных котлов от отложений применяется 10% раствор агрессивной соляной кислоты. И даже множественная обработка столь сильным средством не влияет на работу оборудования. А резина вообще является устойчивой к краткосрочному воздействию слабых кислот.

Проблема возникнет, если кристаллы или раствор лимонной кислоты останется в кармане резиновой манжеты, герметизирующей дверку. В остальных случаях негативное воздействие лимонной кислоты на внутренности стиральной машины является мифом.

Дырки в манжете от лимонной кислоты возникают не сразу, а только после множественных сеансов удаления накипи без соблюдения элементарных правил

Образующиеся при чистке накипи соли вместе с остатками ЛК полностью удаляются последующими двумя-тремя полосканиями, не оставляя ни запаха, ни осадка.

Неужели все минусы лимонной кислоты оказываются надуманными? Нет, чистка накипи имеет ещё один недостаток, но он свойственен всем чистящим средствам.

Нерастворимые соли могут скапливаться в местах утечки воды, временно затягивая отверстие и убирая проблему. После чистки стиральной машины течь может появиться вновь. Описанная проблема не инициируется лимонной кислотой или другими средствами, но о возможности её возникновения следует помнить.

Последствия использования ЛК для чистки СМ представлены видео:

Интересные факты о площади

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

Сплошная обрешетка

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

См. также

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската —  торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию.  Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

• Обтекаемость кровельного покрытия;
• Жесткость конструкции;
• Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

• Сложность расчетов и установки крыши;
• Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту.  Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как  от ветровых и снега, так и от массы самого материала для кровли.  Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска  для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная,  для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

• Утеплитель толщиной 100 мм, но лучше 150-200 мм.
• Гидроизоляция, пароизоляция;
• Контробрешетка толщиной не менее 30 мм.
