Как самому сделать чертеж четырехскатной вальмовой крыши и сделать все расчеты при проектировании

Для чего нужен

Клей для дерева используется повсеместно и постоянно. Каждый хоть раз в жизни склеивал какие-нибудь деревянные детали, ремонтировал сломанные вещи или предметы мебели. Склейка древесины производится несколько иными методами, чем соединение, например, резиновых или пластмассовых изделий. Не требуется производить стандартные операции: нанесение состава, просушка около 10-15 минут и сильное прижатие деталей друг к другу.

Древесина требует иного подхода, который обусловлен строением материала, индивидуальными свойствами каждой породы. Для нее требуется другой состав клея, способный впитываться в материал и создавать прочную пленку. В настоящее время создано немало составов, от старинных традиционных столярных клеев до самых современных синтетических составов. Вопрос, чем склеить дерево, совсем не простой.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

• В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
• При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Плюсы ортопедических латексных матрасов для здоровья

Особенности по установке

Элементы четырехскатной крыши, используемые в стропильной системе, образуют ферму, основание которой состоит из треугольников. Это объясняется тем, что именно треугольник обладает высоким уровнем жесткости, благодаря чему вся стропильная конструкция получается достаточно прочной. Основными несущими элементами стали стропильные ноги, монтаж которых нужно проводить в соответствии с проектом.

Изначально проводят укладку мауэрлата, распределяющего нагрузку. Нужно отметить такую особенность, что в четырехскатной крыше его нужно укладывать не только по длине, а со всех четырех сторон. Стропильные ноги нужно опереть на промежуточные прогоны, для равномерной передачи нагрузки от крыши на стены здания, фундамент. Также в конструкции четырехскатной крыши необходимо обязательное использование скользящих опор для стропил, способных сделать крышу более прочной и надежной. Помимо этого, они влияют на то, как будет закреплен кровельный пирог, его устойчивость к внешним факторам. Учитывая все нюансы, тонкости и сложности, связанные с монтажом четырехскатной крыши, рекомендуется привлечение специалистов, гарантирующих качество и надежность конструкции.

Проектирование четырёхскатных крыш

Особенности стропильной системы

Разновидности, типы и виды

Разновидности вальмовых крыш:

1. Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
2. Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
3. Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.

Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.

ТОП-10 лучших материалов для шумоизоляции пола

Похожие статьи

Виды четырехскатной крыши

Уже давно было придумано множество типов конструкций крыш, но относительно недавно их собрали в некоторую систему, где отметили главные, и разобрали подвиды.

Вальмовая крыша имеет четыре разновидности:

• Стандартная четырехскатная система. Здесь нет ничего лишнего, так сказать классика. Четыре ската, по бокам треугольные, а с фасадов трапециевидные. Все плоскости собираются в верхней точке и образуют коньковый узел. Особенностью такой конструкции является то, что длина конька значительно меньше длины всего здания. Как ни странно, стропильная система стандартной вальмовой кровли относится к разряду повышенной сложности, поэтому ее вряд ли можно собрать собственными силами без должной подготовки.
• Полувальмовая голландская. Взглянув на такую крышу можно сразу установить схожесть с двухскатными. Дело в том, что голландская система имеет два больших трапециевидных ската, а с торцов дома сооружаются уменьшенные вальмы. Благодаря этому по торцам можно устанавливать обыкновенные световые окна, которые куда дешевле мансардных.
• Датская полувальмовая система. Здесь идут четыре ската, которые по своей форме напоминают трапеции, но они отличаются по размерам. Вальмовая часть такой крыши начинается чуть ниже конькового элемента, а сверху нее располагается небольшой треугольный фронтон. Его можно эксплуатировать для вставки светового или слухового окна.

• Мансардная крыша с четырьмя скатами. Данная конструкция имеет две треугольных вальмы и два ломанных ската, уклон которых можно менять по своему усмотрению. Это удобно, в случае если вам необходимо сделать высокие потолки на мансардном этаже.
• Наверняка, вам попадались на глаза квадратные дома с четырехскатной крышей. Такая стропильная система называется шатровой. Она требует довольно высокой устойчивости, поэтому делается из равнобедренных треугольников. Данная разновидность отличается от своих аналогов тем, что все части кровельной плоскости равны между собой и являются треугольником. Кроме этого, на такой крыше отсутствует необходимость монтажа конькового элемента.

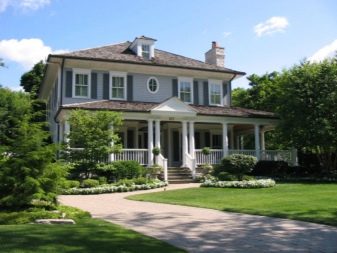

Двухэтажный дом с четырехскатной крышей будет смотреться очень красиво и массивно, посмотрев фото выше, вы определенно скажете то же самое.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Виды стропильных систем

Стропильная система крыши четырехскатного вида принимает различный вид, в зависимости от исходных условий: площади перекрываемого дома и внутренней планировки. Выделяют три вида:

1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Висячая стропильная система четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.

2. Наслонная. Ее обустраивают в домах, посередине или по бокам которых существуют внутренние несущие стены. Стропильная система в таком случае имеет опору не только на внешние, но и на внутренние стены. Усиленная стойками стропильная система получается более надежной и уравновешенной, монтировать ее проще и дешевле.

3. Комбинированная. Состоит из элементов наслонной и висячей стропильной системы. Ее применяют, если в качестве дополнительной опоры используют не внутреннюю стену, а колонны или столбы. Тогда висячие стропила чередуются с наслонными, образуя ажурную конструкцию с открытыми балками перекрытий.

Кокой вид стропильной системы подойдет для конкретного дома, определяют в период проектирования, производя расчеты и составляя чертежи.

Казеиновый клей

Конструкция стропильной системы

Чтобы для беседки обязательно проводят расчет угла наклона скатов, высоты конька и нагрузки для подбора сечения стропил. Основываясь на полученных результатах составляют чертеж, отражающий размеры и взаимной расположения элементов стропильной системы, которая состоит из:

1. Мауэрлата, бруса сечением 100х100 или 150х150 мм, который выполняет функции опоры и распределения веса четырехскатной крыши. В беседках эта задача ложится на верхнюю обвязку.
2. Рядовых стропильных ног, верхней частью опирающихся на коньковый прогон, а нижней – на мауэрлат. Шаг между ними 60-120 см, но не менее 3 единиц с каждой стороны.
3. Диагональных стропил, расходящихся от конька к углам беседки
4. Нарожников, которые сверху прикрепляют к диагональным стропила, а снизу к мауэрлату. Они формируют вальмовый скат, расстояние между ними не должно превышать 60-80 см.
5. Конькового прогона, бруса, соединяющего верхушки вертикальных стоек. К коньковому прогону крепят рядовые стропильные ноги.
6. Стоек, вертикальных опор, устанавливаемых на затяжки. Стойки служат опорой для конькового прогона, распределяя и передавая вес к несущим столбам, фундаменту.
7. Затяжек, горизонтальных перемычек между стропильными парами, снижающих распирающую нагрузку на стены беседки.
8. Обрешетки, которая необходима для настила кровельного покрытия.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю

Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.

Выбор подрядчика по установке

Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами

Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Выбор и подготовка строительных материалов

В ходе строительства своими руками четырехскатной крыши для беседки потребуется древесина для монтажа стропильной системы, пленка для гидроизоляции, кровельный материал и крепежные элементы. Необходимо приобрести:

• Брус сечением 100х100 мм или 150х150 мм, который используют для изготовления мауэрлата. Выбирают ровный, прочный брусок, без трещин, следов плесени и гнили. Такой же материал необходим для вертикальных стоек и затяжек.
• Доски сечением 50х150 мм и 100х150 мм для изготовления стропильных ног. Учитывайте, что длина диагональных стропил больше рядовых и может превышать размеры стандартных пиломатериалов. Опытные мастера рекомендуют диагональные стропила изготавливать из досок вдвое большей толщины, чем рядовые. Для этого можно либо закупить большего сечения или срастить две стандартные доски.
• Необрезная доска 30х100 мм или 40х100 мм для монтажа обрешетки. Так как обрешетку закроет кровельный материал, подойдут пиломатериалы второго или даже третьего сорта.
• Рейки 30х30 мм, которые используют в качестве контр-обрешетки.
• Ветровая и карнизная доска.

Так как дерево относится к материалам природного происхождения, оно подвержено воздействию бактерий и влажности. Эти неблагоприятные факторы ухудшают состояние стропильной системы, снижая срок службы и приводя к обрушению. Однако антисептическая обработка защитит древесину. Четырехскатная крыша для беседки, которую планируют оборудовать мангалом или жаровней, обрабатывается антипиренами в качестве профилактики возгораний.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши	Краткое описание
Классическая	Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
Шатровая	Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша	Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Полувальмовая	Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

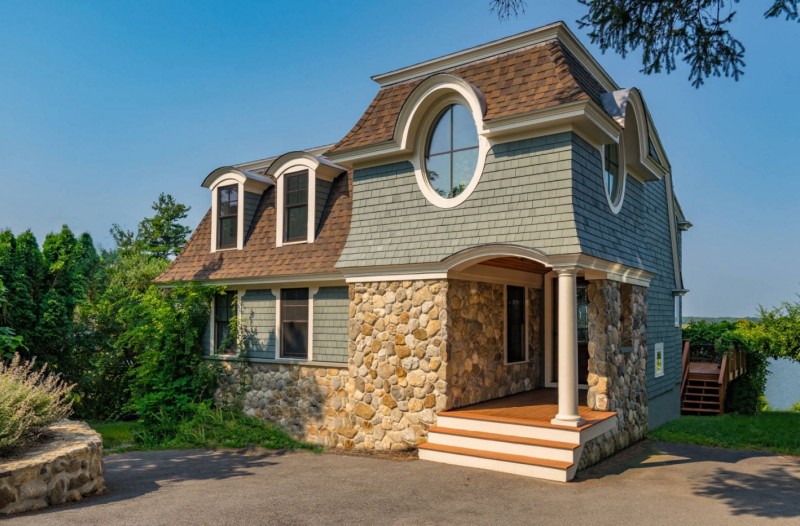

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Варианты беседок с четырехскатной кровлей

Дачная беседка может быть полностью закрытой, остекленной, открытой, в классическом или современном стиле, совмещенной с летней кухней или бильярдной и т. д.

Видео описание

Беседка-летняя кухня:

Беседка 3 на 4 из дерева

Беседку данного типа можно приобрести в готовом виде или построить из заранее подготовленных деталей на участке. Она довольно удобна для обустройства небольшой зоны отдыха. На этом примере видно, что четырехскатная крыша для беседки 3х4 идеальна по форме и дизайну.

Деревянная беседка для дачиИсточник www.naves.md

Беседка-терраса с летней кухней

Представленный ниже вариант беседки демонстрирует возможность использования полностью открытых конструкций, состоящих из опор и навеса. Чтобы скрыть площадку от посторонних глаз и защитить расположенную в ней технику и мебель от дождей, можно использовать занавеси из влагостойкой ткани.

Беседка с летней кухнейИсточник pinterest.com

Беседка 3 на 3

Ажурная компактная беседка, которая подойдет для небольшого участка. Она занимает немного места, при этом очень эстетично выглядит. Вальмовая крыша надежно защищает беседку от дождя, ветров и солнечных лучей. Крыша для беседки 3х3 может быть двухскатной или шатровой, вальмовая конструкция делает ее крепче и долговечнее.

Ажурная беседка для дачиИсточник lineyka.net

Беседка из камня и дерева

Вариант основательной стильной беседки, которая не была бы такой солидной и презентабельной с простой двускатной или плоской кровлей

При создании подобной летней постройки следует особое внимание уделить прочности деревянных опор, так как на них будет установлена достаточно увесистая крыша

Беседка в ландшафтном дизайнеИсточник doma-mechty.com

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка для загородного участкаИсточник www.stroyportal.ru

Вальмовая кровля придает простой беседке стильный и оригинальный внешний вид. При этом она лучше других кровельных конструкций защищена от сильных ветров, и на ней не скапливаются осадки. Вальмовая кровля беседки должна быть грамотно запроектирована и качественно возведена. При правильном монтаже она прослужит максимально долго, не требуя сложного ухода или ремонта.

Варианты четырехскатной схемы крыши

Кроме классического варианта, в котором используются две треугольные и две трапециевидные плоскости, крыша в четыре ската может строиться по одной из разновидностей каркаса:

• Ломаная датская схема. Треугольные верхушки боковых фронтонов крыши, примыкающих к коньку, совмещаются в одной конструкции с трапециевидным скатом. Получается симпатичная конструкция с крутыми основными скатами и пологими боковыми поверхностями;
• Четырехскатная голландская система, ее можно назвать антиподом датской схеме. В данном случае фронтоны крыши в верхней части прикрываются от дождя и снега небольшими треугольными скатами;
• Наиболее простой шатровый вариант крыши, в которой все четыре ската выполняются одного размера. Получается равносторонняя пирамида. Идеально подходит для зданий с квадратными пропорциями стен.

Все модификации четырехскатной или вальмовой схемы рассчитаны на специфические климатические условия эксплуатации крыши. Например, датские кровли хорошо противостоят ветру и большому количеству снега, тогда как «голландки» рассчитаны на то, чтобы противостоять сильным дождям и снегопадам в условиях городской застройки. Шатровые схемы с небольшими углами наклона ската используют для построек на открытой ветреной местности. Классический вариант можно использовать для любых условий, но в этом случае потребуется тщательно выверить положение здания относительно розы ветров.

Темно-зеленый

Четырёхскатная крыша: чертёж, расчет и проекты

Сначала нам нужно провести проектные работы: осуществляем расчет четырехскатной крыши и рисуем чертеж. Помните про уклон, который варьируется от 5° до 60°, здесь все зависит от типа кровли, предназначения мансарды и атмосферных нагрузок:

• Так, в северных областях, характеризующихся сильными ветрами, крыши нужно делать с маленьким наклоном.
• При больших нагрузках крыша должна иметь наклон в 45°-60°.

От этого параметра во многом зависит и выбор материала для покрытия сооружения. Если наклон составляет 5°-10°, следует выбирать асбестоцементные листы или рулонное покрытие, кровельный металл выбирается для крыши с наклоном в 14°-60°, черепичная крыша подходит при наклоне в 30°-60°. В ходе проектных работ нужно решить, какие стропила будут использованы при строительстве крыши – висячие либо наклонные.

Необходимо выяснить, нужны ли будут вам дополнительные элементы для поддержания прочности конструкции: раскосы или затяжки. Процесс проектирования позволяет учесть всевозможные нагрузки на стропила, куда входят:

• Масса кровельного материала;
• Вес иных элементов, которые составляют кровельный «пирог» (материал для утеплителя, паро- и гидроизоляция);
• Атмосферная нагрузка (снег, ветер);
• Количество осадков;
• Оборудование, которое устанавливают на крыше (лестницы, слуховые окна, аэраторы).

Вы также должны учитывать уклон скатов – это поможет рассчитать все параметры стропил. Подобный проект обязательно включает чертежи стропил, узлы их соединения с иными элементами, месторасположение обрешетки. Если у вас на руках будет такой проект, вы сможете рассчитать требуемые материалы для обустройства стропил и кровли.

Однако стоит помнить, что любая ошибка на этом этапе может привести к негативным последствиям в процессе покупки материалов, что приведет к дополнительным расходам. И если вы понимаете, что не можете провести работы своими руками, лучше всего обратиться к специалистам – они смогут рассчитать все нагрузки и составят грамотный проект, который будет отвечать всем заданным требованиям.

Насколько безопасна лимонная кислота для стиральной машины

Особенности подготовки поверхности перед установкой вальмовой крыши

Начинается строительство вальмовой крыши с подготовительного этапа, на котором создается проект и делаются соответствующие расчеты для определения стоимости работы, закупка материалов

Важно уделить внимание тщательному осмотру стройплощадки и анализу ее особенностей для планирования будущей конструкции вальмовой крыши.

В подробном плане представляется конструкция кровли, ее площадь и выполненные заранее расчеты вальмовой крыши. Если же устройство вальмовой четырехскатной крыши владелец дома будет выполнять самостоятельно, то во избежание неточностей, составление плана лучше доверить опытном специалисту (прочитайте: «Строительство четырехскатной крыши своими руками»).

Фотографии на сайте

Виды стропильных систем

Существуют висячая и наслонная конструкции. Первый тип отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности делают стяжки между противоположными стропилами, используют стойки, подкосы и другие приспособления.

Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.

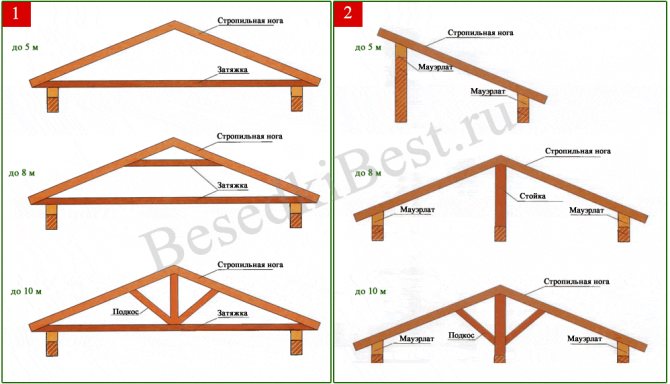

Различия систем: 1) Висячая 2) Наслонная

Четырехскатная крыша – расчет конструкции

Основой любой кровли с уклоном являются стропильные конструкции. Чем меньше величина уклона, тем жестче требования к несущей способности стропил. Малый угол кровельного наклона невыгоден, он потребует мощных балок основы, их частого расположения, взаимной обвязки перемычками и прочих конструктивных сложностей. С другой стороны, слишком «крутые» углы возвышения приведут к значительным расходам на кровельный материал, а для крыш жилых домов используются очень даже недешевые металлочерепица или композитный шифер.

Поэтому угол для наклонной кровли к горизонту чаще всего принимают за 20˚-40˚. Такое значение наклона позволяет использовать стандартные балки для стропил, выполнить утепление и шумоизоляцию крыши дома, гарантировать надежный сток атмосферных осадков. Можно облегчить математический этап подготовки с помощью современных сетевых коммуникаций.

• Длины и ширины кровельного проема;
• Выбранного угла наклона кровли к горизонту;
• Величины свесов кровли за линией стен:
• Типа кровельного материала, массы единицы площади и размера нахлеста одного листа на другой;
• Монтажных расходов на обрезку как стропил, так и самой металлочерепицы, профнастила и т.п.

Результат расчетов можно выполнить в нескольких вариантах – с различной величиной сечения стропил, шага между ними и других подробностей. Вообще, возведение новой стропильной конструкции своими руками не рекомендуется, лучше выполнить этот этап силами профессиональных мастеров.

При гарантированной надежности стропил, при их качественном монтаже дальнейшие работы по утеплению крыши, созданию акустического барьера, пароизоляции, сооружению самой кровли вполне выполнимы самостоятельно. В крайнем случае, доверьте мастерам выставить «скелет» стропильной конструкции – то есть угловые балки, идущие к углам дома, и определитесь с шагом между лагами. Дальнейшие кровельные работы допустимы в самостоятельном режиме.

На фото — округлая вальмовая крыша, postroimka-dom.ru

Фото таблицы коэффициентов для расчета элементов стропильной системы вальмовой крыши, krovlyakryshi.ru

На фото — конструкция вальмовой крыши, build-experts.ru

Фото зданий с вальмовыми крышами, interiorgid.ru

На фото — дом и гараж с четырехскатной крышей, 1profnastil.ru

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой — на стропила.
