Реле времени: как подключить своими руками? для чего используется и обзор уровней автоматизации. виды, маркировка и принцип работы устройства

Подключение в схему управления

Используется классическая схема, позволяющая коммутировать многопозиционную нагрузку по временному признаку (в данной ситуации число состояний равно 2-м). К приборам этого класса обязательно прикладывается технический паспорт, где описывается не только их конструкция, но и порядок подключений.

На некоторых моделях электронно-механических и цифровых таймеров схема нанесена непосредственно на корпусе прибора.

Классический вариант коммутаций представлен в виде следующей последовательности операций:

1. При подключении к сети питание подается непосредственно на клеммы прибора.
2. Через встроенный автомат фазное напряжение поступает на обмотку исполнительного реле.
3. Его контакторы подключают схему непосредственно к линии электропитания.

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки «REV Ritter», предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи этого устройства можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

1. Поднять все сегменты, расположенные по окружности диска настройки.
2. Опустить только те сегменты, которые соответствуют времени настройки.
3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле «REV Ritter» позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Другие функции

Экран и панель управления реле времени

Современные системы управления обладают разнообразием возможностей. В некоторых моделях дополнительные функции программируемых реле отображены в трех основных и двух смешанных режимах, которые обозначаются следующим образом:

• H – таймер недельный;
• U – реле напряжения;
• F – фотореле;
• HU – недельный таймер с контролируемым напряжением;
• FU – фотореле с контролем напряжения.

Таймер недельный автоматически выполняет ежедневную важную функцию. Например, оптимизация параметров тепличного или инкубаторного хозяйства. Может управлять работой фонтанных устройств, рекламных конструкций.

Реле U обеспечивает защиту электрооборудования от возможных колебаний сетевого напряжения. Подключенное устройство отображает на дисплее его реальную величину.

Если значение в заданных пределах – включается нагрузка. Когда напряжение выходит за пределы верхнего или нижнего порога, нагрузка не подключается.

Фотореле для уличного освещения

Фотореле – оптимальный вариант программируемой работы осветительной арматуры. Может применяться как в быту, так и для управления подсветкой различных сооружений, освещением садово-парковых площадей, улиц, других публичных мест.

Также существуют приборы, совмещающие функции таймера, фотореле и реле напряжения. Энергонезависимая память такого устройства позволяет сохранять запрограммированные параметры не только при перепадах напряжения, но даже при отключениях питания. Обычно, допустимое значение тока нагрузки для реле прибора – до 16 ампер. Если же рабочий ток больше, оборудование комплектуется магнитным пускателем или контактором.

Перечисленные приборы предназначены для коммутации нагрузки, согласно установленному времени, контроля напряжения и отключения потребителей при значительных колебаниях в электрической сети. Причем после восстановления параметров происходит их автоматическое включение. Выполняется переключение установленного уровня освещенности, другие программируемые действия.

Видео-подборка по теме статьи

Реле времени на полевом транзисторе

Простое реле времени (или простое реле времени для начинающих 2) на биполярном транзисторе не сложно в изготовлении но на таком реле нельзя получить большие задержки. Длительность задержки определяет RC-цепь состоящая (для реле времени да биполярном транзисторе) из конденсатора, резистора в цепи базы и перехода база-эмиттер транзистора. Чем больше ёмкость конденсатора тем больше задержка. Чем больше суммарное сопротивление резистора в цепи базы и перехода база-эмиттер тем больше задержка. Увеличить сопротивление перехода база-эмиттер, для получения большой задержки, нельзя т.к. это неизменный параметр используемого транзистора. Сопротивление резистора в цепи базы нельзя увеличивать до бесконечности т.к. транзистору для открытия требуется ток, как минимум, в h31э меньший чем ток для необходимый для включения реле. Если например для включения реле требуется 100мА, h31э=100 то для открытия транзистора требуется ток базы Iб=1мА. Для открытия полевого транзистора с изолированным затвором большой ток не требуется, в данном случае можно даже пренебречь этим током и считать что ток для открытия такого транзистора не требуется. Полевой транзистор с изолированным затвором управляется напряжением поэтому можно использовать RC цепь с любым сопротивлением и следовательно делать любые задержки. Рассмотрим схему:

Рисунок 1 — Реле времени на полевом транзисторе

Эта схема похожа на схему с биполярным транзистором из предыдущей стати только здесь вместо биполярного транзистора n-MOSFET (n канальный полевой транзистор с изолированным затвором (и индуцированным каналом)) и добавлен резистор (R1) для разряда конденсатора C1. Резистор R3 не обязателен:

Рисунок 2 — Реле времени на полевом транзисторе без R3

Полевые транзисторы с изолированным затвором могут быть испорчены статическим электричеством поэтому с ними нужно обращаться аккуратно: стараться не касаться вывода затвора руками и заряженными предметами, по возможности заземлять вывод затвора и т.д.

Процесс проверки транзистора и готового устройства показан на видео:

Т.к. на параметры RC цепи пренебрежимо мало влияют параметры транзистора то расчёт длительности задержки осуществить достаточно несложно. В данной схеме на длительность задержки по прежнему влияет длительность удерживания кнопки и чем меньше сопротивление резистора R2 тем слабее это влияние, но не стоит забывать о том что этот резистор нужен для ограничения тока в момент замыкания контактов кнопки, если его сопротивление сделать слишком низким или заменить перемычкой то при нажатии на кнопку может выйти из строя блок питания или сработать его защита от к.з. (если она есть), контакты кнопки могут приплавиться друг к другу, к тому же данный резистор ограничивает ток при установке резистором R1 минимального сопротивления. Резистор R2 также понижает напряжение (UCmax) до которого заряжается конденсатор C1, при нажатой кнопке SB1, что приводит к уменьшению длительности задержки. Если сопротивление резистора R2 низкое то на длительность задержки оно влияет незначительно. На длительность задержки влияет напряжение на затворе относительно истока при котором транзистор закрывается (далее напряжение закрытия). Для расчёта длительности задержки можно воспользоваться программой:

КАРТА БЛОГА (содержание)

electe.blogspot.com

Достоинства и недостатки подобной автоматики

Несмотря на то, что такие устройства облегчают управление электроприборами, у них есть недостатки, о которых нельзя не упомянуть. Если говорить о цифровых реле времени, то их стоимость достаточно высока. К тому же они требуют максимально точной настройки. Однако минимизация вероятности ошибки в циклах перекрывает недочеты. Иногда просто не остается иного выбора, как установить подобную автоматику.

Еще одним недостатком некоторые считают то, что довольно сложно разобраться, как подключить реле времени к магнитному пускателю. Однако здесь стоит не согласиться. По ходу сегодняшней статьи уважаемый читатель поймет, что на самом деле работа проста, нужно только уловить суть.

Простое реле времени для начинающих

Реле времени может быть одним из самых простых, в изготовлении, электронных устройств, но не смотря на это у начинающих радиолюбителей (электротехников, электронщиков и т.д.) могут возникать трудности при его изготовлении. Нет ничего страшного если что то не получается с первого раза

Однако при работе с высоким напряжением очень важна осторожность и внимательность. Напряжение не выше 24В безопасно

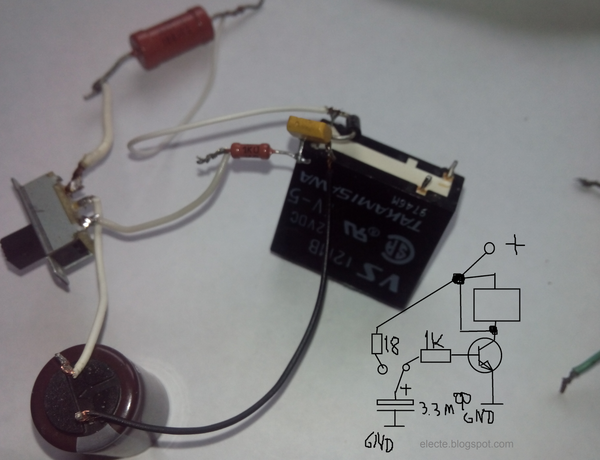

Простое реле времени можно изготовить с одним биполярным транзистором, для этого понадобятся детали:   Мультиметром можно определить назначения выводов диода: Мультиметром можно определить активное сопротивление обмотки реле: Отношение напряжения питания к активному сопротивлению обмотки не должно быть больше максимального тока коллектора Iкmax используемого транзистора (для КТ315 Iкmax=100мА=0.1А). Мультиметром можно, также как и диод, проверить транзистор: После проверки деталей можно собирать устройство по схеме:

Рисунок 1 — Реле времени

Принцип работы схемы прост:

Когда переключатель S1 находится в положении «заряд» (см. рисунок 1) конденсатор С1 заряжается через резистор R1 (сопротивление этого резистора не должно быть слишком низким). Если при заряженном конденсаторе C1 переключатель перевести в положение «вкл.» (см. рисунок 1) то этот конденсатор будет разряжаться через резистор R2 и базу транзистора VT1. При разряде конденсатора контакты реле будут замкнуты до тех пор пока ток коллектора не станет достаточно низким для того чтобы произошло разъединение контактов.

КАРТА БЛОГА (содержание)

electe.blogspot.com

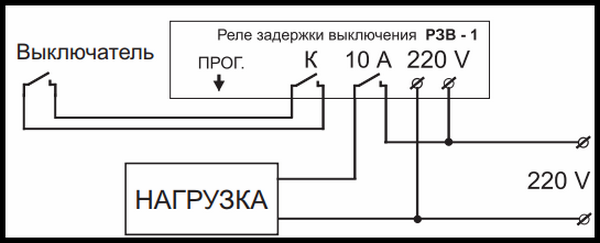

Схема работы прибора

Реле времени с задержкой выключения 220в РЗВ-1 применяется в схемах автоматики, например, на лестничной площадке, для вентилятора в санузле. Диапазон времени срабатывания от 1 секунды до 60 минут. Чтобы задать время, нужно нажать и отпустить кнопку «ПРОГ». Контакты размыкаются, а время до следующего нажатия сохраняется в памяти устройства.

Чтобы изменить период задержки, операцию повторяют. Минимальная задержка 1 секунда, если повторного нажатия не будет, реле сработает через 60 минут. Память прибора зафиксирует максимальное время задержки – 1 час. При замыкании контакта включается реле, при размыкании – таймер. РВ отключает нагрузку по истечении заданного времени.

Контакт может быть представлен как кнопкой без фиксации, так и обычным выключателем. При коммутации включается лампочка или любая другая нагрузка и начинается отсчет запрограммированного времени. По окончании заданного периода прибор отключится.

Простая схема реле с задержкой

Основные виды и технические характеристики электромагнитных реле

Различают следующие типы:

1. Реле тока – по своему принципу действия практически не отличается от реле напряжения. Принципиальная разница заключается лишь в конструкции электромагнитной катушки. Для реле тока катушка наматывается проводом большого сечения, и содержит небольшое количество витков, ввиду чего имеет минимальное сопротивление. Реле тока может быть подключено через трансформатор либо напрямую к контактной сети. В любом случае оно корректно контролирует силу тока в управляемой сети, на основании чего осуществляются все процессы коммутации.
2. Реле времени (таймеры) – обеспечивает задержку времени в сетях управления, необходимую в некоторых случаях для включения устройств в соответствии с определенным алгоритмом. Такие реле имеют расширенный диапазон настроек, необходимый для обеспечения высокой точности их работы. К любому таймеру времени предъявляются отдельные требования. Например, низкое потребление электрической энергии, небольшие габариты, высокая точность работы, наличие мощных контактов и т. д. Стоит отметить, что для реле времени, которые включают в конструкцию электропривода, дополнительные повышенные требования не предъявляются. Главное, чтобы они имели прочную конструкцию и обладали повышенной надежностью, поскольку им приходится постоянно функционировать в условиях повышенных нагрузок.

Любой из типов электромагнитных реле имеет свои определенные параметры

Во время выбора необходимых элементов стоит уделить внимание составу и свойствам контактных пар, определиться с особенностью питания. Далее следует изучить их основные характеристики:

• Напряжение либо ток сработки – минимальная величина силы тока либо напряжения, при которой осуществляется переключение контактных пар электромагнитного реле.
• Напряжение либо ток отпускания – максимальная величина, управляющая ходом якоря.
• Чувствительность – минимальная величина мощности, необходимая для сработки реле.
• Сопротивление обмотки.
• Рабочее напряжение и сила тока – величины этих параметров, необходимые для оптимальной работы электромагнитного реле.
• Время сработки – период времени от начала подачи питания на контакты реле до его включения в работу.
• Время отпускания – период, во время которого якорь электромагнитного реле займет свое изначальное положение.
• Частота коммутации – количество раз сработки электромагнитного реле за отведенный временной интервал.

Контактные и бесконтактные

В соответствии с конструкционными особенностями исполнительных элементов, все электромагнитные реле делятся на два типа:

1. Контактные – имеют группу электрических контактов, которые обеспечивают работу элемента в электрической сети. Коммутация осуществляется за счет их замыкания либо размыкания. Являются универсальными реле, используются практически во всех типах автоматизированных электрических сетей.
2. Бесконтактные – их главная особенность в отсутствии исполнительных контактных элементов. Процесс коммутации осуществляется за счет регулировки параметров напряжения, сопротивления, ёмкости и индуктивности.

По сфере применения

Классификация электромагнитных реле согласно области их использования:

• цепи управления;
• сигнализация;
• автоматические системы противоаварийной защиты (ПАЗ, ESD).

По мощности управляющего сигнала

Все типы электромагнитных реле имеют определенный порог чувствительности, в связи с этим они делятся на три группы:

1. маломощные (менее 1 Вт);
2. среднемощные (до 9 Вт);
3. высокомощные (более 10 Вт).

По быстродействию управления

Любое электромагнитное реле отличается быстродействием управляющего сигнала, в связи с чем они делятся на:

• регулируемые;
• замедленные;
• быстродействующие;
• безынерционные.

По типу управляющего напряжения

Реле разделяют на следующие категории:

1. постоянного тока (DC);
2. переменного тока (AC).

На фото ниже видно, что на катушке указано рабочее напряжение 24 VDC, то есть 24 В постоянного тока.

Временные диаграммы работы реле

Процессы работы реле удобно представляются с помощью
временных диаграмм.

Срабатывание обычного
нейтрального реле сопровождается тремя событиями, которым соответствуют точки
на временной диаграмме:



притяжение

1-момент срабатывания реле;
2-момент размыкания тылового контакта; 3- момент замыкания фронтового контакта.
Отрезок 1-2 соответствует времени трогания при притяжении; 2-3 соответствует
времени перелета при притяжении; 1-3 времени притяжения.

Отпускание

4-выключение обмотки реле;
5-момент размыкания фронтового контакта; 6- момент замыкания тылового контакта;

Отрезок4-5 соответствует времени
трогания при отпускании; 5-6 соответствует времени перелета при отпускании; 4-6
времени отпускания.

Заштрихованная область на
диаграмме представляет собой время (отрезок 1-4), в течении которого по обмотке
реле протекает ток.

Если реле имеет мостовые
контакты, то его временная диаграмма имеет несколько иной вид:

При срабатывании такого
реле, у него первоначально замыкается фронтовой контакт (т.3), а затем
размыкается тыловой (т.2)

При обесточивании реле сначала
замыкается тыловой контакт(т.6), а затем размыкается фронтовой (т.5)

Временные диаграммы используются
для записи работы релейно-контактных схем.

Рассмотрим для примера работу
пульс-пары реле, которая может использоваться в качестве генератора импульсов.

В момент
нажатия кнопки S срабатывает реле А (т.1). При
замыкании фронтового контакта 11-12 А (т.3) срабатывает реле В (точка 1). Его
тыловой контакт 11-13 В размыкается (т.2), что приводит к обесточиванию реле А
(т.4) и размыканию контакта 11-12 А (т.5).

Регулировка приборов с цифровой шкалой

Настройка приборов этого типа иллюстрируется на примере таймера с цифровой шкалой марки «REV Ritter», включаемого в обычную сетевую розетку. Период действия его временной задержки, как правило, ограничивается одними сутками, что вполне хватает для бытовых условий. Инструкция по настройке такого реле включает следующие пункты:

1. Воткнуть устройство в сетевую розетку.
2. Передвинуть вверх все регулировочные элементы (сегменты), выставленные по окружности настроечного диска.
3. Сдвинуть вниз только те из них, что соответствуют выставляемому времени.
4. Указатель центрального диска устанавливается на текущее время.

Если вниз смещены сегменты, расположенные между цифрами 18 и 20, нужная нагрузка включится по истечении 18 часового интервала и отключится через два часа. В конструкции такого полуавтомата предусмотрена возможность организации до 48 рабочих циклов (включений и выключений) в течение двух календарных суток.

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Это интересно: Принцип работы датчиков давления, расхода и уровня: объясняем во всех подробностях

Разновидности реле времени

Сегодня промышленность выпускает большой ассортимент реле времени, и выбор определенного экземпляра зависит только от ваших потребностей и возможностей

Осуществляя подбор подходящего реле времени, прежде всего, важно продумать подходящее конструктивное решение.

Существует ряд отличающихся друг от друга конструкций реле времени:

• Моноблок – представляет собой независимое устройство. Он имеет свое питание и отдельные входы, куда подключается нагрузка.
• Встраиваемое реле времени – представляет собой более простой аналог блочного устройства. Не имеет своего корпуса. Отсутствует и свое питание. С помощью таких приборов можно сконструировать более функциональное устройство, объединив их в единое целое.
• Реле времени модульного типа – некая разновидность моноблока, обычно монтируемая на дин рейку в электрический щиток.

Цикличные позволяют выдавать сигнал по прошествии установленных отрезков времени. Наибольшее распространение они получили в автоматических системах, отвечающих за выключение/включение различных механизмов.

Промежуточные реле времени дают возможность задержать генерацию сигнала на нужный срок. При этом данный тип реле оснащается часовым либо анкерным механизмом, или бывает моторным, пневматическим, электромагнитным или электронным.

Реле времени, имеющие часовое либо анкерное устройство, являлись первопроходцами в этой области. Фото реле времени, работающих вследствие завода пружины, возможно встретить не только в музеях. Этот тип реле существует и в наши дни и заслужил репутацию наиболее надежного устройства. Данные реле используются, например, в будильниках и таймерах для кухни, заводимых механически.

Широкое распространение получили моторные реле времени, представляющее собой механизм, укомплектованный синхронным двигателем. Такой тип реле времени подойдет, когда необходимо подсчитывать моточасы электрогенератора, чтобы вовремя делать все процедуры, необходимые для функционирования оборудования.

Пневматические реле осуществляют регулировку за счет изменения объема подачи воздуха. Они пригодятся в процессах автоматизации работы различного оборудования, например, металлорежущего станка.

В цепях управления разгоном и торможением электропривода применяется электромагнитное реле, где посредством использования дополнительного короткозамкнутого витка на катушке осуществляется регулировка подачи сигнала.

При этом возможности современной микроэлектроники позволяют легко задать любой алгоритм работы и получить обратную связь. В то же время габариты устройства и электропотребление минимальны и не влияют на его автономность.

Алгоритмы работы, функциональные диаграммы, условные обозначения

Функциональная схема двухканального реле времени

В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

• простая задержка момента включения;
• после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
• то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

1. После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
2. В течение заранее заданного интервала линия остается подключенной к сети.
3. Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
4. Нагрузка вновь подключается на то же время, что и в первый раз.
5. Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

Диаграммы срабатывания

Диаграммы работы реле времени

Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

Обозначения контактов на схемах

Графическое обозначение контактов

При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

• одна из них в нерабочем положении всегда разомкнута;
• другая группа контактов в нормальных условиях находится в замкнутом состоянии;
• третья разновидность имеет нейтральное положение.

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.

Расход бетоноконтакта. Можно ли его уменьшить

Учитывая, что бетонконтакт стоит дороже других грунтовок (бетонконтакт — одна из самых дорогостоящих разновидностей грунтовок), понятно желание сэкономить материал. С этой целью его иногда разводят водой, что приводит к существенному снижению качества покрытия.

Стандартный расход бетонконтакта, нанесенного в один слой — от 0,1 до 0,5 кг на 1 квадратный метр поверхности.

От чего зависит такой большой разброс?

В зависимости от способности основания к влагопоглощению, расход грунтовки будет отличаться.

Например, для монолитного бетона, бетонных плит он составит 0,2—0,35 кг, для плитки — 0,1-0,2 кг на 1 квадратный метр. В среднем, гладкие поверхности потребуют 150 г грунтовки на один квадрат, а пористые, с ячеистой структурой — до 500 г на эту же площадь.

Как узнать, является поверхность гладкой или пористой:

1. К гладким относятся окрашенные, металлические, керамические поверхности.
2. Среднепористыми считаются поверхности из облицовочного кирпича или бетонных плит.
3. Сильнопористыми называют бетонные, кирпичные, ячеистые поверхности.

На расход грунтовки также влияют следующие факторы:

1. Фракция кварцевого песка, входящего в состав бетонконтакта. Чем крупнее частицы, тем больше площадь их поверхности, а значит, больше клеевого вещества основы нужно, чтобы покрыть эти песчинки. Грунтовка с крупным песком наносится более толстым слоем, в результате ее расход больше, чем у бетонконтакта, в составе которого мелкофракционный песок.
2. Способ нанесения грунтовки. При нанесении ручными методами (кисть, валик) слой бетонконтакта получается толще. Краскопульт наносит грунтовку тоньше и равномернее, снижая ее расход.
3. Температура и влажность в помещении. Чем выше температура окружающего воздуха и ниже влажность, тем больше расход грунтовки.

И, конечно, расход материала увеличивается при нанесении его в два слоя.

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Критерии выбора покупных изделий

Если нет желания или возможности смастерить реле самостоятельно, то можно купить готовую конструкцию. Найти её можно в магазинах, специализирующихся на продаже и ремонте электроприборов. В этом случае денежные затраты будут намного больше, чем при изготовлении своими руками, но снизятся временные потери.

Основные критерии выбора:

1. Диапазон задержки. Это основной параметр, который следует учитывать при покупке реле времени. Он определяется исходя из назначения устройства и особенностей его работы.
2. Тип коммутируемого тока. Реле способны коммутировать как постоянный, так и переменный ток. В первом случае рекомендуется покупать устройства типа DC, а во втором — AC. В некоторых случаях оптимальным вариантом будет использование универсальных изделий, имеющих маркировку AC/DC.
3. Степень защиты. В зависимости от места установки реле (на улице или в помещении), необходимо выбирать определённые модели. Устройства, которые будут находиться на открытом пространстве, должны иметь дополнительный защитный корпус и обладать индексом IP40. Для размещения внутри здания подойдёт изделие с индексом IP20.
4. Максимальный коммутируемый ток. Если покупаемое приспособление будет использоваться в бытовых приборах, то специалисты советуют выбирать те модели, которые способны коммутировать нагрузку в пределах от 10 до 16 А.
5. Возможности подключения. Большинство современных изделий можно одновременно подключить к двум элементам. Так работу реле с задержкой времени можно контролировать из 2 мест, находящихся в разных концах комнаты.
6. Габариты. Профессионалы советуют покупать максимально компактные устройства, так как для них будет проще найти место установки.
7. Способ монтажа. В некоторых случаях требуется контролировать и этот параметр, так как многие модели нуждаются в креплении на DIN-рейку.

Сложности

17

Из-за незамысловатого проектирования подчас невозможно разместить в этом помещении необходимое сантехническое оборудование. Иногда даже приходится жертвовать чем-то во имя уюта. Разгуляться фантазии не дают скудные габариты помещения.Поэтому каждый элемент здесь тщательно продумывается, чтобы оптимально использовать пространство.
Лишние элементы исключаются. Лучше, если ванна совмещена с туалетом, и даже захватывает и участок коридора. В раздельном санузле ситуация еще сложнее. Поэтому совмещенная планировка становится вариантом, расширяющим возможности для размещения нужных элементов. Для переделки потребуются дополнительные затраты. Зато, это позволит разместить все необходимое и поделить пространство на зоны.

Дизайн ванной в хрущевке

Другая проблема заключается в расположении коммуникаций. Нередко приходится делать разводку и скрывать трубы в стенах. Тогда выравнивают и поверхность (строители в то время не сильно старались в этом направлении). Иногда даже лучше сломать и построить стену самостоятельно заново, чем выправлять изначальный вариант.

16
