Схемное решение по сдвигу патрубков

Классический вариант гидравлического разделителя предполагает создание патрубков симметрично расположенных относительно один другого. Однако практикуется также схемный вариант несколько иной конфигурации, где патрубки располагаются несимметрично. Что это даёт?

Схема изготовления гидравлического разделителя, в котором патрубки вторичного контура несколько смещены относительно патрубков первичного контура. По мнению изобретателей (и доказано практикой), этот вариант видится более продуктивным по фильтрации частиц и отделению воздуха

Как показывает практическое применение несимметричных схем, в этом случае происходит более эффективное отделение воздуха, а также достигается лучшая фильтрация (отстой) взвешенных частиц, присутствующих в теплоносителе.

Преимущества гидрострелки

Гидравлический разделитель в системе отопления – это эффективное устройство, результаты работы которого обладают рядом достоинств:

• Отпадает проблема при нахождении параметров насоса отопления во вторичном контуре и исполнительного элемента;
• Нет определенного гидравлического взаимовлияния контура котла и контуров отопления;
• Генераторы тепла и потребители тепла нагружаются только собственными объемными потоками воды;
• Исполнительные компоненты со стороны контура отопления такого устройства, как гидравлический распределитель для отопления, функционируют оптимально (при верном определении параметров);
• Есть места подключения для расширительного бака и быстродействующего отводчика воздуха;
• Есть возможность подключать разнообразные компоненты дополнительного оснащения.

Заметим, что экономический эффект, если сравнивать с традиционными отопительными системами, очень даже ощутим: если система на базе гидрораспределителя спроектирована верно, то вы сэкономите на газе 25%, а на электрической энергии – 50% (при отоплении на газу).

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию ;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Этнические направления

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Печь на отработанном масле: варианты изготовления устройства своими руками

Проекты шведских домов

Каких видов может быть гидрострелка в системе отопления частного дома

В зависимости от количества патрубков, можно определить следующие конструкции гидрострелок:

1. Гидрострелка с 4 патрубками обеспечивает 2 контура.
2. Гидрострелка KV серии с 2 патрубками на одной стороне и с 8 или 10 патрубками на другой.
3. Коллекторная гидрострелка имеет множество патрубков для возможности подведения к каждому из них своей ветки отопления, а также для подключения к таким веткам своего циркуляционного насоса.

Расположение патрубков относительно друг друга бывает:

• На одной оси.
• Со смещением в виде чередующихся патрубков (выход расположен ниже входа).

В последнем случае теплоноситель будет двигаться медленнее, что приведет к лучшей его очистке от воздуха и примесей. При расположении патрубков на одной оси скорость теплоносителя больше, в результате чего части мусора могут попадать во второй контур.

Приборы могут отличаться по мощности и объему. Если вы знаете характеристики котла, то подобрать правильный будет несложно. По объему они бывают:

• Малые, до 20 л.
• Средние, до 150 л.
• Большие, до 300 л.

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

• число патрубков для подключения всех контуров,
• диаметр либо площадь поперечного сечения корпуса.

Если количество патрубков подсчитать нетрудно, то для определения диаметра необходимо произвести расчет гидрострелки. Он производится через вычисление площади поперечного сечения по следующей формуле:

S = G / 3600 ʋ, где:

• S – площадь сечения трубы, м2,
• G – расход теплоносителя, м3/ч,
• ʋ — скорость потока, принимается равной 0.1 м/с.

Для справки. Столь невысокая скорость течения воды внутри гидравлического разделителя обусловлена необходимостью обеспечить зону практически нулевого давления. Если скорость увеличить, то возрастет и давление.

Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

D = √ 4S/π

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Назначение приспособления

Целесообразность использования гидроразделителя обоснована в крупных домах, где есть 2 и более отопительных контура.

Описываемая здесь гидрострелка необходима для балансировки уровня давления во всей котельной системе, когда изменяются показатели в главном контуре. Такое устройство без проблем регулирует трехконтурный вариант системы, в которой включены сразу и нагреватель воды, и радиатор отопления, и даже теплой пол.

Когда соблюдаются все правила гидродинамики, обеспечивается стабильная работа в нормальном режиме.

Также гидроразделитель — это своеобразного рода отстойник, в котором изымаются из теплоносителя различного рода образования, будь то накипь или коррозия. Но происходит это опять же, если соблюдены все гидромеханические нормы.

Стоит отметить, что такая функция гидрострелки, сделанной как из нержавейки, так и из других материалов, увеличивает срок службы многих деталей в отопительной системе. Такое устройство также отводит образующийся в теплоносителе воздух, что снижает в металлических частях окислительный процесс.

О том, как выбрать газовый котел, Вы можете прочитать в этой статье.

Также Вам может пригодиться статья о том, как сделать котел на отработанном масле своими руками.

В классическом варианте конструкции, которая предусматривает наличие только одного контура, если происходит отключение нескольких веток, то уменьшается расходование тепла в системе. Поэтому температура теплоносителя после прохождения всего пути снижается незначительно. Гидрострелка же позволяет поддерживать стабильный уровень расхода тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Как рассчитать

Гидрострелки отличают по определенным параметрам:

• порядку подачи воды в систему;
• порядку отвода воды;
• местонахождению входящих или же исходящих патрубков;
• по емкости.

Для того, чтобы рассчитать диаметр гидрострелки (или же патрубка, который подводится), нужно знать некоторые значения, указанные ниже. Механизм сопоставляется, учитывая самый большой поток воды, который может прогнаться через систему и самую низкую скорость воды в гидрострелке и патрубках.

Замечание специалиста: самая большая скорость потока воды через поперечное сечение должна быть не более 0,2 мс.

А также при расчете необходимо еще знать такие значения:

• диаметр гидравлической стрелы в мм (D);
• диаметр патрубка подводного в мм (d);
• максимальный проток воды по стрелке в м3час (G);
• максимальная быстрота хода воды в мс (w);
• теплоемкость (т.е. тепловая мощность) (c);
• производительность котла в кВа (Р);
• разница температуры подачей и возвратом в градусах (∆Т).

И когда собраны все вышеперечисленные данные, переходим к самим вычислениям.

Итак, с помощью калькулятора вычисляем:

насколько зависим диаметр гидравлической стрелки от водотока: D=3*d=1000*√((4*G)/(П*3600*w)) Либо же: D=3*d=18.8*√(G/W)

Рекомендация специалиста: при отсутствии насоса, нужно указать разницу температур в пределах 10◦С между подаваемой и возвращаемой жидкостью отопительной системы.

зависимость диаметра гидравлической стрелки от самой высокой мощности котла: D=3*d=18.8*√(G/W)=18.8*√(7.6/0.2=11.6).

Принцип функционирования

Гидрострелка для отопления в разрезе представляет собой отрезок полой трубы с квадратным сечением. Работает такое устройство очень просто. Воздух сепарируется и устраняется автоматическим отводчиком воздуха. Отопительная система разбивается на 2 разных контура – большой и малый. Малый контур представляет собой котел/гидрострелку, а большой – котел/гидрострелку/потребитель.

Схема работы гидравлической стрелки

Когда отопительный котел обеспечивает количество носителя тепла, которое равно его потреблению, то в гидрострелке жидкость идет только горизонтально. Если это равновесие нарушается, то носитель тепла идет в малый контур, после чего увеличивается температура перед котлом. Котел на такие изменения реагирует отключением, а носитель тепла продолжает двигаться до того момента, пока температура понизится до определенного значения. Затем котел опять включается. Таким образом, гидроразделитель в системе отопления обеспечивает баланс контуров котла и котельной, при этом гарантируя независимую работу каждого отдельного контура.

Установка

Гидрострелка с коллектором

Описанный в предыдущем разделе вариант прибора не единственный. Гидрораспределитель сделанный своими руками может быть не только вертикальный, но и горизонтальный и даже установленный под углом. Всё зависит от места, куда вы его планируете установить и от размеров самого прибора. Единственное неизменное правило для всех вариантов – это воздушный клапан должен быть в самой верхней точке, а сливной кран в самой нижней. Больше никаких принципиальных нюансов нет.

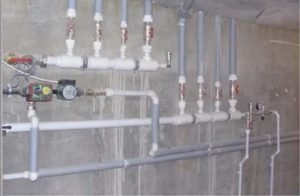

Гидрострелка из полипропилена

Как заявляют производители, полипропиленовые трубы по долговечности не уступают, а порой и превосходят трубы металлические. Что ж, поспорить с этим трудно, а значит использовать этот материал для изготовления гидрострелки, начали практически одновременно с его появлением. Сделать это не сложнее, а если судить по весу материала, то и легче.

В зависимости от конфигурации гидрораспределителя понадобится:

• Полипропиленовая труба соответствующего диаметра.
• Тройники, количество которых зависит от количества отопительных контуров.
• Две торцевые заглушки.

Алгоритм сборки гидрострелки из полипропилена, мало чем отличается от сборки металлического. Основные элементы все те же самые, поменялся только материал. Однако следует учитывать, что не во всякую систему отопления можно вставить подобный гидрораспределитель. Полипропилен способен выдержать довольно высокие температуры, но при использовании твёрдотопливного котла, может возникнуть ситуация, когда температура воды повысится до таких показателей, которые просто-напросто расплавят полипропилен. Случаи эти в большинстве своём связаны с аварийной ситуацией, но рисковать, всё-таки не стоит.

Обвязка с котлом

Можно нарисовать красочную схему с множеством стрелочек и красивых символов, но это настолько просто, что и нескольких слов будет достаточно. Распределитель подсоединяется к котлу при помощи патрубка, через который поступает нагретая вода. В гидрострелке она поднимается вверх и через верхнее отверстие уходит к радиаторам. Оттуда по обратному контуру поступает к нижнему патрубку распределителя и перемешивается с котловым контуром. Таким образом, осуществляется постоянная циркуляция воды.

Гидрострелка с коллектором

Коллектор необходим в системе, где предусмотрены несколько разных отопительных контуров. В этом случае гидрострелка изготавливается по упрощённому варианту, а все патрубки, распределяющие воду по контурам, монтируются к коллектору. Подающие сверху, обратки – снизу. Тот же принцип соединения коллектора и гидрострелки. Горячая вода из котла идёт через верхний патрубок. Холодная в котёл – через нижний. Схема и в этом случае вполне понятна и сборка её не представляет никаких трудностей, хотя времени потребуется значительно больше.

Где купить?

Среди отечественных предприятий, занимающихся выпуском готовых гидрострелок, является новосибирская компания ТМК Гольфстрим.

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

• итальянская фирма Immergas;
• Аристон;
• Meibes и другие.

Интересно почитать

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

• число патрубков для подключения всех контуров;
• диаметр либо площадь поперечного сечения корпуса.

Если количество патрубков подсчитать нетрудно, то для определения диаметра необходимо произвести расчет гидрострелки. Он производится через вычисление площади поперечного сечения по следующей формуле:

S = G / 3600 ʋ, где:

• S – площадь сечения трубы, м2;
• G – расход теплоносителя, м3/ч;
• ʋ — скорость потока, принимается равной 0.1 м/с.

Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

D = √ 4S/π

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Функции

Для чего же нужна гидрострелка и какие функции она выполняет:

1. Предназначением гидроразделителя выступает выполнение гидродинамической балансировки в системе отопления. Он является дополнительным узлом. Гидрострелка защищает котельный теплообменник, изготовленный с применением чугуна, от вероятности поражения тепловым ударом.Кроме того, данное оборудование предохраняет вашу систему от повреждений в случае автоматического выключения отделов ГВС, пола с подогревом и пр. Данное устройство в обязательном порядке устанавливается во время монтажа системы отопления с котлами, оснащенными чугунными теплообменниками.
2. Использование гидроразделителя необходимо при установке отопительных систем многоконтурного характера. В таком случае устройство предотвращает влияние контуров одного на другого, и обеспечивает бесперебойное их функционирование.
3. В случае верных подсчетов габаритов и характеристик гидромеханического плана, оборудование такого рода способно выполнять опцию отстойника, устраняя из полости теплоносителя формирования механической природы, представленные ржавчиной, накипью, шламом.
4. Наряду со всем вышеперечисленным, еще одной функцией данного устройства является осуществление удаления воздуха из теплоносителя, что существенным образом предотвращает процесс окисления.

На чем основывается работа гидрострелки и что она собой представляет

Гидрострелка представляет собой простой прибор. Это труба с шестью патрубками. Часто гидрострелку называют гидротерморазделителем. Материал изготовления прибора – сталь. Данную деталь можно сделать своими руками, но лучше приобрести уже готовый вариант. Габариты конструкции зависят от мощности системы отопления.

Конструктивные элементы гидрострелки:

• Две трубки для подачи;
• Две трубки вывода;
• Труба для отвода воздуха;
• Сливной патрубок.

Подача и вывод размещены с левой и правой стороны трубы. Отвод воздуха обычно монтируется сверху. Слив устанавливается снизу. Внутри труба не имеет никаких дополнительных элементов.

При подключении гидрострелки следует выполнять все согласно инструкции

Для удаления грязи в конструкции предусмотрен слив. Сечение гидрострелки может быть круглым или квадратным. Трубок при этом может быть и больше шести. Определенные модели имеют в своей конструкции манометр. Он показывает давление в системе.

Делаем своими руками

Схема гидрогорелки своими руками (нажмите для увеличения) Смысл гидрострелки заключается в разделении всех отопительных контуров для стабильной работы каждого вне зависимости от состояния остальных.

Процесс изготовления такого устройства непрост и для этого понадобиться наличие умения работать со сварочным аппаратом. Но стоит понимать, что провести монтаж такой системы будет стоить немалых денег, а также нужно заранее составить чертеж.

Чтобы провести такую работу понадобятся различные инструменты:

• сварочный аппарат, а также электроды (3 мм);
• молоток;
• болгарка;
• манометры.

Также будут необходимо подготовить и сами рабочие материалы:

• краны;
• трубы, имеющие прямоугольную форму;
• сгоны.

1. Сначала берется коллектор, в котором согласно разметке прожигаются электродом отверстия.
2. Далее на сгонах делается фаска примерно в 1 мм, используя сварку. Она проводится по кругу так, чтобы показатель катета находился в районе от 3 до 4 мм.
3. После этого проводиться разметка коллекторных труб. Такая схема отопления, оборудованная гидрострелкой, будет предусматривать наличие в ней сразу трех контуров.
4. Теперь на так называемой холодной стороне трубы необходимо сделать несколько отверстий по краям, а также три, которые должны находиться под соединяющими сгонами (два из них направлены в одну сторону, еще один в противоположную). А вот на «горячей» стороне нужно прожечь посередине только одно отверстие, но при этом еще три для соединяющих сгонов.

Что касается «горячей» трубы, то здесь сквозные и выпускающие отверстия должны находиться на одной оси. Непосредственно в два из них должны будут ввариваться выпускные патрубки, а вот в третьем будет сам выпускной сгон.

Что касается холодной стороны, то здесь будут находиться два соединяющих сгона, а также один патрубок, проходящий через середину горячей трубы.

После предварительной сборки можно приступать к созданию отверстий под манометры.
Последним шагом по самостоятельному изготовлению гидрострелки будет её испытание под рабочим давлением в 2 атмосферы. Для этого необходимо контролировать давление, после начала подачи воды в систему через штуцер сливного крана.

Заключение

Комната девочки-подростка делается функциональной, красивой и удобной. При выборе стиля желательно ориентироваться на пожелания и вкус девочки. Рекомендуется покупать только качественные и дорогостоящие материалы и мебель. Периодически придется повторно проводить ремонтные работы, изменяя помещение в соответствии с возрастом подростка.

Заключение

Планируя установить гидравлический разделитель, важно понимать, когда он нужен, а когда нет. Ведь подобное оборудование значительно повысит стоимость монтажа вашей системы

Что касается идеи поставить либо сделать гидрострелку из полипропилена, надо уяснить, что ее совместное использование с твердотопливным котлом невозможно. Спаять же ее из трубы и тройников ППР для специалиста не составит труда.

Гидрострелка выполняет роль предохранителя для котельных теплообменников (радиатора отопления или теплого пола), так как она защищает их от возникновения возможных тепловых ударов. В большинстве случаев значительная часть системы делается из чугуна.

Чаще всего проблемные ситуации возникают во время запуска оборудования котельной, а также когда проводятся различные технически работы, где отсоединяют насос. Также использование гидроразделителя помогает избежать повреждений отопительной системы, когда отключается автоматическая подача горячей воды.
