Тканая металлическая сетка для отсечки бетона: применение и виды

Разновидности и особенности

Все существующие виды сеток можно условно разделить на два типа:

• Металлическая сетка для бетонирования;
• Стекловолоконная.

Теперь подробней рассмотрим особенности каждого ее вида.

На фото — стекловолоконное полотно

Стекловолоконная

Данный вид армирующего материала отличается довольно интересными свойствами, среди которых следует выделить высокую прочность на растяжение и разрыв. Кроме того, стекловолоконное полотно практически не подвержено воздействию температурных перепадов (узнайте также как происходит застывание бетона ).

Установить такую сетку своими руками сможет даже неквалифицированный специалист – вначале на поверхность наносится тонкий слой штукатурки, после чего в раствор вдавливается полотно. После высыхания состава, следует нанести на поверхность еще один слой штукатурки.

Применяется она при оштукатуривании поверхностей тонким слоем, когда необходимо улучшить адгезию между материалами. Как правило, ее используют при отделке фасадов. Еще одной особенностью стеклополотна является более низкая цена, чем на металлические материалы.

Металлическая

Металлические полотна по области применения можно условно поделить на три основных вида:

• Для стяжки пола;
• Для штукатурки;
• Для армопояса при возведении стен.

Разница между ними заключается в сечении проволоки и размерах ячейки. Для штукатурных работ используется сетка с ячейками до 30 миллиметров и сечением проволоки до 1,5 миллиметров.

Для стяжки, конечно же, применяют более мощное полотно, с ячейкой 100х100 и даже более. Толщина проволоки может составлять от 2,5 миллиметров. Выбор зависит от нагрузок – чем они выше, тем армирование должно быть серьезней.

Также все существующие полотна можно условно поделить на два типа:

По этому признаку тоже можно отличить материал для стяжки и для штукатурки. В первом случае используются секционные сетки, а для штукатурки, как правило – в рулонах.

Что касается монтажа, то инструкция может отличаться в зависимости от типа поверхности:

• К металлу полотно точечно приваривается;
• К древесине материал можно прикрепить при помощи степлера с крупными скобами или саморезами.
• Если поверхность бетонная или кирпичная, то полотно закрепляется при помощи дюбелей с шайбами.
• При армировании стяжки, армировочный слой вообще никак не закрепляется. Единственное условие – полотно должно располагаться в середине стяжки. Поэтому, для обеспечения определенного расстояния от пола, под него подкладывают камешки или бруски.

Вариант фиксации полотна

Совет! Если после заливки и застывания раствора потребовалось провести сквозь стяжку коммуникации, к примеру, канализационную трубу, то следует использовать алмазное бурение отверстий в бетоне, так как данный способ обработки является наиболее эффективным.

Вот, пожалуй, и все основные моменты, которые необходимо знать о сетках, при работе с бетоном.

Как мы выяснили, в ряде случаев невозможно получить надежную и прочную бетонную поверхность, без использования сетки. Единственное, следует отметить, что данный материал применяется в самых разных областях строительства, соответственно, существует несколько его типов (см.также статью «Усиление железобетонных конструкций: основные методы и их особенности» ).

Поэтому, чтобы получить положительный результат от использования сетки, необходимо правильно ее выбрать в каждом отдельном случае. Из видео в этой статье вы можете подчерпнуть дополнительную информацию по данной теме.

Когда следует использовать сетку

Армирующую сетку используют исключительно в двух случаях:

• Если необходимо добиться высокой прочности бетона;
• Если возникает необходимость соединить материалы, между которыми плохая адгезия.

Теперь рассмотрим наиболее распространенные случаи, в которых необходимо использовать армирующую сетку:

1. Стяжка пола – в этом случае армирование никогда не бывает лишним, так как позволяет предотвратить растрескивание материала, а также увеличивает прочностные характеристики пола. Особенно металлическая сетка для армирования бетона нужна в тех случаях, когда стяжка выполняется поверх утепленного пенопластом пола. Если ее не использовать, то бетон растрескается в первые же месяцы эксплуатации, каким бы качественным и прочным ни был раствор.

1. Штукатурка поверхностей – при выполнении этой операции армировка позволяет улучшить сцепление между цементной штукатуркой и основанием. Как правило, она используется в двух случаях – когда наносится толстый слой раствора, или отделывается поверхность с плохой адгезией.

Чаще всего, для этих целей применяется пластиковая сетка для армирования бетона либо металлическая рабица. В частности, она необходима при оштукатуривании пенопласта, окрашенных стен, деревянных поверхностей или металла. Надо сказать, что в случае с оштукатуриванием пенопласта, сетка нужна еще и для предотвращения растрескивания поверхности.

1. При укладке бетона – в этом случае геосетка для асфальтобетона выполняет сразу две функции.
   • увеличивает предел прочности асфальта на разрыв;
   • воспринимает основную часть горизонтальных нагрузок при растяжении и позволяет им равномерно распределиться на большей площади асфальтового полотна.

Обратите внимание! Армированный бетон называется железобетоном. Такой материал очень прочный, вследствие чего плохо поддается обработке, к примеру, даже резка железобетона алмазными кругами потребует определенного времени. Поэтому при заливке сразу необходимо продумать все нюансы, чтобы впоследствии не пришлось выполнять какие-либо дополнительные работы с готовой поверхностью

Поэтому при заливке сразу необходимо продумать все нюансы, чтобы впоследствии не пришлось выполнять какие-либо дополнительные работы с готовой поверхностью.

Металлическая кладочная сетка для газобетона

Особенно важно выполнять армопояс при строительстве домов из пористых, легких материалов, которые обладают недостаточной прочностью, к примеру, часто используется кладочная сетка для керамзитобетонных блоков. Помимо армирующей, еще существует тканая сетка для отсечки бетона. Она используется при заливке больших площадей бетоном в качестве несъемной опалубки

Благодаря тому, что ее ячейки очень мелкие, она способна пропускать воду и при этом задерживать раствор

Она используется при заливке больших площадей бетоном в качестве несъемной опалубки. Благодаря тому, что ее ячейки очень мелкие, она способна пропускать воду и при этом задерживать раствор

Помимо армирующей, еще существует тканая сетка для отсечки бетона. Она используется при заливке больших площадей бетоном в качестве несъемной опалубки. Благодаря тому, что ее ячейки очень мелкие, она способна пропускать воду и при этом задерживать раствор.

Тканая отсечная сетка

Виды армирующих элементов

Сетка армированная для создания стяжки применяется в нескольких вариациях. Каждая из них приемлема, чтобы провести армирование поверхности с лучшими показателями при определенных условиях.

Металлическая арматура

Металлическая сетка. Делают из толстой стальной проволоки марки ВР-1, диаметр до 3 мм, сетка сварная. От величины ячеек зависит крепость положенного основания, чем ячейки меньше, тем лучше. Под стяжку используется разная сетка такого формата, главное, надежно сваренная. Для больших помещений использовать лучше сетку с ячейками 100х100. Металлическая сетка выпускается в рулонах, когда толщина проволоки 2–3 мм, если больше, то в листах.
Пластиковая сетка. Армируют в случае, когда толщина слоя не достигает 80 мм. В основе материала — полипропилен. Он эластичен и, в отличие от металла, менее подвержен деформации. Сетка растягивается, но качества не меняются, при усадке немного увеличится в размерах, стяжка сохранит свойства

Важное преимущество перед металлом — вес, сетка, скатанная в рулоны, легка, удобна при транспортировке и укладке.
Стекловолоконные. Популярный материал — стекловолокно, точнее стеклопластик

Обладает многими преимуществами, прежде всего перед металлом: не подвержен коррозии, легок. Материал специально пропитывается составом против щелочи, иначе постепенно будет разъеден щелочными соединениями, присутствующими в растворе. Рулоны сетки размером 50х50 легко транспортируются, не требуют особых условий для хранения.
С применением фиброволокна. Для армирования стяжки применяется оригинальный способ укрепления. Фибра – волоконная структура длиной от 6 до 60 мм. Добавляется в раствор для стяжки. По составу — металл, стекловолокно, волокно на основе базальта, полипропилен. У каждого из материалов свое предназначение: при легкой стяжке применяют полипропилен, если требуется плотная среда, то металлические волокна (тонкая проволока).

Пластиковая сетка

В случае, когда поверхность подвергается сильному внешнему воздействию, форма для заливки может не выдержать и сильно потрескаться, что следует учитывать, выбирая сетку для стяжки бетона.

Арматура на основе фиброволокна

Использование материала

Армирующая сетка применяется для бетона тогда, когда требуется высокая механическая прочность или, когда стоит задача совместить несоединимые структуры, к примеру, металл и штукатурку (как правило, это редкая потребность).

Технологические процессы, в которых применяется материал, оговорены ниже.

Армирование стяжки металлической сеткой

Стройматериал значительно увеличивает показатели прочности объекта, создает дополнительную защиту от появления растрескивания и иных дефектов. Наличие сетки критично, когда сооружается стяжка с утеплителем. Если таковая отсутствует, вся система раскрошится в первый месяц пользования.

Стекловолокно разумно применять на объектах с высокой степенью влажности. Оно устойчиво к коррозии, щелочи и другим воздействиям.

Важно: чем сильнее нагрузки, тем серьезнее должно быть армирование. Если на бетонную подушку или стяжку будут направлены большие нагрузки, рекомендуется выбирать сетку с ячейкой 50х50 мм для бетона

Для стяжки используется проволока с ячейкой 100х100 мм и сечением от 2.50 мм.

Сетка для армирования штукатурки

Элемент укрепляет связь слоев основания и штукатурки. Сетка укладывается когда: планируется толстый слой (свыше 0,2 см); работа ведется на металлических поверхностях, дереве, пенопласте или покрашенных стенах. Армирование проводится для предупреждения трещин.

Для штукатурки выбирается проволока с ячейкой до 30.0 мм.

Для облицовки

Результатом применение сетки становятся те же цели, что и при выполнении штукатурных слоев. Металлический элемент выступает в роли соединительного звена между стенкой и облицовочными стройматериалами.

Для армирования газосиликатных блоков

Для укладки сетка сразу вырезается под размер ширины стены, или впоследствии лишние части обрезаются при помощи болгарки. Процесс армирования происходит так: на выложенный ряд пеноблоков, заливается слой раствора, в который утапливается сетка, следующий ряд газосиликатных блоков ставится поверх сети.

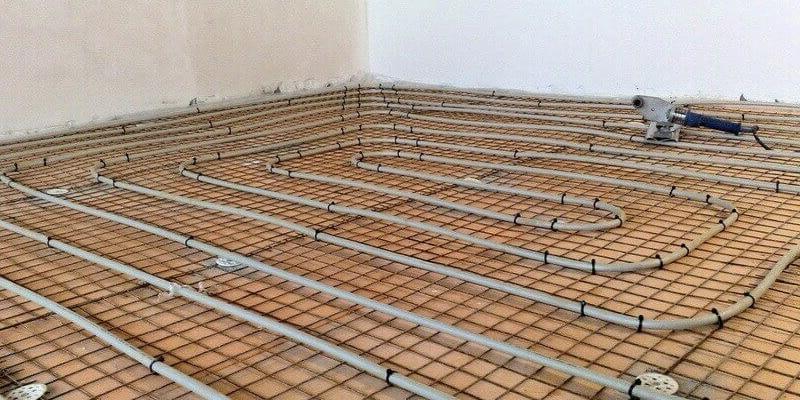

Армирование стяжки теплого пола

При укладке теплого пола в жилых объектах лучше использовать стройматериал с ячейками 100*100 мм диаметром прутка 4 мм. Так, прочность полов станет выше.

Армирование стяжки кровли

Для бетона выбирать стоит армированные элементы 100х100 либо 150х150 мм. Диаметр рекомендуется применять не меньше 3 мм.

Основные этапы укладки

Перед началом работы проводится расчет необходимого количества материала с учетом площади помещения. Процесс армирования стяжки проходит в такой последовательности:

• Гидроизоляция и подготовка основания.
• Размещение арматуры.
• Заливка бетоном.

1. Подготовительные работы.

Металлическая арматурная сетка располагается не на черновом основании пола, а в центре заливки. Для получения качественного покрытия проводится обязательная гидро- и теплоизоляция бетона в случае укладки свежей стяжки или очистка старого пола от грязи. При строительстве с нуля возможно размещение толстого слоя утеплителя, при заливке поверх старого основания лучше остановиться на пенофоле. Поверхность, которая будет заполняться бетоном, обрабатывается грунтовочными составами для увеличения адгезии и предотвращения плесени.

Далее устанавливаются направляющие маяки (по высшей точке чернового бетонного пола). Рекомендуемый интервал составляет 1,5 м, выравнивающие профили располагаются рядом со стенами (не более, чем на 30 см от них). После этого проводится черновая заливка бетона. Приступать к укладке арматуры можно уже через 2 дня, за это время арматурная сетка очищается растворителем от жира и разрезается на куски требуемого размера с небольшим запасом. Пластиковые волокна обезжиривать не нужно.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

По периметру бетонного пола размещается демпферная лента, поглощающая вибрации и звуковые колебания и снижающая интенсивность механических воздействий на основание. Ребрами жесткости служит специальный каркас, который фиксируется на 2–3 см выше черновой стяжки. Для крепежа используется проволока, желательно не прибегать к сварке, так как при нагреве металл теряет свои свойства. Привязка к стенам не делается в случае заливки бетона на тепло- или гидроизоляцию (а не выравнивающий черной слой), сетка для стяжки пола не должна повредить пленку.

Металлический материал настилают с нахлестом в 1–2 ячейки, пластиковую арматуру — не менее 10 см. В первом случае соседние участки обязательно фиксируются проволокой. При необходимости (недостаточном диаметре прутьев) укладывается второй слой, но лучше избегать таких ситуаций и подбирать правильные параметры.

Не следует ходить по сетке, армирование стяжки проводится посекторно. Металлические куски не должны выглядывать из бетона, отслеживается расположение прутьев или волокон.

Полипропиленовые сетки укладываются ниже, допускается их настил без каркаса. Приступать к эксплуатации бетонного пола разрешается примерно через месяц (после полного затвердевания раствора), для предотвращения трещин первые 5 дней обеспечивается влажностной уход за поверхностью.

Наименование, назначение и свойства

Преимущества использования сетки

Тканая стальная сетка используется в целом ряде ремонтно-строительных работ и считается обязательным материалом для реализации разных задач. Сетка гибкая, прочная, легко переносит перепады влажности/температур. Дает возможность качественно укреплять кирпичную кладку, активно применяется в фильтрации воздуха, штукатурных работах, ограждении участков и т.д.

Сфера применения сетки достаточно широкая, особенно ввиду ее невысокой стоимости. Часто сетку используют для отсечки бетона. Благодаря множеству маленьких ячеек и плотности сетка хорошо просеивает различные сыпучие материалы. Изделие характеризуется долговечностью, легко трансформируется для любой базовой основы, эластичная, не влияет на телефонную связь, прием ТВ.

Ключевые преимущества сетки для отсечки:

• Длительный срок эксплуатации с сохранением свойств.
• Способность выдерживать серьезные нагрузки.
• Стойкость к смене влажности, температур.
• Эластичность, благодаря чему удается создавать изделие необычных конфигураций и форм.
• Стойкость к агрессивному воздействию среды.
• Сравнительно невысокая стоимость.

Правила укладки

Этот процесс не терпит спешки, поэтому на первоначальном этапе необходимо точно рассчитать количество материала. Армированная стяжка происходит в 3 этапа:

• обработка поверхности и ее гидроизоляция;
• накладывание арматуры;
• бетонная заливка.

Подготовительные работы

Долговечный результат возможен лишь после проведения работ по гидро- и теплоизоляции основания, а также его очистки от мусора. Первичные работы требуют надежного утепления, а в случае обработки старого покрытия необходимо применение пенофола. В дальнейшем поверхность необходимо обработать растворами на основе грунтовки для избегания появления плесени и повышения совместимости материалов.

Ориентируясь на наивысшую точку поверхности под армирование, следует установить направляющие маяки. Расстояние между ними рекомендуется устанавливать около 1,5 метра. Лишь после этого можно производить черновую заливку. Спустя двое суток переходим к укладке сетки, которую предварительно следует очистить от жира и разделить на куски.

Размещение арматуры

С целью снижения звуковых, вибрационных колебаний и нагрузки, на основу конструкции накладывается демпферная лента. Кроме того, устанавливается специальный каркас, который выступает в роли ребер жесткости. Крепление производится с помощью проволоки. Сварная работа не рекомендуется. В случае армирования утепленной поверхности, крепление не производится, дабы не повредить пленку.

Независимо от типа материала, его укладывают с небольшим нахлестом. При ошибочном расчете размеров сетки следует наложить второй слой, однако советуем тщательнее рассчитать размеры. Нельзя стоять на арматурных сетках. Армирование происходит небольшими участками. Куски сетки не должны просвечиваться сквозь бетон, а тем более торчать из него. Полотно из полипропилена укладывают без каркаса.

Бетонная заливка

Заливка раствором проводится после проведения всех подготовительных работ. Необходимо замешать небольшое количество нежидкого раствора (используется лишь на протяжении последующих 2-ух часов после приготовления).

Тщательно заливаем раствор между маяками. Выравниваем поверхность с помощью правила. Во избежание трещин и других повреждений стяжки необходимо 3-5 дней поддерживать влажное состояние покрытия. Полностью пользоваться полом можно лишь через месяц.

Способы фиксации стыков

Точность и надежность фиксации узлов сетки обеспечивает качество всей конструкции. Согласно утвержденной практики проведения работ, арматуру необходимо соединять точечной сваркой или специальной вязальной проволокой. Иногда применяют пластиковые стяжки и крепления.

Разные способы фиксации стыков

При частном домостроении лучше использовать вязальную проволоку. Она обеспечивает несколько ценных достоинств по сравнению со сваркой:

1. При скреплении сваркой происходит разрушение структуры арматуры. В месте сварки металл быстрее ржавеет и выходит из строя.
2. Проволока позволяет арматуре изгибаться в пределах допуска. Сварка исключает это.
3. При заливке бетонной смеси место сварки может разорваться, нарушив всю сетку.
4. При среднем качестве арматурных стержней при работе сваркой они могут трескаться.
5. Опытный мастер с помощью крючка свяжет сетку гораздо быстрее, чем при сварке узлов.

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
• Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
• Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

• Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
• Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
• Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.

Когда необходимо армирование?

Армирование стяжки пола не всегда необходимо. Но, полы с армированной стяжкой по своим эксплуатационным характеристиками по многим пунктам превосходят обычные бетонные, они способны выдерживать сжатие, растяжение, изгиб. Армирование требуется в следующих случаях:

• Если поверхность пола в помещении подвергается огромным нагрузкам, например, в гаражах, хозяйственных постройках под тяжеловесным оборудованием и машинами.
• При устройстве плавающей стяжки.
• При устройстве пола по грунту. Необходимость армирования обусловлена использованием керамзита и щебня в качестве теплоизоляционных материалов, а также тем, что пол по грунту подвержен воздействию внешних факторов (таких, как вспучивание грунта).
• При устройстве системы теплых полов. Армирование в этом случае необходимо для того, чтобы предотвратить деформацию и растрескивание стяжки из-за перепада температур и подверженного изгибам и растяжениям основания, поскольку таким основанием в данном случае служат пенополистирольные плиты.
• Для усиления чернового пола со стяжкой с высотой больше 8 см.

Таким образом, армирующий слой необходим для усиления деформационных швов, удержания стяжки в изначальных геометрических размерах на ненадежном, плавающем основании, подверженном изгибам, растяжениям, а также для защиты от возникновения усадочных трещин.

Армирующая сетка для усиления пола из бетона

Бетонная стяжка часто используется в качестве основания под декоративное напольное покрытие, к ее преимуществам относят: создание ровной поверхности, доступность стройматериалов и долгий срок службы. Вместе с тем, она имеет большой вес и подвергается постоянным динамическим нагрузкам. Для предотвращения образования трещин и общего усиления конструкции проводится армирование бетонного пола путем размещения металлической или пропиленовой сетки в толще раствора.

Этот этап является обязательным для стяжек толщиной менее 8 см, для оснований, подверженных частным механическим воздействиям и вибрациям, а также — при отсутствии нижнего засыпанного слоя гидроизоляции при монтаже перекрытий по грунту. Наличие арматуры позволяет равномерно распределить нагрузку и в разы увеличивает прочность полов. Но для достижения нужного эффекта следует правильно выбрать параметры в частности: диаметр прутьев (или толщину), размеры ячеек, используемый материал.

Предлагаемые виды арматуры

Существует два варианта усиления бетонных конструкций: дисперсионный или укладка протяженных прутьев. Первый заключается в добавлении в раствор фибры и других компонентов и считается более дорогим. Несмотря на его достоинства, при заливке бетонного пола необходимо провести каркасное армирование по всей толщине основания. Удобнее всего купить уже готовую сетку: металлическую или полипропиленовую. Укладка стальных прутьев арматуры допускается, но такой способ увеличит сроки проведения работ, их не рекомендуется сваривать, а соединение проволокой каждого узла занимает много времени.

Металлическая арматурная сетка бывает сварной или вязанной, первая встречается в продаже чаще. Это надежный и проверенный способ усиления бетонных конструкций, единственным недостатком является коррозийность арматуры (устранимым при соблюдении правил монтажа). Выпускается в картах или рулонах, последняя разновидность имеет меньшую толщину. Для заливки пола подходят сетки с шагом ячеек от 10 до 15 см (в некоторых случаях — до 20) и диаметром арматуры от 4 мм. Так как материал утапливается в бетон, то желательно использовать оцинкованный вид.

Более простой вариант — покупка сетки из пластика. Эта разновидность арматуры требуется, прежде всего, при монтаже теплых полов, шаг ячеек у нее частый (от 45х45 мм). К достоинствам полипропиленовой арматуры относится антикоррозийность и доступная цена, но по качеству адгезии с бетоном она уступает металлу. Не вступает в щелочную реакцию с цементным раствором и не разрушается под воздействием времени. Из-за своей пластичности такая сетка идеальна для помещений с нестандартной планировкой, дополнительным преимуществом является отсутствие помех для сотовой и интернет-связи (в отличие от металлической арматуры). Большое значение имеет способ соединения волокон, для укладки в стяжку из бетона лучше всего подходит двуосноориентированное сцепление.

Преимущества использования армирующей сетки для стяжки пола:

• Повышение прочности основания.
• Равномерное распределение веса бетона, сбалансирование нагрузок.
• Предотвращение трещин и мелких дефектов во время высыхания раствора.
• Экономия цементной смеси вследствие снижения толщины бетонного пола.
• Простота монтажа.
