Системы контроля управления доступом (скуд) для гостиниц и отелей

Технические средства для управления движением персонала и посетителей

Система контроля доступа в помещение включает в себя целый ряд различных технических устройств, которые необходимо рассмотреть раздельно:

В данную группу приборов входят:

• карты «Proximity» − бесконтактные, радиочастотные устройства, содержащие в своей конструкции антенну и чип, на котором зафиксирован определённый номер (код), закреплённый за конкретным пользователем;
• магнитные карты — на их поверхности нанесена визуально видимая магнитная полоса;
• карты Виганда;
• карты с нанесённым штрих-кодом;
• брелок («Touchmemory») — металлическая таблетка, оснащённая ПЗУ-чипом.

Различные виды считывателей могут различаться по форме, размерам и стилю оформления

В систему СКУД могут быть установлены биометрические идентификаторы, при помощи которых контроль доступа осуществляется на основании биометрических данных человека.

Устройства данной группы могут быть вспомогательного или автономного типа, что определяет способ их установки по отношению к контроллеру СКУД. Вид считывателя зависит от типа идентификатора − магнитная карта, смарт-карта, бесконтактные или проксимити. При использовании магнитных карт проверяется код, занесённый на магнитную ленту. У смарт-карт и бесконтактных устройств – получение информации происходит со встроенной микросхемы, а при использовании проксимити − код считывается со встроенного чипа.

Контроллер доступа на два считывателя марки «Болид С2000-2»

Этот элемент системы является её «мозгом» и координирует работу всего прочего оборудования. Для различных систем СКУД используются разные виды контроллеров: автономные, сетевые или комбинированные. Автономные контроллеры СКУД, как уже было написано выше, используются в системах с одной точкой доступа, для сетевых – количество исполнительных устройств регламентируется потребностью и техническими возможностями контроллера. Комбинированные устройства могут выполнять функции обоих видов, что удобно при отключении связи с сервером системы контроля, т.к. режимы работы с одного на другой переключаются автоматически.

Исполнительные устройства могут быть различной конструкции, формы, размеров и предназначения

Данную группу механизмов можно смело отнести к категории интеллектуальной техники: электронные и электромеханические замки, магнитные и электромеханические защёлки, турникеты и шлагбаумы, автоматические ворота и прочие механические устройства.

Совмещение СКУД с системой видеонаблюдения расширяет возможности системы контроля доступа, т.к. появляется возможность видеофиксации момента входа и выхода людей, въезда и выезда техники, а также упрощается работа службы охраны − все необходимые операции можно выполнить с одного рабочего места.

Наличие видеонаблюдения в системе СКУД расширяет её функциональность

Программное обеспечение (ПО) − это неотъемлемая часть сетевой и комбинированной системы контроля доступа, обеспечивающая взаимодействие электронного «мозга» с устройствами и механизмами. Для каждого вида и марки контроллеров разрабатывается своё ПО, что обусловлено авторскими правами производителей приборов. Контроллеры реализуются с уже предустановленным программным обеспечением, что позволяет при необходимости выполнить монтаж и настройку самостоятельно – особенно это касается автономных СКУД. В случае необходимости ПО можно приобрести отдельно, как у компаний разработчиков конкретного прибора, или скачать бесплатную версию в сети Интернет.

Программное обеспечение, установленное на ПК, облегчает работу службы персонала и охраны объекта контроля

На отечественном рынке есть ряд компаний, предлагающих бесплатное ПО для систем контроля доступа СКУД:

• компания «РусГард» (г. Москва) − контроллер ACS-102-CE-B (POE) со встроенным POE-сплиттером и ACS-102-CE-B (WF) с Wi-Fi-модулем и прочее оборудование;
• компания «Эра новых технологий» − выпускает целую линейку приборов под маркой «Эра»;
• компания «Сторк» (г. Санкт-Петербург) – выпускает контроллеры, поддерживающие интерфейс связи RS-485.

На экране монитора работники кадровой службы всегда могут отследить время прихода и ухода работников с предприятия

Статья по теме:

Решение готово

Чтобы собрать простую систему контроля доступа вам потребуются: замок, карты доступа или ключи и считыватель, контроллер, кнопка выхода и источник питания. Замки бывают нормально-открытые и нормально-закрытые; выбор конкретной модели зависит от конструкции двери и требований к взломостойкости. Считыватель должен подходить для выбранного типа карт или ключей. Самый устойчивый к попыткам обмана системы — считыватель Mifare, работающий в защищенном режиме. Что касается контроллера, любой автономный контроллер доступа обеспечит необходимый минимум функций. Учет рабочего времени и расписания доступа обеспечивают сетевые контроллеры. Верх эволюции кнопок выхода — это бесконтактная кнопка выхода с подсветкой, но вполне подойдет любая другая попроще. Источник питания должен выдавать достаточный ток. Для замка лучше использовать отдельный источник, чтобы усилить стойкость системы ко взлому. Сигнальный 8-жильный кабель подойдет для соединения компонентов системы, но для подключения электромеханических и моторных замков лучше взять отдельный кабель сечением побольше.

Пользуясь этим руководством, вы без труда соберете систему контроля доступа, отвечающую вашим требованиям даже в мелочах. Чтобы сэкономить ваше время, мы подобрали наиболее часто запрашиваемые варианты комплектации в готовых решениях.

http://www.telecamera.ru

Когда СКУД нуждается в ремонте

Системы контроля и управления доступом – сложный комплекс оборудования, кабельных соединений и программного обеспечения. Ее задача – бесперебойно работать в непрерывном режиме. Чем больше компонентов включает СКУД, тем выше вероятность выхода из строя какого-либо элемента.

Распространенными причинами поломки являются:

• Износ компонентов в результате выработки ресурса;
• Механические повреждения;
• Короткое замыкание или скачок напряжения в электрической сети;
• Попадание жидкости в оборудование;
• Некорректная эксплуатация системы и ее модулей;
• Ошибки при монтаже и пуско-наладке СКУД;
• Некачественное оборудование;
• Отсутствие или неправильное техническое обслуживание;
• Сбой в программе и настройках.

Даже самая мелкая поломка может привести к сбою в работе всей системы. При обнаружении ошибки необходимо обратится к профессиональному мастеру, который сможет быстро восстановить работоспособность оборудования.

Основными причинами поломки оборудования СКУД являются:

• Человеческий фактор – сбой рабочих настроек или преднамеренная порча имущества;
• Повреждение кабеля – обрыв внешних линий из-за погодных условий, неправильно выбранного кабеля или отсутствия троса для воздушных линий;
• Выработка ресурса – проблема решается только заменой неработающего элемента.
• Отсутствие регулярного сервисного обслуживания – своевременная профилактика снижает риск поломки и позволяет исключить дорогостоящий ремонт скуд;
• Заводской брак – даже продукция проверенных брендов может выйти из строя по производственным причинам;
• Ошибки при монтаже – неграмотное подключениеючение может снизить качество передаваемого изображения или вывести оборудование из строя;

Регулярное сервисное обслуживание в компании «МИСТЕРКОМ» обеспечивает стабильную работу всей системы.

С какими СКУД мы работаем:

Специалисты компании Мистерком проводят ремонт и обслуживание систем контроля доступа любых производителей, в том числе:

Советы бывалых – как установить СКУД

Для сборки простой системы своими руками потребуются пошаговая инструкция действий и компоненты:

• замок в зависимости от конструкции двери – нормально открытый или закрытый;
• ключ или карта доступа;
• считыватель, подходящий для ключа или карты  оптимальный вариант Mifare, способный работать в защищённом режиме;
• контроллер автономного типа с минимальным набором функций;
• кнопка выхода;
• блок питания, обеспечивающий выдачу достаточного тока.

Компоненты соединяются кабелем, количество жил которого определяется схемой монтажа. Обычно используется шести или восьми жильный сигнальный кабель. При установке замка на дверь для механической защиты применяется дверной переход. Контроллер и блок питания монтируются в помещении на стену в местах с малой проходимостью в специальном корпусе. Крепление клемм выполняется согласно инструкции по цветам.

Настройка программы производится после подключения всех элементов. Для создания базы данных надо разместить карту рядом со считывателем во время звучания зуммера – данные автоматически запишутся и сигналы прекратятся. Активация других карт аналогичным образом.

В результате установленная система контроля доступа должна стать надёжной защитой для объекта.

Удачных покупок. Берегите себя и своих близких!

Программное обеспечение

Функции автоматизированной системы контроля СКУД

Функционал СКУД весьма велик и практически ничем не ограничен. Можно оперативно встроить новый модуль или реализовать новое правило с помощью программного обеспечения. Рассмотрим основные функции СКУД.

Разграничение и контроль доступа

Первоначальным назначением СКУД являются всё же контроль и структурирование уровней доступа.

В качестве идентификатора может использоваться брелок

Основной тип исполнения этого подхода — использование различных идентификаторов. Ими могу служить магнитные карты, брелоки, метки, прямой ввод кода на клавиатуре, считывание отпечатков пальцев или сетчатки глаза. Система хранит данные о всех сотрудниках или посещающих в общей базе. Каждая запись имеет свой уровень доступа, благодаря которому система может сравнить, может ли человек пройти в ту или иную зону. Компьютер, в случае монтажа сетевой системы СКУД, также собирает статистику посещений и бережно хранит её до последующего использования. В автономных системах решение пропустить человека или нет принимает автономный контроллер. У него есть своя энергонезависимая память, в которую внесены все коды идентификаторов и их права.

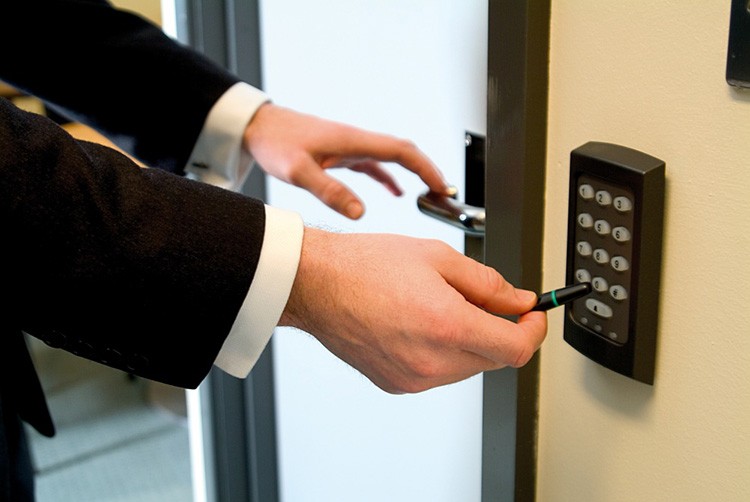

Доступ по паролю — один из видов контроля доступа

Непосредственно за обработку информации с идентификатора отвечают считыватели. Это могут быть контактные и бесконтактные варианты. Вся сложность конструкции считывателя зависит от типа идентификатора.

Считыватели устанавливаются непосредственно перед заграждающими устройствами — турникетами, электромеханическими замками, шлагбаумами и шлюзами. Они препятствуют доступу посетителя до тех пор, пока тот с помощью идентификатора не докажет свои права на посещение зоны.

Учёт рабочего времени

Система контроля доступа имеет всё необходимое для реализации учёта рабочего времени. Почему бы это не использовать? Каждый посетитель или сотрудник объекта имеет уникальный идентификатор – система может отследить время активации считывателя при входе и выходе.

Проходя через турникетную систему, сотрудник оставляет метку о времени прихода

Этих данных достаточно для того, чтобы установить и записать в журнал время, проведённое на объекте. А это значит, что сотрудникам уже сложнее будет опоздать или сбежать с работы пораньше, ведь сведения об этом будут тут же сохранены в системе.

Режим системы охраны

Сама СКУД не предполагает встроенных механизмов охраны, она лишь может воспрепятствовать доступу. Зато, имея гибкую платформу, система контроля доступа может быть дополнена охранной системой, которая будет, например, оборудована видеонаблюдением, датчиками проникновения или любыми другими.

Прочие функции

Дополнительного функционала может быть много. Реализовать можно практически всё что угодно. Но чаще всего используются такие возможности:

• информирование о прохождении считывателя с помощью СМС посредством встроенного GSM модуля. Такой подход можно встретить, например, в школах;
• для предприятий, имеющих множество филиалов, можно реализовать удалённое управление СКУД с помощью сети интернет.

Как запитать систему?

В системах контроля доступа используются источники питания постоянного тока напряжением 12 Вольт. Номинальный ток источника питания должен быть не ниже, чем потребляемый всеми компонентами ток — его можно подсчитать простым суммированием указанных в характеристиках оборудования значений потребляемого тока. При использовании источника бесперебойного питания время работы системы от аккумулятора легко рассчитать, разделив емкость аккумулятора в Ампер-часах на потребляемый ток, например аккумулятор 7 А⋅ч должен обеспечивать работоспособность системы, потребляющей 0,5 А, в течение 14 часов. Электромеханические и моторные замки потребляют в момент открывания значительный ток, поэтому для их подключения нужно использовать провод сечением 0,5 мм² или более.

Классы СКУД

По степени защиты СКУД подразделяются на 4 класса, которые учитывают функциональность и способы применения. Классы описаны в нормативе Р 78.35.005-99 «Выбор и применение систем контроля и управления доступом»:

Недостаточная степень защиты 1 класс
К 1 классу относятся автономные СКУД малой емкости с одноуровневой степенью защиты. Они позволяют:
разрешать или ограничивать доступ предъявителю идентификатора в зависимости от заложенной программы действий;
устанавливать световое и звуковое оповещение;
автоматически или вручную закрывать заграждающие устройства (замки).
СКУД 1 класса оптимальны для объектов, где нужно ограничить доступ посторонним лицам, но не требуется сбор данных (учет рабочего времени, статистика посещения и другие).

Средняя степень защиты 2 класс
Устанавливаемые СКУД могут работать в сетевом или автономном режиме. Системы имеют одноуровневую или многоуровневую архитектуру, малую или среднюю емкость

Среднезащищенные СКУД позволяют:
ограничивать доступ на охраняемые территории по заданному режиму;
автоматически регистрировать события, произошедшие в системе, передавать тревожные извещения на охранный пост при несанкционированном доступе, взломе, несоответствии идентификатора;
автоматически управлять ограничителями (замками);
Средняя степень защиты предназначена для предприятий, где важно контролировать время нахождения сотрудников и посетителей в определенной зоне. СКУД 2 класса могут вести учет времени и статистику.

Высокая степень защиты 3 класс
К ним относятся сетевые СКУД средней емкости, в которых используется одноуровневая или многоуровневая архитектура

Системы включают в себе все возможности СКУД второго класса и дополнительно обеспечивают:
контроль перемещения сотрудников и посетителей по объекту;
автоматически регистрируют происходящие в каждой зоне события и ведут журналы времени, статистику;
диагностируют систему на неисправности;
интеграцию с другими охранными системами.
СКУД с высокой степенью защиты устанавливают на объектах, где необходимо вести статистику по каждому сотруднику, контролировать его перемещение по разным зонах. Администратор СКУД имеет большие возможности устанавливать режим доступа по дням недели или по временному промежутку, оперативно исключать пропуск из системы и другие.

Очень высокая степень защиты 4 класс
Включает многоуровневые сетевые СКУД средней и большой емкости. Помимо возможностей СКУД третьего класса, системы с очень высокой защитой имеют расширенный функционал:
интегрированы с другими системами безопасности на программном уровне;
автоматически разблокируют пути эвакуации при возникновении аварийной ситуации, например, во время пожара.
СКУД 4 класса актуальны для объектов с повышенными требованиями к безопасности. Системы устанавливают в банках или в военных учреждениях. Полная автоматизация процессов и интеграция всех систем позволяет максимально повышать уровень безопасности.

Пример расчета стоимости СКУД для помещений бизнес-центра

Данный пример включает в включает в себя оборудование и программное обеспечение для контроля и управления доступом во внутренние помещения (40 входов) бизнес-центра, а также проходной и прилегающей парковке. Функциональные возможности, включенные в данное решение, описаны в разделе .

Получить подбор под мой объект

Чем отличаются кнопки выхода?

Для отпирания двери изнутри помещения в простых системах доступа используется кнопка выхода. От обычной кнопки, например, для звонка кнопка выхода отличается большим ресурсом, рассчитанным на десятки и сотни тысяч нажатий. При нажатии контакты кнопки замыкаются, и контроллер выдает импульс заданной длительности для нормально-закрытого замка или прерывает на заданное время цепь питания нормально-открытого. Кроме механически нажимаемых кнопок в системах контроля доступа применяются бесконтактные кнопки с практически неограниченным ресурсом и еще одним важным достоинством для помещений с большой проходимостью — стена рядом с бесконтактной кнопкой не пачкается. Полезной функцией является также подсветка кнопки.

Преимущества внедрения систем СКУД для гостиницы:

• Повышение качества сервиса и общего статуса отеля.
• Минимизация риска аварийных, криминальных и просто конфликтных ситуаций.
• Улучшение дисциплины обслуживающего персонала.
• Препятствование несанкционированной сдаче номеров.
• Снижение затрат на электроэнергию.
• Повышение уровня безопасности.

Инженерное предприятие Мистерком вот уже 12 лет оказывает высококвалифицированные услуги на рынке установки СКУД в Москве и МО (без наценки). Опытные специалисты из РФ со стажем работы не менее 5 лет спроектируют, установят, произведут все тесты и настройки систем контроля доступа, видеонаблюдения и телефонии, охранных и компьютерных сетей. На все работы предоставляется гарантия 1 год, осуществляются услуги регулярного сервисного обслуживания на договорной основе.

Какой замок выбрать?

Выбор замка зависит от конструкции двери и степени защищенности от проникновения, которую вы хотите обеспечить. Замки существуют 1) электромагнитные, 2) электромеханические и 3) электрозащелки, 4) соленоидные и 5) моторные — список отсортирован по степени взломостойкости. Примерно в той же последовательности растет сложность установки замка. Цены на первые четыре вида замков сильно варьируют, а вот моторные замки дешевыми быть не могут.

Электромагнитный замок

Электромагнитные замки используются практически везде: и в офисах, и в подъездах, и даже на воротах и калитках. Надежная конструкция, удобство в работе и простота установки — это безусловные плюсы. Основных минусов два: во-первых, замок выступает в проем двери и вообще находится снаружи, что может быть неприемлемо по эстетическим соображениям, во-вторых, электромагнитный замок потребляет значительный ток, поэтому чтобы обеспечивать работу системы при отключении питания, требуется аккумулятор значительной емкости. Если же идеальный внешний вид не требуется, и электромагнитный замок не используется как основное и единственное средство защиты, то это идеальный бюджетный выбор.

Электромеханический замок

Электромеханические замки имеют, наверно, наибольшее число вариаций конструкции. Электромеханические замки в большинстве нормально-закрытые, в отличие от электромагнитных. Наличие у некоторых моделей возможности открывать дверь ключом помогает решить проблему отключения электропитания. Накладные электромеханические замки устанавливаются на металлические двери. Врезные — устанавливаются на деревянные, металлические и металлопластиковые профильные двери. Особняком стоят замки Шериф-1 и Шериф-2 — они ближе к электромагнитным по способу установки и основным характеристикам.

Электрозащелка

Электрозащелки близки к электромеханическим замкам, но устанавливаются не на дверное полотно, как электромеханические, а на дверную коробку. С одной стороны, монтаж несколько сложнее, зато не нужно прокладывать по двери провода питания. Электрозащелка требует установки на дверном полотне подпружиненного ригеля, не приводимого ручкой. У обычных механических замков во всех режимах ручка управляет ригелем, поэтому для защелки потребуется также фалевый замок в качестве ответной части.

Соленоидный замок

Соленоидные замки чаще всего являются нормально-открытыми, как и электромагнитные, но потребляют меньший ток, что важно при использовании источника бесперебойного питания. Устанавливаются такие замки в дверное полотно, как врезные электромеханические

Выбор между электромеханическим и соленоидным замком в основном обусловливается требованием к поведению при пропадании электропитания: если дверь должна оставаться закрытой, то нужен электромеханический замок, если дверь должна отпираться (это важно в публичных помещениях для эвакуации, например), то — нормально-открытый соленоидный.

Моторный замок

Моторные замки повторяют конструкцию механических замков с тем отличием, что вместо поворота ключа для привода ригеля используется электромотор. При этом функционал обычного механического замка с ключом полностью сохраняется. Моторный замок может служить единственным средством для запирания двери. Ввиду высокой цены и медлительности работы такие замки не получили широкого распространения, но в определенных условиях моторный замок незаменим, например, когда требуется надежное, устойчивое ко взлому запирание дверей с возможностью централизованного управления доступом.
