Как наращиваются стропила?

Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:

• обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
• укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
• создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.

Таким образом, грамотное наращивание стропил дает возможность получить оптимальную по размерам стропильную ногу, используемую для формирования надежной и прочной стропильной конструкции.

Рейтинг лучших сушилок

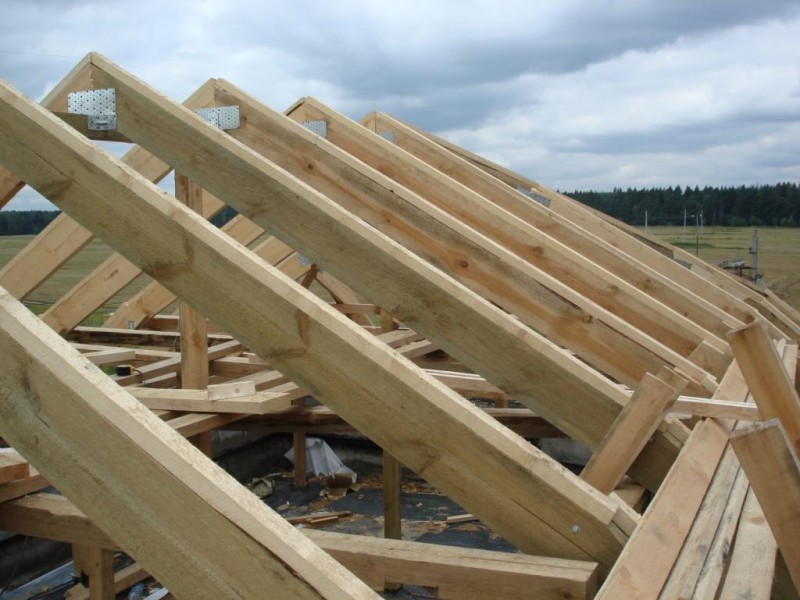

Фото стропильной системы

Также рекомендуем просмотреть:

• Конек крыши
• Система крыши
• Угол крыши
• Устройство крыши
• Ломаная крыша
• Проект крыши
• Утепление крыши
• Четырехскатная крыша
• Мансардная крыша
• Вальмовая крыша
• Крыша дома своими руками
• Труба на крыше
• Крыша из ондулина
• Гидроизоляция крыши
• Течет крыша
• Ремонт крыши
• Правильная крыша
• Плоская крыша
• Крыша из шифера
• Как сделать крышу
• Крыша из металлочерепицы
• Снегозадержатели на крышу
• Кровля крыши
• Снег на крыше
• Профнастил для крыши
• Крыша гаража
• Красивая крыша
• Зеленая крыша
• Установка крыши
• Двухскатная крыша
• Односкатная крыша
• Крыша бани
• Монтаж крыши
• Покрыть крышу
• Крыша дома

Что из себя представляет шатровая стропильная система?

По сути, шатровая крыша геометрически представляет собой «классическую» пирамиду, то есть фигуру с многоугольником в основании и гранями, являющиеся равнобедренными треугольниками, сходящимися в единой вершине.

В частном строительстве чаще всего применяется пирамида с основанием в виде четырехугольника, хотя для пристроек (башенки, эркеры и т.п.) или легких садовых построек (беседок) практикуется возведение более сложных конструкций, у которых в основании может лежать и правильный шести- или восьмиугольник (иногда даже и больше).

Шатровая крыша не всегда прямоугольная в плане – она может опираться на шесть, восемь и даже больше углов

В данной публикации акцент будет сделан все же на четырёхскатную шатровую крышу. Здесь тоже возможны вариации. «Классикой» считается пирамидальная конструкция, опирающаяся на основание-квадрат, с вершиной, находящейся на перпендикуляре, проходящем через точку пересечения диагоналей основания. В этом случае все четыре ската будут представлять собой абсолютно конгруэнтные треугольники, расположенные под одинаковым углом наклона.

Пирамида с квадратом в основании.

На рисунке-схеме показана пирамида с квадратом в основании – именно ее и будем рассматривать в дальнейшем. К этому чертежу придётся не раз возвращаться по ходу изложения.

Вполне возможно использовать шатровую схему и на прямоугольном здании, у которого длина превышает ширину. Однако, на практике такое применяется нечасто – ввиду ненужного усложнения и расчетов, и монтажа. При подобном варианте скаты, опирающиеся на более короткую стену, становятся длиннее и имеют меньший угол наклона к горизонту, то есть и внешние нагрузки для них уже приходится рассчитывать индивидуально. Для прямоугольных оснований куда больше подойдет вальмовая крыша – она во многом схожа с шатровой, но лучше адаптирована именно к таким условиям.

Для прямоугольного здания лучше подойдет вальмовая стропильная система, которая сродни шатровой, но все же имеет коньковый горизонтальный прогон

Шатровая форма крыши дает немало значимых преимуществ:

Шатровая крыша – это не только внешняя оригинальность здания, но и масса других важных достоинств

• Дом с такой крышей очень выигрышно выделяется на фоне стандартных двухскатных кровель, обладая своеобразной привлекательностью.
• По своим аэродинамическим качествам, то есть по способности противостоять ветровой нагрузке, особенно при шквалистых или даже ураганных порывах, она среди скатных крыш, пожалуй, не имеет равных. Причем сведена к минимуму подъемная составляющая ветровой нагрузки – усилия, пытающегося сорвать кровлю вверх.
• Уникальная пирамидальная форма способствует равномерному распределению всех внешних и внутренних нагрузок на систему крыши и здания в целом.
• При правильном утеплении скатов кровли, такая крыша – оптимальное решение с точки зрения энергосбережения.
• При оптимальном выборе крутизны скатов кровли не будет особых проблем и со снежными наносами.

Желание совместить шатровую систему и мансарду – выполнимо, но серьезно усложняет всю конструкцию крыши.

Недостатком, помимо определенной сложности конструкции, можно назвать то, что четыре одинаковых ската серьезно «съедают» объем чердачного помещения, что осложняет организацию в нем «обитаемой» площади. Чтобы создать жилую мансарду, приходится резко увеличивать крутизну кровли и прибегать к «врезке» дополнительных окон и надстроек. Понятно, что браться самостоятельно за расчет и возведение столь сложной конструкции – просто бессмысленно, так как здесь требуется высокопрофессиональное архитектурное проектирование и монтаж.

Двускатная крыша — стропильная система под металлочерепицу

Каркас из стропил под двухскатную крышу из металлочерепицы не имеет существенных отличий от конструкций с другими укрывающими кровельными материалами.

Но, ввиду того, что металлические тонкие листы имеют малый удельный вес, стропила будут испытывать меньшую постоянную нагрузку.

Это позволяет уменьшить значение их поперечного сечения, за счет чего удастся значительно сэкономить на покупке деревянных материалов.

Для кровли под металлочерепицу оптимальный угол наклона должен составлять не менее 14 градусов.

Для кровли с двумя скатными элементами применяются следующие варианты обустройства каркаса:

Наслонные стропила под металлочерепицу.

В этом случае 2 несущие стропильные ноги скрепляются между собой при помощи лежня (горизонтально) и стойки (вертикально). Лежень укладывается параллельно мауэрлатному элементу, принимая при этом на себя часть силовых воздействий. Стропильная система под металлочерепицу воспринимают на себя только изгибающие нагрузки, что значительно влияет на подбор расчетного поперечного сечения. Такая система может применяться для зданий с большими и малыми пролетами.

Виды стропил

Висячие стропила.

В отличие от наслонных систем, в таком варианте две стропильные ноги скрепляются между собой только в коньковом узле. При этом возникают существенные распирающие усилия на несущие элементы, что ограничивает применение висячих стропил только для зданий с пролетом не более 6 м. В некоторых случаях встречается установка дополнительного связующего элемента – затяжки, принимающего на себя часть распорных нагружений.

Они могут быть выполнены из дерева или метала, а также устанавливаться внизу (выполняют роль несущей балки) или вверху треугольной конструкции. Стоит учесть, что чем выше располагается затяжка, тем большие усилия она будет воспринимать.

ОБРАТИТЕ ВНИМАНИЕ!
Для обеспечения качественной работы затяжки необходимо позаботиться о надежности скрепления с несущими стропильными ногами.

Комбинированный вариант

Используется для создания оригинальной кровельной конструкции. Включает в себя элементы как висячей, так и наслонной системы.

О двускатной крыше в двух словах

Как изготовить самостоятельно?

Так как для кровельных работ не требуется особой техники, они вполне могут быть выполнены самостоятельно.

Работы по возведению кровли можно разделить на три этапа, а именно:

• проектирование;
• возведение стропильной системы;
• кровельные работы.

На этапе проектирования определяют форму крыши и крутизну скатов.

Решающими факторами будут следующие:

• климатические условия: много снега и дождя – скат крутой, сильные ветра – наоборот, пологий;
• вид кровельного материала. Например, при использовании черепицы угол наклона должен быть не менее 22 градусов, потому что иначе дождевая вода будет просачиваться сквозь стыки.

Стропильная система является важнейшей частью крыши и представляет собой систему наклонных реек, называемых стропильными ногами, вертикально расположенных стоек и наклонных подкосов. Стропила обеспечивают устойчивость крыши, придают надежность кровле, перераспределяют нагрузку на все здание. Расположение элементов стропильной системы напрямую связано с формой крыши. У двускатной крыши будет одна стропильная система, у вальмовой – другая.

После того как стропильная конструкция готова, приступают к монтированию кровельного пирога, который является многослойной конструкцией, расположенной непосредственно под кровельным материалом. Кровельный пирог служит для защиты крыши от проникновения влаги, тепловых потерь, не дает образовываться конденсату.

Он состоит из следующих элементов:

• пароизоляция;
• слой утеплителя;
• гидроизоляция;
• контробрешетка;
• вентилируемое пространство;
• обрешетка;
• кровельный материал.

Чтобы правильно смонтировать кровельный пирог следует выполнить определенный алгоритм действий.

• Со стороны чердака степлером к стропилам прикрепляют пароизолирующую мембранную пленку, располагая ее отводящей стороной внутрь чердака. Швы между полотнищами пленки проклеивают скотчем. Это первый слой «пирога».
• Сверху укладывают второй слой – это утеплитель, который лучше выбирать по критерию «в огне – не горит».
• Третий слой – это гидроизолирующая пленка, которой сверху укрывают утеплитель. Ее фиксируют степлером, швы проклеивают скотчем.
• На следующем шаге к стропилам прибивают контробрешетку. Контробрешетка или контрбрус – это брус, обеспечивающий вентилирование крыши. Благодаря контробрешетке между слоем утеплителя и обрешеткой образуется свободное пространство, позволяющее воздуху свободно циркулировать.

• К контрбрусу прибивают обрешетку, то есть доски, к которым будет крепиться кровля. При этом учитывается материал кровли: для гибкой черепицы необходим сплошной настил, для шифера – разреженный.
• Укладывают и закрепляют покрытие, пользуясь инструкцией от производителя.
• Устанавливают вспомогательные кровельные конструкции: снегозадержатели, водостоки.

О том, как осуществить монтаж кровли, смотрите в следующем видео.

Как усилить стропила двухскатной крыши

Усиливать стропила двухскатной крыши необходимо, когда расчет нагрузки произведен неверно или обнаружены дефекты каркаса.

Усиление можно произвести с помощью:

• Балок, которые устанавливаются с целью переноса на них нагрузки;
• Монтажа подкосов с наклонным креплением с упором в лежень;
• Наложения двухсторонних реек;
• Увеличения сечения бруса стропила в месте опор на подкос путем наложения обшивки из досок гвоздями или болтами;
• Стенок из досок, которые крепят к стропилам в местах ожидаемого скопления снега для увеличения несущей способности стропил.

Можно прибегнуть к усилению бруса мауэрлата и основания стропильного бруса

За счет повышенной влажности и снижения вентиляции эти части каркаса более подвержены гниению, поэтому при обустройстве кровли необходимо особое внимание уделить гидроизоляции и вентиляционным выходам

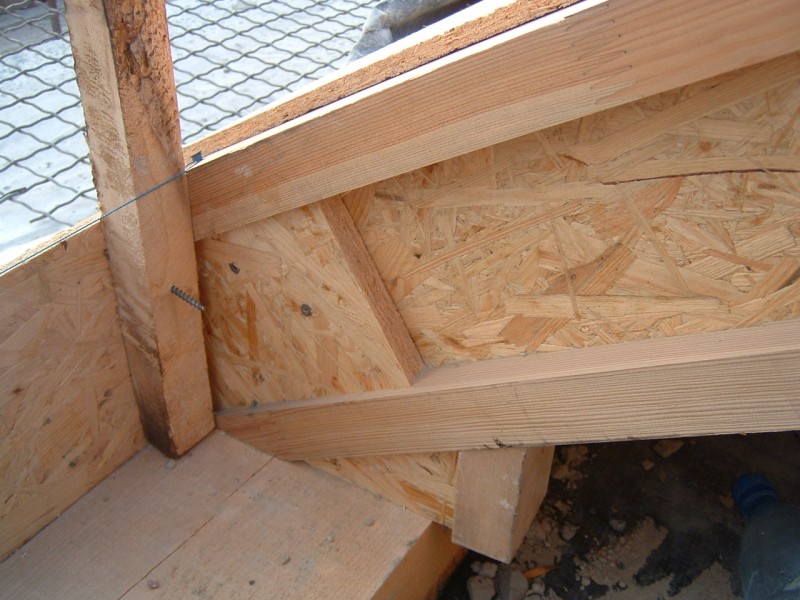

Усиление стропил

Полезное видео

В данном видео вы узнаете как установить стропила для двускатной крыши.

Конструкция такой кровли

Как уже говорилось, такая крыша имеет сложную конструкцию. И в первую очередь сложность заключается в том, что кровля имеет массу узлов крепления, составных частей, смонтировать которые в единую систему человеку без опыта будет крайне сложно. В конструкцию вальмовой кровли входят следующие элементы.

1. Мауэрлат как основа и опора для всей системы. Он изготавливается, как правило, из мощного бруса, имеющего сечение 10х10 или 15х15 см. Мауэрлат помогает равномерно распределить вес всей кровли по периметру строения. И именно к нему прикрепляют в процессе строительства и стропильные ноги.

2. Лежня – родственница мауэрлата, которая монтируется на внутренних перегородках и имеет такую же функцию, как и ее собрат. Также изготавливается из бруса, обычно – сечением 10х10 см.
3. Коньковый прогон представляет собой опорный брус для верхних частей стропилин. Под ним устанавливаются вертикальные опорные стойки.
4. Стропила диагонально ориентированные в количестве четырех штук помогают сформировать как раз вальмовые скаты. Такие стропила фиксируются так, чтобы они продолжали конек, но при этом расходились в сторону углов дома. Фиксация производится на коньке и мауэрлате. Они должны быть очень прочными и толстыми, так как на них оказывается большая нагрузка. Это очень длинные стропила.
5. Рядовые стропильные ноги держат на себе скаты трапециевидной формы. Как правило, изготавливаются из доски сечением 5х15 или 10х15 см. Сверху они фиксируются на коньке, а снизу – на мауэрлате. Расстояние между соседними ногами – от 60 до 120 см.

6. Есть еще и укороченные стропила – нарожники, – которые крепятся к мауэрлату и диагональным стропилам. Между соседними нарожниками устанавливается расстояние 70-80 см. Они не испытывают сильную нагрузку, но незаменимы при создании вальмовой кровли. Монтируются нарожники или посредством врубки, или путем установки опорных брусков доя полуног.

7. Стойки, выполняющие роль опор, изготавливают из бруса и устанавливают на лежень. Их цель – поддерживать стропильные ноги либо конек в середине.
8. Между элементами каждой пары стропил устанавливаются затяжки, которые выполняют роль горизонтальных перемычек. Они помогают притянуть стропила друг к другу и уменьшить нагрузку на стены. Затяжка в области конька называется ригелем, а ту, что находится ниже, можно использовать в качестве балки перекрытия.
9. Подстропильные ноги или подкосы устанавливаются под определенным углом к самим стропилам и помогают им не прогибаться под своим весом.

10. Вертикальные подпорки или шпренгели нужны для поддержки диагонально расположенных стропилин. Они имеют форму перевернутой вверх ногами буквы Т. Основание шпренгеля должно быть перпендикулярно накосным стропилам.

Также вальмовая кровля, как и любой другой тип крыши, должна быть оснащена системой отведения воды. Могут быть установлены снегозадержатели и прочие дополнительные элементы.

Вальмовая крыша

Из чего изготавливают элементы каркаса

Несущие элементы стропильных систем могут изготавливаться из древесины или металла. В частном домостроении практически всегда применяют дерево хвойных пород. Металл используют при возведении многоэтажных жилых домов, промышленных, торговых и развлекательных объектов. Выбор в пользу дерева основывается на двух факторах – оно обладает отличной теплоизоляцией и меньшим весом по сравнению с металлом. Первое свойство позволяет экономить при эксплуатации строения (меньше расходы на отопление), второе – экономить при возведении дома (менее массивные стены и фундамент, подъем при монтаже можно осуществлять без спецтехники).

Доски и брус их хвойных пород древесины самый подходящий вариант для изготовления стропилИсточник zen.yandex.ru

Для деревянных стропил для крыши цена за куб пиломатериала будет зависеть, от способа первичной обработки дерева:

• обычный обрезной пиломатериал естественной влажности – 7-8 тыс. руб.;
• обрезной пиломатериал с антисептической обработкой – 9 -10 тыс. руб.;
• брус и доски, прошедшие камерную сушку – 11-12 тыс. руб.

В случае если пиломатериал строганный, то он обычно относится к верхней части вышеуказанного ценового диапазона. На клееные срощенные стропила цена кубометра материала выше в 3 раза, чем из цельной древесины и составляет порядка 34-35 тыс. руб.

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах.

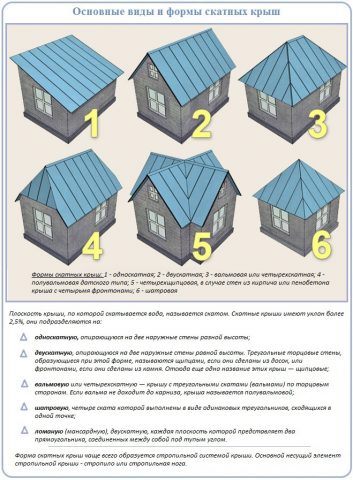

Виды крыш

Зависимость устройства каркаса от уклона

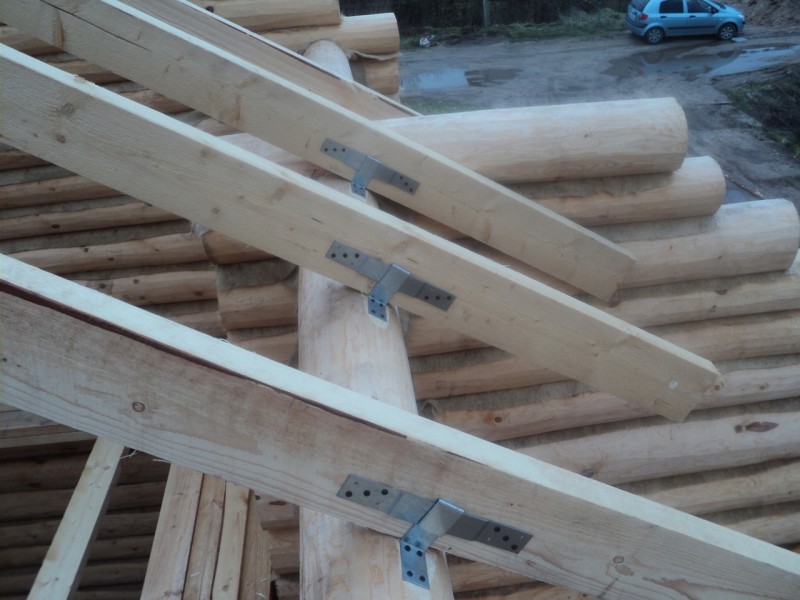

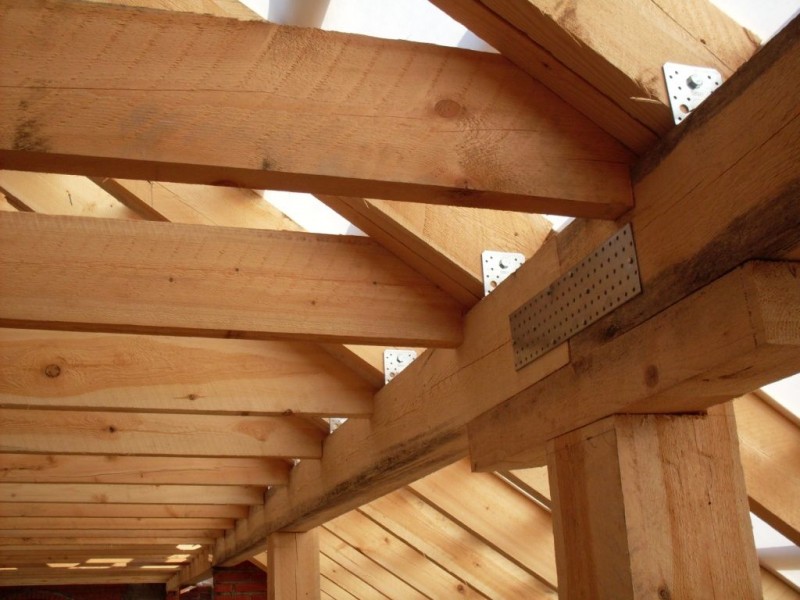

Главные соединительные узлы

Главными узлами стропильной системы выступают: — стропильная ферма — соединение стропильной пары, растяжки, а также стоек и раскосов; — коньковый узел — совмещение двух противоположных стропил; — звено из мауэрлата и опирающегося на него стропила; — модуль, включающий в себя прогон, стойку и лежень; — соединение стропила с подкосом и стойкой.

Наиболее сложное звено каркаса кровли — это стропильная ферма, которая отличается тем, что собирается на земле, а потом переправляется на кровлю, поскольку только так получается удачно подогнать одну деревянную деталь под другую. Стропильная ферма состоит как минимум из трёх элементов — помимо главных элементов — двух противоположных стропил и растяжки, включает дополнительные фрагменты — стойки и раскосы, уменьшающие давление конструкции на стены и создаётся при помощи различных типов врубок практически без применения металлических крепёжных приспособлений.

Коньковый узел тоже имеет несколько особенностей —  он образуется в результате соединения двух противоположных стропил за счёт специальных срезов или выемок. Для создания конькового узла существует множество методов и фиксируется посредством металлических планок, болтов или гвоздей.

Соединение стропил и мауэрлата происходит за счёт вырубки в каждой стропильной ноге, соответствующей форме элемента, служащего для неё опорой. Стропила закрепляют на мауэрлате, чтобы они не смещались в сторону, а усиление связи стропил и мауэрлата достигается посредством крепления металлических уголков, строительных скоб, гвоздей или болтов.

Модуль из прогона, стойки и лежня формируют, вбивая в места их соединений строительные скобы, стальные нагели или накладки из полос стали.Узел из лежня, стойки и прогона позволяет разделить нагрузку между внешними и внутренними стенами здания. Подкосы, стойки и стропила собирают в единый модуль, создавая вырубки. Чтобы их соединение не было слабым, применяют строительные скобы.

Расчет временного нагружения

Ветровая нагрузка

Расчет ведется в соответствии с нормативной документацией (СНиП 2.01.07-85 «Нагрузки и воздействия» или Еврокод «Воздействия на конструкции» часть 1-4).

Для определения значения ветрового воздействия конструкцию крыши условно разделяют по высоте на несколько частей. Для каждой из них рассчитывается значение ветровой нагрузки. Для получения общего ветрового давления их необходимо суммировать.

Формула для расчета:

Wm=Wo×k×c,

Где Wm – значение ветровой нагрузки;

Wo – нормативное значение давления ветра, определяемое по картам районирования;

k – коэффициент давления ветра (определяется в зависимости от высоты по нормативной документации);

с – аэродинамический коэффициент (для двухскатной крыши – 0,8).

Снеговая нагрузка

Определяется по формуле:

S = µ×So;

Где So – нормативное значение снеговой нагрузки, определяемое по карте районирования.

µ — коэффициент, который определяется в зависимости от угла наклона крыши:

• Для α≤30 град. — µ=1
• Для α≥60град. — µ=0
• Для 30≤α≤60 град. — µ=0,033×(60-α)

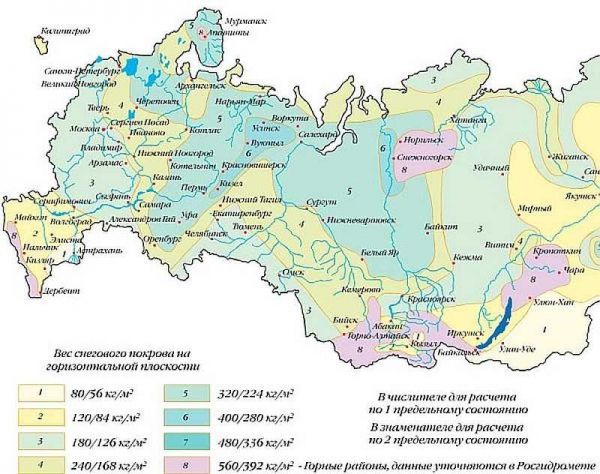

Районы снеговой нагрузки

Расчет элементов каркаса для двухскатной кровли

Если будет строиться двухскатная крыша своими руками, необходимо заранее выполнить тщательные расчеты. Стропильная система простой двускатной крыши состоит из совокупности треугольных ферм – такая форма дает конструкции максимальную жесткость. Такие фигуры рассчитать проще всего. Однако если у скатов разная форма, получаются неправильные прямоугольники. В таком случае их разделяют на более простые формы и проводят расчеты для каждого элемента отдельно. В конце все данные суммируются.

Обратите внимание, что чем сложнее форма крыши, тем большее количество стропильных ферм и прочих деталей потребуется для обеспечения ее прочности. Все они увеличивают общую массу крыши, которая при неправильном расчете может повредить несущие стены.

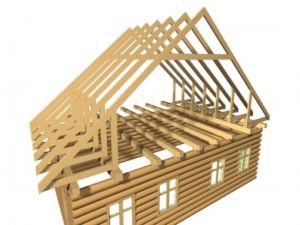

Назначение и виды систем

Расстояние между стропилами двухскатной крыши и толщина стропила

Шаг стропил двускатной крыши — это пустое место между стропилами. От правильного расчета шага зависит функциональность крыши. Как правило, шаг составляет около метра.

Для более точного расчета расстояния между стропильными досками существует определенная схема расчета:

1. Определяют длину ската.
2. Длину ската делят на расстояние между стропилами.
3. Чтобы определить количество стропильных досок, к полученному значению добавляют единицу и округляют в сторону большего значения. Так определяют, сколько досок надо на скат.
4. Длину ската делят на количество досок, получают расстояние между стропилами.

Такой расчет не всегда окончательный.

Дополнительно следует учесть нагрузку кровельного покрытия (его массу), толщину стропила, а так же размеры стропил для двухскатной крыши.

Толщина стропильной доски во многом зависит от покрывного материала:

• Ондулин. Доски применяют сечением 5х20 см при шаге от 60 до 90 см с настилом обрешетки сечением 4х5 см;
• Металлочерепица. Доски стропильные — 5х15 см, шаг — от 60 см до 95 см;
• Керамическая черепица. Сечение доски — 6х18 см или 5х15 см, расстояние между брусками — от 80 см до 130 см;
• Профнастил. Сечение стропила — 5х15 см, 5х10 см при шаге от 60 см до 90 см;
• Шифер. Сечение бруса такое же, как на профнастил при шаге 60-80 см.

ВАЖНО!
Следует учитывать все показатели и точно рассчитать толщину стропила, чтобы не было чрезмерной нагрузки на фундамент.

Неправильный расчет длины стропил двускатной крыши, а так же неправильный расчет показателей шага могут привести к провисанию кровли.

Установка стропил двухскатной крыши своими руками требует учесть еще вес стропильной доски и всех дополнительных креплений конструкции.

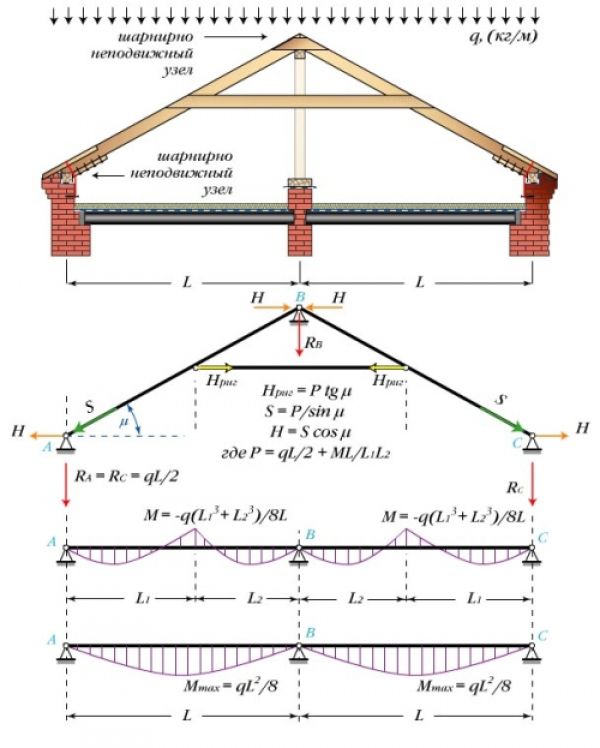

Как рассчитать стропильную систему двухскатной крыши

Рекомендации по изготовлению

Как сделать стропила на крышу? В принципе здесь нет ничего сложного. Узнав, какая должна быть длина, брус или доски нужного сечения отпиливают по нужным разметкам. Далее, делается распил для крепления стропил к мауэрлату и в области конька, а если используется другой способ соединения, то и этого делать не нужно. Но чтобы сделать все правильно, следует воспользоваться некоторыми советами от специалистов. А именно:

• Прежде всего, следует обработать древесину специальными пропитками. Этот материал легко воспламеняется. Кроме того, древесина подвержена гниению и ее очень «любят» различные насекомые. Чтобы стропила, сделанные своими руками, служили долго, перед их изготовлением материал и обрабатывают специальными пропитками;
• Если нужно сделать стропила определенного сечения, но при этом имеются только доски меньше по толщине, то их можно спарить. Выполнить эту работу правильно достаточно просто. Для этого доски складываются вместе широкой стороной. Далее, их «сшивают» с помощью гвоздей. Места крепления, при этом, располагают в шахматном порядке;
• Если стропила не достаточно длины, то их можно удлинить. Это делается одним из трех основных способов. Самый надежный – это соединение стропил косым прирубом. Концы обоих частей спиливают под углом в 45 градусов, затем соединяют и крепят с помощью гвоздей. Именно этот вариант чаще всего используется. Менее надежный способ – это соединение встык. Также можно удлинить стропила внахлест. Такой вариант выбираются в тех случаях, если используются доски;
• Перед установкой стропил на свое место следует подготовить место для крепления к мауэрлату. Для этого, чаще всего, делается вырубка на нижнем конце. Чтобы облегчить работу можно заранее сделать шаблон, по которому подготовить все стропила еще до поднятия их на крышу. Также можно заранее сделать места для крепления к коньковому брусу.

Видео по теме:

https://youtube.com/watch?v=Sgqey_eGAaA

Сделать стропила своими руками – эта задача не сложная. Конечно, если речь идет о вальмовой, четырехскатной или более сложной крыши, то могут возникнуть трудности. Они, главным образом, связаны с определением размеров стропил. В таких конструкциях используются элементы разной длины. Но если правильно сделать чертеж, то это значительно облегчит задачу. Если со схемой возникнут проблемы, то лучше обратиться к профессиональным строителям. Пусть вы потратите немного больше средств, зато новая крыша будет надежно защищать ваш дом на протяжении долгого времени.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.
