Устройство и принцип действия светодиода

Игрушки для детей

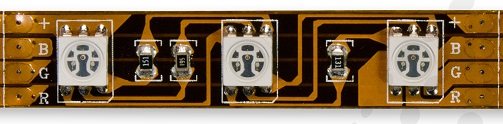

Светодиод SMD 5050

Проще говоря, эти светодиодные чипы называются SMD 5050, поскольку размеры светодиодов  5,0 мм х 5,0 мм . Они имеют 3 светодиодных диода в одном корпусе (иногда называемые tri-chips) и намного ярче, чем отдельные светодиодные чипы 3528.

Они используются, когда вам нужна небольшая подсветка для вашей проектной области и особенно, для цветов RGB. Теоретически, сравнивая одинаковое количество микросхем, светодиоды SMD 5050 могут обеспечить световой поток в 3 раза больше, чем у полос 3528 , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут подвергаться воздействию высоких уровней окружающего света. Однако, поскольку они больше по размеру, есть только так много, что вы можете поместиться на печатной плате. При использовании 5050 чипов существуют некоторые ограничения яркости.

Хотя они производят больше тепла, чем мелкие чипы, он по-прежнему значительно ниже, чем другие варианты освещения. Для этих типов светодиодов требуется более толстая печатная плата для отвода тепла от чипов.

5050-ые отличаются от 3528 светодиодов тем, что 5050 могут объединить три разных микросхемы внутри корпуса, чтобы создать миллионы цветовых вариаций .

Хотя размеры светодиодов 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB и 3528 SMD с высокой плотностью для одноцветных приложений.

____________________________________________________________________________________________

Светодиодный прожектор SMD 3528

Они называются SMD3528, потому что размеры светодиодов составляют  3,5 мм * 2,8 мм. Эти светодиодные чипы (один светодиод на микросхему) яркие, но не такие яркие, как 5050 бок о бок. Однако при использовании в более высоком количестве может быть ярче, чем сравниваемая полоса 5050.

Эти светильники отлично подходят для подсветки телевизора, цветных брызг стен, акцентного освещения для изготовления коронок и картин, под столами и шкафами, барами и т. Д.

3528 светодиодов могут быть наиболее экономически эффективными, но не будут такими же яркими, если сравнивать их по отдельности с микросхемой 5050, но когда их 600 на барабане, они могут быть ярче, чем полоса 5050.

Совет по покупке: при сравнении освещения светодиодной полосы между компаниями, если обе конкурирующие полосы используют одни и те же чипы, посмотрите, сколько светодиодов находится на полосе, и найдите выход люмен для определения яркости.

Обратите внимание на количество светодиодов на ноге или метр. При поиске яркого светодиодного фонаря убедитесь, что вы сравниваете яблоки с яблоками, так как не все светодиодные полосы сделаны одинаково. ______________________________________

______________________________________

Устройство светодиода

 Состоит он из:

– чипа – полупроводникового кристалла;

– электродов (катода и анода),

– тонкого проволочного контакта, соединяющего анод (в некоторым конструкциях также и катод) с чипом (полупроводниковым кристаллом),

– подложки, на которой размещен сам чип (полупроводниковый кристалл);

– корпуса, оснащенного контактными выводами;

– оптической системы.

Оптическое излучение возникает в результате прохождения прямого электрического тока через кристалл, а излучаемый цвет зависит от материала (химического состава), из которого тот изготовлен, а также возможного включения в состав чипа (кристалла) различных добавок. Большинство светодиодов имеет один полупроводниковый кристалл, но существуют диоды с двумя и более чипами. Такие приборы изготавливаются, если требуется увеличить их мощность или получить разноцветное свечение.

Обычно светодиод подключается к электрической сети через резистор, устанавливаемый на вводе.

Резистор предохраняет светодиод от скачков напряжения и высокой силы тока. В случае отсутствия резистора светодиод может перегореть.

Колокольчик

Что сделать из светодиодов своими руками

Светодиоды достаточно часто используют для изготовления нестандартных изделий. Нередко собранные своими силами модели многократно превосходят готовые аналоги. Предлагаем познакомиться с идеями, которые можно будет воплотить своими руками.

Светодиодам может быть найдено различное применение

Стабилизатор тока для светодиодов

Стабилизатор напряжения можно изготовить в следующей последовательности:

Фото	Описание работ
	Готовим необходимые материалы, оборудование и инструмент. Потребуется паяльник, пассатижи и проволока.
	Предварительно отрезав лишнюю длину от используемых элементов, лудим ножки микросхемы.
	Припаиваем диод «-» к левой ноге микросхемы.
	Конденсатор 100/16 паяем «+» к правой ноге микросхемы и «-» к центральной ноге.
	Конденсатор 300/16 паяем «+» к левой ноге микросхемы и «-» к центральной ноге.
	Паяем входные контакты.

Изготавливаем ДХО из светодиодов

Дневные ходовые огни можно изготовить своими силами, если хочется повысить видимость авто в дневное время. Для этого используются 5-7 светодиодов по 1, либо 3 Вт на каждый блок и алюминиевую плату. Элементы фиксируют на основании при помощи теплопроводящего клея.

ДХО для Нивы своими руками

Сборка мигающих светодиодов

Сборку мигающего светодиода выполняют по различным схемам. В зависимости от преследуемых целей можно выбрать однотонные элементы или разных цветов. Чаще всего реализуется принцип «пары Дарлингтона», предполагающий поочередную зарядку и разрядку двух конденсаторов, с последовательной передачей энергии с одного диода на другой.

Мигающий светодиод, собранный своими силами

Светомузыка на светодиодах

Используя светодиоды можно собрать светомузыку, которая позволит добавить праздничности. На рисунке представлена подробная схема, которая позволит добиться желаемого результата. Микрофон, входящий в схему, является источником электрического сигнала, преобразующим звук

Стоит обратить внимание на сверхяркие светодиоды 3 вольта

Простейшая схема светомузыки

Индикатор напряжения на светодиодах

Сборку индикатора напряжения можно выполнить собственными силами, руководствуясь схемой, представленной на рисунке. Для этого потребуется ряд резисторов, транзисторы, светодиоды и источники питания. При правильно выполненной сборке при подаче напряжения будет загораться зеленая лампочка, при падении – красная.

Схема, позволяющая собрать индикатор напряжения

Применение светодиодов

Сферы применения светодиодов постоянно расширяются. Первоначально они использовались как световые индикаторы в схемах включения или работы электронной аппаратуры. Например, включение передатчика, переход на повышенную или пониженную мощность и т.д. Могли фиксировать автоматическое включение, например, при появлении сигнала вызова или для привлечения внимания. Использовались мигающие или одноцветные светодиоды – красные, желтые, зеленые, синие.

Высокая энергетическая эффективность и потребность в экономичном освещении заставила производителей увеличивать световой поток. Стали использовать включение корпусных светодиодов в автономные конструкции в виде линеек или модулей.

Малогабаритные сверхъяркие DIP-светодиоды соединяли в последовательно-параллельные цепочки и питали их прямо от сети 220 В. Поместив такие последовательные группы диодов в прозрачную гибкую ПВХ-трубку и залив их прозрачным герметиком, получили «гибкий неон» – светящийся «жгут». Его можно проложить по бортику бассейна, бордюру дорожки, украсить крышу дома или дерево в саду.

Вначале это были средства декоративной отделки интерьера помещений. Увеличение мощности SMD-диодов и плотности их размещения на плате позволило начать использование светодиодных лент вначале для вспомогательного, а потом и основного освещения. Увеличение степени пылевлагозащиты лент привело к их использованию для декоративной подсветки, а потом и основного освещения в условиях улицы.

Светодиодная лента с боковым свечением.

Одновременно шла разработка светодиодных ламп для замены ламп накаливания в светильниках – бра, люстрах, настольных лампах. Появились лампы-ретрофиты – полные аналоги ламп накаливания и люминесцентных трубок по форме, размерам колб, напряжению питания. Началась постепенная замена ламп накаливания на светодиодные ретрофиты. При этом прекращалось производство ЛН – вначале 100 Вт и более, потом 75, 60 и т.д.

Светодиодное освещение появилось на улицах, перекрестках, площадях, автомобильных магистралях и стоянках.

Разработка мощных единичных светодиодов, особенно в корпусе Emitter или PCB Star, способствовала появлению фонариков со встроенным аккумулятором. Яркость и длительность свечения после одного цикла заряда в разы превосходила прежние модели.

Появились малогабаритные прожекторы как белого света, так и цветного.

Отличная управляемость светодиодов электронными средствами — контроллерами и диммерами – регуляторами яркости, позволила использовать мощные прожекторы в светодинамической иллюминации улиц и площадей городов и поселков в любом регионе страны.

Светодиодные ленты типа RGB, RGBW и RGBWW дали возможность не только получить мощные потоки белого света, но и в широких пределах изменять его белый оттенок от желтоватого теплого до синеватого и голубого холодного.

Управляемость новых источников света позволяет широко использовать их в световой рекламе – «бегущих строках», световых табло, информационных экранах и т.п.

Используют эти яркие цветные и белые источники света в фасадной рекламе и на крышах – плоские и объемные буквы и рисунки, фирменные названия, изображения товарных знаков и многое другое.

И все эти конструкции работают много дольше аналогов на обычных лампах, почти не требуя обслуживания и потребляя при этом в разы меньше электроэнергии.

Технические возможности светодиодов и светотехнической аппаратуры постоянно растут. Стоимость светодиодов уменьшается, а применение расширяется.
