Как выбрать и сделать монтаж подходящих теплых электрических полов под плитку

Отзывы

Рекомендованная мощность электрического теплого пола для разных типов помещений

↑ Монтаж теплого пола под плитку

Если было принято решение об установке под плитку теплого пола, то наиболее простым, удобным и надежным способом монтажа в настоящее время считается установка нагревательных матов. Они, по сути, представляют собой тот же обогревающий кабель, только более тонкий и закрепленный на армированной сетке. Благодаря этому, маты можно укладывать непосредственно в плиточный клей, а сетка, на которой закреплен кабель, выполняет заодно функцию арматуры. Маты имеют, как правило, толщину 3 мм, поэтому высота покрытия пола после того, как была произведена укладка теплого пола под плитку, практически не увеличивается.

Ниже мы описываем монтаж теплого пола под плитку на примере электрических нагревательных матов.

1.    Составляем схему обогреваемой площади.

Отмечаем места, которые будут заняты мебелью и техникой – пленку на них не будем устанавливать. Во-первых, в целях экономии, а во-вторых – это может вывести из строя всю систему. Определяем также места расположения терморегулятора системы и датчика температуры.

2.    Прорубаем штробу в стене и на полу.

Штроба (2х2см) будет нужна для укладки в нее соединительного кабеля теплого пола и гофротрубки с кабелем датчика температуры, подключаемого к терморегулятору.

Прорубается штроба в стене и на полу

Если терморегулятор будет встроенным, то необходимо подготовить также отверстие под монтажный короб.

3.    Подготавливаем бетонное основание пола.

Бетонное основание пола должно быть ровным и чистым. Устраняем перепады, неровности, удаляем мусор, потому что если не сделать этого, в процессе эксплуатации возможен полный выход из строя теплого пола.

4.    Устанавливаем температурный датчик.

Помещаем кабель температурного датчика в гофрированную трубку ( 1,5см). Заглушенную с одной стороны гофротрубку укладываем в штробу.

Установка температурного датчика

Датчик устанавливаем между витками кабеля. Изгиб гофрированной трубки у стены не должен превышать 6 см.

5.    Укладываем нагревательный мат.

Укладывая мат на поверхности пола, нужно помнить, что витки кабеля не должны пересекаться, теплый пол не укладывается под сантехнику, мебель и крупную бытовую технику. Чтобы повернуть полосу мата, разрезаем армирующую сетку, а сам кабель не трогаем: он должен оставаться целым, резать его нельзя.

Укладка нагревательного мата

6.    Фиксируем конструкцию.

Если нужно, армирующую сетку допускается клеить к основанию пола. Во время укладки плитки это позволит предотвратить смещение полос кабеля. Фиксировать полосы можно и с помощью скоб, гвоздей, других крепежных деталей, но закреплять нужно только армирующую сетку, кабель закреплять таким крепежом нельзя.

7.    Проверяем работоспособность системы.

Собрав конструкцию, замеряем сопротивление нагревательного мата.

Проверка сопротивления системы

Максимальное отклонение сопротивления относительно указанного на муфте не может быть больше 10%.

8.    Наносим слой плиточного клея.

Перед укладкой плитки наносим слой плиточного клея на нагревательный мат таким образом, чтобы и греющий кабель, и соединительная муфта были закрыты полностью плиточным клеем.

На нагревательный мат наносится слой плиточного клея

Конструкция обретет при этом дополнительную жесткость. Можно использовать выравнивающий раствор вместо плиточного клея.

9.    Проверяем повторно целостность системы.

После того как нанесли клей, замеряем повторно омическое сопротивление мата.

10.  Укладываем плитку.

На высохший слой клеевого раствора укладываем керамическую плитку.

Укладка керамической плитки на клеевой раствор

Эксплуатировать пол на полную мощность можно будет только после полного затвердевания плиточного клея – не ранее, чем через 20 дней.

11.  Подключаем к электрической сети.

Как и все теплые полы, нагревательные маты подключают к электросети через терморегулятор.

Подключение теплого пола к электросети

Выбирая терморегулятор, необходимо обратить внимание на то, чтобы его максимально допустимая нагрузка превышала мощность монтируемого теплого пола. Подключенный к электросети пол прогреется до установленной температуры примерно через сутки

Подключенный к электросети пол прогреется до установленной температуры примерно через сутки.

Использование керамических покрытий

Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.

Теплый пол под плитку

В целом же, плитку такого типа можно укладывать в абсолютно любых помещениях, если она устраивает собственника как покрытие. Стоит помнить, что теплые полы обычно обустраиваются там, где контакт ног и пола длительный.

Плитка поверх теплого пола

Однако керамическую плитку выбирать надо с умом. Например, если в помещении полы не будут испытывать значительной нагрузки, то можно укладывать плитку достаточно тонкую. При этом получится добиться максимальной температуры

Рекомендуется при выборе материала обратить внимание на следующие показатели

1. Твердость материала. Она характеризуется так называемой десятиступенчатой шкалой Мооса. В квартиру можно приобретать плитку, относящуюся к 5-6 классу твердости.

2. Водопоглощение. В помещениях, где уровень влажности высокий, укладывается плитка с самым низким значением – не более 3%, для остальных, за исключением кухни, этот параметр может быть любой. Для кухни же рекомендуется использовать плитку со значением водопоглощения, равным 6%.

3. Устойчивость к износу. По этому показателю плитка делится на 5 классов. В помещениях, где воздействие на пол незначительно, можно положить плитку 2 класса, а в остальных комнатах лучше использовать материал 3 или 4 класса.
4. Устойчивость к воздействию химических реагентов. Любая плитка сама по себе – материал достаточно прочный в этом отношении, но особенно актуален данный показатель для полов в гараже, в кухне, в ванной.

Теплый пол под плитку

Также обращается внимание и на пористость материала. Специалисты не советуют использовать материал низкой плотности

Укладка плитки производится на водяные полы таким образом: обустраивается сама система подогрева, которая затем заливается стяжкой на основе цемента. Далее плитка укладывается в соответствии с выбранным рисунком и при помощи специального клея приклеивается к поверхности высохшей стяжки

Важно проверить ровность чернового основания при помощи горизонтального уровня. Включать систему можно только после окончательного высыхания клея, иначе можно испортить качество работ по укладке покрытия пола

Укладка теплого водяного пола под плитку

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Какие теплые полы лучше под плитку

Электроподогрев — наилучший вариант системы, устанавливаемой под плитку. Он незаметен, не придает полу излишнюю толщину, достаточно прост в монтаже в зависимости от вида. Никаких протечек просто быть не может, если в доме установлены именно электрополы. Прогрев — равномерный и экономичный, и даже капризная плитка всегда будет комфортной.

Мощность тёплых полов

При подборе системы электроподогрева важно уделить внимание нескольким параметрам. Один из них — требуемая мощность и условия, созданные в комнате, где требуется монтаж подогрева основания. Обычно мощность зависит от того, как обогревается помещение в целом, его площади и назначения

Например, для обычной жилой комнаты, имеющей отопление, достаточно полов мощностью до 120 Вт на метр. А там, где отмечается повышенная влажность, мощность должна быть больше — в районе 150 Вт на метр квадратный. Если подогрев от пола будет основным, то показатели мощности могут быть увеличены еще больше — до 220 Вт на квадратный метр.

Обычно мощность зависит от того, как обогревается помещение в целом, его площади и назначения. Например, для обычной жилой комнаты, имеющей отопление, достаточно полов мощностью до 120 Вт на метр. А там, где отмечается повышенная влажность, мощность должна быть больше — в районе 150 Вт на метр квадратный. Если подогрев от пола будет основным, то показатели мощности могут быть увеличены еще больше — до 220 Вт на квадратный метр.

При подборе теплого пола и выборе его мощности нужно учитывать и места, которые будут заставлены мебелью. Под ними стелить пол не то что не рекомендуется, но еще и нельзя. Циркуляция воздуха в этих местах будет нарушена и возможен перегрев системы и ее выход из строя. В среднем для комфортного проживания достаточно прогревать до 70% свободной поверхности основания.

Рассчитать требуемую мощность можно самостоятельно при помощи специальных калькуляторов и формул, а также можно обратиться за помощью к консультантам в магазине, где приобретается теплый пол. Некоторые фирмы-производители сразу в своих каталогах указывают те или иные показатели для определенных условий, и по ним достаточно легко сориентироваться и сделать правильный выбор в своем случае.

Если говорить о типе системы электроподогрева, то под плитку можно брать любой вариант, который нравится и кажется более удобным и эффективным, даже ИК-пол. Просто в последнем случае нужно учесть некоторые особенности монтажа. Также в отношении ИК-пола действует еще одно правило при укладке его под плитку: нужно покупать именно углеродные полы. Есть еще биметаллические варианты, но они не подойдут для монтажа под керамику.

Что касается фирмы-производителя, то выбирать нужно ту, продукция которой устраивает по всем параметрам, а также попадает под бюджет, выделенный на покупку теплого пола. Есть недорогие хорошие варианты, некоторые из них представлены в рейтинге выше, есть и дорогостоящие системы премиум-класса. Последние отличаются высокими показателями по всем параметрам, а также долговечностью. Но и среди бюджетных вариантов есть системы, которые при правильном монтаже и бережном использовании прослужат долгие годы без нареканий.

Видео — Электрический теплый пол под плитку

Оптимальным решением для всех напольных покрытий в квартире станет монтаж ИК-системы подогрева пола или же тепловых матов. Кабельные варианты лучше оставить для дом частного типа. Если же говорить о производителях, то почти каждая фирма выпускает какой-то определенный вид системы нагрева, впрочем, не исключены варианты, когда у одной компании в ассортименте можно отыскать самые разные варианты подогрева основания. Решать, какую систему монтировать, предстоит самому собственнику дома или жильцу комнаты в любом случае. К рекомендациям в этой статье стоит прислушаться, но использовать их как истину в последней инстанции не стоит. Информация представлена для общего ознакомления.

Электрический теплый пол – принцип работы и секреты монтажа

Существуют четыре основные разновидности электрического теплого пола:

• греющий саморегулирующийся кабель;
• нагревательные маты;
• инфракрасные пленки;
• карбоновые стержни.

Кабельный теплый пол под плитку, также требует наличие цементной стяжки.

Для того чтобы разобраться, какой теплый пол выбрать под плитку, необходимо подробно рассмотреть устройство и способ монтажа каждого из них.

Кабельный теплый пол

Монтаж электрического теплого пола из кабеля достаточно прост. По поверхности пола в помещении прокладывается сначала слой фольгированной теплоизоляции. Затем к полу прибиваются на дюбель-гвозди специальные монтажные пластины, с помощью которых уже фиксируется на нужном расстоянии сам нагревательный кабель.

На стене закрепляется терморегулятор с датчиком температуры, который подводится к теплому полу в специальной гофрированной трубке. Это позволяет впоследствии легко контролировать температуру в помещении.

Нагревающийся кабель теплого пола бывает двух типов: одножильный или двухжильный. Главное отличие между ними заключается в том, что кабель с одной жилой необходимо подключать к источнику электричества с обоих концов, а двухжильный кабель подсоединяется только с одной стороны (что значительно упрощает процесс монтажа).

После того как кабель закреплен, производится устройство цементной стяжки толщиной около 3см. Это оптимальная толщина для того, чтобы обеспечить эффективность КПД теплоотдачи нагревательного кабеля. И только затем уже непосредственно начинаются работы по приклеиванию напольной плитки.

Преимущества теплого пола из кабеля:

• возможность применения в помещениях с любой планировкой;
• быстрый и равномерный обогрев;
• экономия электричества;
• прекрасно подходит под плитку.

В качестве недостатка можно отметить необходимость прятать кабель в слой цементной стяжки, что может привести к значительному повышению уровня пола.

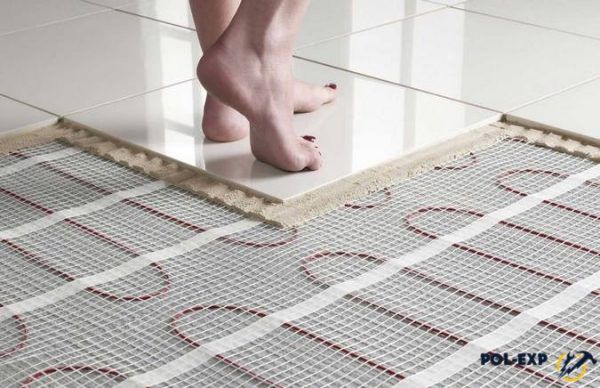

Нагревательные маты

Отличие нагревательных матов от кабельных полов заключается в том, что в них используется более тонкий кабель, который уже закреплен на прочной армирующей сетке. Главным преимуществом данного типа теплых полов является то, что благодаря наличию клеящего слоя на сетке монтаж греющих матов осуществить достаточно просто.

Важно, чтобы перед укладкой нагревательных матов, кабеля, карбоновых стержней поверхность пола предварительно была выровнена под уровень. Это обеспечит в будущем равномерный прогрев напольного покрытия

Укладка плитки на теплый пол из электрических матов.

По уровню нагрева и энергоэффективности нагревательные маты нисколько не уступают теплым полам из кабеля. Слой плиточного клея не должен быть слишком толстым (достаточно 3-5мм).

Инфракрасные пленочные полы

Инфракрасные пленки – это самый тонкий вид электрических теплых полов. Они укладываются непосредственно под напольное покрытие. Главные преимущества пленочных полов:

• очень быстрый и простой монтаж;
• экономичный расход энергии;
• эффективная теплоотдача.

Но данный вид теплых электрических полов нельзя укладывать под кафельную плитку и использовать во влажных помещениях.

Теплый пол из карбоновых стержней

Один из самых современных видов теплых полов представляет собой систему из графитово-серебряных стержней, которые соединены между собой изолированным медным кабелем и закреплены на специальных матах. Внутри стержни заполнены карбоново-полимерным материалом. Они монтируются в цементно-песчаную стяжку и могут применяться в различных типах помещений.

Какие преимущества?

1. Комфортный обогрев — в отличие от обычной батареи встроенное отопление нагревает сразу всю комнату равномерно. Известно, что здоровье человека идет «из ног». Ноги замерзли — «привет» простуда, а в данном случае горячий воздух идет снизу, и первое, что теплеет — ступни ног.
2. Экологичность — отсутствует перемещение воздуха. Изнутри радиаторов отопления выходят потоки воздуха. Они могут быть с пылью, а иногда и плесенью — ведь внутри батареи никто не моет. Со встроенным отоплением это исключено, его рекомендуют аллергикам и семьям с маленькими детьми.
3. Эстетичность — особенно актуально, когда в квартире или доме панорамное остекление, и батареи точно не вписываются в интерьер.
4. Эффективность — утечка тепла сведена к минимуму, к тому же температуру легко регулировать и выбирать нужную. Таким образом, за отопление можно не переплачивать.
5. Доступность — конструкции разрешено устанавливать в многоквартирных домах.
6. Нет необходимости в согласовании. Но это касается именно электрических конструкций. С водяными иначе, они затрагивают общие системы дома.
7. Работают долго и без перебоев. Срок службы насчитывает от 10 до 20 лет, а то и больше. На такой же срок распространяется гарантия производителей.

Интересно почитать

Кухня-2020: как оформить, чтобы быть в тренде

Водяные теплые полы

Монтаж таких теплых полов требует определенных навыков и знаний, поэтому проектирование и расчет лучше доверить профессионалам. При просчетах хорошей теплоотдачи от водяного пола не будет, а керамическая плитка может со временем отслоиться.

Важные особенности установки водяных систем теплых полов:

• Для снижения тепловых потерь следует обязательно использовать фольгированный утеплитель и уже на него класть арматурную сетку и водопроводные трубы.
• Трубы укладывают без сильных перегибов, длина одного трубопровода не должна превышать 100 м.
• При подключении к автономно работающему котлу в доме следует рассчитать потребляемую им мощность с запасом. Иначе при работе «на пределе» он может быстро износиться.
• После укладки труб обязательна проверка на возможные течи и только потом заливка стяжки и укладка кафеля.

Варианты дачного туалета для частного дома

Совместимость пленочного пола с плиткой

Биметаллический теплый пол не рекомендуют стелить под плитку или керамогранит. Углеродный можно, если несколько «Но» не имеют значения.

Проблема заключается в том, что плиточный клей не создает с пленкой необходимого сцепления и монтаж системы приходится выполнять более трудоемким и затратным способом.

Схема: инфракрасная пленка под плитку

Кроме этого, многие отзывы говорят о снижении эффективности пленочного пола под плиткой, что в сочетании с высокой стоимостью, делает этот вариант не слишком привлекательным.

Если выбор сделан именно в пользу пленочного пола, то стоит рассмотреть два возможных способа монтажа и выбрать наиболее подходящий.

ООО «Строительный двор»

Кабельный обогрев

Принцип обогрева кабельного типа основан на нагревании экранированного кабеля, имеющего толщину до 8 мм. Нагрев происходит в результате сопротивления проводника при подаче напряжения и пропускании электрического тока.

Применяется два типа кабеля: в одножильном и двужильном исполнении. Монтаж одножильного кабеля обязательно должен совмещать начальную и конечную точку кабеля, т.е. его необходимо замкнуть.

В последнее время, используют в основном двужильный тип кабеля, для которого это требование не применяется. Обогревательный кабель укладывают параллельными рядами на расстоянии друг от друга 8-25 см под цементную стяжку, которую делают толщиной от 3 до 6 см.

Плитка кладется поверх стяжки. Устройство кабельной системы обогрева не представляет сложности, если не считать заливку стяжки, на высыхание которой требуется длительное время – до 28 дней. Зато кабельная система обеспечивает быстрый прогрев поверхности после включения.

Недостатками являются:

1. Значительные расходы на оплату электроэнергии.
2. Повышенная дополнительная нагрузка общей энергосистемы дома.
3. Наличие электромагнитного излучения.
4. Ограниченность нагрузки на пол: нельзя ставить тяжелые предметы в виде мебели, оборудования и т. д.

Преимущества теплых полов

Прежде чем определять, какой теплый пол лучше подойдет для конкретного помещения, разберемся в его назначении.

Подогрев пола может служить дополнением основной системы отопления или даже заменить его. Понятно, что второй вариант сложнее, дороже и подходит главным образом для частных домов. Его рассчитывают еще на стадии проектирования жилья. Выбор такой схемы отопления обусловлен тем, что теплый пол более равномерно прогревает помещение по сравнению с традиционными радиаторами. А если к дому не подведен газ, то теплые полы становятся также простейшим по исполнению и экономичным вариантом отопления.

В квартирах со штатным обогревом укладка теплого пола приносит следующие преимущества:

• Создает комфортную температуру на полу. Особенно это касается плитки. Если в квартире установлены только радиаторы, то поверхность кафеля часто остается холодной для босых ног даже при подходящей общекомнатной температуре.
• Жильцы домов с централизованным отоплением часто страдают от дискомфорта осенью и весной, когда отопительный сезон еще не начался или только закончился. Система теплых полов обогревает помещение круглый год, также она станет спасением при аварии на теплотрассе.

Электрические теплые полы под плитку: какие лучше?

Специфика электрического пола в том, что на него нежелательно нагромождать мебель и другие тяжёлые предметы. Поэтому монтаж начинается с продумывания будущей расстановки и зарисовывания плана (план нужно будет сохранить – может пригодиться в случае неполадок).

1. Готовится основание.
2. Штробятся стены для установки термостата (на высоте около 30 см).
3. Подобная канавка штробится в полу недалеко от первой – здесь будет размещаться термодатчик в гофре.
4. Делается уборка, основание пропитывается.
5. Вдоль пола монтируется демпферная лента.
6. Укладывается термоизолятор, например, фольгированный пенофол.

Дальше – в зависимости от того, какой вид тёплого пола выбран:

Кабельный

• Монтажные рейки крепятся к полу дюбелями.
• На самих рейках есть крепления в виде язычков – ими и фиксируется кабель.
• Устанавливается термостат.
• Заливается стяжка (бетон желательно использовать с пластификатором).

Хотя кабельному полу также как и водяному требуется стяжка, её толщина значительно меньше – около 3 см.

Маты

Это тот же кабель, только монтировать его значительно удобнее, потому что он уже закреплён петлями на сетке. А сама сетка имеет клеящиеся вставки на своей нижней поверхности.

Кроме того, в нашем случае, когда финишным покрытием станет кафель, можно не заливать стяжку!

Правильная схема разрезания и монтажа электрического мата без повреждения кабеля

Пирог выглядит так:

• бетон;
• маты;
• слой плиточного клея в 10-12 мм;
• плитка.

Чтобы обходить «препятствия» на полу, сетку можно резать и раздвигать. Кабель резать ни в коем случае нельзя!

Инфракрасная плёнка

К подложке ИК-плёнка крепится при помощи скотча (не стоит использовать материалы с алюминиевой фольгой). Укладывают её контактами в ту сторону, где будет терморегулятор. От стен делается отступ в 10 см.

Монтируются провода, подсоединяются к сети (можно спрятать их под плинтус, а можно подготовить штробу).
Провода ставят на клеммы и зажимают плоскогубцами (здесь важно всё чётко сделать с первой попытки). Место соединений изолируются.
По схеме подключается всё к терморегулятору

Если мощность выше 2 кВт, требуется установка автомата.
Вместо стяжки для ИК-плёнки отлично подойдёт лист гипсоволокна. Его укладывают прямо на закреплённую плёнку.
Поверх гипсоволокна укладывается керамическая плитка.

С тончайшей плёнкой и работать нужно предельно бережно! Не вбивайте в карбоновые промежутки гвозди или дюбеля, обуйте что-нибудь на мягкой подошве, с осторожностью пользуйтесь мастерком.

Выбор греющих систем по теплоносителю

Прежде чем задумываться о производителях или вариантах монтажа, сначала нужно определиться, какой пол с точки зрения применяемого теплоносителя будет оптимальным в вашем конкретном случае.

В квартирах, расположенных на первых этажах, полы чаще всего нуждаются в подогреве

Что нам в этой задаче известно, так это то, что поверх тёплой системы будет укладываться керамика, ведь мы рассматриваем возможность обогрева именно такого пола. А неизвестно, где именно этот самый пол находится — в частном доме или в квартире многоэтажного дома. А разница есть.

Электричество или вода – что лучше?

В греющих системах применяется только два вида теплоносителя: вода и электричество. Вода течёт по трубам, и ничего другого пока для неё не придумали. А вот электрические нагревательные элементы, на основе которых устраивают напольное отопление, подразделяются на подвиды, в которых, по сути, меняется только форма, влияющая на процесс укладки.

Виды теплых полов

1. В остальном, что кабель, что ИК-пленка или стержни, при всём своём конструкционном отличии всё равно работают на электричестве. То, что этот вид теплоносителя является у нас в стране наиболее дорогостоящим, ни для кого не секрет — и это причина номер один, по которой предпочтения застройщиков и заказчиков отдаются водонагревательным конструкциям.
2. Вторая причина – это наличие монолита в структуре пола. Под плиткой, укладываемой на бетонное основание, греющие системы работают наиболее эффективно с точки зрения теплотехники. Ведь и бетон, и керамика – это камень, а любой камень очень медленно нагревается, и столь же медленно отдаёт тепло.
3. По совокупности этих причин тёплые полы, которые являются частью проекта жилого помещения в новостройках, всегда бывают водяными и чаще всего выполняются в виде второго контура, подключённого к отопительному котлу.
4. Если же тёплый пол требуется внедрить в уже эксплуатирующуюся систему отопления, то, чтобы не менять её структуру, есть возможность подключить напольные водяные трубы для определённого помещения через батарею.

Способ работы системы «теплый пол»

Чтобы сделать в квартире водяной пол, нужно сначала найти место для бойлера

На картинках снизу представлен весь выбор греющих элементов, который у нас вообще имеется.

На воде:

Водяные трубы

На электричестве:

Греющий кабель

Греющий мат

ИК плёнка

ИК стержни

На основании сказанного выше становится понятно, что для частного дома наиболее оптимальным является вариант с водяными трубами. Исключение составляют лишь некоторые помещения, в которых может понадобиться обогревать и другие поверхности – стены или потолок, для которых ничего кроме инфракрасной плёнки не подойдёт.

Например, это может быть мансарда, в которой чаще всего и перекрытие-то не бетонное, а балочное. В этом случае плитка монтируется не по монолитному, а по сборному основанию (фанера, ЦСП, OSB). В таком пироге все материалы обладают низким коэффициентом теплопроводности — даже клей для плитки используется не на цементной, а на полимерной основе.

Ламинат и теплый пол в одной конструкции

Это значит, что материалы и сами не нагреваются, и тепло почти не отдают, поэтому и эффективность тёплого пола намного ниже. Вид теплоносителя здесь значения не имеет. Главное — чтобы была возможность монтировать греющие элементы в стяжку, так как в качестве финишного покрытия будет использоваться плитка.

Греющие маты идеально подходят для плиточных покрытий

Теоретически в стяжку можно уложить любые нагревательные элементы, но на практике для инфракрасной плёнки это не лучший вариант.

Как делать не надо

Плёночный подогрев гораздо удобнее применять на сборных основаниях с закладкой под черновой слой, либо внедрять его под покрытия, монтирующиеся сухим способом – доску, ковролины, декоративные плиты, пробку и т. д. Так что выбор для плитки остаётся между водяными трубами, погонажным кабелем и матами на сетке.
