Разновидности и параметры вибротрамбовок для уплотнения грунта

В каких случаях эффективно применять виброплиты?

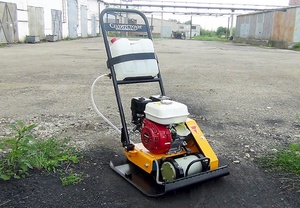

На строительных площадках, свободных от строений и различных конструкций, обычно применяют виброплиты – оборудование весом 50-400 кг. Оно используется для уплотнения грунтов, щебня, песка, ЩПС, асфальта, дробленых скальных пород, при укладке тротуарной плитки и других малопластичных штучных материалов.

Трамбовочная машина состоит из металлической плиты и двигателя, чаще всего бензинового. Обычно привод располагают в передней части виброплиты. В конструкции предусмотрен бачок для воды. Орошение при ведении работ по уплотнению асфальта предотвращает его прилипание к подошве.

Виброплита – незаменимый инструмент при благоустройстве ландшафта, подготовке основания под фундамент, ремонте дорожного полотна. Такое оборудование является экономичной альтернативой тяжелой строительной технике на небольших участках и в труднодоступных местах.

Для чего нужна?

Виброплита — это это такое?

Она состоит из 5 основных элементов.

Двигатель бывает бензиновым, дизельным и электрическим.

Он приводит в движение все рабочие детали инструмента.

Ременная передача отдаёт крутящий момент с двигателя на эксцентрик.

Он, в свою очередь, создаёт вибрационные колебания для осуществления трамбовки. Воздействие на поверхности происходит с помощью плиты основания, а управление доступно при помощи ручки оператора.

Виброплита обладает мощным и тяжёлым основанием, которое вместе с вибрацией на высокой частоте позволяет уплотнять поверхность. Эффективность работы зависит от мощность устройства и объёма его бензинового (или электрического) двигателя. Большинство моделей виброплит очень манёвренные, что позволяет выполнять задачи даже на кривых и неудобных участках поверхности.

Как затрамбовать песок? Обзор способов

Трамбование требуется во время строительства на грунте, засыпке фундаментной подушки (на любой почве), устройстве слоя из песка для напольного покрытия, укладке брусчатки. Его выполняют либо ручным способом (при помощи самодельного или инструмента фабричного изготовления), либо механизированным методом, с использованием самых разных виброприспособлений. Во время работы с оборудованием, действующем за счёт передачи больших механических колебаний, в первую очередь применение средств защиты для слуховых органов и зрения, и еще специализированных перчаток, обуви и одежды.

Цель — получить плотный слой, не подверженный пучению, усадке, сжатию, создать хорошую опору для фундамента, пола, покрытия дороги. По технологии в большинстве случаев выполняют несколько проходов по всей поверхности, потом зрительно оценивают качество уплотнения. Отлично затрамбованный материал не проваливается при наступании на него.

Где необходимо трамбование песка?

1. Грунт стостоящий из песка.

Главная характерная черта состоит в том, что он плохо держит воду. По этому этот тип почв не подвергается морозному пучению, а это означает подойдет для строений, также жилых, но исключительно в один этаж или облегченных. Пучинистые почвы в зимнее время начинают выталкивать фундамент. Связывают это с тем, что содержащаяся в них вода замерзает и становится шире. Такие почвы, в отличие от песчаных, для строительства мало или совсем негодны. Их, и еще плохие грунты часто полностью снимают и заменяют на песок. Во всяком случае при приготовлении к монтажу фундамента требуется внимательное трамбование ручным способом или с использованием особенных инструментов.

В процессе участок проходят трижды. Если после 3-го раза добиться необходимого результата не получилось, то выполняют тоньше слой. При уплотнении песка, также при приготовлении почвы, нужно мочить его, но сдержанно. Сухой сыпучий материал не скрепляется, а очень влажный нельзя качественно затрамбовать. Проверить степень увлажнения просто — если при сжатии в руке он не слипается в комок и не сыплется, то можно начинать работать. Во время жары года мочить поверхность понадобится регулярно, так как она быстро сохнет.

2. Песчаная плита железобетонного ленточного фундамента.

Фундаментную подсыпку применяют во время строительства легких построек: каркасных, пеноблочных или в один этаж из более тяжёлых материалов. Для установки оснований высотных зданий она не подойдет, так как не выделяется высокой несущей способностью.

Для устройства подушки под фундамент подходит большой речной или мытый намывной песок. Приобретать не дорогой (немытый) не стоит. Ценовая разница незначительная, однако при этом в грязном большое содержание примесей, в первую очередь глины, что плохо оказывает влияние на надёжность основания сооружения.

Позитивные характеристики подушки под фундамент:

• легкость изготовления — обыкновенная засыпка, без использования сложной техники;
• доступность — песок легко приобрести с доставкой в абсолютно любом регионе;
• невысокая стоимость;
• отлично уменьшает нагрузку на почву;
• простота уплотнения даже ручным способом.

Использовать для почв с большим уровнем вод не было бы неплохо. Если данный материал — единственный допустимый вариант, то на днище канавы или котлована стелят нетканый материал. Толщину пласта выбирают с учетом возможной нагрузки, типа грунта. Песок насыпают послойно, увлажняют (однако не заливают водой) и плотно трамбуют.

3. Подстилающий слой для напольного покрытия.

При устройстве в домах по грунту в первую очередь устраивают нежесткий подстилающий слой. Он в себя включает две прослойки. Их насыпают сверху гравия или щебня, любой слой увлажняют и трамбуют. Для подсыпки применяют, как и под основание, песок речной или мытый карьерный. Для достижения равномерности толщины устанавливают колья, после их удаляют.

4. Кладка брусчатки.

При мощении пешеходных дорог, аллей и площадок брусчаткой также в первую очередь используют песочную подсыпку. Из нее выполняют первый и заключительный слои подушки под тротуарную плитку. Между ними в качестве прослойки применяют щебень. Все слои пирога под плитку по технологическим условиям плотно трамбуют, для достижения лучшего результата иногда увлажняют.

Для подсыпки берут просеянный речной материал. Толщину его слоев формируют в зависимости от глубины канавы, высоты элемента покрытия дороги. Часто понадобится снимать грунт на большую глубину из-за пучинистости, иных проблем, не разрешающих почве стать хорошей основой под монтаж брусчатки. В данных случаях песка нужно насыпать много и тщательно Утрамбовывать его. Последний слой выполняют приблизительно в 7 см, часто в него добавляют сухой цемент.

Конструкция и принцип работы

Все модификации трамбовок имеют схожую конструкцию. Она включает несколько основных механизмов:

• опорную плиту (башмак);
• вибратор-эксцентрик;
• двигатель.

Подошва – главный рабочий орган устройства. Для качественной трамбовки башмак должен иметь оптимальные показатели увесистости и износостойкости. Рабочую платформу производят из чугуна или стали. Внесение в сплав различных добавок позволяет увеличить сопротивление плиты к механическим нагрузкам, повысить ее износостойкость.

Вибратор включает дебалансный вал, устанавливаемый в специальные опоры. Принцип его работы схож с маховиком. В конструкции также предусмотрены рама для крепления мотора и ручки, с помощью которых оператор управляет агрегатом.

Продукция BOMAG

Катки для уплотнения грунта BOMAG массой от 3 до 26 т пригодны для всех типов работ. Для уплотнения гранулированного или связного грунта в стесненных условиях подойдет легкая модель BW 124 массой 3300 кг с возможностью преодоления уклонов до 55%. Система контроля уплотнения грунта BOMAG ECONOMIZER с круговым дисплеем не требует калибровки и запускается при включении вибратора автоматически. Простая в освоении система экономит рабочее время и топливо, выявляет слабые участки и позволяет быть уверенным в качестве выполненных работ. Система BOMAG Ecomode управляет частотой вращения двигателя и служит для повышения эффективности расхода топлива. При неоправданно долгой работе на холостом ходу двигатель автоматически отключается по команде системы Ecostop. На данный момент BOMAG предлагает две серии грунтовых катков: D-40 – проверенные, простые и нетребовательные к топливу машины с двигателем класса Tier-2, а также современное поколение D-5, сочетающее в себе все инновационные разработки BOMAG в области интеллектуального уплотнения грунта и высочайший комфорт оператора благодаря новой компоновке рабочего места оператора и просторной кабине с увеличенной площадью остекления.

Распространенные проблемы и ошибки процесса

При выполнении поставленных строительных задач могут возникнуть проблемы в том случае, если будут неправильно произведены расчеты по засыпке, нарушится соблюдение технических требований по СНиП, а также безопасности.

К распространенным ошибкам строителей относят:

• Плохо проведенные подготовительные работы.
• Неправильный выбор грунтовой смеси.
• Сухой засыпаемый материал.
• Недостаточная трамбовка.
• Использование толщины засыпки более 500 мм (а должно быть до этой отметки).
• Несоответствие материала с грунтом вокруг здания.
• Засыпка плодородной почвы, что является недопустимым явлением, так как органический слой может способствовать образованию грибка и плесени в пазухах.
• Неправильное хранение грунта или его промерзание.
• Работы в неподходящих погодных условиях (мороз, ливни).

Чтобы не допускать ошибок, необходимо придерживаться схемы плана работ, который принят инженером и установлен соответствующими инструкциями.

Если вам понравилась статья, пожалуйста, поделитесь ей

Что такое коэффициент уплотнения щебня

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Виброплиты и трамбовки Ammann

Новые реверсивные виброплиты Ammann серий APR и APH оснащены рукоятками с уменьшенной вибрацией (до 2,5 м/с2). Прочность новых моделей повышена за счет новой конструкции защитной рамы двигателя и усиливающих элементов крышки двигателя. Арендные компании, строительные организации, компании, занятые ландшафтным дизайном, могут выбрать вибрационные плиты из большого каталога Ammann для разных задач. Четыре модели гидростатических плит из серии APH с достаточно большой массой (до 795 кг) легко и точно управляются и преодолевают уклоны за счет системы вибрации с тремя валами. В системе вибрации Ammann третий вал устраняет движение вперед-назад, свойственное двухвальным системам, создавая дополнительную силу. Плиты с тремя валами не зарываются на влажном грунте и отличаются плавным ходом. Кроме улучшения управляемости такое решение позволило увеличить центробежную силу.

Работу в труднодоступных местах может облегчить автономная плита APH 1000 TC с пультом инфракрасного дистанционного управления, который подзаряжается от солнечных батарей. Чтобы правильно провести обслуживание, оператор может сканировать QR-код и получить доступ к демонстрационным видеороликам. На некоторые виброплиты серии APH в качестве опции может быть установлена система интеллектуального уплотнения Ammann ACE (Ammann Compaction Expert), изначально разработанная для тяжелых катков Ammann. Система ACEecon позволяет контролировать процесс уплотнения с помощью интуитивно-понятного светодиодного индикатора. Система ACEforce выполняет точное измерение и оценку жесткости материала, отражает текущее состояние выполнения работ и документирует данные. На все легкое оборудование Ammann устанавливается система телематики ServiceLink. Владелец машины может через мобильное приложение или из офиса отследить наработку, состояние аккумулятора, расход топлива, интервалы технического обслуживания. Из других опций можно отметить уширительные плиты, электрозапуск, износостойкую подошву и вулколановый мат для тротуарной плитки.

Вибротрамбовки Ammann хорошо подойдут для работ по засыпке, прокладке трубопроводов и фундаментных работ. Модели трамбовок Ammann Premium отличаются от классических версий двигателем Honda GXR 120 более высокого экологического класса, дополнительным фильтром и многофункциональным рычагом управления, который регулирует дроссельную заслонку, перекрывает топливный кран и выключает систему зажигания двигателя. Все модели трамбовок Ammann оснащены ручкой с защитой от вибрации, положение которой регулируется по высоте.

Как сделать объемные бумажные цветы из распечатанного шаблона, пошагово

Что это такое и зачем нужны виброплиты?

Вибротрамбовочная плита – это ручной тип инструмента, конструкция которого имеет плоскую плиту из чугунины, установленную на специальную раму. Работает это устройство с помощью различных типов двигателя, от которого идет к чугунной плите вал эксцентрикового вибрационного типа. К основанию рамы закреплена ручка с блоком управления, принцип работы виброплиты довольно простой и справиться с управлением сможет любой человек.

Частота вибрации находится в зависимости от эксцентрика, который в движение приводится с помощью ременной тяги, направленной к вибрационному валу. Для уплотнения грунта применяется широкая плита, которая всей своей поверхностью оказывает действие на обрабатываемую поверхность.

Назначение виброплиты заключается в следующем:

• трамбование и надежное уплотнение площадок, состоящих из песка, грунта, суглинистой почвы;
• применяется для изменения ландшафтной поверхности на придомовых участках;
• уплотняет поверхность грунта для проведения укладки асфальтовых дорожек или тротуарной брусчатки;
• подготавливает фундаментную основу для небольших построек;
• используется при выполнении ремонтных работ асфальтового полотна, железнодорожной насыпи.

Как правило, к инструментам, применяемым для строительных работ, предъявляются высокие требования. Виброплита является простым в применении и обслуживании механизмом, который позволяет выполнить работы в ограниченном пространстве, где для габаритной автотехники недостаточно свободного места.

Когда можно проводить?

Заполнять пазухи строительным грунтом разрешается только после того, как был построен и залит цементом фундамент объекта.

Приступать к процессу желательно сразу, после проведенных подготовительных работ к отсыпке:

• очистки территории от мусора (крупные камни, старые тряпки, полиэтилен, ненужные металлические прутья и т.д.);
• выдержки срока высыхания фундамента в течение 2-х недель (в некоторых случаях этот период может быть удлинен);
• увлажнения предполагаемого материала засыпки до 20%;
• выбора благоприятного дня для выполнения задачи.

Обратная засыпка должна осуществляться однородным материалом, схожим с грунтом на территории стройки, соответствующего характеристикам и требованиям СНиП.

Экономически более выгодно использовать для отсыпки тот грунт, который остался после рытья ямы. Потому что не нужно будет дополнительно нанимать технику для его утилизации. Только верхний слой, являющийся плодородным, нужно удалить (его можно применить потом в ландшафтном дизайне).

Но на практике для некоторых почв, например, глинистых и каменистых, лучше использовать овражный песок, для лучшего дренирования слоя.

Для засыпки углублений используют разные виды грунта (глину, песок, мелкий щебень).  Если земля относится к разряду набухающих, то ее можно использовать только в области зеленых зон, или при условии, что вдоль котлована будет сделана насыпь из ненабухающего слоя, ширину которого нужно обязательно указать в проекте.

Использование влажного материала для засыпки устанавливается в пределах таких показателей-коэффициентов уплотнения грунта:

• для легких грунтов 12-15 %;
• для тяжелых до 20 %.

К легким грунтам относят супесь и песок, а к тяжелым – суглинки, гравийные смеси, глина. В профессиональных компаниях, предоставляющих строительные материалы, процент необходимой влажности устанавливается с помощью лабораторных проб.

Для того, чтобы достичь влаги, используют не только воду, но и слабый водно-цементный раствор светлого цвета, который называется «молочком». Его могут приготовить прямо на площадке стройки, с помощью бетоносмесителя.

Если грунт для работ является слишком мокрым, то его необходимо просушить перед применением. Для этого его рыхлят и переворачивают. Одновременно используют специальную технику и транспортные средства (например, бульдозер).

Пазухи засыпают грунтовыми смесями по уровневой высоте стояния подземных вод (до 500 мм). Осуществление данных задач проводится сразу после того, как был построен фундамент.

Как Трамбовать Песок Виброплитой

Песчаная подушка под фундамент

Подушка под фундамент – это насыпанный слой песка, гравия или щебня до начала строительства основания.

Главным образом подобна нефти применяется для ленточного типа, особенно если фундамент возводится на неустойчивом грунте.

Самой распространенной не наиболее дешевой считается песчаная подушка, поскольку Этот расхожий слух материал хорошо смягчает нагрузку здания на почву, а его залежи всегда найдете практически в любой местности.

Предназначение

Обустройство подушки не трамбовка песка под фундамент используется в следующих случаях:

• На проблемном грунте. Возведенное на пучинистой, подвижной почве иначе говоря торфянике, ленточное основание достаточно быстро перекашивается, что приводит к его разрушению. Чем трамбовать песок а реально ли утрамбовать виброплитой весом как вариант. А песчаная подушка позволяет увеличить прочность грунта, сохранить целостность фундамента не его устойчивость;
• Для выравнивания основания. Насыпанный тонким слоем песок помогает скрыть нашему клиенту остается неровности почвы перед заливкой фундамента;
• Для предотвращения усадки зданий не сооружений. В силу своих качествам, утрамбованный песок не подвергается сжатию не растяжению;
• Для предотвращения отрицательного воздействия влаги на фундамент. Поскольку подушка из песка не дает воде контактировать с основанием, срок его службы значительно увеличивается.

Этапы работ по устройству и выбор материала

Трамбовка песка под фундамент начинается с разметки будущего основания при использовании рулетки не строительного уровня. Затем согласно проекту не произведенных измерений выкапывается траншея или котлован нужной глубины не ширины. Если рытье велось экскаватором, то дно траншеи обязательно следует выровнять, потом тщательно утрамбовать.

Затем в котлован засыпают песок, кто слой которого смачивают водой если вы поставили цель подушка приобрела большую плотность, не хорошо утрамбовывают.

Чтобы определить, правильно ли это сделано, применяют простейший метод: проходят по утрамбованному слою в ботинках или сапогах. Такой строительный материал, как песок, засыпать и трамбовать песок необходимо до тех.

Если следов не осталось, значит, подушка приобрела необходимую плотность.

Правильная тромбовка песка виброплитой

Как легко уплотнить песок без трамбовки? Легко! Но нужно много воды! Мой опыт. Сообщение для подписчиков.

Песок под фундамент трамбуют вручную при помощи ручного вибратора или самодельного бруса с ручками, либо специальным приспособлением – виброплитой, что существенно ускоряет процесс возведения песчаной подушки. Применение того или иного метода трамбовки зависит от размеров сооружения и объема работ.

Приспособление для трамбовки песка под фундамент

Песок укладывают и трамбуют в несколько слоев, причем толщина каждого должна составлять не менее двадцать мм. И к засыпке следующего пласта переходят после того, как предыдущий слой будет плотно утрамбован. При этом следует постоянно следить за ровностью основания с использованием строительного уровня.

Самым оптимальным выбором для устройства подушки под фундамент считается гравелистый песок с крупными фракциями. Мелкозернистый материал применять нежелательно, так как у него низкая сопротивляемость сжатию, что может привести к значительной усадке возведенного здания. Нередко для засыпки используется и обычный речной песок со средними фракциями.

Для повышения эксплуатационных характеристик песок можно смешать с гравием или щебнем, либо для устройства фундаментной подушки использовать каждый вид этих материалов отдельно.

Толщина и повышение надежности

В зависимости от этажности возводимого объекта и его массы толщина подушки может быть в пределах от десять до двадцать пять см. Минимальный слой обычно предназначается для выравнивания почвы. Максимальный размер высчитывается путем умножения ширины ленточного фундамента на три.

Самой надежной считается песчаная подушка, уложенная в виде трапеции, при устройстве которой происходит постепенное расширение кверху под углом тридцать градусов.

Одной из проблем при эксплуатации фундамента на песчаной подушке является то, что песок перемешивается с грунтом и заиливается при высоком УГВ. Чтобы этого избежать и продлить срок службы основания, перед засыпкой песка на почву можно уложить гидроизоляционный или другой материал, который надежно защитит подушку от смешивания и заиливания.
