Какие трубогибы бывают для профильных, круглых труб и как выбрать

Рекомендации основанные на собственной практике

• Чтобы загнуть партию труб с минимальной погрешностью, целесообразно использовать риску -отметку как приблизительный визуальный ориентир и дополнительно подсчитывать количество поворотов (качков) домкрата и количество протяжек трубы в каждую сторону. Точность вырастает в разы!

• Выполняйте гибку с малым углом и в несколько проходов. Иначе трубогиб заминает железо. Да и физически крутить очень тяжело.

• Погрешности радиусов полученные при гибке можно устранить при сборке самой теплицы. На этапе монтажа поперечных ребер жесткости помощник берет рычаг и поджимает дугу. Вы прихватываете на сварку.

• Не увлекайтесь и не перегибайте! Разгибать трубу с которой перестарались — занятие очень неблагодарное. Лучше не полениться и лишний раз свериться с шаблоном или отметкой.

• Очень упрощает работу периодическое впрыскивание смазки, в нашем случае использовалась обычная силиконовая, а когда баллон закончился, то WD-40.

Ручной рычажный трубогиб

Если вам нет надобности в таком сложном устройстве, а требуется только согнуть стальную круглую трубу небольшого размера, то можно сделать простой рычажный механизм. Он предназначен для гибки труб с тонкими стенами.

Смотрите видео инструкцию по изготовлению.

Мы тоже решили попробовать собрать этот трубогиб своими руками. Нам потребуется: вал с круглым профилем, прижимной ролик, металлический лист на 8 для станины, шпильки, гайки.

Кто-то может сделать данное устройство на глаз, но лучше подготовить чертёж трубогиба или найти подходящий вариант в интернете. Мы решили работать по чертежу.

Чертёж рычажного трубогибаЧертёж вилки рычага

Приступаем к изготовлению:

• Делаем заготовки для вилки. Размер вилки зависит от расстояния между колёсами, точнее от посадочного места трубы, оно должно равняться её диаметру плюс 1–2 мм. Вырезаем из металлического листа и шлифуем:
• станину и крышку для вала;
• упор для станины и небольшую подставку для крышки;
• две прямоугольных пластины, по краям которых делаем отверстия под шпильки.

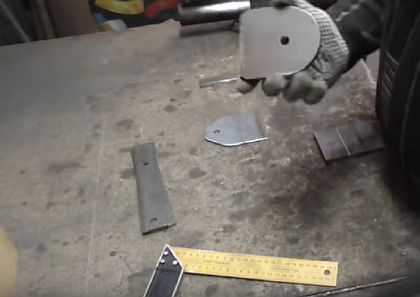

Нарезаем заготовки

В крышке и станине проделываем отверстия для крепления вала.

Проделываем отверстияГотовые заготовки

Закрепляем упор в тисках, привариваем к его середине станину, а к верху подставку под крышку, шлифуем швы.

Свариваем детали

Продеваем шпильку в отверстие станицы, одеваем вал и сверху накрываем крышкой из металлического листа. С обеих сторон закручиваем гайки.

Устанавливаем вал

Крышку крепим к подставке болтами.

Крепим крышку

С обеих сторон на гайки прикручиваем две прямоугольные заготовки.

Монтируем прямоугольные заготовки

Сверху, между этими пластинами, размещаем ролик, который закрепляем при помощи шпильки и гаек.

Устанавливаем ролик

Две пластины вилки свариваем, разместив между ними заготовку из швеллера.

Свариваем вилку

Прикручиваем ручку из куска металлического профиля.

Подсоединяем ручку

Ну вот, рычажный трубогиб готов, оказалось, что сделать его самостоятельно под силу практически любому домашнему мастеру.

Брожение ацетата

Порядок гибки профильной трубы на самодельных станках

За один раз получить требуемый радиус изгиба у вас вряд ли получится — слишком большое усилие требуется для этого. Вручную его создать нереально. Получают требуемый изгиб за несколько проходов:

Сначала выставляют ролики так, чтобы получить небольшой изгиб, прокатывают трубу в одну сторону, затем вынимают из валков, разворачивают и вставляют другой стороной. Разворачивать необходимо, чтобы получить ровно изогнутую трубу.
С тем же положении роликов протягивают ее несколько раз, до тех пор, пока кривизна уже не добавляется.
Если требуемый радиус изгиба не достигнут, изменяют положение ролика и снова повторяют действия.

Прокатный трубогиб с электроприводом

Изменение радиуса изгиба получается постепенно, иначе на самодельном трубогибе дугу из профильной трубы не сделаешь. Что делать, если надо повторить один и тот же изгиб? Сделать градуировку — отметить на какую высоту перемещался ролик, сколько раз прокатывали в каждом положении. При повторении отличия если и будут, то незначительные.

Сложность гибки заключается в том, что нет никакой шкалы и трудно без опыта получить задуманный радиус изгиба. Рано или поздно вы его получите, но испортить при этом можно много материала.

Примеры конструкций фрезерных столов и их чертежи

Материалы

Средний класс

Как снизить издержки на изготовление

Чтобы снизить затраты при изготовлении трубогиба, можно использовать подручные детали. Допустим вместо роликов, подойдут ступнины от старого велосипеда. Они не смогут выдержать больших нагрузок, но для загиба профильной трубы 20 на 40 подойдут. При отсутствии шайбы, её можно заменить металлическим кругом подходящего диаметра.

Не следует покупать для самоделки новые подшипники, подойдут «убитые», которые легко раздобыть в автосервисах. Кроме того, многие элементы можно найти на пункте сдачи металла.

Сегодня, мы попробовали изготовить две модели самодельных трубогибов для профильной трубы — это оказалось нам под силу. Но если вам не нужно сложное устройство, и требуется произвести разовый изгиб проф трубы, то можете сделать более простое приспособление для гибки профиля — рычажное, по шаблону, арбалетное, которое смастерить быстрее и проще.

Надеемся, что, руководствуясь нашей статьёй, вы без труда соберёте профилегиб из подручных материалов, и сможете изогнуть трубу под нужным вам радиусом для изготовления парника или веранды.

5 ТСС SDG-7000 EH3

Дизельный генератор может выдавать не только 220 вольт, но и 380. Перед нами трехфазная модель, обеспечивающая любые строительные требования. Для бытовых нужд такой агрегат просто не нужен. В доме не используется сеть в 380 вольт, да и мощность 7 киловатт будет излишней. И это при оптимальной загруженности. Максимальное значение установилось на отметке 8 кВт.

Уровень шума тут 84 единицы. Не самый тихий агрегат, но учитывая остальные его характеристики, вполне малошумный. Аппараты с таким же значением, особенно вырабатывающие 380 вольт, чаще всего имеют диапазон свыше 90 дБ. Отдельным преимуществом для пользователей станет компоновка. Генератор располагается на станине, оснащенной собственными колесами и ручкой. Перемещать его сможет даже один человек, хотя вес устройства 117 килограммов, не считая топливного бака на 18 литров.

Применение трубогибов

Трубогибы активно используются в строительстве. Они применяются во многих сферах (начиная от оборудования детских площадок и заканчивая строительством домов). Их используют для:

• строительства спортивных тренажёров, спортивного инвентаря;
• изготовления труб при прокладке водопровода (или газопровода);
• возведения теплиц или парников;
• изготовления дверных, оконных конструкций – проёмов;
• строительства беседок и прочих прочих сооружений на участке;
• создания опоры садовым растениям (в том числе в качестве подвязки).

Работа с трубогибом для медных труб

Помимо этого они используются и во многих других сферах жизни. Практически во всех постройках, которые сделаны из металлоконструкций, применяются трубогибы.

Востребованность полиграфических услуг в повседневной жизни

Альпинарий в саду: выбор камней, варианты укладки

Чтобы сделать правильный выбор, нужно знать степень ломкости, пористости каждой породы. Песчаник – глыбы с крупнозернистой структурой применяют не только для декора альпийской горки, но и для посадки кустарников с мелкими корнями. Гранит используют в сочетании с хвойниками, вересковыми кустарниками.

Альпийская каменная горка с яркими цветами.

Туф подходит для высокогорной флоры, красиво зарастает лишайниками. Сланец расслаивается на листы, хорошо укладывается в горную стенку, лесенку. Доломит понижает кислотность почвы, легко обрабатывается.

Растения для рокария необходимо подбирать с учетом времени их цветения.

Вариант укладки зависит от вида альпийской горки. Для воссоздания долины глыбы укладывают хаотично. Для каменистой стенки выбирают одинаковые по высоте плоские обломки, неровности компенсируют мелкими камешками. При укладке горки на склоне камни располагают параллельно с небольшим уклоном назад.

УГС-5

ОПИСАНИЕ СТАНКА:

Трубогиб за счет своей конструкции обеспечивает высокоточную гибку на четко заданный угол, радиус которого не больше 180 градусов, сварных и бесшовных заготовок из горячекатанных и холоднокатанных стальных сплавов и различных цветных металлов методом накатки без дорна и без предварительного нагревания заготовки.

На станке допускается гибка различных профилей из стали с помощью специальной оснастки с максимальным изгибающим моментом не больше М=450кгм.Категория климатического использования ГОСТ 15150-69-УХЛ4

КОМПЛЕКТ ПОСТАВКИ:

• Станок универсальный гибочный УГС-5 — 1 шт.
• Колодки — 6 шт.
• Ролики — 2 шт.
• Паспорт — 1 шт.
• Ключ специальный для замков ящика электрооборудования — 1 шт.

Инструменты и принадлежности:

• Ключ-коловорот для винта каретки — 1 шт.
• Рым-болт М 16 — 1 шт.
• Ручка — 1 шт.
• Колесные опоры — 3 шт.
• Споры неподвижные — 4 шт.

Комплекты инструмента для гибки различных профилей прямоугольной трубы, квадрата, уголка, полосы могут поставляться за дополнительную плату. (разработка и изготовление по договору с Заказчиком)

УСТРОЙСТВО СТАНКА:

Универсальный гибочный станок УГС-5 состоит из 4-х основных узлов:

1. редуктор
2. подставка
3. электрооборудование
4. комплект для гибки труб.

Подставка:

Подставка представляет собой сварной каркас, несущими частями которого являются две стойки, соединенные стальными уголками. В верхней части стоек имеются планки для крепления редуктора. Каркас закрывается с двух сторон крышками. На передней стойке подставки установлена дверь для обслуживания электроаппаратуры. Станок может устанавливаться на колесные опоры, регулируемые опоры и анкерные болты.

ВНИМАНИЕ!

Если станок укомплектован колесными опорами, то при транспортировке на различных видах транспорта их необходимо снимать, или крепить станок для предотвращения его самопроизвольного перемещения.

ОПИСАНИЕ РАБОТЫ СТАНКА:

I) Режим «наладка» (ручной).

1. Установить трубу в ручьи колодки и ролика и в скобу (хомут).
2. Установить тумблер на пульте управления в положение «наладка».
3. Нажать кнопку В2, расположенную на пульте управления. Начинается вращение зубчатого колеса и гибка трубы на необходимый угол (не более 180 градусов).
4. При отпускании кнопки В2 зубчатое колесо останавливается.
5. При нажатии на кнопку В4, расположенную на пульте управления, тихоходное зубчатое колесо возвращается в исходное положение.
6. При отпускании кнопки В4 зубчатое колесо останавливается.
7. Извлечь трубу.

II) Режим «автомат».

Перед началом работы в автоматическом режиме выполняются следующие операции:

1. На зубчатом колесе установить ограничитель хода. В исходном положении зубчатого колеса он находится под выключателем SQ2.
2. На зубчатом колесе установить ограничитель угла поворота соответственно выбранному углу изгиба трубы (но не более 180 градусов) опытным путем. Для чего: • Нажать кнопку 2 • Произвести пробную гибку трубы на заданный угол и остановить зубчатое колесо, отпустив кнопку 2. • Установить ограничитель угла поворота над выключателем SQ1. • Возвратить зубчатое колесо в исходное положение, нажав на кнопку 3. • После остановки зубчатого колеса кнопку 3 отпустить.
3. Установить тумблер на пульте управления в положение «автомат».
4. Установить трубу в ручьи колодки, ролика и в скобу (хомут).
5. Нажать на кнопку 1 «Пуск».
6. Начинается вращение зубчатого колеса и гибка трубы. Ограничитель угла поворота нажимает на конечный выключатель SQ1, зубчатое колесо останавливается и автоматически возвращается в исходное положение. Ограничитель хода нажимает на выключатель SQ2 — зубчатое колесо останавливается.
7. Труба извлекается из ручья колодки.
8. После гибки первой трубы следует замерить полученный угол изгиба трубы. При необходимости уточнить положение ограничителя угла поворота.
9. После окончания работы на станке электропитание выключается нажатием на красную кнопку, расположенную на двери подставки.

Виды трубогибов

С помощью ручного трубогиба можно сгибать кольца и дуги. Подобный аппарат весит относительно немного (порядка 65 кг), благодаря чему его можно транспортировать к месту работ при небольших металлоконструкциях (тех же теплицах, воротах, навесах). Вот основные характеристики материалов, которые могут обрабатываться ручным приспособлением: круглая труба с сечением 3 сантиметра, квадратная – 4х4 сантиметра, прут – 1,6 сантиметра, полоска – 4х1 сантиметр и, наконец, квадрат – 1,6х1,6 сантиметра.

Благодаря разного рода оправкам, диапазон обрабатываемых изделий может быть расширен, а трубогиб, в свою очередь, может быть превращен в профилегиб. Стоимость ручного инструмента такова, что его можно приобрести либо изготовить собственноручно даже для незначительных производств.

Что же касается электрических трубогибов, то их используют в промышленных масштабах при работе с изделиями различного сечения. Подобные агрегаты очень производительны, что обуславливается, в первую очередь, дополнительными функциями, среди которых вращение вальцов сразу в двух направлениях, применение ножных педалей, регулировка при помощи панели управления.

К возможностям электрических трубогибов можно отнести гибку дуг из квадратных (8х4 сантиметра) и круглых (3 сантиметра) труб. С целью соответствия конфигурации сечения и диаметру изделий приборы оборудуются специальными сменными оправками под каждый конкретный случай.

Более современным считается гидравлический ручной трубогиб, сила которого такова, что позволяет обрабатывать достаточно крупные изделия из стали. Именно такой вариант желательно использовать для водо- или газопроводов. У данного трубогиба привод оборудуется специальной гидравлической установкой, которая и отличает его от обычного прибора (труд оператора заметно облегчается).

Гидравлические приспособления могут быть сразу нескольких типов и могут применяться для различных труб и арматур. Так, переносной трубогиб (ТПГ) может применяться для цельных стальных труб, а также для круглого проката (речь идет о бульдозерном методе, когда трубы не заполняются песком или другими наполнителями). Существует также ручной агрегат (РГУ), с помощью которого изгибают водо- и газопроводные трубы, арматуру или, опять же, стальной прокат.

Список лучших напольных унитазов 2020 года

Ссылки

Полки в небольшой узкой комнате

Фото форм для тротуарной плитки

Бензиновые генераторы мощностью от 5 до 6 кВт

Меры безопасности

Во время работы следует соблюдать меры безопасности. Энергия, которая тратится на раскалывание древесных элементов, довольно значительная. Скорость разлета щепок может быть высокой. Прежде чем запускать привод, следует проверить все фиксирующие элементы:

• болтовые соединения;
• стыки;
• крепление шкива;
• кабель;
• крепление движка;
• ножи должны быть обязательно в хорошем состоянии, без сколов и признаков коррозии.

Одежда с длинными рукавами должна быть свободной и из плотной ткани, должны также быть:

• хорошие рабочие ботинки;
• перчатки;
• очки;
• наушники.

Техника должна располагаться на плоской устойчивой поверхности, которая «не боится» мощной вибрации. Железобетонная плита – идеальная основа для базирования подобного агрегата. На станке можно обрабатывать детали только такие, что соответствуют формату оборудования. И еще несколько советов:

• при работе станка ближе, чем на три метра, приближаться к нему не рекомендуется;
• рабочая зона всегда должна огораживаться сигнальной лентой из бумаги или ПВХ материала;
• техника должна работать только под наблюдением работника;
• при работе следует внимательно отслеживать, чтобы в агрегат не попадали посторонние предметы;
• регулярно следует проводить профилактический осмотр и тестовые пуски;
• все работы по ремонту техники проводятся с отключенным от сети движком.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

Нанесение обоев внахлест

Полезные советы “первопроходцам”

Для тех, кто впервые столкнулся с гибкой профилей, рекомендуется учитывать некоторые особенности технологии обработки этого вида труб. К примеру, опытные мастера никогда не жертвуют качеством сгиба ради экономии времени.

Разумно провести несколько слабых жимов регулировочным винтом и несколько проходов по вальцам, нежели всё сделать за один раз. Такой подход полностью исключает деформацию профильной трубы и существенно снижает нагрузку на приводы (или на мышцы мастера).

Изготовленный шаблон под требуемый радиус сгиба трубы. Подобные шаблоны изготавливают и для профильных труб

Рекомендуется работать с роликами такой конфигурации, которая соответствует профилю трубы. Так, если имеется соответствие размера ширины ролика размеру поперечного сечения профиля, сгиб будет точным и аккуратным. К тому же мастеру не придётся периодически поправлять трубу, съезжающую от центра опорного ролика к его крайней границе.

Прежде чем начинать операцию сгиба профильной трубы, желательно изготовить шаблон по заданному радиусу сгиба. Если шаблон изготовить невозможно по каким-то причинам, можно ограничиться расчётом расстояния, получаемого между двумя контрольными точками после сгиба трубы. Зная расчётные цифры, заготовку можно гнуть трубогибом без периодических контрольных замеров, сокращая, таким образом, время работы.

CertainTeed (информация о материале)

Свойства бура:

Acetic Acid and Acetates

When the negatively-charged acetate anion combines with a positively charged cation, the resulting compound is called an acetate. The simplest of these compounds is hydrogen acetate, which is commonly called acetic acid. The systematic name of acetic acid is ethanoate, but the name acetic acid is preferred by the IUPAC. Other important acetates are acetate of lead (or sugar of lead), chromium(II) acetate, and aluminum acetate. Most transition metal acetates are colorless salts that are highly soluble in water. At one time, lead acetate was used as a (toxic) sweetener. Aluminum acetate is used in dyeing. Potassium acetate is a diuretic.

Most acetic acid produced by the chemical industry is used to prepare acetates. Acetates, in turn, are primarily used to make polymers. Nearly half of acetic acid production goes to preparing vinyl acetate, which is used to make polyvinyl alcohol, an ingredient in paint. Another fraction of acetic acid is used to make cellulose acetate, which is used to make fibers for the textile industry and acetate discs in the audio industry. In biology, acetates occur naturally for use in biosynthesis of more complex organic molecules. For example, bonding two carbons from acetate to a fatty acid produces a more complex hydrocarbon.

Выбор прототипа

По всему комплексу указанных выше показателей производится выбор трубогиба определенной конструкции. Из доступных или частично доступных для самостоятельного изготовления таковыми являются приспособления, инструменты и станки для изгибания труб:

1. ручной гибочный рычаг – гибка на средние и большие радиусы круглых труб со стенками нормальной толщины. Тонкостенные трубы плющит и мнет, на профильных дает «пропеллер» при незначительном качании рычага вбок. Непременно дает допустимые дефекты. Изгиб на домонтаж или, с дополнительным контрольным шаблоном, по профилю на домонтаж. Прост, дешев, энергонезависим. Постоянной производственной площади для размещения не требуется. Мобилен: можно переносить вручную на дальние расстояния. Низкая производительность, высокая трудоемкость изгиба и утомляемость работника. Достаточно высокие требования к физической силе, квалификации, выносливости и добросовестности оператора. Сфера применения – единичные нестандартные части строительных конструкций;
2. гибочная плита (доска) – подобна рычагу, но для малых и средних радиусов. Мобильность вручную ограничена стройплощадкой. Производительность выше, а трудоемкость, утомляемость и требуемая квалификация работника ниже, чем для рычага. Применяется преим. в ходе строительных работ для изготовления на площадке частей трубопроводов и трубчатых вводных и/или вентиляционных устройств;
3. гибочный шаблон (кондуктор) – обладает свойствами, похожими на таковые гибочного рычага, но предназначен для изгибания труб тонкостенных, из мягких металлов и профильных. Возможен бездефектный изгиб по профилю в размер. Очень низкая производительность (особенно – по стальным трубам) вследствие «отстоя» на релаксацию металла, см. далее. Если некуда торопиться (скажем, зимой к летнему строительному сезону), может заменить вальцовый трубогиб. Возможно также изготовление многорадиусных архитектурных форм (с контршаблоном). Требуемая квалификация работника в обработке металла – начальная;
4. роликовые (обкатные) трубогибы – ручная гибка труб до 30-40 мм по радиусному профилю на домонтаж и в размер. Радиусы изгиба – малые. Сложность и трудоемкость изготовления невысокие. Отдельной производственной площади не требуется, требования к квалификации оператора минимальные. Производительность невысокая. Возможен бездефектный изгиб тонкостенных труб из мягких металлов. Мобильны вручную. Преим. область применения – изгибы общего назначения (см. выше) в ходе слесарных и ремонтно-строительных работ. Сложность и трудоемкость самостоятельного изготовления невысокие;
5. арбалетные (обжимные) трубогибы – по свойствам похожи на роликовые, но повышенной производительности для круглых труб из мягких металлов со стенками средней толщины. Возможна оперативная перенастройка по ходу работы. Мобильны ограниченно (перевозятся авторанспортом) или устанавливаются стационарно. Самостоятельное изготовление неоправдано, см. далее. Чаще всего применяются при монтаже домашних и квартирных медных и алюминиевых трубопроводов. В производственных условиях – для выполнения изгибов общего назначения на стальных трубах диаметром до 60 мм;
6. дорновые (обводные) трубогибы – также похожи на роликовые, но возможен изгиб с переменным радиусом без стартового хвостовика. Требования к физической силе работника достаточно высокие. Основное назначение – изготовление мелких фрагментов архитектурно-декоративного назначения и для художественной ковки. Сложность и трудоемкость изготовления своими силами весьма высокие.
7. вальцовые (прокатные или протяжные) трубогибочные станки – высокопроизводительная гибка любых труб по большим и средним радиусам. Устанавливаются стационарно в специально подготовленном помещении или на оборудованной площадке; реже – перевозятся к месту работы. Гибка – бездефектная по профилю; возможно – по профилю в размер. Основное назначение – производство радиусных строительных дуг из профтрубы до 80 мм шириной.

ЧИТАЙТЕ ТАКЖЕ

Простой трубогиб

В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.

Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.

Для круглой трубы

Простейший трубогиб с минимумом деталей – это ручное устройство, состоящее из основы, двух шкивов, упора и рычага.

Он предназначен для сгибания труб круглого сечения под прямым углом или меньше.

Основа может быть простой металлической плитой. В ее центре неподвижно крепится шкив. На оси первого шкива закреплён П-образный кронштейн. Конец кронштейна продолжается рычагом, а в середине на очи закреплён второй шкив, который свободно вращается. Внизу от первого шкива располагают упор, который предотвращает проворачивание трубы.

Механизм такого трубогиба предельно прост. Круглая труба вставляется между упором и первым шкивом. Кронштейн одним из краёв касается упора, и труба получается зажатой между двух шкивов. Поворачивая кронштейн рычагом, мастер оказывает давление на конец трубы и постепенно второй шкив описывает окружность вокруг первого, неподвижного. Зажатая между ними труба искривляется по радиусу неподвижного шкива.

Из тисков

Задача сборки облегчается тем, что тисковый трубогиб не требует рамы, соединяющей верхний прижимной и нижние упорные ролики. Для него хватит двух швеллеров достаточной глубины, чтобы в стенках можно было просверлить отверстия под валы роликов.

На широком основании монтируются упорные ролики на расстоянии минимум 400-600 мм друг от друга. На узком основании собирается один ролик, вращаемый рычагом достаточной длины. Затем конструкция вставляется в тиски, между роликами помещается труба и затягивается. Вращая рукоять рычага, трубу или профиль протягивают через роликовые вальцы.

Эта модель удобна тем, что является максимально портативной и может извлекаться из ящика с инструментами лишь по необходимости.

Самодельный роликовый

Роликовый трубогиб может иметь различную конфигурацию. Это может быть как простейший ручной механизм, состоящий из двух рычагов, шкива и прижимного ролика, так и достаточно сложное прокатное устройство с электрическим или даже бензиновым приводом.

Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

Чертежи:

Из домкрата

Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

Чертеж и размеры:

При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.

Арбалетного типа

Он используется, когда изделие гнётся на небольшую длину.

Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.

В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.

Чертеж самодельного трубогибочного станка арбалетного типа:

Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.

Как подготовить садовый инструмент к длительному хранению

Обрезка излишков обоев

Поздняя готика: изменения в стиле XIV-XV веков

Элементы конструкции профильного трубогиба

Поскольку энергоёмкость технологической операции сгиба даже высокопрочного проката невелика, то большинство элементов трубогиба можно изготавливать из обычной стали типа Ст.5.

Диаметры осей роликов трубогиба подбирают по имеющимся типоразмерам подшипников качения, а для основы резиновых зажимных губок используют высокопрочную резину по ГОСТ 7338-90. Марка резины должна быть не ниже АМС (атмосферомаслостойкая), толщина — от 10 мм, степень твёрдости – Т (такой материал выдерживает давление от 5 МПа).

Особое внимание уделяется формующим роликам: они изготавливаются чистовым точением из инструментальной стали У10 или У12 по ГОСТ 1435-85. Необходимо строго соблюдать соотношения между исполнительными размерами ролика и размерами поперечного сечения заготовки (они указаны ранее)

Цепные передачи трубогиба и мультипликатор можно подбирать из готовых деталей, имеющихся в арсенале домашнего мастера (для мультипликатора, например, подойдёт узел, применяемый для аналогичных целей в гайковёртах).

При сборке стоит учесть оптимальные условия смазки трущихся элементов, а ручку для удобства пользования, делают с рифлёной пластиковой трубкой.

Рама трубогиба может быть сварной или собрана на болтовых соединениях.

ИВ3428 Кинематическая схема электромеханического трубогиба

1. электродвигатель; N=5,5 k W, n=1000 об/мин
2. шкив ø125 мм
3. шкив ø190 мм
4. подшипник 7311 ГОСТ 333-79
5. колесо червячное, z=60, m=8
6. подшипник 7217 ГОСТ 333-79
7. червяк, z=l, m=8

1. ползушка
2. винт
3. колодка призматическая
4. рукоятка штанги разметочной
5. упор
6. дорн
7. ролик гибочный
8. подшипник 8224 ГОСТ 6874-75
9. шестерня, z=64, m=8
10. шестерня,, z=16, m=8
11. рычаг выдергивания дорна
12. тяга дорна
13. тяга
14. серьга
15. ремень клиновой Б – 1250 ГОСТ 1284.1-89

Крутящий момент от электродвигателя 1 (рис. 2) с помощью клиноремен-ной передачи через шкивы 2, 3, червячную пару 5, 7 и цилиндрическую зубчатую открытую передачу 21, 20 передается на гибочный ролик 18, жестко связанный с шестерней 20.

Перемещением ползушки 12 балка настраивается на требуемый радиус гибки. Винтом 13 призматическая колодка 14 прижимается к трубе. Рукояткой 15 поднимаются и опускаются передвижные упоры 16 разметочной штанги.

Рычагом 22 через тягу 24, серьгу 25, тягу 23 выдергивается из зоны защемления в трубе дорн 17.
