Правила оформления и примеры однолинейной схемы электроснабжения

Введение

Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Графические обозначения в электрических схемах

• 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
• 2.721-74 – графические условные обозначения деталей и узлов общего применения.
• 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО. В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

4 базовых изображения УГО

УГО	Наименование
	Замыкающий
	Размыкающий
	Переключающий
	Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

УГО	Наименование
	Дугогашение
	Без самовозврата
	С самовозвратом
	Концевой или путевой выключатель
	С автоматическим срабатыванием
	Выключатель-разъединитель
	Разъединитель
	Выключатель
	Контактор

Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. При необходимости на поле схемы помещают соответствующие пояснения.
Данный символ может использоваться для любых положений РО, указанных в пункте D. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Отдельные функциональные части допускается изображать в виде прямоугольников.
Перед обозначением устройства, функциональной группы или элемента, стоящим в начале составного обозначения, допускается не указывать соответствующий квалифицирующий символ, если это не приведет к неправильному пониманию обозначений.

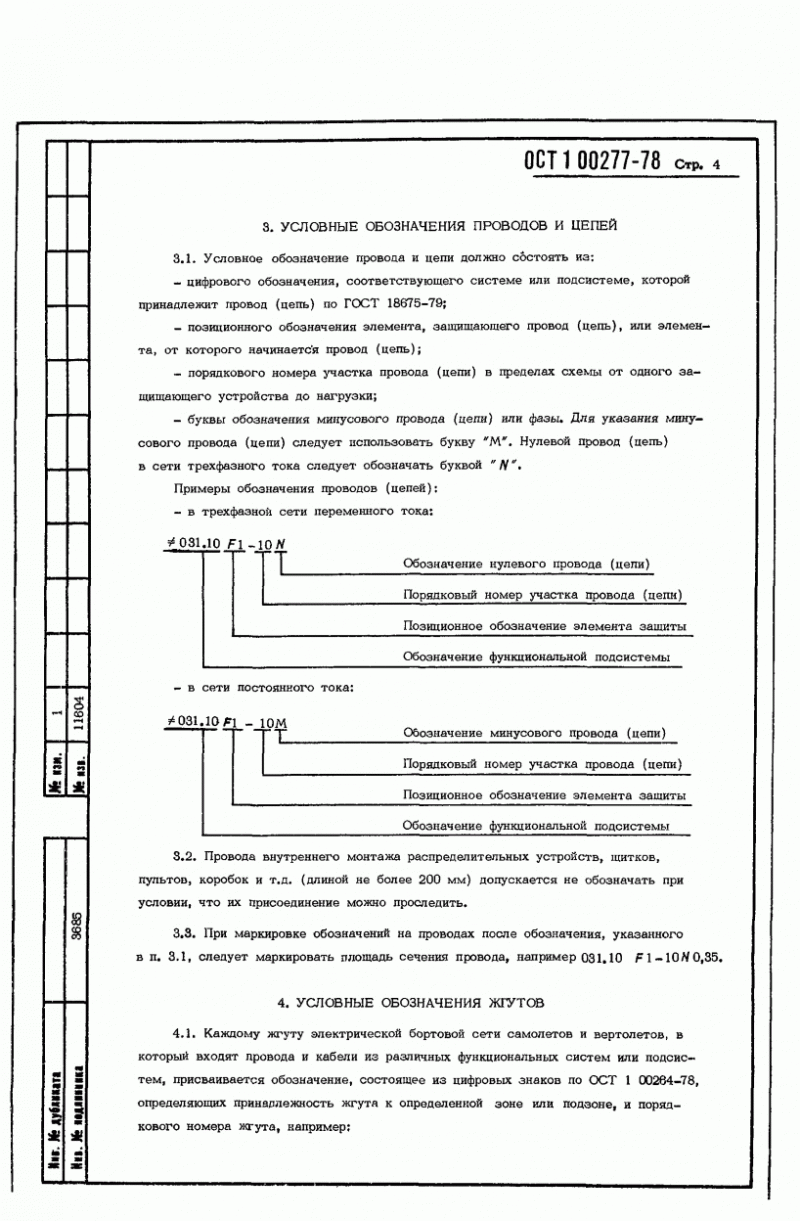

При изображении элементов в виде прямоугольников или упрощенных внешних очертаний допускается внутри их помещать УГО элементов. Буквенное буквенно-цифровое обозначение проставляют перед обозначением каждого провода, жгута, кабеля многожильного провода, электрического шнура , отделяя его знаком дефиса. Таблицу соединений следует помещать на первом листе схемы или выполнять в виде самостоятельного документа.
Вполне возможно, в ближайшее время это вопрос будет урегулирован. При необходимости допускается вводить в таблицы дополнительные графы.

Виды и типы электрических схем Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. Структура обозначений 2. Таблица 5. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами.

Порядковые номера элементам следует присваивать по правилам, установленным в 5. Характеристики входных и выходных цепей рекомендуется указывать в виде таблиц см. Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию. На схеме приводят характеристики входных и выходных цепей устройств и элементов или другие исходные данные, необходимые для выбора конкретных проводов и кабелей многожильных проводов, электрических шнуров , если при разработке схемы комплекса данные о проводах и кабелях многожильных проводах, электрических шнурах не могут быть определены.

На схеме допускается указывать тип элемента устройства и или обозначение документа основного конструкторского документа, стандарта, технических условий , на основании которого этот элемент устройство применен. Порядковые номера элементам следует присваивать по правилам, установленным в 5.
Как читать электрические схемы

ГОСТ 2.768-90 Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые, ГОСТ от 26 октября 1990 года №2.768-90

ГОСТ 2.768-90

Группа Т52

МКС 01.080.40 31.180 ОКСТУ 0002

Дата введения 1992-01-01

1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.90 N 2706 стандарт Совета Экономической Взаимопомощи СТ СЭВ 653-89 «Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схемах. Источники электрохимические, электротермические и тепловые» введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.92

3. СТАНДАРТ СООТВЕТСТВУЕТ стандарту МЭК 617-6-83 в части табл.1, 3, 4, за исключением пп.3-5 табл.1 и п.4 табл.3, и стандарту МЭК 617-8-83 в части табл.2, за исключением п.2 табл.2

4. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности.

1. Условные графические обозначения электрохимических источников

1. Условные графические обозначения электрохимических источников должны соответствовать приведенным в табл.1.

Таблица 1

Наименование	Обозначение
1. Гальванический элемент (первичный или вторичный) Примечание. Допускается знаки полярности не указывать
2. Батарея, состоящая из гальванических элементов Примечание. Батарею из гальванических элементов допускается обозначать так же, как в п.1. При этом над обозначением проставляют значение напряжения батареи, например напряжение 48 В
3. Батарея с отводами от элементов, например батарея номинального напряжения 12 В, номинальной емкости 84 А·ч с отводами 10 В и 8 В
4. Батарея, состоящая из гальванических элементов с переключаемым отводом
5. Батарея, состоящая из гальванических элементов с двумя переключаемыми отводами, например батарея номинального напряжения 120 В с номинальной емкостью 840 А·ч

2. Условные графические обозначения электротермических источников

2. Условные графические обозначения электротермических источников должны соответствовать приведенным в табл.2.

Таблица 2

Наименование	Обозначение
1. Термоэлемент (термопара)
2. Батарея из термоэлементов, например, с номинальным напряжением 80 В
3. Термоэлектрический преобразователь с контактным нагревом
4. Термоэлектрический преобразователь с бесконтактным нагревом

Допускается не зачернять или опускать окружности в условных графических обозначениях электротермических источников.

3. Условные графические обозначения источников тепла

3. Условные графические обозначения источников тепла должны соответствовать приведенным в табл.3.

Таблица 3

Наименование	Обозначение
1. Источник тепла, основной символ (06-17-01)
2. Радиоизотопный источник тепла (06-17-02)
3. Источник тепла, использующий горение (06-17-03)
4. Источник тепла, использующий неионизирующее излучение

4. Условные графические обозначения генераторов мощности

4. Условные графические обозначения генераторов мощности должны соответствовать приведенным в табл.4.

Таблица 4

Наименование	Обозначение
1. Генератор мощности, основной символ (06-16-01)
2. Термоэлектрический генератор с источником тепла, использующим горение (06-18-01)
3. Термоэлектрический генератор с источником тепла, использующим неионизирующее излучение (06-18-02)
4. Термоэлектрический генератор с радиоизотопным источником тепла (06-18-03)
5. Термоионический полупроводниковый генератор с источником тепла, использующим неионизирующее излучение (06-18-04)
6. Термоионический полупроводниковый генератор с радиоизотопным источником тепла (06-18-05)
7. Генератор с фотоэлектрическим преобразователем (06-18-06)

Примечания:

1. Числовые обозначения, указанные в скобках после наименования или под условным графическим обозначением, по Международному идентификатору.

2. Соотношения размеров (на модульной сетке) основных условных графических обозначений приведены в приложении.

ПРИЛОЖЕНИЕ (справочное). Соотношение размеров основных условных графических обозначений

ПРИЛОЖЕНИЕ Справочное

Наименование	Обозначение
1. Гальванический элемент
2. Термоэлемент (термопара)
3. Бесконтактный нагрев термоэлектрического преобразователя
4. Термоэлектрический генератор с источником тепла, использующим горение

Электронный текст документаподготовлен АО «Кодекс» и сверен по:официальное издание ЕСКД. Обозначения условные графическиев схемах: Сб. ГОСТов. -М.: ИПК Издательство стандартов, 2005

Электрические схемы для авто своими руками

В каждом автомобиле завод изготовитель оставляет недоработки, которые обнаруживаются в течение времени. Основным недостатком машин является отсутствие контроля бортовой сети.

Есть 2 варианта решения проблемы:

1. Купить радиокомпоненты и собрать автосхему контроля бортовой сети самостоятельно.
2. Купить готовый прибор, установить в приборную панель и правильно подключить к бортовой сети. Индикатор подсоединяется согласно приведенной схеме. Понадобится несколько метров монтажного провода и инструмент.

Контроль бортовой сети автомобиля

Также к доработке можно отнести схему подключения противотуманных фар, которая довольна проста для начинающего автоэлектрика:

1. В первую очередь необходимо установить сами фары.
2. Установить кнопку включения на панели управления, а также релейную аппаратуру.
3. Выполнить монтаж согласно схеме, соблюдая полярность подключения, которое следует производить при отключенной клемме аккумулятора. Обязательно необходимо установить предохранитель согласно указанной схеме.

Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710

Но в большинство схем содержит эти элементы. Одинаковые элементы подписываются одинаковым буквенным кодом, но каждый элемент имеет свой индивидуальный порядковый номер Нумерация одинаковых элементов в схеме идёт в порядке сверху- вниз и слева- направо.
Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. D — Отображение аккумуляторного или гальванического источника питания.
Пример такой схемы представлен ниже. Не основные сигналы для данной части желательно обозначать ссылками.
И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Принципиальные — на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов

Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами.
Схем, в которых соблюден баланс мелкого и крупного важного и не важного очень мало, производитель не утруждает себя в этом.
ДИАГНОСТИКА И ПОИСК НЕИСПРАВНЫХ ДЕТАЛЕЙ Diagnostics and Troubleshooting PARTS

Буквенные обозначения на электросхемах

Чтобы дать более полную информацию об устройстве, его подписывают сокращенным буквенным обозначением. Количество букв – 2 или 3. Иногда буквенное обозначение превращается в буквенно-цифровое, если рядом поставить порядковый номер устройства.

Таблица обозначений схематических элементов в международном формате. Отличительная черта – буквы выставляются латиницей. По обозначениям можно определить устройство, количество одинаковых элементов, связь между ними (+)

Наряду с международными есть и российские стандарты. Они перечислены в ГОСТ 7624-55, но этот документ признан недействующим.

В статье приведена информация не обо всех условных обозначениях. Полные материалы о графических символах можно отыскать в ГОСТ 2.709-89, 2.721-74, 2.755-87.

Виды и типы электрических схем

Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Но в большинство схем содержит эти элементы. В схеме их целых 7 штук.
Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты.
Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Допускается буквенный код функции дополнить цифрами.
Если точек нет — это не соединение, а пересечение без электрического соединения.
Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. В — УГО воспринимающей части электротепловой защиты.
Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов.
Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Здесь у нас схема блока питания, на который мы подаем Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Рекомендуем: Прокладка кабеля нормы и правила

Виды и типы схем в электрике

В электрических схемах и чертежах насчитывается сотни символов, которые разделяются на:

• принципиальные;
• принципиально-монтажные;
• монтажные.

В электрике и автоэлектрике широкое применение имеют электрические схемы для различных целей:

• плановое техническое обслуживание;
• переоборудование авто (установка дополнительного оборудования, к примеру, газового);
• устранение дефектов при работе сети освещения, сигнализации, систем безопасности.

Электросхемы классифицируются следующим образом:

1. Структурная. Дает представление о принципе работы электроустановки автомобильного агрегата. По направлению стрелок определяется последовательность работы узла в целом.
2. Функциональная. Показывает не только принцип устройства, но и указывает какие элементы установлены.
3. Принципиальная. Поясняет принцип работы распределительных сетей, автомобильной сети, систем безопасности.
4. Монтажная. Показывает схематичность установки и размещения оборудования (розеток, выключателей, светильников, систем освещения автомобиля и т. д.).
5. Объединенная (принципиально-монтажная). В данной схеме описывается место установки и принцип работы оборудования.

Принципиальная схема

Объединенная схема

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг – это знакомство с видами электрических схем.

Схема щита, использующая реальные изображения коммутационных, защитных устройств, – электрические связи изображены цветными проводами. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа – ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна – электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 – функциональная схема

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

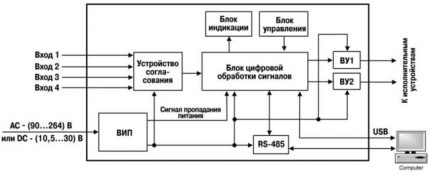

Образец функциональной схемы. Она содержит минимум условных обозначений. Вся информация представлена блоками с подписями – наименованиями устройств. По чертежу можно понять, как элементы связаны между собой

Тип #2 – принципиальная схема

Принципиальная схема, в отличие от функциональной – это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними. Если схема сложная, содержащая, например, резервирующие цепи, то эксплуатационники пользуются оперативным схемами, дающими представление о “сегодняшнем положении коммутационных аппаратов”.

Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Вариант принципиальной схемы для электроснабжения дома с обозначением розеток, выключателей, разъема подключения электроплиты, звонка и его кнопки, светильников, автоматических предохранителей

Тип #3 – монтажная схема

Монтажная схема – документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

Образец примитивной, но понятной и читаемой монтажной схемы для электроразводки частного дома, который можно составить самостоятельно, пользуясь ограниченным набором условных обозначений

Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема  стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

5 Правила выполнения схем[править]

5.1 Правила выполнения структурных схемправить

5.1.1 На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними.

5.1.2 Функциональные части на схеме изображают в виде прямоугольников или УГО.

5.1.3 Графическое построение схемы должно обеспечивать наилучшее представление о последовательности взаимодействия функциональных частей в изделии.

На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

5.1.4 На схеме должны быть указаны наименования каждой функциональной части изделия, если для её обозначения применен прямоугольник.

На схеме допускается указывать тип элемента (устройства) и (или) обозначение документа (основного конструкторского документа, стандарта, технических условий), на основании которого этот элемент (устройство) применен.

При изображении функциональных частей в виде прямоугольников наименования, типы и обозначения рекомендуется вписывать внутрь прямоугольников.

5.1.5 При большом количестве функциональных частей допускается взамен наименований, типов и обозначений проставлять порядковые номера справа от изображения или над ним, как правило, сверху вниз в направлении слева направо. В этом случае наименования, типы и обозначения указывают в таблице, помещаемой на поле схемы.

5.2 Правила выполнения функциональных схемправить

5.2.1 На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями.

5.2.2 Функциональные части и взаимосвязи между ними на схеме изображают в виде УГО, установленных в стандартах ЕСКД. Отдельные функциональные части допускается изображать в виде прямоугольников.

5.2.3 Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

5.2.4 Элементы и устройства изображают на схемах совмещенным или разнесенным способом.

5.2.5 При совмещенном способе составные части элементов или устройств изображают на схеме в непосредственной близости друг к другу.

Рисунок 1

5.2.6 При разнесенном способе составные части элементов и устройств или отдельные элементы устройств изображают на схеме в разных местах таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно.

Разнесенным способом допускается изображать все и отдельные элементы или устройства.

При выполнении схем рекомендуется пользоваться строчным способом. При этом УГО элементов или их составных частей, входящих в одну цепь, изображают последовательно друг за другом по прямой, а отдельные цепи — рядом, образуя параллельные (горизонтальные или вертикальные) строки.

При выполнении схемы строчным способом допускается нумеровать строки арабскими цифрами (см. ).

5.2.7 При изображении элементов или устройств разнесенным способом допускается на свободном поле схемы помещать УГО элементов или устройств, выполненные совмещенным способом. При этом элементы или устройства, используемые в изделии частично, изображают полностью с указанием использованных и неиспользованных частей или элементов (например, все контакты многоконтактного реле).

Изучаем простую схему

Ладно, ближе к делу. Давайте рассмотрим простую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:

Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них.

Ну что же, давайте ее анализировать.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем 220 Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. То есть вы должны понимать, какую основную функцию выполняет ваша схема. Это можно прочесть в описании к ней.

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

• ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
• ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
• ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
• ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
• ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
• ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

• электрические схемы — Э;
• гидравлические схемы — Г;
• пневматические схемы — П;
• газовые схемы — Х;
• кинематические схемы — К;
• вакуумные схемы — В;
• оптические схемы — Л;
• энергетические схемы — Р;
• схемы деления — Е;
• комбинированные схемы — С.

Оптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

• А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
• В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
• С — Графическое представление исполнительных механизмов;
• D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
• E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
• F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

• А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
• B — переменное напряжение;
• C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
• D — Источник питания аккумуляторного или гальванического типа;
• E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

• А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
• В — графические обозначения для воспринимающих частей тепловых элементов;
• С — Катушка прибора с блокировкой механического типа;
• D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
• Е — УГО для переключателей и кнопок;
• F — Обозначение рубильника.

Заключение

Рекомендации бренда-производителя — вот правильный совет, которому нужно следовать, решая какая толщина подложки подойдёт под ламинат

Поскольку технология укладки ламинированных панелей не предусматривает никакого дополнительного крепления конструкции, кроме соединения между собой ламелей с помощью замков, наличие амортизирующего слоя крайне важно. Он решает сразу несколько задач:

1. Нивелирует изъяны, выравнивая черновое полотно.
2. По собственному опыту многие знают, ламинированные панели — шумное напольное покрытие. Этот факт становится заметен в процессе эксплуатации, особенно если эксплуатирует новый пол сосед сверху. Мягкий материал изоляции сделает шаги почти незаметными для уха.
3. Препятствует попаданию влаги на ламинированные панели. Вся ламель — это прессованная из древесной стружки плита, покрытая слоем лака. Поэтому вода там лишняя. Изоляционное полотно физически задерживает конденсат, который в большом количестве скапливается на бетонной стяжке.

Если средства позволяют, стоит один раз потратиться, купив лучшие натуральные материалы. Проведите качественные подготовительные работы, позаботьтесь об утеплении пола, если живёте в частном доме. Это всё не просто слова, сделайте качественно один раз, ведь это долгосрочные инвестиции.

Когда большая часть средств вложена в тёплый пол, а на финальном покрытии придётся экономить, используйте композитные материалы, в крайнем случае пенополистерол. Не используйте подложку, толщина которой меньше 3 мм и больше 5мм. Внимательно читайте инструкции, некоторые производители указывают максимальную толщину покрытия, допустимого для использования в качестве подложки под ламинированные плиты. Несоблюдение этих правил влечёт за собой быстрое разрушение пола.
