Установка твердотопливного котла в частном доме

Что нужно знать о дымоходе?

Общих сведений о дымоходе, которые приведены выше, недостаточно, чтобы четко понять его устройство.

Есть три основных варианта:

• классическая кирпичная конструкция;
• стальные изделия;
• керамические отводящие блоки.

Строительство из кирпича позволяет радикально сократить расходы по сравнению с более современными решениями. Вдобавок керамический кирпич без лишних затруднений переживает сильный прогрев горячими газами. Даже воспламенение скопившейся сажи не представляет для него опасности. Но надо помнить, что кирпичный дымовой ход оказывается тяжелее других решений. Его придется помещать на заранее подготовленном фундаменте либо перекрытии из крепкого железобетона.

Сложность кирпичной кладки не позволяет добиться оптимального результата своими руками. Обязательно нужно приглашать профессиональных каменщиков и печников. Внутри кирпичной коммуникации прокладывают в ряде случаев вентиляционные проходы. Допускается формирование выводимого над кровлей сегмента трубы из лицевого кирпича либо клинкера. Минимально разрешенная толщина стен составляет 12 см либо ½ кирпича.

Величину как дымовых, так и прокачивающих воздух каналов подбирают кратной величине кирпичных блоков. При этом нельзя забывать про поправку на вертикальные швы. Такое решение позволяет, если будет нужно, отобрать и ввести стальные или сделанные из керамики вкладыши круглой формы. Чтобы исключить чрезмерное охлаждение сбрасываемых газов, стоит ввести дымовой ход в кирпичную кладку стены или поставить вплотную к ней. Для тепловой защиты фрагментов, идущих вне дома либо через его необогреваемые части, допускается применять только минеральную вату.

Так как главной тенденцией в создании современных отопительных котлов стало понижение температуры сбрасываемого газа, могут возникнуть проблемы при использовании кирпичных каналов. Решением оказывается вставляемый керамический или формируемый из нержавеющей стали контур. Полноценные керамические устройства подойдут для котлов любого типа.

Если монтируется твердотопливное отопительное оборудование, нельзя ставить трубы, не рассчитанные на нагрев до 600-700 градусов. Критическими значениями для газовых и жидкостных установок оказываются температуры 400-450 градусов.

Поскольку керамика и наматываемая на нее теплозащита вбирают воду, нельзя обойтись без внешней вентиляции. В большинстве случаев трубы ведут внутри вертикальных каналов, сформированных из пустотелых строительных блоков либо кирпичей. Керамические отводные каналы защищаются от потери тепла при помощи минеральной ваты. От внешней оболочки из бетона до теплозащиты должен выделяться воздушный зазор. Он помогает обеспечить нормальную вентиляцию защитного материала.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Что это такое?

Акрил изобрели еще в первой половине ХХ века как замену тяжелому стеклу, которое имело целый ряд ограничений в производстве и использовании. Это полимерный порошок и специальный жидкий акрил. Образуется прочный и легкий материал. В 1950-60-х годах широко применялся этот материал в стоматологии для изготовления протезов, искусно имитирующих потерянные зубы. Именно дантист случайным образом и придумал использовать акрил в качестве покрытия для ногтей. Он испробовал материал на ногтях своей жены для придания им прочности и защиты от поломок. Ей так понравился их здоровый ухоженный вид, что мода на акриловые ногти буквально за несколько лет распространилась по всему миру.

Акрил для ногтей в настоящее время несколько отличается от того, что был 50 лет назад. Технология работы с ним упростилась. Теперь для создания идеального покрытия необязательно тратить деньги и время на маникюрный салон.

Простой способ

Из еловых шишек ежик делается быстрее всего, потому что ее чешуйки придают фигуре объем, образуя на спине ежика иголки. Шишки сосны идеально подходят для такой поделки. Этот способ примечателен тем, что здесь предполагается и лепка из пластилина, которая сама по себе также развивает моторику рук ребенка, способствует развитию фантазии, ума и мышления.

Понадобятся следующие материалы:

• сосновые шишки (один ежик – одна шишка);
• пластилин разных цветов: черный, красный, белый, зеленый, коричневый;
• доска для работы с пластилином.

Далее пошагово выполняйте инструкцию, обращая внимание на иллюстрации, приведенные ниже.

1. Отрезаем небольшой кусочек пластилина коричневого цвета. Размер куска должен быть около 1/3 самой шишки.
2. Из пластилина катается шарик и прикрепляется к хвостику шишки.
3. Пальцами нужно с одной стороны пригладить шарик таким образом, чтобы он стал продолжением шишки.
4. С другой стороны остается свободный край, из которого нужно сформировать мордочку ежику.
5. Если вы понимаете, что мордочка слишком большая и смотрится непропорционально по отношению к туловищу, тогда нужно просто отщипнуть кусочек пластилина и сделать ее заново.
6. Затем взять черный пластилин и скатать его в маленький шарик. Получившийся носик ежика прикрепить к мордочке.
7. Разделить кусочек коричневого пластилина на четыре равные части.
8. Скатать из них небольшие колбаски, которые послужат для животного лапками.
9. Перевернуть ежика на спину и прикрепить лапки. Сделанные лапки позволят фигурке стоять.
10. Далее в ход идет белый пластилин. Из него нужно скатать небольшие шарики для глазок.
11. Белые шарики нужно дополнить черными точками небольшого размера, которые крепятся сверху на белый пластилин, чтобы получились настоящие глазки.
12. Для создания ротика крепим еще один небольшой кусочек пластилина прямо под мордочкой.
13. Украсить ежика можно, посадив на него яблоко из красного пластилина. Красиво здесь будут смотреться и шишки ольхи.

Ежика из шишек и пластилина лепить просто и быстро, а главное, для этого не нужно много материалов.

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

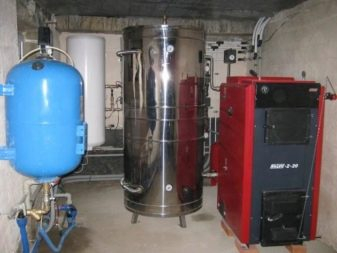

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Монтаж оборудования

Перед подключением газовых котлов отопления закрепляют устройство. Существуют модели, которые с помощью специальных кронштейнов устанавливаются на стену. Более крупные агрегаты монтируют на подготовленную напольную площадку. Она должна быть ровной и строго горизонтальной.

Для монтажа настенного агрегата сначала устанавливают кронштейны, а чтобы не было перекосов, используют строительный уровень. После установки оборудования проводят подключение газа к котлу. Такую операцию должны проводить только специалисты, имеющие доступ к выполнению таких работ.

Ничего сложного в подключении нет, но нужно документальное заключение правильного подключения. Предоставить его могут только специальные органы, осуществляющие надзор за эксплуатацией газовых магистралей и соответствующего оборудования.

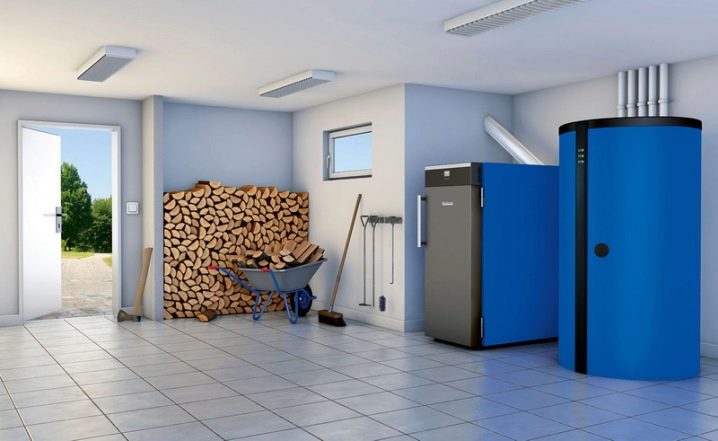

Подготовка котельной к установке агрегата

Твердотопливные котлы с открытой камерой горения необходимо размещать в отдельных специальных помещениях – котельных. Такие помещения обустраивают в подвале или же в цоколе, оборудуя их системой интенсивного вентилирования для обеспечения нормальной работы твердотопливного агрегата.

В случае необходимости выполняют заливку специального фундамента в месте предполагаемой установки отопительного агрегата

Котлы, потребляющие твердое топливо, можно установить собственноручно, причем без каких-либо согласований с соответствующими службами. Однако в процессе установки твердотопливного котла необходимо соблюдать комплекс правил.

Так, пол в месте установки твердотопливного котла следует сделать идеально ровным и прочным. В большинстве случаев котлы устанавливают на специальные плиты, изготавливаемые из негорючих материалов.

В некоторых случаях котел располагают на ровном основании из бетонной стяжки, толщиной от 50 мм

Устанавливать котел следует на некотором расстоянии от стен. Зазор между задней стенкой котла и стеной помещения должен составлять как минимум 60 см, при этом расстояние между стеной котельной и передней поверхностью котла должно составлять не менее 25 см.

Перед установкой отопительного агрегата стены и пол помещения котельной необходимо покрыть противопожарным материалом с минимальным пределом огнестойкости 0,75 ч. Для этих целей могут быть использованы: листы металла, базальтового картона, минерита или же асбестоцемента.

Также помещение котельной должно быть оборудовано системой слабоприточной вентиляции. Это может быть обычное окно, или же отверстие, проделанное в стене. При этом его площадь рассчитывается исходя из мощности котла: на 1 киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного проема.

В случае, когда помещение котельной оснащено только освещением, в нем стоит установить и розетки с питанием от электросети в 220 V.

Если котел размещен от стены на расстоянии менее 38 сантиметров, достаточно изолировать эту стену листом огнестойкого материала

Жаропрочным листом стоит закрыть пол непосредственно в месте установки котла, чтобы защитный материал выдавался вперед на 80 см от передней стенки котла. Эта мера поможет избежать возникновения пожара в случае выпадения жара из топки.

Все производители тепловых агрегатов в инструкциях по монтажу своей продукции рекомендуют возводить фундамент для установки на него котла. Так, если котел малой мощности, вес которого не превышает 200 кг, его со спокойной душой можно устанавливать на основу из цементной стяжки. В случае верного обустройства она без проблем выдерживает такого рода нагрузки.

А вот для монтажа агрегата, вес которого превышает 300 кг, целесообразно соорудить основу из армированной железобетонной стяжки. Причем ее толщина должна составлять от 10 до 12 см. Если же вес котла превышает 300 кг, то его нужно устанавливать исключительно на основание, состоящее из отдельной фундаментной плиты.

Монтаж пеллетных котлов с электродвигателем и пеллетным шнеком производят на специально залитый фундамент, чтобы минимизировать влияние вибрационной нагрузки на основание под ними

Твердотопливные котлы разрешено устанавливать на пол из дерева. Однако для начала место установки придется подготовить собственноручно, предварительно усилив его брусообразными лагами, сечение которых составляет как минимум 100х50 мм.

Если же в котельной запланирована установка дополнительного тяжелого оборудования, то делать заливку фундамента под каждую его единицу нецелесообразно. В таком случае гораздо проще залить так называемые промышленные полы, то есть сделать стяжку из бетона на высоту 12 см.

При этом ее наполнением должна быть арматура диаметром от 8 до 14 мм. Затем нужно сделать плотную подушку из щебня, а сверху положить сетку с размером окошка 20х20 см.

Площадь помещения, отведенного для оборудования котельной, должна составлять не меньше 15 квадратных метров, при высоте потолка 2,5 метров

Исходя из того, как подключен котел к дымоотводу: через крышу или же через стену, необходимо спроектировать размещение отверстия, через которое будет выведена труба дымохода и проделать его. При этом ее внутренний диаметр должен совпадать с диаметром выходной горловины твердотопливного агрегата или же быть чуть больше.

Поддержите наш проект в соц. сетях!

Обслуживание

Что нужно для установки твердотопливного котла своими руками?

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

• спецовка, краги и сварочная маска;
• сварочный аппарат;
• дисковая пила с режущими дисками по металлу;
• строительный уровень и угольник;
• набор рожковых ключей;
• разводные ключи;
• отвёртка с набором различных насадок;Слесарный инструмент
• рулетка и маркер;
• пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

• 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
• группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
• 3 стальных муфты диаметром 50 мм;
• стальные переходники 57-32 мм;
• стальные отводы диаметром 50 мм;
• дымовую трубу с шиберной задвижкой;
• металлические трубы для подключения котла;
• термозащищённый герметик;
• сантехническую подмотку;
• циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).Схема отопительной системы на базе твердотопливного теплогенератора

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Особенности водяной газовой системы

Газ для отопительной системы является только топливом. Обогрев дома осуществляется за счёт прохождения по трубопроводу теплоносителя. Чаще всего это вода. В котле она нагревается, затем поступает в трубу, где отдаёт своё тепло и возвращается обратно в котёл, циркулируя по непрерывному кругу. Основные достоинства отопительной газовой системы, где роль теплоносителя выполняет вода:

эффективность, ведь вода отлично сохраняет тепло и отдаёт его трубам;
система замкнутая, поэтому запас воды в ней пополнять не требуется;
систему можно выполнить своими руками, придерживаясь мер предосторожности и правил монтажа;
при помощи специального контура тепло распределяется по всем помещениям одинаково

Двухконтурное отопление газовым котлом

Есть и недостатки отопительных газовых систем на воде. К ним относится в первую очередь то, что система должна запускаться при понижении температуры вне зависимости от того, есть в этом необходимость или нет. В противном случае вода может замёрзнуть, а трубопровод потрескаться, что приведёт его в непригодность.

Важно!Схема отопления частного дома с газовым котломи теплоносителем – водой не может быть использована для обогрева дач. Система может быть установлена только там, где проживают жители на постоянном основании и не предусматривается прекращение подачи тепла в холодное время года

Вода, которая используется в системе, должна быть очищена от солей. Трубопровод, особенно металлический, может подвергаться воздействию коррозии, из-за чего микроклимат в доме существенно ухудшится.

Как рассчитать оборудование

Чтобы отопительная система на голубом топливе работала эффективно, следует правильно выбрать оборудование для своего дома. В зависимости от площади, которую необходимо обогреть выбирают и котёл. Сегодня на рынке отопительного оборудования представлены модели от отечественных и заграничных производителей. Приборы отличаются между собой техническими характеристиками и стоимостью. Чтобы выбрать наиболее подходящий вариант, следует учитывать такие параметры:

Выбор газового оборудования для частного дома

• мощность газового котла;
• количество сантехнических приборов, которые потребляют горячую воду;
• наличие либо отсутствие дополнительных отопительных систем, например, «тёплый пол»;
• технические параметры радиаторов отопления;
• характеристики насосного оборудования.

Это далеко не все параметры, которые должны быть учтены при выборе отопительного оборудования для загородного дома. Чтобы не ошибиться в выборе, привлеките профессионалов, пусть помогут определиться с моделью газового котла, а также выполнят монтажные работы и запустят отопительную систему.

Поддержите наш проект в соц. сетях!

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

• поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
• допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
• каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
• материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
• конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
• высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Что понадобится для установки твердотопливного котла своими руками

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

• спецовка, краги и сварочная маска;
• сварочный аппарат;
• дисковая пила с режущими дисками по металлу;
• строительный уровень и угольник;
• набор рожковых ключей;
• разводные ключи;
• отвёртка с набором различных насадок;
• рулетка и маркер;
• пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

• 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
• группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
• 3 стальных муфты диаметром 50 мм;
• стальные переходники 57-32 мм;
• стальные отводы диаметром 50 мм;
• дымовую трубу с шиберной задвижкой;
• металлические трубы для подключения котла;
• термозащищённый герметик;
• сантехническую подмотку;
• циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Как выбрать котел

Важным правилом установки газового котла в частном доме является определение требуемой мощности. Малая производительность не позволяет получать требуемого эффекта. Слишком большая мощность не выгодна с экономической стороны и опасна, так как кислотный конденсат, образующийся в результате постоянного изменения температуры, негативно воздействует на некоторые детали аппарата.

Для определения мощности котла необходимо площадь дома разделить на 10 и умножить на соответствующий коэффициент, значение которого зависит от региона проживания. К примеру, для центральных районов применяется значение 1,2-1,5, для южных областей – от 0,7 до 0,9, в регионах с преобладанием холода – 1,5-2. Из этого можно сделать вывод, для дома 120 м2, расположенного на юге страны, достаточно приобрести аппарат мощностью 8-10 КВт.

С помощью специальных устройств можно изменять значение мощности котла. При этом аппараты малой производительности имеют регулятор одноступенчатого типа, для приборов отопления среднего класса характерно наличие двухступенчатой регулировки, котлы высокой производительности имеют модулированный регулятор.

Газовые котлы могут быть настенными и напольными. В зависимости от этого установка аппарата имеет свои тонкости. Кроме того, непосредственный монтаж газового оборудования в частном доме требует обязательного соблюдения определенных правил в соответствии с Санитарными Нормами и Правилами.

В частности речь идет о следующем:

• СНиП 41-01-2003 года «Отопление, вентиляция и кондиционирование».
• СНиП 31-01 от 2003 года «Здания жилые и многоквартирные».
• СНиП 42-01-2002 года «Газораспределительные системы».

Пол

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Требования для помещения котельной с газовым котлом

Многое зависит от производительности котла: в случае, если она достигает отметки более 30 киловатт, то появляется необходимость в отдельно устроенном помещении. Именно исходя из положений ‘Строительных норм и правил’, строятся и создаются конкретные распоряжения к обустройству котельной, специализированной на отоплении по сгоранию продуктов.

• Размещать котельную возможно в чердаках, подвалах, то есть в специальных комнатах домов. Но стоит учесть, что требуется освобожденный коридор, достаточная освещаемость.
• Установленный объем в размере не менее 14-и квадратных метров с учетом мощности в 30-60 киловатт и выше 15 квадратных метров с предназначением для котлов большей производительности.
• Комфортный и беспрепятственный доступ к устройству.
• Покрытие стен негорючим материалом.
• Обеспечение вентиляционным процессом в трехкратном размере воздухообмена.

Устройство вентиляции в комнате с котлом

Когда свежего воздуха мало, процесс горения топлива будет затруднен. Если же он поступает в избытке, процесс горения твердого топлива становится трудноконтролируемым.

Если поступление свежего воздуха затруднено, необходимо соорудить вентиляционную систему.

Вентилирование необходимо для того чтобы:

• обеспечить подачу свежего воздуха на уровне необходимом для поддержания процесса горения в топке котла;
• выводить наружу из помещения продукты горения твердого топлива, случайно выходящие из топки в помещение котельной;
• обеспечить процесс поступления адекватного объема свежего воздуха.

Такие простые меры помогут безопасно и эффективно эксплуатировать твердотопливный котел длительное время.

Для обеспечения полноценного отвода продуктов горения в котельной должна быть устроена вентиляционная система естественного или механического типа. Процесс вентиляции должен проходить на достаточном уровне

Что же касается непосредственно обустройства вентиляционной системы для котельной, то правильно ее соорудить призваны помочь следующие советы. Во-первых, отверстия вытяжки и притока должны быть расположены по разным концам котельной.

Вытягивающее отверстие целесообразно разместить ближе к крыше, а приточный канал следует расположить в нижней части помещения, в непосредственной близости к самому твердотопливному котлу.

Во-вторых, нецелесообразно устанавливать вытяжное устройство неподалеку от теплового генератора, в конструкции которого предусмотрен вентилятор (нагнетатель) или же дымосос.

В таком случае во время работы турбины тяга в воздуховоде принудительно изменит направление воздушных потоков, и воздух, который должен уйти в вытяжку, будет вновь подан притоком в помещение котельной.

Если вход в котельную оборудован напрямую через дверь из жилого помещения, целесообразной будет установка приточной решетки в нижнюю часть двери. Приток теплого воздуха из жилого помещения увеличит тепловую отдачу от сжигаемого твердого топлива.

Учитывая то, что большая часть приточного воздуха оказывается непосредственно в камере сгорания котла, где вступает в реакцию с углеродом, выделяющимся в результате сгорания твердого топлива, после чего выходит наружу в форме углекислого газа, отверстие вытяжки должно иметь меньший диаметр, нежели отверстие притока.

Схема оптимального расположения твердотопливного котла по отношению к источникам притока воздуха в помещение котельной

Оптимальным вариантом будет установка котла ближе к внешним стенам. Это позволит избежать хлопот с прокладыванием длинного горизонтального дымоходного канала, особенно в тех случаях, когда выводить его предстоит через крышу.

Распространенные схемы обустройства котельных и правила проектирования технических помещений приведены здесь.

В зимний период средняя температура в квартире вырастет на 2-4 градуса!!!

Газ для новостроек

При обустройстве газоснабжения в новостройке, каким-бы оно не было, в случае если газификация изначально не предусмотрена, необходимо провести собрание жильцов, обладающих правами на жилые помещения в конкретном доме. На собрании составляется протокол, отображающий количество присутствующих, тему собрания, решение и итоги голосования.

Если не все согласны, но при этом «За» большинство голосов жильцов, решение принимается в пользу большинства. Затем необходимо посетить администрацию, узнать про возможность газификации, согласно планировочной схеме.

Спроектировать систему газоснабжения уже построенного многоквартирного дома зачастую нереально, поэтому лучше всего предусматривать такую возможность на стадии строительства, по результатам собрания будущих жильцов МКД

Далее, председатель собрания относит протокол в ЖКХ вместе с заявлением на подключение газа. Вопрос передается проектировщику или отдельной специализированной организации.

Составляется проект и далее происходит газификация дома если есть такая техническая возможность. Для автономной газификации отдельных квартир, схема немного отличается.

Заключение

Заключение
