Нюансы размещения: как подключить инфракрасный датчик движения правильно

При установке датчика движения, для его корректной работы следует соблюдать правила размещения прибора в пространстве. Современные устройства с ИК-детекторами имеют защиту от случайной сработки при попадании на них солнечных лучей. Тем не менее, устанавливать в ярко освещаемых солнцем местах не рекомендуется. То же относится и местам, близко расположенным к ярким осветительным приборам, излучающим тепло.

Перед тем, как подключить датчик, нужно определиться с его углом обзора, чтобы в помещении оставалось как можно меньше слепых зон. Для большего охвата устройства лучше монтировать ближе к потолку, с небольшим наклоном вниз.

Если в квартире у вас имеются животные, следует приобретать прибор с функцией «размер движущегося объекта». Выставив нужный показатель, можно избежать ложной сработки, когда в поле зрения детектора будет попадать разгуливающий домашний питомец.

Варианты монтажа

На устройстве есть три контакта. Один из них нулевой, второй — для питания и третий — для выведения тока к лампочке. В зависимости от того, сколько в цепи будет различных элементов, подключение осуществляется по разным схемам. При подключении необходимо ориентироваться на схему, которую предлагает производитель. Её можно найти в инструкции пользователя либо на корпусе устройства.

Цепь с одним датчиком

Это самая незамысловатая схема. На один контакт подаётся фазовый провод, второй идёт на заземление, ну а третий объединяем с лампочкой.

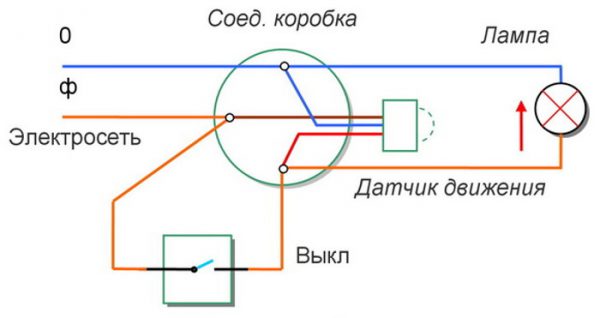

Монтаж выключателя к датчику

По такой схеме действуют, если требуется подключить простой выключатель

Это нужно, если свет должен оставаться включённым или выключенным и неважно, есть человек в комнате или его нет. Подключение выключателя происходит параллельно

Тут нужно заметить, что выключатель устанавливается только для того, чтобы свет был включен или же выключен. В одном своём положении он отключает детектор, а в другом положении детектор активируется.

Несколько датчиков

Если комната имеет необычную форму, то, скорее всего, одного датчика будет недостаточно — потребуется установка нескольких устройств. Если, например, в коридоре изогнутой формы будет стоять лишь один датчик, то не будет уверенности, что работать он будет верно.

В этом случае схема будет содержать несколько устройств, установленных параллельно. На каждое из них непрерывно идёт нулевая фаза, после чего все выходы от них объединяются в один кабель и идут на лампу. При срабатывании любого из датчиков подаётся напряжение и лампочка загорается.

В случае если одним датчиком должны управляться одновременно несколько лампочек, которые в сумме имеют мощность большую, чем рекомендуется, то придётся подсоединить к цепи ещё и магнитный пускатель. Оптимальным вариантом будет замена источников света на светодиодные, так как они потребляют намного меньше энергии и не предъявляют высоких требований по мощности.

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.

Разбираемся с проводами. У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Как подготовить садовый инструмент к длительному хранению

Достоинства и недостатки

Монтаж датчика движения зависит от способа установки и расценок компании, которая предоставляет услуги

Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля

Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.
Завершив крепление к потолку, к основанию прибора пристёгивают крышку и протирают всю конструкцию мягкой ветошью.
Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.
Обычный выход «А» остается пустым.
Как настроить ДД для освещения? В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask имеющий угол обзора гр.
Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.
Эти датчики совмещают в себе несколько технологий для уточнения результата.
Как подключить датчик движения и выключатель . ( 2 нагрузки ).

Разновидности датчиков движения

Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:

• фотоэлектрические (световые, оптические);
• инфракрасные (невидимый для человека спектр светового излучения);
• ультразвуковые;
• микроволновые;
• томографические (на основе радиоволн).

Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.

Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать

Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы

Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.

Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.

Показанный на схеме детектор является пассивным, то есть только приемником.

Полезные советы

При малом опыте работы с электроприборами люди делают досадные ошибки, после которых приходится тратить время на дополнительный монтаж датчика движения.

Во-первых, рекомендуем закреплять прибор подальше от окон. Так как вам скорей всего нужно, чтобы свет включался тогда, когда уже вечереет, и в комнате потемки, не очень приятные для глаз. В глубине комнаты регистратор движения сработает как бы заранее, когда только-только начнет темнеть. Чувствительность к свету настраивается одним из регуляторов (иногда он подписан «Lux»).
Во-вторых, нужно проверить, срабатывает ли датчик на движение, когда проходит мимо человек. Многие из приборов учитывают скорость передвижения и как бы вес человека

Это второй регулятор (иногда подписан «Sense»).
В-третьих, важно настроить задержку выключения. Например, человек пришел в помещение, чтобы забрать какие-то вещи. Долгое время он находится на одном месте, собирая вещи и мало двигаясь

Тем самым он дает регистрирующему устройству знак – что как будто в помещении уже никого нет. Потому есть третий регулятор (иногда подписан «Time»), которым можно поставить время работы светильника после включения. Обычно ставится 10–15 минут.

Долгое время он находится на одном месте, собирая вещи и мало двигаясь. Тем самым он дает регистрирующему устройству знак – что как будто в помещении уже никого нет. Потому есть третий регулятор (иногда подписан «Time»), которым можно поставить время работы светильника после включения. Обычно ставится 10–15 минут.

Правила и ограничения монтажа датчиков движения регулируются двумя документами: ПУЭ 6.5.7 и СНиП 23–05–95. СНиП и ПУЭ еще называют настольной книгой электрика.

Рекомендуем посмотреть эти два видео, где наглядно объясняется, как установить датчик.

Что такое датчик движения для освещения

Приборы фиксации движения и присутствия человека стали всё чаще проникать в повседневную жизнь. Зародившись в недрах военной и охранной индустрии, со временем они стали товаром народного потребления. Сегодня датчики можно увидеть не только на охраняемых объектах, но и в местах проживания гражданского населения, в частности, во дворах, на лестничных площадках и даже в квартирах. Не углубляясь в технические подробности, можно сказать лишь, что устройство сенсорных приборов основано на применении достижений электроники и оптической техники, использовании компактных микропроцессоров и технологий дистанционной передачи сигнала.

Датчик движения имеет компактные размеры

Выделяют несколько видов датчиков движения (не путать с датчиками присутствия), различающихся по конструктивным решениям.

1. Ультразвуковые. Принцип их действия основан на явлении эхолокации. Прибор излучает ультразвуковой сигнал, который отражаясь от движущегося объекта, изменяет свою частоту. Анализируя отражённый сигнал, датчик улавливает малейшие движения в окружающей среде. Подобным образом работает слуховой аппарат летучей мыши.

2. Инфракрасные. Работа этого прибора основана на изменениях электрических свойств чувствительного фотоэлемента. Главной деталью является пироэлектрический датчик, который при изменении фона инфракрасного излучения, посылает сигнал на размыкание (или замыкание) цепи электрического тока. Принцип действия имеет пассивный характер, не связанный с излучением.

3. Микроволновые. Принцип действия тот же, что и у ультрафиолетового датчика, но локация производится высокочастотными электромагнитными волнами. Благодаря этому значительно повышается точность прибора.

4. Гибридные. Наиболее совершенный вид датчиков движения, совмещающий в себе одновременно несколько типов. Например, инфракрасного и микроволнового. Такое сочетание позволяет наиболее точно анализировать перемещения в секторе обзора.

Область применения датчиков в повседневной жизни:

• автоматизация управления наружной осветительной техникой;
• обустройство системы охранных сигнализаций, защита от посягательств на имущество, контроль проникновения на частные объекты — дома, квартиры, автомобили;
• включение в оборудование для контроля различных систем «умного дома», например, вентиляции воздуха, автоматического включения оборудования и другие;
• управление процессами, находящимися вне зоны прямого наблюдения.

Таблица: эксплуатационные характеристики датчиков движения

Датчики движения, их назначение, принцип действия

Основная задача датчика движения, как, впрочем, и любого датчика — это управление электрической сетью. Работа может осуществляться с активной нагрузкой или с активно-индуктивной. Обнаружив движение в зоне своей ответственности, датчик начинает определять, насколько она освещена. Если уровень света ниже заданного значения, то освещение включается. Это позволяет устройству работать независимо от времени суток. Порог срабатывания задаётся при помощи особых регуляторов.

Датчики, которые обычно применяют в доме, улавливают колебания электромагнитных волн в спектре инфракрасного света. Отдельно можно настроить и время, которое потребуется, чтобы устройство начало свою работу, если вдруг заметит движение в секторе.

Вращением регулятора мы можем задать значение выдержки. Время зависит от конкретной модели устройства. Оно может варьироваться в пределах от десяти секунд до семи или пятнадцати минут.

Как подключить датчик движения

Большое значение в дальнейшей эксплуатации придается правильно выбранной схеме подключения. Среди нескольких вариантов, наиболее простым считается прямое соединение датчика со светильником. Однако, несмотря на свою простоту, этот способ меньше всего подходит для квартиры или частного дома. Во всех случаях свет будет включаться только после обнаружения объекта.

Лучше всего использовать схему с выключателем, в которой возможно переключение цепи и управление светом с помощью обыкновенного клавишного устройства. Поступление тока будет происходить, минуя детектор и помещение становится освещенным, пока цепь вновь не разомкнется вручную. В обоих случаях не требуется выведения отдельной линии из распределительной коробки, не нужно дополнительно штробить стены. Датчик движение легко соединяется с розеткой, с помощью электрического шнура с вилкой. Иногда он врезается напрямую в месте соединения люстры с электрической сетью. Существуют современные беспроводные модели, функционирующие от обычных батареек.

Если вместе с детектором планируется использование мощных источников света, то в электрическую схему включается магнитный пускатель. Это связано с номинальной мощностью датчиков движения, составляющей 0,5-1,0 кВт. В случае превышения светильниками номинальной мощности сенсора, необходимо обязательно воспользоваться магнитным пускателем.

Довольно часто применяется схема подключения сразу с несколькими детекторами. Действие обычного детектора распространяется на расстояние не более 12 м. Поэтому для контроля значительной территории одного датчика будет недостаточно. То же самое касается длинных извилистых коридоров и лестничных маршей. Здесь любой поворот создает преграду, лишающую возможности контроля. Чтобы обеспечить устойчивую работу системы, детекторы подключаются сразу в нескольких точках.

Как работает датчик движения

Датчик движения является переходным звеном. Его целью является обнаружение объектов и запуск определенных действий. Чаще всего его применяют для систем освещения, но это не правило. В некоторых случаях, например, детектор движения может запускать вентиляцию, как только кто-то входит в определенное помещение. Нет необходимости в том, чтобы нагрузка от приборов ложилась на датчик. Для этого применяются дополнительные узлы, которые облегчают эту задачу. Есть несколько простых советов, которые будут залогом бесперебойного функционирования датчика:

• наличие препятствий;
• помехи;
• угол;
• чистота;
• номинальные нагрузки.

Важно помнить, что датчик перемещения не излучает рентгеновские волны. Это означает, что он не может воздействовать сквозь препятствия

Различные предметы на пути распространения луча могут будут помехой для его срабатывания. В зависимости от того, какой прибор детектирования движения выбран, необходимо следить, чтобы его работе не мешало электромагнитное или тепловое излучение. Каждый датчик имеет свой угол охвата, поэтому важно правильно рассчитать территорию, которую он должен отслеживать. Окошко излучателя датчика всегда должно быть чистым. Максимальную нагрузку необходимо подключать такую, которая указана производителем.
