Виды электросчётчиков, их установка, замена и тарификация

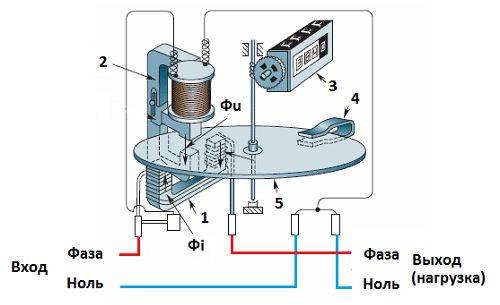

Принцип работы индукционного счетчика

Еще совсем недавно индукционные счетчики были неотъемлемой частью электрических сетей в квартирах. Счетное устройство в этих приборах представлено вращающимся алюминиевым диском и цифровыми барабанами, отображающими показатели расхода электроэнергии в реальном времени.

Принцип действия подобных устройств достаточно простой. Электромагнитное поле, возникающее в катушках счетчика, взаимодействует с диском, выполняющим функцию подвижного токопроводящего элемента. В однофазном индукционном счетчике выполняется параллельное подключение одной из катушек к обмотке напряжения, которая служит сетью переменного тока. Другая катушка подключается последовательно на участке между обмоткой тока или нагрузкой и генератором электроэнергии.

Действие токов, протекающих по обмоткам, приводит к созданию переменных магнитных потоков, пересекающих вращающийся диск. Их величина составляет пропорцию между потребляемым током и входным напряжением. В соответствии с законом электромагнитной индукции в самом диске происходит возникновение вихревых токов, протекающих по направлению магнитных потоков.

Вихревые токи и магнитные потоки начинают взаимодействовать между собой в диске. В результате, появляется электромеханическая сила, которая и приводит к созданию вращающегося момента. Таким образом, возникает пропорция между полученным вращающимся моментом и произведением двух магнитных потоков, возникающих в обмотках тока и напряжения, умноженных на синус сдвига фазы между ними.

Нормальная работа индукционного электросчетчика возможна только при условии фазового сдвига, равного 90 градусам. Такой сдвиг можно получить, разложив магнитный поток обмотки напряжения на две части. Получается, что диск прибора вращается с частотой, пропорциональной активно потребляемой мощности. Поэтому непосредственный расход электроэнергии будет находиться в пропорции с количеством оборотов диска. Полученные данные о потреблении передаются на механическое счетное устройство, ось которого связана с осью подвижного диска с помощью зубчатой передачи. Такая конструкция обеспечивает синхронное вращение обоих элементов.

Умные счетчики электроэнергии: что это такое

Интеллектуальные счетчики электроэнергии автоматически снимают показания и передают полученную информацию в специальные платежные системы. Это очень удобно, ведь позволяет сохранить самое ценное – время. И это еще не все. Данные приборы дают возможность сделать процесс начисления платы за полученные коммунальные услуги более прозрачным.

В отличие от старого счетчика счетчик удаленного считывания постоянно должен быть подключен к сети

Кроме того, автоматическое снятие показаний счетчика предотвращает ошибки или намеренную подачу ложной информации об использованных ресурсах. Благодаря этому и происходит экономия. С умными счетчиками пользователи будут платить лишь за то количество электроэнергии, которое действительно было израсходовано, даже если показания были поданы не вовремя. Приборы часто размещены за плиткой, под раковиной или ниже уровня глаз, поэтому возможность просмотра данных с устройства с помощью компьютера или мобильного телефона особо приятна.

Современные умные счетчики света определяют данные более точно и детально. Снятие показателей происходит удаленно с помощью специального устройства, которое и отвечает за отправку информации в обслуживающие компании. Кроме того, большое преимущество таких приборов заключается в том, что они способны определять, когда в их работу вмешались, а также сообщать о поломке или ошибке.

Сколько стоит умный счетчик, зависит от определенного набора функций и в среднем варьируется от 3000 до 12000 рублей. Согласно закону об установке умных счетчиков электроэнергии обычному населению не нужно менять устройства самостоятельно в обязательном порядке. Замена будет осуществляться обслуживающими компаниями после выхода прибора из строя или с наступлением даты проверки.

Раз в сутки счетчик передает данные о потребленных объемах электричества сетевому предприятию

Это интересно: Как соединить медный и алюминиевый провод — советы и руководство

Популярные схемы подключения электросчетчиков

Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. В ней не сложно разобраться.

Вот как выглядят популярные схемы для осуществления прямых подключений:

Однофазного электросчетчика

1. Вход фазового провода.
2. Выход фазы (нагрузка).
3. Вход нулевой жилы кабеля.
4. Выход на нагрузку нулевого провода.

Схема подключения однофазного электросчётчика

Трехфазного электросчетчика

• 1, 3, 5 клеммы – входы фазных проводов.
• 2, 4, 6 – выходы фаз.
• 7 – точка подсоединения входа рабочего нуля.
• 8 – выход нулевого провода на нагрузку.

Схема подключения трёхфазного счётчика

Схемы подключения через трансформатор не рассматриваем, так как они используются крайне редко в электрификации жилых домов.

Подключение трёхфазника требует наличия допуска, а вот подключение однофазного электросчётчика можно выполнить самому.

Способы полива

Чтобы вода достигла своей цели, поливать плодовые деревья нужно правильно. Для этого используют следующие способы:

Чашевый. Вокруг дерева делают из земли два валика. Первый около ствола, чтобы корневая шейка не намокала, потому что влага может вызвать ее подпревание. Второй – по границе приствольного круга (его диаметр примерно равен диаметру кроны). Вода будет набираться между двумя валиками, как в чашу, и равномерно впитываться.

Чашевый метод предназначен для южных, засушливых регионов. Он может вызвать поднимание корней растения к поверхности.

В канавку. По границе приствольного круга прокапывают кольцевую канавку. Для плодовых культур ее глубина должна быть не более 20 см, для кустарников –10 см. Вода начнёт постепенно заполнять бороздку, и ее впитывание будет равномерным.

Способ «в канавку» более щадящий, корневая система сама поглощает влагу, поэтому он больше подходит для центральных и северных районов.

Температура воды обязательно должна быть холодной, чтобы не спровоцировать вегетацию.

Заканчивают процедуру мульчированием почвы соломой, сухой листвой, торфом или компостом, чтобы максимально сохранить влагу.

Сайт водоснабжающей организации

Для оплаты воды через сайт водоснабжающей организации нужно ввести в поисковую строку браузера наименование этой компании. Найти его можно в платежной квитанции.

1. Найти ссылку, ведущую на страницу для оплаты. Она может носить название «Оплата услуг», «Оплата ЖКХ», «Оплата счетов» и т.п. Кликнуть на нее и перейти в необходимый подраздел.
2. В пустых полях ввести обязательную информацию: ФИО, адрес, индивидуальный счет, показатели счетчиков, оплачиваемую сумму. Все эти данные берутся из квитанции.
3. Далее выбрать удобный метод оплаты и пройти на платежную страницу банка.
4. Ввести данные карты.
5. Нажать «Оплатить». На мобильный пришлют код, которым нужно подтвердить платежную операцию.
6. Нажать «Подтвердить».

Как утеплить земляной пол в доме своими руками

Как самостоятельно проверить счетчик

Чтобы проверить работоспособность счетчика, нужно провести несколько шагов:

1. Нужно убедиться, что прибор правильно подключен к сети 220 или 380 В в соответствии со схемой.
2. Проверить, что диск не вращается произвольно. Для этого нужно отключить все автоматы в щитке и подождать некоторое время. Если счетчик все равно вращается, то он неисправен.
3. Проверка намагниченности. Влияние магнита также меняет работу прибора. Проверить его наличие можно с помощью небольшой металлической иголкой или специальным прибором.

Проверка прибора с помощью специальных приборов

Электронный счетчик — дорогой, но точный прибор, который в дальнейшем поможет сэкономить на плате за электроэнергию. Сложность конструкции обеспечивает удобство работы, но также является причиной частых поломок.

Как меряет энергию электрический счетчик

Как всегда, сначала — немного теории, так сказать вступительное слово.

Прежде всего — счетчик отличается от всех остальных домашних электрических устройств тем, что он включен ПОСЛЕДОВАТЕЛЬНО со всеми приборами. То есть, схема электросчетчика устроена так, что через него проходит весь ток, который он учитывает. Ну а если ток проходит не весь, то это очень не нравится контролирующим органам энергонадзора.

Ток проходит в счетчике через специальный калиброванный шунт с определённым сопротивлением (сотые доли Ома). По закону Ома, на проводнике, через который проходит ток, образуется напряжение, прямо пропорциональное току и сопротивлению:

Этим напряжением однозначно определяется ток. Напряжение измеряется, и значит ток тоже становится известен, косвенным образом.

Мощность, потребляемая приборами в квартире, равна току, умноженному на напряжение:

Но как узнать, сколько мощности «съели» электроприборы? Для этого мощность умножают на время, получают электрическую энергию:

За единицу измерения электрической энергии, которая показывает, сколько киловатт прошло через счетчик в течение часа приняли киловатт в час, сокращённо — кВт·час

Строго говоря, энергию правильней измерять в Джоулях, как нас этому учили в школе, но исторически прижилась единица измерения кВт·час . Писать нужно именно с точкой, как например полная электрическая мощность измеряется в В·А .

А реализуется учёт и индикация этих «Электроджоулей» путем нехитрых электрических преобразований и устройств. Рассмотрим их ниже.

Советы специалистов

Перед началом работы, получаем разрешение на выполнение работ по монтажу. Надежно закрепляйте прибор и электрический щит. Приобретая провода, следует учитывать сечение подающего провода. Для проведения работ, лучший материал сердечника – медь. Следить за правильной разводкой проводов при монтаже.

По окончании работ, обязательно провести прием и опломбирование прибора учета. До этого момента, берется оплата за каждого члена семьи. А это накладно. Самое главное правило, отключить электроэнергию, на все время работы. Не проводить любые работы под напряжением.

Пускай в Вашем доме всегда будет светло и радостно.

Способы передачи показаний электроэнергии

Существует 4 возможных варианта, как передать ежемесячно показания электроэнергии в «Мосэнергосбыт». Каждый может выбрать наиболее удобный ему, главное сделать это вовремя.

Первый способ. Сообщите показания счетчиков электроэнергии операторам горячей линии ПАО «Мосэнергосбыт». В таком случае необходимо набрать номер 8-495-981-981-9 или -000-55, и продиктовать показатели счетчика. Кол-центр работает с 8:30 до 20:00.

Второй способ. В каждом центре обслуживания клиентов ПАО «Мосэнергосбыт» может осуществляться передача показаний счетчика электроэнергии. Для этого в квитанции заполняете соответствующую графу, и бросаете ее в ящик для приема показаний электросчетчиков.

Третий способ. Передавайте данные своих электросчетчиков с помощью автоматизированной системы, которая работает на основе технологии IVR (более подробно читайте ниже).

Четвертый способ. Передать данные счетчика электроэнергии можно в онлайн-режиме, через личный кабинет на сайте ПАО «Мосэнергосбыт».

Проверка на воровство электроэнергии

Если проверка показала, что счетчик считает затраченную энергию верно, но он все равно накручивает много больше, чем могут потребить ваши электроприборы дома, то у вас появился вор. Кто-то из соседей подключился к вашей электроцепи: и вы оплачиваете за него минимум часть энергии, которую тратит он. В худшем случае – вы полностью рассчитываетесь за него. Как же определить, воруют ли вашу электроэнергию? А если да, то кто?

Самый простой способ проверки

Этот способ подходит только для тех электросчетчиков, в которых точно отсутствует самоход:

• Отключите в доме свет и все электроприборы, включая холодильник;
• Выньте все вилки из розеток (чувствительные счетчики могут «видеть» их);
• Подойдите к счетчику и смотрите в течение 10 минут.

В идеале крутить он не должен. Но допускается 1 оборот в 5-10 минут. Если же вы уверены в исправности электрического счетчика (самохода нет), а он все равно накручивает энергию, то у вас появился вор. Но этим способом вы не сможете узнать, кто он.

Сравнение реальной и замеренной мощности

Это более точный метод, как проверить счетчик электроэнергии на воровство. В разделе о проверке показаний вы уже научились измерять фактическую и расчетную работы с помощью мультиметра и клещей. Этот способ аналогичен, только сравнивать нужно не работу, а мощности: мощность реальная (замеренная на фазе) и мощность всех работающих в данный момент электроприборов.

Пример:

• Во всем доме работают только: стиральная машинка (на кухне) 2 кВт, холодильник (на кухне) 0,3 кВт и горят 7 ламп накаливания (жилые комнаты) по 100 Вт (в переводе на кВт это 0,1);
• Суммарная мощность составляет: 2+0,3+0,1*7=3 кВт. Это мощность, которая нужна для питания ваших приборов;
• Замерьте силу тока и напряжение на фазе, умножьте их друг на друга и разделите на тысячу. Если замеры показали 20А и 220В. Их произведение – 4400. А если поделить на 1000 – то 4,4 кВт.

Теперь сравните суммарную мощность приборов и реально потребляемую: 4,4-3=1,2 кВт кто-то расходует за вас, а вы платите. Чтобы определить, кто бы мог воровать энергию, изучите сквозные и скрытые розетки, через которые могут подключаться соседи.

Принцип работы электросчетчика

Инструкция по применению

Инструкция по эксплуатации и монтажу содержит следующие пункты:

• Прибор может устанавливать персонал, прошедший инструктаж по мерам безопасности и имеющий квалификационную группу по электробезопасности не ниже уровня III (электрическая установка до 1000 В).
• Перед установкой надо извлечь прибор из транспортной упаковки и провести внешний осмотр.
• Убедиться, что корпус и защитная крышка распределительной коробки не имеют значительных повреждений.
• Установить счетчик на рабочем месте, снять защитную крышку распределительной коробки и подключить к цепи напряжения

Важно! Подключение к сети проводить только с отключением питания

• Установить крышку распределительной коробки и закрепить ее двумя винтами.
• Включить питание и убедиться, что счетчик включен: индикатор показывает значение энергии, учитываемое в текущей зоне.
• Отметить в таблице дату установки и дату ввода в эксплуатацию.

Монтаж счетчика в щит

Монтаж на дачах

Существует практика установки электрических счетчиков в дачных кооперативах снаружи строений для удобства снятия показаний представителями дачного сообщества.

Однако при неблагоприятных погодных условиях и низких температурах показания можно считать некорректными.

Поэтому рекомендуется перенести электрические счетчики в теплые помещения. Нет нормативного документа, обязывающего размещать приборы учета на фасаде дома, поэтому можно переносить счетчик в отапливаемые помещения.

Смотрите интересное видео, в котором популярно разъясняется, как можно экономить электроэнергию в квартире со счетчиком:

Преимущества и недостатки

Отличия между выпускаемыми приборами: способ подключения, тип измеряемых величин, конструкция. Одни модели подключаются напрямую к питанию и работают от трансформатора. Другие — подсоединяются к сети, работая от сети в 220 В.

Прибор учета «Энергомера CE101»

Однофазный счетчик учета электроэнергии и его конструкция:

• индукционный. Расход энергии измеряет алюминиевый диск, крутящийся в магнитном поле. Потребляемая мощность отражается на скорости его вращения;
• электронный. Мощность электроэнергии измеряется импульсами.

В последнее время популярны электронные однофазные счетчики, характерные следующими достоинствами:

• высокая точность (0,5—2 единицы);
• многотарифность;
• контролируется качество потребляемой энергии;
• возможность измерения реактивной мощности и контроль расхода по двум направлениям;
• защищен от воровства электроэнергии;
• есть цифровой интерфейс, на котором отображаются показатели;
• долго служит (около 30 лет).

Однофазный счетчик имеет и ряд минусов, на которые лучше сразу обратить внимание. У таких моделей низкая стойкость к грозовым импульсным разрядам

При их воздействии устройство способно надолго выйти из строя. Еще один минус — не все пользователи им доверяют, как проверенным временем индукционным электросчетчикам.

Привычный индукционный прибор

Плюсы «умных» электрических счетчиков

Электрические счетчики с выстроенной системой дистанционной передачи сведений имеют массу достоинств. Благодаря своей многофункциональности и практичности они часто используются в системе автоматизации умный дом.

К преимуществам этих приборов можно отнести:

• снятие показаний в любом режиме – ежедневно, еженедельно и ежемесячно;
• полную автономность;
• высокую точность;
• эффективность при расчетах, особенно в случае дифференциальной тарификации;
• возможность организации дистанционного обесточивания квартиры или дома с компьютера или смартфона.

Электросчетчик с автоматическим снятием показаний позволяет решить любые споры, которые могут возникнуть между абонентом и поставщиком услуг (особенно в том случае, если человек нерегулярно подает показания).

При использовании «умных» электрических счетчиков придется тщательнее проверять квитанции, чтобы своевременно заметить ошибку и сообщить о ней поставщику

Также управляемость и автономность электросчетчиков поможет разрешить некоторые проблемы арендодателей. Если щитком сможет управлять только собственник квартиры, то в случае задержки платы или неуплаты денег за аренду, хозяин сможет сразу же отключать электроэнергию. Что позволит быстро выпроводить арендаторов из своего жилья (никто не согласится держать оборону в квартире без электроэнергии).

Вход

Какие счетчики можно остановить пультом?

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

• модульным корпусом;
• измерительным токовым конвертером;
• винтовыми клеммами;
• светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

• частоты напряжения в сети;
• активной мощности электролинии;
• показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

• шпунт;
• память энергонезависимого типа;
• интерфейсы связи;
• пользовательское перепрограммирование;
• вывод данных за нужный период времени;
• снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Xiaomi Redmi 9A — лидер среди бюджетных смартфонов

Установка

Для начала нужно определиться с местом крепления прибора и приобрести необходимые инструменты.

В магазинах продают как полные комплекты для установки счетчика, так и отдельные детали. Выбор материалов зависит от модели прибора и от особенностей подключения.

Расположение счетчика обязательно вертикальное. Местом крепления может быть деревянный (металлический) лист или специальный защищенный короб. Прибор обязательно должен находиться в зоне свободного визуального контроля.

Перед установкой следует изучить общую схему электропроводки. Это позволит правильно определить тип и количество автоматических выключателей, а также мощность групп потребителей.

Индукционный счетчик электроэнергии: описание и принцип действия, плюсы и минусы

Индукционный счетчик электроэнергии с электромеханическим устройством подсчета расхода энергии до сих пор является надежным прибором, установленным в жилых помещениях. Пользователей привлекает его надежность, простота в обслуживании, долгий срок службы и низкая стоимость.

Конструкция индукционного счётчика

Однофазный индукционный счетчик

Основными составными элементами индукционного электросчетчика являются электромагниты напряжения и электрического тока. При их взаимодействии вместе с входящими в них магнитопроводами появляется электромагнитное поле. Через передаточное устройство поле воздействует на алюминиевый диск вращения.

Электромагнит тока при работе испытывает большие нагрузки, поэтому его обмотка изготовлена из проволоки большого сечения. Число витков не превышает тридцати. Проволока равномерно намотана на двух магнитах, которые с помощью зажимов подключены последовательно к сети.

Катушка напряжения параллельно подсоединена к сети и создает электромагнитное поле, прямо пропорциональное действующему напряжению. Обмотка катушки выполнена из тонкой проволоки сечением 0,1…0,15 мм². Число витков может достигать 12000, что позволяет создать индуктивное сопротивление больше, чем активное. Такое устройство позволяет уменьшить расход электроэнергии при работе счетчика.

Все компоненты механического однофазного электросчетчика размещены в пластмассовом корпусе. Данные по расходу электричества за текущий период выводятся на цифровой барабан. Интенсивность расхода энергии можно определить по величине скорости вращения диска.

Как работает индукционный счётчик

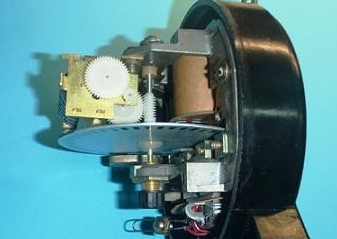

Внутреннее устройство индукционного счетчика

Алюминиевый диск индукционного счетчика электрической энергии является подвижным токопроводящим элементом, на который воздействует электромагнитное поле, создаваемое в катушках счетчика. В результате их действия возникает магнитное поле, переменное по направлению и действующее на диск, в котором создаются вихревые токи, совпадающие по направлению с магнитными потоками.

Между вихревыми токами и магнитными потоками происходит взаимодействие, которое создает вращающий момент, меняющийся по величине и приводящий во вращение алюминиевый диск.

Между вращающим моментом и суммарным магнитным потоком от двух катушек тока и напряжения создается зависимость, с учетом сдвига фазы на 90º и обратной связью.

Под воздействием вращающего момента диск крутится с частотой в зависимости от величины поступающей энергии. Ось диска связана со счетным устройством цифрового барабана, на котором отражается действительное количество потребляемой энергии.

Плюсы и минусы приборов

Дисковый электросчетчик старого образца имеет несколько преимуществ перед новыми электронными моделями счетчиков, которые активно внедряются в жилые дома:

• имеют высокую степень надежности;
• простая схема исполнения и принцип действия;
• стоимость электросчетчика старого образца ниже, чем электронного;
• безразличны к возможным перепадам напряжения электрической сети;
• обладают длительным сроком эксплуатации.

При низком классе точности электросчетчика потребитель может как переплачивать за электроэнергию, так и недоплачивать

В то же время электромеханические счетчики имеют и ряд недостатков, к которым относятся:

• Низкий класс точности учета электрической энергии, особенно при малых нагрузках.
• Для оплаты электроэнергии используется только один тариф, в то время как большинство электрических компаний предоставляет разную стоимость электроэнергии в дневное и ночное время.
• Возможность остановить вращение диска, и даже отмотать показатели назад, чем могут воспользоваться недобросовестные пользователи. Остановка диска возможна и в случае поломки.

Все недостатки, присущие индукционным изделиям, известны заводам изготовителям. Они постоянно работают над модернизацией и улучшением качества своей продукции, повышая класс точности и срок службы.

Однако особенности конструкции не позволяют в полной мере воплотить все эти полезные необходимые условия в устройстве. Поэтому на смену индукционным приборам приходят более совершенные, электронные.

Сколько энергии вам нужно?

Это – самый важный момент. Именно от ваших расчетов зависит установка счетчика электроэнергии в частном доме. Казалось бы, расчеты не должны ничем отличаться от тех, что проводят владельцы квартир в многоэтажках. Однако это не совсем так.

В частном доме потребление энергии неравномерно. Иногда оно вдвое-втрое выше, чем в квартире, иногда – намного ниже. Это зависит от времени года, погоды и других условий, ведь владелец частного дома сам решает, когда ему нужно греть воду или включать отопление, а за владельца квартиры это делают специализированные компании.

Поэтому нагрузка на счетчик может быть гораздо больше стандартной для многоэтажек, где она составляет в среднем 2-2,5 кВт. В частном доме нагрузка в 5, а то и в 10 кВт, — совершенно нормальное явление, и простым однофазным прибором учета, как в многоквартирном доме, в данном случае не отделаешься. Чаще всего нужен трехфазный.

Какой лучше нагревательный элемент для конвектора

Конвекционный электрообогреватель (конвектор) — это один из самых востребованных в стране бытовых приборов, который чаще всего используется как дополнительный источник тепла в помещениях различного назначения. Его популярность вызвана сравнительно невысокой ценой и простотой конструкции, которая, в отличие от масляных радиаторов и тепловентиляторов, обусловлена отсутствием промежуточного звена для передачи тепла. Основная и главная часть конструкции конвертора – нагревательный элемент. Какие бывают виды электронагревателей, чем они различаются, какие имеют плюсы и минусы, а также как проверить работоспособность ТЭНа – подробно в данном материале.

Установка несущей балки с вертикальными стойками

Следующий этап работы заключается в нанесении разметки на стену дома именно в том месте, где будут установлены балки.

Далее берём саморезы большого диаметра и аккуратно крепим деревянную балку к стене

В этом деле важно не повредить целостность стены, чтобы в будущем избежать обвала навеса.

Затем монтируем треугольную систему, чтобы дополнительно усилить деревянные балки и упрочнить всю конструкцию.

Двухтарифный счетчик электроэнергии: как им пользоваться?

Учетные приборы с дифференциальной системой тарификации оснащены электронным дисплеем. В зависимости от производителя устройства, счетчик показывает следующие данные:

• Текущая дата;
• Общий показатель;
• Дневной показатель;
• Ночной показатель;
• Текущее время.

При стандартной работе устройства, каждые 10 секунд вышеперечисленные данные автоматически (для некоторых моделей предусмотрены кнопки) переключаются между собой.

Как пользоваться прибором, рассмотрим на примере однофазного многотарифного счетчика «Меркурий» от компании «Инкотекс» (Москва). Цены на электроэнергию также возьмем московские.

На 1 марта 2018 для тарифной зоны «день» они равны 6,19 руб/кВт.ч, для ночного режима – 1,79 руб/кВт.ч:

Показатель	Обозначение	Использованная энергия, кВт/час	Стоимость, руб.
День	Тариф 1 (у других производителей он отображается как T1)	20,1	20,1 кВт/час * 6,19 = 124,42 руб.
Ночь	Тариф 2 (в других моделях обозначается T2)	15,2	15,2 кВт/час * 1,79 = 27,20 руб.
Общий показатель		35,3	151,63 руб.

А теперь, эти же показания считаем для одноставочного тарифа. Для Москвы на 1 января 2018 года это 5,38 руб/кВт.ч: 35,3 * 5,38 = 189,91 рублей. Экономия использования многотарифного прибора составила 20,1%.

Одна или две системы отопления

Классификация

О
течественные и зарубежные производители выпускают огромный ассортимент электросчетчиков. Разобраться поможет классификация устройств по следующим признакам:

• принципу работы (индукционные и электронные);
• количеству фаз или классу напряжения (одно,- и трехфазные);
• способу подключения (напрямую и через измерительные трансформаторы);
• количеству тарифов (одно-, двух,- и трехтарифные);
• типу тарификатора (внешний и внутренний);
• классу точности (0,2s; 0,2; 0,5s; 0,5; 1,0; 2,0; 2,5);
• измеряемому току (базовый, стартовый и максимальный);
• типу интерфейсов (импульсный, ИК порт, RS 232, RS 485, волоконно-оптическую линию связи, CAN, PLC-модем и GSM).

Устройство индукционного счетчика

Индукционный счетчик состоит из двух основных электромагнитов, они расположены между собой под острым углом в 90 градусов напротив друг друга. В магнитном поле находиться алюминиевый диск, именно он и показывает нам расход энергии.

Чтобы включить счетчик в цепь, необходимо его токовую обмотку соединить со всеми электроприемниками последовательно. Обмотка напряжения подключается параллельно. Во время прохождения электрического тока по обмоткам индукционного счетчика в сердечниках возникают переменные магнитные потоки, оно пронизывают алюминиевый диск и индуцируют в нем так называемые вихревые токи. Будет интересно узнать, какой счетчик лучше поставить в доме.

Вихревые токи взаимодействуют с магнитными потоками и создают усилия, с помощью которого и начинает крутиться диск. Диск непосредственно связан со стандартным счетным механизмом. В зависимости от частоты вращения диска и происходит учет потребляемой электрической энергии.

Следующим образом выглядит схема устройства электрического счетчика.

Сделаем небольшую расшифровку:

1. Обмотки тока.
2. Обмотки напряжения.
3. Механизм червячный.
4. Механизм счетный.
5. Диск из алюминия.
6. Магнит, который притормаживает работу диска.

Схему выше мы с вами уже рассмотрели, теперь посмотрите, как выглядит электрический счетчик в разрезе (вживую).

Если потребляемая электроэнергия большая, тогда используются трехфазные индукционные счетчики, принцип их работы схожий с однофазным.
Смотрите видео, как устроен электрический счетчик.

Устройство и принцип работы электрического счетчика

В этой статье мы вам расскажем устройство и принцип работы электрического счетчика, чтобы вам было проще воспринимать всю информацию, мы для вас подготовили основные схемы и изображения. С помощью них вы сможете узнать, из чего состоит электрический считчик, как он работает.

• Индукционные.
• Электронное.

Устройство индукционного счетчика

Индукционный счетчик состоит из двух основных электромагнитов, они расположены между собой под острым углом в 90 градусов напротив друг друга. В магнитном поле находиться алюминиевый диск, именно он и показывает нам расход энергии.

Чтобы включить счетчик в цепь, необходимо его токовую обмотку соединить со всеми электроприемниками последовательно. Обмотка напряжения подключается параллельно.

Во время прохождения электрического тока по обмоткам индукционного счетчика в сердечниках возникают переменные магнитные потоки, оно пронизывают алюминиевый диск и индуцируют в нем так называемые вихревые токи.

Будет интересно узнать, какой счетчик лучше поставить в доме.

Следующим образом выглядит схема устройства электрического счетчика.

Сделаем небольшую расшифровку:

1. Обмотки тока.
2. Обмотки напряжения.
3. Механизм червячный.
4. Механизм счетный.
5. Диск из алюминия.
6. Магнит, который притормаживает работу диска.

Схему выше мы с вами уже рассмотрели, теперь посмотрите, как выглядит электрический счетчик в разрезе (вживую).

Если потребляемая электроэнергия большая, тогда используются трехфазные индукционные счетчики, принцип их работы схожий с однофазным. Смотрите видео, как устроен электрический счетчик.

Устройство электронного счетчика электричества

Сейчас цифровые счетчики получили широкое применение, люди начали отказываться от привычных, ведь только такие могут похвастаться следующими преимуществами:

1. Нет частей, которые вращаются.
2. Можно делать учет электроэнергии по разным тарифам.
3. Малые размеры
4. Высокий класс точности.
5. Можно вести дистанционный учет электроэнергии.
6. Изменяются суточные максимумы нагрузки.

Следующим образом выглядит схема электронного счетчика:

Как правило, такие счетчики всегда работают только по одному тарифу. Однако, есть и те, которые считают на несколько тарифов, в одной статье мы уже рассматривали: стоит устанавливать двухтарифные счетчики. С ними вопрос спорный, есть масс особенностей, которые стоит брать в учет.

Вот мы с вами и рассмотрели устройство и принцип работы электрического счетчика, как видите, все довольно просто. Подробней на электрических мы останавливаться не стали, ведь произвести их ремонт или просто разобрать смысла нет. Этим должны заниматься только профессионалы.

Статья по теме: лучшие производители электрических счетчиков.

Принцип работы электросчетчика

Принцип работы

Устройство индукционного счетчика. (Для увеличения нажмите)

У индукционного счетчика имеется две катушки: тока и напряжения. Токовая катушка подключается последовательно, а катушка напряжения – параллельно.

Эти две катушки образуют электромагнитный поток. У токовой катушки он пропорционален силе тока, у катушки напряжения – сетевому напряжению.

Электромагнитное поле вращает алюминиевый диск, который с помощью зубчатой и червячной передачи соединяется со счетным механизмом и приводит его в действие. При работе счетчика наблюдается такая закономерность: «чем выше потребляемая мощность, тем быстрее вращается диск по оси».

Точный прибор – Меркурий 230

Электросчетчики Меркурий 230 выпускаются в более чем 20 модификациях, что дает возможность использовать их в самых разных условиях. Эти трехфазные устройства могут быть одно- или многотарифными, производить определение и учет активной и активно-реактивной энергии при прямом и трансформаторном включении. Данная аппаратура имеет импульсный выход и встроенный модем для передачи на расстояние поступающих сведений.

Межповерочные интервалы составляют 10 лет, а гарантийный срок составляет три года или 36 месяцев. Класс точности электросчетчика Меркурий у разных моделей отличается и находится в пределах от 0,5 до 2,0.

Счетчики Меркурий 230 могут выполнять диагностику своего внутреннего состояния, а полученные результаты выводить на экран. Функциональность и технические характеристики устройств гораздо выше, чем у других отечественных приборов аналогичного класса. Они успешно конкурируют и с зарубежными электросчётчиками. У различных моделей снятие показаний осуществляется практически по одному и тому же алгоритму и затем полученные данные отображаются на жидкокристаллическом дисплее. Поверх экрана располагается индикационная полоса, где отображаются рабочие режимы.

Остальные элементы также находятся на лицевой панели. Справа от дисплея установлены две кнопки: левая – ВВОД, правая – КОЛЬЦО. С помощью первой кнопки выполняются переходы между показаниями различных тарифов. Каждое действие задается путем кратковременного нажатия. Вторая кнопка помогает выбрать рабочий режим. Снятие показаний начинается с режима А, отметка которого в виде черточки будет светиться на полосе индикатора в соответствующем поле.

По готовности счетчика к снятию показаний, с правой стороны экрана будут отображаться единицы измерения – кВт/ч. Посредством кнопки ВВОД производится поочередное снятие показаний по разным тарифам: ДЕНЬ, НОЧЬ, ПОЛУ-ПИК. Полученные данные отображаются на левой части дисплея. Из общего результата отнимаются данные за предыдущий месяц, а получившаяся цифра и будет потребленной электроэнергией за отчетный период времени. На передней панели отображается название также указан и номер модели. После серийного номера идут цифры, соответствующие классу точности, току и напряжения для данной модификации.
