Правила устройства и безопасной эксплуатации поршневых компрессоров

Самые важные из правил безопасности при работе с поршневыми компрессорами. Нужно проводить постоянное наблюдение за тем, чтобы герметичность сборочных единиц была соблюдена, при том абсолютно всех единиц

Особенное внимание следует уделять тем сборочным элементам, которые вынуждены переносить сильное давление

Каждую смену необходимо осматривать предохранительные клапаны, и приборы, с помощью которых проводят замеры, а также и автоматику на предмет дефектов и неисправностей. Это важный принцип безопасности персонала и техники.

Вспоминать чистить фильтры для масла в системе смазочной циркуляции, равно как и приемную стенку насоса. Для этого нужно установить сроки, руководствуясь предписаниями в инструкции, но как минимум раз в 50 дней.

В видео рассказывается про эксплуатацию поршневого компрессора

Предназначение

Разработан передвижной компрессор для обеспечения необходимых работ там, где установить стационарный вариант невозможно, нецелесообразно. Конструкция кд собрана самодостаточной, требует пополнения топлива, периодического технического обслуживания, осмотра. Готов аппарат к действию сразу после доставки на место.

Крупногабаритный дизельный агрегат собирают на колесах для передвижения автомобилем (категория «Е» водительского удостоверения для дорог общего пользования).

Область применения

Дорожники, геологи, строители, нефтяники, ремонтники, автомобилисты используют передвижной дизельный компрессор по такому назначению:

• стабильная работа инструмента (молотки, буры, гайковерты, пескоструйки, шлифовальные машинки, щетки роторные);
• обдувка, очистка поверхностей, труднодоступных мест;
• покрасочные операции;
• пневматический запуск крупного оборудования, машин;
• создание избыточного давления в системах для технологических нужд (опрессовка, проверка уплотнений, промывка);
• профилактическое обслуживание транспорта, в том числе, на полевых станах, по месту расположения бригад;
• заполнение баллонов, камер, надувных конструкций;
• перемещение чистых газов.

Топливо

Преимущества солярки в стоимости и устойчивым режимам двигателя, дали широкое применение дизельных двигателей в Вооруженных Силах.

В расчете затрат на выработку сжатого воздуха, при полностью выработанном эксплуатационном ресурсе, топливо составит 0,85 от всей цифры.

Функционировать дизельному оборудованию приходится в диапазоне температуры от +52°С до -40°С. Для возможности выполнения поставленной передвижной технике задачи, в солярку добавляют морозоустойчивые присадки.

Механический компрессор на двигатель автомобиля: плюсы и минусы

После появления первых ДВС главной задачей конструкторов и инженеров с самого начала стало повышение производительности силовой установки. Другими словами, основной целью является увеличение мощности двигателя. Как известно, самым простым способом становится решение физически увеличить рабочий объем двигателя и количество цилиндров. Двигатель «засасывает» из атмосферы больше воздуха, в результате можно сжигать больше горючего.

Решить задачу позволяет принудительное нагнетание воздуха в цилиндры под давлением. Для нагнетания воздуха на многих ДВС используется турбонаддув, еще одним решением является компрессор (нагнетатель механический). В этой статье мы рассмотрим, как устроен и работает автомобильный компрессор на двигатель, а также какие плюсы и минусы имеет компрессорный двигатель.

Читайте в этой статье

Органайзер из тетрапак-коробок

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Двигатель компрессора не запускается

Существует несколько вероятных причин, почему не запускается компрессор.

Если агрегат не запускается и не гудит, нужно проверить питающее напряжение с помощью индикаторной отвертки. Если фаза есть, соединения вилки с розеткой нормальные, стоит проверить предохранители, подверженные плавке.

Дефектные предохранители заменяют другими, но того же номинала. Нельзя устанавливать новые предохранители, рассчитанные на больший электрический ток. Если предохранители перегорают повторно, возможно есть короткое замыкание на входе в схему.

Компрессор может не запускаться из-за некорректности работы реле контроля давления или сбоя настроек уровня. Чтобы проверить так ли это, выпускают газ из баллона и запускают нагнетатель. Если двигатель работает, перенастраивают реле. Не работает – меняют необходимую деталь.

Двигатель не будет работать, при срабатывании автомата термозащиты, выключающий питание из-за перегрузки поршневой системы. В этом случае ремонт компрессора своими руками заключается в том, чтобы дать мотору остыть 20 минут, после чего работа агрегата придет в норму.

Как устроен компрессорный холодильник

«Атлант», «Стинол», «Индезит» и другие модели оснащаются компрессорами, которые запускают процесс охлаждения в камере.

Основные составляющие части:

• Компрессор (мотор). Бывает инверторным и линейным. Благодаря запуску мотора фреон передвигается по трубкам системы, обеспечивая охлаждение в камерах.
• Конденсатор — это трубки на задней стенке корпуса (в последних моделях может размещаться сбоку). Тепло, которое вырабатывает компрессор во время работы, конденсатор отдает окружающей среде. Так холодильник не перегревается.

• Испаритель. Здесь фреон закипает и переходит в газообразное состояние. При этом забирается большое количество тепла, трубки в камере охлаждаются вместе с воздухом в отделении.
• Вентиль для терморегуляции. Поддерживает заданное давление для движения хладагента.
• Хладагент — это газ-фреон или изобутан. Он циркулирует по системе, способствуя охлаждению в камерах.

Важно правильно понимать, как работает техника: она не вырабатывает холод. Воздух охлаждается благодаря отбору тепла и его отдаче окружающему пространству

Фреон проходит в испаритель, поглощает тепло и переходит в парообразное состояние. Двигатель приводит в действие поршень мотора. Последний сжимает фреон и создает давление для его перегонки по системе. Попадая в конденсатор, хладагент остывает (тепло выходит наружу), превращаясь в жидкость.

Переходя в фильтр-осушитель, хладагент избавляется от влаги и проходит по трубкам капилляра. После чего снова попадает в испаритель. Мотор перегоняет фреон и повторяет цикл, пока в отделении не установится оптимальная температура. Как только это случится, плата управления посылает сигнал пускозащитному реле, которое отключает двигатель.

Электрический двигатель поддерживает функционирование холодильника. За счет перемещения хладагента компрессором, излишки тепла выводятся наружу, и на каждом из участков системы поддерживается оптимальное давление. Существуют двухкомпрессорные модели, в которых один компрессор отвечает за холодильную камеру, а второй за морозильную.

Такие холодильники удобно размораживать: можно отключить только морозилку, а продукты из неё переложить в холодильник на время разморозки.

Комплектация и назначение элементов поршневых компрессоров для холодильника

Если вы заглянете за ваш холодильник, то сможете увидеть там небольшой черный металлический бачок с приплюснутым воротом, от которого отходят несколько трубок.

Это и есть компрессор. Его кожух герметичен, а подводящие медные трубки выведены к решеткам охлаждения холодильника, размещенным на его задней панели.

Внутри кожуха находится механизм компрессорной установки, состоящей из мотора, поршневого цилиндра с прилегающим к нему клапаном, креплений и медных трубок, витиевато закрученных вокруг самой установки. Таких трубок в современных компрессорах всего три. Две из них, расположенные рядом, отвечают за подачу и возврат в систему фреона, который постоянно циркулирует в системе под определенным давлением. Это давление и призван создавать компрессор.

Третья трубка обычно запаяна с конца.

Она находится на противоположной стороне от предыдущих, и через нее систему заправляют фреоном.

Эта трубка ведет к пластиковому глушителю, сглаживающему шум от поступающего в корпус фреона.

Двигатель компрессора чаще всего асинхронный, состоит из вертикально расположенных обмоток (статора) и подвижного якоря (ротора), к концу которого закреплен коленчатый вал с кулисой или шатуном, приводящей в движение поршень. Корпус двигателя объединен с цилиндром компрессора, и размещен на независимой подвеске из четырех пружин, сглаживающих вибрацию от двигателя, и делающих работу компрессора почти бесшумной.

Во время работы компрессора, установка вместе с двигателем достаточно сильно нагревается, и ее температура внутри кожуха может достигать порядка 100 °С.

Происходит это из-за нагнетаемого компрессором высокого давления для перегонки фреона, в среде которого вынужден работать двигатель. На дне кожуха располагается некоторое количество минерального или синтетического масла (около 200 гр), которое под температурой и давлением превращается в аэрозоль и смешиваясь с хладагентом, попадает в охладительную систему холодильника.

За подачу масла на подшипники, клапана и поршень компрессорной установки отвечает центробежный масляный насос, который располагается внутри вала ротора.

Пускозащитное реле, оснащенное термодатчиком, находится на внешней стороне кожуха компрессора и выполняет несколько очень важных функций:

• Регулирует подачу электричества на компрессорную установку;
• Отсекает подачу электричества на заклинивший ввиду каких-либо поломок двигатель компрессора, предохраняя обмотку статора от перегрева и сгорания. Спустя некоторое время происходит повторная подача, и в случае неполадки, отключение;
• Предохраняет проводку от возгорания в случае перегрева контактной группы, и подведенных к ней проводов. Крайне полезная функция, поскольку по вине возгорания проводки до сих пор происходит огромное количество бытовых пожаров.

Видео: безмаслянные компрессоры

Чтобы винтовой компрессор выдавал сжатый воздух абсолютно без масла, оно не должно использоваться для уплотнения роторов, и охлаждения. То есть в камеру сжатия масло не впрыскивается. Чтобы такой агрегат успешно работал и не нагревался, к изготовлению винтов предъявляют повышенные требования. Степень сжатия уменьшается, по сравнению с масляными, в 3 – 4 раза.

Безмасляные компрессоры уступают масляным по всем параметрам, кроме одного – чистоте сжатого воздуха. Поэтому если покупателю не нужен абсолютно чистый сжатый газ, лучше брать масляный компрессор.

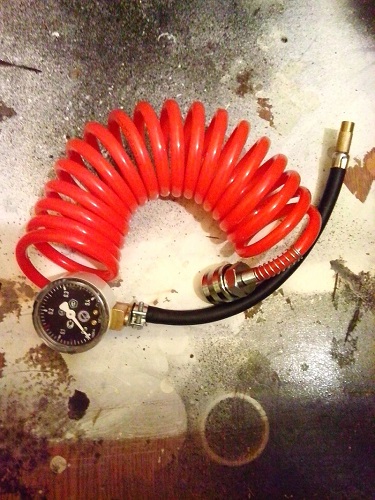

Как поменять манометр в компрессоре

Замена манометра на автомобильном компрессоре потребуется в случае выхода его из строя. Данный измерительный прибор может быть установлен отдельно от агрегата, на шланге, или на головке цилиндра.

Если манометр показывает неправильные значения или вообще не работает, его следует открутить, и купить аналогичный, с соответствующей резьбой и шкалой.

Совет! Чтобы не ошибиться при покупке нового манометра, рекомендуется его взять с собой и попросить продавца подобрать аналог.

В некоторых случаях подобрать подходящий прибор бывает затруднительно. Выйти из данной ситуации просто: приобретите манометр для автомобильного компрессора и тройник с подходящей к нему резьбой. Закрепите манометр с тройником на конце шланга, как показано на следующих фото.

Совет! Рекомендуется приобретать манометр с установленным на нем клапаном. Он будет полезен в случае, если давление в шинах будет превышено. Чтобы немного спустить воздух с колеса, потребуется лишь нажать на кнопку манометра.

Обслуживание компрессора

Периодическая профилактика и следование простым правилам, которые указаны в инструкции по эксплуатации к устройству, заметно увеличат срок службы оборудования. В момент покупки компрессора обязательно нужно удостовериться в наличии паспорта, гарантийного талона и заводской описи комплектующих. Иначе сервисный центр может отказать в обслуживании.

1. Запуская агрегат в первый раз, в обязательном порядке проверяем масло посредством измерительного щупа. Смазку (технический состав) выбирать с оглядкой на инструкцию по эксплуатации. После запуска даём поработать двигателю 10-15 минут вхолостую.
2. Масло меняется на новое после 500 часов работы (ведём книгу учёта). После слива отработки ёмкость очищается от скопившейся грязи.
3. Перед использованием инструмента необходимо понизить давление до нормы, если оно сильно завышено.
4. Воздушный фильтр нужно чистить как минимум 1 раз в неделю. Многие производители рекомендуют менять его каждый квартал, особенно при активной эксплуатации оборудования.
5. В конце каждого рабочего дня необходимо сливать скопившуюся воду из ресивера.
6. По окончании работ воздух стравливается, а оборудование полностью обесточивается.
7. При длительном простое компрессора площадку и подвижные детали воздушного клапана нужно смазать.
8. Содержать устройство в чистоте. Попадание грязи в систему чревато не только потерей давления, но и выходом из строя основных элементов компрессора.

Типы поршневых компрессоров

Выше был показан самый простой компрессор одностороннего действия. Намного эффективнее компрессор двустороннего действия.

Поршневой компрессор двустороннего действия

Как видим из рисунка, для всасывания и нагнетания воздуха, используется движение поршня как в одну, так и в другую сторону. Когда слева газ сжимается и соответственно нагнетается, справа идет всасывание. И наоборот. Производительность увеличивается почти в два раза. Чуть меньше, так как шток, толкающий поршень занимает некоторый объем.

Выше показаны одноцилиндровые компрессоры. Также производят двух, трех и более цилиндровые. Соответственно и мощность будет больше в два, три и более раз.

Двухцилиндровый поршневой компрессор

В таких агрегатах поршни ходят в противофазе. Этим достигается равномерность подачи воздуха. Также уменьшается тряска компрессора.

По расположению цилиндров бывают горизонтальные, вертикальные, угловые компрессоры.

Также различаются компрессоры по количеству ступеней сжатия. Вышерассмотренные компрессоры были одноступенчатыми. Бывают также и двух, трех и более ступенчатые.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

электрического двигателя, который приводит в движение привод компрессорного блока;

• камеры сжатия, на которой установлено 2 клапана;
• резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
• штока, соединяющего поршень с мембраной;
• поршня, соединенного со штоком и шатуном;
• шатуна и кривошипа;
• картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом. Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

• электродвигателя, приводящего в движение привод аппарата;
• камеры сжатия (цилиндра) с впускным и выпускным клапанами;
• воздушного фильтра;
• поршня, имеющего уплотнительное кольцо;
• КШМ, состоящего из шатуна и кривошипа;
• картера, в котором размещается КШМ;
• манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Дизайнер кухонь и корпусной мебели

Что такое нагнетатель на авто? Его виды и детальный разбор нюансов

Важную роль для возрастания мощности играет качество подаваемой в двигатель воздушно-топливной смеси (ВТС). При помощи нагнетания в нее воздуха мощность можно увеличить до 50% . Это достигается с использованием нагнетателя, добавляющего объем воздуха в двигатель.

Виды нагнетателей

• Механический. Устройство использует механическую силу, возникающую при движении коленвала;
• Турбонаддув. Используется нагнетатель, приводимый в действие «выхлопами»;
• Электрический. Приводится в движение при помощи электрического тока от генератора и аккумулятора;
• Комбинированный. Использует в своем действии несколько предложенных выше схем.

История создания

Поршневые устройства изобретены немецким ученым Отто фон Герике более трех веков назад, первые образцы приводились в действие человеком. Паровой аппарат появился на рубеже 19 века в Англии и применялся при добыче угля. Применение паровой машины было сопряжено со значительными рисками и высокой аварийностью. Тем не менее распространение компрессоров способствовало развитию промышленности, вытеснило ручной труд и повысило эффективность производства.

Наступление эры электричества позволило перейти от парового привода к электродвигателю. Прообраз винтовой машины появился в конце 19 века, создателем его признан немец Генрих Кригар. К середине 20 века в Швеции был запатентован образец устройства, являющегося основой для современных аналогов.

К настоящему времени оба типа компрессорной техники выпускаются ведущими мировыми компаниями. Современные установки оснащены дополнительными опциями, улучшающими работу оборудования. Но принципы действия остаются неизменными многие годы, поскольку оптимально подходят для длительной и бесперебойной эксплуатации.

Топ-3 лучших моделей

В обзоре лучших брендов и моделей, представленных на российском рынке, можно отметить отечественную продукцию, а также изделия украинских (например, Dnipro-M), белорусских и китайских (к примеру, Сталь КСТ-50) производителей. Чтобы помочь сориентироваться в многообразии выбора данного оборудования, приведем тройку лидеров рейтингов 2020 года в разных категориях.

1. ВИХРЬ КМП-300/50 – это один из лучших масляных аппаратов отечественного производства с прямым электрическим приводом, производительность которого достигает 300 литров. Значение его номинальной мощности – 2 кВт, ресивер – 50л. Этих показателей достаточно для применения в быту, частных мастерских и даже на небольших производствах. Дополнительные плюсы: регулятор давления, контур, защищающий от перегрева, небольшой вес (20кг) и транспортировочные колеса. Модель можно купить очень недорого (до 10 тыс.руб.).
2. Уникальными способностями обладает белорусский воздушный компрессор REMEZA ВК20Т-15-500. Он представляет собой группу профессионального безмасляного оборудования, обладающего лучшей мощностью (15кВт) и давлением (15 бар). Характеристики модели: двигатель – электрический трехфазный с ресурсом работы – 15-20 лет, ресивер – 500 л, уровень шумности – 77 дБ.
3. Среди компрессоров западных брендов стоит отметить двухпоршневой (двухцилиндровый) аппарат марки Fubag VCF 50 CM 3 от немецких производителей. Его характеристики: мощность электродвигателя – 2,2 кВт, значение рабочего давления – 9 атм., производительность – 300л, питание – сеть 200В, имеется ресивер и 2 манометра. Агрегат оснащен системами: защиты от перегревов и повторного автоматического пуска. Образец изготовлен с использованием высоких технологий и последних разработок, позволяющих применять его в достаточно жестких условиях, а также делающих конструкцию максимально простой для эксплуатации и обслуживания.

Заключение

Принцип работы компрессорного оборудования давно применяется в самых разных сферах. На данном же этапе развития в погоне за потребителем производители стремятся пересматривать и конструкции, и технико-эксплуатационные возможности таких агрегатов. В итоге появляется компрессор промышленный, в перечень задач которого входит обеспечение сложных операций гидроабразивной резки. Это мощные дизельные установки, которые внешне напоминают небольшие электростанции. С другой стороны, не теряет актуальности и малогабаритный компрессор, точечно обслуживающий малогабаритные инструменты – такие модели добавляют в функциональности, эргономике и степени автономности.
