Как правильно сделать вентиляцию в погребе?

Проверка на эффективность

1. Для этого зажигают спичку, следят за пламенем. По законам физики, огонь поддерживается кислородом, перенасыщенный углекислым газом воздух потушит пламя. Исходя из этого, делают выводы, насколько хорошо работает вентиляция.
2. Второй способ проверки — поднести бумажный лист к выходам труб. Пришедший в движение лист свидетельствует о правильной работе системы.

Влажность определяют с помощью стакана с водой. Запотевший стакан с холодной жидкостью оставляют на некоторое время в погребе. Если конденсат на стенках ёмкости испарился — система работает нормально. Иначе придётся корректировать работу, регулируя заслонки.

Для профилактики образования влаги рекомендуется держать ведро с известью, впитывающей конденсат, или обработать стены известковым раствором.

Для корректной работы вентиляции соблюдают все требования на всех этапах — и при проектировании, и при проверке работы системы. Правильно работающая вытяжка надолго сохранит качество продуктов, позволит избежать затхлого воздуха и чрезмерной влажности.

Вздутие живота у кроликов: симптомы, причина и лечение, видео, личный опыт

Схема вентиляции в погребе с одной трубой

Система с одной трубой применима только для небольших помещений, так как для хранилищ большой площади такого притока воздуха будет недостаточно для поддержки оптимальной температуры и влажности.

Оборудование

Для монтажа такой вытяжки понадобится труба, которую разрезают на две части и вставляют в заранее подготовленные каналы. Кроме того, вам понадобятся заслонки или козырьки, чтобы можно было самостоятельно контролировать отвод теплого воздуха и поступление свежего (рисунок 2).

В случае, если канал выводится не через стену, а через крышу, также необходимо установить козырьки, которые будут защищать внутреннее пространство помещения от проникновения дождевой воды.

Какой диаметр трубы нужен для вытяжки

Как правило, в качестве вытяжных каналов используют изделия диаметров 14 см. однако, если вы опасаетесь, что такой вытяжки будет недостаточно, вы можете подобрать модели большего диаметра.

При выборе необходимо учитывать площадь помещения. От этого будет зависеть не только диаметр самих труб, но и их количество. Так, для небольших подвалов достаточно одной или двух, а для больших хранилищ потребуется обустройство более обширной вентиляционной системы.

Правила установки воздуховодов

Если вы выбрали проветривание с помощью одного канала, вам следует учесть, что в подвале все равно придется обустраивать два воздуховода. Но, в отличие от приточно-вытяжной системы, их обустраивают не в противоположных частях помещения, а параллельно друг другу.

Рисунок 2. Схема проветривания с одним каналом

На каждом канале устанавливают заслонку, которая будет помогать контролировать обмен воздуха. В данном случае для отвода теплого воздуха достаточно открыть сначала один канал, а потом и другой – для поступления свежего кислорода.

Особенности окрашивания

Зная, чем можно покрасить пластиковые панели, как их для этого подготовить, какие подручные средства для этого использовать, можно приступать к процессу покраски

Обратите внимание на такие принципы:

• Малярные работы нужно начинать через час после колеровки краски.
• Перед началом окрашивания требуется определить вязкость состава и, при необходимости, развести краску чистой водой.
• Краска наносится исключительно краскопультом.

Следуя указаниям, как покрасить панели, можно добиться превосходного результата. В процессе работы нужно накрыть пленкой соседние с панелями поверхности, чтобы на них не распылялся лакокрасочный материал.

Необходимо подобрать оптимальные параметры краскопульта, диаметр сопла пистолета и рабочее давление, а также следить за толщиной наносимого слоя. Распылять краситель нужно слоем в 6 мм. Чем тоньше покрытие, тем быстрее оно высохнет.

Светлый пластик можно окрашивать в один слой, а темный лучше покрыть краской дважды. Для просушки нанесенной краски температура в комнате должна быть не меньше двадцати градусов тепла. Проверить, просохли ли панели, нужно не ранее, чем через шесть часов. Если цвет панелей не устраивает, лучше окрасить их акриловым составом.

Можно красить и масляными красками, однако они отличаются резким запахом. Зато их можно наносить кистью или валиком. Просто на время придется покинуть помещение, в котором применялась такая краска. Если практических навыков в выполнении такой работы нет, то лучше поручить покраску пластиковых панелей опытным в малярном деле специалистам, которые выполнят покраску быстро и качественно. От качества выполненной покраски зависит длительность эксплуатации окрашенных панелей и дизайн интерьера помещения, в котором они установлены.

Расчет воздухообмена с учетом тепла и влаги

При необходимости расчета воздухообмена, учитывающего устранение избыточного тепла, используется формула:

L=Q/(p•Cр•(t_у-t_п))

В которой:

• p – плотность воздуха (при t 20 °С равна 1,205 кг/м3);
• C_р – теплоемкость воздуха ( при t 20°С  равна 1,005 кДж/(кг•К));
• Q – объем выделяемого тепла в подвал, кВт;
• t_у – температура воздуха, удаляемого из помещения, °С;
• t_п – температура приточного воздуха, °С.

Потребность учета тепла, устраняемого при вентиляции, необходима для поддержания определенного температурного баланса в атмосфере подвала.

В подвалах частных домов часто устраиваются спортзалы. В этом варианте использования подвального помещения полноценный воздухообмен особенно важен

Одновременно с устранением воздуха в процессе воздухообмена удаляется влага, выделенная в него различными влагосодержащими объектами (в т.ч. людьми). Формула для вычисления воздухообмена с учетом выделения влаги:

L=D/((d_у-d_п)•p)

В которой:

• D – количество влаги, выделяемой при воздухообмене, г/ч;
• d_у – содержание влаги в удаляемом воздухе, г воды/кг воздуха;
• d_п – содержание влаги в приточном воздухе, г воды/кг воздуха;
• p – плотность воздуха (при t 20оС составляет 1,205 кг/м3).

Воздухообмен, включающий в себя выделение влаги, рассчитывается для объектов повышенной влажности (к примеру, бассейнов). Также выделение влаги принимается в расчет для подвальных помещений, посещаемых людьми с целью физических упражнений (к примеру, спортзал).

Стабильно высокая влажность воздуха значительно осложнит работу принудительной вентиляции подвала. Потребуется дополнение вентиляции фильтрами для сбора конденсированной влаги.

Нужна ли в погребе вентиляция

В первую очередь от того, насколько правильно удалось устроить вентиляцию в погребе, зависит срок хранения продуктов. В условиях недостаточного проветривания в помещении может скапливаться излишняя влага – первопричина всех основных проблем подвалов.

В условиях повышенной влажности на стенах, полу и потолке появляется конденсат, выступающий благоприятной средой для размножения плесени и прочих грибков. Капли оседают на деревянных и металлических конструкциях, провоцируя гниение и ржавчину. Более того, скопления влаги делают воздух более «тяжелым», потому свежие продукты в такой среде быстро придут в негодность.

Среди наиболее серьезных проблем, вызванных некачественной работой вентиляционной системы, значится скопления метана

Отсутствие системы воздухообмена может вызвать ряд серьезных проблем, которые будут выступать помехой в пользовании подвальным помещением. В связи с этим при строительстве цокольного этажа в погребе обязательно делают вентиляцию.

Видео описание

Как рассчитывается толщина фундаментной плиты?

Виды систем вентиляции погреба

Разработано несколько методов обустройства системы вентилирования в погребе: возможна установка готовых вентиляторов или можно организовать воздухообмен собственными силами.

Самодельная вентиляция в подвале применяется в бытовых условиях, а вот вентиляторы фабричного производства устанавливаются в больших хранилищах.

Вентиляция в частном доме или крупном хранилище бывает двух видов:

• принудительная система – заключается в монтаже вентиляторов. Они используются для обеспечения циркуляции воздуха в помещениях большого размера;
• при естественном типе вентилирования воздухообмен происходит без помощи приборов. Хозяева подвала могут только изредка включать  вентиляторы, чтобы просушить помещение.

Как работает система вентиляции, рассмотрим далее.

Особенности естественной циркуляции воздуха

Правильная и неправильная система естественной вентиляции погреба

Естественная вентиляция погреба обеспечивается благодаря разности температур в самом помещении и за его пределами. Возникают процессы, при которых свежий воздух снаружи начинает двигаться по трубам, вытесняя застоявшийся влажный воздух из погреба.

Основными элементами естественной вентиляции погреба являются:

• Приточная магистраль, имеющая на входе специальную защитную сетку.
• Вытяжной короб, предназначенный для выведения воздуха из подвала, и имеющий на выходе козырек, а в самом подвале – приспособление для накопления сконденсированной влаги.
• Продухи в области цоколя для обеспечения воздухообмена.
• Данная система вентилирования является довольно простой, но имеет некоторые недостатки. Во-первых, она не может обеспечить достаточно эффективную циркуляцию воздушных потоков. Во-вторых, интенсивность движения воздуха во многом зависит от погодных условий.

Способ монтажа будущей системы вентиляции нужно продумать на этапе его проектирования, чтобы не возникло непредвиденных осложнений. После проведения всех расчетов высчитывают пропускную способность магистралей с учетом параметров подвала.

Вытяжной короб уместнее всего установить в потолке, а выходное отверстие магистрали должно находиться на высоте как минимум 0,6 м от крыши сооружения.

Системы принудительного воздухообмена

Вытяжка в погребе с принудительной подачей воздуха предполагает использование вспомогательных вытяжных вентиляторов. Такие устройства могут оборудоваться фильтрами, нагревателями и регуляторами температуры.

Принудительная вентиляция в погребе включает следующие основные элементы:

• магистрали для транспортировки воздушных потоков;
• специальная установка, которая служит для нагнетания воздуха и позволяет контролировать скорость воздухообмена;
• датчики контроля температуры во время работы системы вентилирования;
• вентиляционные выходы;
• воздухозаборники;
• диффузоры;
• тройники.

У приточно-вытяжной системы вентилирования принудительного типа есть следующие преимущества:

• стабильная работа при любых погодных условиях;
• автоматика, позволяющая контролировать температуру и интенсивность воздушных потоков;
• возможность эксплуатации в больших по площади помещениях.

Такие системы не слишком востребованы, поскольку требуют существенных затрат на установку специального оборудования. К тому же их монтаж довольно сложен для непрофессионалов.

Монтаж системы принудительной вентиляции необходимо выполнять в соответствии с заранее разработанным планом. Вместе с тем нужно будет произвести расчет интенсивности воздухообмена и цикличности включения/отключения вентиляции.

Раскрой и изготовление

Как рассчитать вентиляционную систему для погреба?

Расчет надо проводить для определения 2 показателей:

1. Общий расход воздуха в кубометрах, который должен проходить через подвал за 1 час. Исходя из этой величины надо выбирать мощность вентилятора, если вытяжная вентиляция будет механической.

2. Площадь сечения воздуховодов. Исходя из этой величины — можно будет определить диаметр вытяжной трубы.

Расчет расхода воздуха (+определение мощности вентилятора)

Сначала надо рассчитать объем воздуха, который должен проходить через вентиляцию подвала за 1 час.

Для расчета используется простая формула: L = V x K, где:

• L – требуемый воздухообмен, м³/ч;

• V – объем подвала (для его расчета надо умножить длину, высоту и ширину помещения в метрах);

• K – кратность воздухообмена (сколько воздуха вентсистема должна прогнать за 1 час; выше мы упоминали о показателе в 1.5, но лучше брать чуть больше — с запасом: к примеру 1.8-2).

Пример расчетов:

1. Вычисляем объем подвала. К примеру, подвальное помещение имеет высоту в 2.3 м, длину в 6 м и ширину в 4 м. Перемножаем эти цифры: 2.3 х 6 х 4 = 55 м³.

2. Умножаем объем подвала на выбранную кратность (для расчетов возьмем 2): 55 х 2 = 110.

Получается, что вентсистема за 1 час должна прогонять 110 м³ воздуха.

Если вы хотите обустроить механическую вентсистему, то вытяжной вентилятор должен иметь такую производительность +20-30% сверху.

Расчет площади сечения воздуховода (диаметра труб)

Площадь сечения определяется по формуле: F = L / (S x 3600), где:

• F – сечение (площадь) вентиляционных отверстий, м²;

• S – скорость движения воздуха (для расчетов можно использовать значение от 1 до 1.5 м/с);

• L – воздухообмен, который мы вычислили в предыдущем пункте (возьмем 110 — как в примере выше).

Приведем пример расчетов по формуле: 110 / (1.5 х 3600) = 0.023 м².

Чтобы определить диаметр круглой вентиляционной трубы, далее надо использовать формулу: 2 x √ (F / π).

Выполним расчет: 2 х √ (0.0203 / 3.14) = 0.17 м = 17 см.

Получается, что для подвала площадью 24 м² и высотой помещения 2.3 м диаметр вытяжной трубы должен быть 17 см.

Общая площадь сечения приточных отверстий также должна быть не меньше этого показателя. Если приток осуществляется через 1 круглое отверстие — его диаметр должен быть 17 см. Если через прямоугольное или квадратное — его площадь должна быть не менее 0.02 м².

Устройство вытяжки в погребе

Существует несколько вариантов обеспечения микроклимата в хранилище при помощи вентиляции. Циркуляция воздуха может происходить естественным путем, а может – при помощи специальных вентиляторов. Кроме того, систему вентиляции можно оборудовать дополнительными устройствами, которые будут повышать эффективность ее функционирования.

Вентиляция погреба должна быть максимально эффективной

Основной элемент любой вентиляционной системы – это трубы. Их, как правило, две:

1. Вытяжная труба – через нее воздух выходит из помещения. Она монтируется в верхнем углу подвала, и она должна выступать над коньком примерно на 0,5 м. В вытяжной трубе может накапливаться конденсат, поэтому ее нужно дополнительно утеплять при помощи минеральной ваты или других материалов.
2. Приточная труба – служит для притока свежего воздуха в хранилище, монтируется в противоположном от вытяжной трубы углу. Отверстие приточной трубы должно располагаться примерно в 40-60 см от пола погреба, а ее внешний конец должен быть существенно приподнят над уровнем земли.

Кроме труб при обустройстве системы вентиляции воздуха используются заслонки, вентиляторы, дефлекторы, а также специальное климатическое оборудование, если это необходимо.

Как правильно сделать вентиляцию в погребе ‒ Материалы и инструмент для монтажа вентиляции

Из общего описания вентиляционных систем, приведенного выше, можно понять, что для обустройства эффективной вентиляции в погребе, потребуются:

• Стальные, пластиковые или асбоцементные трубы расчетного диаметра и длины;
• круглые отводы при наличии поворотов по линии вытяжки или притока;
• защитные козырьки или дефлектора для защиты оголовков;
• осевой вентилятор расчетной производительность с рабочей шириной лопастей соответствующей диаметру трубы;
• воздухораспределительные решетки жалюзийного типа.

Инструмент для устройства вентиляции в погребе

Набор принадлежностей для устройства вентиляции в погребе подбирается в зависимости от выбранного типа труб. Для пластиков он будет минимальным, состоящим из измерительной рулетки, карандаша, инструмента для резки, отвертки и молотка.

Стальные трубы дополнительно требуют наличия сварки, которую в данном случае модно заменить хомутовыми зажимными соединениями, но это обойдется дороже.

Выбор воздухообменных труб

Исходя из этого, можно сделать вывод, что самый недорогой и простой вариант — использование пластиковых канализационных труб диаметром 110, 150 или 200 мм. Стальной прокат обойдется намного дороже, а применение сварки усложнит монтаж.

Промышленный выпуск асбоцементных труб сейчас прекращен из-за экологической опасности материала. Поэтому даже, если вам удастся найти недорогие складские остатки, то с наличием соединительных муфт могут возникнуть проблемы. В результате система не будет герметичной и станет доступной для проникновения влаги.

Инструкция по монтажу вентиляции из пластиковых (канализационных раструбных) труб

Вентиляционные трубы из пластика, лучше всего, располагать внутри ограждающих погреб стен. Прокладка в грунте, за пределами строительных конструкций, возможна, но, в случае вспучивания, подвижки и простого проседания грунта, может привести к нарушению целостности системы. Поэтому, выполнять вентиляционные работы, следует во время возведения несущих стен, подвального помещения.

Пример расположения продухов
Приточная труба
Схема обустройства вентиляции

Расположение вентиляционных труб внутри погреба допускается, если система монтируется в уже построенном сооружении. В этом случае пробиваются отверстия в перекрытии, устанавливаются трубы, а все щели герметизируются цементным раствором с промазкой битумной мастикой. Для того, чтобы выполнить монтаж своими руками:

• Произведите расчет необходимого диаметра воздуховодов;
• начертите схему расположения мест прокладки и определите места возможных поворотов, отводами 15, 30, 45 или 90°;
• на основании схемы укомплектуйте материалами каждую линию, при этом учтите, что длина пластиковых труб может быть равна 0.5, 1, 2, 4 или 6 м;
• соберите трубопровод по всей, используя для облегчения работы специальную смазку и болгарку с диском по металлу для резки;
• поместите отводы в места поворотов линии;
• опустите собранный воздуховод в подготовленный канал, соединяя его установленными отводами;
• закрепите на стене в местах отверстий жалюзийные решетки;
• установите на оголовки козырьки или дефлектора.

Монтаж вентилятора в стационарное положение не производится, поскольку он будет создавать помехи для свободной циркуляции воздуха. Как вариант, на его корпусе закрепляются поворотные петли, на которых он ставится в рабочее положение, а когда не нужен, отводится в сторону. Другой способ предусматривает монтаж шпилек, на которых вентилятор фиксируется при необходимости.

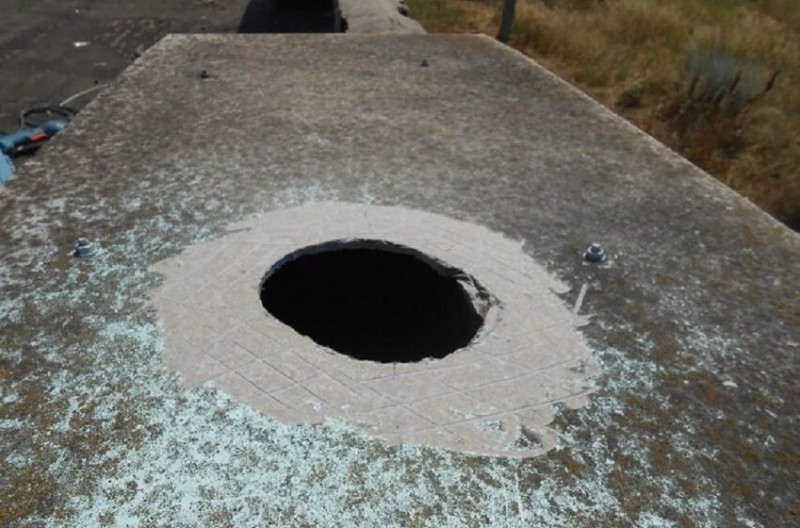

Отверстие
Установка направляющих
Фиксация трубы

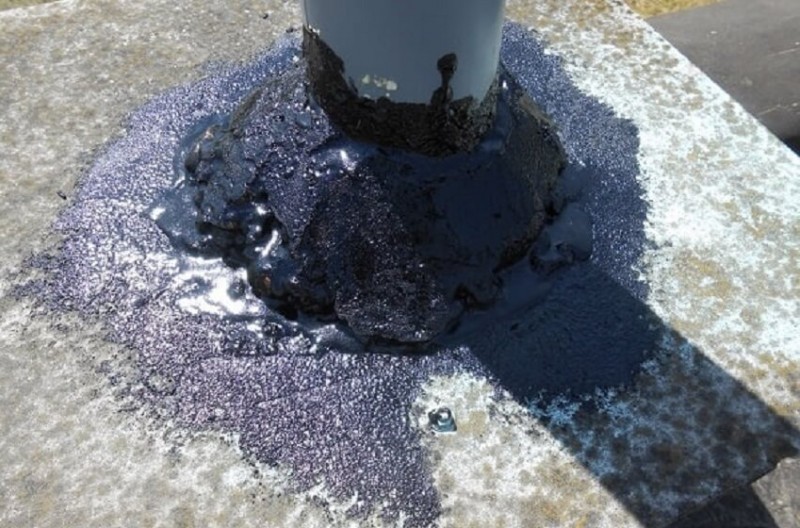

Заделка отверстия

Принципиальная схема организации воздухообмена

Как сделать вентиляцию в погребе? Работа системы вентиляции погреба может быть построена на физических принципах естественной циркуляции, принудительной вытяжки или совмещать оба эти способа. Для организации естественного притока и вытяжки в помещении предусматривается наличие двух отверстий. В верхней части погреба, для удаления воздуха, и в нижней, для его подачи с улицы.

Принцип естественной циркуляции

Воздухообмен происходит в результате способности более теплого воздуха подниматься вверх. Собираясь под потолком, он продолжает свое движение через имеющееся вытяжное отверстие и, далее, по вытяжной трубе, пока не выйдет наружу.

В результате вытяжка создает разряжение в погребе, которое обеспечивает приток свежего воздуха с улицы в нижнюю часть помещения.

Самая простая конструкция системы естественной вентиляции подвального помещения состоит из двух труб, край одной из которых находится на высоте 100-150 мм от пола, а второй на таком же расстоянии от потолка.

Работа естественной системы отличается высоким уровнем надежности, не требует контроля и расхода электроэнергии. Однако чем ниже температура на улице, тем кратность воздухообмена, а значит и приток холодного воздуха. Поэтому в сильные морозу вытяжное отверстие необходимо частично закрыть, чтобы не допустить вымораживания погреба и порчи хранящихся там продуктов.

Вентилирование погреба в летнее время

Главный недостаток вентиляционных систем с естественной циркуляцией заключается в ухудшении или нарушении воздухообмена в тех случаях, когда температура наружного воздуха на много выше чем в погребе. Нагретый воздух с улицы не способен опустить по притоку вниз в холодное помещение, а прохладный из погреба очень плохо поднимается вверх.

В эти летние дни для проветривания рекомендуется использовать механическую циркуляцию с периодическим включением осевого вентилятора. При этом вентилятор должен быть установлен именно на вытяжном отверстии. В этом случае требуемая мощность электродвигателя может быть значительно меньше.

Постоянная работа не требуется и чтобы не выключать вентилятор вручную рекомендуется установить в цепь размыкающее реле времени. В те дни, когда температура наружного воздуха будет ниже 10-15°C, от использования устройств принудительной вентиляции можно полностью отказаться.

Нужна ли вентиляция в погребе, и почему? (+видео)

Да, нужна, и обязательно. Любое помещение (не только жилое, но и подвальное) нуждается в воздухообмене.

В подвале вентиляционная система поддерживает нормальную влажность. В подвале она повышается очень быстро, особенно если:

• отсутствуют или некачественно выполнены наружные гидроизоляция и утепление подвала;

• идут сильные дожди;

• есть трещины в стенах погреба (через которые влага может проникать внутрь);

• из-за сильного перепада температур на стенах внутри образуется конденсат.

Что будет, если вентиляционной системы в погребе нет, или она работает плохо?

Если вентсистема в погребе не работает вообще, или работает недостаточно хорошо, владелец коттеджа столкнется с такими проблемами:

• воздух в подвале будет влажным, спертым — находиться в таких условиях человеку будет и неприятно, и вредно;

• из-за влажности будет быстро портиться внутренняя отделка подвала (если она есть) и напольное покрытие на полу первого этажа;

• быстрее будут разрушаться стены подвала, перекрытие между подвалом и первым этажом;

• пол на первом этаже может быть мокрым (если перекрытие тонкое, и отсутствует его утепление и гидроизоляция);

• если в погребе хранятся продукты (к примеру — картошка, яблоки, морковь, и прочий урожай), или изделия из дерева, ткани, металла — они будут быстрее портиться из-за влажности;

• в комнатах первого этажа может появиться неприятный запах из-за гниющих в погребе продуктов).

Зачем нужна вентиляция в погребе?

Вентиляция — это воздухообмен в помещениях. Она обеспечивает поддержание требуемых технологических и гигиенических параметров воздуха. Она работает в результате естественного движения воздуха.

Сегодня на рынке представлено большое количество вентиляционных систем для различных типов помещений. Эффективная приточно-вытяжная вентиляция крайне важна для любого погреба. Она сохранит как помещение, так и урожай.

Правильная приточно-вытяжная вентиляция будет подавать воздух под закрома. Специальные каналы выводят воздух через так называемые шахты.

Рассмотрим основные преимущества:

• Сохранение урожая. Овощи и фрукты будут храниться при правильной температуре. Естественный воздухообмен будет способствовать долгому хранению плодов.
• Исключение возможности возникновения пожаров. Если в подвале нет правильной вентиляции, тогда в нём появляется влага. А влага способствует появлению различных продуктов гниения (метан). Пожар может возникнуть при повышенном содержании метана. Кроме этого, влага способствует появлению углекислого газа. Если в воздухе содержится большое количество углекислого газа, то человек может потерять сознание.
• Исключение возможности появления плесени и других грибков.
• Предотвращение появления влаги.
• Обеспечит сохранность всех конструкций и материалов.
• Обеспечит сохранность всех коммуникаций дома.

Расчет воздухообмена в подвальном помещении

Прежде чем заниматься поиском вентиляционного оборудования и планировать расположение вентканалов в подвале, требуется определить потребности в воздухообмене. В упрощенном формате, т.е. без учета возможного содержания вредных веществ в атмосфере подвала, воздухообмен в нем вычисляется по формуле:

L=V_подв • K_р

В которой:

• L – расчетная потребность воздухообмена, м3/ч;
• V_подв – объем подвального помещения, м3;
• K_р – минимальная кратность воздушного обмена, 1/ч (см. ниже).

Полученное значение воздухообмена позволит установить мощностные характеристики системы принудительной вентиляции подвала.

Расчет воздушного объема подвального помещения производится умножением высоты, ширины и длины

Однако для расчета формулы требуются данные по воздушному объему помещения и кратности воздухообмена.

Первый параметр вычисляется так:

V_подв=A•B•H

Где:

• A – длина подвала;
• B – ширина подвала;
• H – высота подвала.

Для определения объема помещения в кубических метрах результаты замеров его ширины, длины и высоты переводятся в метры. К примеру, для подвала шириной 5 м, длиной 20 м и высотой 2,7 м объем составит 5 • 20 • 2,7 = 270 м3.

Потребности в воздухообмене данного помещения прямо зависят от числа людей, находящихся в нем. Также учитывается степень физической активности посетителей

Для просторных подвалов минимальная кратность воздухообмена K_р определяется из расчета потребностей одного человека в свежем (приточном) воздухе за час. В таблице представлены нормативные потребности человека по воздухообмену в зависимости от использования данного помещения.

Также воздухообмен можно рассчитать по числу людей, которым предстоит находиться (к примеру, работать) в подвале:

L=L_чел•N_л

Где:

• L_чел – норма по воздухообмену для одного человека, м3/ч•чел;
• N_л – расчетное количество людей в подвальном помещении.

Нормами утверждаются потребности человека в 20-25 м3/ч приточного воздуха при слабой физической активности, в 45 м3/ч при выполнении несложной физической работы и в 60 м3/ч при высокой физической нагрузке.

Ссылки

Устройство вентиляционных систем

Принцип действия довольно прост. Для его реализации достаточно приводящего и отводящего канала благодаря которым осуществляется конвекция.

Вентиляция состоит из 5 основных элементовИсточник pog.cetiloxa.ru.net

Вся система состоит из 5 элементов:

1. вытяжная труба;
2. защитные сетки (2, 6);
3. вентиляционное отверстие;
4. приточная труба;
5. вентилятор с регулируемыми решетками.

Электрический мотор может отсутствовать, но он гарантирует регулярный воздухооборот. Если обустройство выполняется для жилой площади, то еще используют очищающие фильтры и теплообменники для повышения комфорта.

Мощный мотор гарантирует независимость вентиляции от перепадов давления воздухаИсточник sv.decorexpro.com

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Особенность воздухообмена в погребе зимой

Снаружи воздуховод защищается сеткой

В погребах вентиляционная система состоит из труб, количество их зависит от размера погреба. На небольших площадях достаточно 1 трубы с двумя клапанами-задвижками. С помощью них, можно регулировать выведение воздуха и его поступление.

Вентиляция погреба на зиму требует определенного обслуживания – перед сезонными изменениями рекомендуется утеплить короб минеральной ватой и накрыть гидроизоляционным материалом. Это обеспечит нормальную бесперебойную работу вентиляционной системы.

В морозные дни циркуляция холодного воздуха происходит быстрее, поэтому в помещении может резко понизиться температура. Из-за этого рекомендуется регулировать задвижки на приточной и вытяжной трубе. В сильные морозы задвижки перекрываются. В зависимости от температурных перепадов закрывать ли вентиляцию погреба зимой частично или полностью владелец решает самостоятельно с учетом особенностей конкретного объекта.

Иногда даже при хорошем утеплении вентиляции, зимой на вытяжной трубе может образоваться иней или намерзать конденсат. Естественно это будет препятствовать нормальной циркуляции воздуха. Можно сделать эту часть трубы съемной, чтобы было легче производить очистку. Как вариант на конце трубы можно установить колено.

Самостоятельное формирование различных видов проветривания

Прежде чем решить, как сделать вентиляцию в подвале, стоит определить ее основное назначение, учесть природные условия данного района, произвести предварительный расчет материальных расходов.

Необходимо предусмотреть специальные каналы под вентиляционные трубопроводы еще на этапе формирования фундамента.

Правильная вентиляция погреба подразумевает использование труб одного диаметра с соответствующим их размещением на противоположных стенах (либо углах).

Естественный способ проветривания

Зачастую проблем, связанных с тем, как правильно сделать вытяжку в погребе данного типа, не возникает. Для ее формирования не нужно обладать специальными знаниями и тратить дополнительные средства.Оцинкованные трубы для вентиляции

Изначально в цоколе основания дома создаются продухи, закрываемые решеткой для предотвращения попадания в них мелких животных. Если такие отверстия оснастить дверными заслонками, то они станут контролируемыми.

Естественный способ проветривания – это вентиляция погреба с двумя трубами. Одна из них работает на приток воздуха и монтируется внизу, а вторая – на его вытяжку и располагается вверху в подвале дома. Минимальное расстояние, выдерживаемое между ними, – 0,5 м.

Используемый материал

Перед тем как сделать вытяжку в погребе, необходимо приобрести необходимые составляющие:

• трубы из асбеста, ПВХ либо оцинковки. Последний вариант требует дополнительной обработки с целью предупреждения коррозии;
• уголки и переходники;
• цемент или другой раствор. Он необходим для заполнения образовавшихся пустот вокруг помещенных труб;
• крепежи;
• сетка из металла;
• молоток;
• перфоратор;
• шпатель;
• болгарка.

План и расчет при естественном способе проветривания

Предварительно составленная схема вентиляции погреба поможет грамотно учесть все особенности помещения и произвести расчеты.

Результативность данной системы зависит от выбранного диаметра трубопровода.

Ниже произведен пример расчета такой схемы проветривания:Цемент для заполнения отверстий вокруг труб

Пусть наше помещение имеет площадь 15 кв. м. Таким образом, получим:1 см диаметра трубопровода – 13 кв. см сечения. Следовательно, на 1 кв. м погреба потребуется 26 кв. см сечения.

• 15 кв. м*26 кв. см = 390 кв. см;
• D сечения трубы рассчитываем через формулу радиуса R. Он равен извлеченному корню из отношения S:П = 390:3,14 = 124,2 см, R = 11 см;
• D = 2R = 22 см.

Это облегченный вариант расчета, проводимый перед тем, как сделать вытяжку в погребе. Специалисты проводят более конкретные вычисления, учитывающие различные факторы.

Обустройство вентиляции погреба с двумя трубами

Монтажные проводят в несколько этапов. Первый из них является наиболее важным. Он включает в себя подготовку схемы вентиляции в погребе с двумя трубами. Если дом является объектом ИЖС, ее придется включить в проект переустройства и согласовывать в государственных инстанциях. В Жилищном кодексе РФ указано, что установка инженерных сетей является переустройством. Составлять проект, включающий в себя эти изменения, могут только ремонтно-строительные организации с соответствующей лицензией. На этапе проектирования составляется смета, проводится расчет количества материалов, устанавливается последовательность проведения работ.

Согласно разработанному плану из заготовок вырезают детали необходимой длины. Для этого используют дисковую пилу по металлу или дереву. Заусенцы удаляют ножом и зачищают наждачной бумагой.

Instagram @icepetri_kiv125

Instagram @icepetri_kiv125

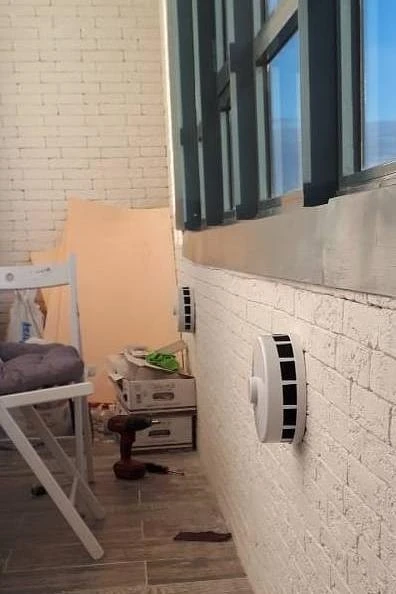

Приточный клапан с решеткой монтируют на внешнюю стену чуть выше уровня снега. Замерять его не обязательно — этот показатель берут из СНиПа. Воздуховод прокладывают вниз и выводят в помещение на высоте 20-40 см от пола. Отверстие во внешней стене вырезают с помощью круглой алмазной коронки соответствующего диаметра. В отличие от перфоратора она оставляет отверстие с идеально ровными краями, не нуждающимися в подравнивании и укреплении. Щели вокруг рукава замазывают цементным раствором, герметиком или холодной битумной мастикой.

Вытяжку размещают на потолке либо в верхней части стены. Чтобы проделать отверстие, используют алмазную коронку. Металлические детали стыкуют с помощью сварки. Соединения с пластиковыми сборными элементами помещают в муфты, установленные в стенах и перекрытиях, и замазывают герметиком.

Instagram @molodtsom.rf

Instagram @molodtsom.rf

Instagram @molodtsom.rf

Если планируется прокладка коммуникаций внутри дома, необходимо заранее продумать расположение рукавов. Чтобы они не мешали, их совмещают с основной вентиляционной шахтой либо прокладывают рядом с другими коммуникациями. Удобнее спрятать их в технический шкаф с открывающейся дверцей. Обычно такие шкафы находятся возле кухонь и санузлов. Их стараются не приближать к жилым комнатам, поскольку они являются источниками постоянного шума.

Детали крепятся к стенам и потолку с помощью металлических хомутов, установленных на шурупы с дюбелями. На горизонтальных участках создают небольшой уклон, позволяющий конденсату стекать в накопитель.

При прокладке канала в земле возникает опасность его смещения и разрушения. Грунт, содержащий суглинки, плохо пропускает воду. Во время продолжительных осадков и весенних паводков она скапливается в его толще, вызывая значительные деформации и приводя верхние слои в движение. Монтаж представляет меньший риск, если почва состоит из песка и камней, пропускающих воду.

Стенки, контактирующие с холодной землей, утепляют. Снаружи их оборачивают геотекстилем либо обматывают минеральной ватой, покрытой снаружи толстым слоем полиэтилена.

Когда основная часть готова, клапаны закрывают решетками, а на верхние трубы крепят козырьки и дефлекторы.

Итог

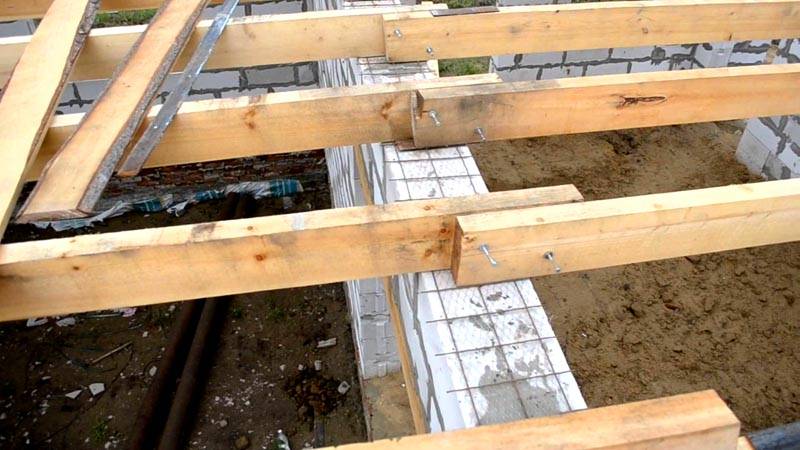

Сращивание двух балок перекрытия = снижение надежности

Для наглядности пользователю предоставлено видео расчета древесины для перекрытий.

Watch this video on YouTube
