Ручной заклепочник: выбор и использование инструмента

Плинтус напольный под подсветку заказать

Особенности работы с инструментом

Чтобы быстро научиться обращаться с заклепочником и с легкостью выполнять надежное соединение элементов, достаточно усвоить несложный порядок работы с ним:

Первым делом необходимо подобрать заклепки подходящего диаметра. Чаще всего используют крепежи диаметром от 2 до 4 мм. При работе с заклепками крупного диаметра потребуется специализированный инструмент, в качестве которого лучше всего подойдёт пневматический или пневмогидравлический клепальник.
В рабочей поверхности сверлится отверстие с учётом внешнего диаметра заклепки. В случае использования крепежа с потайной головкой нередко приходится предварительно выполнять зенкование поверхности, что позволяет сделать заклепку незаметной.
Перед работой в заклепочник следует установить шток с резьбой необходимого диаметра и уже на него накрутить резьбовую заклепку

Важно убедиться, чтобы заклепка была надежно закреплена, иначе во время монтажа она может открутиться.
Необходимо вставить крепеж в отверстие до упора, убедившись, что его головка плотно примыкает к поверхности материала.
Заклепочник располагают строго под прямым углом к поверхности и начинают оказывать усилие на рукоятку. Во время работы шток начнет перемещаться внутри инструмента, обеспечивая необходимое давление для деформации крепежа.
После установки заклепки следует вывернуть резьбовой шток из гнезда и удостовериться, что заклепка села в отверстие правильно

Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Как извлечь заклепку

Иногда бывают ситуации, когда крепеж был установлен неправильно или не в то место и его нужно удалить. Это можно сделать несколькими способами.

В первом случае потребуется дрель со сверлом несколько большего диаметра, чем внутренний размер резьбы. Во время установки заклёпки нужно следить за процессом и своевременно менять сверло на большего размера. Когда задача будет решена, крепёж разделится на две половины — головку и внутреннюю часть.

Также извлечь неправильно установленный крепеж можно путем стачивания головки. В решении этой задачи также поможет дрель, а когда головка будет разрушена, останется только выбить заклепку из посадочного места.

Нюансы монтажа

Перед монтажом крепежа особое внимание следует обратить на выбор его длины. Чтобы правильно рассчитать этот параметр заклепки, нужно сложить толщину материала и диаметр заклепки

К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм. После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт.

Заклепочник неслучайно пользуется большой популярностью, ведь он обладает такими достоинствами, как удобство в эксплуатации и практичность. Хотя домашние мастера очень редко делятся своими впечатлениями о практическом применении в бытовых условиях этого инструмента. Во многих строительных магазинах заклепочник является большой редкостью, не говоря о крепеже для него, который многие вынуждены заказывать через Интернет.

https://youtube.com/watch?v=N7tjWpsqOc0

Этот инструмент лишь недавно стал востребованным у населения. Чаще всего его применяют для выполнения надежного монтажа автомобильных номеров. Прекрасно он подходит и для установки ограждений из листовых материалов, а также крепления приборов учета электроэнергии на тонких стенках щитков. Этот метод монтажа смог превзойти по популярности даже такой распространенный вид крепления, как сварка, благодаря своей надежности. И в этом нет ничего удивительного, поскольку даже в условиях высоких нагрузок заклепки если и начнут разрушаться, то это не случится со всеми одновременно.

Пошаговая инструкция

После того, как пробойником в размеченном месте сделано аккуратное отверстие, продевается кнопка. Сверху насаживается кольцо фиксации. Обязательно проверьте, чтобы оно было установлено от себя по выпуклому краю кнопки.

Затем нужно изделие разместить на плотную поверхность. Это может быть деревянный брус или резиновая прокладка. Не пользуйтесь металлической основой, так как она способна деформировать поверхность кнопки при ударе пробойника. А это нам никак не подходит.

Пробойник вставляют в ножку кнопки и придавливанием разделяют ее на части (обычно четыре). Они должны лечь на кольцо фиксации. Останется только молотком вдавить эти лепестки металла в ткань. Для этого воспользуйтесь молотком, но будьте осторожны. Здесь не нужна грубая физическая сила, так как можно кнопку испортить. Достаточно будет небольших усилий.

На всякий случай купите несколько лишних бочек, вдруг у вас не получится с первого раза аккуратно забить лепестки штыря, и они сломаются. У начинающих мастеров такая беда не редкость.

Применение заклепок

Выбор конкретных параметров и разновидности крепежа определяется тремя основными критериями:

1. Обеспечения необходимой прочности соединения, с учетом дополнительных параметров и требований к шву;
2. Технологическими возможностями оборудования для работы с конкретным видом заклепочного соединения;
3. Экономической целесообразностью использования клепаного соединения;

Резьбовые гайки-заклепки

Способ соединения с помощью резьбовых заклепок сегодня можно назвать самым универсальным. Основная идея соединения заключается в остроумной идее фиксации тела заклепки в клепочном отверстии. Для этих целей используется заклепочник для резьбовых заклепок. Сама резьбовая конструкция представляет собой полую гильзу с внутренней резьбой.

При выполнении соединения эта гильза вставляется в просверленное отверстие и выравнивается таким образом, чтобы соединяемые части плотно прилегали друг к другу. После этого в резьбовое отверстие внутрь заготовки вкручивается стержень заклепочника. Передняя стенка гильзы фиксируется опорной поверхностью инструмента, не давая заклепке выйти из отверстия. Чтобы расклепать гильзу, стержень заклепочника перемещается с большим усилием в сторону опорной поверхности. Гильза при этом сминается и осаживается, тем самым образуя прочное неподвижное соединение.

Стержень заклепочника свободно выворачивается из тела втулки. Чаще всего применяются заклепки алюминиевые, латунные или медные. Использование последних ограничено высокой стоимостью, поэтому они устанавливаются в тех случаях, когда нужно обеспечить хороший электрический контакт между соединяемыми поверхностями.

К достоинствам резьбового заклепочного соединения относят ее «малотравматичность». При работе стержня заклепочника соединяемый металл не испытывает больших нагрузок или деформаций. Резьбовой втулкой легко соединять тонкостенный металл или профиль сложной конфигурации. Такой крепеж широко используется в сборке бытовой техники, в соединении отдельных узлов облицовки автомобилей, при изготовлении различного рода конструкций из профнастила.

Вытяжные заклепки

Недостатком резьбовых видов клепки является их высокая стоимость и относительно небольшая скорость выполнения соединений. Поэтому для случаев, когда соединяемые листы металла, профиля требуется соединить с использованием нескольких сотен или тысяч точек, применяют вытяжной вид заклепки.

Это могут быть стальные, латунные метизы, заклепки из алюминия, сплавов алюминия и кремния. В отличие от резьбовой, в вытяжной схеме деформация гильзы осуществляется с помощью стержня с утолщением на конце, запрессованного внутрь тела крепежной втулки. Как и в предыдущем случае, чтобы осадить тело заклепки, ее торец упирают в опорную поверхность заклепочника, после выравнивания центральный стержень с усилием вытягивают на несколько миллиметров. В результате стенки гильзы деформируются, образуя достаточно прочное неразъемное соединение. Хвостовик стержня чаще всего обламывается или обрезается по уровню среза гильзы.

Стандартные (вытяжные) слепые заклепки

Основным типом слепых заклепок, которые применяются в качестве конструкционных крепежных изделий, являются слепые заклепки с отрывным сердечником. У нас они получили название «вытяжные заклепки»

Стандарты и термины

В российской версии международного стандарта ISO, ГОСТ Р ИСО 14588-2005 официальным общим названием всех таких заклепок является: «заклепки „слепые“» (рисунок 4). В английской версии стандарта DIN 7337, уже замененного на европейские (международные) стандарты, этот вид заклепок назывался «break mandrel blind rivets», то есть «заклепки слепые, с отрывным сердечником». Американский отраслевой стандарт IFI 114, который был первым стандартом по таким заклепкам, называет их «break mandrel rivets», то есть «заклепки с отрывным сердечником». На практике и, часто, в технической литературе, эти заклепки называют «вытяжные заклепки».

Рисунок 4 — Термины по ГОСТ Р ИСО 14588-2005:

1 — корпус «слепой» заклепки, 2 — конец «слепой» заклепки, 3 — головка «слепой» заклепки, 4 — стержень «слепой» заклепки, 5 — сердцевина «слепой» заклепки, 6 — сердечник, 7 — головка сердечника, 8 — зона отрыва сердечника, 9 — хвостовик сердечника, 10 — конец сердечника.

Преимущества вытяжных заклепок

Тремя основными причинами применения вытяжных заклепок являются следующие:

• Низкая стоимость установки. Другие методы соединения материалов — сварка, винты, болты с гайками и сплошные заклепки — требуют большей затраты человеческого труда.
• Многообразие. Вытяжные заклепки имеют много типов, размеров и сочетаний материалов, чтобы удовлетворять специфическим конструкторским требованиям.
• Надежность. Правильно подобранная и установленная вытяжная заклепка способна выдерживать высокие механические нагрузки и жесткие климатические воздействия.

Ограничения вытяжных заклепок

Однако вытяжные — «слепые» — заклепки имеют свои ограничения:

• Прочность заклепок ограничена прочностными характеристиками применяемых в ней материалов и особенностями ее пустотелой формы.
• Может применяться только для соединения относительно тонких материалов.

Установка вытяжных заклепок

Слепые — вытяжные — заклепки устанавливаются в плотное отверстие, которое проходит через соединяемые материалы (шаги 1 и 2) — рисунок 5. Заклепочный инструмент, который называют заклепочником, захватывает хвост сердечника и тянет его на себя, удерживая при этом заклепку на месте (шаг 3). Когда сердечник вытягивается, он деформирует заклепку и формирует заднюю, слепую головку заклепки. В определенный момент сердечник обрывается и часть его вместе с головкой остается в заклепке (шаг 4). Образовавшаяся на задней части соединения головка заклепки прочно прижимает материалы друг к другу.

Усилие разрыва сердечника

Усилие, которое требуется, чтобы оторвать сердечник, задается количеством деформации, которая требуется для формирования задней головки заклепки, и диаметром паза (засечки) на сердечнике. Усилие разрыва сердечника задается таким образом, чтобы:

— во-первых, избежать возникновения слишком большого усилия зажатия, которое может повредить соединяемые материалы, и

— во-вторых, его величина была достаточной для выполнения плотного соединения материалов.

Материалы

Выше уже акцентировалось внимание на разнообразии материалов, используемых при производстве описываемых метизов. Однако стоит подробнее описать наиболее распространенные варианты исполнения заклепок с резьбой

И речь в данном случае идет о следующих важных моментах.

• Для универсальных крепежных элементов и при создании стандартных соединений используют, как правило, углеродистую сталь.
• Выбор в пользу «нержавейки» оправдан в ситуациях, когда требуется создание сочленений элементов конструкций, эксплуатируемых при высоких температурах и в условиях повышенной влажности.
• К основным отличиям алюминиевых заклепок относятся, прежде всего, выдающиеся антикоррозийные свойства и минимальный вес.
• Бронза будет оптимальным решением, если требуется использование крепежа из материалов с минимальными показателями искрообразования.

Помимо всего уже перечисленного, стоит отметить, что в отдельных случаях в качестве сырья применяют неопрен. Изделия из этого полимера являются самоустанавливающимися. В таких случаях отсутствует необходимость использования специального инструмента и оборудования.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?

Виды заклепок

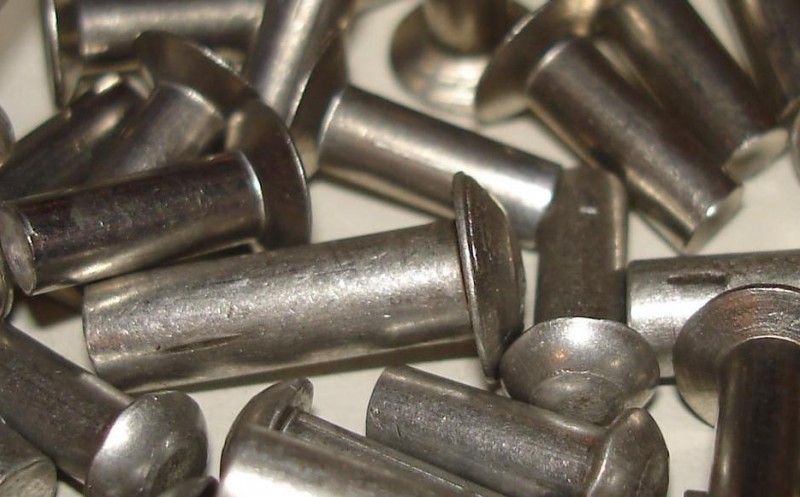

Что такое заклепка? Это цилиндрический стержень из пластичного металла (может быть полым или нет) с головкой определенной формы на одном конце. Эта головка называется закладной. В процессе установки, за счет сплющивания металла стержня со второй стороны, образуется вторая головка. Она называется замыкающей (закрывающей).

Могут быть составные заклепки (например, популярные вытяжные или винтовые), которые состоят из корпуса и стержня. Но суть от этого не меняется: закладная головка упирается в материал, а на другом конце, за счет пластичности металла, формируется вторая головка. Просто она формируется за счет того, что стержень вытягивается и расширенной частью сминает вторую часть.

Типы стержней и закладных головок

Заклепки отличаются формой головки и стержнем. По типу стержня они бывают:

• со сплошным стержнем (высокая нагрузочная способность, но тяжело устанавливаются);
• полупустотелые (часть стержня возле закладной головки сплошная, часть — пустотелая);
• пустотелые (головка и стержень имеют цилиндрическое сплошное отверстие, легко расклепываются, но высокие нагрузки не переносят).

Виды заклепок по типу стержня и закладной головки

Заклепки имеют следующие виды головок (на фото выше):

• Полукруглая (высокая и низкая). Иногда называется еще сферической. Наиболее надежные, создают прочный шов.
• Цилиндрической и конической (плоской). Применяются, если соединение находится в агрессивной среде.
• Потайная и полупотайная. Устанавливаются, когда крепеж не должен выступать над поверхностью. Наиболее ненадежное соединение, используется только при необходимости.

Рядом могут быть установлены разные заклепки

Каждый из видов закладных головок встречается с каждым типом стержня. Подбирают их в зависимости от планируемой нагрузки. На максимальные нагрузки нужны метизы со сплошным стержнем и полукруглой головкой. На не слишком нагруженные швы можно применять и пустотелые, но они не обеспечивают герметичности. Если важна такая характеристика, то ставят полупустотелые.

Зеленые обои в детской комнате

Принцип работы ручного заклепочника для заготовок из металла

В частных и промышленных мастерских широко востребован ручной заклёпочник, который предназначен для надёжного скрепления листовых материалов. Специалисты чаще всего применяют этот инструмент для листового металла, толщина которого не превышает 3 мм. Помимо этого, именно заклёпочник помогает своими руками и без лишних усилий прикрепить металлический лист к уголку либо профилю.

Краткое описание заклёпочника

Многие специалисты помнят, что ещё совсем недавно принцип соединения металла заклёпками отличался множеством недостатков и технических нюансов. Именно поэтому выполнить эту процедуру в домашних условиях было практически невозможно. Изначально стоит отметить, что сам процесс клепания сопровождался огромным количеством различных сложностей технологического плана, из-за чего выполнить качественное соединение было очень сложно.

Чтобы установить заклёпку в нужном месте мастера должны были приложить титанические усилия. Кроме того, не всегда можно было выполнить надёжное крепление с обеих сторон обрабатываемого материала. Именно поэтому специалистов часто интересовал вопрос, как закрепить заклёпку без заклёпочника, имея под рукой только подручные приспособления. Но на практике эта процедура отличалась особыми сложностями, так как развальцовка отнимает много времени и сил.

Несмотря на высокое качество соединений, которые были выполнены с помощью заклёпок, это направление было мало востребованным. Такая тенденция была связана ещё и с тем, что существовал большой риск травмирования.

На фоне этих минусов многочисленные специалисты из разных стран работали над тем, чтобы создать качественный и простой в использовании инструмент для решения таких задач. Благодаря этому в массовой продаже появился ручной тип заклёпочника, который отличается своей компактностью и многофункциональностью. Главное преимущество этого инструмента в том, что он гарантирует надёжное соединение металлических заготовок при минимальных усилиях со стороны мастера.

Качественный заклёпочный инструмент отличается своей универсальностью и простотой, использовать его очень просто. Он позволяет обеспечить беспрепятственный доступ к соединению, без каких-либо вспомогательных приспособлений. Отдельно стоит учесть, что для работы с заклёпочным приспособлением необходимо заранее просверлить небольшое отверстие в металлической заготовке для установки заклёпки. Фиксацию выполнит главный инструмент.

Специалисты утверждают, что специфика этой работы отличается своей простотой, благодаря чему с ней теперь может справиться даже новичок. Немаловажным остаётся и тот факт, что купить инструмент для клепания заклёпок можно по весьма доступной цене

Основные сферы применения

Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.

Виды заклепочных швов

Если говорить о способе соединения листов, то заклепочные швы бывают внахлест (один лист накладывается на другой) и встык. Стыковочные швы могут быть с одной или двумя накладками. С накладками более надежные, применяются в ответственных и нагруженных местах.

Виды заклепочных швов: внахлестку и в стык с накладками

По расположению заклепок:

• однорядные;
• двухрядные;
• многорядные.

Располагаться они могут друг напротив друга или в шахматном порядке. Швы могут быть прочными, плотными (герметичными) или прочно-плотными. Плотные выполняют с помощью эластичных прокладок, закладываемых между соединяемыми деталями. Прочно-плотные применяются, в основном, в котлах. Сейчас их чаще заменят сваркой.

Заклепочник резьбовой принцип его работы пошаговая инструкция

Самое надежное соединение обеспечивается при помощи резьбовых устройств. Принцип их работы достаточно простой, однако вызывает некоторое неудобство — каждую заклепку перед применением необходимо накрутить на концевую часть инструмента. Инструкция, как работают резьбовые приборы, имеет следующий вид:

1. Первоначально необходимо просверлить отверстие соответствующего диаметра в листовой стали — от 3 до 14 мм или М3-М14
2. Установить в головку инструмента соответствующего диаметра резьбовой наконечник (стержень)
3. Накрутить на наконечник резьбовую бобышку до упора
4. Установить заклепку в отверстия соединяемых элементов
5. Произвести заклепывание путем воздействия на рычаги (свести их друг с другом)
6. Далее для разъединения инструмента с полученным соединением понадобится произвести его вывинчивание
7. После этого соединение готово к применению, и в него можно вкрутить соответствующего диаметра болт

Для наглядности ниже представлено видео, на котором видно, что представляет собой резьбовой инструмент, и как происходит его применение.

https://youtube.com/watch?v=K8uBGFf7FDU%3F

Какими бывают?

Заклепки могут быть не только комбинированными, глухими и герметичными, но и изготовленными из конкретного материала. Технологические особенности данных приспособлений могут иметь различные особенности, которые у каждого производителя свои. На рынке периодически появляются новые виды, например, полупустотелая, поэтому потребитель сможет выбрать забивные, пустотельные, взрывные, с потайной головкой, цветные и черные, тяговые заклепки. А также широкий ассортимент крепежных элементов позволяет подобрать подходящий вариант для металла, профлиста, профилированного стального настила.

В настоящее время мастера используют такие типы заклепок, как:

усиленные – эти крепежные приспособления используют для соединения материалов с высоким рубежом крепости, в результате использования данных изделий можно получить очень надежное соединение; данный вид заклепок нашел свое место в машиностроении, авиации;

Обычные

Одними из первых заклепок считаются обычные, им характерна грибовидная форма. Этот тип приспособления имеет стержень с широкой шляпкой. Заклепки данного вида довольно надежны, но при этом характеризуются сложным монтажом. Применение данного крепежа актуально в том случае, когда нужно соединить две поверхности путем фиксации сквозной клепки.

Вытяжные с хвостиком

Применение вытяжных приспособлений востребовано при соединении двух металлических листов. Данные элементы крепежа способствуют надежности фиксации, даже если мастер имеет доступ только к одной стороне. Для того чтобы работать с вытяжными заклепками, требуется применение пневматического либо механического пистолета, а также можно использовать специальную насадку на шуруповерт.

Вытяжной тип приспособлений имеет вид длинного стержня из металла, на конце которого располагается трубчатая алюминиевая гильза. Возможно также использование другого мягкого материала при изготовлении данных товаров. Вытягивая стальной стержень, мастер может обнаружить деформацию гильзевого стержня, причиной такой ситуации является наличие маленькой шляпки, что препятствует выходу.

Популярность вытяжных заклепок обусловлена легкостью монтажа, а также дешевизной оборудования. Данный крепеж ценят за возможность соединения толстых и тонких деталей, даже при условии малой высоты гильзы относительно толщины заготовок. Заготовку стоит вставить и после этого затянуть хвостик. В результате данных манипуляций можно получить полноценное надежное соединение.Вытяжные метизы бывают двух видов.

• Открытые – это стандартные приспособления, имеющие в теле сквозное отверстие. Они довольно схожи с пустотелыми товарами. Их используют в том случае, когда к монтажу не предъявляют высоких требований относительно надежности и прочности. Такие изделия относят к наиболее востребованным на рынке товаров.
• Закрытые применяют в том случае, когда крепеж должен быть максимально герметичным. Такие заклепки препятствуют проникновению влаги, пыли и мусора внутрь крепежа.

Резьбовые

Резьбовую заклепку относят к самым дорогостоящим. Этот крепеж имеет вид пустотелой гильзы с нарезанной резьбой. Гильзу вставляют в подготовленное отверстие и закручивают стержень. Обычно данные приспособления изготавливают из алюминия, но бывают товары из меди и латуни. Для высокого качества соединения стоит не нарушать направления вытягиваний. Работу стоит проводить при помощи специального пистолета, но, как вариант, можно использовать болт и гайку. Такой тип заклепок характеризуется минимальной травматичностью. Нередко резьбовый вид заклепок используют во время процесса машиностроения, а также во время изготовления корпусной части электрической техники.

Согласно конструкционным особенностям этот метиз делится на множество разновидностей. Например, распорный вариант хорошо скрепляет мягкие и рыхлые поверхности. Многозажимное изделие приходится как нельзя кстати при работе с деталями разной толщины. При этом происходит формирование универсального узла.

Из Википедии — свободной энциклопедии

Разновидности заклёпок

На сегодняшний день существуют такие виды заклёпок из алюминия, как:

Под молоток. Это наиболее простой способ крепления двух элементов. Чтобы соединить две заготовки, в них проделывают отверстия, в которые вставляют заклёпку. Затем, используя молоток, крепёж расплющивают.

Пистонные. Имеют вид небольшой трубки, без шляпок. Минусы – более низкая прочность, плохо выдерживают ударную нагрузку, необходимость двухстороннего доступа. Используются для соединения пластика, кожи и т. п.

Закладные. Представляют собой крепежи пистонного типа с предварительно вставленным пуансоном. При установке стержень расплющивается, создавая 1 головку. Минус – требуется приложение значительных усилий на пуансон.

Вытяжные. Вытяжными заклёпками крепят тонкие детали, а таже детали с повышенной хрупкостью. Метизы такого типа имеют вид пуансона и гильзы. Для установки необходим отдельный инструмент. Могут быть закрытого, открытого типа. Также различают вытяжные крепления с высокопрочными головками – они способны выдерживать довольно большие нагрузки на разрыв и смещение.

Умывальник оцинкованный, 20 л с краном и крышкой

Мелкие рельефные узоры для шарфа

Инструментарий для работы с резьбовыми заклепками

Заклепать метиз помогают инструменты с ручным, электрическим либо пневматическим управлением.

1. Ручные заклепочники дешевле остальных. Просты в эксплуатации, идеально подходят для установки резьбовой заклепки в труднодоступным местах. Но малопроизводительны.
2. Электроинструмент может быть проводным, аккумуляторным, универсальным. С его помощью несложно клепать большое количество резьбовых заклепок за короткое время. Беспроводные заклепочники отличаются мобильностью.
3. Пневмозаклепочники характеризуются высокими эргономическими свойствами, значительным тяговым усилием с возможностью регулировки, отличной производительностью.

Кроме того, существуют особые насадки для шуруповерта, которые работают как настоящий заклепочник.

4 Монтаж вытяжных заклепок

Обычно при виде вытяжных заклепок вопрос, как использовать такие крепежные элементы, не стоит — конструкция крепежа проста и понятна.

Использование вытяжных заклепок

При монтаже важно иметь специальный заклепочный инструмент, который существенно упрощает и ускоряет процесс крепления. Сегодня такие инструменты выпускаются в достаточно больших количествах и моделях: пневмозаклепочники, механические заклепочники

Или можно приобрести электрический заклепочник. На худой конец, при отсутствии инструмента, можно использовать пассатижи.

Процесс монтажа происходит следующим образом. Дрелью просверливается отверстие в точке крепления, диаметр которого равен (на 0,1 мм меньше) диаметру крепежного элемента. Глубина отверстия должна быть равна длине цилиндра минус длина расклепочного участка. В отверстие стержнем к себе вставляется крепежный элемент, а затем заклепочным инструментом вытягивается стержень. После чего элементы скреплены.

50 фото-идей для балдахина в детскую

2 Как устанавливать заклепки?

Работать с заклепками при использовании описанного устройства просто. Вам необходимо в материале (здесь имеется ввиду профнастил и прожилина) проделать сквозное отверстие. В него вставить короткую часть заклепки. С обратной стороны она должна выступать не менее чем на 10 мм.

Проделывание сквозного отверстия заклепочником

А теперь на заклепку наденьте заклепочник и с силой придавите его к поверхности. Остается только нажать на рычаги. Устройство протянет проволоку заклепки, и отверстие заполнится металлом. Небольшой наплыв с обеих сторон в месте заклепки создаст удерживающую силу. Остается только несколько раз нажать на ручки заклепочника, чтобы обломить торчащий конец заклепки.

По такой технологии производится крепление всего листа профнастила. Расстояние между заклепками должно быть не более 30 см. Обычно для заборов рекомендуется использовать крепление через одну волну. Спорное мнение: частота использования заклепок определяется среднегодовыми показаниями розы ветров в вашей местности.

Крепление листов профнастила

Проще говоря, если скорость ветра в вашей местности бывает большой и случаются такие погодные издержки часто, то лучше заклепками обеспечить каждую волну. Работы в этом случае придется выполнить вдвое больше, зато вы обеспечите надежность забора. Помните, что листы профнастила обладают большой площадью («парусностью»), поэтому резкие порывы ветра легко деформируют их. В местах крепежа происходит обыкновенное истирание материала: заклепка (или саморез) становится тоньше, а отверстие в профнастиле увеличивается. Рано или поздно это приведет к повреждению целостности полотна.

Обзор видов

На данный момент в соответствующем сегменте современного рынка метизов представлен широкий ассортимент рассматриваемых приспособлений для крепежа. Производятся болты-заклепки, варианты с цилиндрическими бортиками, глухие и прочие резьбовые заклепки. С одной стороны это позволяет в каждом конкретном случае подобрать наиболее подходящие заклепки с учетом всех актуальных критериев. В то же время подобное разнообразие становится причиной определенных трудностей при выборе.

В первую очередь речь идет о материале, из которого изготавливаются заклепки, последние могут быть:

• стальными;
• сделанными из «нержавейки»;
• медными;
• выполненными из алюминиевого сплава.

По виду резьбы

В данном случае речь не идет о приспособлениях с наружной резьбой. Имеются в виду два варианта исполнения заклепок с внутренней резьбой.

• Гаечные с резьбой от М4 до М8, предназначенные для неразборного соединения. Целесообразнее устанавливать при отсутствии доступа к обратной стороне деталей.
• Винтовые с резьбой от М3 до М16, с помощью которых создается разборное соединение.

По типу головки

Кроме материала изготовления и особенностей резьбы, описываемые крепежные приспособления делятся на виды с учетом особенностей головки. Существуют две категории моделей.

1. С плоскими головками – применяются на небольших по площади поверхностях.
2. С потайными головками – устанавливаются при необходимости создания минимально заметных соединений.

По профилю ножки

С учетом данного параметра все представленные в продаже крепежные приспособления можно разделить на следующие три типа.

1. Гладкие, которые рекомендуется использовать при необходимости соединения элементов конструкций, выполненных из мягких и хрупких материалов.
2. Рифленые – заклепки с резьбой, предназначенные, ориентированные на выполнение монтажных работ, связанных с креплением более твердых материалов. Подобная обработка поверхности позволяет минимизировать возможность проворачивания ножки.
3. Шестигранные – еще одна категория изделий, рассчитанная на прочные материалы. Профиль в данном случае практически полностью исключает возможность проворота заклепки в процессе ее установки и фиксации.

По виду бурта

Принимая во внимание особенности данной части метизов, следует отметить, что существуют заклепки со следующими типами буртов

• Цилиндрические.
• Потайные.
• Уменьшенные.

Выбор в пользу моделей с потайным или уменьшенным буртом делают, если требуется максимально уменьшить зазор между соединяемыми деталями. Также необходимо помнить о нескольких важных моментах в контексте подготовки деталей и нюансов выполнения монтажных работ. В соответствии с актуальными правилами и нормами, перед установкой любых типов заклепок всегда выполняется зенковка посадочных отверстий.

По назначению

Сейчас на рынке можно найти практически любые резьбовые заклепки, включая модели для пластика, а также рассчитанные на использование при монтаже заклепочника. С учетом назначения можно выделить следующие разновидности моделей:

• с повышенной электропроводностью;
• с усилием, обеспечивающим возможность растяжения или же вдавливание;
• предназначенные для создания максимально герметичных соединений;
• имеющие головки увеличенных размеров;
• с дюймовой резьбой;
• имеющие на поверхности специальные метки, рассчитанные на быструю визуальную идентификацию;
• с качественной и эффективной виброизоляцией.

Что такое клёпка

2 Способы применения – как соединить 2 пластины?

Прежде, чем использовать заклепки, нужно знать, как правильно клепать те или иные детали. Существует немало способов соединения, но делятся они, как правило, на 3 вида. Прочные крепежи используются исключительно там, где присутствуют определенные нагрузки. Герметичные, как это понятно из названия, нужны для того, чтобы обеспечить герметичность в местах соединения листов или каких-либо деталей. И, наконец, прочно герметичные выполняют обе функции. Следует отметить, что для второго типа, то есть для герметичных заклепок, закладные головки делают усиленными.

Вытяжные заклепки

Наиболее распространенный способ соединения – внахлест, при этом применяется он не только к листовому прокату, но и к деталям сложной формы. Этот вариант также называют односрезным. Под воздействием разнонаправленных нагрузок, например, при растягивании, такой шов может легко деформироваться. Более прочным является соединение встык, с использованием одной или двух (по обе стороны от шва) накладок, но такой вариант, называемый также многосрезным, сильно утяжеляет конструкцию и приводит к большему расходу материала. Установка заклепок при крепеже может быть цепной или шахматной, вторая более надежная, но очень трудоемкая.

Комментарии
