Забор и ворота с калиткой из профнастила: пошаговая инструкция установки своими руками

Содержание:

Изготовление ворот

Привариваем шарниры или петли. Их лучше выбирать с шариком, они обеспечивают легкое открывание. Чтобы приварить, требуется стойку из профиля прижать двумя струбцинами к столбу, сделав зазор 1,5 мм двумя металлическими пластинами. Высоту столба и стойки выравнивают. Затем прихватывают сваркой петли, приваривают их и зачищают сварные швы.

Отрезают две направляющих такой длины, чтобы они были впритык к шарнирным стойкам, и выставляют горизонтально при помощи уровня. Приваривают нижнюю и верхнюю направляющие.

Далее на нижней направляющей отмечают центр и две линии от центра по 6 см. Прижимают струбцинами одну диагональ и отмечают места обрезки. Обрезав диагональ по размеру, отрезают по ее шаблону вторую. Приваривают диагонали.

Обрезают по центру вначале верхнюю, затем нижнюю направляющие, соблюдая осторожность, в несколько подходов, т.к. диск болгарки может быть зажат

Приваривают центральные направляющие, состоящие из четырех частей, к стойкам и диагоналям.

Следующий этап – приваривают изнутри две скобы для навесного замка. Либо устанавливают простые недорогие внутренние горизонтальные запоры. Ворота всегда открываются изнутри. На обе створки ворот в нижней части приваривают вертикальные запоры для фиксации, чтобы ворота не шатались от ветра. В местах, куда они должны входить, в бетон или землю, вставляют две трубы.

Калитка изготавливается аналогично, за исключением того, что в наружную стойку врезается замок. Лучше всего подходит врезной замок, для которого при помощи болгарки и дрели проделывают отверстия. Замок вставляют в отверстия, приваривают либо закрепляют болтами или саморезами. В столбе проделывают отверстие для засова замка.

Делаем фундамент

Первый шаг. Отмечаем места для установки вертикальных опор. Всего таких стоек будет 3: одна для крепления калитки и пара для монтажа створок.

Второй шаг. Выкапываем ямы диаметром порядка 20-25 см (в зависимости от размеров выбранных стоек, об этом далее) для установки опор. Глубину ям рассчитываем так, чтобы она составляла примерно 30-35% от высоты надземной части опор. Учитываем, что высота полотна ворот обычно делается на 50 см меньше высоты опор.

Благодаря такому запасу будет обеспечен необходимый 20-30-сантиметровый промежуток между землей и нижним краем створок, а остальной запас по желанию владельца можно будет использовать для монтажа различных декоративных элементов вверху конструкции.

Третий шаг. Засыпаем дно каждого углубления 10-15-сантиметровым слоем щебенки. Тщательно утрамбовываем подушку.

Четвертый шаг. Готовим раствор для заливки опор. Берем часть цемента М400, пару частей песка и 4 части мелкой щебенки. Смешиваем сухие ингредиенты, постепенно добавляя к ним воду до получения смеси вязкой консистенции.

Пятый шаг. Вставляем в ямы опорные стойки. Их можно делать из разных материалов, а именно:

  • бруса сечением 15х15 см;
  • круглого бревна диаметром от 20 см;
  • швеллерной балки со стенками толщиной не менее 1,5 см;
  • профильной трубы сечением 8х10 см со стенками не тоньше 7 мм.

Вставляем в ямы опорные стойкиСтолб устанавливается в яму, его вертикальное положение достигается с помощью уровня

Опоры выставляем строго вертикально и заливаем раствором до верха ям. В случае использования деревянных стоек предварительно обрабатываем их заглубляемые части антисептиком и оборачиваем рубероидом либо просмаливаем.

Чтобы металлические опоры были более устойчивыми, мы можем предварительно прикрепить сваркой к их нижним концам по 3-4 горизонтальные планки из стальной арматуры, металлического уголка либо труб.

Даем бетону схватиться. На это ему нужно минимум 2-3 суток. По ГОСТу же бетон набирает прочность в среднем в течение месяца.

Пока бетон сохнет, займемся изготовлением каркаса.

Привариваем к столбам для ворот поперечные трубы забораПривариваем к столбам для ворот поперечные трубы забораПривариваем к столбам для ворот поперечные трубы забора

Кованые ворота

Если вы ценитель классики – кованные ворота лучший выбор. Они станут настоящим украшением участка. К тому же, такая необычная деталь сможет произвести впечатление на гостей.

Современные строительные магазины предлагают к продаже готовые кованые элементы. Поэтому, для создания таких ворот необязательно владеть кузнечным навыком. Фото калитки и ворота из металлопрофиля с использованием кованых элементов представлено ниже.

Проще всего создают конструкцию из металлической профильной трубы, а сверху приварить готовые кованые элементы. После покраски такие ворота смотрятся очень эффектно и ничуть не уступают дизайнерским кованым конструкциям.

Если вас заинтересовала тема кованых элементов, смотрите подробное видео:

Обсудить статью на форуме

Главная » Заборы и ограждения » Ворота из профлиста своими руками: фотоотчет + видео

Особенности монтажа опор под ворота

Одни народные умельцы закапывают опоры, другие укрепляют их бетонированием. Если вы решили установить кирпичные столбы для ворот, второй вариант больше подходит. Если же забор и ворота невысокие, бетонировать основание не требуется. Специалисты советуют выкопать углубления, соответствующие параметрам, превышающим сечение опоры и имеющим глубину больше глубины закапываемой части опоры.

Учтите, что установка столбов, фиксируемых под ворота, невозможна для регулировки фиксации опор относительно высоты. Потом компонент выставляют по уровню ограждения с соблюдением требования вертикальности. Натяните между крайними опорами бечевку или шнур

В работе важно постоянно использовать строительный уровень, который прикладывают перпендикулярно

Если делаете работу самостоятельно, воспользуйтесь 2 уровнями. Прикрепите малярным скотчем к опоре 2 уровня и продолжайте работу.

Как правильно формируется яма, куда будут заглублять опору, с помощью которой зафиксируется калитка? Как сделать ее, используйте пошаговую инструкцию:

  1. Засыпьте песком и щебнем с фракцией 20-40.
  2. Утрамбуйте слои. Они должны лечь плотно.

Установка навесов и монтаж ворот

Рисунок 4. Прикрепленные к раме навесы усиливаются сваркой с внутренней стороны.

Следующий этап – приваривание навесов. На каждой створке размещаются по 3 шарнира, на калитке достаточно установить 2. Навесы нужно приложить к кромке обшивки створки. Они должны располагаться на одной оси, тогда ворота будут раскрываться и закрываться без проблем. После прихватывания нужно приварить шарниры к обшивке и раме сплошным швом. После зачистки первого шлифмашинкой, следует наложить еще один сварочный шов. Усилить шарниры можно, приложив и приварив к ним пластины из стали (рис. 3). Прикрепленные к раме навесы усиливаются дополнительным привариванием с внутренней стороны (рис. 4). После приваривания сбивается окалина, устраняются возможные дефекты сварки, зачищаются поверхности.

Створки нужно снять с навесов, очистить всю конструкцию от остатков ржавчины, обработать поверхности антикоррозийным составом и грунтовкой. Полости навесов следует заполнить Литолом или другой подобной смазкой.

Ворота можно устанавливать, собрав конструкцию воедино или раму и створки по отдельности. После фиксации конструкции в проеме клиньями или чем-то подобным нужно закрепить изделие. Необходима предварительная установка замков, чтобы отметить места для отверстий под ключи. После этого замки снимаются и в дело вступает дрель. После сверления замки крепятся окончательно.

К створкам, калитке и раме привариваются трубы для засовов. Из прутьев вырезаются отрезки необходимой длины. Стержни свариваются в запоры Г-образной формы. Далее следует покраска, но изготовление ворот нельзя считать завершенным, пока они не утеплены. Пространство между рамой и проемом запенивается, а полотно створок оклеивается пенополистирольными плитами. Внутреннюю обшивку ворот можно сделать из фанеры или ОСП, прикрепленных к каркасу саморезами.

Процесс установки распашных ворот

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.

Кроме тщательного составления чертежа, потребуется заранее закупить и обработать материал для работы, а также приготовить необходимые инструменты:

  • профильные трубы разного сечения;
  • металлические уголки;
  • профиллированные листы;
  • саморезы, болты, заклепки;
  • цемент;
  • грунтовка и краска по металлу;
  • электроинструменты;
  • сварочный аппарат.

Перед началом работ профильные трубы следует осмотреть на наличие дефектов, зачистить коррозийные места наждачной бумагой и нарезать на части, в соответствии с размерами, указанными в чертеже конструкции.

Установка опоры

В случае, если ворота из профнастила требуется установить на забор с готовыми металлическими столбами, то каркас ограждения можно зафиксировать прямо на них. Чтобы это проделать, к существующим опорам привариваются петли, и собранная стальная конструкция вешается на них.

Если же каркас приходится возводить с самого начала, процесс установки столбов выглядит другим образом:

  1. Измеряется требуемое расстояние и ставится разметка с учетом расчетов в чертеже.
  2. Роются 2 округлые ямки под фундамент, ширина которых составляет около полуметра, а глубина – не менее одного метра.
  3. Дно ямок засыпается песком или мелким щебнем и тщательно утрамбовывается.
  4. В подготовленные лунки ставятся опорные столбы строго в вертикальном положении, добиться которого можно при помощи строительного уровня. Их можно временно зафиксировать кусками арматуры, чтобы они не отклонялись в стороны.
  5. Столбы заливаются бетонным раствором.

Для полного затвердевания смеси необходимо выждать несколько недель, после чего приступать к дальнейшему выполнению установочных работ.

Изготовление рамы

Раму для конструкции изготавливают на ровной поверхности, вооружившись сварочным аппаратом для соединения заранее нарезанных заготовок из профильных труб.

Для надежной фиксации частей на внутреннюю стыковку каркаса приваривают металлические уголки, а также дополнительно две поперечные перекладины. Затем следует закрепить на рамную конструкцию навесы и засовы.

После того как рама готова, необходимо тщательно отшлифовать сварочные швы, весь каркас обезжирить с помощью растворителя, загрунтовать и покрыть краской.

Установка обшивки

Дождавшись полного высыхания краски на раме, можно приступать к фиксации на нее обшивки из заранее нарезанных листов профнастила. Они крепятся к каркасу конструкции при помощи саморезов или специальных заклепок. При этом, лучше их устанавливать в местах углубления материала, таким образом, они будут менее заметными.

После того, как обшивка из профиля своими руками установлена на раму, конструкция вешается на петли и производятся завершающие этапы работы, такие как монтаж замков на ворота и крепление украшающих элементов.

Ворота со створками из профнастила

Ворота и забор из профнастила Установка ворот и забора из профнастила Забор из профнастила под дерево Как построить забор из металлического профилированного листа самостоятельно Особенности изготовления металлических ограждений своими руками

14.12.2016 в 21:00

Здравствуйте. Около года назад у меня стоял обычный железный забор и вот пришло время немного его осовременить. Сразу же мой взор пал именно на профнастил — относительно не высокая цена, довольно-таки симпатичный, очень легок в установке. Так как у меня забор ужу стоял железный, было принято решение снять старые «щабли» и вместо них, секциями поставить профнастил. В принципе, все у нас получилось. И где-то за 4 дня мы с отцом полностью поставили новый забор. Симпатично выглядит, а это самое главное.

Артем Анисимов says:

21.09.2016 в 22:52

В принципе нет ничего сложного чтобы соорудить крышу или забор из профнастила, но рациональный подход все же требуется. Профнастил хорош во всех отношениях, но единственное что мне не нравиться — легко отогнуть при желании. Поэтому я крепил профнастил практически по всей площади.

Сборка каркасов створок и калитки

На ровной поверхности нарисуйте или разметьте прямоугольник, соответствующий размеру створки ворот. Для проверки точности прямых углов измерьте обе диагонали прямоугольника. Они должны быть абсолютно одинаковыми. Сварите внешнюю раму из профильной трубы основного сечения, обрезанную под углом 45 градусов.

Усиление каркаса осуществляется путем установки поперечных и диагональных перемычек из профильной трубы меньшего сечения или уголка.

Зачистите все сварные швы до получения ровной поверхности с помощью болгарки. Удалите с поверхности металла ржавчину, если она есть, следы грязи, масла и покрасьте ее за 2 раза краской для наружных работ.

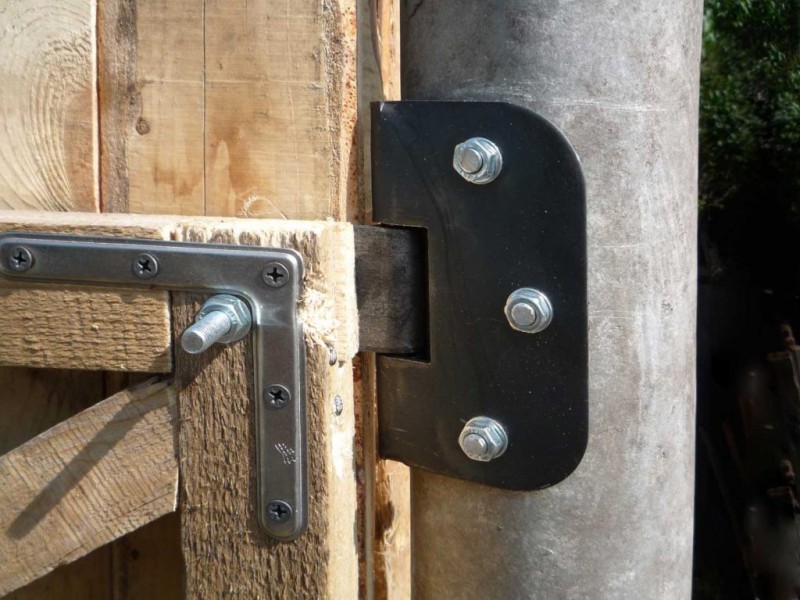

Закрепление петель

Установка створок ворот и калитки осуществляется на крупных гаражных петлях. Первоначально все петли привариваются с электросваркой к закладным пластинам на опорных столбах. Сварной шов выполняется по всей длине крепежного края.

Установка фурнитуры

В полный комплект фурнитуры распашных ворот могут входить такие устройства как:

  • замки, с помощью которых можно надежно закрыть ворота и калитку с любой стороны;
  • нижние фиксаторы, необходимые для удержания нижней части створок в неподвижном положении и частичного снятия нагрузок с замка;
  • защелка или задвижка для запирания ворот изнутри;
  • механический привод и автоматика дистанционного управления;
  • осветительные приборы, сигнализация и камера наружного наблюдения.

Установленный замок может быть навесным, накладным или врезным. Врезные замки устанавливаются полностью или частично внутри профильной трубы, из которой сварен каркас створки. Иногда для такой установки используют накладные металлические коробки.

Нижние фиксаторы.

Как сделать снеговика из кусочков бумаги?

Можно сделать аппликацию «снеговик» из кусочков бумаги. Нарезаем тонкую бумагу на небольшие квадратики.


Квадратики из тонкой белой бумаги

Вырезаем из картона силуэт снеговика.


Силуэт снеговика из картона

Фиксируя кусочек бумаги на карандаше обмакиваем его в клей.


Обмакиваем кусочек бумаги в клей

С помощью карандаша приклеиваем кусочек бумаги к основе.


Приклеиваем кусочек бумаги

По этой же технологии приклеиваем один за другим остальные кусочки, заполняя всю основу.


Заполняем основу кусочками

Приклеиваем снеговику нос и глазки.


Нос и глазки

Приклеиваем пуговицы. Снеговик — готов!


Снеговик из кусочков бумаги

Изучаем конструкцию ворот

Мы будем делать самые простые ворота из двух створок. Освоив технологию, вы сможете сооружать и более сложные конструкции: раздвижные, подъемные и т.д.

Створки ворот могут распахиваться внутрь и наружу. В этом моменте ориентируйтесь на особенности участка и свои предпочтения. Самый популярный вариант – наружное распахивание.

Конструкция состоит из опорных стоек, рамы и обшивки. Для сборки опор и каркаса обычно применяются трубы и профили. Диаметр труб и размеры профилей подбираются индивидуально с учетом габаритов и веса будущих ворот. Основная нагрузка будет приходиться на внешние элементы каркаса. Для изготовления же внутренних частей можно использовать профиль меньшего размера. Обшивка выполняется профилированными листами.

Этапы усиления каркаса

Придать жёсткость каркасу, можно выполнив 3 вида работ:

  1. Наварить уголок.
  2. Сварить раму внутри каркаса и в верхней части конструкции.
  3. Использовать перемычки по диагонали и поперёк конструкции.

Разные типы усиления каркаса.

Все три варианта усиления каркаса ворот необходимо рассмотреть отдельно.

Наварить уголок.

Как говорится, отделаться лёгким финансовым испугом в нашей ситуации усиления каркаса можно, если ширина каждой створки не превышает полтора метра. В этом случае, особой роли не играет, применим для усиления «косынку», или используем «распорку».

Крепление можно сделать следующим образом. Небольшие заготовки установить в ячейки каркаса, прихватив их сваркой. При этом шаг может колебаться в пределах от 200 до 300 мм.

Ещё один вариант. Над основным каркасом можно наварить трубу небольшого сечения. Это также позволит усилить всю конструкцию и минимизировать парусность створок.

Установка перемычек поперёк и по диагонали.

Отвечая на вопрос, как сделать калитку из профнастила, необходимо знать, что существует особенность при монтаже перемычки. Если калитка из профнастила с небольшой парусностью, то можно выполнить монтаж одной поперечной перемычки. Она крепится перпендикулярно длинным элементам каркаса. А вот для усиления ворот, необходимо монтировать диагональную перемычку.

Теперь можно перейти к ознакомлению процесса установки опорных столбов. Здесь также существуют свои нюансы и особенности монтажа.

Сварка ворот

Следующий этап – сварка. Ниже представлена схема расположения створок, калитки, опор.

Створки и калитку лучше сваривать на ровной поверхности, если есть специальный сварочный стол, то он будет лучшим вариантом.

Эти меры необходимы для избежания деформации всей конструкции. Сначала сварке подвергается внешняя рама.

Правильно будет сложить рамы на стол (для получения ровного прямоугольника), проверить углы, они должны быть 90 градусов, и диагонали также должны быть равными.

После этого сваривают внутреннюю раму, которую приваривают к внешней. Швы при этом не должны быть большими (не более 2 см).

Если створки ворот получаются больше 1 метра, то правильно будет установить вертикальную перекладину для укрепления конструкции. См. видео.

Видео:

Расположение внутренней рамы зависит от количества слоев обшивки: при односторонней – профильные трубы располагают ближе к одной из сторон каркаса, при двусторонней – расположение внутреннего каркаса должно быть между профильных труб внешней рамы.

Калитку делают аналогичным образом, без вертикальных укрепляющих труб, поскольку ее размер меньше размера ворот.

После проделанных работ необходимо зачистить и отшлифовать все швы.

Если обшивка ворот будет происходить с помощью профлиста, то тогда необходимо перед обшивкой сделать покраску каркаса, в других случаях (кованые ворота, из цельного металлического листа) покраска осуществляется после обшивки.

Обшивка начинается с приваривания петель. Расположение петель должно быть ровным, сначала они крепятся к опорам, после – к каркасу. Обшивать ворота можно деревом, металлическими листами, с помощью профиля, ковки и пр.

Обшивать можно с двух сторон либо с одной – в зависимости от желания хозяина.

Конструкция распашных ворот

В зависимости от размеров участка и свободного пространства перед распашными воротами их сваривают:

  1. Одностворчатыми, если достаточно места для открывания. Для нормального функционирования придется устанавливать мощную опору, сваривать усиленный каркас и укреплять петли. Такие сварные ворота редко устанавливают на приусадебных участках, чаще в частных гаражах.
  2. Двустворчатыми, которые более удобны в эксплуатации, для открывания требуется меньше пространства. Конструкция таких сварных распашных ворот состоит из двух одинаковых по размеру створок.
  3. С калиткой, если ширина участка не позволяет установить ее отдельно. Распашные ворота с калиткой сваривают точно также как обычные, делая в нужном месте на створке проем с дополнительной балкой и опорой. Однако пользоваться ею неудобно из-за высокого порога, который труднопреодолим для маленьких детей и провоза коляски с младенцем.

Молдинги из МДФ и дерева

Если вы хотите использовать молдинги в современном интерьере, то должны понимать, что эта деталь не должна бросаться в глаза, ведь ее задача служить дополнением и украшением.

В таком случае особое внимание нужно уделить выбору материала, из которого изготавливаются молдинги, ведь если в вашем интерьере преобладают натуральные материалы, пластик или пенопласт станет не наилучшим решением. Проблема молдингов из пенопласта заключается в том, что их очень легко повредить, причем даже при незначительном давлении

Проблема молдингов из пенопласта заключается в том, что их очень легко повредить, причем даже при незначительном давлении.

Более серьезное воздействие вместе с тем оставит повреждения, которые сразу будут бросаться в глаза, что крайне нежелательно.

Надежным вариантом может послужить дерево, молдинги из которого получаются весьма прочными, притом красивыми.

Прочные породы без проблем переносят случайные удары или касания твердыми предметами.

С учетом того, что сейчас все больше любителей использовать подсветки практически везде, то производители молдингов решили не оставаться в стороне от новой волны, и начали добавлять в линейки своих продуктов молдинги с подсветкой.

Откатные ворота

После подготовки чертежа необходимо запастись следующим:

  • направляющая балка (ее длина составляет 1,6 от общей ширины проема, толщина подбирается под вес створки);
  • 2 роликовые каретки;
  • нижний и верхний уловители, а также специальная плата (препятствуют раскачиванию конструкции);
  • концевой ролик, делающий движение ворот бесшумным и снижающим нагрузку в открытом состоянии.

Размеры определяются так:

  • ширина полотна (вместе с противовесом) – умножаем проем на 1,6;
  • высота ворот не больше 200 см (желательно чтобы они выступали над забором на 100 мм);
  • длина одного противовеса – габарит проема множится на 0,5.

Глубина фундамента составляет 1 метр. Металлический швеллер в положении лежа закрепляют в траншее. Затем производят заливку раствора.

Каркас для ворот сооружают из трубок размером 60 на 30 мм. На удерживающие перемычки используют 40 на 20 мм. Материал разрезают так же, как рассказывалось ранее. Сварка производится в обычном порядке.

Далее:

  • устанавливаем внутренние распорки (обрешетку);
  • обшиваем конструкцию профнастилом;
  • закрепляем ролики и уловители;
  • ставим ворота на место и проверяем их работоспособность.

Идеи размещения комнатных растений в интерьере

Завершение процесса

В завершение строительных работ ворота необходимо покрасить. Кроме этого, для отделки поверхности можно применить и грунтовку. Подходящую краску можно будет подобрать в специализированном магазине, где опытные консультанты помогут с выбором.

Последний этап также подразумевает монтаж профнастила. Для этого металлопрофиль разрезается на несколько частей необходимого размера, после чего их надо закрепить. Полученные листы следует уложить внахлёст в одну волну. Чтобы закрепить их, можно применить различные методы. В основном для этих целей используются саморезы. Иногда будет актуальнее применять клипсы или болты.

Это интересно: ворота для частного дома.

Стоит отметить, что саморезы должны быть предназначены специально для крепления металлического материала. Болты необходимо подбирать, учитывая высоту и толщину профнастила на створках. Дырки для установки крепежа надо сделать заранее. Для этого применяется электрическая дрель. Далее делается установка металла профильных листов, которые фиксируются выбранным крепежным элементом. После этого можно будет использовать готовые ворота по назначению.

Особенности конструкций

Конструкции ворот могут быть как сварными, так и кованными:

  1. Сварные виды подходят для организации утепления входа в гараж.
  2. Вторая группа изделий считается более дорогостоящей, так как технология их изготовления более трудоемкая.

Наиболее эффектными являются кованые гаражные ворота, фото которых можно найти в каталогах кузнечных мастерских. Они представляют собой произведение искусства, воплощение фантазии заказчика либо дизайнера. Несмотря на дороговизну, такие модели не теряют популярности.

Каждый может выбрать тип конструкции, максимально соответствующий его предпочтениям и назначению:

  1. Распашные. Считаются наиболее простыми и доступными. Не требуют установки систем открытия.
  2. Откатные. Это громоздкие ворота, которые требуют свободного пространства около гаража. Также требуются навыки установки откатного механизма.
  3. Рулонные – наиболее современный вариант, позволяющий экономить свободное пространство.
  4. Подъемные. Такие модели требуют пространства как внутри гаража, так и за его пределами.

Конструкция гаражных ворот состоит из нескольких основных элементов:

  • несущей рамы (обычно она изготавливается из металлического уголка);
  • створки (для ее изготовления подходит металлопрофиль);
  • навесных петель, необходимых для установки в наружной части ворот и крепления створки к раме.

Этапы возведения откатных ворот

Как и в случае с обычными распашными воротами, возведение откатной конструкции начинается с создания проекта, чертежа и необходимого материала для работы. Однако, при этом следует учитывать, что подготовительный этап, как и само ограждение данного типа, сложнее и обойдется дороже.

В чертеж откатных ворот обязательно должны быть включены следующие параметры:

  • высота конструкции;
  • ширина проема для ворот, учитывая противовес, и без него;
  • размеры всех перемычек.

Помимо материала для установки данного ограждения, необходимо заранее приобрести специальные комплектующие элементы:

  • направляющая балка;
  • роликовые каретки;
  • уловители;
  • концевой ролик;
  • плата, которая сдерживает качание конструкции.

Если планируется устанавливать автоматическое управление воротами, то следует дополнительно купить определенный комплект техники, в который входят фотоэлементы, редуктор и монтажное основание. Приобрести такой набор можно в специализированных магазинах.

Возведение опорных столбов

Для возведения столбов для откатных ворот можно воспользоваться той же схемой действия, что и в случае с распашной конструкцией. В качестве опоры могут использоваться:

  • деревянный брус;
  • бетонный столб;
  • швеллер;
  • металлическая труба.

Чтобы конструкция прослужила длительный период, чаще всего закладывают швеллер. Он выступает своего рода фундаментом для опор и должен быть на том же уровне, что и поверхность почвы, чтобы транспорту было удобно заезжать.

Соединение рамы

Для того, чтобы изготовить рамный каркас, потребуются профильные трубы с сечением 60х30 мм, а для удерживающих перемычек – 40х20 мм. Материал заранее режется с помощью болгарки на части, в соответствии с размерами на чертеже, обезжиривается, грунтуется и красится. После чего соединяется сварочным аппаратом наружный каркас.

Затем на раму фиксируются удерживающие перемычки на расстоянии немного меньшем, чем ширина профлиста, так как именно на них будет крепиться обшивка.

Установка конструкции и обшивка

Чтобы установить каркас, сначала необходимо на фундамент выставить ролики таким образом, чтобы дальний из них не выбивал заглушку при закрытии ворот. Затем на них ставится готовая рама, которую требуется выровнять до необходимого положения. Если все установлено должным образом, то платформы тележек, концевой ролик и уловители привариваются к конструкции.

После того как каркас зафиксирован, он обшивается листами профнастила с помощью саморезов или заклепок. Если предусмотрено в конструкции автоматическое управление, его можно установить на готовые створки.

Ворота из профлиста, выполненные своими руками, можно установить на даче, на промышленной территории и на приусадебном участке. Это достаточно экономичная и долговечная разновидность ограждения. К тому же, широкая гамма выпускаемых расцветок позволяет выбрать наиболее подходящий вариант для любого участка.

8 этап – установка фурнитуры (комплектующие для ворот)

Виды замков и как врезать/поставить (правила установки):

навесной. Нужно предусмотреть петли для замка при сваривании каркаса и креплении листов профнастила;

накладной. Устанавливается на поперечную перемычку чаще всего на дополнительно наваренный плоский лист металла. Или же прикручивается метизами непосредственно к раме. Использовать сварку для монтажа конструкции замкового механизма мастера не советуют, т.к. замок нуждается в уходе и замене;

врезной. Замок врезается в плоскость трубы, чтобы скрыть/декорировать место установки используют металлический карман.

нижний фиксатор створки распашных ворот – нужен, чтобы перераспределить нагрузку с замка и дополнительно зафиксировать нижнюю часть створки открытых/закрытых ворот от ветра (ветровой нагрузки).

Нижний фиксатор створки распашных ворот Ограничитель створки распашных ворот

защелка на ворота (засов), предназначена для закрытия ворот изнутри (блокировка). Защелка больше подходит для калитки, а для распашных ворот используют запор (засов).

автоматика для распашных ворот. Позволяет открыть ворота дистанционно, что очень удобно, когда холодно, идет дождь или темно.

система безопасности: камера наружного наблюдения, сигнальная лампа, сигнализация.

Преимущества и недостатки

С появлением на строительном рынке профнастила, он уверенно завоевал одного из лидирующих мест при изготовлении ворот и калитки. Этому он обязан некоторым преимуществам:

  • Поверхностный слой обеспечивает надежную защиту от солнечных лучей, коррозии и температурных колебаний.
  • Легкий вес материала позволяет сделать монтаж за короткое время.
  • Разнообразные цвета дают возможность выбора и подбора к индивидуальным дизайнерским решениям двора или частного дома.
  • Защитный слой гарантирует длительность эксплуатации готовой конструкции.
  • При таком перечне преимуществ, материал остается недорогим.

Недостатки:

  • Отсутствие звукоизоляционных качеств.
  • Несмотря на кажущуюся прочность профнастил можно деформировать легким механическим воздействием.
  • При появлении незначительного повреждения (царапины), материал становится уязвимым для коррозии.

Взвесив все плюсы и минусы, владельцы частного жилья, чаще всего отдают предпочтение профилированным листам.

Ворота откатывающиеся

Подготовка к строительным работам

Самыми простыми в изготовлении считаются именно распашные типы ворот, поэтому новичкам лучше всего начинать именно с этой конструкции. Весь рабочий процесс включает в себя установку нескольких столбиков, а также прикрепление к ним створок, которые состоят из каркаса, обшитого металлопрофильными листами. При этом придется решить, калитка будет установлена отдельно, или же ее необходимо встроить в одну из створок.

Монтажные работы конструкции из металлопрофиля должны начинаться с подготовительного этапа, в частности со сборки необходимых материалов, инструментов, а также каких-либо дополнительных крепежных элементов и приспособлений. Чтобы самостоятельно сделать такие ворота, потребуются:

  1. Болгарка с шлифовальным кругом, который подойдёт для нарезки металла профильных листов.
  2. Сварка.
  3. Электрический шуруповерт.
  4. Электрическая дрель.
  5. Рулетка, чтобы сделать необходимые замеры.
  6. Молоток.
  7. Клепатель.
  8. Бур.
  9. Бетономешалка или какая-нибудь ёмкость, где можно будет замесить необходимый раствор.
  10. Угломер.
  11. Любая краска для отделки каркаса. Можно также использовать грунтовку. В этом случае необходимо держать ориентир на собственные предпочтения, а также на имеющиеся средства.
  12. Лопата.
  13. Саморезы, которые можно также заменить заклепками.

Что касается типа металлопрофильных листов, то для изготовления распашных ворот рекомендуется подбирать профнастил C8. Материал этого вида в толщине составляет 0,6 мм, а высота волны не превышает 8 мм. Конструкции из такого профильного листа будут выглядеть аккуратно и привлекательно, а также обладать высокой прочностью. Расчет необходимого количества металлопрофиля осуществляется индивидуально в конкретном случае. Необходимо держать ориентир на имеющуюся прямоугольную площадь для ворот, которые будут крепиться к стойкам.

В качестве опорных столбов могут выступать простые стальные трубы. Как правило, диаметра 6 см будет вполне достаточно. Длина такой опоры должна выбираться на основе запланированной высоты будущей конструкции. Однако необходимо добавить ещё 30%. Именно такая часть трубы будет располагаться в грунте.

При установке столбиков их следует залить бетоном. Раствор при этом изготавливается по стандартной технологии. Для этого нужно взять:

  1. 1 часть цемента.
  2. 3 части песка.
  3. 5 частей щебенки.

Сам каркас делается на основе профиля. Для этого можно взять материал, ширина которого составляет 4 см, а толщина – 2 см. Однако эти показатели могут быть меньше или больше (зависит от конкретной ситуации).

Выводы и полезное видео по теме

Подробная видео инструкция по монтажу ворот с калиткой своими руками:

Еще один вариант изготовления и монтажа ворот из профлиста, а также забора и калитки:

Как видите, ничего сложного в самостоятельном изготовлении ворот из профнастила нет. Все, что потребуется – это минимальные навыки работы с электроинструментом, наличие желания сделать ворота самостоятельно и немного свободного времени.

Приложив немного усилий можно самостоятельно изготовить ворота, которые станут визитной карточкой вашего участка и оградят дом от нежеланных гостей.

А приходилось ли вам самостоятельно заниматься изготовлением и установкой ворот из профлиста? Расскажите, какому варианту конструкции отдали свое предпочтение, были ли сложности во время работы и как вы с ними справились? Для наглядности вы можете приложить фото ворот собственного изготовления в обсуждении статьи, а также задать интересующие вопросы нашим экспертам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
