Замена электропроводки своими руками

Инструменты

Перед тем, как поменять проводку в квартире, надо будет запастись не только материалами, но и достаточно большим количеством инструмента. Если у вас нет всех нужных приспособлений, то может быть имеет смысл всё-таки обратиться к профессионалам. Ознакомьтесь со списком всего, что вам понадобится для монтажа новой разводки, а потом уже принимайте для себя решение.

Идеальный вариант – взять электроинструмент на прокат.

1. Перфоратор и к нему набор свёрл по бетону (а также бетонный бур, корончатое сверло и долото). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
2. Уровень, отвес и шнур для разметки прокладывания проводов.
3. Болгарка (и к ней круг по камню) или штроборез для проделывания в стенах борозд под провода.
4. Шпатель и гипс (или алебастр) для замазки штроб после того, как в них будут уложены провода.
5. Монтажный нож или специальное устройство для снятия изоляционного слоя на проводах (стриппер).
6. Пассатижи, набор плоских и крестообразных отвёрток, бокорезы.
7. Паяльник с припоем и канифолью для соединения проводов.
8. Индикаторная отвёртка для определения фазы и ноля.
9. Длинная переноска. Во время ремонтных работ для запитки электроинструмента вы будете пользоваться времянкой, и её длины должны хватать до самых отдалённых комнат и углов.

Подготовительные работы

Подготовительные мероприятия, предшествующие замене электропроводки в доме, включают следующие обязательные процедуры:

1. демонтаж электропроводки, отслужившей положенный ей срок;
2. закупка расходного материала и комплектующих изделий, требуемых для полной замены электропроводки;
3. подготовка необходимого инструмента, без которого монтаж новых проводных линий будет невозможен (смотрите фото слева);
4. выбор способа укладки электропроводов (скрытыми в толще стен или открыто).

В комплекте также следует предусмотреть специальное оборудование для обустройства канавок под кабель или провод, которые потребуются при скрытом способе прокладки. Кроме того, перед тем, как начать ремонт электропроводки в очередной комнате – потребуется подготовить так называемую “времянку”, позволяющую запитать помещение при отключенной от автомата электрической линии.

Печь на отработанном масле: варианты изготовления устройства своими руками

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

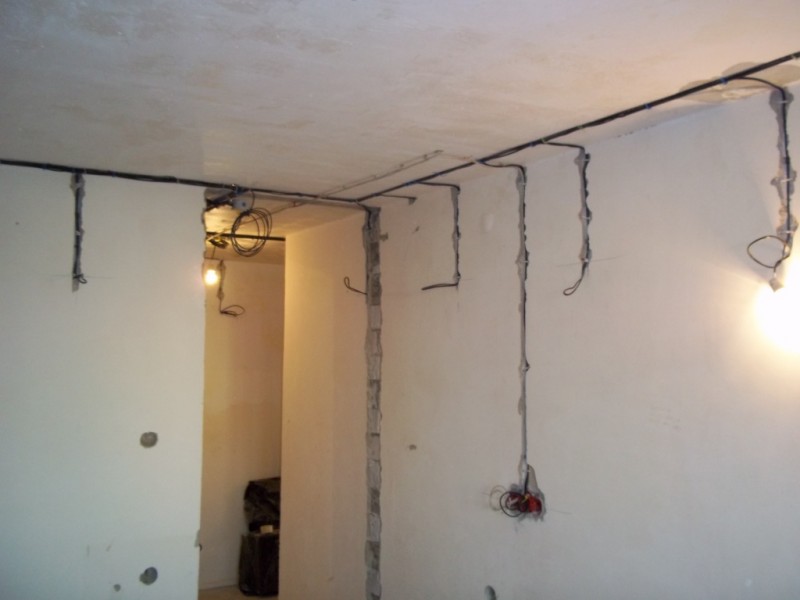

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Какие бывают мангалы

Окончание работы

После нанесения штукатурки и поклейки обоев нужно восстановить доступ к подрозетникам. Для этого подрозетники обрезаем по контуру. После удаления излишков штукатурки можно приступать к монтажу розеток, выключателей, приборов освещения, водонагревателя.

Когда розетки установлены, переходим к сборке схемы питания электричеством на клеммниках входного щита. Однако ввод от электросчетчика пока что оставляем неподключенным.

Обратите внимание! Все ветки проводов перед направлением в клеммник тестируем прибором на короткое замыкание. Временно подключаем электропитание и отыскиваем с помощью индикатора фазу и ноль на проводах, идущих от электросчетчика

Временно подключаем электропитание и отыскиваем с помощью индикатора фазу и ноль на проводах, идущих от электросчетчика.

Отключаем электропитание, подводим провода фазы и нуля к отдельным клеммникам. Снова проверяем их на короткое замыкание при работающих автоматах.

Читайте еще

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

• алюминиевые
• медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Монтаж новой проводки

Сразу стоит отметить, что замена электропроводки в частном доме должна осуществляться инструментами с изолированными рукоятями. А сам мастер обязательно должен надеть резиновые перчатки.

Обычно замена старой электропроводки в доме начинается с замены щитка и его установки на новом месте (если, конечно, старое не устраивает). В частных домах, как правило, не существует специальной ниши для щитка, поэтому его проще всего сделать навесным и прикрепить на дюбеля.

Для щитка подбирается такое место, к которому всегда будет свободный доступ. Кроме того, владелец частного дома должен провести кабель типа ВВГнг 5*6 от старого места расположения щитка к новому и подсоединить его.

На следующем этапе замены электропроводки необходимо совершить такие действия:

• подготовить стены и нанести разметку при помощи карандаша и уровня;
• по разметке болгаркой внутри стены делаются штробы. Для штробления на значительной высоте стоит воспользоваться козлами или стремянкой. Техника исполнения в данном случае такова: вначале болгаркой обозначают края штроб, после чего выдалбливают всё остальное долотом;
• далее следуют работы по замене кабелей в штробах. Для этого их разрезают на отрезки необходимой длины. На нужных местах кабели будущей электропроводки следует зафиксировать алебастром или специальными хомутиками;
• потом монтируются подрозетники и распределительные коробки. И здесь нужно принять решение, каким способом будут монтироваться провода непосредственно в них. Самым надёжным способом считается сварка, однако владельцы частных домов порой пренебрегают им – из-за дороговизны сварочных аппаратов и отсутствия навыков обращения с ними. Впрочем, есть простой выход, пользующийся успехом в среде домашних мастеров — использование при замене специальных клеммников;
• в последнюю очередь монтируются розетки и выключатели, подсоединяется защитная автоматика в щитке-распределителе. После этого монтажные процедуры по замене электропроводки в частном доме можно считать законченными.

Замена устаревшей или ветхой электропроводки в деревянном доме проводится примерно по тому же алгоритму

Но здесь особое внимание нужно уделить пожаробезопасности. Поэтому специалисты советуют делать в частном доме из дерева открытую прокладку кабеля

Однако она может быть внутренней, если в дальнейшем планируется серьёзная отделка и обшивка стен. Внутреннюю электропроводку в частных деревянных помещениях обязательно размещают внутри труб или металлических рукавов.

Это позволяет не только защититься от рисков возникновения пожара, но и от повреждений при высверливании отверстий.

Исходный материал

Как составить схему электропроводки в квартире

Перед тем как преступить к замене проводки в помещении, необходимо подобрать максимально подходящую схему электричества. Этот документ составляется с учетом расположения всех элементов сети. В нем указываются розетки, выключатели, осветительные приборы, расположенные в каждой комнате. Схема обязательно должна содержать пути (линии), соответствующие местам прокладки кабелей.

Во время составления схемы электропроводки квартиры потребуется рассчитать такие параметры:

• необходимую мощность (для каждого помещения отдельно);
• запас мощности (для каждой комнаты);
• мощность бытовых электроприборов.

Для создания системы электрообеспечения квартиры необходимо вначале создать ее проект

Схема является самым главным документом при монтаже новой электрики в жилище. При ее составлении важна каждая мелочь. Поэтому специалисты советуют быть внимательными при создании данного чертежа.

Схема должна включать в себя информацию о количестве розеток и выключателей, а также об их расположении. Места, в которых будут монтироваться важные электроприборы, должны в обязательном порядке отмечаться на чертеже. Подбираются точки установки в зависимости от индивидуальных особенностей квартиры или частного дома.

Расположение светильников и их количество тоже указывается при составлении схемы электрической проводки дома или квартиры

Важно запомнить, что недочеты, допущенные при создании этого документа, приводят к недостатку необходимых элементов электросети или, наоборот, их переизбытку. А самым неблагоприятным исходом в этом случае является неисправная система

Схема электропроводки в квартире

Расположение всех отдельных элементов электросети, а также размещение бытовой техники должно подбираться максимально грамотно. Розетки, выключатели и приборы, продуцирующие свет, не должны мешать другим составляющим интерьера (например, мебели).

Выбор типа разводки производится в зависимости от индивидуальных особенностей помещения. На это оказывают влияние следующие факторы: количество комнат, планировка, число и мощность бытовых электроприборов. Для наиболее мощной техники, как правило, предусматривается монтаж отдельной линии.

Особенности составления схемы электропроводки

Особое внимание рекомендуется уделить составлению схемы санузла. Электроприборы в данной ситуации располагаются в непосредственной близости к источнику воды, поэтому нужно быть внимательными и соблюдать правила безопасности

Размещение розеток в этом случае осуществляется с учетом того, чтобы дистанция до источника воды была не менее 100 см.

Для каждой группы проводки прокладывается отдельный кабель питания, идущий непосредственно от электрощитка

Для каждой из групп прокладывается отдельный кабель питания, идущий непосредственно от электрощитка. Такой вариант монтажа позволяет правильно распределить нагрузку по всей квартире. Помимо осветительной и электротехнической группы, традиционно принято прокладывать отдельные ветки для санузла и кухонного помещения.

Каждая отдельная группа, как правило, имеет разные показатели мощности. Поэтому для подключения ванны и туалета может использоваться кабель с сечением, отличающимся от размера провода, предназначенного для бытовой техники. Разделение проводки на группы имеет следующие преимущества: экономию средств (за счет подбора оптимального размера кабелей для каждой линии) и независимость одной ветки от другой. Такая автономность позволяет при выходе из строя одной группы использовать другие без всякого вреда для системы в целом.

Схема электрического щитка для подводки электричества в ванную

Как спланировать встроенный шкаф вместительным, но не громоздким

Выбираем хороший диван для сна

Основная суть статьи

Особенные моменты при замене проводки закрытого типа

Если необходимо произвести замещение проводки закрытого типа, не важно полностью или частично, работы начинают с подготовки новых каналов для прокладки скрытых электрических узлов.

В полученных каналах фиксируют распределительные коробки. Для фиксации лучше использовать быстро высыхающие растворы. Таким же растворам фиксируют кабель в каналах, который прокладывают к узлам подключения.

Внутри распределительной коробки подведенные провода скрепляют любым вариантом скрутки. Затем их или спаивают, или обжимают, и обязательно покрывают изоляционной лентой.

В итоге, если процесс замены проводки грамотно разбить на этапы и пошагово их выполнять, то процедура монтажа нового электрического кабеля пройдет удачно.

Шкафы-купе

Через сколько лет необходима замена

Поврежденная рассыхающаяся изоляция

Старый панельный дом, построенный в конце прошлого века, оснащался кабелями с алюминиевыми жилами. Это считалось экономически выгодно, что было основой массового муниципального строительства. Со временем инженеры осознали ошибку.

Алюминиевый электрический провод отличается такими недостатками:

1. Ломкость. В местах сгиба жила отламывается через 10-15 циклов. Из-за этого приходится наращивать линию и делать скрутки.
2. Проходящий через металл ток меняет его структуру. Провод становится пористым и хрупким.
3. Алюминий окисляется даже под изоляционной лентой. Коррозия сначала ухудшает проводимость контактов, а затем соединения пропадают полностью.

Кухня

Исходя из вышесказанного, на кухне нужна пара веток проводов: из санузла и собственная. Проводное сечение — 4 миллиметра. Понадобится защитный автомат. Для собственной ветки проводов на кухне нужна не одна, а две тройных розетки. В них могут быть подключены посудомоечная машина, духовка, мелкая кухонная техника, осветительные приборы.

Удлинитель, идущий из ванной комнаты, подключается в отдельную розетку. Холодильник работает через розетку дополнительной группы, которую устанавливают на противоположной стене. Розетки основной группы и санузла рекомендуется монтировать за кухонной мебелью — чуть ниже столешницы, но как можно дальше от раковины.

Причины для замены проводки

Существует несколько причин, из-за которых необходимо заменить старую электропроводку:

• износ алюминиевых проводов;
• старая электрическая схема не выдержит нагрузки, которая требуется для современной бытовой техники;
• в старых домах не предусмотрено заземление;
• в квартире делается капитальный ремонт или перепланировка, в следствии чего нужно поменять провода на трехпроводную систему подачи электричества.

Несмотря на то, что замена всей проводки является дорогостоящим мероприятием, это обязательно необходимо сделать. Следует помнить, что использование старой, ненадежной электропроводкой очень небезопасно, поэтому рано или поздно ее придется заменять. Если хочется сэкономить можно осуществить такую замену своими руками. Из-за старости портится не только провод, но и изоляция. Например, изоляция трескается, зачищенные концы кабеля подгорают, а у алюминиевого провода они очень ломаются, поэтому их необходимо поменять на медные провода. Также, со временем, приходят в негодность выключатели и розетки, поэтому при полной замене проводки следует менять и фурнитуру.

Фото отделки под ключ

Разновидности

Замена проводки – цены услуг и скидки

Важнейшее преимущество исполнителей от нашего сервиса – замена проводки по ценам, доступным всему населению города Москвы, Московской области. Выезд специалистов через Lider Uslug обойдется примерно в полтора раза дешевле, чем обращение в сервисные компании.

Электрики, зарегистрированные на нашем сайте, выполнят замену старой проводки:

• недорого – мастерам выгодно работать по низким расценкам, так как от этого зависит количество заказов и их заработок;
• со скидками – при больших объемах специалисты снижают стоимость или выполняют бонусные работы.

Частные мастера не платят аренду и заработную плату сотрудникам, поэтому у них нет таких расходов, которые отражаются на стоимости услуг.

Получите качественно проделанную работу. Нанимайте электрика с нашего ресурса – это надежно, выгодно, недорого.

Как сделать расчёты?

Все линии, которые появились на схеме квартиры, выходят из подъездного щита, распределяющего энергию.

И каждая из обозначенных линий внутри имеет два устройства:

1. Автомат с подходящей мощностью.
2. УЗО.

Вдобавок к этому всегда есть общий автомат и общее УЗО. Работа этого оборудования зависит от того, какова будет суммарная нагрузка на ограниченный одной комнатой участок сети. Её как раз и можно посчитать, имея на руках список всей бытовой техники и прочих устройств, которые будут использоваться в квартире.

Обычно подсчёт происходит по очень простому алгоритму:

1. Берётся средняя мощность потребления из паспорта каждого устройства.
2. Все эти величины складываются, как бы предполагая, что все устройства будут подключены к сети одновременно.

Так получится суммарная максимальная мощность. И если паспортов к какой-то технике нет, то это не проблема – можно использовать среднюю мощность других подобных устройств или поискать необходимые данные в усреднённых таблицах мощностей, вроде той, что предложена ниже.

Электроприбор	Средняя мощность
Тёплый пол	1кВт
Сплит система	2,5 кВТ
Освещение	От 100 до 1000 Вт
Телевизор	150-200 Вт
Утюг	1 кВт
Зарядки от гаджетов	25-50 Вт
Стиральная машина	От 1,5 до 3 кВт
Водонагреватель	От 2,5 до 7 кВт
Посудомоечная машина	2-3 кВт
Ноутбук	80 Вт
Микроволновка	1,5-2 кВт
Принтер	350 Вт
Настольный компьютер	250-750 Вт

Но это ещё не всё. Теперь нужно рассчитать ток нагрузки на участке цепи. Для этого снова понадобится схема, где техника распределена по комнатам.

К примеру, нужно сделать расчёт для детской комнаты, в котором постоянно будут работать:

1. Телевизор – 150 Вт.
2. Тёплый пол – 1 кВт.
3. Ночник – 100 Вт.

Общая мощность на комнату рассчитывается по формуле:

I сум = P сум/U, где I сум – это суммарный ток по комнате, P сум – мощность всех электроприборов при одновременном подключении, а U – обычное напряжение в сети, то есть 220 В.

Тогда в обозначенной детской Iсум будет равна 5,7 А. И в условиях того, что сеть не слишком нагружена и не имеет много разветвлений, здесь не требуются дополнительные расчёты. Просто на всякий случай к полученному числу добавляется ещё 5 А, а потом всё округляется. Так получатся 11 А на детскую.

Останется только взять таблицу, предложенную выше, и отыскать подходящее сечение медного кабеля. В примере нагрузка получилась идеально подходящей под сечение 0,5 мм и хватит одного одножильного провода.

Стоит отметить, что для детских комнат нередко покупают специальные розетки, защита на которых не позволит пытливым умам провести первый урок знакомства с электричеством. А если в доме часто бывают маленькие дети, то такие розетки можно установить везде, где до них могут достать юные естествоиспытатели.

Особенности замены электропроводки в различных помещениях

Чтобы замена электропроводки в частном доме или квартире не вызвала проблем в дальнейшем, следует особое внимание уделить размещению электрооборудования в различных помещениях. Это необходимо учитывать еще на этапе выполнения чертежей

Это позволит выполнить работу максимально качественно и быстро, а также обеспечить удобство использования розеток и выключателей

Поэтому крайне важно понимать, как поменять проводку во всех помещениях дома

Ванная комната

Несмотря на небольшой размер помещения, замена старой проводки в ванной комнате и туалете может вызвать сложности. Это связано с высоким уровнем влажности. Если работа будет сделана некачественно, возможет удар током. И если в другом помещении он неопасен, то влажность, мокрый и скользких пол могут сделать его смертельным для человека.

К тому же в ванной комнате устанавливается оборудование высокой мощности. Речь идет о нагревателях для воды, стиральных и сушильных машинах. И проводка должна гарантировать их стабильную работу.

Поэтому при замене старой электропроводки в ванной комнате должны соблюдаться такие условия:

• при установке бойлера следует сразу же покупать длинные шнуры;
• для электрооборудования необходимо отдавать предпочтение трехжильным кабелям;
• в ванной комнате нужно устанавливать специальные розетки, которые имеют специальную крышку для защиты от влаги;
• минимальное расстояние от розеток и выключателей до ванной, душевой кабины и умывальника должно составлять 60 см;
• для удлинителей розетку лучше установить в соседнем помещении.

Если туалет не совмещен в ванной комнатой, проводка в нем ограничивается только осветительной ветвью для плафона. Поэтому проводку можно совместить с ванной комнатой.

Кухня

При прокладывании проводки в кухне рекомендуется использовать две ветки. Одна из них может идти от ванной комнаты, а другая должна быть отдельной. Для электропроводки следует использовать провод с сечением 4 мм. кв. При этом провод должен быть в специальной защитной оболочке. На чертеже в процессе подготовки следует отметить такие точки подключения:

• для осветительных приборов (люстра, дополнительное бра, точечные светильники);
• выключатели;
• тройные розетки для включения плитки, духовки, холодильника, мультиварки и другого кухонного оборудования.

Для освещения рабочей зоны выводить отдельную ветку не рекомендуется. Это не только не соответствует правилам безопасности, но и не имеет смысла с экономической точки зрения. Одну точку можно выделить для включения тостера, блендера, мультиварки, кофеварки и другого оборудования, которое включается на короткое время. Для холодильника следует выделить точку, которая находится на противоположной стене от точек для других приборов. Кроме того, все розетки должны находиться на расстоянии как минимум 60 см от раковины.

Коридор

Для проводки коридора требуется две ветки — для освещения и розеток. Если коридор длинный, потребуется установка нескольких точек освещения. К тому же именно в коридоре чаще всего устанавливаются выключатели для ванной комнаты, кухни и жилых комнат. В некоторых случаях целесообразно установки бра возле входной двери. Осветительные приборы, выключатели и дополнительные розетки для коридора должны быть продуманы еще до начала проведения замены электропроводки.

Детская комната

К качеству замены старой электрической проводки в детской предъявляются особые требования. Если ребенок маленький, розетки и выключатели должны быть установлены на уровне не ниже 180 см от пола. Также лучше всего воспользоваться специальными устройствами с защитным диском, которые защитят маленьких детей от удара электрическим током.

Рекомендуется использоваться отдельные ветки для осветительных приборов, розеток и выключателей. Отдельную линию можно использовать для включения бытовой техники, к примеру, обогревателя, телевизора или компьютера.

Жилые комнаты

Для спальни и гостиной также следует использовать по три ветки проводки: для розеток, освещения и бытовой техники. В спальне дополнительная ветка электропроводки может иметь питание смежное с детской комнатой.

Чтобы заменить электропроводку в трехкомнатной квартире потребуется использовать примерно 15 веток. Для установки кондиционера не рекомендуется использовать отдельную ветку. Его нужно включать в розетку, установленную около него. Это требование техники безопасности.

Монтаж электрической проводки в квартире

Это не такой затратный и длительный процесс, как установка проводки в доме. Связано этом с тем, что тут не потребуется подводить линию внутрь жилого помещения, потому что в квартирах это обеспечивают компания, занимающаяся застройкой.

Удаление старых линий

Сначала любой мастер, решившийся на самостоятельную замену электропроводки, должен удалить старые линии. Для этого отключается электричество на вводе в распределительном щитке.

Затем все помещения освобождаются от предметов мебели, чтобы замене ничего не мешало. Старые кабели нужно полностью удалить, начиная с распределительных коробок.

Обычно они без проблем вытягиваются со штроб, но если это не получается, то лучше оставить их на месте, хорошо изолировав с двух сторон.

Кстати, старые штробы допускается использовать для новой электропроводки в частном доме, если положение розеток и выключателей вас в целом устраивает.

Если же нет, придётся штробить новые канавки по утверждённой схеме.

Преимущества приточно-вытяжной вентиляции

Особенности проводки на кухне

Сосредоточение всевозможных электроприборов характерно для кухни. Инструкция, как заменить проводку на ней, будет нелишней. Проводка образца прошлого века на такую мощь не рассчитывалась. При включении двух или трех приборов одновременно может закончиться коротким замыканием и возгоранием старой тонкой проводки.

Мощное оборудование подключают к трехфазному выходу. Одной фазы и нуля для электрической плиты и духовки маловато. Дополнительный провод пробрасывают от коридорного щитка. Суммарная мощность всей техники колеблется в районе 15 кВт, сечение выбирают с учетом такой нагрузки.

На кухне есть зоны особой опасности: плита и раковина. В этих местах провод подвергается нагреву и воздействию влаги. Если обойти источники повышенной опасности не удается, провод укладывают в гофротрубы.

Инструкция: как сделать проводку своими руками

Итак, до того, как правильно провести проводку, необходимо проведение разметки. Прорисовывают с помощью маркера яркого оттенка линию, где будет проложен электрический кабель. Далее помечают, где будут находиться розетки, выключатели, приборы освещения и бытовые, щит, на котором будет располагаться выключатель.

Далее штрофбируют стены на 20-миллиметровую глубину, если собираются установить скрытую электропроводку. Перфоратор просверливает отверстия сквозного вида, помогающие переходу кабеля.

Если необходимо, то проводят крепление кабеля на потолочном покрытии или внутри пустот с последующим закрытием декоративным потолочным покрытием.

Инструкция установки нового кабеля и по замене старой проводки проходит однотипно. Только для последнего варианта необходимо демонтировать старую электропроводку, а последующие этапы монтажных работ одинаковы.

Проведение установки распределительного щитка, на котором будет находиться выключатель.

Внутрь конструкции проводят заведение электрокабеля, пока не подключая его. Подключается провод только мастером-электриком, который имеет соответствующую профессиональную квалификацию, что подтверждается удостоверяющим документом.

Подведение вводного кабеля к электрораспределительному щитку проводят следующим образом:

• к нулевой отметке прикрепляется электропровод синего оттенка;
• к фазе проводят крепление провода беловатого оттенка;
• заземлить возможно с помощью провода жёлто-зелёного оттенка.

Следует при установке провода внимательно соблюдать все правила безопасности.

Если человек обладает определёнными знаниями в области электричества, можно установить электрическую проводку самостоятельно, достаточно для этого просмотреть поэтапную инструкцию с фото, которых немало на просторах Интернета.

Но если человек очень смутно представляет процесс монтажа и не знает почти ничего в электричестве, необходимо обратиться к услугам профессионального мастера-электрика. Он быстро и эффективно установит новую или заменит при необходимости старую проводку в Вашем доме, обеспечив при этом максимальную степень безопасности для проживающих людей.
