Как сделать засов для ворот: своими руками на гаражные распашные створки

Технологические особенности

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

  • Самозакрывающаяся щеколда на калитку.
  • Запирающее устройство для калитки со щеколдой и верёвкой.
  • Пружинный запор.
  • Потайной замок.
  • Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

  1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
  2. Привариваем посередине сваркой к ней болт под крепление защёлки.
  3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
  4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
  5. Крепим к основной запирающей пластине ручку для открывания.
  6. Зафиксировать готовую щеколду на калиточной дверце.
  7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
  8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

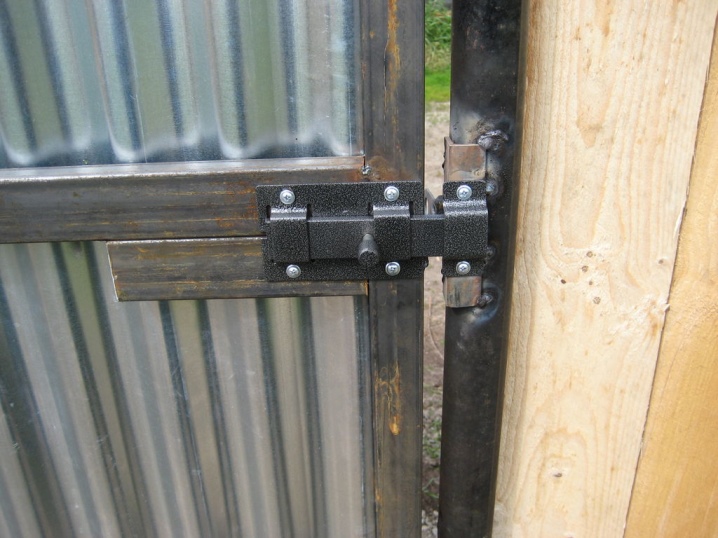

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем всё на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

  1. Обрезается кусок стального прута длиной 20–25 см.
  2. Согните его под прямым углом 5–10 см от края.
  3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
  4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
  5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
  6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
  7. Пластина, являющаяся основанием для механизма, приваривается к забору.
  8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Разновидности запорных механизмов

Защитные конструкции для входной группы участка бывают заводскими или изготовленными своими руками. Их можно использовать по отдельности, а также совместно, в целях повышения защитных качеств ограждающей конструкции.

По расположению различают засовы для ворот:

  • вертикальные. Они представляют собой металлические прутья/пластины, проходящие в специальные фиксаторы-проушины, приваренные по краю полотна ворот или калитки. Нижнее окончание стержня входит в трубу или паз, углубленные в земле и закрепленные бетонной заливкой. Такой запор простой, надежный, он применяется преимущественно в распашных конструкциях;
  • горизонтальные. Принцип строения данного механизма схож с вертикальным, только располагается он параллельно земле. Такая щеколда на калитку состоит из стержня, ушек-держателей и фиксатора, установленного на соседнем полотне/столбе.

Конструкционно запорные механизмы для ворот бывают:

  • накладными. Это засовы сдвижного типа, предназначенные для установки изнутри входной конструкции участка. Подобная накладная задвижка на ворота может быть плоской или объемной (в виде штыря);
  • винтовыми. Данные затворы устанавливают с наружной части входной группы участка. Они включают стержень с нарезанной винтовой резьбой и ключевую основу с выемкой и шпилем. Подобную конструкцию легко изготовить собственноручно, но она имеет ряд недостатков. Для ее установки потребуется наличие свободного места в проеме калитки, изделие легко взломать при помощи подбора схожего ключа;
  • ригельными. Это более сложные механизмы, состоящие из ключа с выемками и соответствующего ему основания. Изготовление такого изделия под силу только опытному мастеру, но возможность подделки ключа существует;
  • пазовыми. Данные запоры на ворота имеют несложное строение, но обеспечивают надежную защиту от взлома. При вставке ключа в щель замка начинает двигаться шестерня, открывающая/закрывающая калитку;
  • пружинными. Это простой механизм, состоящий из компактного основания, в проушины которого вставлен Г-образный штырь. Поворотом его ручки оттягивается пружина, которая открывает полотно. Данный замок можно применить в качестве дополнительной защелки для калитки, поскольку он не обладает высокой надежностью;
  • врезными. Они сделаны наподобие стандартного дверного замка. Для установки данного запорного механизма необходимо проделать отверстие внутри полотна калитки;
  • кодовыми. Данные системы работают путем нажатия комбинации цифр. Работают они по принципу домофона. Однако код просто разгадать, поэтому рекомендуется покупать замок с дополнительным запором, открываемым ключом.

Существуют более современные защитные системы, работающие от электричества.

Важная информация: достоинства таких запоров — высокие защитные качества, устойчивость к взломам, удобство в применении, недостатки — необходимость подключения к электричеству, вероятность возникновения сбоев при неблагоприятных погодных условиях (морозах, высокой влажности).

Рассмотрим изготовление каждого из типов засовов более подробно

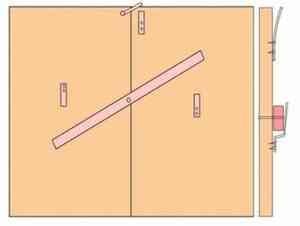

Устройство “Вертушки” своими руками

Вертушка – один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество – его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

  1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина – примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
  2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 – М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
  3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
  4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
  5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

  • Разметить отверстие на полосе под отверстие для болта М10 – М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
  • Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один – на той же створке, где крепится засов, рядом с торцом ворот. Второй – напротив него, возле торца второй створки, и третий – вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал – стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

  1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
  2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
  3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

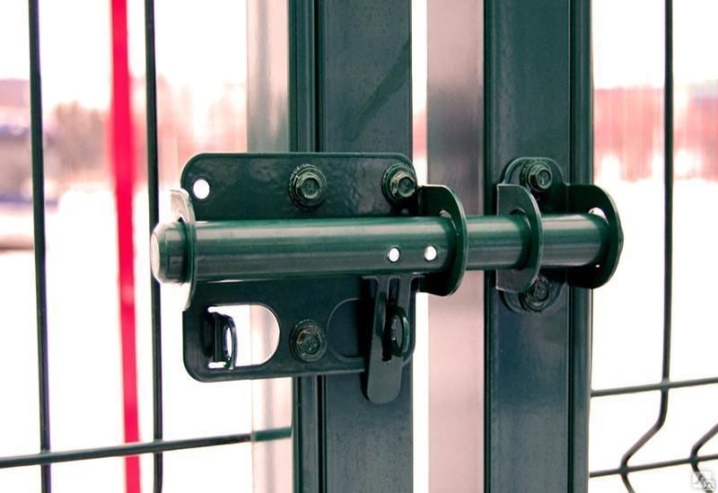

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего – сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

  1. Нарезать трубку на три части – длинный (около 10 см) и два коротких (по 5 см).
  2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
  3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
  4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Изготовление своими руками

Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

Если есть желание сделать запор самостоятельно, нужно иметь болгарку, гаечные ключи, тиски, пассатижи, дрель, отвертки, сварочный аппарат. В основном используются следующие материалы: остатки бруса, дерева, арматуры, обрез металла, преимущественно – остатки стройматериалов.

Запор в проушинах

С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.

Шпингалет

Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.

Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

Штырьковый механизм

Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

  1. В углах полотна наваривают полые трубки из металла длиной до двадцати сантиметров.
  2. Точно такие же трубки вкапывают в землю. Запором служат куски арматуры длиной около пятидесяти сантиметров. Их вставляют в приваренные трубки.

На фото изображен обычный засов.

Вместо труб иногда используют петли.

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.

Засов

Чертеж для изготовления своими руками

Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.

Защелка

Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.

На видео рассказывается, как сделать задвижку своими руками.

Вертушка

Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:

  1. Взять брусок толщиной пять сантиметров и две стальные полоски, согнутые в середине, – стопоры.
  2. Перекладина прикручивается с самого края одной из створок. Металл прикрепляют к каждой части дверных полотен так, чтобы они фиксировали засов при его вращении.

Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.

Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.

Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

Блокировка сооружений из профнастила

Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.

При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.

В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.

Выбор вида засова

Сегодня на рынке можно встретить множество вариантов засовов. Рассмотрим основные из них.

Типы по методу крепления:

  1. Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
  2. Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
  3. Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

Конструкции с пружиной

Типы по виду конструкции

  1. Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
  2. Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
  3. Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
  4. Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Шлагбаум

Готовые модели

  1. Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
  2. Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
  3. Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

Типовая конструкция для распашных ворот

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Описание и назначение

Надежное запирание двери или калитки позволит обезопасить жилище, не допустить попадание внутрь незваных гостей. Наиболее простыми видами запорных устройств считаются задвижки, засовы, шпингалеты и щеколды. Такие изделия могут различаться своим внешним видом, конструкцией.

Дверные щеколды представляют собой механизм запора для двери, выглядящий как пластина с рычагом, снабженным пружиной. При давлении на пружину происходит западание металлической пластины в гнездо планки, препятствуя открыванию двери.

Часто в таких моделях предусмотрен пружинный механизм. Чтобы защитить пружинный засов от самопроизвольного открывания, предусмотрена специальная резьбовая ручка-винт.

Изготовление поворотно-стоечных запоров

Такая категория запоров может быть в вертикальном или горизонтальном исполнении. В вертикальном исполнении такой засов представляет собой металлический прут, который входит в пазухи, установленные на потолке и в полу.

Для изготовления такого запора в качестве стержня можно использовать пруток арматуры или металлическую трубу. Чтобы удобно было открывать и закрывать засов на стержень, рекомендуется приделать ручку. Можно приварить кусочек трубы перпендикулярно основному стержню.

Стержень крепится на створку при помощи металлических полок с отверстиями, которые можно прикрутить саморезами или приварить. Вертикальный запор можно сделать на всю высоту ворот или установить в верхней или нижней части полотна.

Пазухи, куда входит стержень, могут быть разного исполнения. Если пол и потолок из бетона, то можно высверлить отверстие диаметром стержня и вставить в отверстие металлическую пластину цилиндрической формы. Если ворота крепятся на металлической раме, то к ней можно приварить металлические пазухи, но такой механизм будет менее надежным, чем система, которая предусматривает фиксацию металлического стержня в полу или потолке.

Горизонтальный запор имеет аналогичный принцип работы, как и вертикальный. Только вместо фиксации стержня в полу и потолке, он входит в стенки проема. Есть и уменьшенный вариант горизонтального запора. Он представляет собой металлический стержень, установленный на одной створке, который фиксируется в металлическом пазе, закрепленном на второй створке.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Самым простым в создании замков станет проверенная годами вертушка. Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

Вертушка закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

  1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
  2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

  1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы Г либо привариваем ручку.
  2. Монтируем на створках отрезки трубы, кольца или петли.
  3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.
