Создание защитного заземления

Что такое контур заземления: определение и устройство

Контур заземление – это специальная конструкция из электропроводящих материалов с малым электрическим сопротивлением, обеспечивающая мгновенный отвод электрического тока в землю. Он состоит из 2-х соединенных между собой частей – внутренняя и наружная система. Надежное их соединение осуществляется во входном электрощите.

Устройство наружной подсистемы должно обеспечивать переход электрического сигнала в землю с распределением его по площади. Ее основу составляет несколько электродов, заглубленных в грунт и соединенных между собой в контур с помощью пластин. От пластин отходит шина достаточного сечения, которая вводится в электрощит, где соединяется с внутренней подсистемой. Каждый электрод представляет собой металлический штырь, закопанный (вбитый) на определенную глубину.

Внутренняя подсистема – это разводка заземляющей цепи по всему дому. Проводники от щита отводятся на розетки, к корпусам мощных электроустройств, к металлическим магистралям (трубы). Отдельные проводники объединяются в общую шину, которая присоединяется к шине внешнего контура.

Принцип действия контура заземления достаточно прост. Электрический заряд, накопленный в металлических элементах (корпуса установок, трубопроводы, арматура и т.д.) при повреждении изоляции проводников электросети или наведенный от внешних источников, устремляется по проводам внутренней подсистемы, имеющим малое электрическое сопротивление, к контуру внешней подсистемы. По закопанным в грунт электродам он «стекает» в землю. В свою очередь, земля имеет огромную емкость, что позволяет свободно «впитывать» такие утечки электричества.

Комментарии

Категории

Как установить лестницу в доме

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

• снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
• отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

• трубы водоснабжения, находящиеся в грунте;
• металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
• обсадные трубы артезианских скважин;
• металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

• стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
• стальные полосы и уголки толщиной от 4 мм;
• стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Нужно ли заземление в частном доме

Нужно ли заземление в частном доме? Обязательно. Суть системы – обеспечить электрическому заряду кратчайший путь для разрядки в грунт. Согласно законам физики, он будет искать проводник, обладающий минимальным сопротивлением. И контур, о котором пойдет речь далее, является именно таким. И даже если «доза» будет настолько велика, что заземлитель не сможет отвести ее полностью, через человеческое тело пройдет лишь малая часть, которая не причинит вреда. Разве что, возможно, вы почувствуете легкую кратковременную дрожь. Отсюда видно, что правильное заземление – гарантия электробезопасности.

Согласно ГОСТ, СНиП и ПУЭ каждое жилое сооружение в обязательном порядке оснащается такой системой защиты от замыкания и блуждающих токов. В нормативных документах в частности говорится, что заземление для дома монтируется, если проектная напряжение в цепи электроснабжения с переменным током от 100 В превышает отметку в 40 Вт. Еще одной задачей, которая решается при помощи заземлителя, является обеспечение пожарной безопасности. В результате замыканий часто происходит возгорание, затем пожар, и тогда затраты на восстановление (если таковое возможно) несоизмеримо больше со стоимостью монтажа контура заземления.

Как правильно сделать заземление в частном доме спрашивают и те, кто столкнулся с проблемой плохого сигнала. Если недалеко находится мощный излучатель, помехи при использовании телефона, телевизора, компьютера, радиоприемника неизбежны. Но если защитить здание, принимаемый сигнал всегда будет отличным. Но только не путайте эту систему с громоотводом. В последнем случае целевое назначение одно – отвод разряда молнии. При замыкании молниеотвод никак не сможет защитить людей от поражения, а приборы от перегорания. Однако общий принцип действия в обоих случаях идентичен.

При монтаже ни в коем случае не соединяют контуры громоотвода в доме с заземлением. Каждая из систем работает независимо. Тогда в случае попадания молнии скачка напряжения не случится. Если же случится эффект индукции, заземлитель «выведет» ток из цепи, чем обеспечит безопасность. Причем у каждой системы безопасности есть подземная часть. Она может быть общей только при достаточном сечении. Разводка всегда обособленная. Наличие одного средства защиты не исключает необходимость установки другой.

Состав

Для изготовления стекловолокна используются только природные материалы, поэтому готовые обои не выделяют вредных веществ и имеют долгий срок службы. Помимо стекла, в состав полотна входит доломит, сода, глина, кварцевый песок и известь.

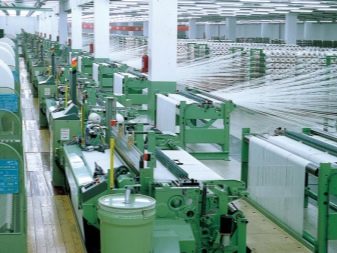

Вначале все составляющие формуются в брикеты, которые впоследствии под действием высокой температуры вытягиваются в нити. На ткацких станках из нитей ткется полотно. Затем полотно пропитывается специальным раствором, основу которого составляет модифицированный крахмал. Благодаря этой пропитке сначала обои держат форму до того, как их наклеят, а после, смешиваясь с клеем и краской, прочно закрепляются на поверхности.

После этого все стеклотканевые обои проходят тщательную проверку на соответствие стандартам ГОСТ Р 52805-2007.

Схемы заземления, какую выбрать

Перед тем как сделать заземление у себя в частном доме потребуется ознакомиться с особенностями обустройства и функционирования защитных систем, предполагающих использование одной из известных схем. Для этого необходимо учесть следующие важные моменты:

1. При организации электроснабжения любого современного объекта на него помимо нулевой и фазной шины должен заводиться так называемый «заземляющий» проводник.
2. Его основное назначение – защитить людей от опасного потенциала, попадающего на корпус приборов при нарушении изоляции проводников.
3. Для этого заземляющая шина еще на стороне подстанции соединяется со специальным элементом заземления (контуром), который обустраивается непосредственно на ее территории.

При этом рассматриваемые здесь устройства заземления в доме принято относить к категории «повторных» ЗУ, дублирующих станционные на случай обрыва нейтрали (совмещенного PEN проводника).

По способу заземления нулевой жилы трансформатора на подстанции и объекта на стороне потребителя все используемые схемы делятся на следующие две категории:

1. Во-первых – это системы с глухозаземленной нейтралью, представляющие собой наиболее распространенный способ заземления трансформаторов, вторичные обмотки которых соединены «звездой». В этом случае их средняя точка постоянно подключена к контуру.
2. Во-вторых, нередко применяются схемы с так называемой «изолированной» нейтралью, в которых средняя точка не соединяется с землей или подключена к ней через высокое сопротивление прибора защиты.

а) сеть с глухозаземленной нейтралью, б) сеть с изолированной нейтралью, соединенной с землей через разрядник

Их применение связано с необходимостью изолировать токоведущие части оборудования от заземляющего контура. Глухозаземленную нейтраль согласно правилам устройства электроустановок принято обозначать как «TN». Одним из самых распространенных способов защитного использования такой нейтрали – подсоединение с ней металлических корпусов приборов посредством отдельной шины.

Разновидности вертикальных заземлителей

Распространены следующие виды вертикальных заземлителей:

• традиционный;
• модульный;
• гибкий;
• бесконтактный;
• для засушливых регионов.

Традиционный

Самый простой вариант. Отрезки стального проката длиной до 5 м вколачивают в землю кувалдой или специальным электроинструментом.

Для изготовления электродов используются:

• уголок: минимальная толщина полки — 4 мм;
• полоса: минимальная толщина — 4 мм, минимальное сечение — 48 кв. мм;
• труба: минимальная толщина стенки — 3,5 мм;
• прут: минимальный диаметр — 10 мм, оцинкованного — 6 мм.

Заземлитель молниеотвода

Минимальное сечение электродов и подводящих шин для заземлителей молниезащиты составляет 160 кв. мм.

Круглые электроды наиболее предпочтительны, поскольку:

• при том же сечении имеют меньшую площадь поверхности, потому меньше ржавеют;
• легче вбиваются в грунт;
• требуют в 1,5 раза меньших затрат стали и обходятся в 1,75 раза дешевле прочих разновидностей.

Недостаток традиционного заземлителя: глубина залегания относительно невелика.

Модульный (наращиваемый)

Используются круглые стержни, снабженные конструктивными элементами для прочного соединения. По мере погружения в грунт электрод наращивается, что позволяет достигать любой глубины.

Достоинства модульного заземлителя:

1. Высокая эффективность, обусловленная значительной глубиной погружения: чтобы обеспечить сопротивление в 2 Ома достаточно 1-го электрода длиной 12 м, тогда как 3-метровых для этого требуется 15 м и более.
2. Компактность: заземлитель занимает мало места на поверхности участка.
3. Долговечность: модули имеют коррозионноустойчивое медное или цинковое покрытие.

Параметры модулей:

• диаметр: 12 – 25 мм;
• длина: 1,2 – 5 м.

Применяются разные способы соединения секций:

• резьбовыми муфтами;
• резьбовое без муфты (стержни навинчиваются один на другой);
• муфтой без резьбы;
• фрикционный метод: один стержень заклинивается в другом.

При выборе модульного заземлителя внимание обращают на характеристики покрытия:

• толщина;
• адгезия: подразумевается сила сцепления покрытия с основным материалом, препятствующая его соскальзыванию в процессе внедрения в грунт.

Гибкий

Электрод изготовлен в виде тонкостенной трубы из нержавеющей стали (толщина стенки составляет 1 – 2 мм) с находящимся внутри сердечником из полужесткого пластичного материала.

Он хорошо переносит процесс забивания, но при попадании на препятствие в грунте (камень и пр.) изгибается и обходит его. Наконечник делают закругленным, чтобы он лучше соскальзывал с препятствия.

Стандартный диаметр стальной трубы — 15 мм. Диаметр «начинки» из пластичного материала больше, за счет чего она после запрессовывания в трубу удерживает последнюю от смятия.

Другой способ изготовления упругого сердечника — заливка в трубу эпоксидной смолы, какого-нибудь эластомера или полиуретана. При отвердении эти материалы стремятся увеличиться в объеме, чем и обеспечивается требуемый натяг.

Выгоды от использования электродов данного типа:

• возможность обходить твердые включения в грунте;
• уменьшение затрат стали.

Бесконтактный

При конструировании этого заземлителя преследовалась цель исключить контакт металлического электрода со средой грунта, вызывающей электролитическое растворение металла.

Бесконтактный заземлитель сооружается так:

1. В грунте бурят скважину.
2. Вставляют в горловину скважины трубу из гетинакса или иного изолятора, так чтобы она располагалась выше уровня земли.
3. Засыпают в скважину и трубу токопроводящую засыпку.
4. Внедряют в засыпку металлический электрод такой длины, чтобы его нижний конец был выше поверхности земли.
5. Кладут на засыпку тяжелый диск с отверстием для электрода, компенсирующий усадку засыпки и поддерживающий таким образом ее плотность и хороший контакт с электродом.

При таком подходе срок службы электрода увеличивается в 5 – 10 раз. Особенно уместно данное решение в зонах с агрессивными грунтами.

Для засушливых регионов

В грунте устраивается железобетонная емкость с люком вверху для заполнения водой. К низу емкости подсоединяют сеть из стальных труб с отверстиями в стенках для истечения воды, выполненными с определенным шагом. Эти трубы покрываются материалом, впитывающим влагу, например, бетоном или цементом.

Марку раствора необходимо подобрать так, чтобы добиться оптимальной скорости фильтрации влаги в грунт. Тогда воду в заземлитель придется заливать реже. Подключение заземляемого элемента осуществляется к арматурному каркасу ж/б емкости.

Виды заземления

В классификации видов заземления присутствует два основных его вида:

• Рабочее.
• Защитное.

Есть и несколько подгрупп: радиозаземление, измерительное, инструментальное, контрольное.

Рабочее

Существует определенная категория электрических установок, которые не будут работать, если их не заземлить. То есть, основанная цель сооружения заземляющей системы – это необеспечение безопасности эксплуатации, это обеспечение самой эксплуатации. Поэтому в этой статье данный вид нас интересовать не будет.

Защитное

А вот этот вид специально устраивается с целью обеспечить безопасность работы электроустановок. Он делится на три категории в зависимости от назначения:

• Молниезащита.
• Защита от импульсного перенапряжения (перегруз линии потребления тока или короткое замыкание).
• Защита электросети от электромагнитных помех (чаще всего данный вид помех образуется от рядом работающего электрического оборудования).

Нас интересует именно импульсное перенапряжение. Назначение заземления данного типа – это безопасность обслуживающего персонала и самой установки в процессе аварии или поломки оборудования. Обычно такая поломка внутри электрического агрегата – это замыкание провода электрической схемы на корпус прибора. Замыкание может происходить непосредственно или через любой другой проводник, например, через воду. Человек, коснувшийся корпус установки, подвергается воздействия электрического тока, потому что становится его проводником в землю. По сути, он сам становится частью заземляющего контура.Схема заземления в частном доме

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Вот почему, чтобы устранить такие ситуации и устанавливается заземление корпуса на контур, расположенный в земле. При этом срабатывание заземляющей схемы – это толчок для системы автоматов, которые тут же отключают подачу электроэнергии к оборудованию. Все это располагается в специальных силовых и распределительных щитах.

Сопротивление заземлению

Есть такой термин, как сопротивление растеканию тока. Для простых обывателей легче будет воспринимать, как сопротивление заземлению. Вся суть этого термина заключается в том, что схема заземления должна работать корректно с определенными параметрами. Так вот сопротивление является основным из них.

Оптимальный вариант этого значения – ноль. То есть, лучше всего использовать материалы для сборки контура, у которых электропроводность самая высокая. Конечно, добиться идеала никак не получится, поэтому старайтесь выбирать именно те, у которых сопротивление самое низкое. К ним относятся все металлы.

Есть специальные коэффициенты, с помощью которых производится определение показателя сопротивления заземляющего контура, эксплуатируемого в разных условиях. К примеру:

в частном домостроение, где используются сети на 220 и 380 вольт (6 и 10 кВ), необходимо устанавливать контур с сопротивлением 30 Ом.

• монтируемая газопроводная система, входящая в дом, должна заземляться схемой в 10 Ом.
• молниезащита должна иметь сопротивление не более 10 Ом.
• Телекоммуникационное оборудование заземляется контуром 2 или 4 Ом.
• Подстанции от 10 кВ до 110 кВ – 0,5 Ом.

То есть, получается так, что чем больше мощность силы тока внутри оборудования или приборов, тем ниже должно быть сопротивление

Заземляющее устройство

Система заземления представляет собой совокупность заземляющего контура и проводников, позволяющих безопасно отвести ток в грунт. Существует два типа заземлителей — естественные и искусственные. Естественные заземлители представляют собой металлические конструкции, основное предназначение которых не связано с обеспечением электробезопасности. Согласно ПУЭ, к естественным заземлителям относятся:

1. Каркасы сооружений (из железобетона или чистого металла), имеющие контакт с почвой.
2. Водопроводные трубы, находящиеся под землей. Запрещено использовать для заземления нефте- и газопроводы, а также любые другие трубопроводы, предназначенные для транспортировки горючих веществ.
3. Опоры ЛЭП.
4. Нетоковедущие железнодорожные пути (только при условии наличия сварных соединений между рельсами).

Искусственный заземлитель — это конструкция, сооруженная специально для защиты от тока. В качестве искусственных заземляющих устройств используют:

• неокрашенные металлические пруты (минимальный диаметр — 10 миллиметров);
• стальной уголок (толщиной от 4 миллиметров);
• листы стали (толщина — от 4 миллиметров и сечение в разрезе — свыше 48 квадратных миллиметров).

Для сооружения искусственных заземлительных систем пруты закапывают или вбивают в почву. Длина электрода не должна быть меньше 2,5 метров. После установки проводников в землю, их сваривают между собой. Надземная часть заземлительного контура должна находиться на определенном расстоянии от земли (не менее 50 сантиметров).

Обратите внимание! Согласно требованиям Правил устройства электроустановок, контур должен иметь, по крайней мере, два соединения с проводниками. По предназначению оборудование принято делить на две разновидности — защитную и рабочую

Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки

По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки.

Защитное заземление обустраивается для:

• всего электрооборудования и машин, не установленных на глухозаземленных опорах;
• электрических шкафов, металлических коробов распредщитов;
• трубопроводов с силовыми кабелями;
• оплеток силовых кабелей.

Рабочие заземлительные устройства применяют в случаях, когда, несмотря на повреждение изоляционного слоя и последовавшего за этим пробоя на корпус, необходима бесперебойная работа оборудования. К примеру, рабочим заземлением оснащают нули трансформаторов и электрогенераторов. Также рабочим считается заземление молниеотводов.

Обратите внимание! По нормативам ПУЭ заземление электрических сетей с номиналом напряжения 42 вольта (при переменном токе) или 110 вольт (при постоянном токе) осуществляется в обязательном порядке
