Виды клипс для крепления проводов

Виды клеммных контактов

Современные производители предлагают большой ассортимент коммутаторов для выполнения разных по назначению соединений. Каждая модель отвечает определенным задачам и требованиям, рассмотрим их подробнее.

Винтовые коммутаторы

Эти простые и надежные устройства отлично подходят для установки в розетках и других подобных точках. Жилы закрепляются в клемме винтами.

Винтовой клеммник

Винтовые клеммники не используют для алюминиевой проводки. Это обусловлено тем, что алюминиевая жила разрушается под давлением винтового крепежа. Если в коммутаторе предусмотрен заземляющий контакт, головку винтика помечают зеленой краской.

Клеммные зажимы для проводов

Конструкция таких коммутаторов предусматривает использование небольшой пружинки, фиксирующей жилу в нужном положении.

Клеммный зажим

Такие клеммники устанавливаются в одно мгновение: просто вставляется зачищенная проводка и в один щелчок осуществляется фиксация.

Коммутаторы для распределительных коробок

Такие клеммы используют для соединения проводов в распределительных коробках. Корпус коммутатора изготовлен из поликарбоната, а место контакта – из меди. Для фиксации жил используются пружины.

Многие распредкоробки выпускаются с готовыми коммутаторами

Для надежности клеммы обрабатываются специальной пастой, защищающей контакты от перегрева.

Продукция компании «Wago»: достоинства и особенности

В отличие от изделий французской компании, описанных выше, продукция немецкого производителя — клеммники «Wago» – не требуют регулярного обслуживания. Пружинные безвинтовые клеммники этой компании позволяют добиться максимально надежного соединения проводов независимо от их типа и диаметра.

Наконечник «Wago» имеет ряд достоинств:

1. Соединение отлично реагирует на проявление вибраций.
2. За счет постоянного давления пружины на проводники удается добиться создания перманентного электрического сопротивления соединения.
3. Устанавливать изделия просто и быстро, специальный инструмент не понадобится.
4. В случае необходимости возможно многократное переподключение с сохранением токопроводящей жилы.
5. Открытый доступ инструмента, снимающего измерения, к шине клеммника.

Клеммники «Wago» делают из меди, прошедшей обработку лужением. Такой подход позволяет добиться увеличения пятна контакта со снижением электрического сопротивления соединения и предотвращает окисление металлов проводников. Не исключается заполнение изделий антикоррозийной смазкой.

Конструкция изделий «Wago» может быть представлена в нескольких вариантах:

1. PUSH WIRE — подходит для неразъемных соединений, отличается высоким уровнем жесткости пружины.
2. CAGE CLAMP — подойдет для многократных коммутаций, идеальна для соединения гибких проводов.

Монтируют клеммники «Wago» на провод в следующем порядке:

1. Провода зачищают с учетом углубления в корпусе клеммника. Это примерно 10-13 мм.
2. Устанавливают проводник в полость клеммника, используя плоскогубцы.

Заканчивается монтаж, как правило, тестированием качества работ.

Принцип работы

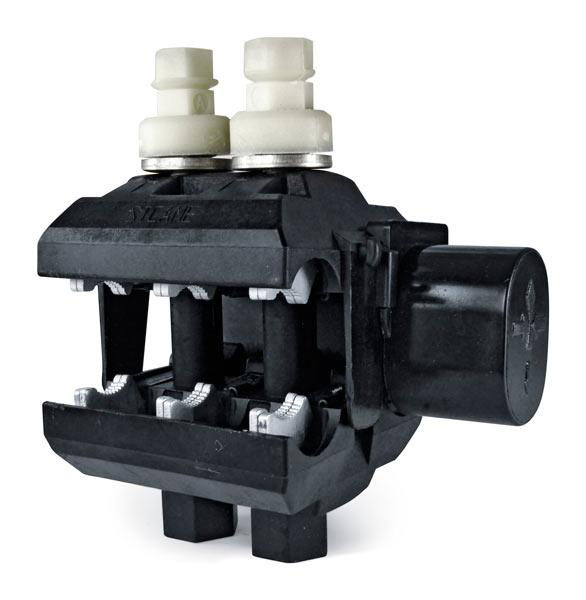

Прокалывающий зажим для СИП — это специальное устройство, которым соединяются два параллельно идущих провода. Оно позволяет обеспечить как параллельное, так и последовательное соединение — в первом случае с помощью сжима (как его еще называют) организовывается отводка от основного провода, во втором зажимом соединяют, вставляя их в разные (обязательно!) гнезда, два отрезка провода, а на оголенные их концы надевают защитные диэлектрические колпачки.

Электрическое соединение осуществляется путем прокола внешней изоляции самонесущего провода зубцами пирамидальной формы, которые при проколе надежно «запечатывают» то место, где вгрызлись в провод, не допускания попадания туда влаги.

Карта покрытия цифрового телевидения и расположение вышек в вашем регионе

Виды изделий

Изготовителями предлагается несколько вариантов прокалывающих зажимов для СИП. Они отличаются в основном использованием в различных условиях эксплуатации:

1. Ответвительный прокалывающий зажим с наличием одного болта. Это устройство электрики называют «голый СИП». Он используется для проведения провода, лишенного изоляционного слоя. Сечение, с которым способен работать данный вариант исполнения сжима, варьируется от 16 до 95 мм2. Пластиковое покрытие защищает токоведущие жилы от пагубного воздействия влаги и солнечных лучей. Также зажим имеет стабильную планку. Само устройство прокола выполнено из алюминиевого сплава, что позволяет избежать коррозии. Надежность устройства не вызывает нареканий.

2. Ответвительный прокалывающий зажим с наличием двух болтов (на фото ниже). Необходим при использовании ответвительного устройства с целью отвода проводов, лишенных изоляционного слоя, к магистральному кабелю на провод СИП. Максимальное допустимое сечение прокалываемого кабеля составляет 95 мм2. Корпус изготовлен из стеклоармированного пластика, обладающего повышенной стойкостью. С целью повышения технологичности, при эксплуатации используется нижняя планка, предназначенная для фиксации ключа в необходимом положении. Этот зажимной механизм также защищен от попадания влаги и пагубного воздействия ультрафиолета. Качество, как и всегда для такого уровня электротехнических устройств, соответствует стандартам и находится на высочайшем уровне.

Подключение кабеля к СИП на опоре

На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.

• Ensto — SLIP 12.1
• Niled — Р616R
• ИЭК — ЗОИ 16-70/1,5-10
• КВТ — ЗПО 16-95/1,5-10

Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

жила после прокола с изоляцией

жила после прокола без изоляции

Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

• Ensto — SM6.21
• Ensto — Sliw65+Sliw64 (для многократного подключения)
• Niled — Р 617,619

Скворечник

Грядки своими руками не как у всех: интересные идеи и рекомендации по их воплощению

Что такое антенна Харченко и чем она хороша

В 1961 году в третьем выпуске журнала «Радио» была опубликована статья инженера К. Харченко «Зигзагообразная антенна», которая помогла улучшить качество картинки людям, проживающим за зоной уверенного приема. В сфере радиолюбителей она получила названия «ромбовидная», «восьмерка», «биквадрат» или просто «антенна Харченко».

У биквадратной конструкции есть ряд особенностей, которые позволяют ей оставаться популярной на протяжении более полувека:

• обеспечивает высокий коэффициент усиления ;
• подходит для приема телевидения и мобильного интернета — нужно только правильно подобрать размеры сторон;
• широкополосная — способна улавливать одновременно цифровые и аналоговые каналы;
• простая и недорогая в исполнении — позволяет любому собрать и использовать ее для приема слабого сигнала.

Самозажимные клеммники WAGO

Кроме клеммников с болтами есть также клеммники с зажимами. Они  дороже обычных, но позволяют производить соединение намного быстрее, особоенно в связи с новыми требованиями ПУЭ и запрете на скрутки.

Самый известный производитель таких клеммников фирма WAGO. Каждая клемма является отдельным устройством с несколькими отверстиями для подключения проводов, в каждое из которых вставляется отдельный провод. В зависимости от исполнения соединяет от 2 до 8 проводников. Некоторые виды заполняются внутри токопроводящей пастой для лучшего контакта.

Они выпускаются  как для разъёмного, так и для неразъемного соединения.

В клеммы для неразъёмного соединения зачищенный провод просто вставляется и пружинные усики фиксируют провод внутри. Провод можно использовать только жёсткий (одножильный).

В клеммах для разъёмного соединения провод зажимается при помощи откидного рычажка и пружинного зажима, позволяющих легко подключать и отключать провода.

Поскольку провода не соприкасаются между собой, клеммы позволяют соединять провода разного сечения, одножильные с многожильными, медные с алюминиевыми.

Лучше всего этот способ соединения проводников показал себя при небольших токах и наибольшее распространение получил в сетях освещения. Эти клеммы малогабаритные и легко помещаются в переходных коробках.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

1. В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
2. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
3. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Зажимы для соединения СИП с голыми проводами

Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.

У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:

Sicam TND и NTD

КВТ ЗПГО
Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.

Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии.

В крайнем случае при отсутствии переходных герметичных проколов можно воспользоваться плашечными зажимами с защитным кожухом. Снимаете изоляцию с СИП на 5см и соединяете его с голой ВЛ через плашку. После чего сверху одеваете герметичный кожух.

Обзор производителей электроустановочных устройств

От качества изделий, которыми приходится пользоваться при монтаже проводки, зависит пожарная безопасность. Продукция неизвестных фирм может изготавливаться из дешевых заменителей латуни и качественного пластика. Известные производители электрооборудования предлагают надежные клеммные соединения.

ABB

Клемма винтовая M35/16 35 мм.кв (5124R0700) ABB

Группа компаний ABB – лидер в производстве электрооборудования высокого класса. Ее ассортимент позволяет подобрать изделия для любого вида работ. Бренд предлагает клеммники для проводов основных типов соединения: пружинные, винтовые, втычные, системы с прорезанием изоляции и т. д. Плюсы изделий:

• отличное качество;
• разнообразие моделей;
• инновационные разработки;
• надежность.

Уникальным товаром производителя являются тестовые блоки Essailec и клеммные блоки ADO System.

WAGO

Клеммник для проводов Wago 5 разъемов

Продукция немецкой фирмы WAGO завоевала популярность благодаря надежности и простоте использования. Наибольшую популярность получили пружинные самозажимные клеммники. С их помощью без повреждений фиксируют мягкие многожильные и одножильные кабели различного диаметра. Плюсы изделий:

• устойчивость к вибрации;
• скорость соединения контактов;
• постоянное давление исключает деформацию жилы;
• возможен доступ измерительных инструментов при ремонте.

Надежность конструкции обеспечивает стальная пружина и корпус из полиамида. Компания предлагает зажимы для разъемной и неразъемной коммуникации. Они подходят для проводов сечением до 4 кв. мм.

Legrand

Проходная клемма с винтовым зажимом Legrand Viking 3

Бренд Legrand заслужил уважение и признание на рынке товаров электрической инфраструктуры. Компания предлагает клеммные блоки с винтовыми и пружинными зажимами. Достоинства изделий:

• стойкость к выдергиванию провода;
• механическая прочность;
• простой монтаж;
• разнообразие размеров.

Контактные площадки устройств изготовлены из латуни с никелевым покрытием, улучшающим проводимость тока.

Метод опрессовки

При использовании такого типа объединения проводов, как опрессовка, используется специальная гильза, которая может быть сделана из меди или алюминия. Ее подбирают, опираясь на размеры скрутки. Материал, из которого сделано изделие и проводники, должен совпадать. Сначала провода необходимо оголить от изоляции и хорошо зачистить, а затем скрутить. После этого надевается гильза, которая затем зажимается при помощи специальных клещей.

Существует несколько типов гильз и клещей. Для каждого из них характерны определенные условия использования. Основным фактором является число проводников, которые можно поместить в одну гильзу. Размещать жилы нужно по определенным правилам, затем измерить полученный жгут и подогнать его под конкретные требования. Это довольно сложное занятие, подобный метод в основном используют квалифицированные специалисты.

Виды клемм

Резиновая краска для бетонного пола

Преимущества высоких грядок

По сравнению с обычными грядками у насыпных гораздо больше преимуществ:

огород можно разбить даже на участке, совершенно непригодном для земледелия;
перекопка и прополка огорода заменяются легким рыхлением почвы;
на ограниченном пространстве легче удалять сорняки;
высокую грядку легко смонтировать и так же легко разобрать;
между грядками можно выложить дорожки и ходить по ним в любую погоду;
растения быстрее созревают, что особенно важно для холодных регионов;
при обустройстве высокой грядки обеспечивается хороший дренаж;
культуры на грядках легко защитить от заморозков, накрыв брезентом или агроволокном.

Кроме того, огород из насыпных грядок может быть очень декоративным, поэтому разбить его можно рядом с домом.

Высокие грядки своими руками

Это интересно: Автополив своими руками — особенности разных типов орошения

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

• подключение медного кабеля при вводе в дом от провода СИП
• подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

• непосредственно на опоре
• на фасаде дома

Способы соединения проводов

Особенности использования наконечников НШВИ

Для изготовления штыревых втулочных наконечников используется электролитическая медь. На тыльной стороне изделия располагается изоляция. Чтобы предотвратить повреждение металла коррозией, медь обрабатывается с помощью гальванического лужения. Размер этих наконечников варьируется в пределах 0,25-150 мм.

При обжиме НШВИ значительно экономится время, что позволяет упростить процесс подключения электротехнических устройств. Наконечники пригодны для бытового использования. Они предназначены для обжима многожильных проводов любого типа. Производители выпускают НШВИ двух видов. Одни наконечники применяются для обжима одного провода, а другие рассчитаны на два.

Изделия маркируются следующим образом:

1. Одинарные – первая цифра маркировки означает размер сечения, а вторая отображает длину контактной части.
2. Двойные – цифра «2» в скобках указывает, что данный наконечник предназначен для сращивания двух проводов, а следующее число означает, каков размер сечения каждого из них.

Размеры обжимных наконечников НШВИ бывают от 0,25 до 150 мм

Желательно, чтобы размер хвостовика в наконечнике был немного больше, чем сечение провода, т. е. его оголенных жил. Так, для кабеля 1,25 мм следует приобрести НШВИ сечением 1,5 мм.

Основные правила обжима проводов наконечниками втулочного типа

Качественно соединить провода с помощью наконечника можно и в домашних условиях, не имея профессиональных навыков и знаний. Для этого нужно придерживаться основных правил:

1. Правильно подобрать тип и размер наконечника для проводов под обжим.
2. Тщательно и правильно зачистить жилы.
3. Использовать в работе только специализированный инструмент.
4. В точности соблюдать технологию обжима.

Обычно изоляция на проводе снимается с учетом размера контактной части наконечника. После зачистки конец жилы должен совпадать с краем втулки. Чтобы этого добиться, к длине очищенного участка нужно прибавить 2-3 мм

Очень важно правильно подобрать размер наконечника. Чтобы не ошибиться, нужно ориентироваться по цветовой маркировке, в которую окрашены изолирующие манжеты

Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты

Существуют некоторые тонкости в работе с изолированными соединителями. Обязательно нужно проследить, чтобы изоляционный материал на проводе до упора заходил внутрь манжеты и полностью перекрывался ею.

Подготовительные работы выполняются в следующем порядке:

1. Жилы срезаются строго перпендикулярно.
2. Чтобы снять изоляционный слой с жил, необходимо учитывать размер хвостовика и прибавки.
3. Если жилы медные, с их поверхности необходимо убрать оксидную пленку. Для этого оголенный участок обезжиривается, после чего смазывается вазелином технического назначения.
4. Если форма жил секторная, придется их скруглить.
5. Если жилы провода изготовлены из алюминия, этот металл нужно зачистить до блеска. После этого оголенный участок обрабатывается кварце-вазелиновой смазкой, которая предотвратит появление оксидной пленки.

Стандартные способы коммутации проводов

Технически провода можно соединять несколькими методами, каждый из которых имеет преимущества и недостатки в определенных ситуациях.

Все они представлены в следующей таблице:

Тип соединения, фото:	Краткое описание:
Клеммное соединение	Пожалуй, самый простой и надежный метод. Клеммники – это механизмы разного рода строения, которые зажимают внутри себя провода, надежно их фиксируя и обеспечивая устойчивую коммутацию. Этот пункт будет подробнее раскрыт по ходу статьи.
Опрессовка гильзами	По надежности соединения металлическая гильза гораздо лучше, чем любая из клемм. Представляет собой приспособление короткую трубку из луженой меди или плоский наконечник с отверстием для монтажа. В середине стандартной гильзы имеется ограничитель, обеспечивающий равномерное погружение в тело трубки проводов с двух сторон. Монтаж достаточно прост, но требует применения специального обжимника – кримпера. Концы проводов заводятся в гильзу, после чего обжимаются по краям, что и позволяет создать очень прочное соединение. Недостаток такой связки в том, что она является неразрывной, плюс у гильзы нет собственной изоляции. Применяют гильзы и там, где необходимо сделать надежной винтовое соединение.

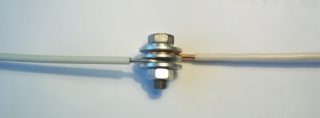

Болтовое соединение	Простое и крайне надежное соединение, которое позволяет соединить друг с другом алюминиевый и медный провода, при условии использования металла, который не образует с указанными ранее гальванической пары. Таковым металлом будет сталь. Хорош метод еще и тем, что болт может использоваться как зажим для провода большого сечения. Однако недостатков у него гораздо больше. Во-первых, конструкция получается слишком громоздкой, и уместить ее в подрозетнике или распределительной коробке становится нереальным. Во-вторых, для изоляции приходится наматывать сверху много изоленты, что также получается габаритным и не технологичным. По этой причине используют их в больших монтажных соединениях и при необходимости соединить алюминий с медью.
Сварное соединение	Сварные соединения являются по праву самыми надежными, так как металл скрепляется на молекулярном уровне, и в результате получается самое низкое сопротивление. Для такой коммутации потребуется сварочный аппарат, с которым еще и обращаться нужно уметь. Особенно хороша сварка, когда требуется связать толстые многожильные проводники. Есть еще недостатки – соединение получается неразъемным, а изоляция также выполняется отдельно. Использовать сварочный аппарат на высоте крайне неудобно. Существует риск расплавить изоляцию, поэтому такой работой занимаются только квалифицированные специалисты, и рассматривать метод как основной для своего дома не имеет особого смысла. Хотя если нанять мастера, можно и заморочиться.
Пайка проводов	Внешне пайка выглядит также надежно, как и сварка, но на деле это далеко не так. Такой метод неприменим в высоковольтных сетях. Причина в том, что металл, применяемый для пайки, имеет низкую температуру плавления, от чего соединение может «потечь» при высоких нагрузках. Зато в бытовой электронике пайка не имеет себе равных, так как это быстро, удобно и надежно.
Пружинные зажимы СИЗ	В принципе, эти приспособления можно отнести к клеммам, так как они имеют свою изоляцию и отличаются только способом фиксации. На фото показаны колпаки с винтовой пружиной, которая имеет заостренные края и сужается к концу. Проводники вставляются внутрь, и колпачок вращается по часовой стрелке до полной фиксации. Результат получается надежным и компактным. Подробнее о разновидностях поговорим позднее.
Скрутка проводов	Самый простой и быстрый способ соединить провода – скрутить их оголенные концы. Этот метод до сих пор активно применяется даже профессиональными электриками, из-за чего существуют серьезные споры. Если обратиться к нормам ПУЭ, то в пункте 2.1.21 можно прочитать о способах соединения проводов, и в этом списке отсутствует скрутка. Поэтому можно сделать вывод, что данный метод официально запрещен. И этому есть объяснение: При скрутке получается достаточно слабый контакт между проводниками, и чтобы уменьшить сопротивление, качественная скрутка делается очень длинной (5-7 см), что неудобно; При попытке сильнее стянуть провода, возможно их повреждение; При недостаточной длине скрутки от нагрузок соединение будет греться, появляется возможность расплавления изоляции и короткого замыкания, что недопустимо. Скрутка не является полноценным разъемным соединением. Ее применение оправдано как временное, или для удобства при выполнении сварки и пайки проводов.

Подключение двух проводов на одном проколе

Еще один важный момент при использовании проколов – запрещается применять подключение более одного ответвления на одном герметичном прокалывающем зажиме, если это не предусмотрено его конструкцией.

Казалось бы, у вас есть два отходящих кабеля сечением по 6мм2. Если их скрутить вместе или даже без скрутки вставить внутрь зажима, то ничего не мешает затянуть контакт таким способом. Зачастую такой прием используют при подключении нескольких светильников через один прокалывающий зажим.

Однако, как раз таки контакт по всей площади отходящей жилы здесь уже не будет достаточным. Более того, изолирующая резиновая прокладка в этом случае не сможет обжать провод со всех сторон. А соответственно ни о какой герметичности речь уже не идет. Влага будет спокойно проникать внутрь прокола, стекая по поверхности изоляции двух жил.

Типы приспособлений

Есть несколько видов зажимов. Использование их не вызывает возражений ПУЭ. Для соединения проводов имеются такие устройства:

• Клеммник в виде ореха применяется наиболее часто на предприятиях и в распредщитах. В его основе лежит контактная группа из двух пластин, которые зажимают провода между собой с помощью винтов. Всё соединение заключено в защитный карболитовый или пластмассовый кожух из двух полукруглых половинок, скреплённых резьбовым способом или при помощи небольших металлических колец. Минусом такого метода является необходимость разборки, что на высоте не очень удобно.
• Соединение при помощи зажима ОВ хорошо подходит для объединения проводов в домашних условиях. Он не требует снятия изоляции, совмещение делается с помощью прокола. Провод просто помещается внутрь и захлопывается подвижной частью. Из-за удобства и скорости он очень популярен, однако размер сечения жилы ограничен шестью квадратными миллиметрами.
• Для воздушной линии, выполненной проводом SIP, лучше всего подойдёт прокалывающий зажим. Он обеспечивает герметичность связки, не требует зачистки жилы и снятия напряжения. Однако этот прокалыватель является одноразовым.

Liebherr (Либхер) ICUN 3324

Чем покрыть вагонку на балконе

Самые распространенные виды электрических зажимов

Клеммы для проводов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Нормы толщины изоляции проводов

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

• диаметр проводов;
• класс изоляции;
• количество контактных точек;
• токовые характеристики.

Самоподтягивающие и рычажные зажимные конструкции

Механизмы зажимных клемм самоподтягивающихся

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

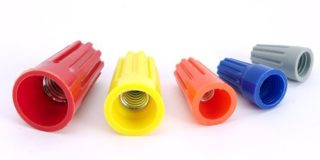

Зажимные колпачки

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

Разновидности колпачков:

• без упорных выступов;
• с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Кабельный прокалывающий зажим

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

Прокалывающие механизмы для СИП

Соединение с использованием влагозащищенного зажима проводов СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

• с одним болтом;
• с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Болтовое соединение проводов

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

• болт соответствующего диаметра;
• гайка;
• шайбы;
• контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Несколько слов в завершение

Мы перечислили наиболее надёжные и проверенные варианты соединения проводов, а вам остаётся выбрать подходящий. Однако при этом необходимо учитывать тип материала и сечение проводов, величину нагрузки и место, где будет выполняться соединение. Надеемся, что наша статья была для вас полезной, и вы оставите свой комментарий, а может, и поделитесь с другими читателями неописанными здесь, но эффективными способами соединения проводов.

Предыдущая ИнженерияКак подключить шланг к любому крану или смесителю без переходников
Следующая ИнженерияПочему не стоит выбирать подвесной унитаз – скрытые минусы и недостатки

Опрессовка

Данный способ соединения проводов можно назвать отмирающим, и используется он в основном на производствах, в силовых сетях и установках. При этом варианте применяются специальные наконечники и гильзы, в которые вставляются зачищенные жилы, и происходит их одновременный обжим с помощью специальных клещей. Таким образом получается надёжное соединение, не нуждающееся в дальнейшем обслуживании. Однако у этого способа есть недостаток, а именно ‒ необходимость в обжимном инструменте и правильно подобранных гильзах.

ФОТО: stroimdom.com.uaОпрессовка проводов применяется в основном в промышленностиФОТО: otoplenie-help.ruДля опрессовки требуются гильзы и специальные клещи

Что такое клеммные колодки, их назначение, достоинства и недостатки

Клеммная колодка или клеммник — это изделие, предназначенное для соединения проводов. Состоит из корпуса, который сделан из диэлектрического материала и контактных пластин. Диэлектрический материал — обычно пластик, но есть клеммные колодки из керамики. В быту керамические изделия используются мало, так как они дороги и хрупки.

Несколько видов клеммных колодок для соединения проводов

Клеммные колодки — простой и надежный способ соединения проводов. С их помощью без проблем можно соединять провода разных диаметров, что другими способами проблематично. Оптимально также соединение моножилы и многопроволочных проводников. Существуют клеммы для соединения медных и алюминиевых проводов, что неоспоримо является плюсом.

Один из положительных моментов: некоторые виды клеммных колодок позволяют оценивать состояние контакта. Корпус сделаны из прозрачной пластмассы или имеются прозрачные вставки. Еще один плюс — соединение можно обновить. Ведь для обеспечения контакта нужен небольшой участок оголенного проводника — не более сантиметра. Это позволяет даже при небольшом запасе длины проводов обновлять соединение несколько раз.

Несколько видов клеммных зажимов (колодок) для соединения проводов

При помощи клеммных колодок удобно делать параллельное подключение, просто соединить два провода или собрать несколько штук в один пучок. В общем, клеммные колодки один из лучших и простых способов соединения электрических проводов. Причем, как силовых (для сети 220 В или 380 В), так и для малоточных (телефон, компьютерные сети и т.д.).

Порядок выполнения работ по обработке гипсокартонной поверхности

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

Технические характеристики и номенклатура изолирующих колпачков:

Ensto PK99, 553, 555

Niled CE 6.35, 25.95

КВТ КИ

IEK КИ

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Базовые характеристики
