Как и в каких сферах применяется

Углошлифовальная машинка пришлась по душе многим профессионалам и любителям из-за своей универсальности применения. Использование этого строительного инструмента позволяет выполнять резку и шлифовку самых различных материалов:

• бетона и бетонных изделий;
• кирпича (силикатного, керамического);
• металла (чёрного, цветного);
• камня (искусственного, натурального);
• керамической плитки;
• дерева (только шлифовка).

Благодаря большому списку материалов, с которыми можно работать болгаркой, этот электроинструмент активно используют:

• в сфере строительства;
• на металлообрабатывающих предприятиях;
• в автосервисах;
• в мастерских;
• в домашних хозяйствах.

Популярные производители и ориентировочные цены

Инструмент премиум-класса производят фирмы Makita (Макита), Bosch (Бош), Metabo (Метабо) и Hitachi (Хитачи).

За ними следуют компании Sparky (Спарки), Sturm (Штурм), Интерскол, Зубр и Энергомаш.

Цены на мощные УШМ (от 1500 Вт) профессионального уровня начинаются от 6000 рублей. Стоимость бытовых болгарок такой же мощности стартует с отметки в 2500 рублей.

Покупка профессиональной болгарки средней мощности, рассчитанной на установку круга диаметром 125 мм, обойдется в сумму от 4500 рублей. Такая же машинка, но под менее громким брендом имеет стартовый ценник от 1200 рублей.

Ориентировочная цена маломощных моделей премиум-класса начинается с 2000 рублей. За модели средней ценовой категории продавцы просят от 1000 до 1300 рублей.

Дополнительные полезные опции

Производители болгарок не стоят на одном месте, стараются сделать свою модель УШМ более совершенной, выгодно выделяющейся среди ряда других. К полезным функциям и опциям можно отнести:

• Автоотключение при возникновении перебоев с электропотреблением;
• Автоматически балансируется диск (снимается вибрация);
• При продолжительной работе блокируется пусковая кнопка;
• Электронное управление приводом;
• В конструкции присутствуют самозатягивающиеся гайки;
• Повышенная, более надежная влаго и пылезащита электродвигателя;
• Возможность мгновенной остановки в процессе резки, когда диск – заклинивает, что не вырывает болгарку из рук мастера, не разрывает насадку;
• Удаление пыли;
• Охлаждение электродвигателя, защита его от перегрева.

Как монтировать натяжной потолок

Суть работ заключается в том, чтобы на небольшом расстоянии ниже потолочного перекрытия натянуть специальное полотно, пластиковое или из ткани. Его необходимо закрепить на особой конструкции, что представляет собой металлические или пластиковые багеты. Эти детали крепятся на стенках по всему периметру комнаты с помощью дюбелей.

Все поверхности должны быть очищены от старой побелки и штукатурки, которая может неожиданно осыпаться. Под потолочным полотнищем будет спрятана проводка для освещения, отдельно смонтирована конструкция под люстру.

под воздействием температуры

Способ крепления для тканевых и пластиковых полотен несколько отличаются. Для ПВХ багеты должны быть закреплены максимально прочно, чтобы они под воздействием сильного натяжения не отошли от стенок. На края пластикового полотна приваривают плотный слой со специальным гарпунным креплением.

Алгоритм работ следующий:

1. Разметка помещения – наносится ровная горизонтальная линия по периметру на необходимом расстоянии до потолочного перекрытия.
2. По разметке устанавливаются багеты, частота шага для дюбелей должна соблюдаться по инструкции.
3. Тем, кто хочет установить полотнище самостоятельно, следует знать, что сначала его начинают прогревать с помощью тепловой пушки непосредственно в упаковке, а затем, по мере разворачивания.
4. Затем подвешивают полотно в нескольких местах к багету и закрепляют его.
5. После чего его разогревают до температуры 70 градусов.
6. Постепенно подогревая и растягивая, полотнище основательно крепят к багетам и оставляют остывать.

Тканевому материалу разогрев не требуется. Приваривать гарпунные крепления – тоже не нужно. Для его монтажа используется багет другой конструкции, который предполагает фиксацию материала с помощью специальных пластиковых клиньев. Ткань натягивается равномерно, чтобы не было складок, закрепляется на багетах, излишки обрезаются.

В завершении натяжные потолки обычно обрамляются молдингом.

Возможные неисправности

Зная конструктивные особенности УШМ легко определить основные неисправности, которые могут возникнуть в процессе работы. Например, неисправности в электродвигателе не всегда приводят к полной неработоспособности инструмента. Иногда это лишь ограничивает функционал. Когда перегорает резисторное сопротивление, не держится кнопка включения. Он, кстати есть не во всех моделях, но проблема решается заменой элементов, которые влекут за собой эту неисправность. Эта же проблема может появиться из-за попадания под держатель пыли. Неисправность устраняется прочисткой контактов и при необходимости заменой кнопки на новую.

В целом, все неполадки с УШМ можно подразделить на механические и электрические. К первым чаще относят износ подшипников. Неисправность влечет за собой повышенную вибрацию корпуса, излишний нагрев и шум. Детали просто изымаются, заменяются и смазываются дополнительной смазкой. Просто на внешний вид определяется и поломка зубьев редуктора. Неисправность устраняется надфилем или заменой всей шестерни. Многие механические неисправности можно не допустить своевременным обслуживанием инструмента. Например, УШМ не помешает чистка узлов, замена смазки, поврежденных деталей.

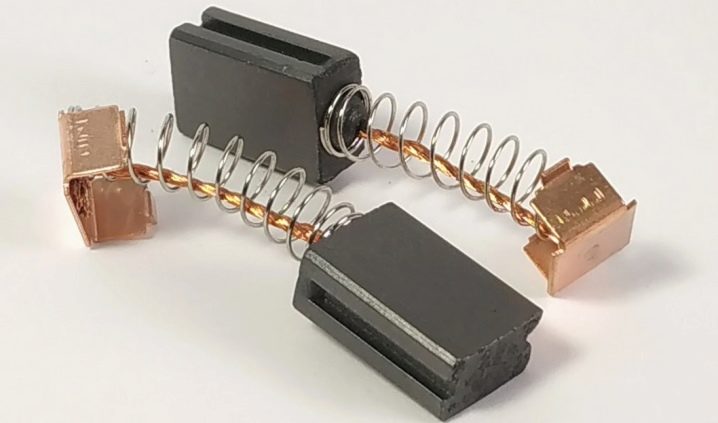

Из электрики у инструмента часто выходят из строя вращающиеся части электродвигателя. Бывает износ угольных или графитовых щеток, редуктора, коллектора. Замена щеток необходима, когда внутри корпуса работающей УШМ наблюдается сильное искрение. Обычно оно ровное или его вовсе не видно. Якорь мини-машинки выходит из строя при сильных перегрузках. Типичное явление неисправности – гарь, нагрев корпуса, искрение. При отсутствии внешних признаков неисправность проверяется мультиметром. Ремонт этой электрической части лучше доверить профессиональным специалистам

Здесь важно знать показания прибора. Его рекомендуется переключить в режим сопротивления 200 Ом

Показания всех ламелей должно быть идентичными, поэтому нужно проверить их все. Между ламелями и корпусом прибор должен показать бесконечность.

Больше о мини-болгарках смотрите в видео ниже.

Производители

В процессе выбора УШМ важно обращать внимание, на бренд, под которым она выпускается. Купить дешевую китайскую болгарку сейчас несложно. Может, на то, чтоб распилить пластик ее хватит с головой, но для серьезных работ она совсем не подойдет.

Может, на то, чтоб распилить пластик ее хватит с головой, но для серьезных работ она совсем не подойдет.

Среди производителей, выпускающих качественные шлифмашинки можно выделить следующих:

• Hitachi (Япония);
• DeWalt (США);
• Makita (Япония);
• Bosch (Германия);
• DWT (Швейцария);
• «Интерскол» (Россия);
• Sparky (Болгария).

Таким образом, выбирая себе болгарку из всего того разнообразия, что предлагается, нужно найти действительно ту модель, что нужна, будет надежной и полезной.

Не нужно гнаться за дешевкой, но и переплачивать также не стоит. Разумно подойдя к проблеме, можно не только сэкономить, но и приобрести хорошую вещь, которая исправно прослужит долгие годы, а не сломается в ответственный момент.

Виды оснастки для «болгарки»: правила ее использования и подбора

Угловые шлифовальные машинки отличаются исключительной универсальностью за счет использования широкого спектра разнообразных принадлежностей. Рынок оснастки очень велик и может удовлетворить как домашнего мастера так и профессионала. Но и тут могут быть сложности связанные с подбором размера оснастки. Как уже говорилось ранее, наиболее распространенными размерами являются УШМ на 125 мм и 230 мм.

Купить оснастку для такого инструмента можно в любом строительном магазине. А вот с оснасткой под УШМ 150 мм и 180 мм могут возникнуть проблемы, т. к. данный вид инструмента не сильно распространен. Вся выпускаемая оснастка предназначена для разрезания или шлифовки определенного вида материала или материалов и не допускается ее применение на других материалах

Это первое на, что стоит обратить внимание при ее выборе.

Подбор оснастки осуществляется с учетом характера выполняемых работ и параметров угловой шлифовальной машины. Не допускается использование оснастки, диаметр которой превышает максимально допустимый диаметр круга для данной модели УШМ.

Номенклатура оснастки включает следующие позиции.

Отрезные круги

Предназначены для резки разных материалов. При использовании данного вида оснастки следует строго выдерживать угол между инструментом и обрабатываемой поверхностью. Отрезные диски применяются только для хорошо зафиксированных деталей. Они бывают абразивные и алмазные.

Абразивные отрезные диски.

Чаще всего такие круги используются для резки металла, камня и бетона. Спецификация таких кругов отмечается на их этикетке и обозначается буквами и цифрами, например: A 24 S, где:

• Первая буква «А» означает материал зерна из которого изготовлен круг. А — корунд, AS — электрокорунд, С — карбит кремния (используют в кругах предназначенных для резки бетона).
• Цифра, в данном случае «24», показывает фракцию зерна и обозначает специализацию круга. Для стали этот показатель будет крупнее, а для цветных металлов мельче.
• Последняя буква «S» показывает твердость связки. Чем буква ближе к концу алфавита, тем твердость связки выше.

Все эти параметры необходимо подбирать под обрабатываемый материал. В противном случае диск может либо гореть либо слишком быстро стачиваться. Главное правило — чем тверже обрабатываемый материал, тем мягче должна быть связка.

Алмазные отрезные диски.

Алмазные отрезные круги разных типов узко специализированны и рассчитаны на использование только для работы с определенными материалами:

• Тип «бетон» для резки всех его видов, в том числе и для железобетонных изделий.
• Тип «асфальт» предназначен для материалов со значительным содержанием абразивов.
• Тип «строительный материал» применяется для обработки керамического или силикатного кирпича.
• Тип «гранит» используется для работы по сверхтвердым строительным материалам.

По виду режущей кромки их делят на сегментные, сплошные и «турбо»:

Сегментные

Сплошные

Турбо

Шлифовальные круги

Шлифовальные тарельчатые круги.

 Шлифовальные круги чашечного типа.

Лепестковый торцевой шлифовальный круг.

 Лепестковый тарельчатый шлифовальный круг.

Лучшие УШМ с диаметром диска 230 мм

Для глубины пропила до 70 мм применяют УШМ с диаметром диска 230 мм. Эти тяжелые модели редко используют в домашних условиях, область применения – резка толстостенного металла и металлоизделий, тротуарной плитки, бордюрного камня, обработка бетона. Для выполнения этих задач повышена мощность, есть системы защиты инструмента от перегрузок, режим плавного хода, регулировка количества оборотов.

Makita 9069	Bosch GWS 20-230 H Pro	DeWALT DWE 490
Мощность, Вт	2000	2000	2000
Вес, кг	4,1	5,1	5,2
Число оборотов, об/мин	6600	6600	6600
Длина машинки, мм	528	550	490
Наличие виброручки
Быстрозажимная гайка SDS
Регулировка положения кожуха без инструмента

Makita 9069

Угловая шлифовальная машинка Makita 9069 имеет мощность 2000 Вт, максимальное число оборотов – 6600. Вес модели – 4,2 кг, при габаритах 528*189*177 мм. Это простая и надежная УШМ с минимальным набором функций. Есть фиксация пускового выключателя, многоступенчатая защита от попадания пыли вовнутрь.

+ Плюсы Makita 9069

1. Удобный хват, руки не соскальзывают.
2. Есть три отверстия для крепления второй рукояти.
3. Бронирование якоря и обмотки.
4. Эластичный провод электропитания, не мешает работать.
5. Мощности хватает для резания толстостенного металла и камня.

— Минусы Makita 9069

1. Нет плавного запуска, нужно крепко держать инструмент.
2. Отсутствует защита от заклинивания.
3. На месте соприкосновения щеток с корпусом происходит нагрев.
4. Пластик корпуса имеет неприятный запах, который выветривается через время.

Вывод. Эта шлифмашинка рассчитана для профессионалов. Применяется для всех видов работ, но при резке металла нужно следить за нагрузкой. Инструмент не приспособлен для шлифовки деревянных заготовок.

Bosch GWS 20-230 H Professional

Болгарка Bosch GWS 20-230 H Professional 0.601.850.107 рассчитана для значительных нагрузок, мощность инструмента – 2000 Вт при 6600 об/мин. Габариты составляют 550*170*150, масса – 5,1 кг. Легко обрабатывает металлические изделия, для бетона и камня нужно подключение пылеотсоса, так как защиты от запыления при длительной работе нет.

+ Плюсы Bosch GWS 20-230 H Professional

1. Запуск без рывков, хотя плавный старт отсутствует.
2. Большой запас мощности.
3. Эргономичный хват, руки не устают после длительной эксплуатации.
4. В комплекте идет 8 дисков.

— Минусы Bosch GWS 20-230 H Professional

1. Фланец редуктора не металлический, может не выдержать нагрузки.
2. Нет плавной регулировки мощности.

Вывод. Требования для эксплуатации этой модели – установка только качественных дисков. Иначе могут возникнуть биения, будет неровный рез. Область применения – промышленная резка металла, обработка бетона, кирпича, тротуарной плитки. Удобный инструмент для демонтажных работ, строительства и ремонта частных и коммерческих объектов. Имеет большой ресурс.

DeWALT DWE 490

Угловая шлифовальная машинка DeWALT DWE 490 относится к классу профессиональных инструментов. Ее мощность составляет 2000 Вт, число оборотов – 6600. Размеры – 490*151 мм при весе 5,2 кг. Корпус сделан из качественной пластмассы, может выдерживать кратковременные механические нагрузки.

+ Плюсы DeWALT DWE 490

1. Удобная рукоять, грамотно распределена масса между точками хвата.
2. Прорезиненный шнур электропитания, не дубеет на морозе.
3. При длительных нагрузках корпус не греется.
4. Быстросъемный защитный кожух.
5. Яркий цвет, заметен издалека, что удобно при выполнении комплекса работ.
6. Диски дорабатываются до 20 % от изначального диаметра.

— Минусы DeWALT DWE 490

1. Нет плавного старта, возможны рывки при старте.
2. Отсутствует регулировка оборотов.
3. Для рукояти нужны запасные резиновые накладки.

Вывод. Эту болгарку можно использовать для массовой металлообработки, формирования штроб в больших объемах, резания камня, бетона. Рекомендуется установка блока пылеотсоса.

Другие, менее известные названия болгарки

УШМ чаще называют болгаркой, но есть и другие названия этого прибора:

• Очень редко, но устройство в народе называют «обезьянкой». Название появилось потому, что многие рабочие рассказывали друг другу шутку, что, если долгое время работать этим инструментом, то руки станут длиннее и похожими на обезьяньи.
• Первые модели УШМ, появившиеся в Советском Союзе, именовались «Фортуна». Эта модель сразу стала известной, так как была очень удобна в использовании и многофункциональна. Любой мигрант, у которого была шлифмашина, называл ее только фортуной и никак по-другому.
• Еще одно название, которое сотрудники цехов на территории СССР дали инструменту — «турбинка». Появилось оно благодаря тому, что при работе машинка издавала звук, который напоминал звук турбины самолета. Если идти рядом с заводом, когда используют шлифмашину, то невольно возникает ассоциация, что у них самолет готовиться взлететь. Некоторые до сих пор продолжают использовать это название.
• «Флекси» — еще одно наименование, у нас оно не так популярно, но европейцы знают, что это за приспособление. Своим появлением оно обязано тому, что первыми машинами для шлифования, которые начали выпускать в Германии, была модель «MS-6-flexen». Но это название уменьшили, и говорили просто «флекси». Когда через 20 лет появились угловые шлифовальные машины, этот термин перенесли и на них. Прежние модели перестали производить, но их наименование осталось.

Она имеет такое количество прозвищ, которого нет ни у одного другого инструмента.

Какие бывают еще размеры?

Говоря о размере болгарок, нередко имеются в виду не только габариты, но и прочие величины, такие как длина и высота.

Шлифмашины подразделяются на несколько групп:

Маленькие (бытовые). Длина прибора около 270, а высота 100 мм. Диаметр дисков 115 или 125 мм. Мощность составляет от 500 до 1200 Вт. Используются такие УШМ преимущественно в бытовых условиях не дольше 20 минут непрерывного использования.

Важно! Категорически запрещается устанавливать на маленькую болгарку пильный диск циркулярной пилы. Это чревато серьезными травмами.. Средние (профессиональные)

Длина инструмента составляет порядка 350, высота от 120 до 130 мм. Размер круга от 150 до 180 мм. Мощность колеблется от 1200 до 1500 Вт. Непрерывно работать такой инструмент может до 50 минут. Сфера использования таких УШМ – промышленное производство и работа на строительных объектах

Средние (профессиональные). Длина инструмента составляет порядка 350, высота от 120 до 130 мм. Размер круга от 150 до 180 мм. Мощность колеблется от 1200 до 1500 Вт. Непрерывно работать такой инструмент может до 50 минут. Сфера использования таких УШМ – промышленное производство и работа на строительных объектах.

Углошлифовальная машина Зубр Профессионал УШМ-П125-1400 ЭПСТ. Фото ВсеИнструменты.ру

Большие (промышленные). Длина такого инструмента достигает 400, а высота колеблется от 140 мм. и выше. Мощность достигает 3000 Вт. Диаметр диска от 210 до 230 м. Такая модель легко справляется с самыми тяжелыми задачами и подойдет для абсолютно любой работы в крупных масштабах.

Резьба прижимного фланца

Прижимной фланец представляет собой резьбовое кольцо преимущественно овального или круглого вида. Фланец болгарки изготавливается особым способом: из определенных марок стали с четким следованием плану производства.

Размер резьбы М10:

• диаметр стержня по гребню резьбы: 10 (мм);
• шаг (наибольший): 1,5 (мм);
• наружный диаметр (d): 10 (мм);
• средний диаметр (d2): 9,026 (мм);
• внутренний диаметр по дну впадины (d3): 8,160 (мм).

Размер резьбы М11:

• диаметр стержня по гребню резьбы: 11 (мм);
• шаг (наибольший): 1,5 (мм);
• наружный диаметр (d): 11 (мм);
• средний диаметр (d2): 10,026 (мм);
• внутренний диаметр по дну впадины (d3): 9,160 (мм).

УШМ (болгарка) HITACHI G13SD с резьбой М14. Фото 220Вольт

Размер резьбы М12:

• диаметр стержня по гребню резьбы: 12 (мм);
• шаг (наибольший): 1,75 (мм);
• наружный диаметр (d): 12 (мм);
• средний диаметр (d2): 10,863 (мм);
• внутренний диаметр по дну впадины (d3): 9,853 (мм).

Размер резьбы М14:

• диаметр стержня по гребню резьбы: 14 (мм);
• шаг (наибольший): 2 (мм);
• наружный диаметр (d): 14 (мм);
• средний диаметр (d2): 12,701 (мм);
• внутренний диаметр по дну впадины (d3): 11,546 (мм).

Размер резьбы М15:

• диаметр стержня по гребню резьбы: 15 (мм);
• шаг (наибольший): 1,5 (мм);
• наружный диаметр (d): 15 (мм);
• средний диаметр (d2): 14,026 (мм);
• внутренний диаметр по дну впадины (d3): 13,160 (мм).

Например, фланец опорный Makita 224415-9 имеет следующие характеристики:

• диаметр – 42 мм;
• тип резьбы – М14.

Подходит для УШМ 115–230.

Ключ

Ключ – это особый инструмент для смены насадок на шлифмашине. Инструмент изготавливают из стали повышенной прочности для долгой его службы. Диаметр гаек, которые способен открутить ключ, обычно указывается после букв «КР».

Гайки

Быстрозажимная гайка для УШМ Makita 115\125\150\230. Фото 220Вольт

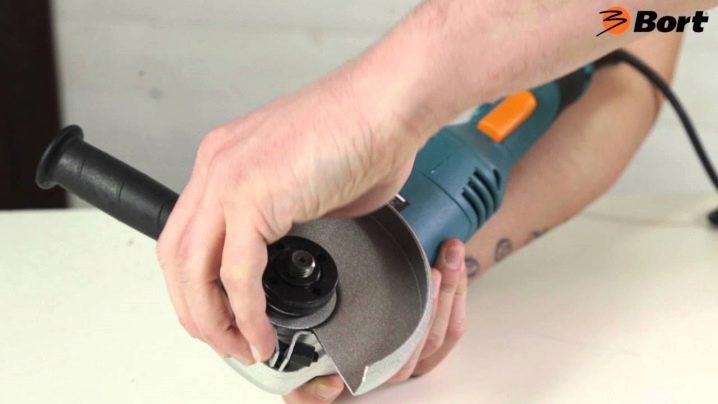

Специальная зажимная гайка выпускается совместно с болгаркой. Она фиксирует шлифовальный или режущий диск.

Гайки делятся на два типа:

• откручивающиеся с помощью ключа;
• откручивающиеся руками.

Например, гайка FIXTEC AEG 4932358225 со стандартным типом резьбы шпинделя (М14) имеет параметры:

• длина – 150 мм;
• ширина – 100;
• высота – 20;
• толщина – 8.

Такое оборудование подходит для болгарок с размером режущего круга 115/150.

Кожух защитный

Кожух DEWALT DWE46150-XJ защитный на УШМ 115/125 мм. для обдирочных работ с пылеотведением. Фото 220Вольт

Режущий круг является довольно травмоопасным инструментом, поэтому обязательным оборудованием для болгарки является защитный кожух, выступающий в роли барьера между пользователем и диском. Средние размеры кожуха колеблются от 117 до 232 мм.
Например, защитный кожух GWS 125 от бренда Bosch имеет следующие параметры:

• длина – 150 мм;
• ширина – 110;
• высота – 61.

Данная модель подходит к огромному количеству УШМ.

Монтаж электропроводки — пошаговая инструкция

Что это такое?

Понятие «болгарка» знакомо всем, но изначально данный инструмент получил название угловая шлифовальная машина (сокращенно УШМ), поскольку создавался он именно для обработки внутренних углов в местах стыка плоскостей. Самые первые изделия попали в республики Советского Союза из дружественной ему Болгарии, где они и изготавливались – именно оттуда и пошло народное имя «болгарка». На упаковке вы этого слова, конечно, не найдете, там указывается исключительно правильное наименование инструмента -углошлифовальная машина.

Примечательно, что, помимо «болгарки», у этого агрегата было еще немало довольно интересных названий.

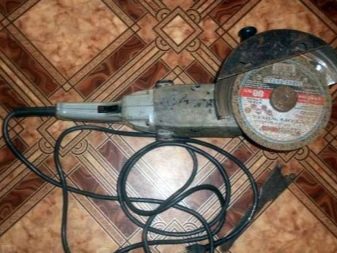

«Фортуна» – одна из самых первых моделей болгарки, появившаяся в СССР. Она сразу даже полюбилась мужчинам благодаря исключительному удобству и функциональности, а это название постепенно перекочевало на многие другие УШМ.

Классическая болгарка представляет собой ручной электрический инструмент с абразивным диском. Его задача заключается в обработке стыков металлических и других поверхностей, хотя специалисты используют инструмент и для решения иных задач, например, для нарезки листового металла, а также арматуры и труб. Если заменить рабочий лист на диск с наждачкой, то вместо шлифовальной машинки вы получите высокоэффективный полировочный инструмент. В этом виде болгарку используют при доведении плоских покрытий до зеркального блеска и при обработке труб под перила.

Болгарка широко распространена в работе с керамической облицовочной плиткой, в этом случае используют специализированный диск по бетону. Перечень функций, которые выполняет болгарка, довольно широк, при этом для каждого вида обработки материалов требуется определенный круг:

• шлифовальный – для поверхностей из металла толщиной 5–6 мм;
• лепестковый – для шлифовки;
• отрезной диск – для работ по металлу толщиной 2 мм;
• круг для керамики и пористого бетона;
• отрезной диск для древесины;
• цепной круг для древесины.

Устройство УШМ

Болгарка имеет довольно простую и технологичную конструкцию, поэтому многие предприятия наладили их производство.

УШМ, как правило, имеет следующие составные части:

1. Корпус из армированных полимеров, на котором находится кнопка включения с фиксатором.
2. Электрический двигатель с питанием от аккумуляторов или электрической сети. На болгарках используют приводы, обеспечивающие высокие обороты вала. Для охлаждения элементов устанавливают вентилятор.
3. Одноступенчатый угловой редуктор, изготовленный из алюминиевых или магниевых сплавов.
4. Шпиндель, состоящий из вала с резьбой, шайбой и гайкой для крепления диска или другой оснастки.
5. Съемная рукоять.
6. Защитный кожух, закрывающий часть диска и не позволяющий искрам разлетаться в разные стороны.

Кроме того, в комплекте с углошлифовальной машинкой поставляется руководство пользователя и специальный ключ для закрепления оснастки. В некоторых моделях производители добавляют в комплект запасные угольные щётки.

Строим дом под землей.

В данной статье мы рассмотрим строительство подземного дома. Мы рассмотрим основные минусы и плюсы такого строения и посмотрим чем он отличается от наземного. Интересным моментом в таком доме является то, что пейзаж за окном будет соответствовать пейзажу наземного дома благодаря системе зеркал. Благодаря этому складывается полное ощущение жизни на земле.

Начнем пожалуй с плюсов:

1) Не нужен фасад дома.

2) Зимой подземный дом сохраняет наибольшее количество тепла, чем наземный. Благодаря этому уменьшаются затраты на газ и электроэнергию.

3) Летом данный дом будет прохладней, чем наземный и мы можем не устанавливать систему кондиционирования.

4) Само строение дома является защитой от воров, ведь единственный способ попасть в дом, это через вход.

5) Имея в конструкции окна (с зеркалами) Вы сможете наблюдать за окружающим миром, а посмотреть в Ваши окна уже не смогут. Благодаря этому Вы будете себя чувствовать комфортно.

6) Ваш дом находится под землей и практически весь участок оказывается свободным для идей ландшафтного дизайна. Например, можно разбить красивый сад.

7) Такому дому не страшны известия о приближающемся торнадо или проливном дожде.

Минусы данного дома:

1) Самое сложное в данном доме это организовать систему канализации. Для этого требуется установить систему насосов, что бы сточные воды попадали в колодцы.

2) В таком доме требуется устанавливать электрогенераторы на случай отключения электроэнергии. Например, отключатся те же насосы для сточных вод.

3) Россияне свою состоятельность любят показывать красивыми фасадами домов. При подземном доме получается, что дома как бы и нет, а домой Вы лезете в землянку.

Рассмотрим основные моменты строительства такого дома.

Первым шагом будете естественно рытье котлована. Котлован под данный проект будет глубокий и нужно соблюдать особую технику безопасности. Самое опасное это обвал стен котлована. Для того чтобы избежать подобной проблемы нужно копать котлован под углом с четырех сторон.

После котлована начинается монолитное строительство. Следующими шагами будут монтаж плиты, установка опалубки под стены и в дальнейшем под монолитное перекрытие.

В таком строительстве мы экономим деньги. Для такого дома нужен лишь бетон и арматура и не требуется думать о красоте фасада и дорогостоящей кровле. Изготовив здание, мы снимаем опалубку, обмазав его битумной мастикой. После чего, засыпаем его, не забывая про входную группу. Также нужно не забыть перед входом в здание сделать отток воды.

Единственное что можно в этом сделать красиво для окружающих, это входная группа. Ее можно обложить бутом, либо другим материалом.

Рассмотрим систему окон. При заливке стен мы оставляем проем под окно в том месте, где оно должно у нас быть по проекту. С внутренней части стены, под окном, мы отливаем площадку на ширину окна, а длина должна определяться заранее в зависимости от высоты окна и наклона под 45 градусов. Край зеркала при наклоне должен совпадать с верхней кромкой окна.

С площадки выкладывается труба из красного кирпича. Трубу монтируем для той высоты, с которой Вы хотите наблюдать за участком. Наверху трубы крепится зеркало противоположно.

По завершении монтирования трубы можно приступить облагораживать надземную часть камнем, чтобы сочетался с ландшафтом.

В следующей статье мы рассмотрим дополнительные эффекты этого дома (систему вентиляции, кровли и т.д.)

Кого заинтересовала статья, пишите нам с вопросами или предложениями.

Права принадлежат:

ООО Ру — Стройка

Ru-Stroyka, Ltd

Устройство, принцип работы и назначение УШМ

Источником вращающего момента для инструмента болгарок является встроенный в их конструкцию коллекторный электродвигатель. Окончательная рабочая величина момента вращения на рабочей насадке достигается с помощью редуктора, конструкция которого отличается компактностью для обеспечения минимальных габаритов всего электроинструмента, что является важным параметром для ручного использования устройства.

Схема работы болгарки. Источник здесь

Из технического названия УШМ следует ее основное предназначение — шлифовка поверхностей обрабатываемых материалов. Однако, универсализм и многофункциональность болгарок позволяют при помощи сменных насадок выполнять такие технологические операции как резка, зачистка, полирование и некоторые другие.

Как устроен редуктор, в разрезе, фото и чертежи

Минимальные габариты редуктора обеспечиваются применением конической передачи. Малая коническая шестерня входит в зацепление с большой, при этом меняется на 90° направление вращения вала ротора электродвигателя, чем сокращается размер болгарки в длину. Узкая по толщине ведомая шестерня позволяет конструкцию корпуса редуктора сделать максимально плоской, что обеспечивает работу болгарки в труднодоступных местах.

Редуктор болгарки в разрезе. Источник фото здесь.

Опорные узлы валов ротора и шпинделя выполняются с применением шарикоподшипников, игольчатых и втулок из антифрикционных материалов в зависимости от модели болгарки, способных выдерживать большие осевые нагрузки. Корпус, в котором собраны валы ведомой и ведущей шестерен, подшипниковые узлы надежно защищает от пыли, которая образуется при работе болгаркой. Пример конструкции редуктора на представленном изображении. Как разобрать с целью диагностиик и проведения ремонта возможно узнать из отдельной статьи.

Регулировка

Конический редуктор болгарки будет без проблем работать при свободно вращающихся в подшипниках валах, которые не имеют люфтов. Это достигается установкой дополнительных металлических прокладок на ведущем и ведомом валах, для устранения зазоров образовавшихся в процессе сборки.

Особенностью конической передачи является регулировка самого зацепления. Необходимо обеспечить совмещение начальных конусов шестерен. Здесь также следует учесть наличие теплового зазора, который исключает заклинивание передачи при нагреве во время работы. Для этого между корпусом и крышкой редуктора устанавливаются металлические прокладки. Контроль правильности регулировки осуществляется по пятну контакта. Практически это делается нанесением красящего вещества, например, синьки на поверхности зубьев и после обкатки на рабочем режиме визуально определяется площадь рабочей поверхности зуба, на которой синька отсутствует. Правильное расположение и размеры пятна контакта на изображении ниже.

В зависимости от степени точности передачи должно быть:

а = (0,4 – 0,8)b;

hср. = (0,6 – 0,9)h.

В болгарках между крышкой и корпусом редуктора устанавливаются металлические прокладки, количество которых соответствует правильной начальной регулировки зацепления. По мере износа зубьев для сохранения зазора и нормальной работы передачи часть прокладок убирается, тем самым обеспечивается продолжительность эксплуатации редуктора болгарки.

Передаточное число (отношение)

УШМ (болгарка) MAKITA GA9010C. Фото 220Вольт

В классическом понимании передаточное отношение редуктора болгарки, как собственно и любого другого механического редуктора, это отношение оборотов ведущего вала к оборотам ведомого. Для большинства УШМ оно колеблется от 2,5 до 4. Редуктор является понижающим с целью обеспечить обороты, при которых не происходит быстрый перегрев обрабатываемой поверхности и достигается требуемая для работы величина крутящего момента.

В большей степени передаточное отношение редукторов болгарки зависит не от модели производителя, а от мощности болгарок. Менее мощные болгарки имеют более высокие обороты шпинделя и соответственно меньшее передаточное число. Для мощных профессиональных болгарок важен высокий крутящий момент и для работы с насадками больших диаметров с целью обеспечения безопасности не применяются большие обороты шпинделя. Здесь передаточные отношения ближе к максимальным значениям.
