Запил стропил на вальмовой крыше

Конструкция стропил для обустройства крыши с двумя скатами

Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:

Схема установки стропильной системы двухскатной крыши существенно облегчит все строительные работы. Как будет выглядеть такая схема крыши, зависит от разновидности кровли.

Обратите внимание, что материал для стропильной системы должен быть максимально качественным, обработанным антипиреновыми и антисептическими средствами. На балках для стропил, мауэрлата и стоек не должно быть сучков или трещин

На обрешетке допускается лишь малое количество сучков, прочно сидящих в древесине.

Особенности конструкции

Вальмовая кровля – это одна из разновидностей крыши, имеющей четыре ската. Но при этом два ската выполнены в форме трапеции, а другие два – треугольные (вместо фронтонов), которые также называются вальмами. Отсюда и название – вальмовая кровля. Главное, чтобы торцовые скаты занимали все пространство от карниза до конька. Если же до карниза они не достают, то такая крыша будет называться полувальмовой. Если вальмовую крышу разрезать, то в этой проекции она будет выглядеть как обычная двускатная треугольной формы.

Вальмовая крыша – стропильная система

Вальмовая кровля – это не только прочная защитная конструкция для здания, она еще предназначена и для его украшения, а также способна придать ему особый шарм и индивидуальность.

Каждому ли дому подходит вальмовая крыша

Что такое вальмовая кровля

Достоинства вальмовой кровли заключаются, прежде всего, в следующем:

• красивый внешний вид;
• отличная защита строения от воздействия осадков;
• высокая прочность и способность отлично противостоять ветровым и снеговым нагрузкам;
• конструкция вальмовой крыши очень жесткая благодаря наличию угловых ребер;
• у такой кровли можно сделать далеко выступающие свесы, а это – дополнительная защита строения от осадков.

Архитектурные и технические особенности вальмовой крыши

Но, как водится, даже у самого хорошего варианта всегда есть и свои недостатки. Например, вальмовая крыша – это достаточно сложная конструкция, ее непросто рассчитать и установить. Из-за того, что материала на нее тратится больше, она обойдется дороже, чем обычная двускатная

Также важно понимать, что чердачное помещение под ней будет небольшим из-за установки дополнительных опор. Потому, кстати, и полноценную мансарду под такой крышей не сделать

В целом, в ряде случаев эти недостатки не являются критическими, и вальмовая крыша обустраивается последнее время очень часто.

Конструкция вальмовой крыши

Другие варианты крепления без запила

Если при выполнении односкатной крыши необходимо обеспечить высокую надежность и жесткость всей стропильной конструкции, то можно использовать следующий вариант крепления. Несущая нога устанавливается между двумя досками, которые снизу подпилены под нужным углом и дополнительно зафиксированы металлическими уголками или LK-креплениями. Этот способ применяют, если стропильную ногу необходимо зафиксировать с заданным уклоном на небольшом расстоянии от поверхности мауэрлата. При этом крепление осуществляется к внешней вертикальной поверхности бруса.

Если стропила крепятся к мауэрлату, который изготовлен из бруса небольшого сечения, то его усиливают деревянными накладками требуемой толщины. Эти накладки крепятся к мауэрлату посредством саморезов или гвоздей только там, где будут монтироваться несущие ноги. Для фиксации стропил применяется прочная стальная проволока, которая прикручивается к костылю из стали, вбитому в стену.

Также для соединения стропил с мауэрлатом в односкатных и двухскатных системах можно использовать скобы. Для этого можно брать скобы разных размеров и вбивать их в любых местах. Такой способ крепления довольно распространенный, поскольку позволяет получить долговечное соединение всех элементов стропильной системы.

Совет: для дополнительного усиления крепежного узла и более прочной фиксации можно использовать перфорированную ТМ ленту. Иногда без нее просто невозможно обойтись.

Еще один вариант фиксации стропил без запила иногда реализуется без мауэрлата. В этом случае несущие ноги упираются в балки перекрытия. Если говорить о варианте без запила, то стропила просто упираются торцом в балку. Для соединения элементов используются болты и крепежные уголки из стали.

Как определить сечение стропил

До того, как правильно положить стропила, нужно определиться с их сечением.

Данный параметр зависит от:

• размеров пролета;
• предполагаемой нагрузки (силы ветра, веса снегового покрова и кровельного материала);
• шага и угла установки стропил (уклона кровли).

Для регионов с умеренным климатом рекомендуется устанавливать двухскатную крышу с уклоном от 30 градусов, с шагом стропил от 120 сантиметров (читайте: «Как ставить стропила на дом»).

Существует зависимость сечения стропил от длины стропильной ноги.

Выражается она в следующем:

• при шаге в 300 сантиметров используются брусья сечением 10х12 сантиметров или доски сечением 6х14, 8х14 или 4х18 сантиметров;
• при шаге в 400 сантиметров используются брусья сечением 10х16 сантиметров или доски сечением 6х20, 8х20 сантиметров;
• при шаге в 500 сантиметров используются брусья сечением 10х20 сантиметров или доски сечением 8х22 сантиметра.

Как собрать стропильную систему?

Наконец-то стропила готовы, и можно приступать к их монтажу.

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

1. Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
2. Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
3. Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
4. Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Закреплять стропильные узлы нужно при помощи:

• Внешней прямой скобы.
• Металлической угловой пластины.
• Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

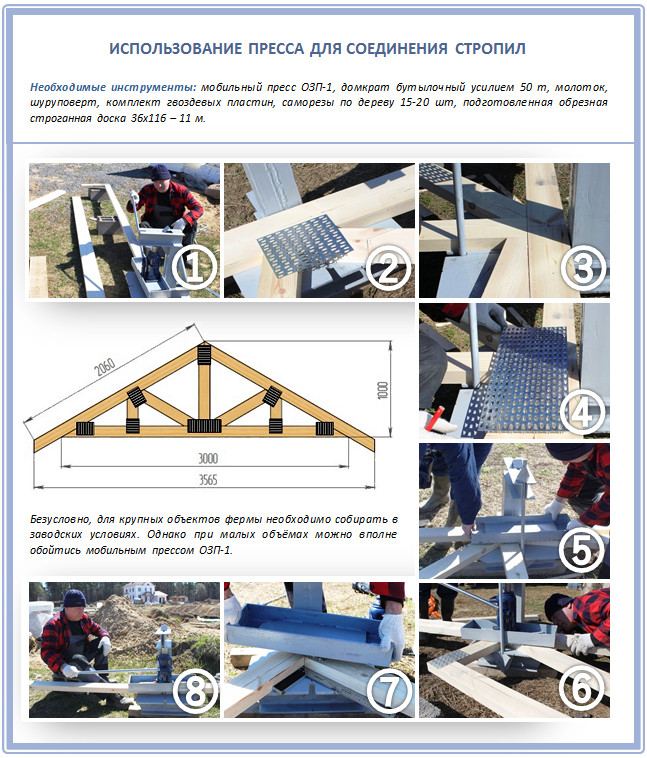

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

Вот как им работать:

Более подробно:

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

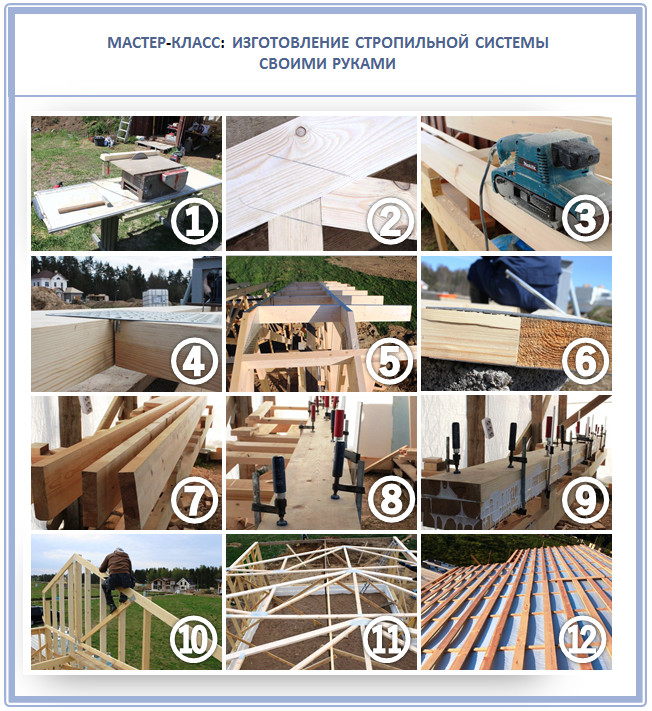

Еще один полезный мастер-класс:

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

Сращивание внахлест

Это соединение делать проще, но при одном условии – позволяет суммарная длина двух досок, она должна быть больше длины стропильной ноги на величину нахлеста.

Сращивание стропил внахлест

Если у вас пиломатериалы низкого качества, то перед началом работ рекомендуется их разложить на ровной поверхности и сделать ревизию. Для длинных участков сращенных стропил выбирать ровные, а для отрезков использовать кривые. Хотя для стропильной системы настоятельно рекомендуется покупать только качественные материалы, это не тот архитектурный элемент здания, на котором можно экономить.

Ревизия пиломатериалов

Шаг 1. Выберите доски и положите их на возвышенность из брусьев. Если есть желание, то можно выровнять торцы при помощи циркулярной пилы, нет желания – не ровняйте. Состояние торцов никак не влияет на прочность сращивания внахлест.

Обрезаются торцы досок

Шаг 2. Положите доски друг на друга, подгоните длину стыка и общий размер стропилины.

Доски укладываются друг на друга

Шаг 3. Выровняйте доски по одной из граней и саморезами временно скрепите их. Высверлите отверстия, ставьте шпильки, шайбы и затяните гайки.

Забиваются шпильки

Доски соединяются шпильками

Результат проделанной работы

Как перекрасить деревянный стол своими руками?

Если будет проводиться покраска всего стола с ножками, то лучше его разобрать. Если, например, только столешница, то рекомендуется заклеить малярным скотчем зоны, которые не будут краситься.

1. Обрабатываем шкуркой или шлифовальным инструментом.
2. Грунтуем все дефекты.
3. Застилаем пол бумагой или тряпкой, чтобы не замарать во время работы.
4. Если используется баллончик, то необходимо встряхнуть. Дистанция до мебели должна быть 30-50 см.
5. Если используется баночная краска, то наливаем в лоток, чтобы было удобно макать кисть или валик.
6. Равномерно окрашиваем, покрывая первой столешницу, затем ножки.
7. Когда слой полностью высох, наносим второй раз материал.
8. После высыхания обрабатываем поверхность наждачной бумагой, создавая шероховатость.
9. Для закрепления полученного эффекта наносим акриловый лак и на столешницу, и на ножки.
10. Убираем скотч через 10 ч.

Строительство и Дача на понятном языке

В последнее время все больше и больше людей пытаются делать крыши для собственного дома собственными руками.

Конечно же, что крышу можно делать из многих разных материалов наиболее популярными из которых являются шифер, профиль из металла, бляха. Но все эти материалы едины в том, что для изготовления крыши нужно использовать стропила.

На конкретном примере хотелось бы показать, как именно делать крышу с помощью стропил и как зарезать стропила.

Для того, чтобы сделать крышу с помощью стропил нужно сделать следующий фронт работ:

1) Сначала нужно будет сделать расчетные работы. В нашем случае длина равна 4 метрам и 80 сантиметрам, и ширина 2 метрам и 40 сантиметрам. После этого делается расчет того какой именно длины будут стропила

2) Потом с помощью транспортира определяется нужный угол наклона

3) Для того, чтобы рассчитать какой длины должны быть стропила нужно ширину поделить на два и соответственно получится 2400

4) Если же надо будет сделать крышу четырехскатную то можно использовать чертежи, которые приведены ниже

5) Потом берем ширину и делим на 2 – получается 1200 с обеих сторон. После этого отмеряем от противоположной черты размер 2163см – это именно тот которое будет после измерений угла;

6) в зеркальном отражении надо будет нарисовать другое крыло нашей крыши;

7) После этого по центру от меряется 2400 см и чертится треугольник. Именно это будут так называемые скаты крыши;

Как правильно зарезать стропила:

— Сначала надо будет взять доски в том количестве, которое нужно; — Доски складываются в пачку, при этом торцами обязательно вниз; — Накладывается по краям две подходящие планки и крепятся к стропилам; — На всей пачке со стропилами надо отмечать длину, какая подойдет для крыши; — Потом делается зарез угла стропил.

Зарезанные угла стропил. Для того, чтобы сделать это необходимо сделать треугольник, который можно сделать самостоятельно.

Как выглядит этот треугольник можно увидеть ниже

Потом выставляется планка из алюминия такого же размера, как и сам угол. Потом сбоку стропил устанавливается треугольник и строго по планке рисуется угол.

С помощью мауэрлата нужно будет запилить этот угол. После этого нужно будет просто сложить из стропил готовую крышу.

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее

Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Далее, приложите шаблон к стропилам и перенесите разметку

Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила

Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Монтаж стропильной системы

При решении самостоятельно выполнить монтаж стропил односкатной крыши, стоит сначала подготовить все элементы, а также обработать специальными средствами.

Доски стоит уложить с двух сторон определенной кровли и заложить в пазы.

Между брусьями рекомендуется натянуть несколько бечевок и тщательно оценить пространство наклона.

Только после этого важно прикрепить несколько крайних стропил. После расчета, проектирования, существуют определенные этапы монтажа:

После расчета, проектирования, существуют определенные этапы монтажа:

Монтаж несущего бруса. Большой брус укладывается вдоль стены объекта. Предварительно его стоит остругать, пропитать антисептиком

По торцу стены важно уложить рубероид, на него монтировать брус по уровню с помощью анкерных болтов.

Обработка бруса, стропительных элементов. Планируется вылет доски над свесом крыши – уровень около 40 см на каждую сторону, в зависимости от угла наклона

Важно учитывать, что чем круче будет угол, тем меньше стоит делать вылет. При использовании металлочерепицы, а также профнастила шаг составляет 120 сантиметров. В случае, когда ширина материала кровли больше 6 метров, шаг рекомендуется уменьшать до 1 метра. Доска врезается для прочности в мауэрлат.

Как видно, процесс нельзя назвать сложным, а при учете всех правил, можно самостоятельно смонтировать данный объект.

Монтаж односкатной крыши

Альтернативный метод монтажа

Как используются скользящие стропила

Устройство любой кровельной системы представляет собой сложный процесс, в котором должны участвовать только профессионалы. При возведении любого типа крыши самым сложным и серьезным этапом является сооружение стропильной системы.

На сегодняшний день стропильные системы могут быть нескольких видов. Мы предлагаем рассмотреть в данной статье один из самых распространенных видов – скользящие стропильные системы. Так, мы рассмотрим главные нюансы, которые необходимо учесть при их строительстве, а также узнаем об их функциях.

К строительству стропил нужно подходить с большой ответственностью. Если допустить хоть какую-нибудь ошибку, то устройство крыши может быть нарушено, что приведет к ее разрушению. Кроме того, это может отрицательно сказаться на самом здании.

Чтобы соорудить кровельную систему правильно, для начала нужно заняться подготовкой ее основным элементов.

Среди них выделяют:

• Конек – верхний элемент крыши. По первому сделанному коньку делается обязательный шаблон, который после поможет изготовить необходимые к коньку элементы;
• Удлиненные доски для дома большого размера. В этом случае нужно проделать специальные отверстия для болтов в стыковочной доске. Их необходимо просверливать при помощи сверла дрели – только в этом случае древесная структура не повредится.

Застройщик должен не забывать при устройстве кровельной системы про массу кровельного материала, а также про осадки различного рода. Как известно, в нашей стране бывает снежная зима, в период которой выпадает большое количество осадков в виде снега.

Усадка древесины также играет большую роль во время расчета кровельной системы. В этом случае необходимо исходить из размеров сечения бревна. Например, при таких показателях, как 195х195 миллиметров, общая величина усадки по карнизам или фронтам должна составлять 6%.

Когда все важные элементы будут рассчитаны и подготовлены, можно приступать к возведению стропильной системы.

Скользящая стропильная система состоит из следующих элементов:

• кровельный конек;
• опоры стропильных ног, предназначенные на промежуточные балки;
• опоры стропильных ног, предназначенные на карнизный свес.

Чтобы прикрепить конек крыши, необходимо приобрести стыковочные пластины. Что касается опоры стропильных ног к промежуточным балкам, то в этом случае нужна скользячка для стропил. Такие скользящие элементы часто применяются при сооружении стропил.

Скользящие опоры для стропил необходимо крепить к каждому стропилу в перпендикулярном положении (детальнее: «Как крепить стропила «). Скользячки для стропил должны выполняться точным запилом в брусьях. Правильная установка стропил будет только в том случае, если элемент будет установлен под углом в 90 градусов.

Скользячка может быть установлена в самом крайнем положении. В этом случае будет обеспечен максимальный ход стропильной системы в дальнейшем процессе усадки дома. То есть, усадка древесины никак не отразится на состоянии стропильной системы. Когда процесс стабилизируется, то можно снова укладывать постоянное кровельное покрытие

Обратите внимание на фото – на них представлены главные элементы стропильной системы скользячка. Здесь же представлена скользящая опора стропил закрытая

Перкаль или сатин: что лучше

Как рассчитывается толщина фундаментной плиты?

Сращивание стропил в коньке вальмовой крыши

Сращивание стропил у вальмовой крыши происходит совсем по другому сценарию, чем у двускатной. Так, здесь уже есть новые элементы – накосные стропила, которые нужно ставить по определенной технологии. А к коньковому брусу эти детали нужно крепить методом врубки с дополнительной фиксацией верхними стяжками и ригелями. Еще своих сложностей придает то, что у вальмовой крыши наклонные скаты содержат в себе мансардные окна и вентиляционные отверстия, которые нередко располагаются прямо под коньком.

Если в вальмовой крыше – всего один прогон, его диагональную стропильную ногу опирают на консоль прогона. Сами консоли нужно выпустить на 10-15 см за подстропильную раму. Причем сделайте так, чтобы отпилить лишнее, а не наращивать недостающее.

Если же прогонов два, тогда в коньке прямо к стропилам нужно пришить короткую доску, толщиной до 5 см – прибоину. На нее как раз и будем опирать накосные стропила и диагональные стропильные ноги.

А теперь давайте разберемся с внешней ендовой. Стропильные ноги, которые опираются на нее, также называются накосными и диагональными. Причем диагональные стропила длиннее, чем обычные, и на них опираются укороченные стропила со скатов – нарожники. По-другому их еще называют стропильными полуногами. В этом случае накосные стропила уже несут нагрузку, которая в полтора раза больше, чем у обычных стропил.

Такие диагональные стропила сами по себе длиннее обычных досок, а потому делать их следует спаренными. Это сходу решает три задачи:

• Удвоенное сечение несет удвоенную нагрузку.
• Балка получается длинной и не разрезанной.
• Размеры применяемых деталей становятся унифицированными.
• Для устройства накосных стропил можно применять те же доски, что и для обычных.

Подытоживая и говоря простым языком, применение досок одной высоты для конькового узла значительноу прощает все конструктивные решения вальмовой крыши.

Идем далее. Для обеспечения многопролетности, под накосные ноги нужно установить одну-две опоры. Ведь накосные стропила по своей сути – это наклонившийся и раздвоившийся коньковый прогон, его некое продолжение. А потому сращивать по длине эти доски нужно так, чтобы все стыки были на расстоянии 15 м от центра опоры. А длину стропильной ноги подбирайте в зависимости от того, какова длина пролетов и какое количество опор.

Технически этот узел выполняется так:

Пару технических моментов:

• Если вы делаете опорный узел крепления стропил в коньке вальмовой крыши прямо над мансардным оконном, тогда опирание диагональных стропильных ног должно приходиться на боковые подкосы и ригель.
• Если же стропильные ноги вальмовой крышей сращиваются прямо над вентиляционной отдушиной, тогда центрального упора на подкосы делать не нужно.
• У вальмовой крыши обязательно убедитесь в том, что стыкуемые поверхности в коньковых узлах примыкаются плотно, почти идеально. А потому куда проще изготавливать нужную конфигурацию всех коньковых элементов еще на земле, и только потом монтировать на крыше каждую стропильную ногу по отдельности.

Вот наглядный мастер-класс:

Функции и виды

Стропильной системой называют каркас крыши, совокупность опорных элементов, которые во взаимосвязи придают ей форму, уклон и значительную несущую способность. «Костяк» кровли изготавливают из сухой, прочной древесины, обработанной антисептическими препаратами, или металлического профиля. Он служит основой для крепления кровельного покрытия, а также равномерно распределяет нагрузку между несущими стенами. Чтобы перекрыть сруб, используют стропила следующих видов:

• Висячие. Висячие стропила имеют всего одну точку опоры – на мауэрлат, свободным концом ноги они упираются друг друга, образуя трехшарнирную треугольную арку. Такая конструкция применяется, если сруб внутри не предусматривает несущих стен, на которые можно установить стойки. Висячая стропильная система испытывает нагрузку на распирание, поэтому она включает в себя разного рода затяжки, компенсирующие это напряжение. Стропила такого типа отличаются массивностью и сложностью монтажа.
• Наслонные. Наслонные стропила обладают двумя точками опоры – мауэрлат и коньковый прогон, который поддерживают вертикальные стойки. Такая конструкция может использоваться, только если внутри сруб имеет как минимум 1 несущую стену или ряд колонн, на которые можно разгрузить конек. Наслонная стропильная система испытывает нагрузку только на прогиб, потому монтировать ее проще.

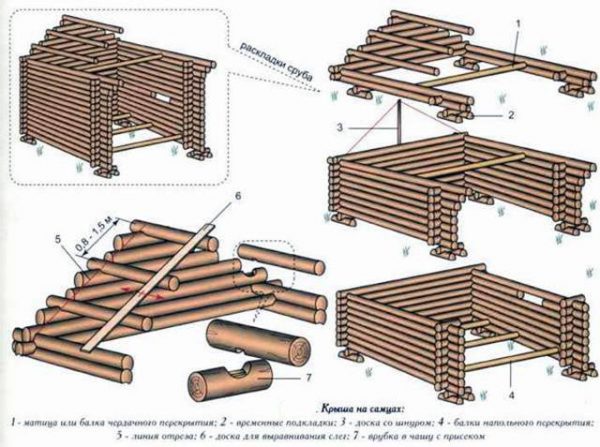

Виды стропильных систем

сруба

Способы крепления

Крепление стропил к деревянному срубу – технологически сложный процесс, от правильности выполнения которого зависит прочность, целостность и долговечности кровли. В работе нужно учитывать, что дерево в процессе высыхания оседает, поэтому геометрия строения изменяется. Кроме того, этот материал подвергается термическому расширению, поэтому слишком жесткое крепление стропил на сруб вызывает деформации. Существует два типа креплений стропильных ног:

1. Подвижные. Подвижными креплениями стропил называют специальные «ползуны», изготовленные из металла. Благодаря им, стропильные ноги не испытывают нагрузку на прогиб, а также реагируют на малейшие температурные колебания, подстраиваясь геометрию сруба. Ползуны позволяют крепить стропильную систему до окончания усадки дома без риска деформации.

2. Стационарные. Неподвижные крепления не обеспечивают небольшой запас подвижности при фиксации стропильных ног, однако, они гарантируют жесткость и прочность конструкции. В качестве крепежных элементов применяют гвозди, саморезы, деревянные нагеля, металлически скобы и накладки.
