Норматив давления воды в водопроводе в квартире: нормы снип (сп) и по гост 2020

Способы снятия показаний

Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.

Способ #1 — применение стационарных манометров

Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.

Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат

Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.

Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.

Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.

Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.

Способ #2 — использование переносного манометра

Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.

Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.

Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя

Для уплотнения резьбовых соединений используется фум-лента.

Наиболее удобной точкой подключения для проведения замера давления воды является душ.

Алгоритм проведения измерений следующий:

1. Душевая лейка откручивается от шланга.
2. На шланг монтируется манометр.
3. Открывается кран на душе.
4. Замеряется давление.

Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.

Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.

Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.

Способ #3 — бесприборное определение давления

Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.

Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану

Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:

1. Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
2. Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
3. Верхнее отверстие герметично закрывается.
4. Открывается на максимальный напор водопроводный кран.
5. Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
6. Фиксируется высота воздушной пробки (h).

Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.

Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h

За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.

Насосы для повышения давления воды в квартире

Советы по экономии

Давление воды: нормативы и реальность

Чтобы нормально функционировала сантехника и бытовая техника, требуется подача воды с определенным напором. Этот напор принято называть давлением воды. Надо сказать, что для разных типов техники требуется разное давление. Так стиральная и посудомоечная машина, душ, краны и смесители работают нормально при 2 атмосферах. Для работы джакузи или душевой кабины с гидромассажем требуется уже не менее 4 атм. Так что оптимально давление воды в водопроводе в 4 атм или около того.

Для бытовой техники и сантехнического оборудования есть еще такой показатель, как максимально допустимое давление. Это предел, который данное оборудование может выдержать. Если говорить о частном доме, то на этот параметр можно внимания не обращать: тут работает ваше личное оборудование и выше 4 атм, ну, максимум 5-6 атм. Выше в таких системах напора просто не бывает.

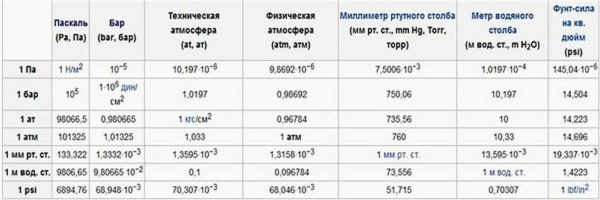

Единицы измерения давления — пересчет и соотношение

Для сетей централизованного водоснабжения нормативами установлено рабочее давление воды в водопроводе многоквартирного дома — 4-6 атм. В реалии оно колеблется от 2 атм до 7-8 атм, порой бывают скачки до 10 атм. Очень сильно оно повышается после или во время ремонтных работ, причем это делают специально. Идет так называемая опрессовка — проверка надежности и герметичности системы повышенным давлением. При помощи такой проверки выявляются все слабые места — появляются течи и их устраняют. Неприятный момент в том, что некоторые приборы могут иметь более низкий предел прочности, в результате они тоже окажутся «слабым местом», а их ремонт обычно стоит немало.

Бывает в многоэтажках и противоположная ситуация — давление воды в водопроводе слишком низкое. В такой ситуации бытовая техника просто не включается, а из крана течет тонкая струйка воды. Такое положение может возникать в моменты пиковых нагрузок — утром и вечером, когда большая часть жителей пользуются водопроводом. Примерно такая же ситуация может возникать на дачах или в частных домах, подключенных к централизованному водопроводу. Решение у этой проблемы есть, и не одно.

Чем регламентируется

Давление в водопроводе регламентируется положениями СНиПа №2.042 от 1984г., и дополненным СНиП от 1985г.

В соответствии с этим нормативом проектируется вся водораспределительная сеть здания, начиная от подводки к зданию, и заканчивая водозаборными устройствами – смесительными кранами.

Для определения водяного давления сегодня используется несколько единиц измерения – бар, атмосферы, паскали и т.д. Все эти обозначения могут фигурировать в нормативно-проектной документации, в разметке делений манометров, в технических паспортах бытовой техники.

Такое разнообразие обозначений часто вносит неразбериху в головы жильцов, непосвящённых в глубины науки физики. Пользуясь нижеприведённой таблицей, вы сможете без проблем самостоятельно перевести показатели из одной метрической системы в другую.

В многоквартирном доме

Согласно эксплуатационным нормам, давление в водоподающем контуре для 1-этажного дома не должно опускаться ниже 1 бар. Для многоэтажных зданий такое входящее давление должно увеличиваться на 0,4 бар для каждого верхнего этажа.

Формула расчёта необходимого давления в трубах водоснабжения в пятиэтажном доме выглядит следующим образом:

1бар + (0,4бар х 5 этажей) = 3 бар.

Здесь 1 бар – это минимальный напор для 1-го этажа, 0,4 бар х 5 эт. – увеличение показателя в расчёте на каждый из последующих этажей дома.

В итоге, получаем минимальное давление, которое должно быть обеспечено на входе в пятиэтажку, в 3 бара. По этой же формуле можно рассчитать, какое давление воды в водопроводе многоквартирного дома должно быть, при наличии в нём 9, 12…15 этажей. Для увеличения напора можно поставить повышающий насос.

В частном доме

Для 1-этажного дома СНиП регламентирует технический минимум в 1 атмосферу. Такой напор позволяет безотказно функционировать душевым и кухонным смесителям, унитазам и прочему стандартному сантехническому оборудованию.

Однако, следует учитывать, что данный норматив составлялся ещё в далёком 1984г., когда в распоряжении жильцов ещё не было такого количества бытовой техники. Для их нормальной работы потребуется значительно больший напор воды – как минимум, 2 атм. Это также следует учитывать при проектировки водопроводной системы частного жилого дома.

Гидравлические удары в трубах водоснабжения

Вода, транспортируемая по трубам, имеет определенную инерцию, поэтому при резкой остановке жидкость начинает уплотняться в результате давления, оказываемого той частью воды, которая продолжает движение. В результате появляется сильная ударная волна, направленная в противоположную току воды сторону.

Для разных материалов скорость распространения ударной волны будет отличаться, но эта величина всегда достаточно опасна. Например, в том случае, если насос прекратил подачу воды в расположенный над ним резервуар, вода устремится вниз и тем самым создаст зону повышенного давления.

Эта зона рано или поздно все же достигнет резервуара, но отразится им в сторону насоса, который из-за гидравлического удара может начать работать в обратную сторону. Даже если установить обратный клапан, проблема все равно будет возникать – уплотненная вода все равно ударит в одну из слабых точек системы.

Чтобы такое явление не возникало, необходимо использовать обратный клапан, время срабатывания которого зависит от времени перемещения воды к резервуару и от него. Получится формула вида T = 2L/V, в которой L – расстояние между насосом и резервуаром, а V – скорость движения ударной волны.

Используя эту формулу и известные значения скорости распространения ударной волны, можно нивелировать воздействие гидроударов на систему водоснабжения. Для уменьшения скорости срабатывания обратных клапанов используются дополнительные клапаны-гасители, за счет которых и обеспечивается защита системы.

Заключение

Правильное давление в трубах водоснабжения – это один из важнейших параметров данной системы, напрямую влияющий на ее эффективность и долговечность. Рассчитывать давление в трубах водоснабжения в квартире и частном доме необходимо, чтобы снизить вероятность повреждения системы и последующего ремонта.

Давление в городском и частном трубопроводе

Для того чтобы оптимизировать давление воды в городском водопроводе, не следует брать во внимание доставку жидкости из скважины. Подача воды осуществляется из централизованной сети

Однако владельцам загородных коттеджей с автономным водопроводом нужно учитывать уровень источника, точнее глубину, на которой будет установлено насосное оборудование в шахтном колодце. При прохождении воды по трубопроводу она преодолевает некоторое сопротивление, которое также следует учитывать при расчете требующегося напора.

Согласно нормативам и ГОСТу, давление в городских системах должно составлять 4 атмосферы. Однако пользователям водопроводной сети, подключенной к централизованным станциям, точных сведений о том, какое давление воды в водопроводе, не дадут. Данная величина может колебаться в диапазоне 2,5-7,5 атмосфер.

Способы повышения давления в водопроводе

Низкое водопроводное давление хоть и не так опасно, как чрезмерно высокое, но оно очень неприятно — мыться под тоненькой струйкой воды очень неудобно. К тому же не работает бытовая техника, что тоже радости не доставляет. Есть два способа повысить давление воды:

• установить повышающий насос;
• поставить насосную станцию.

Если в квартире установку повышающего насоса еще можно рассматривать, то насосную станцию уже вряд ли поставишь. Врезать ее в водопровод затея сомнительная, а ставить накопительную емкость на пару кубов зачастую просто негде. Правда, при необходимости, находится место для всего — лишь бы вода шла с нормальным напором.

Если низкое давление имеется только в вашей квартире, скорее всего у вас засорился фильтр, стоящий на входе и его надо почистить. Есть второй вариант — забились трубы. Тогда вам придется их менять.

Повысить давление воды в водопроводе можно двумя способами

Если же давление низкое на всем стояке или даже в доме, стоит обратиться в управляющую кампанию. Если звонки и устные заявки не помогают, можно написать коллективное письмо. Его подписывают все жильцы, относят в УК и регистрируют. Письмо должно быть в двух экземплярах. Один остается в УК, второй — с печатью и проставленным входящим номером и датой поступления — у кого-то из жильцов. По идее, вам должны дать ответ в течение месяца или принять меры по устранению неисправности. Если никаких действий нет, с этим письмом можно обращаться в Комитет по защите прав потребителя.

Насос для повышения водяного давления

Это оборудование поднимает существующее в сети давление на 1-3 атм. Ставится в разрыв трубопровода. Врезается обычно сразу после счетчика, обеспечивая стабильную работу водопроводных кранов. Если вам также надо обеспечить нормальное функционирование бытовой техники (стиральной машины и посудомойки), то повышающий давление насос ставится непосредственно на отвод, ведущий к технике.

Как он работает? Включается при наличии потока (кран открыли или машинка начала набирать воду). Отключается если поток воды прекращается. Так работают автоматические модели. Но есть и ручные или комбинированные — которые могут работать и в ручном и в автоматическом режиме. Ручные не слишком удобны и экономичны, хоть и стоят дешевле. А вот комбинированные могут пригодится, если возникла необходимость поднять давление, а оно выше предела срабатывания насоса. Тогда включить его можно принудительно — вручную.

Насосная станция

Насосная станция представляет собой целый комплекс оборудования. Это насос, гидроаккумулятор, реле давления, манометр и клапан сброса излишнего давления. При помощи этой установки обычно организуется водоснабжение частного дома. Вода качается из колодца или из скважины. Но можно насосную станцию использовать и для повышения давления воды в водопроводе.

Для этого ставят накопительную емкость на 1-2 куба. Из нее насос качает воду, если напор в системе слабый. Подключается эта установка так, что при наличии нормального давления насос просто не срабатывает.

Это насосная станция в сборе

Недостаток такого решения — довольно солидная сумма, которую надо затратить, второй момент — шум от работы насоса. Потому в квартире такие установки ставят только в крайнем случае, если по-другому просто не получается. Например, если вода подается по часам. В таком случае установка накопительной емкости и насосной станции решает эту проблему.

Экзамены: как их сдать с удовольствием и без напряжения

Полив лавра и болезни цветка в домашних условиях (с фото)

Зависимость скорости от напора

В водоснабжении существует одна весьма важна взаимосвязь – зависимость давления от скорости воды в трубопроводе. Данное свойство подробно описано в физическом законе Бернулли. Подробно рассматривать его мы не будем, но укажем лишь на его суть — при увеличении скорости течения воды её давление в трубе снижается.

Так вышло, что не все сантехнические приборы рассчитаны на эксплуатацию при высоком напоре, в большинстве случаев они ограничены 5-6 атмосферами, — иначе повышенных износ и преждевременный выход из строя.

В центральных магистралях этот показатель значительно выше – может достигать 15 атмосфер, а потому для его снижения при подключении внутренних систем используют трубы меньшего диаметра.

Важно. При уменьшении сечения трубы, увеличивается скорость течения воды, но уменьшается ее давление

Поэтому при хронически низком напоре в квартире следует рассмотреть возможность увеличения диаметра внутреннего трубопровода.

Как сделать основание для укладки плитки на склоне

Какое давление воды в водопроводе считается нормальным?

January 17, 2015

Водопровод – это коммуникационная система в виде сложных конструкций труб и кранов, предназначенная для подачи воды потребителям. Для определения эффективности работы системы применяется понятие «давление воды» в водопроводе. От данного показателя напрямую зависит корректная работа сантехнических приборов и комфортное совершение гигиенических мероприятий.

Следствием низкого давления в системе является недостаточный напор, который доставляет много неудобств жильцам на верхних этажах многоквартирных домов. Данное явление делает затруднительным работу посудомоечных и стиральных машин, или вовсе невозможным использование массажного душа и джакузи.

Однако существует несколько способов борьбы с таким усложняющим жизнь фактором. Если причина низкого напора не кроется в обычном засорении труб, давление воды в водопроводе можно регулировать благодаря установке приборов, обеспечивающих максимально комфортный для жизнедеятельности напор.

Что может влиять на давление воды в квартире

Согласно принятым СНиПам, норма давления воды на уровне 1-го этажа должно составлять порядка 1 атм. С каждым новым этажом номинальное давление в сети должно расти на 0,4 атм. Таким образом, нормативное давление воды в кране на десятом этаже будет уже 5 атм. Однако, такое бывает далеко не всегда. Причин недостаточно мощного напора бывает несколько, и если правильно установить их, можно увеличить его показатель до нормативного:

• Засор трубопровода. Самая распространённая причина недостаточного давления в кране. Эта проблема обычна для стальных и чугунных труб, на внутренних стенках которых со временем образуется осадок. Решением вопроса в данном случае будет замена старых труб на новые, желательно выполненные из пластика.
• Забитый фильтр грубой очистки воды. Ставятся они перед счётчиками воды, подлежат регулярной очистке для восстановления проходимости.
• К снижению измеряемого давления в водопроводе может привести и забитый аэратор – специальная сеточка, устанавливаемая иногда на носик крана. Прочистив его, часто можно увеличить напор вытекающей воды.

Если же перечисленные меры не привели к существенным результатам, значит, причина плохого напора кроется в недостаточной мощи подающей насосной станции. Также может быть по недосмотру специалистов частично перекрыта запорная арматура на входе ответвления трубопровода от центральной магистрали к дому.

Полезно9Бесполезно

Зачем знать нормы давления воды

1. Предотвращение повышения давления воды позволяет предотвратить выход из строя аппаратов для водоснабжения, бытовых приборов;
2. Выявление причин, из-за которых приборы перестали работать. Как правило, такая поломка связана с низким уровнем давления воды в системе;
3. Возможность подключения новых приборов, которые требуют повышенного водопотребления.

Скачать для просмотра и печати:

Нормы для многоквартирного дома

Для стандартного пятиэтажного дома расчет производится по следующей формуле:

10 + (4*5) = 30 метров.

10 метров — это стандартный норматив давления воды, которая подается на первый этаж. 4 метра — нормативная высота каждого этажа. 5 — общее количество этажей в доме. Соответственно, чтобы обеспечить всех жильцов этого пятиэтажного дома водой с нормальным давлением, нужно соблюдать норму в 30 метров (3 атмосферы).

Норма для частного дома

Внимание! Если эта 10-метровая отметка будет превышена, то минимальная норма давления для частного дома устанавливается в 2 атмосферы

Рекомендации по монтажу

Как понизить давление воды в водопроводе

Для стабилизации и понижения давления воды используется специальный редуктор. Он защищает от гидроудара не только сам водопровод, но и подключенные к нему бытовые приборы. Небольшое устройство расположено в герметичном металлическом корпусе. Регулятор давления имеет два патрубка с резьбой, расположенной на входе и выходе. В некоторых случаях на нем может быть размещен третий патрубок для монтажа манометра и винт, предназначенный для регулировки напора воды.

Работает редуктор по принципу выравнивания усилий диафрагмы и настроечной пружины. Если кран в водопроводе открывается, выходное давление в устройстве снижается, вследствие чего снижается и давление на диафрагму. Усилие пружины при этом возрастает. Она открывает отверстие до тех пор, пока давление в водопроводе на выходе не достигнет определенного значения. Высокое давление или его скачки никак не отражаются на открытии и закрытии клапана.

Метод 2, точный исследовательский метод измерить давление воды в квартире

Для этого способа нужно изготовить контрольный прибор для измерения давления воды.

Не всегда есть возможность установить манометры давления в уже ранее собранный вводной водопроводный узел квартиры. В этом случае, а также для измерения давления у водозабора нужно изготовить простой контрольный прибор.

Для его изготовления понадобиться:

Манометр на макс. давление 10-25 бар.

Здесь важно понимать, что у манометров могут быть разные присоединительные резьбы штуцеров. По ГОСТ 2405-88 штуцера манометров должны иметь метрические резьбы (Приложение 4, Таб. 12): М10х1 (D диаметр шкалы=40 мм), М12х1,5 (D шкалы =50, 60, 63 мм), чаще М20х1,5 (D шкалы=100, 150, 160 мм)

12): М10х1 (D диаметр шкалы=40 мм), М12х1,5 (D шкалы =50, 60, 63 мм), чаще М20х1,5 (D шкалы=100, 150, 160 мм)

По ГОСТ 2405-88 штуцера манометров должны иметь метрические резьбы (Приложение 4, Таб. 12): М10х1 (D диаметр шкалы=40 мм), М12х1,5 (D шкалы =50, 60, 63 мм), чаще М20х1,5 (D шкалы=100, 150, 160 мм).

Если у вас манометр с резьбой М20х1,5 для его подключения вам понадобится, переходник с метрической резьбы М20х1,5 на трубную дюймовую G½».

Для удобства подключения возможно понадобится удлинитель G½» ВН (внутренняя резьба–наружная резьба). Если наворачивать манометр придётся на водорозетку с наружной резьбой, то нужен удлинитель G½» ВВ (внутренняя резьба–внутренняя резьба).

Далее нужно собрать это устройство, обязательно на льняной уплотнитель или ФУМ–ленту. После сборки можно самостоятельно измерить давление воды в квартире в любом нужном месте.

Метод 3, совсем приблизительный метод измерить давление воды в квартире

Если вы хотите качественно оценить давление вводы на уровне «хорошо–плохо» попробуйте засечь время набора ёмкости водой.

Например, возьмите 3-х литровую кастрюлю. Наполните её водой при полном открытии крана ХВС или ГВС и замерьте время полного наполнения.

Если время наполнения 3 литровой ёмкости более 8 секунд, давление воды в системе меньше нормативного 0,3 бар. При этом кран не должен иметь аэратор (сетку), а трубы не должны иметь сужений по трассе. Сужение трубопровода значительно увеличивает скорость движения воды и такие измерения будут некорректны.

Норма для многоэтажных домов

Данный параметр зафиксирован в специальном СНИПе. Также указанными строительными правилами установлена норма давления в трубах.

Норматив, зафиксированный в СНИПе

Требования касательно напора воды в домах прописаны в СНИПе 2.04.02-84.

В данных правилах зафиксировано, что напор в водопроводе должен составлять не меньше 10 м.

Если в доме несколько этажей, то с каждым последующим этажом норма должна повышаться на 4 м. Необходимым показателем давления в доме с одним этажом является 1 атмосфера.

Данный СНИП также зафиксировал, что напор в системе водопровода не должен превышать отметку в 60 м. Это соответствует показателю в 6 атмосфер. Достаточным считается давление в диапазоне от 1 до 6 атмосфер.

Для горячей и холодной

В п. 5.12 другого СНИПа под номером 2.04.01-85 зафиксировано, что нормальным в трубах с горячей водой будет считаться давление, показатель которого не превосходит 4,5 атм.

Для напора в трубопроводе с холодной водой предусмотрены общие требования, зафиксированные в ранее указанных строительных правилах. Нормальным будет считаться показатель до 5,5 атмосфер.

Минимальные и максимальные показатели

Для труб с горячей и холодной водой установлен единый минимум. Он равняется 0,3 атм.

Минимум давления, равный 0,3 атм., зафиксирован для душевых кабинок, а также ванн, оснащенных смесителями. В умывальниках, оснащенных смесителями, и унитазах со сливными бачками, минимальный показатель должен быть 0,2 атмосферы.

Максимально разрешенный напор горячей воды зафиксирован СНИПом 2.04.01-85. Он равен 4,5 атмосферам. Максимальная величина давления в трубопроводах с холодной водой должна равняться 6 атмосферам.

Давление воды в водопроводе

Систему водоснабжения можно прокладывать так и самостоятельно, так и при помощи специалистов. Большинство фирм, занимающихся строительством, предлагают свои услуги по монтажу водопровода. Прежде чем согласиться на такой вариант, стоит узнать, насколько качественно были выполнены предыдущие работы этих специалистов.

В любом случае, кто бы ни занимался прокладкой водоснабжения, результат в итоге должен получиться одинаковым – а для этого нужно знать, какое давление должно быть в трубах водоснабжения. Среднее давление, необходимое для работы водопроводных кранов, составляет 0,5 бар. Разумеется, эта величина может слегка варьироваться в зависимости от различных факторов – например, тип трубопровода и материал изготовления труб сильно влияют на давление в системе.
