Реле давления воды: что это, как работает + как производится его регулировка

Первичная настройка с нуля

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Назначение и устройство

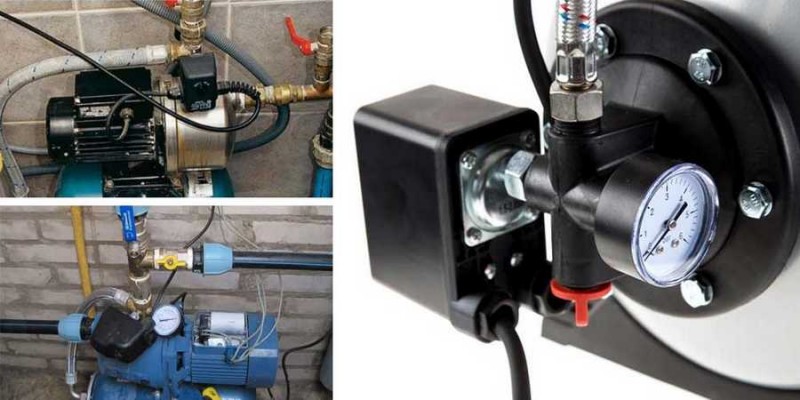

Реле регулятор давления воды для насоса — внешний вид

Для поддержания постоянного давления в водопроводе частного дома необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства подключены к насосу через трубопровод — реле давления расположено посередине между насосом, аккумулятором. Чаще всего он находится в непосредственной близости от этого резервуара, но некоторые модели могут быть установлены на корпусе насоса (даже погружного). Давайте разберемся, для чего предназначены эти устройства, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Как выбрать утеплитель

Выбор утеплителя представляет собой достаточно сложную процедуру. Сегодня на отечественном рынке строительных материалов газостекло предлагают не все торговые точки. Материал востребован на отечественном рынке, но специалисты считают, что время для утеплителя из вспененного стекла еще наступит.

Выбирая такой утеплитель, нужно учесть следующие рекомендации:

Необходимо следить за тем, чтобы материал был одного размера
Полезно изучить его структуру, обращая внимание на ячейки. Они не должны касаться друг друга.
Покупая гранулированное пеностекло, следует узнать у компании-производителя показатель паропроницаемости
Фирмы, выпускающие продукт, могут использовать разные технологии, поэтому паропроницаемость может отличаться. Если в документации, приложенной к товару, об это показателе нет ни слова, то лучше воздержаться от покупки.
Перед покупкой блоков или плит из газостекла полезно рассчитать требуемую толщину материала. Точка росы должна находиться в нем

Важно обратить внимание на температуру наружной стены, она не должна охлаждаться ниже +5 С. Если эти требования не будут соблюдены, то появится конденсат.
Покупать стоит только те материалы, которые поставляют проверенные производители

Не стоит экономить, покупая самые дешевые утеплители. Технология производства газостекла сама по себе дорогая, поэтому на данном этапе развития промышленности вспененное стекло просто не может быть дешевым. Покупка аналога по низкой цене может стать причиной больших финансовых затрат на ремонт и демонтаж объектов в будущем. Лучше сразу приобрести качественные изделия.

Пеностекло отлично подходит для утепления объектов, но проще всего им отделывать еще строящиеся здания, чем готовые. Дело в том, что пеностекло можно заложить в проект строящегося здания. Тогда стены делают тоньше, например, в 1,5 кирпича. А вот при утеплении уже готового здания могут возникнуть сложности с расчетом нагрузки.

Выбрав утепление пеностеклом, необходимо подготовить поверхность к укладке утеплителя. Пол и стены должны быть сухими. Кроме того, большое значение имеет подготовка поверхности, она должна быть ровной. Чтобы утеплитель надежно держался, необходимо заделать все неровности на поверхности стен.

Для фиксации материала необходимо использовать специальный клеевой состав. Его наносят не только на поверхность, но и на утеплитель. Если его укладывают на поверхность из древесины, то плиты рекомендуется дополнительно зафиксировать дюбелями. При утеплении фасада здания необходимо установить под плиты опорный профиль.

Защита от холостого хода

Если существует вероятность отключения воды, стоит обезопасить оборудование от холостого хода, который может существенно сократить срок его службы. Особенно, если речь идёт о насосе с мокрым ротором, использующим в качестве охлаждающей жидкости воду. Установка реле, обеспечивающего размыкание контактов при отсутствии воды, позволит защитить систему от нежелательного режима работы.

Датчик давления позволит проконтролировать наличие холостого хода

Для контроля холостого хода может использоваться:

• значение уровня воды;
• давление, создаваемое на выпускном патрубке;
• характеристики потока, проходящего через прибор.

Реле для насосной станции

Предлагаем посмотреть следующие видео, чтобы разобраться в тонкостях подключения защиты от холостого хода:

Watch this video on YouTube

Watch this video on YouTube

Мебельный флок: достоинства и недостатки

Флок производится нанесением ворса на основу. Оптимальный по качеству и цене состав ткани – это основа из полиэстера и хлопка (65% и 35%) и нейлоновый ворс. Какими же свойствами обладает флок?

• -Одной из причин, почему используется флок для обивки мебели, является отсутствие зацепов. Как бы ни старалась кошка, основа не расползется на нити
• -Приятный на ощупь. Обивочный флок нежный словно бархат, но намного практичнее и доступнее его
• -Внешне материал поражает своей красотой
• -Длительный срок службы
• -Доступная стоимость материала
• -Большой ассортимент благодаря возможности окрашивать ткань, делать рисунки, тиснение
• -Хорошие грязеотталкивающие свойства благодаря вхождению в состав материала нейлонового ворса
• -Удобен в уходе: его можно стирать, соблюдая определенные правила.
• -Можно гладить, но только с изнаночной стороны, температура глажки 100° C.

К недостаткам флока можно отнести его боязнь к спирту, так как он может растворить клей, на котором держатся ворсинки. Поскольку при производстве использовался клей, следует быть осторожными при уходе за тканью:

• -Нельзя расправлять склеившиеся ворсинки, вы можете их оторвать от основы.
• -Флок для мебели следует чистить щеткой для ткани
• -Пятна убирать надлежит сразу же по мере появления, не давая впитываться
• -Противопоказано использование паровых очистителей и фенов
• -Стирать можно, нужно лишь делать это правильно: деликатная стирка при температуре не более 40° C, застегнутые молнии, отказ от использования отбеливателя, выбор в качестве моющего средства раствора жидкого мыла.
• -Мыть нужно аккуратно, так как могут остаться пятна на ткани
• -Мебельная ткань флок электризуется при эксплуатации, что способствует притяжению пыли на поверхность дивана, кресла и тому подобного
• -При постоянной нагрузке ткань истирается, поэтому не советуем использовать на диванах или креслах, которые используются как спальное место
• -Впитывает запах

При покрытии флока тефлоновым составом получается более прочный материал, который стирает некоторые недостатки. Данная ткань носит название тефлоновый флок или куртизан.

При сопоставлении всех плюсов и минусов становится ясно, что флок – доступный и практичный материал, который пользуется спросом при обивке мебели.

Отзывы вкладчиков

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.

3. Подведите провода и зафиксируйте в клеммах.

4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

Функции реле давления для насосной станции

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

• позволяет всем приборам функционировать в заданном режиме;
• чутко реагирует на изменение порогов включения/выключения;
• активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе гидроаккумулятора, но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Что такое реле давления и для чего оно

При автономном водоснабжении в доме возникает необходимость устанавливать системы, позволяющие имитировать нормальный напор воды.

Для этого не достаточно установки обыкновенного бака и насоса. Многие пользователи устанавливают для таких целей гидроаккумуляторы в комплекте с электронным реле контроля давления воды.

В аккумуляторе вода накапливается и благодаря особому устройству бачка создается давление, которое стабилизирует уровень напора. Реле при этом позволяет автоматически пополнять запас воды без участия человека.

Таким образом, реле контроля давления воды позволяет включать и выключать насос для наполнения аккумулятора. Все показатели можно настраивать на свое усмотрение, а можно оставить заводскими.

Для некоторых систем реле контроля давления воды необходимым считается установка после них фильтров для глубокой очистки. Кроме того, многие модели имеют свои особенности, которые прописаны в техническом паспорте изделия. Это может быть показатель минимальной и максимальной температуры воды, которая будет проходить рядом. А так же часто указывается максимально возможный уровень влажности воздуха

Так что при покупке обращайте внимание на такие мелочи.

Запрещенные варианты сбора ртути

Чтобы собрать ртуть разбившегося градусника с пола или другой поверхности, запрещается пользоваться следующими вариантами:

• Веник. Его использовать категорически запрещено. Из-за него ртутные шарики могут разделиться на более мелкие, после чего их будет сложнее собрать. Кроме того, в венике могут остаться частицы ртути.
• Пылесос. Применять его также не следует. А если и использовать, его нужно будет отдать специалистам для утилизации ртути. Поэтому придется приобрести новый пылесос. Оставлять такой бытовой прибор нельзя. В дальнейшем частицы ртути будут рассеиваться в воздухе, повышая ее концентрацию до очень высоких значений.

Сбор ртути запрещен при помощи пылесоса Также не следует оставлять ртуть в помещении надолго. Желательно собирать ее сразу же после разбивания градусника.

Преимущества и недостатки

Достоинства:

1. Благодаря умению поддерживать приемлемый напор, пользование водой становится более комфортным, бесперебойно работают стиральные и посудомоечные машины.
2. Реле снижает износ насоса.
3. Позволяет избежать аварий, затоплений, связанных с прорывом труб.
4. Многие модели приборов не допускают сухой ход насоса.
5. Стрелочные и электронные виды реле выполняют функции манометров.

Но есть и недостатки. Реле поддерживает напор воды в достаточно широком диапазоне, например, от 1.2 до 2.8 бара. Такой разброс не всегда может устраивать пользователя.

Установка стабилизатора давления может избавить систему от этого недостатка. В водопроводах, где кроме реле установлен стабилизатор, напор выдерживается с точностью до десятых долей бара (атмосферы).

При использовании детектора происходит включение и выключение насоса, с перерывом от 5 минут до нескольких часов.

Каждое включение -это большой или маленький скачок давления, то есть гидроудар. Отчасти этот скачок компенсирует гидроаккумулятор. Полностью выйти из положения помогает специальное устройство, обеспечивающее плавный пуск насоса.

Подключение реле

Предположим, что перед нами классическое электромеханическое реле. Оно представляет собой устройство небольшой массы, размером 15 на 8 см. Вся электромеханическая часть скрыта за пластиковым корпусом. Снаружи мы видим только штуцер для подключения реле давления к системе водоснабжения, а также 2 проходные муфты для электрического соединения сети 220В и системы питания насоса. Реле давления не снабжается электрическим кабелем, поскольку его используют от электрического насоса, путем обрезания кабеля до нужных размеров.

https://youtube.com/watch?v=v8USjPlQQMA%3F

Электрическая часть

Первым делом нужно разобрать пластиковый корпус, чтобы перед нами показались клеммы для электрического подключения, клеммы заземления, а также пружины минимального и максимального значения замыкания и размыкание цепи. Желательно подключить реле давления к розетке с заземлением. Подключаем соответственно схеме производителя. Должно быть подключено: ноль и фаза к соответствующим разъемам на входе устройства, заземление.

Обрезать кабель от скважинного насоса лучше всего до коробки с пусковым конденсатором. Здесь мы также получим три основных провода и не запутаемся на этапе подключения. Провод заземления отличается желто-зеленой окраской. Остальные провода можно подключать любым образом, поскольку положение фазы и нуля не имеет значения, ведь оно будет меняться в зависимости от положения вилки в розетке.

Валютная ипотека: плюсы и минусы

Срочный вклад Стандарт

Если вы ищете выгодные вклады в Белагропромбанке в иностранной валюте, то данное предложение будет именно им. Согласно условиям данного предложения вкладчик может открыть депозитный счет в 3 валютах: белорусские рубли, доллар/евро или российские рубли. Размер инвестиций 50 белорусских рублей, долларов или евро, или 3000 российских рублей. Досрочное получение наличных условиями договора не предусмотрено. Сроки действия договора 95, 185, 37, 735 дней. Пополнение счёта допустимо на сумму 1 белорусский рубль, 5 долларов/евро или 100 российских рублей, в зависимости от валюты депозита.

Годовой доход по вкладу зависят от нескольких факторов: для договора с переменной процентной ставкой годовое значение будет зависеть от срока и валюты. Для отечественной валюты годовое значение будет распределяться так: 95 дней – 7%, 185 – 8%, 370 – 10%, 735 – 11,5%. Для доллара в евро, годовая прибыль распределяется следующим образом: 95 дней – 0,8%, 185 – 1,3%, 370 – 2,4%,735 – 2,5%.

Для договоров с переменной процентной ставкой прибыль распределяется следующим образом в зависимости от срока действия договора и валюты депозита. Вклад в белорусских рублях: 95 дней- 6%, 185- 7%. для российских рублей: 95 – 185 дней 5 %, 370 – 735 дней – 6%. Для счетов в иностранной валюте долларах и евро, ставки действует следующим образом: 95 дней – 0,8%, 185 дней – 1,3%, 370 – 735 дней – 2%.

Силиконовый

Разбился градусник — что делать?

Конструкция прибора

В конструкции прибора есть две спирали, которые регулируют пороги включения и выключения насоса. Регулировка осуществляется специальными гайками. К самим спиралям крепится мембрана, которая активирует и деактивирует насос. Она соединяется через патрубок с гидроаккумулятором.

Если давление увеличивается и достигает максимального, то пружина в реле давления (далее РД) сжимается и замыкает контакты, соединяющие насос и сеть питания (аккумулятор). Если давление понижается и доходит до минимума, то пружина разжимается, контакты помпы и аккумулятора размыкаются.

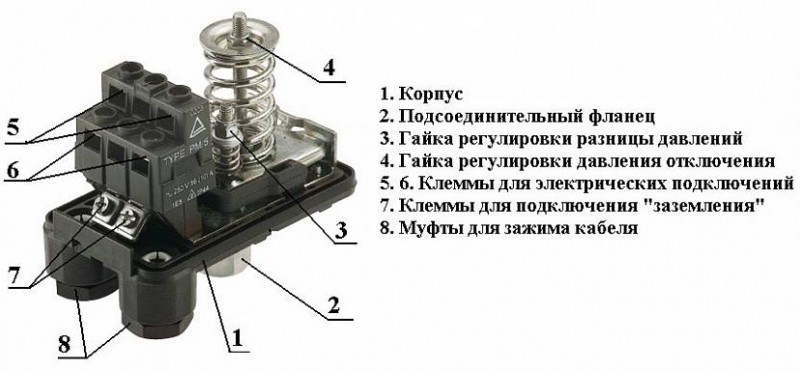

Составные части РД:

• Корпус устройства, который фиксирует все элементы.
• Фланец для подсоединения гидроаккумулятора к реле (подсоединяется к муфте).
• Гайка, регулирующая разность уровней.
• Гайка, регулирующая порог включения насоса.
• Клеммы для подключения контактов насоса и сети питания.
• Муфты, зажимающие кабель (кабель питания сети и кабель подведения напряжения к двигателю помпы).

Конструкция реле давленияИсточник strojdvor.ru

Металлические — виды и особенности

Металлические отливы на окна долговечны, с ними нет проблем при эксплуатации. Установка металлических отливов на окна обычно не вызывает проблем. Их минус — «шумность». Капли дождя могут «выбивать» из металла довольно громкие звуки. Проблема частично решается во время установки — надо все полости тщательно заполнить монтажной пеной. Любая пустота будет работать как барабан. Так что тут стараемся сделать все как можно лучше.

Еще тише будет металлический оконный отлив, если снизу наклеить вспененную резину или любой другой листовой звукогасящий материал (например, линотерм). Вот только он должен выдерживать значительные перепады температур — эксплуатация на открытом воздухе. Эти два приема в сумме позволят сделать металлический отлив не слишком шумным.

При монтаже не оставляйте пустот и используйте виброгасящие морозостойкие материалы

Как уже говорили, металлические отливы могут быть из оцинкованной стали с покрытием полиэстером или пластизолом. Оцинковка с полиэстером — из этого материала делают металлочерепицу, так что технология отработана. Подобные отливы не слишком дорогие, а искать их надо в фирмах, которые производят или продают металлочерепицу или подобные кровельные материалы.

Покрытие пластизолом — более дорогой вариант, но он имеет большую толщину, за счет чего металл получается не настолько гулкими. Еще он интересен тем, что поверхность может быть не только гладкой, но и «под кожу», с тиснением и т.д.  Если бюджет вам позволяет, попробуйте отлив из оцинкованного металла с пластизоловым покрытием. Отрицательных отзывов пока нет.

Правильный монтаж

Еще один вариант «тихого» металлического оконного отлива — алюминиевый с порошковой окраской. Сам по себе этот метал не настолько «звонкий», за счет чего и снижается уровень шумов. Плюсы в эксплуатации всем известны, как и то, что стоимость не низкая. Установка отливов на окна из алюминия — идея хорошая, но его не так просто найти. Алюминиевый отлив не пользуется особой популярностью, так что придется, скорее всего, заказывать через интернет. Особенно если вы живете в небольшом городе.

Требования к материалу

Чтобы правильно выбрать утеплитель для пола, необходимо учесть несколько параметров, которым должен соответствовать материал:

• прочность;
• сроки эксплуатации;
• изолирующие свойства;
• вес материала;
• влагопоглощение;
• паропроницаемость;
• огнестойкость.

Прочность

Учитывая то, что пол испытывает наибольшие нагрузки, к прочности всех его элементов предъявляются высокие требования. Это относится и к материалам для теплоизоляции.

Сроки эксплуатации

Поскольку покрытие полов меняется и ремонтируется реже, чем других поверхностей в доме, материал для утепления пола должен сохранять свои свойства в течении длительного времени.

Изолирующие свойства

Основным критерием, по которому выбираются утеплители для пола, является их способность удерживать тепло. Некоторые из таких материалов могут менять свои изоляционные свойства во время эксплуатации от воздействия внешних факторов.

Вес материала

Любой утеплитель для пола, несмотря на кажущуюся легкость, оказывает определенное давление на несущие поверхности. Это необходимо учитывать на стадии проектирования и рассчитывать фундамент дома с учетом веса изоляционной прослойки.

Минимальное влагопоглощение

Некоторые утеплители для пола являются гидрофобными, то есть обладают высокой влагопроницаемостью. Обычно это относится к волокнистым материалам. Такие виды не рекомендуются в помещениях с высоким уровнем влажности.

Паропроницаемость

В некоторых случаях кроме теплоизолирующих свойств материал не должен препятствовать проникновению испарений. Это свойство не позволяет накапливаться конденсату под половым покрытием.

Огнестойкость

Требования по пожаробезопасности предъявляются ко всем строительным материалам. Не является исключением и теплоизоляция для пола.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования. Перед покупкой блока автоматики или реле внимательно изучите технические данные модели

В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к гидробаку или монтироваться на трубу.

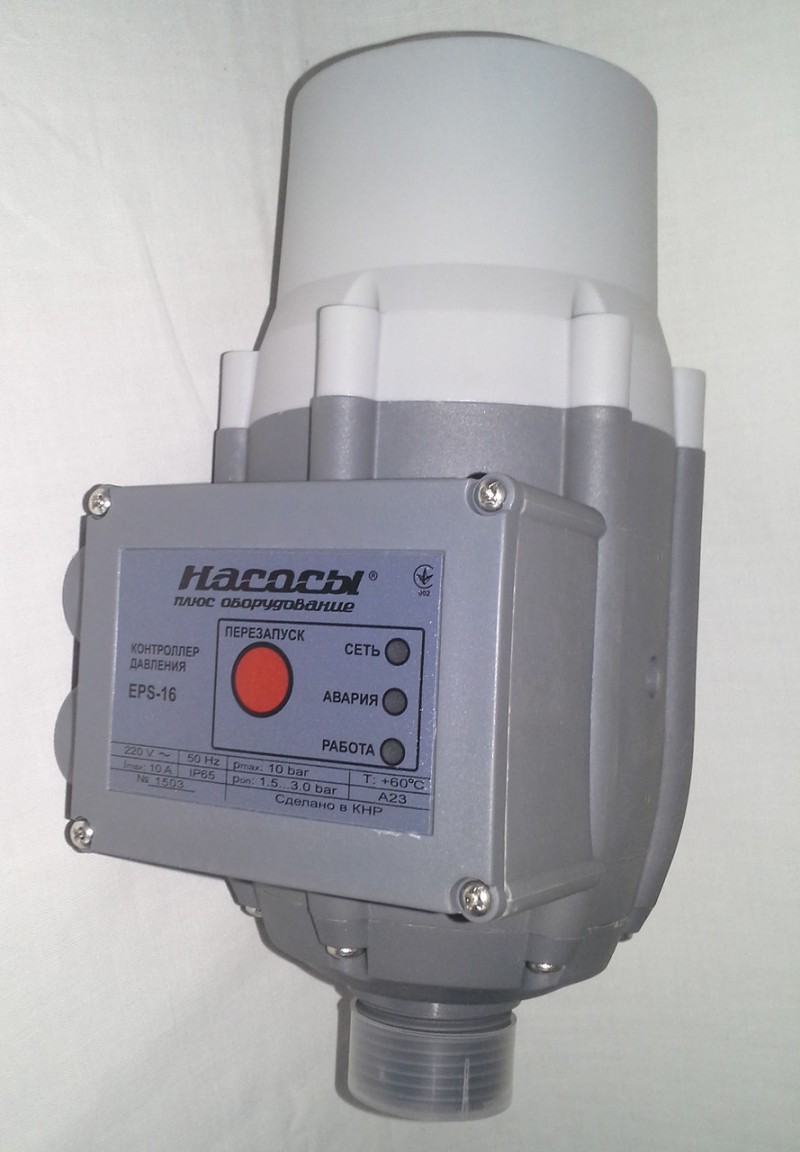

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Принцип работы и устройство

Устройство реле давления

Реле давления было изобретено в начале прошлого века. До сегодняшнего дня его конструктивная схема мало изменилась, не поменялся и принцип работы.

Датчик состоит из таких элементов:

• контактный блок;
• пружина, регулирующая разницу давления (нижнего порога);
• большие пружины рабочего давления (верхнего порога);
• место подключения электрических проводов;
• вход для подключения манометра и предохранительного клапана;
• отверстие для мембраны;
• кнопка вкл/выкл;
• пластиковый или металлический корпус.

При некоторых поломках требуется заменить реле давления, так как ремонтировать его нецелесообразно или дорого. Для этого нужно знать, как подобрать подходящее устройство, потому что производители не всегда поставляют детали под нужную модель. Политика направлена на то, чтобы люди покупали новый насос, а не ремонтировали старый.

Чтобы подобрать прибор, нужно знать его тип, функционал и рабочее давление – инструкцию к насосной станции желательно не терять. Есть реле для водозаборных устройств, воздуха и контроля перекачки химических веществ. Насосная бытовая станция обычно работает с чистой водой, реже с канализационными стоками или грязной жидкостью.

Наличие защиты от перегрева электродвигателя может входить в схему реле, но такой тип будет стоить дороже. Если есть возможность, лучше купить прибор с защитой, так как сама насосная станция стоит намного дороже.

Бывает однофазное или трехфазное реле. Они используются в насосных станциях для защиты от сухого хода. Это своеобразный датчик, который реагирует на коэффициент мощности, вырабатываемый оборудованием. При низких показателях устройство отключает насос. Это дополнительная функция, наличие которой делает прибор дороже.

Чтобы присоединить новое реле к насосу, нужно знать размер фланца. Он может обозначаться следующими цифрами: ¼, ½, 3/8.

На некоторых приборах есть механическая кнопка пуска. Она предназначена для принудительного включения или выключения датчика давления. Среди остальных дополнительных функций – клапан разгрузки и шкала настройки.

Видео

Как узнать и где посмотреть номер Киви-кошелька?

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Как определить пороги срабатывания реле

Порог срабатывания реле это нижнее значение давления в системе, при достижении которого срабатывает скважинный насос. С завода реле настроено на давление в 1, 4 атмосферы. Такие параметры считаются наиболее важными для мембраны гидроаккумулятора, что позволяет ему служить дольше.

Что касается верхнего порога срабатывания, то это значение характеризуется не только бытовыми нуждами, но и технологическими особенностями самого насоса. Дело в том, что большинство насосов поставляется с верхним пределом давления в 3,5 атмосферы. Поэтому рекомендуемый предел верхнего значения изначально настраивается на 3 атмосферы. Этого достаточно чтобы подать воду потребителям на первом и втором этаже в частном доме.

Следует учитывать пороги срабатывания самого реле давления. Они прописаны в паспорте устройства. Зачастую в недорогих моделях порог срабатывания верхних значений не превышает 4 атмосферы.

Заключение

Заключение
