Регулятор давления воды: назначение, конструкции, принцип работы, настройка

Рецепт соленого теста

1 Область применения

Регулировка после

Наладка работы РДВ производится при закрытых вентилях. Для проверки результата краны открываются. Показания манометра позволяют определить точность настройки.

В зависимости от модели редуктора, регулировка может осуществляться с помощью установочной головки, либо отвертки, которая поможет при подкручивании предназначенного для этого винта.

Давление воды до РДВ оптимально составляет 6 – 7 бар. На выходе регулятора оно должно быть понижено до 3 бар. Это величина, при которой подключенные бытовые устройства не подвернутся отрицательному воздействию высокого давления. Манометр должен показывать именно такое значение.

Более детально настройка каждой конкретной модели описывается в прилагаемой инструкции по эксплуатации. С ней обязательно следует ознакомиться после покупки прибора.

Монтаж утеплителя

Поделки из бумажного конуса

Ромашка садовая

Нивяник (Leucanthemum), или Ромашка садовая — любимый цветок российских садоводов. Ценят его за нежную красоту и изящество соцветий, а также за обильное и продолжительное цветение. В природе существует более 30 видов этого растения. Чаще всего в садах можно встретить нивяник обыкновенный, а также нивяник великолепный с крупными соцветиями, достигающими в диаметре до 8 см.

Нивяник (Leucanthemum), или Ромашка садовая. Wayside Gardens

Не менее декоративен нивяник наибольший, который отличается продолжительным цветением — с июля до самых морозов. На основе этих видов селекционеры создали множество интересных сортов с простыми и махровыми цветами. Есть среди них низкорослые (до 30 см), среднерослые (60-70 см), а некоторые достигают в высоту до 1 м.

Выращивать ромашку несложно, размножается она семенами и делением куста. На одном месте без пересадки растения могут находиться не менее 5 лет, к почве они не требовательны, при этом хорошо отзываются на удобрения. Ромашки легко переносят засуху и выдерживают даже самые сильные морозы.

Растения можно высаживать отдельно или группами, включать в состав миксбордеров и различных садовых композиций. Низкорослые сорта нивяника лучше всего подходят для бордюрных посадок.

Как правильно установить своими руками – пошаговая инструкция

Обладая некоторыми навыками в производстве сантехнических работ, смонтировать регулятор давления своими руками совсем не сложно. Если есть в наличии все необходимые элементы и набор инструментов, то сам процесс установки будет легко осуществим.

Рассмотрим последовательность действий для монтажа РДВ в квартире, и в частном доме. Для понимания принципа, достаточно представить наиболее простой вариант, когда трубопроводы по помещениям еще не разведены.

То есть, врезаться в готовую систему нет необходимости. Есть стояк и запорный вентиль. Из этих условий и станем исходить.

В квартире

Монтаж следует проводить в горизонтальной плоскости, чтобы сам РДВ и манометр находились в  вертикальном положении. До начала работ нужно позаботиться о материалах и инструментах. А также провести некоторую подготовку.

Потребуется иметь в наличии:

• редуктор (желательно с манометром);
• запорные вентили (2 шт.);
• фильтр грубой очистки;
• обратный клапан;
• фитинги (набор и количество, в зависимости от схемы разводки).
• разводные ключи;
• отвертки;
• пакля (лён) и клеевой состав для её склеивания (ленту ФУМ);
• при использовании полипропиленовых труб запастись всеми соединительными деталями и паяльным агрегатом.

В качестве запорной арматуры при монтаже редуктора настоятельно рекомендуется использовать шаровые вентили, как наиболее приемлемые.

Во избежание непредвиденных ситуаций, указанную ниже очередность шагов, лучше соблюсти в точности:

1. Удостовериться, что подача воды надежно перекрыта.
2. Осмотреть редуктор. Установить заглушки на боковых отверстиях (отверстия предназначены для последующего размещения манометров).
3. На вводе, после главного запорного вентиля поставить фильтр.
4. Установить обратный клапан (исключает обратный водоток при отсутствии давления в системе).
5. Зафиксировать первый запорный вентиль.
6. Установить регулятор давления таким образом, чтобы заглушка, определяющая место положения манометра, оказалась вверху. После регулятора необходимо оставить прямой участок трубы длиной не менее 5 рабочих диаметров. Это поможет стабилизировать работу РДВ.
7. Смонтировать второй запорный вентиль.
8. Далее подключается водоизмеритель и устраивается дальнейшая разводка.

Все резьбовые соединения должны быть герметичны. Для этого используется пакля с добавлением клея (лента ФУМ)

Важно не перетягивать гайки. Они выполнены из латуни

При избыточной нагрузке могут лопнуть.

Принципиально схема включения РДВ в систему водоснабжения квартиры, в упрощенном виде, выглядит так, как показано на фото ниже:

Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — редуктор давления

Однако, в целях удобства эксплуатации и регулировки редуктора, его следует разместить между двумя запорными шаровыми вентилями, как это представлено на следующем изображении.

Все устанавливаемые элементы необходимо фиксировать в соответствии с направлением водотока. Стрелка на каждом изделии позволит не допустить ошибки.

В частном доме

При автономном водоснабжении дома следует учесть тот факт, что в систему водопровода включен электрический насос, поддерживающий необходимое давление. Водозабор осуществляется из скважины.

Скачки давления при работе насоса неизбежны, поэтому для нормализации функционирования водопроводной сети и защиты бытовых приборов редуктор давления просто необходим.

Если исходить из того, что разводка труб по дому еще не выполнена, то задача по установке РДВ сводится к подготовке инструментов, сантехнических компонентов, и непосредственно, к монтажу.

Потребуются:

• разводные гаечные ключи,
• фильтр,
• обратный клапан,
• редуктор,
• пакля,
• клеевой состав (лента ФУМ).

Определив место расположения приборов, можно приступить работе. К трубопроводу, идущему от насоса, подключаются:

• фильтр;
• обратный клапан;
• редуктор на горизонтальный участок трубы, таким образом, чтобы манометр был в верхнем положении.

Установка приборов должна быть произведена в соответствии с водотоком. Далее делается остальная разводка.

Если частный дом подключен к централизованному водоснабжению, то РДВ ставится на вводе в здание после фильтра, до водоизмерителя. Часто сотрудники «Водоканала» категорически не согласны с такой последовательностью монтажа, несмотря на регламентирующие правила.

Как вариант, редуктор можно установить после узла учета. В этом случае его профилактика облегчается свободным доступом.

В первом случае, водоснабжающая организация может регулятор давления опломбировать.

Деревянные полки на стену

Модели

Всего под торговой маркой Валтек продается семь видов регуляторов давления воды:

1. Редукторы с фильтром и манометром.
2. Только с манометром.
3. Мембранные.
4. Поршневые VT 086.
5. Поршневые VT 087 (отличаются по габаритам).
6. Редукторы-ограничители расхода.
7. Подпиточные клапаны с фильтром и манометром.

У каждой категории есть свои модели, которые отличаются резьбой. Она может составлять ½, ¾, 1, 1 1/4, 1 1/2, 2 дюйма. В квартирах наиболее часто устанавливают изделия 1/2″ и 3/4″.

Корпус регулятора сделан из латуни, пружина из нержавеющей стали, а уплотнительные детали из синтетического эластичного полимера.

Также следует учитывать, что при увеличении внутреннего диаметра (Dn) при одинаковой скорости потока увеличивается расход в единицу времени.

Характеристики моделей с резьбой ½ и ¾ дюйма:

Параметр	Поршневой	Мембранный	С фильтром и манометром
Максимальная температура воды, ℃	80	80	130
Рабочее давление, бар	16	25	16
Максимальный коэффициент редукции	1:8	1:12	1:10
Предел регулирования, бар	1…4,5	1…7	2…5

Более подробно характеристики каждой модели описаны в паспорте, который представлен на официальном сайте компании и прилагается при продаже.

Поршневые

Поршневые регуляторы обычно дешевле и меньше по габаритам. Поршень сделан из полиамида РА66, армированного стекловолокном.

Принцип работы такой: вода попадает во внутреннюю камеру, давит на золотник, открывающий проход. Протекает дальше и давит и поршень, который передает давление пружине. Если давление больше, чем то, на которое настроена пружина, то она сокращается, и золотник возвращается на место, перекрывая водяной поток.

Мембранные

В мембранном регуляторе меньше трущихся частей, служит он дольше, а показания дает более точные. Также мембранные приборы менее чувствительны к качеству воды.

С двух сторон редуктора сделаны патрубки для установки манометра с резьбой ¼ дюйма. Они заглушены нейлоновыми пробками.

С фильтром и манометром

Компания Valtec выпускает редукторы, оснащенные манометром для контроля давления и фильтром, очищающим воду от механических загрязнений. Они предназначены для установки на входе труб с горячей и холодной H2O в квартиры.

Диаметр манометра 41 мм, размер ячейки фильтра 250 мкм. Периодически фильтр надо очищать от засоров, промывать сетку или полностью ее менять.

Фото полочек своими руками

Также рекомендуем просмотреть:

• Табурет своими руками
• Отделка дверей своими руками
• Карниз своими руками
• Складной стул своими руками
• Пуф своими руками
• Раскладной стол своими руками
• Ворота своими руками
• Полка под телефон
• Декупаж мебели
• Эксцентрик мебельный
• Шезлонг своими руками
• Кресло своими руками
• Перетяжка стульев
• Ключница своими руками
• Стеллажи для гаража
• Телескопические направляющие
• Стол-скамейка
• Стул своими руками
• Вешалка своими руками
• Откидная кровать
• Шкаф-купе своими руками
• Сборка мебели
• Детский столик своими руками
• Мебель из дуба
• Раздвижной стол своими руками
• Мебельные петли
• Стол из спила дерева
• Откидной столик
• Панели для стен своими руками
• Столик для ноутбука
• Складной стол своими руками
• Как сделать кровать
• Лавочка своими руками
• Прихожая своими руками
• Мебель для дачи
• Как обновить мебель
• Компьютерный стол своими руками
• Скамейка со спинкой
• Столик для пикника
• Мебель для бани
• Садовые качели своими руками
• Подставка для цветов своими руками
• Мебель из поддонов
• Декор для мебели
• Реставрация мебели

Практичные римские шторы на кухню: стандартные отличия от обычных занавесок

Кухня – комната особенная. В ней происходит очень много различных процессов приготовления пищи, поэтому в воздухе витает много испарений, запахов и других компонентов. По своему дизайну на кухню римские шторы подходят тем, что они не громоздкие, и отлично защищают рабочую зону от ярких лучей знойного солнца.

Идеально для кухни смогут подойти шторы из синтетики, за которыми легко ухаживать, не прибегая к стирке. Данные изделия можно просто протирать влажной тряпкой. Существуют изделия отталкивающими пыль и не притягивающие жировые частицы. Если вы, все же приверженец натуральных изделий, то вам подойдут римские занавески из мешковины. Они отлично выглядят в современных минималистических стилях. Данные шторы очень подходят для таких помещений, как кухня. Чтобы изделия не были слишком маркие, пусть они будут изготовлены из материалов темных тонов. Не рекомендуется вешать на кухне белые шторы.

Цвета, которые подходят для римских штор на кухню:

• Бежевые;
• Серые;
• Медовые;
• Бордовые;
• Горчичные;
• С разноцветным рисунком.

При выборе штор на кухню следите за тем, чтобы они были изготовлены из прочных материалов, которые не деформируются при повышенных температурах. Чтобы не забирать, тек необходимый дневной свет, шторы могут быть полупрозрачные. Если комната не большая, то вы можете откорректировать пространство, выбрав изделия в полоску.

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

• Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

  Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

  Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

  Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

• Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
• Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Принцип работы редуктора давления воды

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Устанавливают редуктора в следующих случаях.

1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Традиционные модели римских штор

Будут ли негативные последствия, если устройство установлено без нужды в нем?

Особенности работы с соленым тестом

Преимущества и недостатки регуляторов Валтек

Продукция итальянского бренда создана специально для российского рынка. Среди ее преимуществ:

1. Соответствие государственным стандартам.
2. Гарантия на все изделия.
3. Широкий модельный ряд.
4. Официальные дистрибьюторы в России.
5. Стабильная работа регулирующих устройств.
6. Низкая цена.

Если изучить отзывы о редукторах Valtec, то большинство из них будут положительными. В целом свои функции они выполняют, занимают мало места, недорого стоят.

Наиболее частые жалобы на регуляторы с манометром:

• не держит давление в статике, работает только в динамике, то есть при открытом кране;
• иногда при включении нагрузки начинает гудеть, а стрелка манометра дребезжит и просаживается.

Неисправности и их устранение

Неисправность	Причина	Устранение
Пульсирующий шум	Выбран слишком большой размер комбинированного фильтра	Связаться с технической службой
Вода вытекает из-под кожуха пружины	Порвана диафрагма клапанной вставки	Заменить клапанную вставку
Слабое или полное отсутствие давления	Запорный клапан на входе или на выходе открыт не полностью	Полностью открыть запорный кран
Неправильно установлено выходное давление	Установить выходное давление
Фильтрующая сетка забита грязью	Прочистить или заменить сетку
Фильтр установлен задом наперед	Установить фильтр правильно (в соответствии со стрелкой на корпусе)
Давление на выходе непостоянно	Фильтрующая сетка забита грязью	Прочистить или заменить сетку
Грязь попала вовнутрь клапанной вставки или клапанная вставка изношена	Заменить клапанную вставку
Растет давление на выходе (например, из-за водонагревателя)	Проверить обратный клапан, предохранительный клапан и т.д.

Описание Размер Номер запасной части Пружинный стакан в сборе 1/2″-3/4″1″-1 1/4″ 09015150901516 Клапанная вставка (без сетки) 1/2″-3/4″1″-1 1/4″ D06FA-1/2D06FA-1B Уплотнительные прокладки (10 штук в упаковке) 1/2″-3/4″1″-1 1/4″ 0901443090144409014450901446 Заглушка R1/4 для отверстия манометра (5 штук в упаковке) S06K-1/4 Прозрачная колба фильтра вместе с сеткой и каркасом сетки 1/2″-3/4″1″-1 1/4″ KF06-1/2AKF06-1A Резиновое кольцо для каркаса сетки (10 штук в упаковке) 1/2″-3/4″1″-1 1/4″ 09031270903128 Сменная сетка 1/2″-3/4″1″-1 1/4″ AS06-1/2AAS06-1A Резиновое кольцо для колбы фильтра (10 штук в упаковке) 1/2″-3/4″1″-1 1/4″ 09012460901499 Двойной ключ для колбы фильтра 1/2″-1 1/4″ ZR06F

Запасные части покупаются отдельно.

Ремонт изделия

Напишите комментарий или отзыв

Каркасный способ крепления

Установка редуктора давления воды в систему водоснабжения

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Материалы и инструменты

Для укладки кафеля в ванной необходимо приобрести следующие материалы и инструменты (последние можно попросить у друзей или взять в аренду):

• плитку керамическую или керамогранитную;
• плиточный клей;
• грунтовку глубокого проникновения;
• затирку (фугу) для швов;
• крестики из пластика для регулировки зазоров между кафельной плиткой или полимерную систему выравнивания плитки (СВП российского, Rubi Tile Level западного производства);

СВП.

• силиконовый герметик;
• металлический потолочный профиль CD (ПП) для первого ряда плитки на стене;
• дюбель-саморезы для крепления профиля к стене;
• стремянку (нужна при отделке стен);
• электрический или механический (ручной) плиткорез. В крайнем случае можно воспользоваться стеклорезом. Но это долго и трудоемко;

Ручной плиткорез.

• шуруповерт или перфоратор с миксером для размешивания плиточного клея (потребуются также для сверления в стене отверстий под дюбеля);
• емкость для клеящей массы;
• кювету для грунтовки;
• валик с ручкой-удлинителем и малярную кисть для нанесения праймера;
• строительный уровень;
• кельму для нанесения клея;
• металлический шпатель с зубчиками;

Зубчатый шпатель.

• узкий шпатель с прямым лезвием;
• мягкий (резиновый) шпатель для затирки швов;
• киянку;
• ветошь;
• мягкую губку;
• рулетку.

Применение редуктора давления в системе водоснабжения

Гидравлический удар в водопроводной сети может стать причиной выхода из строя приборов и устройств, подключенных к системе водоснабжения. Подобная неприятность бывает вызвана резким скачком давления в водопроводных трубах, что бывает обусловлено работами и испытаниями, выполняемыми специалистами специальных служб (Водоканал или подобные), а также работой специального оборудования, повышающего давление в сетях водопровода (циркуляционные и иные насосы).

Установка регулятора давления воды в квартире позволяет избежать поломки запорной арматуры, а также специальной техники, в нормальном режиме работы находящейся под номинальным давлением водопроводной сети: посудомоечные и стиральные машины, душевые кабины и прочее оборудование.

Еще одна из причин, по которой установка подобного устройства будет полезна, это устранение протекания кранов и вентилей, установленных в сети водопровода.

Это обусловлено тем, что в ночное время разбор воды значительно снижается, что приводит к возникновению избыточного давления, большего по значению, чем рабочее давление в течение светового дня, когда вода активно используется потребителями.

Под воздействием повышенного давления краны и прочие запорные элементы, установленные в водопроводной сети, могут начать протекать. В этом случае подобная протечка может привести к затоплению соседей или увеличению суммы счетов, выставляемых водоснабжающими организациями, как в плане потребления воды, так и ее отвода.

Устройство и регулировка редуктора

Давайте, однако, вернемся к регулирующей арматуре и выясним, как устроен редуктор давления: водоснабжение современных многоквартирных зданий нуждается в нем куда чаще, чем в насосах и буферных емкостях.

Устройство и принцип работы поршневого редуктора давления

Наиболее распространенный вид редукторов — поршневые. Клапан редуктора соединен подпружиненным штоком с поршнем, на который воздействует избыточное давление во внутреннем водопроводе (после клапана). В отсутствие водоразбора клапан закрыт. При расходе воды воздействующее на поршень давление после клапана  падает, и пружина открывает его.

Если на вводе в ваш дом или квартиру стоит регулятор давления воды в системе водоснабжения — регулировка напора своими руками осуществляется так:

1. Снимите пластиковый или латунный колпачок в верхней части редуктора (со стороны пружины). Под ним вы обнаружите винт с шлицами под широкую плоскую отвертку;
2. Для увеличения давления во внутреннем водопроводе закручивайте винт по часовой стрелке;
3. Для его уменьшения выкручивайте винт.

Регулировка давления воды в системе водоснабжения осуществляется поворотом винта в корпусе редуктора

Установка редуктора

Где должен стоять редуктор, и какая дополнительная арматура необходима для его установки?

Инструкция довольно очевидна: редуктор давления монтируется на вводе водоснабжения или непосредственно перед прибором, который нужно защитить от чрезмерно высоких значений напора.

Перед редуктором должны стоять:

1. Запорная арматура (как правило, шаровый кран);
2. Фильтр механической очистки для защиты редуктора от песка, окалины и прочего мусора;

Перед редукторами стоят краны и фильтры

1. Опционально — манометр для контроля давления на вводе. Второй манометр ставится после редуктора, или монтируется непосредственно на его корпусе.

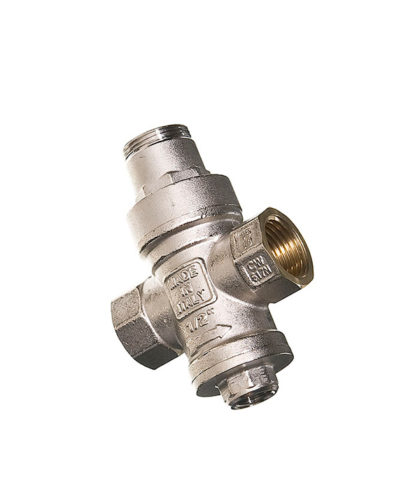

Редуктор давления Itap размером ДУ15 снабжен резьбой для подключения манометра

Регулировка насосной станции

Вначале — несколько слов о том, зачем нужна регулировка давления станции водоснабжения.

Она позволяет:

• Увеличить или уменьшить абсолютное значение напора воды на сантехнических приборах;
• Уменьшить разброс давлений выключения и включения насоса. Например, при настройке давления включения в 1 атмосферу и выключения в 6 атмосфер напор воды при ее расходе будет непрерывно меняться в диапазоне 10-60 метров, что довольно неудобно;
• Увеличить вместимость гидроаккумулятора. Для этого нужно увеличить разницу между давлениями выключения и включения. Увеличение вместимости мембранного бака скажется на частоте запусков насоса и, соответственно, на его ресурсе.

При высоком давлении накачки мембранного бака вы получите кратковременные перерывы в подаче воды

Как выполняется регулировка датчика давления воды в системе водоснабжения с насосной станцией?

Под крышкой реле давления вы увидите две шпильки с пружинами и гайками разного диаметра. Большая гайка отвечает за регулировку давления включения насоса, малая — за давление отключения.  Поворот гаек по часовой стрелке приводит к росту давления, против — к его уменьшению.

Реле давления воды в системе водоснабжения регулировка осуществляется двумя подпружиненными гайками

Чтобы уменьшить давление накачки мембранного  гидроаккумулятора станции, стравите воздух через скрытый под пластиковой или металлической крышкой ниппель. Чтобы увеличить его, накачайте воздух через ниппель велосипедным насосом или компрессором.

Ниппель для накачки гидроаккумулятора скрыт пластиковой крышкой

Когда нужно ставить редуктор давления воды

Установить редуктор целесообразно в следующих случаях:

1. Очень маленький напор воды в системе водоснабжения. В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.
2. Постоянно меняющееся давление воды. Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.
3. Мощный напор воды. Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Оранжевый цвет в столовой

Характеристики изделий

Размеры

Речь идет преимущественно о ширине фасадной планки изделия, так как длина элементов в комплекте обычно стандартная: две стойки по 220 см, и одна горизонтальная деталь 120 см.

А вот ширина может быть разной. Опять же – стандартом считаются размеры от 60 до 80 мм, но они могут меняться в любую сторону, как в большую, так и в меньшую.

На схеме приведены основные размеры, важные для монтажа и эстетического восприятия обрамления двери

• Наличники стандартной ширины подходят к большинству дверей.
• Но могут быть и исключения. Например, с массивной дубовой дверью лучше будут смотреться изделия пошире.
• А вот те, ширина которых меньше 50 мм выглядят несерьезно. К тому же они могут просто не закрыть собой щель между стеной и коробкой.

Поэтому перед покупкой всегда измеряйте это расстояние, чтобы не ошибиться. Узкие наличники в большинстве случаев используются только тогда, когда другие не входят по ширине между дверью и перпендикулярной стеной. Либо каким-то другим конструктивным элементом интерьера.

Пример на фото – дверь в углу или в узком коридоре. Наличник в межкомнатных изделиях

Форма

Ещё один критерий выбора наличника – форма лицевой части. Она может быть прямой, скругленной, фигурной и любой другой. И должна сочетаться с видом дверного полотна: чем оно проще, тем менее рельефным должно быть и обрамление.

;

Создание поделок без особого труда

Иной аспект употребления рассматриваемого понятия

Необычный декор

Гарантийные обязательства

Каждое изделие продается с техническим паспортом, в котором предусмотрен гарантийный талон. В нем должны быть:

• название, адрес организации, продавшей редуктор, ее штамп или печать;
• дата продажи;
• подписи продавца и покупателя.

Если у покупателя есть претензии к качеству товара, то он может обратиться к представителю компании с документом, подтверждающим покупку, и актом гидравлического испытания системы. Предоставляется также заявление с указаниями данных покупателя и описанием дефекта.

Возможно три варианта исполнения гарантии:

1. Неисправный прибор ремонтируют.
2. Заменяют новым.
3. Возвращают деньги.

Если по вине неисправного прибора на предприятии произошла авария, то Valtec гарантирует компенсацию ущерба. Это возможно, потому что продукция Valtec застрахована. Однако все претензии должны быть обоснованы, подтверждено правильное хранение и эксплуатация редуктора.

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Популярные производители

Черт.1
