Дефлектор вентиляционный на трубу

Что будем делать из баллона

Изготовление и установка зонтика

Простейший грибок на вентиляцию можно изготовить своими руками. Для этого понадобится оцинкованный или нержавеющий лист толщиной 0,3-0,5 мм.

Не используйте при изготовлении зонтика слишком толстый металл, так как это усложнит работу. При выборе материала, из которого будет изготавливаться грибок, лучше отдать предпочтение нержавеющим металлам или имеющим покрытие, защищающее от коррозии

Из инструмента потребуются:

• Ножницы по металлу или болгарка;
• Молоток;
• Заклепочник с заклепками;
• Дрель или шуруповерт со сверлом;
• ХБ перчатки.

Для фиксации хомута на трубе потребуются болт М8 с гайкой. Вместо заклепок при сборке можно использовать саморезы по металлу, при этом в хомут их придется закрутить изнутри, чтобы в дальнейшем они не помешали установке на трубу вентиляции.

За основу при изготовлении зонтика можно взять эскизы. Конкретные размеры деталей будут зависеть от диаметра вентиляционной трубы. Длина хомута от сгиба до сгиба равна длине окружности трубы, уменьшенной на 5 мм. Диаметр колпака равен двум диаметрам трубы

Процесс изготовления не сложен и не требует особых навыков:

• Сначала на листе металла перманентным маркером наносим разметку будущих деталей: хомута для крепления на трубе, трех лапок для крепления и зонта-колпака. Вырезаем их ножницами по металлу;
• В хомуте по краям сверлим отверстия для стяжного болта. Придаем хомуту форму окружности, и отгибаем уши с отверстиями под углом 90 градусов, вставляем болт, фиксируем гайкой;
• Сверлим в хомуте три пары отверстий по размеру заклепок для крепления лапок с интервалом 120 градусов. В каждой лапке для крепления зонта сверлим три отверстия: два с одной стороны для соединения с хомутом и одно с другой для соединения с зонтиком. Заклепками крепим лапки на хомуте;
• Зонт-колпак сворачиваем в форме конуса. В месте нахлеста сверлим несколько отверстий и соединяем края зонта заклепками. С интервалом 120 градусов сверлим по краю зонтика три отверстия и соединяем заклепками с лапками от хомута. Зонтик готов.

Изготовить такой зонтик можно для вентиляционных труб из любого материала и любого размера. Для установки зонтика необходимо надеть его хомутом на оголовок трубы и затянуть стяжным винтом с гайкой.

Для придания колпаку-зонтику дополнительной эстетики и защиты от коррозии его можно покрасить в цвет вентиляционной трубы или кровли. Для этого подойдет любая краска по металлу для уличного применения, так как зонт вентиляции не подвержен воздействию высоких температур.

Если вы решили установить зонтик заводского изготовления, то необходимо выбрать изделие, подходящее для вашей вентиляционной трубы по размеру и способу соединения.

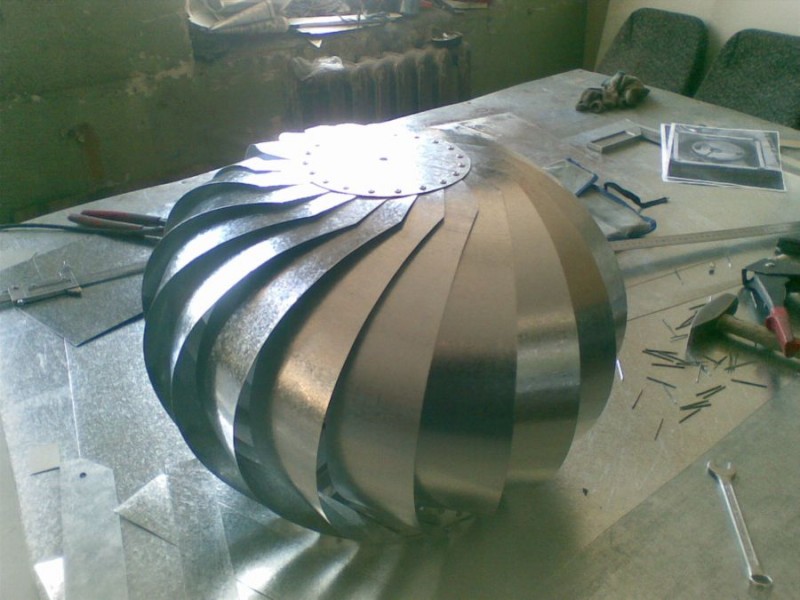

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.

Сборка конструкции кустарным образом проблематична

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Дефлекторы цаги своими руками

Не редко замечаешь, что на том или ином дымоходе есть некий металлический оконечник. Это дефлектор.

По своей сути дефлектор цаги не что иное, как обычная металлическая труба, на которую одет такой же металлический зонт. В свою очередь сама труба одета на дымоход. А вот с какой целью это делается, рассмотрим чуть ниже.

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Применение

Итак, стоит немного подробнее остановиться на сферах применения дефлекторов цаги:

• Как уже было сказано, это усиление вытяжки;
• Предотвращение появления такого эффекта, как обратная тяга, то есть когда давление внешнего воздуха становится намного больше и дым вместе с ним поступает обратно внутрь по дымоходу;
• Защита дымохода или системы вентиляции от попадания в нее атмосферных осадков.

Конструкция изделия

Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:

• Нижний цилиндр или патрубок. Он будет крепиться к окончанию воздуховода вентиляционной системы или окончанию трубы дымоходного канала;
• Диффузор. Эта часть представлена расширенным конусом, который идет от патрубка к верхней части изделия;
• Патрубок или обечайка. Это внешняя часть устройства;
• Колпак или верхний конус. Та часть, которая крепится сверху всей конструкции и защищает вентиляционную или дымоходную системы от попадания в них осадков;
• Ножки для крепления колпака;
• Кронштейны для крепления всего устройства.

Схема дефлектора цаги

Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет.

Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

• Форма дефлектора;
• Материал изготовления;
• Размеры дефлектора;
• Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.

Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Разновидности лестниц по конструкции

При строительстве двухэтажного частного дома необходимо заранее создать проект лестницы, ориентируясь в первую очередь не на ее дизайн, а на площадь жилья, подобрав оптимальную конструкцию и ее размеры. Рассмотрим более детально виды лестниц по их конструкциям, а также фото готовых решений.

Маршевая лестница

Наверное, самой популярной является маршевая лестница, спроектированная с учетом биомеханики движения, которая обеспечивает безопасное и комфортное перемещение. Как можно догадаться, лестница состоит из маршей, длина которых составляет от 3 до 15 ступеней. Если максимального числа ступеней недостаточно для перемещения на второй этаж, то высоту делят на два проема (двухмаршевая лестница), а между ними оборудуют небольшую горизонтальную площадку.

В зависимости от формы маршевая лестница может быть прямой, изогнутой или поворотной (Г или П-образной). Определить форму конструкции нужно, ориентируясь на площадь здания, высоту потолков и расположение второго этажа. По типу несущей конструкции маршевая лестница может быть двух видов: на косоурах (ступени укладывают на балки) или тетивах (с внутренней стороны опорного элемента есть специальные пазы). Что касается вида ступеней, то здесь все зависит от стиля помещения и самой лестницы, если интерьер классический, то лучше остановиться на массивных ступенях с подступенниками, а те, что без них, лучше впишутся в современный интерьер.

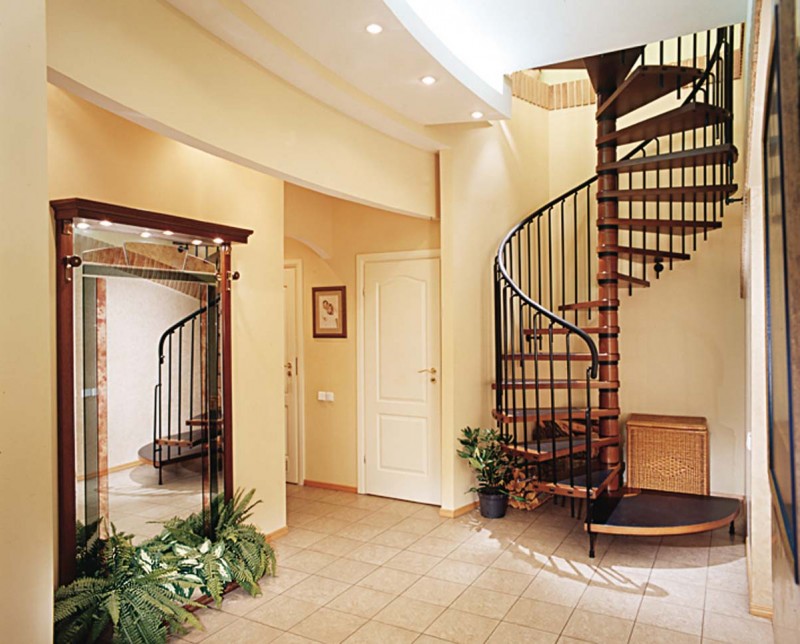

Винтовые лестницы

Здесь принцип конструкции еще проще: в центре лестницы установлен стержень, на который и устанавливаются ступени, расположенные по спирали, что позволяет переместиться на второй этаж. Такой тип лестницы достаточно компактный, но менее удобный и безопасный, так как здесь отсутствует прочная опора. Если в доме живут дети или старики, то от такой конструкции лучше отказаться. Оптимальные параметры ступеней: ширина в центральной части – 20 сантиметров, самая широкая часть – не больше 0,4 метра.

В то же время стоит отметить, что винтовая лестница – это отличное решение, как для классического, так и современного стиля. Спиралевидная форма лестницы позволяет ей стать ключевым элементом интерьера, а различные дизайны позволят выбрать оптимальный вариант, учитывая вкус домовладельца и стиль помещения.

Лестница на больцах

В последнее время стали популярными и такие лестницы, устанавливать которые нужно у несущей стены, служащей опорой для лестницы. Ступени здесь крепят с помощью специальных болтов, в результате чего создается единый несущий элемент, благодаря чему лестница кажется невесомой и служит идеальным решением для современного жилища. Визуально конструкция кажется хрупкой, но на самом деле она может выдержать от 500 до 1100 килограмм, а болты позволяют регулировать высоту ступеней даже во время эксплуатации. Поэкспериментировав с основой и ее формой, освещением и наличием перил можно создать уникальную лестницу, подчеркивающую изысканный вкус домовладельца.

Правила выбора приспособления

При выборе следует убедиться, что дефлектор соответствует автомобилю по стилю, цвету и дизайну. Приспособление должно не выделяться на фоне корпуса машины, а подчёркивать его особенности.

Далее нужно обратить внимание на размер элемента, тип его крепления

Важно убедиться, что дефлектор подходит к определённой части автомобиля и впоследствии не будет издавать вибрации или дребезжания.. Основные критерии выбора:

Основные критерии выбора:

• качество материала и вид крепления элемента;
• соответствие крыла дефлектора изгибам кузова авто;
• соответствие приспособления и посадочного места.

Угол изгиба крыла дефлектора должен точно соответствовать углу наклона плоскости кузова машины. Иначе он поломается под давлением ветра или просто слетит на большой скорости.

Такие неприятности в основном происходят с универсальными приспособлениями, которые по утверждению производителей подходят практически к любому авто.

Из чего состоит дефлектор и какие задачи выполняет

На эффективную работу вентиляционной системы в первую очередь оказывает влияние сила ветра, его направление, а также температура воздуха. Например, летом на улице очень жарко, а из-за того, что воздух нагревается, снижается тяга и, соответственно, сокращается циркуляция воздуха. Чтобы снизить влияние подобных негативных воздействий, устанавливаются такие приборы, как дефлекторы. Использование конструкций считается обязательным при организации дымохода, потому что дефлектор – это в первую очередь прибор, нормализующий работу вентиляционной системы.

Купол, шар или другая конструкция, которая установлена на крыше и является дефлектором.На заметку! Чтобы понять, что такое дефлектор, следует обратиться к изображениям выходов вентиляционных труб. Именно купол, шар или любая другая конструкция, расположенная на крыше, – это и есть дефлектор. Главная задача прибора – обеспечение нормальной вентиляции разного рода помещений путем использования ветровых нагрузок.

По большому счету дефлектор представляет собой довольно простое устройство, которое раньше использовалось только при оборудовании дымоходов, а сейчас является венцом системы вентиляции. При этом не следует думать, что единственная роль прибора – защитная.


Колпак на дымоход: как выбрать дымник на трубу дымохода (прочитать подробнее)

По сути, дефлекторы – это аэродинамические устройства, снижающие негативное воздействие погодных факторов на работу вентиляции. Функционирование происходит по принципу эффекта Бернулли. Главная задача дефлекторов для вентиляции – обеспечение лучшей тяги внутри системы путем регулирования воздушного потока.

Именно поэтому приборы устанавливаются в самой верхней точке трубы. Увидеть приспособления можно на большинстве гаражей, которые увенчаны трубами, выходящими из подвалов или цокольных этажей. Помимо этого, дефлекторы располагаются практически повсеместно на крышах домов.

Основная задача дефлекторов – это обеспечение лучшей тяги внутри системы вентиляции.

Видео

Что такое вентиляционный диффузор

Чтобы лучше понимать, как работают дефлекторы вентиляционных систем, нужно знать, из чего состоит конструкция и как выглядит схема устройства. Итак, главными составляющими насадки для вентиляции являются:

1. Диффузор. Представляет собой основание в виде конуса с усеченным дном. На верхнюю часть вентиляционного канала, выходящего на крышу, наживляется нижний фрагмент цилиндрической колбы, благодаря чему и образуется замедление потока воздуха и повышение давления.
2. Зонт. Деталь, предупреждающая проникновение мусора в вентканал. Выглядит как защитный колпак, закрепленный в верхней части диффузора.
3. Корпус. Деталь дефлектора, находящаяся на виду. Представлена обечайкой или кольцами, которые соединены с диффузором при помощи двух или трех кронштейнов. Именно из-за того, что элементы корпуса рассекают поток воздуха, внутри цилиндрической колбы образуется пониженное давление.

Для того чтобы осадки не могли проникнуть внутрь системы, диаметр диффузора должен превышать размер входного отверстия. Корпус устанавливается таким образом, чтобы воздух создавал так называемый подсос через выемки рядом расположенных колец. В этом случае получится ускорить отвод воздушных масс из системы вентиляции.

Чтобы исключить попадание осадков внутрь системы устанавливается защитный зонт.На заметку! Дефлектор вентиляции сконструирован таким образом, что воздушные потоки, которые поднимаются снизу вверх, отражаются от крыши, а потом вновь начинают опускаться. Чаще всего подобное происходит, когда ветер дует снизу. Если такая проблема присутствует, лучше устанавливать двухконусную конструкцию, где элементы соединены одним основанием.

Нужно также понимать, что если на улице боковой ветер, то воздушный поток станет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет присутствовать только отток воздуха снизу.

Если говорить кратко, то принцип работы установленного на вытяжку дефлектора выглядит таким образом:

• потоки ветра улавливаются устройством;
• воздушный поток попадает на диффузор, разветвляется и приводит к тому, что снижается давление в верхней части канала;
• отработанный воздух из помещения устремляется наверх – туда, где образовалась разряженная пустота, и выводится на улицу.

Если правильно выбрать размер дефлектора и грамотно выполнить установку конструкции на верхнюю часть вытяжного канала, разница давлений получится оптимальной, в результате чего нормализуется интенсивность воздухообмена.


Благодаря диффузору образуется замедление потока воздуха и повышение давления.

Зачем нужен дефлектор

Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом ξ. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3—1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.

3.12. Монтаж дорожки из стеблей и бамбуковых веток

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№	Описание	Иллюстрация
Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.
Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Способы обеззараживания почвы перед высевом семян и высадкой рассады

Назначение и виды грибков вентиляции

Если труба, выведенная над кровлей не оснащена никаким грибком, то эффективно выводить воздух из помещения она сможет лишь в полный штиль.

Даже самый незначительный дождь нарушит тягу или запустит поток воздуха в обратном направлении. Кроме того, в открытую трубу будут попадать пыль, снег, поднятая ветром опавшая листва, ветки и другие предметы, способные повредить систему вентиляции.

Выбирая, какой вид грибка вентиляции сделать в своем доме, отдайте предпочтение не простому зонтику, а более продвинутому дефлектору. Это обеспечит стабильную тягу в вентканале и защитит от задувания ветром

Для исключения подобных явлений на вентиляционную трубу устанавливается вентиляционный колпак, который выполняет три функции:

• Защищает вентиляционную трубу от попадания осадков и посторонних предметов;
• Не позволяет ветру останавливать или направлять поток воздуха в вентканале в обратном направлении;
• Усиливает тягу при ветре.

Существует несколько видов грибков, которые имеют свои достоинства и недостатки, но как минимум один из них нужно обязательно установить. Самой простой конструкцией, устанавливаемой на вентиляционную трубу, является зонтик-дефлектор.

Он обладает достаточной функциональностью, способен усилить тягу и защитить трубу лишь от попадания в нее осадков. Используют его преимущественно в областях со средней и высокой ветровой нагрузкой. Там не требуется дополнительных ухищрений для увеличения тяги в вытяжной трубе.

Если требуется защитить вентиляцию от попадания осадков и к созданию тяги не предъявляются дополнительные требования, то зонтик-дефлектор будет практичным и недорогим решением

Широкое распространение вентиляционный зонт получил благодаря своей низкой цене и возможности самостоятельного изготовления из подручных материалов. Однако для применения в системах вентиляции, особенно естественной, он нежелателен так как практически не препятствует возникновению обратной тяги.

Более сложные и эффективные разновидности вентиляционного грибка от зонтика отличаются наличием дополнительных деталей, таких как диффузор, кольца и лопасти. Наибольшее распространение получили дефлекторы ЦАГИ, Вольперта, турбодефлекторы, флюгеры, а также подобные им изделия.

При выборе вида дефлектора изучите не только его преимущества, но и недостатки. Это позволит принять подходящее именно для вашего района решение и сведет к минимуму риск прекращения работы дефлектора

Независимо от конструкции, все дефлекторы объединяет способность усиливать тягу в вентиляции во время ветра. Такое свойство им придает специфическая форма деталей, огибая которые ветер создает области с высоким давлением и разрежением.

Именно в области разрежения устремляется воздух из вентиляционного канала, при этом скорость его движения увеличивается, соответственно растет и тяга. Большинство дефлекторов являются энергетически пассивными устройствами и не требуют подключения к питающей сети.

Кроме преимуществ дефлекторы имеют несколько недостатков:

• В безветренную погоду они снижают тягу, препятствуя свободному выходу воздуха;
• В морозы детали устройства могут покрываться инеем сужая отверстия для выхода воздуха;
• Турбодефлектор и зонтик-флюгер хуже защищают от дождя, а их вращающиеся детали требуют периодического обслуживания и очистки.

Несмотря на перечисленные минусы, установку вентиляционного колпака на вытяжную трубу выполнить необходимо. Модель дефлектора подбирают, ориентируясь на стандартную ветровую нагрузку в районе.

В местах с низкой ветровой активностью, в окруженных лесом населенных пунктах устье вытяжки лучше оснастить турбинным дефлектором.

Разновидности дефлекторов

Устройства представлены в разных конструктивных особенностях. Дефлектор может быть закрытого и открытого типа, круглой или квадратной формы, с несколькими зонтами в виде конуса или с одним колпаком.

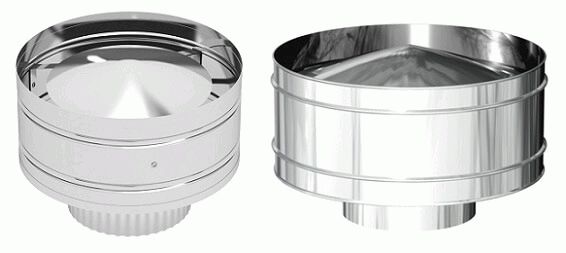

Конструкция ЦАГИ

Дефлектор ЦАГИ

Одна из разновидностей дефлектора на вытяжку – конструкция ЦАГИ. Она представляет собой колпак, который предназначен для усиления тяги при помощи воздушного напора и разнице показателей давления.

Насадка оснащена дополнительным цилиндрическим экраном. Внутрь помещен традиционный дефлектор.

Отличительные особенности такой конструкции:

• В зависимости от формы горловины шахты соединение с воздуховодом может быть ниппельным, фланцевым и бандажным.
• Возможность передвижения воздушного потока из неагрессивной среды. Модели из стали способны выдержать температуру до +800 градусов.
• В морозы внутри цилиндра может появляться наледь. Из-за нее будет перекрыто сечение.

В спокойную погоду дефлектор создает сопротивление тяги.

Модель Григоровича

Дефлектор Григоровича

Устройство Григоровича относится к самым распространенным моделям, пользующимся большой популярностью. Это обусловлено его простотой и доступностью. Модель представляет собой несколько зонтов, которые соединяются в один элемент.

Насадка-колпак устанавливается на трубопровод с круглым сечением или монтируется сверху на шахту. Скорость воздушного потока под конусом внизу увеличивается благодаря сужению сечения канала. Это приводит к повышению разности в давлении.

Тарельчатая открытая конструкция типа Astato

Это устройство разработано во Франции. Оно предназначено для усиления тяги вытяжного потока системы естественной вентиляции. Это происходит при помощи ветра и вентилятора. Насадку можно установить на домах любой сложности и этажности.

Конструкции типа Astato изготавливаются из алюминия. Модельный ряд представлен шестью размерами, начиная с диаметра 16 см, заканчивая 50 см. Управлять устройством можно вручную или автоматически, используя датчик давления.

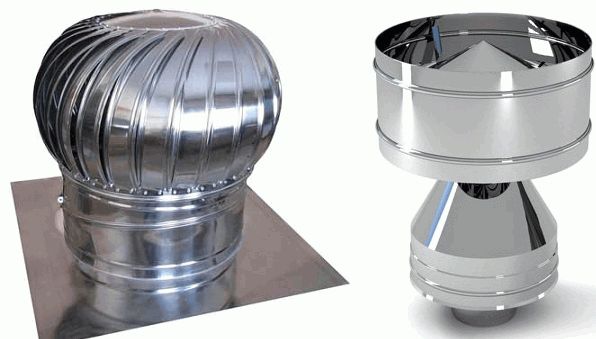

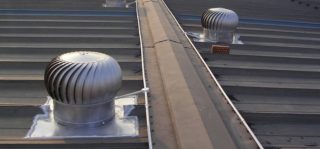

Ротационные модели

Ротационный дефлектор

Такой вид дефлектора состоит из турбинной головки, которая производит вращение, и неподвижной основы. Элементы колпака сделаны из тонкого материала. Благодаря этому барабан с лопастями начинает вертеться даже при слабом ветре.

Ротационные устройства имеют ряд преимуществ:

• эффективность функционирования превышает в несколько раз статические конструкции;
• модель обеспечит защиту помещения в жаркую погоду от сильного нагрева, благодаря этому удастся снизить расходы на работу кондиционера;
• головка прибора может выглядеть как шарообразный колпачок, что обеспечивает приятный эстетичный внешний вид;
• снижает риск появления конденсата внутри кровли.

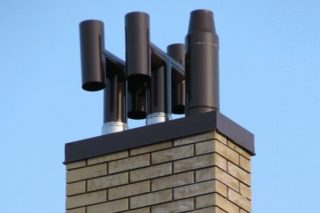

Н-образные модели

Верхняя часть выполнена в виде буквы Н для усиления тяги на промышленных объектах

Дефлекторы формы буквы Н предназначены для установки на производственных предприятиях. Они должны увеличивать силу тяги в дымовой трубе и вентиляции.

При установке конструкции не требуется козырек, так как верхняя часть закрыта горизонтальным элементом.

У Н-образных устройств есть главное достоинство – они эффективно работают при сильных порывах ветра.

Дефлекторы-флюгеры

Дефлектор-флюгер разворачивается к ветру нужной стороной для усиления тяги

Это дефлектор на трубу вентиляции, напоминающий по внешнему виду сачок. У него полукруглая форма. Устройство крепится на штоке и осуществляет вращения под воздействием воздуха. Наверху установлен флюгер, который поворачивается по направлению воздуха.

Принцип работы такого дефлектора заключается в следующем:

1. Флюгер поворачивается под напором воздушных масс.
2. Воздух проходит через изогнутый козырек.
3. Потоки меняют направление и воздух стремится вверх.
4. Скорость перемещения воздушных масс усиливается, давление начинает снижаться. Благодаря этому происходит разрежение.

Дефлектор флюгер сложно изготовить самостоятельно по сравнению со статическими моделями.

Полезные числа – для чего нужно знать объем вагонки?

Это универсальное число, которое является неизменным. От него можно произвести любые расчеты: цены, количества ламелей, общей стоимости доставки и т. д. Продавать вагонку на вес нельзя — дерево имеет тенденцию накапливать влагу. Расчет доски в объеме лишен практически всех недостатков. Паспорт товара обязательно указывает объем купленного материала, его номер, габариты, степень влажности, ряд других показателей, которые будут регламентировать дальнейшую работу с материалом.

Для выполнения качественного ремонта необходимо знать не только объем древесины, но также пропорции доски. Закупка достаточного количества расходного материала позволит ускорить выполнение работ и сэкономить на доставке. При полной пропитке твердого материала защитными средствами лучше ориентироваться не на метраж, а на общий объем.

Особенности подбора

Конструкция колпаков не сложная, но, несмотря на это, покупателям стоит обратить внимание на такие моменты:

• материал, из которого дефлектор изготовлен;
• как работает;
• учесть все особенности прибора.

Так же выбор осуществляется с учетом:

при наличии небольшой тяги или ее полного отсутствия следует выбирать насадки ротационные или в виде флюгера;
приобретая крутящуюся насадку стоит знать, что недорогие устройства работают с применением открытой втулки, которая в зимний период замерзает, рекомендуют обращать внимание на те, что имеют закрытый шарнир;
колпаки в виде буквы Н, прекрасно подойдут для местностей, в которых присутствуют сильные ветра.

Динамические колпаки подходят для всех видов местности, но их необходимо с периодичностью обслуживать.

Установка

Процесс монтажа несложен, но следует помнить, что не все действия осуществляются непосредственно на крыше, так как соединить колпак и основание устройства следует заранее, для удобства. Итак, монтаж состоит:

• из установки прибора на входной парубок и его закрепления на нем, делается это специальным крепежом или болтами. Во втором случае потребуется просверлить входные отверстия для них;
• закрепления хомутами или кронштейнами воронки диффузора;
• размещения колпака на диффузор.

Два последних действия проводятся до установки устройства на вентиляционный ход.

Специалисты в области монтажа подобных конструкции, рекомендуют следовать некоторым советам:

• Устанавливается устройство как на прямую, так и на скатную поверхности крыши, дымоходы и вентиляцию. Выбор места зависит напрямую от цели, для которых будет использоваться.
• Если поверхность скатная, то устанавливать необходимо на самой верхней точке, на плоской перед монтажом учитывают возможную высоту снежного покрова и размещают выше. Рекомендуют устанавливать уровень не менее 18 см.
• Во избежание потерь тепла в холодный период, возможно установить специальные задвижки для жилых помещений и регулируемые воздухозаборы для нежилых объектов.

Устанавливая прибор на дымоход следует помнить, что он автоматически удлиняет его высоту.

Видео-тесты очистителей воздуха: какой лучше для аллергиков?

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

• монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
• установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.
