Соединение деталей шипами, вполдерева, шкантами и нагелями

Нюансы изготовления

Кроме формы шурупы по бетону имеют и другие различия. По виду защитного антикоррозийного покрытия нагеля бывают:

• оцинкованными. Этот вид подходит для большинства строительных операций: внутренние работы, фасадные работы, подвалы, кровли и т.д.;
• омедненными или зачерненными. У обоих видов пониженная устойчивость к влажности, они непригодны к использованию на фасадах и в подвалах. Применяются для внутренних работ в сухих помещениях.

Пример, как могут варьироваться размеры нагеля под сверло 6 мм:

• наружное сечение – 7,35-7,65 мм;
• диаметр с резьбой – 6,3-6,7;
• шаг резьбы – 2,55-2,75;
• внутреннее сечение без резьбы – 5,15-5,45;
• высота головки – 2,8-3,2;
• диаметр шляпки – 10,82-11,82;
• глубина шлица Torx 30 – 2,3-2,7;
• длина стержня – 50-184.

соединение деталей

Как и все простое, эти идеи, как изобретение велосипеда, приходят самостоятельно к мастерам-практикам.

На фотографии угол универсального столика до покраски.

Простое эстетичное соединение деталей на шкант (сквозное соединение).

К этому методу можно прийти двумя путями:

— стремясь уйти от шляпок шурупов или конфирматов в своих соединениях;

— стремясь технологично соединить детали на шкант

Первый путь вроде понятен: шляпки маячат… весь вид портят… а что если их выкрутить и вклеить шканты?

Второй менее очевиден: просверлил отверстия под шканты, проклеил места соединения, соединил детали, начал забивать шканты… все разваливается, между деталями образуется огромная щель… а может сначала склеить на шурупах?

Так правильно:

— собираем детали на минимуме шурупов;

— разбираем и проклеиваем детали;

— собираем уже с клеем и ждем пока высохнет;

— высверливаем дополнительные отверстия под шканты если нужно;

— забиваем в них на клей шканты чтобы края торчали;

— выкручиваем шурупы;

— аккуратно рассверливаем отверстия под шканты и повторяем 5 пункт;

— ждем пока высохнет;

— спиливаем торчащие концы шкантов;

— шлифуем.

Рассверливать уже существующее отверстие всегда надо аккуратно, потому что может разворотить край отверстия. Чтобы уменьшить вероятность возникновения данной проблемы можно:

— наклеить на отверстие малярный скотч;

— сначала сверлить против часовой стрелки.

Глухое соединение на шкант используется тогда, когда не хотят видеть следов такого соединения. Технология немного сложнее, так как обеспечить точную разметку и сверление отверстий для шкантов более проблематично.

Обеспечить точность можно несколькими способами:

• незамысловатый, с порчей гвоздей:
  • забиваются маленькие гвозди в центры будущих отверстий для шкантов на одной детали;
  • откусываются шляпки;
  • подготовленная деталь совмещается с другой, и они сжимаются (в местах контакта с гвоздями образуются отметки);
  • гвозди вынимаются;
  • сверлятся отверстия по отметкам от гвоздей
• использование эталонных шкантов:
  • делаем необходимое количество эталонных шкантов;
    • высверливаем в обычных шкантах по центру отверстие и вставляем гвоздь (можно использовать карандаш, в нем уже есть по центру отверстие)
    • обрезаем такой шкант так, чтобы при нормальной глубине оставалось только острие гвоздя и уменьшаем диаметр шканта, чтобы его можно было потом свободно вытащить из отверстия
  • сверлим в первой детали отверстия под шканты (обычно это торец детали);
  • вставляем эталонные шканты;
  • совмещаем детали и делаем дальше все как и в незамысловатом способе.
• использование покупных маркеров.
• использование фирменных шаблонов для такого вида соединения.

Для второго способа надо соблюдать эталонную глубину сверления для первой детали.

Маркер для разметки под шканты выглядит так:

Видел в Леруа 8мм 4 шт. — 59 руб. (были маркеры и для других диаметров шкантов)

Клеевые соединения

Полезные советы:

• Клей лучше распределять по детали зубчатым шпателем, это обеспечит равномерный клеевой слой и как следствие прочное клеевое соединение.
• Также при планировании клеевых соединений, требующих повышенной прочности надо обеспечивать наибольшую возможную площадь такого соединения. Например, как в верхнем рисунке – горизонтальная деталь приклеена и снизу и с торца к своеобразной ступеньке вертикальной детали.
• Перед тем как склеивать детали, можно проклеить малярной лентой места, где может выступить клей.

  Фиксация деталей при склейке.

  Есть много способов фиксации:

  — груз;

  — струбцины и зажимы;

  — клинья и распорки;

  — куски малярного скотча;

  — скретч пленка;

  — веревки и стяжные ремни (рэтчеты);

  — шурупы и гвозди;

  — скобы строительного степлера (если одна из склеиваемых деталей менее 11 мм толщины)

  — …

  Временная фиксация скобами особенно удобна на больших площадях (фиксировать лучше из центра). Но есть несколько недостатков:

  — при использовании перекаленных скоб часть скоб вытащить не удастся;

  — после вытаскивания остаются маленькие дырочки (частично или полностью их можно закрыть, капнув в них воду).

В последнее время часто пользуюсь следующим соединением:

Как делается видно на фото. Фреза или сверло Форстнера на 35 мм + стандартный конфирмат.

сверление >>>слeдующая>>> массив vs фанера

струбцины и другие средства фиксации деталей обзор имеющихся у меня струбцин и ретчетов (стяжных ремней)… виды, достоинства, недостатки… советы какие лучше выбирать

явайское соединение на шуруп (табуретка от PeLiDesign) простое и оригинальное открытое соединение или сращивание деталей на шурупах, которые потом декорируются резьбой

Как делаются соединения

В этом случае необходимо выбирать шканты с диаметром, равным 0,4 толщины деталей, которые в будущем требуется соединить. Длину в этом случае делают равной пяти диаметрам шканта.

Чтобы соединение было качественным, необходимо все части конструкции подогнать друг к другу. Пласты брусков или же досок остругиваются под линейку. Кромки, которые будут присоединены, делают с помощью столярного угольника. Также потребуется рейсмус. С помощью этих инструментов размечают центры шкантовых отверстий.

Сначала замеряют расстояние от торца до центра первого отверстия. Измерение можно проводить с помощью штангенциркуля. Расстояние должно быть больше чем 2 диаметра шканта. Диаметр сверла должен быть таким, как и диаметр шканта. Техника выполнения отверстий должна быть точной. Если ошибиться, отверстие и штырь не совпадут.

При сверлении отверстия его делают на 2-3 мм больше, чем половина длины шканта. И лишь после этого можно отрезать шканты. Их необходимо смазать клеем и вставить в уже приготовленное отверстие второй детали. Для того чтобы соединение было еще прочнее, используют нагели.

Необходима дрель, для сверления отверстия для установки нагелей

Нагелями называют стержни, которые забивают в отверстия детали параллельно торцу. В них вкручивают шурупы. Вместо шурупа можно использовать саморез. На практике, шуруп никогда не вкручивают непосредственно в торец, т.к. он будет плохо держаться в древесине. За счет нагелей усиливают соединение. Перед забиванием нагель обязательно заостряют и смазывают клеем.

При соединении деталей используют не только деревянные нагели, но и стальные — пластмассовые. При строительстве домов, например, рекомендуется использовать нагели из дерева. Такие штыри не поддаются коррозии и имеют ту же структуру что и бревна или брус.

Соединять детали с помощью шкантов намного проще, чем с помощью нагелей. Легче изготовить их с классическими шипами и гнездами. Шкантам всегда найдется применение в любых проектах.

На промышленных предприятиях существует разделение труда. Один человек делает детали и шканты, другой занимается соединением. При производстве мебели чаще используется мебельный клей. Презентация новых видов такого клея постоянно проводится торгующими организациями.

Гравировальная машинка (матовка) своими руками

Данное оборудование используют не только профессионалы, но и домашние умельцы. Несмотря на, то что его спокойно можно приобрести в магазине, некоторые предпочитают изготовить его своими руками. Изготовить такой аппарат, довольно просто, но несмотря на свою простоту, он также успешно выполняет свои функции, что и изготовленный на заводе. Итак, гравер необходим:

• для фрезеровки поверхностей (плоских и фасонных), а также пазов, отверстии имеющих различную конфигурацию;
• высверливания и растачивания отверстий;
• для резки листов;
• очистки от коррозий и иных загрязнений;
• шлифования и полирования деталей;
• ну и конечно же для нанесения изображений и надписей на поверхности.

Надежность самодельного гравера, будет зависеть от того, какие материалы использовались. Для того, чтобы сделать аппарат, потребуется:

1. гибкий вал или приводной;
2. насадка для него, для того чтобы фиксировать инструмент (можно использовать от бормашины или сделать самим);
3. в отверстие насадки вставляется трубка со свободно вращающимся патроном, состоящим из двух половинок, скрепленных винтом;
4. в патрон вставляется инструмент, хвостовик которого должен быть диаметром от 2 до 5 мм, а если детали не самодельные, то подбирается такой который подойдет по диаметру.

Ошибки строителей: типичные и грубые

Как замечает Алексей Маркин, самая распространённая ошибка при изготовлении сруба из рубленого бревна, – это маленькие площади прилегания бревна к бревну (малая ширина межвенцового паза). Тепловые характеристики такого дома будут низкими. Руководитель предприятия «Домострой-СК» Олег Валуев дополняет, что в некоторых случаях венцы могут вообще не прилегать друг к другу (фото 1). Огромные щели придётся регулярно конопатить, что потребует немалых дополнительных затрат. При этом внешний вид и тепловые характеристики дома радикально улучшить не удастся.

Фото №2 – Сруб не может правильно сесть из-за неправильно поставленных стоек.

Бывает, что строители возводят дом так, что он просто не может сесть.

Как поясняет Олег Валуев, если планируется делать веранду под крышей, то между верхним торцом стойки и верхним венцом надо установить специальный домкрат на усадку (фото 3). Он позволит срубу садиться равномерно. Вместо домкрата можно положить несколько дощечек, которые надо будет периодически выбивать. Кстати, усадочные домкраты хорошо видны на первой иллюстрации (рис. 1) к нашей .

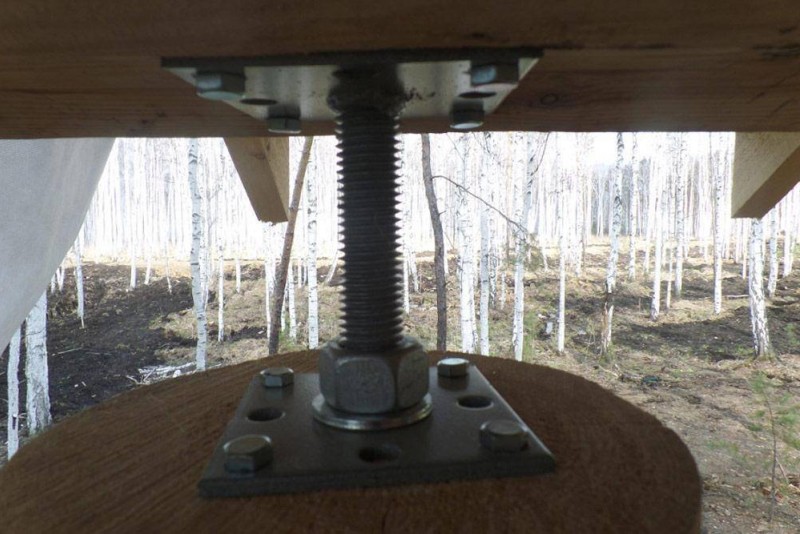

Фото №3 – Домкрат на усадку (фото «Домострой-СК»).

Ещё одна ошибка, препятствующая усадке сруба – попытка скрепить соседние венцы гвоздями. На шляпку гвоздя бревно ложится неровно, и появляется межвенцовая щель. Из-за неплотного прилегания бревно в процессе высыхания может начать «крутиться».

Проблема некачественной гидроизоляции нижнего венца сруба несколько потеряла свою актуальность. Как правило, бригада, производящая монтаж, выполняет эту операцию качественно

Тем не менее, заказчику следует обратить внимание на то, как выполнено сопряжение фундамента и деревянных стен. Если фундамент ленточный или ростверковый, то поверхность ленты должна быть выровненной, а между фундаментом и нижним венцом должно быть 2-3 слоя рубероида, либо аналогичный по эффективности слой гидроизоляции. Впрочем, избыточная влага может попасть в древесину не только через фундамент

Если в доме настелить полы и навесить потолки до того, как сруб сел и высох, это затруднит циркуляцию воздуха и приведет к «запариванию» дома – на внутренних стенках может появиться плесень или грибок

Впрочем, избыточная влага может попасть в древесину не только через фундамент. Если в доме настелить полы и навесить потолки до того, как сруб сел и высох, это затруднит циркуляцию воздуха и приведет к «запариванию» дома – на внутренних стенках может появиться плесень или грибок.

Руководитель предприятия «Домострой-СК» Олег Валуев замечает, что в помывочной также не надо делать плинтуса на полу. Под ними собирается влага и также начинается процесс гниения.

Фото №4 – Плесень на непроветриваемых деревянных конструкциях.

Фанерование

Простую древесину оклеивают дощечками, что называется облицовкой. Фанерование – это оклейка листами из ценных пород древесины. При этом используется особый вид клеевого соединения. Такая методика позволяет не только улучшить внешний вид изделия, но и сделать более прочной поверхность.

Фанера может быть пиленой, лущеной или ножевой (строганой). Такая процедура проводится с одной или двух сторон. Во втором случае прочность изделия значительно повышается. Фанеру можно наклеивать в один или несколько слоев.

Если применяется одностороннее фанерование, лист наклеивают волокнами параллельно направлению волокон основания. При двухстороннем их нужно располагать взаимно перпендикулярно.

Из-за усадки или высыхания клея и коробления фанеры может деформироваться и основание. По этой причине образуется вогнутость. Такая деформация будет тем больше, чем меньше отношение толщины щита к его ширине. Если брусок хорошо высушен, его толщина не будет менее половины ширины, то коробление не наблюдается.

Особенности японского столярного соединения

Небывалых высот столярного искусства достигли японские мастера. Используя традиционные техники, комбинируя различные типы соединений, они создают точные и надежные стыки без применения гвоздей и прочего крепежа. Стыковка различных деревянных деталей выполняется исключительно благодаря силе трения.

В основе надежности данных соединений лежит точный срез. Идеально подогнанные линии замков на обеих сопрягаемых деталях позволяют создать соединение с безукоризненной точностью. Сложные конфигурации замков требуют большого опыта, знаний и умения владеть инструментом, но при желании всему этому можно научиться.

Низкий столик

Чаще всего такой вариант встречается среди кофейных столиков. Они не являются новинкой, просто в последнее время начали получать больше внимания со стороны общественности.

Популярности они набрали еще два столетия назад, когда ими начали пользоваться любители чая – англичане. Спустя сто лет эта тенденция распространилась и на другие страны мира, в том числе и на нашу. Сейчас это не очень востребованный вариант, тем не менее, имеющий право на жизнь.

Резак для круглых шкантов своими руками

Доброго времени суток, уважаемые самоделкины! Эта статья будет весьма полезна всем, кто занимается обработкой древесины и изготовлением из нее самоделок. Из нее Вы узнаете, как автор канала «Gökmen ALTUNTAŞ» сделал простой инструмент, позволяющий из квадратных брусочков изготавливать круглые шканты диаметром 6, 8, 10 мм.

Всем известно, что даже при современных способах соединения деревянных деталей, без стандартных методов просто не обойтись. Одним из них является способ соединения при помощи шканта. Данная самоделка не потребует тяжелого инструмента и большого количества времени, ее можно сделать буквально за 15 минут.

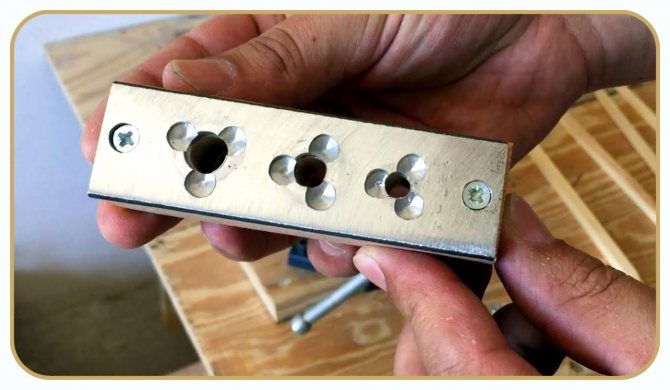

Материалы. — Стальная пластина 100Х40 и толщиной 4 мм — Брусок из твердой породы дерева 100Х40Х25 мм — Досточки толщиной 11-12 мм — Смазочно охлаждающая жидкость — Два шурупа.

Инструменты , использованные автором. — Циркулярная пила — Сверлильный станок — Тиски — Шуруповерт — Сверла 2, 3,5, 6, 7, 8, 10 мм — Линейка, маркер — Канцелярский нож, щетка для пыли.

Процесс изготовления. Автор начинает его со сверления отверстий для крепления стальной пластины. Само отверстие сверлит диаметром 3,5 мм, затем делает потай для шляпки шурупа сверлом 7 мм.

Отверстия сверлятся насквозь

Очень важно не перегреть стальную пластину, автор пользуется СОЖ (смазочно охлаждающая жидкость)

Вот такие шканты получаются. Все ровно, а небольшие шероховатости только улучшат сцепление шканта с материалом и клеем. Остается только нарезать эти заготовки на кусочки.

Спасибо автору за отличную идею для весьма нужного, хотя и простого инструмента! Всем удачи! Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Преимущества и недостатки

Как и любой другой крепежный элемент, нагель обладает рядом положительных сторон, а также пассивом из недостатков.

Преимущества:

1. Шип придает надежное сцепление, предотвращает провисание венца;
2. Обеспечивает долговременную надежность при нагрузках на изгиб, чем не могут похвастаться гвозди и болты;
3. Способствует равномерной усадке дома. Крепежный элемент свободно ходит по вертикальной плоскости, предотвращая горизонтальные деформации;
4. Деревянное изделие не подвергается образованию влаги и коррозии, исключая процесс гниения;
5. Предельная дешевизна. Даже покупка готовых нагелей не слишком ударит по карману, позволяя минимизировать бюджет.

Но есть и недостатки:

1. Сложность монтажа. Абсолютное вертикальное расположение, идеальный подбор диаметра, подразумевает наличие приличных навыков строительства;
2. Серьезные требования качества. Наличие сучков или неоднородность материала могут привести к плачевным последствиям;
3. Чрезмерное приложение силы при забивании часто приводит к трещинам в брусе. После чего его необходимо менять.

Сращивание и наращивание

На уроках о столярных шиповых соединениях большое внимание уделяется именно этой разновидности стыковки. Они имеют много общего

Сращивание представляет собой соединение двух деталей, расположенных горизонтально, по длине. Наращивание позволяет увеличить длину деталей, которые находятся по отношению друг к другу вертикально. Это, например, может быть стоемный брусок.

Сращивание и наращивание является одним из основных типов соединений в столярном деле. Их применяют с целью получения длинных брусьев, столбов. Обычно длинные детали не выпиливают из одной доски. Эта методика используется в процессе строительных работ. Также в ходе ремонта столярных изделий может потребоваться наращивание или сращивание.

При использовании представленной методики получают лестничные перила, обвязочный брус для здания, плинтусы и прочие подобные изделия.

Чаще для создания длинных деталей применяется древесина твердых лиственных пород. Из нее нарезают небольшие бруски, которые склеиваются по ширине и длине. Процесс создания таких заготовок предполагает применение даже деловых отходов деревообрабатывающей промышленности.

Столярные соединения деталей представленного типа также применяются при создании дверных полотен, оконных переплетов. При этом чаще применяют хвойные породы древесины. Современные клеевые составы отличаются высокой прочностью. С их помощью удается создать практически незаметный шов.

Существует несколько основных способов наращивания и сращивания:

• Впритык. В этом случае элементы соединяются на торцах. Их плоско обрезают под прямым или иным другим углом.
• Накладка вполдерева. Деталь при этом чаще всего имеет квадратное или прямоугольное поперечное сечение.
• Шипами. Это специальный выступ соответствующей формы. На второй детали есть углубление, которое соответствует по своей конфигурации выступу. Шип столярного соединения может быть круглым, плоским, или косым (например, соединение «ласточкин хвост» (в виде трапеции), которое является часто применяемым в ходе строительных работ).
• Клиновидный замок.

Проводим расчеты

В зависимости от выбранной технологии крепления, можно с достаточной точностью определить количество нагелей, вычислить их правильные характеристики.

Определяемся с размерами

Существует много научных трудов, которые помогут определиться с диаметром шканта. Но в профессиональной среде плотников-строителей уже сформировались определенные правила:

• для бруса толщиной 20 сантиметров и менее используется нагель диаметром 25 миллиметров;
• более толстый брус крепится шипом размером 3 сантиметра;
• брус толще 0,2 метра можно крепить шкантом 2,5 см, но при условии уменьшения шага до метра.

Длина определяется еще проще – наиболее распространенный и рекомендованный способ – крепление двух бревен нагелем длиной в полтора бруса.

Считаем количество

Даже небольшая баня потребует довольно большого количества шипов, которые необходимо приобрести или сделать, что может занять много времени. Поэтому количество крепежных элементов лучше знать заранее.

Существуют правила крепления:

• первый шкант вставляется на расстоянии от 20 до 70 сантиметров до угла;
• шаг составляет от полутора до 2 метров;
• скрепляются два соседних по высоте бревна обязательно.

Зная эти хитрости, высоту строения, диаметр бруса, можно с легкостью вычислить количество необходимых для строительства нагелей.

Видео описание

Элементы для бруса – особенности использования

При строительстве деревянного дома из бруса для страховочной фиксации бревен, а иногда и единственной, используют шканты для сруба. Они существенно больше по размерам, чем мебельные, их необходимо заказывать либо делать самостоятельно, да и проделывание отверстий под них часто нужно осуществить самому. Если планируется еще какое-то крепление, а данный способ является лишь способом ориентации и страховки от подвижности в перпендикулярной плоскости к оси шканта, то можно сделать все своими руками.

Для бревна диаметром 18 см, отверстия и диаметр крепежей должны быть около 2,5 см, такое следует взять сверло. Если не желаете долго шлифовать до цилиндрической формы, можно выполнить шканты для бруса с квадратным сечением в 2,4 см. В одном бревне следует делать как минимум 3 отверстия (два по краям и одно посередине), если оно очень короткое, то хватит и двух. Желательно выдержать одинаковую глубину, поэтому сделайте отметку на сверле, чтобы не загонять его глубоко. Желательно обходиться глубиной в 4 см.

Неудобство квадратных шкантов в том, что усадка дома неотвратима, и если она произойдет не в пропорциональном порядке, то бревна начнут свободно перемещаться. В случае с круглыми изделиями такая вероятность значительно меньше. Особенно, если у вас будет одинаковая порода дерева, но и это не является гарантией, ведь у них может быть разный возраст. Иногда для минимизирования данного эффекта в отверстия капают клей или промазывают поверхность шканта.

Есть еще один вариант крепежного соединения для строительства домов из бруса. Шкант металлический кажется на первый взгляд надежнее: он не дает усадку, вполне определенных размеров как в начале строительства, так и через много лет, очень крепкий, не треснет при каких-то неравномерных изменениях геометрии постройки. Но данное изделие ощутимо дороже по стоимости, и также не спасет при усадке самого материала дома. Все-таки от него отказываются в пользу натурального деревянного крепежа.

Соединение «гнездо-шип»

Наиболее часто используемый способ соединения деревянных деталей. Такое сочленение прочное, жесткое и выглядит максимально аккуратно. Чтобы выполнить такое соединение, нужно иметь некие навыки и опыт, а также быть внимательным. Неправильно выполненное соединение «гнездо-шип» непрочное и выглядит некрасиво.

Суть его следующая. В конце одной заготовки высверливается или выдалбливается паз, а в конце другой — шип. Лучше, когда элементы имеют одинаковую ширину. Если толщина разная, то шип проделывают в тонкой детали, а паз, соответственно, в толстой.

Последовательность шипового соединения:

• Используя рейсмус, прочертить две параллельные друг другу риски сбоку одной заготовки. Расстояние должно быть по ширине будущего шипа. Для его ровности следует сделать разметку с двух сторон.
• Наиболее оптимальный инструмент для выполнения шипов — ножовка, имеющая узкое полотно и мелкие зубья, или лучковая пила. В процессе работы зубья инструмента должны проходить по внутренней кромке разметочной линии. Для удобства деталь лучше зажать в тисках. Лучше всего шип изготовить чуть больше требуемого размера. Тогда в случае необходимости можно убрать лишнее. А вот если шип окажется короче, то весь процесс потребуется повторить заново.
• Используя долото или стамеску, во второй детали делают гнездо (паз). Естественно, размеры паза должны соответствовать размерам шипа. Лучше всего перед тем, как приступить к долблению, по всему периметру паза просверлить отверстия. Края аккуратно обрабатываются стамеской.

Если соединение деревянных деталей выполнено правильно, то поверхности кромок шипов прилегают плотно к стенкам гнезда. Это дает хорошее сцепление при склеивании. Чтобы посадка шипов была более тугой, их размеры должны быть на 0,2-0,3 мм больше размеров гнезда. При превышении этой величины может произойти раскол тетивы, при допуске меньше крепление потеряет свою прочность в процессе эксплуатации.

Кроме того, такое соединение предполагает еще склеивание и крепление шурупами, гвоздями или деревянными нагелями. Для упрощения работы перед ввинчиванием шурупов следует просверлить отверстия. Головки шурупов скрывают в потай (выполненный с помощью зенковки). Направляющее отверстие должно быть равно 2/3 диаметра винта и быть меньше на 6 мм (приблизительно) его длины.

Тип раскладки

Разъемные и неразъемные соединения

Разъемные соединения древесных элементов позволяют неоднократно разобрать конструкцию и осуществлять последующую ее сборку не нарушая целостность деталей. Для разъемной сборки двух деталей используют вариант с резьбой.

Виды резьбовых соединений:

1. Болтовое – осуществляется посредством гайки, шайбы и болта;
2. Шпилечное – стыковка деталей путем ввинчивания винта в одну из досок;
3. Винтовое – стыковка деталей винтами;
4. Комбинированные – способы соединения элементов конструкции несколькими видами.

К неразъемным видам соединений, использующимся в деревообработке, относятся:

• скрепление деталей посредством клея. Благодаря этим соединениям формируются довольно долговечные строения всевозможных объемов и форм;
• шиповые мебельные соединения. К главным составляющим шиповых соединений относятся – шпунт, гребень, гнездо, проушина, шип;

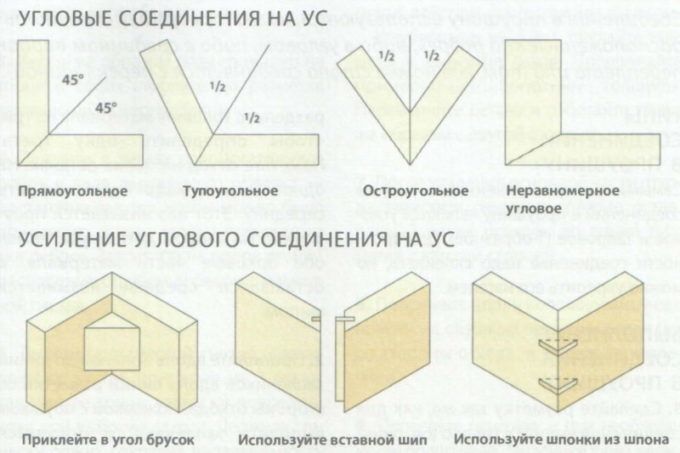

• неразъемные соединения на ус. Данный вид соединений нашел применение в конструкциях, требующих вуалирования торцов соединяемых компонентов. В сравнении с прямой стыковкой, угловые соединения менее прочные;
• неразъемный вид соединения — фолдинг. Способ востребован в конструировании ящичных либо корпусных строений. Методика состоит в формировании куба из плоского щита с клинообразными пазами, расположенными в диаметральном направлении. С внешней стороны, под пазами, приклеивается целлофан. Перед тем как сложить готовый короб фальцы смазываются клеем. В процессе сборки конструкции целлофан обеспечивает надежность и эластичность поверхности сгиба;
• Быстровыполнимое неразъемное соединение звеньев гвоздями и крепежными скобами. Гвозди относятся к стандартным металлоизделиям. Стойкость подобного соединения обусловлена сопротивлением выдергиванию. Коэффициент непосредственно зависит от размеров, формы сечения гвоздя и материала соединенных элементов. Чем толще гвоздь, тем больше сопротивление к выдергиванию.

Изготовление

Торцевое соединение досок

Есть еще одно определение такого соединения — наращивание. Оно характеризуется тем, что все детали скрепляются между собой в торцевой части, при этом увеличивается длина целой детали. В зависимости от типа крепления такие торцевые соединения могут выдержать большие нагрузки при сжатии, растяжении и изгибе. Обычная целая доска здесь во многом уступает доске, полученной при наращивании.

Торцевое соединение деталей, сопротивляющееся сжатию может иметь различную конструкцию. Основная особенность этого соединения состоит в том, что каждый брусок обладает и накладкой, и пазом, которые чаще всего делаются равными и по толщине и по длине. Вы можете сделать наращивание с прямой накладкой вполдерева, а можете сделать торцевое соединение с косой накладкой.

Наращивание, сопротивляющееся сжатию, с прямой накладкой вполдерева

Наращивание, сопротивляющееся сжатию, с косой накладкой

Если вы не уверены в прочности будущего соединения, то можете дополнительно усложнить его шипами или различным стыком. Естественно, это соединение требует дополнительного клеевого крепления или крепления при помощи гвоздей и шурупов.

Торцевое соединение деталей, сопротивляющееся растяжению в основе своей конструкции содержит накладку в замок. Прежде всего вам необходимо расчертить накладку. Затем на одной детали сделать паз, а на другой — выступ. Именно этот замок и позволит обеим половинам избежать разъединения.

Так же, как и соединение, сопротивляющееся сжатию, этот тип соединения может иметь прямую накладку и косую накладку.

Наращивание, сопротивляющееся растяжению, с прямой накладкой

Наращивание, сопротивляющееся растяжению, с косой накладкой

В качестве дополнительного крепления здесь можно использовать клей, гвозди или шурупы.

Торцевое соединение, препятствующее изгибу, в своей основе использует накладку либо с косым стыком, либо накладку со ступенчатым стыком.

Наращивание, сопротивляющееся изгибу, с косым стыком

Наращивание, сопротивляющееся изгибу, со ступенчатым стыком

Особенностью первого типа соединения, где используется косой стык, является то, что торцевые стороны обеих деталей срезаются под острым углом. При этом при выпиливании торцов вы должны с точностью до нанометра соблюдать угол среза.

Второй тип соединения характеризуется тем, что на торцевых сторонах деталей есть небольшие пазы и шипы.

Оба перечисленные типы соединений обязательно должны иметь прямую поверхность накладок. Накладки с косой поверхностью используются достаточно редко, хотя они не уступают по прочности прямым. Для дополнительного крепления здесь в одинаковой степени могут использоваться клей, шурупы или гвозди.

Дополнительное крепление больших брусьев, использующихся при строительстве домов, может быть металлическим или деревянным. В качестве деревянных креплений используются шипы как выдолбленные, так и вставные.

Металлические крепления могут быть в виде хомутов или обмотки толстой проволокой. Нередко встречается крепление болтами.

Основные сведения

Одним из самых отработанных способов соединения двух деталей считается соединение типа шип–паз. Наибольшее распространение получил такой способ крепежа изделий из древесины. С его помощью скрепляют детали оконных рам, дверных проёмов, различные элементы мебели, стенки деревянных ящиков. Каждый элемент подобных изделий имеет специально изготовленный шип (или несколько штук) или паз (несколько пазов).

Виды основных соединений деталей изготовленных из дерева определены в ГОСТ 9330-76. В этом документе определены следующие характеристики подобного скрепления деревянных деталей:

• правила сокращённого обозначения (аббревиатура) различных соединений;
• чертежи с изображением внешнего вида;
• допустимые размеры каждых элементов;
• порядок и правила определения размеров каждого элемента;
• выражения для расчета размеров необходимого режущего инструмента;
• формула для вычисления прочности собранных элементов;
• порядок проведения проверки и испытание на прочность.

ГОСТ 9330-76 Основные соединения деталей из древесины и древесных материалов. Типы и размеры

1 файл   285.82 KB

Согласно этому стандарту все соединения подразделяются на следующие категории:

• угловые (концевое и срединное);
• ящичное (в основном относится к категории угловых);
• по кромке;
• так называемое по длине «на ус».

Для каждой из этих категорий в стандарте утверждена своя аббревиатура (сокращённое обозначение). Эта маркировка состоит из двух заглавных букв кириллицы и одной цифры. Например, УК-2 обозначает, что речь идёт о соединении с двойным открытым сквозным шипом, УК-9 соединение «на ус» со вставным несквозным круглым шипом. Более подробно весь перечень изложен в тексте принятого стандарта.

Любой тип сопровождается подробным чертежом. На каждом из них приведена фронтальная и профильная проекции с указанием размеров, формул по вычислению каждого элемента, готовые результаты. Для получения прочного соединения стандартом определены допуски, которые необходимо соблюдать при изготовлении каждого из элементов. Подробно приведены параметры углового шипа (его длина, шаг и затупление). На основании приведенных результатов в госте разработаны рекомендации по выбору необходимого режущего инструмента.  Отдельно сделаны ссылки на другие документы (стандарты) определяющие какими средствами необходимо крепить каждое из перечисленных изделий.

Виды шипового соединения

На сегодня разработано большое многообразие таких способов крепежа деревянных деталей. Все виды шиповых соединений классифицируются по следующим признакам:

• количеству шипов;
• их форме;
• глубине проушины (сквозные или нет);

По первому признаку шиповые соединения бывают: одинарные, двойные, многократные. Он определяет количество изготовленных элементов крепежа. Основными формами шипа считаются:

• прямоугольный (имеет различную длину, шаг и угол при вершине);
• круглый;
• треугольный;
• так называемый «ласточкин хвост» (односторонний или двухсторонний);
• зубчатый (с различным углом наклона);
• угловой.

Выбор формы и размеров зависит от применяемого материала и уровня нагрузки, которую должна выдерживать вся конструкция. Большое распространение получило шиповое соединение со множеством прямоугольных шипов. Основным его достоинством считается простота изготовления и возможность применения его для любой древесины.

Особенности и характеристики

Монтажная пена, она же пенополиуретановый герметик – вещество, широко применяемое в строительстве для скрепления между собой отдельных частей соединяемой конструкции, тепло- и звукоизоляции, уплотнения и заполнения возникающих в процессе работы пустот. Обычно продается в металлических баллончиках, в которых под давлением находятся сама пена и смесь сжиженных газов – т. н. пропеллент, который служит выталкивающей силой для содержимого баллончика. Многофункциональность данного синтетического полимера делает его незаменимым помощником во многих видах строительных работ и практически при любом ремонте.

Схема электропроводки в квартире: разводка электрики для разных помещений

Видео как сделать дом для кукол

Варианты отделки

Выбирая стиль минимализм, стоит помнить, что излишествам здесь не место, поэтому отделка должна быть максимально простой, но в то же время элегантной.

Потолок

Потолок обязательно должен быть светлым. Чаще всего его делают матовым, глянец применяется редко, но это бывает. Из материалов лучше подобрать штукатурку, светлую краску, хорошим вариантом будут и натяжные потолки.

Разумеется, никакой фотопечати, рисунков, панно или зеркал на потолке быть не может.

Стены

Стены в минимализме, как правило, выполнены в одном тоне – в основном они светлые, но иногда бывают и темными. Рекомендуется выбирать холодные светлые тона – так удается добиться визуального увеличения пространства.

На такой стене выполняется рисунок, делается панно, фреска или фотопечать. Можно также поклеить контрастные обои или предпочесть изысканную кирпичную кладку.

Пол

Выбирая на кухню пол, следует руководствоваться не только эстетической составляющей, но и метражом помещения. Например, в квартирах с маленькими прямоугольными кухнями будет уместен светлый ламинат, который позволит немного расширить пространство. В больших и просторных помещениях, а также в кухнях-гостиных можно подбирать как светлые, так и темные тона.

Хорошим решением станет и керамогранит без рельефа либо же повторяющий древесный или мраморный узор. Кстати, дизайнеры не советуют выбирать чисто черные или белоснежные цвета полов, ведь уход за таким покрытием будет в разы сложнее. Более практичным решением станут серые, пастельные тона, беж, светло-коричневый.
