Что такое клёпка
Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.
Вот так выглядит заклепочное соединение
Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.
Наиболее частое применение в личном хозяйстве
Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.
Преимущества резьбовых заклепок
- Несложная технология установки.
- Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации.
- Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.
Принцип действия
Надежное соединение в месте установки обеспечивает резьба, которая в гаечных образцах расположена на внутренней, в болтовых – на внешней поверхности сминаемой части.
Это интересно: Ящик для инструментов своими руками — металлический, пластиковый
Клепание металла
Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки
Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух
Сам процесс клепки такой:
- вставить заклепку;
- стянуть соединяемые детали;
- сформировать при помощи инструмента замыкающую головку;
-
проверить и зачистить соединение.
Так устанавливаются вытяжные заклепки
При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды. Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии. Именно эти процессы — сверление и покраска, занимают много времени.
Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.
Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.
Нагрузки
Допустимые были определены в результате многочисленных испытаний и опытов. Кроме того, они были тщательно изучены специалистами.
вида металла
При использовании двух элементов из низкоуглеродистой стали допустимая нагрузка на растяжение не должна превышать 150 МПа, а напряжение на срез быть не более 100 МПа.
Стоит отметить, что данные показатели были разработаны не только для соединительных элементов, но и для заклепок.
Допустимые нагрузки для элементов зависят от способа изготовления отверстий в изделиях.
В случае временного воздействия на изделие допустимые нагрузки уменьшаются на 20 %. В некоторых случаях, например при холодной заклепке, данный показатель снижается на 30 %.
Что такое клёпка
Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.
Вот так выглядит заклепочное соединение
Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.
Наиболее частое применение в личном хозяйстве
Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.
Литература
- Орлов П. И. Кн. 2 // Основы конструирования: Справочно-методическое пособие. В 2-х кн. — 3-е исправл. — М.: Машиностроение, 1988. — С. 544. — ISBN 5-217-00223-9.
- Под ред. Ишлинский А. Ю. Новый политехнический словарь. — М.: Большая Российская энциклопедия, 2003. — С. 671. — ISBN 5-7107-7316-6.
- Анурьев В. И. Справочник конструктора-машиностроителя: В 3 т. / Под ред. И. Н. Жестковой. — 8-е изд., перераб. и доп.. — М.: Машиностроение, 2001. — ISBN 5-217-02962-5.
- Скобейда А. Т., Кузьмин А. В., Макейчик Н. Н. Детали машин и основы конструирования: Учебн. / Под общ. ред. А. Т. Скойбеды. — Мн.: Вышэйшая школа, 2000. — С. 106—111. — 584 с. — 3000 экз. — ISBN 985-06-0081-0.
Выбираем тип привода
Перед тем как выбрать заклепочник, надо разобраться в том, какие они бывают. Начнем с привода.
-
Ручные (силовые). Чтобы установить заклепку, надо сжать ручки. Иногда усилия приходится прилагать солидные — для метизов диаметром 5 мм и больше. Самые надежные и недорогие. Это оправданный выбор, если инструмент покупается для разового применения — кровельный материал смонтировать, забор поставить, откосы зашить.
- Электрические. Усилий почти никаких — удержать инструмент и нажать на курок. Более дорогие, но и более производительные модели.
- От сети. Не слишком дорогие, так что можно покупать и для бытового использования. Но не на каждой стройплощадке есть источник электричества, да и шнуры/удлинители — та еще морока.
-
Аккумуляторные. При той же производительности более мобильны, но весят больше (сам аккумулятор тоже имеет вес), да и стоят дороже.
- Пневматические и пневмогидравлические. Наиболее надежный и производительный инструмент. Но его стоит покупать только для профессионального использования. Ведь нужен еще и компрессор.
Видеообзор аккумуляторного заклепочника MILWAUKEE 2550-20 M12 RIVET TOOL.
Для бытового использования покупают ручные заклепочники. Но и этот «простой» инструмент выбрать нелегко. Прежде всего удивляет разброс цен — от 5$ до нескольких сотен долларов. Как тут сориентироваться? Сразу скажем, что слишком дорогой брать для разового применения точно не стоит, как и слишком дешевый. В остальном надо разбираться.
Варианты в интерьере
Порой площадь помещения не позволяет установить большое количество крупногабаритной мебели, но приобретение некоторых предметов все равно является необходимым. Именно поэтому многие отдают предпочтение стильным и компактным моделям компьютерных столов. Выбирая новый компьютер и ноутбук, люди сразу ищут стильный и удобный столик, который идеально впишется в интерьер дома или квартиры.
Для классических интерьеров прекрасно подойдут кроватные модели. Они могут быть деревянными и полностью повторять дизайн подноса для завтраков. Они смотрятся красиво и выдержано и обычно не имеют лишних деталей. Для более современных оформлений комнат прекрасно подходят металлические удобные модели. Так, в комнату в стиле техно идеально впишется легкая и компактная подставка для ноутбука на высокой ножке, сделанная под металл.
Также можно отдать предпочтение комбинациям металла и стекла: ансамбль смотрится стильно и современно. При выборе столика для ноутбука в рабочий кабинет следует учитывать его интерьер. В этом случае можно прибрести надежную пластиковую модель, которая будет иметь строгий и лаконичный дизайн. Это могут быть изделия с глянцевыми поверхностями. Как правило, также используются сочетания стекла с металлом, поскольку такой каркас будет более прочным.
В рабочий кабинет также прекрасно подойдет классический деревянный стационарный стол для ноутбука. Можно оформить там отдельный рабочий уголок и дополнительно сделать зону отдыха. Таким образом, один функциональный угол рабочего кабинета будет занят узким и компактным стационарным столиком для ноутбука, а другой – диванной зоной. Это удобное и стильное решение.
К приходу гостей можно легко сложить стол и спрятать его от посторонних глаз, но если вы хотите, чтобы эта конструкция привлекала внимание, то приобретайте более крупные модели, например, деревянные или металлические стационарные столы для ноутбуков. Для гостиной больше подойдет изделие из древесного массива
Столик цвета беленый дуб или венге прекрасно впишется в классический интерьер помещения.
В следующем ролике смотрите обзор столика для ноутбука, его свойства и характеристики.
Сфера использования заклёпок
В основном заклепка применяется в машиностроении, авиастроении, кораблестроении, строительстве домов, креплении вентилируемых фасадов, производстве детских игровых площадок, креплении декоративных конструкций и элементов.
Преимущественно данный крепеж используют в строительной сфере и ремонтных работах. Тяжеловесные конструкции данным видом метизов не скрепляют.
Примечание. Очень важно, чтобы заклепка обладала гибкостью и прочностью одновременно. Учитывая этот факт, для ее производства применяют сталь малоуглеродистую сталь, сплавы алюминия и медь
7 лучших строительных и мебельных магазинов!
Определение длины заклёпки
Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.
«Справочник конструктора-машиностроителя» под редакцией Анурьева В.И. предлагает пользоваться одной универсальной формулой для всех форм головок заклёпок. Здравый смысл подсказывает, что такой подход ошибочный — поэтому воспользуемся формулами из другого источника: «Основы конструирования» под редакцией Орлова П.И., 1988 года.
Конструкция заклёпки | Припуск «Н» для заклёпок без зазора | Припуск «Н» для заклёпок с зазором |
H=1,2d | H≈1,2d+0,1S | |
H=0,54d | H≈0,5d+0,1S | |
H=0,6d | H≈0,5d+0,1S | |
H=0,8d | H≈0,7d+0,1S | |
H=d | H≈0,9d+0,1S | |
H=1,2d | H≈1,1d+0,1S |
Вычислив по формуле необходимый размер припуска, можно определить длину заклёпки L, прибавив к толщине склёпываемых материалов S значение припуска H. Затем необходимо выбрать ближайшее значение длины заклёпки из стандартного ряда длин. Для заклёпок утверждён стандартный ряд длин, согласно которого они и производятся (в мм):
2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180
Фото интерьеров для вдохновения
Слесарное дело
§ 2. Типы заклепок
Заклепка — это цилиндрический металлический стержень с головкой (закладной) на одном конце. Соединение деталей осуществляется деформированием (расклепыванием) выступающего стержня заклепки, из которого образуется другая головка (замыкающая).
По форме головок различают: заклепки с полукруглой головкой (рис. 202, а) с диаметром стержня от 2 до 36 мм длиной от 2 до 180 мм (ГОСТ 10299—62); заклепки с полукруглой низкой головкой (рис. 202, б) со стержнем диаметром от 2 до 10 мм и длиной от 4 до 80 мм (ГОСТ 10302—62); заклепки с плоской головкой (рис. 202, в, слева) со стержнем диаметром от 2 до 36 мм и длиной от 4 до 180 мм и (рис. 210, е, справа) со стрежнем диаметром от 2 до 36 мм и длиной от 4 до 50 мм (ГОСТ 10303—62) ;заклепки с потайной головкой (рис. 202, г) со стержнем диаметром от 1 до 36 мм и длиной от 2 до 180 мм (ГОСТ 10300—62) изаклепки с п о-лутайной головкой (рис. 202, д) со стержнем диаметром от 2 до 36 мм и длиной от 3 до 210 мм (ГОСТ 10301—62).
Рис. 202. Типы заклепок:
а — с полукруглой головкой, б — с полукруглой низкой головкой, в — с плоской головкой, г — с потайной головкой, д — с полупотайной головкой, е — взрывная двухкамерная, ж — с сердечником
Указанные типы заклепок изготовляются из углеродистой стали 10 кп и 20 кп, легированной стали 09Г2, нержавеющей стали Х18Н9Т, цветных металлов и сплавов Л62, М3, АД1 и Д18П.
Как правило, заклепки должны быть из того же материала, что и соединяемые детали, в противном случае возможно появление коррозии и разрушение места соединения.
Наиболее широкое применение в машиностроении получили заклепки с полукруглой головкой. В некоторых случаях применяют специальные типы заклепок — взрывные (АН-1504) и с сердечником (АН-831) и др.
Заклепки взрывные (рис. 202, е) имеют в свободном конце стержня углубление (камеру), заполненное взрывчатым веществом, которое защищено от проникновения атмосферной влаги слоем лака. Взрывные заклепки изготовляются диаметром 3,5; 4; 5 и 6 мм из проволоки марки Д18П. Длина стержня взрывных заклепок от 6 до 20 мм, толщина склепываемого пакета от 1,6—2,5 до 14,1—15 мм.
Заклепки с сердечником (рис. 202, ж) имеют полый стержень (пистон) 1, в который помещен сердечник 2 с утолщенной частью 3 на конце. При втягивании сердечника утолщенная часть «раздает» конец стержня заклепки, образуя замыкающую головку, после чего сердечник «откусывается» инструментом.
Заклепки с сердечником изготовляют двух типов: с потайной и полукруглой головками. Наружный диаметр пистона от 3,5 до 5 мм. Этот тип заклепок применяют для соединения деталей, подвергающихся незначительной нагрузке.
Виды заклёпочных соединений
Заклёпочные соединения делятся на:
- прочные (рассчитанные только на восприятие и передачу силовых нагрузок),
- плотные (герметичные) (обеспечивают герметичность конструкций в резервуарах с невысоким давлением),
- прочноплотные (восприятие силовых нагрузок и герметичность соединения).
По конструкции заклёпочные соединения делятся на однорядные и многорядные с цепным или шахматным расположением заклёпок, а в зависимости от количества плоскостей среза — одно- и многосрезные.
По характеру воздействия нагрузки на заклёпочное соединение — швы с поперечной нагрузкой, перпендикулярной оси заклёпок, и продольной, параллельной оси заклёпок.
Заклёпочные соединения по конструкции близки к паяным, сварным и клеевым соединениям. Наиболее распространены соединения внахлёстку (внакрой) и встык со стыковыми планками.
Герметичность соединения обеспечивается нанесением различных герметиков на поверхность стыка или подкладыванием под стык различных пластичных материалов. Заклёпки герметичных соединений имеют усиленные головки.
В зависимости от требований к поверхности, заклёпки могут иметь полукруглую головку, потайную, полупотайную или плоскую (в процессе клёпки для создания внутренних усилий сжатия, которые снижают возможность усталости материала).
Заклёпки изготовляют для разных способов установки. Для односторонней клепки существует множество видов заклёпок, в том числе отрывные и взрывные.
Обычная клёпка может выполняться, когда наковаленка-поддержка находится с лицевой стороны и когда наковаленка находится с тыльной стороны. Последний способ стал наиболее распространенным, поскольку требует меньшей массы наковаленки-поддержки.
Что такое клёпка
Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.
Вот так выглядит заклепочное соединение
Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.
Наиболее частое применение в личном хозяйстве
Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.
Виды заклепочных швов
Если говорить о способе соединения листов, то заклепочные швы бывают внахлест (один лист накладывается на другой) и встык. Стыковочные швы могут быть с одной или двумя накладками. С накладками более надежные, применяются в ответственных и нагруженных местах.
Виды заклепочных швов: внахлестку и в стык с накладками
По расположению заклепок:
- однорядные;
- двухрядные;
- многорядные.
Располагаться они могут друг напротив друга или в шахматном порядке. Швы могут быть прочными, плотными (герметичными) или прочно-плотными. Плотные выполняют с помощью эластичных прокладок, закладываемых между соединяемыми деталями. Прочно-плотные применяются, в основном, в котлах. Сейчас их чаще заменят сваркой.
Разновидности резьбовых заклепок
Сортамент настолько большой, что перечислить его в полном объеме и невозможно, и не имеет смысла. Зная, какими бывают заклепки резьбовые, несложно определить, что именно понадобится для конкретных целей.
По материалу изготовления
- Медные.
- Алюминиевые.
Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.
- Стальные.
- Из «нержавейки».
Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.
По виду резьбы
- Гаечная (М4 – 8) – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
- Винтовая (М3 – 16) – разборного типа.
По назначению
- Электропроводящие.
- С повышенным усилием (или вдавливания, или растяжения).
- Для высокогерметичного соединения.
- С увеличенной головкой.
- С резьбой дюймовой.
- С метками (позволяют производить визуальную идентификацию).
- С виброизоляцией.
Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.
Виды заклепочных швов
Если говорить о способе соединения листов, то заклепочные швы бывают внахлест (один лист накладывается на другой) и встык. Стыковочные швы могут быть с одной или двумя накладками. С накладками более надежные, применяются в ответственных и нагруженных местах.
Виды заклепочных швов: внахлестку и в стык с накладками
По расположению заклепок:
Располагаться они могут друг напротив друга или в шахматном порядке. Швы могут быть прочными, плотными (герметичными) или прочно-плотными. Плотные выполняют с помощью эластичных прокладок, закладываемых между соединяемыми деталями. Прочно-плотные применяются, в основном, в котлах. Сейчас их чаще заменят сваркой.
Особенности применения вытяжных заклепок
«Захват» заклепки
Технические характеристики любой вытяжной заклепки включает минимальный и максимальный захват скрепляемых материалов. По-английски он называется «grip». Максимальный захват — это самая большая толщина комбинации материалов, которые данная заклепка может скрепить вместе. Минимальный захват — это такая толщина, для которой существует нужно применять более короткую заклепку из существующего размерного ряда заклепок. Например, заклепку с минимальным захватом 6 мм можно применять и для меньшей толщины, на задней стороне заклепки будет оставаться больше тела заклепки, чем это должно быть у заклепки нормального размера (рисунок 8, а) и б)). Иногда эта чрезмерная длина может мешать смежным деталям конструкции. Так называемые «мультизахватные» заклепки являются в этом смысле более универсальными и могут работать в широком диапазоне захвата (рисунок Х, в)).
Так называемые «мультизахватные» заклепки (рисунок 8, в) являются в этом смысле более универсальными и могут работать в широком диапазоне захвата, но стоят они дороже.
Размер отверстия под вытяжную заклепку
Правильное отверстие очень важно для получения максимальной несущей способности вытяжной заклепки. Даже небольшое увеличение размера может привести к резкому снижению несущей способности заклепок, как на разрыв, так и на срез
Поэтому при установке заклепок применяют точно заданные размеры сверла и хороший сверлильный инструмент, чтобы не получить разбитое отверстие, как показано на рисунке 9б.

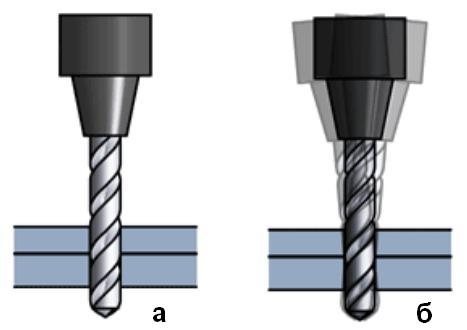

Рисунок 9 — а — нормально, б — не допускается

Выбор вытяжного заклепочника
Чаще всего приходится работать с вытяжными (тяговыми) заклепками. Они удобны, недороги. Не слишком много стоит и инструмент для их установки
Кроме перечисленных выше параметров, чтобы выбрать заклепочник под тяговые заклепки, надо еще обратить внимание на некоторые особые характеристики и опции
Количество зажимных губок (лепестков) в цанге. Инструмент захватывает стержень и тянет его, формируя закрывающую головку. Так вот, лепестков может быть два или три. Двухлепестковые дешевле, но при захвате стержень может перекосится и застрять. Приходится его разбирать и собирать снова. Неудобно, да и время уходит.
Наличие трещотки
При работе с прочными заклепками (стальными) важно правильно рассчитывать усилие. В этом помогает трещотка.
Емкость для сбора обломанных стержней
В процессе работы излишки стержня обрываются. Если нет контейнера, они зачастую оказываются под ногами, потом приходится собирать. Наличие емкости решает проблему, а на цену почти не влияет.
Теперь вы знаете, как выбрать заклепочник под вытяжные заклепки. Подобрав несколько моделей, которые вас устраивают по характеристикам, осмотрите их и подержите в руках. Если есть возможность, попробуйте пару раз в работе. Так будет проще понять, каким инструментом вам работать удобнее и будет проще сделать выбор.
Недостатки заклёпочных соединений
Заклёпочные работы на судне (рисунок из статьи «Заклепки» «Военная энциклопедия Сытина»)
Трудоёмкость процесса. Необходимо просверлить множество отверстий, установить заклёпки, расклепать их. Эти операции выполняются вручную двумя слесарями-сборщиками. До последней четверти XX века в СССР на авиационные заводы специально нанимались худощавые юноши способные влезть в узкий отсек, чтобы удерживать там наковальню-поддержку.
Повышенная материалоёмкость соединения. Заклёпочный шов ослабляет основную деталь, поэтому она должна быть толще. Нагрузку несут заклёпки, поэтому их сечение должно соответствовать нагрузке.
Необходимость специальных мер для герметизации
Это очень важно для самолётостроения и ракетной техники, при сборке баков-кессонов и пассажирских отсеков. В баках-кессонах, расположенных в крыле самолётов, как правило, держат топливо — авиационный керосин
Резиновый герметик, устойчивый к керосину, должен закрывать все заклёпочные швы. Вес его может составлять десятки килограммов.
Процесс сопровождается шумом и вибрацией. Это приводит к ряду профессиональных заболеваний у сборщиков и вызывает глухоту. Поэтому везде, где можно, внедряются новые инструменты для клёпки.
Соединение заклепками в штампе
Технология соединения заклепками в штампе применяется для соединения твердых материалов при помощи заклепочных элементов (сплошных или наполовину полых заклепок) без предварительного сверления или прошивки в ходе объединенной операции резки и соединения. В этом процессе не требуются такие операции, как предварительное сверление отверстий под заклепки и клепка.
Соединение наполовину полыми заклепками
Первым этапом клепки наполовину полыми заклепками (рис. а, «Соединение заклепками в штампе» ) является позиционирование точки соединения компонентов на (нижней) плите матрицы. Штамп клепальной машины опускается вниз и продавливает заклепку через верхний металлический лист в нижний за один ход. При выполнении таких операций обеспечивается расплющивание нижней части заклепки с целью образования крепежного элемента обычно без разрушения нижнего металлического листа.
Соединение сплошными заклепками
Первым этапом клепки сплошными заклепками (рис. Ь, «Соединение заклепками в штампе» ) является позиционирование точки соединения компонентов на (нижней) плите матрицы. Верхняя часть вырубного штампа, имеющего прижим, опускается вниз, и штамп клепальной машины обеспечивает в соединяемых деталях запрессовывание заклепки в полученное отверстие за одну операцию штамповки.
Используемое оборудование
Для выполнения соединений используется гидравлическое оборудование; в оборудовании этого типа клепочный пуансон и матрица располагаются в очень жесткой раме С-образной формы. Заклепки могут подаваться в клепочный инструмент по отдельности или с использованием магазинных носителей.
Материалы для заклепок
Твердость заклепок должна превосходить твердость соединяемых материалов. Наиболее распространенными материалами для заклепок являются сталь, нержавеющая сталь, медь и алюминий с различными покрытиями.
Достоинства и недостатки соединения сплошными заклепками
- Используется для соединения одинаковых и разнородных материалов (например, стали, пластмассы, алюминия), частей и панелей разной толщины и упругости, а также окрашенных металлических листов;
- Отсутствует потребность в предварительной пробивке и/или сверлильных операциях, не требуется применение нагревательных или вакуумных устройств;
- Максимальная общая толщина склепываемых деталей составляет 6,5 мм для стали и 11 мм для алюминия;
- Процесс клепки сопровождается минимальными выделением тепла и шумом;
- Инструменты имеют длительный срок службы (установка приблизительно 300 000 заклепок) и обеспечивают постоянный уровень качества соединений на протяжении длительного времени;
- Высокая надежность процесса благодаря мониторингу технологических параметров;
- Потребность в высоких усилиях;
- Большие размеры выступов клепочных инструментов возможны только в ограниченных условиях в связи с требованиями к жесткости.
Применение метода соединения сплошными заклепками:
- Сплошными заклепками производится соединение листового металла, например, стеклоподъемников;
- Наполовину полыми заклепками соединяются кузовные изделия для легковых автомобилей, луженые изделия (для домашнего применения), металлы с композитными материалами (тепловые экраны).
Какими бывают?
Заклепки могут быть не только комбинированными, глухими и герметичными, но и изготовленными из конкретного материала. Технологические особенности данных приспособлений могут иметь различные особенности, которые у каждого производителя свои. На рынке периодически появляются новые виды, например, полупустотелая, поэтому потребитель сможет выбрать забивные, пустотельные, взрывные, с потайной головкой, цветные и черные, тяговые заклепки. А также широкий ассортимент крепежных элементов позволяет подобрать подходящий вариант для металла, профлиста, профилированного стального настила.
В настоящее время мастера используют такие типы заклепок, как:
усиленные – эти крепежные приспособления используют для соединения материалов с высоким рубежом крепости, в результате использования данных изделий можно получить очень надежное соединение; данный вид заклепок нашел свое место в машиностроении, авиации;
Обычные
Одними из первых заклепок считаются обычные, им характерна грибовидная форма. Этот тип приспособления имеет стержень с широкой шляпкой. Заклепки данного вида довольно надежны, но при этом характеризуются сложным монтажом. Применение данного крепежа актуально в том случае, когда нужно соединить две поверхности путем фиксации сквозной клепки.
Вытяжные с хвостиком
Применение вытяжных приспособлений востребовано при соединении двух металлических листов. Данные элементы крепежа способствуют надежности фиксации, даже если мастер имеет доступ только к одной стороне. Для того чтобы работать с вытяжными заклепками, требуется применение пневматического либо механического пистолета, а также можно использовать специальную насадку на шуруповерт.
Вытяжной тип приспособлений имеет вид длинного стержня из металла, на конце которого располагается трубчатая алюминиевая гильза. Возможно также использование другого мягкого материала при изготовлении данных товаров. Вытягивая стальной стержень, мастер может обнаружить деформацию гильзевого стержня, причиной такой ситуации является наличие маленькой шляпки, что препятствует выходу.
Популярность вытяжных заклепок обусловлена легкостью монтажа, а также дешевизной оборудования. Данный крепеж ценят за возможность соединения толстых и тонких деталей, даже при условии малой высоты гильзы относительно толщины заготовок. Заготовку стоит вставить и после этого затянуть хвостик. В результате данных манипуляций можно получить полноценное надежное соединение.Вытяжные метизы бывают двух видов.
- Открытые – это стандартные приспособления, имеющие в теле сквозное отверстие. Они довольно схожи с пустотелыми товарами. Их используют в том случае, когда к монтажу не предъявляют высоких требований относительно надежности и прочности. Такие изделия относят к наиболее востребованным на рынке товаров.
- Закрытые применяют в том случае, когда крепеж должен быть максимально герметичным. Такие заклепки препятствуют проникновению влаги, пыли и мусора внутрь крепежа.
Резьбовые
Резьбовую заклепку относят к самым дорогостоящим. Этот крепеж имеет вид пустотелой гильзы с нарезанной резьбой. Гильзу вставляют в подготовленное отверстие и закручивают стержень. Обычно данные приспособления изготавливают из алюминия, но бывают товары из меди и латуни. Для высокого качества соединения стоит не нарушать направления вытягиваний. Работу стоит проводить при помощи специального пистолета, но, как вариант, можно использовать болт и гайку. Такой тип заклепок характеризуется минимальной травматичностью. Нередко резьбовый вид заклепок используют во время процесса машиностроения, а также во время изготовления корпусной части электрической техники.
Согласно конструкционным особенностям этот метиз делится на множество разновидностей. Например, распорный вариант хорошо скрепляет мягкие и рыхлые поверхности. Многозажимное изделие приходится как нельзя кстати при работе с деталями разной толщины. При этом происходит формирование универсального узла.
