Соединение проводов пайкой при электромонтаже

Простой индикатор скрытой проводки на одном транзисторе

Даже далекий от радиотехнической тематики человек, может собрать индикатор на одном транзисторе самостоятельно. Схема простая, основным элементом является полевой транзистор КП103 или КП 303.

Схема детектора скрытой проводки на одном транзисторе

Исток транзистора подключается к «+» источника питания, сток к «минусу», через микрофонный капсюль 1.6 кОм от старого телефона и переключатель. Затвор транзистора используется в качестве антенны, к нему припаивается медный провод 8-10 см, сечением 1-2.5 мм 2 .

Внешний вид полевого транзистора КП 103

Точность определения скрытого провода таким прибором 3-5 см, работа основана на изменении сопротивления между стоком и истоком при воздействии электрического поля. В цепь между стоком и истоком можно подключить мультиметр в режиме измерения 200 кОм, чтобы контролировать максимальное значение сопротивления при приближении антенны к проводу.

Аналогичную схему можно собрать на микросхемах 561 серии, принцип ее работы такой же.

Детектор обнаружения скрытой проводки на микросхеме К561

Соединение скрутка

Скрутка проводов – это наиболее распространенный и противоречивый способ соединения. Согласно правилам устройства электроустановок такой метод строго запрещён. Однако он подходит как для маломощных, так и для мощных сетей.

Метод №1:

Возьмите два подчищенных одинарных провода и хорошо скрутите их кусачками.

Метод №2:

• Возьмите два подчищенных одинарных провода;
• Один конец провода намотайте на другой;
• Другой конец намотайте на первый (скрученный), так чтоб соединение было плотным;
• Для прочности сделайте не меньше 6 витков;
• Скручивание должно быть крестообразным.

Соединение одинарного и многожильного проводов происходит по другому.

Метод №3:

• Возьмите многожильный провод и намотайте на конец одинарного;
• Прижмите кусачками конец одинарного провода к многожильному.

Также можно соединить и 2 многожильных шнура.

Плюсом данного метода является простота и экономичность.

Минус в том, что провода плохо соединены, кроме того, не рекомендуется скручивать алюминиевый и медный шнуры. Затем проводку следует заизолировать специальной полиэтиленовой трубкой (кембрик). Этот способ не подходит для деревянных домов и для помещений с повышенным уровнем влажности.

Какое соединение лучше?

Выбор соединения зависит от ряда критериев:

1. материал проводов (одинаковый или разные);
2. число проводов в соединении;
3. диаметры проводов (одинаковый или разные);
4. опыт и навыки мастера, наличие дополнительного инструмента;
5. требуется ли разъемное соединение.

Для обывателя проще соединить провода клеммами или болтовым способом.

Первый, несмотря на относительно высокую стоимость клемм, более предпочтителен, поскольку болтовому соединению присущи большие размеры и не во всякой распаечной коробке оно поместится. Недостаток клемм — опасность наскочить на подделку либо неверно выбрать изделие по номинальному току.

Наиболее надежный, долговечный и качественный способ соединения — сварка. Но для этого требуется сварочный аппарат — довольно специфическое оборудование, имеющееся далеко не у каждого. Потому профессионалы зачастую выбирают опрессовку гильзами.

Пайку при организации соединений в распредкоробке практически не применяют по следующим причинам:

• крайне сложно паять провода, расположенные под потолком, особенно если их в соединении несколько;
• со временем сопротивление паяного соединения возрастает, что при свойственной силовым цепям большой силе тока дает ощутимый нагрев;
• легкоплавкий припой плавится при коротких замыканиях (КЗ) и даже перегрузке, вследствие чего контакт в соединении нарушается.

Пайку обычно применяют в слаботочных коммутационных линиях. Многие профессиональные электрики уважительно отзываются о СИЗах. Одна монтажная компания сообщает на своем сайте, что использует такие зажимы уже более 15-ти лет и они еще ни разу не подводили. Клеммы Wago сотрудники этой компании применяют только по настоянию заказчика, поскольку, по их мнению, пластмассовые детали этих изделий при длительной максимальной нагрузке зачастую оплавляются.

Для соединения алюминиевого и медного проводов требуется особая гильза — марки ГАМ или ГМА. Как свидетельствуют опытные электрики, найти ее в продаже бывает сложно.

Как пользоваться аппликатором Кузнецова

Способы обогрева зимней палатки на рыбалке своими руками

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

• Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
• Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
• Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
• Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
• Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
• Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов. как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

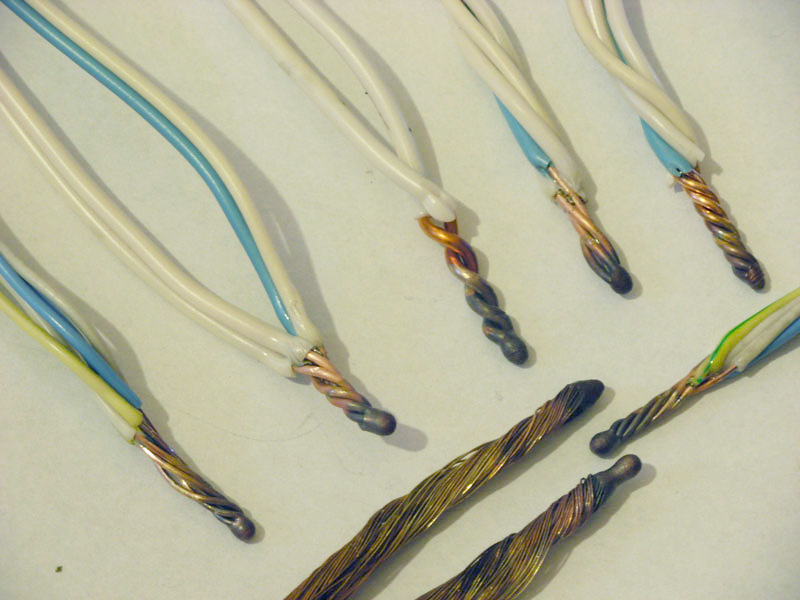

Соединение методом сварки

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме

Эти наконечники крепятся к проводу методом опрессовки.

Опрессовка соединительной гильзой

Опрессовка медных проводов в разрезе

Довольно надежный метод, для которого потребуется приобретение соединительной гильзы. Вам нужно подобрать ее исходя из диаметра соединяемого пучка. В зависимости от проводов, которые вы соединяете, выбирается материал самой гильзы. Для медных проводов гильза должна быть медной, для алюминиевых – алюминиевая. Чтобы соединение было надежным, гильзу обжимают специальным инструментом, который называется пресс-клещи. Эта технология довольно эффективна и стоит, наряду с остальными методами, в нормативных документах.

Соединение опрессовкой алюминиевых проводов

Чтобы соединить таким способом вам нужно:

1. Снять изоляцию, учитывая длину вашей гильзы.
2. Скрутить провода в пучок и ввести их в гильзу.
3. Обжать гильзу при помощи пресс-клещей.
4. Место скрутки заизолировать термоусадкой или изоляционной лентой.

В такой работе использовать пассатижи не рекомендуется, так как соединение не будет достаточно надежным. Гораздо лучше купить пресс-клещи или одолжить их у добрых соседей.

Этот метод можно назвать наиболее надежным и безопасным, ведь провода соединяются при помощи сплавки и становятся одним целым. Благодаря тому, что сварка не будет окисляться, со временем такой контакт не будет ослабевать. Но чтобы осуществить такую работу вам понадобятся навыки работы с оборудованием для сварки.

Кроме умений, вы должны заготовить:

• сварочный аппарат на 24 вольта, мощностью более 1 кВт;
• сварочные перчатки для защиты кожи;
• очки или маску для сварки;
• наждачную бумагу для зачистки проводов ;
• канцелярский нож для снятия изоляции;
• угольный электрод;
• флюс, благодаря которому расплав будет защищен от воздействия воздуха.

Сварка меди с алюминием

После того как все инструменты и материалы готовы, остается только сделать сварку, что не составит особого труда. Работу можно разделить на несколько шагов:

1. Снять изоляцию на 60–80 мм и зачистить их, используя наждачную бумагу. Жилы должны блестеть.
2. Соединить провода методом скрутки, накрутив один на другой так, чтобы концы были на уровне друг друга. Рекомендуется делать длину не меньше 50 мм.
3. Насыпать флюс в углубление вашего электрода.
4. Поставить «массу» аппарата на оголенный провод, включить сварочный аппарат и прижать электрод к верхушке скрутки.

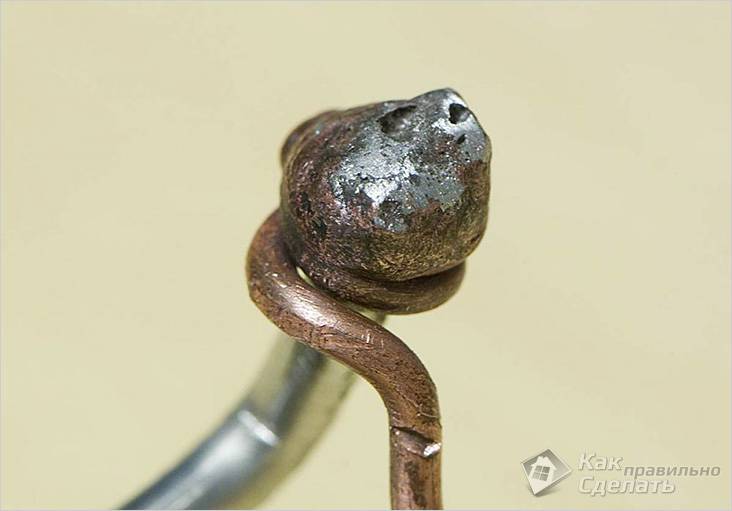

5. Держите электрод до тех пор, пока не образуется некий шарик, называющийся контактной точкой. Обычно на это уходит 1–3 сек.
6. Остается очистить точку от флюса и заизолировать место сварки термоусадочной трубкой или изолентой.

Такого типа соединения будут служить долго. В некоторых старых хрущевках такая сварка держалась 50 лет и стабильно выполняло свою функцию.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев

Для чего требуется распределительная коробка?

Нередко мастера халатно относятся к установке распределительной коробки во время прокладывания кабеля, ведь ее требуется дополнительно фиксировать на поверхности, а это занимает лишнее время. Будет намного проще зачистить провода, затем скрутить, обмотать изолентой и заштукатурить в перекрытии. Тем не менее, электрики не учитывают следующих нюансов:

При эксплуатации электрооборудования важно иметь свободный доступ к соединениям проводников. К примеру, в одном помещении может перестать функционировать розетка, а согласно проверке удалось выявить, что отсутствует напряжение

Поэтому, понадобится срочно искать распредкоробу с неисправным звеном цепочки. В данном случае останется только долбить стену, чтобы обнаружить соединение.
Иногда требуется выполнить монтаж дополнительной розетки (или нескольких). Как правило, подключают ее параллельно к уже имеющейся розетке, поэтому опять же, чтобы не искать провода, понадобится распредкоробка.
Провода соединяют зажимами, поэтому придется долбить в стене отверстие, чтобы их там замаскировать.
Распределительная коробка необходима в соответствии с правилами пожаробезопасности.

Пример распредкоробки

Навигация по записям

50 фото идей создания новогоднего венка своими руками:

Оборудование

В процессе изготовления журнального столика понадобится инструмент и расходные материалы. А также различные, фото, эскизы, чертежи или просто идеи о том, что можно сотворить своими руками из подручного материала.

Для изготовления столика понадобится:

• Молоток;
• Саморезы и гвозди по дереву;
• Ножовка,
• Электролобзик (для декоративной резьбы или отрезания заготовок нужной длины под определенным углом)
• Клей;
• Шуруповерт;
• Грунтовка;
• Лак или морилка;
• Различные отделочные материалы для декора.

Перед непосредственным изготовлением журнального столика нужно определиться, из чего он будет сделан.

Способы соединения проводов в распределительных коробках

Соединение кабелей и проводов в распределительных коробках можно выполнить по-разному. Наиболее простым способом, хотя и не вполне надежным, считается обычная скрутка. Из-за слабого и ненадежного контакта может произойти перегрев и короткое замыкание проводов. Данный метод рекомендуется использовать временно, например, для того, чтобы проверить, как работает собранная схема. Тем не менее, даже при временной эксплуатации, рекомендуется соблюдать определенные правила скрутки.

У многожильных проводов зачистка изоляции выполняется примерно на 4 см. Провода разделяются между собой на расстояние около 2 см. Соединение осуществляется до стыка не разделенных жил. Проводники вначале закручиваются пальцами, а затем скрутку следует надежно затянуть плоскогубцами и заизолировать с помощью ленты или термоусадочной трубки. Соединение одножильных проводов выполнить значительно проще. Они скручиваются между собой на всю длину участка, очищенного от изоляции.

Для скруток нередко используются специальные монтажные колпачки. Они обеспечивают более надежное соединение, качественный контакт и изоляцию. Каждый колпачок состоит из двух частей: наружной – пластиковой и внутренней, с металлической частью в виде конуса, внутри которого имеется резьба. Данное соединение позволяет увеличить площадь соприкосновения и отлично подходит для двух и более проводов. Сам процесс скрутки очень простой. Нужно снять изоляцию примерно на 2 см и слегка закрутить соединяемые концы. Затем на скрутку нужно надеть колпачок и провернуть с усилием несколько раз, чтобы провода попали внутрь. Размеры колпачков выбираются в соответствии с сечением и количеством соединяемых проводников.

Одним из самых надежных способов считается пайка. Перед соединением провода необходимо залудить канифолью или специальным паяльным флюсом. Затем проводники скручиваются, олово берется на разогретый паяльник и скрутка прогревается до тех пор, пока расплавленный металл не затечет между витками. Соединение полностью обволакивается, благодаря чему устанавливается качественный контакт.

При наличии инверторного сварочного аппарата, соединение проводов можно выполнить с помощью сварки, осуществляемой поверх всего места скрутки. Если сечение жилы составляет 1,5 мм2, необходим ток на 30А, при сечении 2,5 мм2 – 50А. Сварка медных проводников выполняется графитовыми электродами. Заземление аккуратно соединяется с верхней частью скрутки, а к нижней части подносится электрод. После короткого касания появляется дуга, производящая мгновенную сварку. Место соединения должно остыть, после чего его нужно заизолировать.

Соединяя провода в распределительной коробке, надо не забывать и о клеммных колодках. Они могут быть винтовые или с зажимами. В определенное место вставляется нужное количество проводников, после чего они надежно соединяются с помощью винтов.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;

• защитные средства (перчатки, маску/очки).

  Схема сварки проводов

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединения

Оконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

• рассчитать нагрузку на электросеть;
• сечение проводов;
• разделить потребителей на группы.

• В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

• освещение;
• силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

• освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
• розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
• кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
• жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения.
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.
