Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора

Как снять намагниченность на водном счетчике видео

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Теперь самое важное: как часто проверять давление?

Я был удивлен, ведь не прошло и года эксплуатации, как я заметил проблему в работе насоса. Куда может деваться воздух, ведь пространство между грушей и баком герметично? (Если бы это было не так, то из ниппеля — он вверху бака — пошла бы вода).

А в моём случае воды не было, воздух просто куда-то девается. И это у многих, с кем я разговаривал.

Спустя 3-4 месяца я снова решил проверить «синюю бочку» и снова удивился: давление было 0,8-0,9 атмосферы. По насосу особо не скажешь, но подкачать надо.

Вот такой режим для себя и выбрал: раз в квартал буду проверять и вам советую. Работа не тяжелая, отнимает минут 10 в основном на слив воды в баке. И помните: проверять давление надо только на пустом гидроаккумуляторе!

Источник

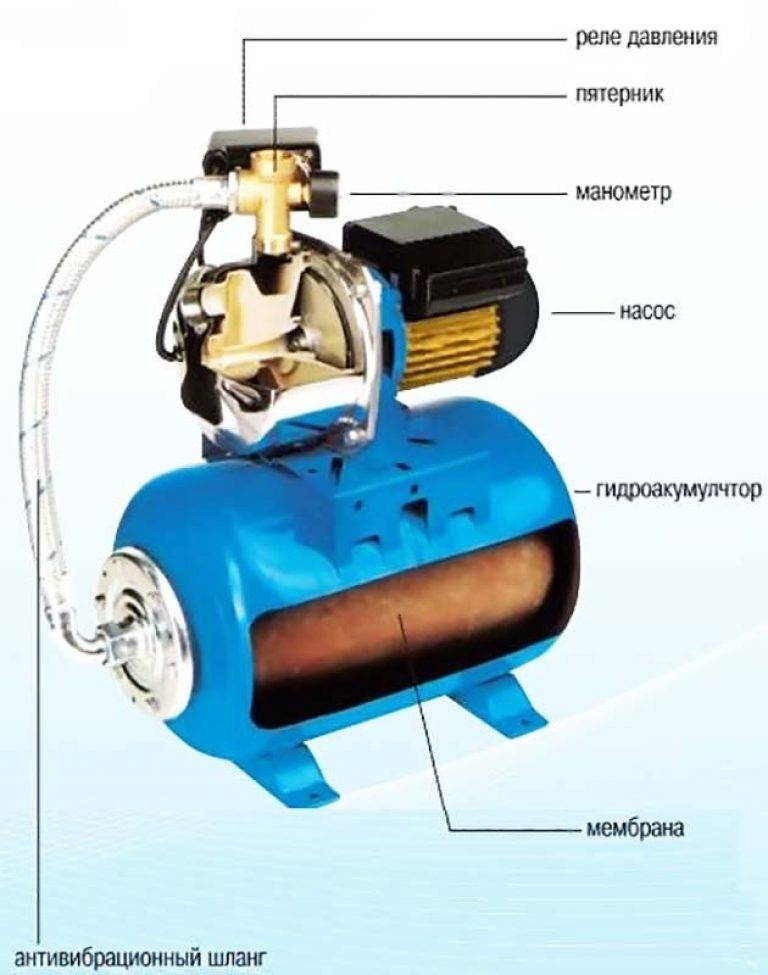

Как устроен гидравлический аккумулятор – простая и надежная конструкция

Стабильно функционирующая водопроводная система частного жилища является заслугой его владельца. Люди, которые сталкивались с монтажом и эксплуатацией автономных сетей водоснабжения, представляют себе, насколько трудно избежать сбоев при подаче воды в таких комплексах. Иногда достаточно всего одного скачка давления, чтобы дорогостоящая техника, подключенная к водопроводу (например, водонагреватель, машина для мытья посуды), вышла из строя. Решение подобной проблемы одно – установка гидроаккумулятора. Он поддерживает заданное давление в системе, создает определенный запас воды и исключает риск поломки бытового электрооборудования.
Необходимость монтажа такого аппарата очевидна.

Устройство гидроаккумулятора достаточно простое. Он изготавливается в виде резервуара из металла, внутри которого устанавливается каучуковая (резиновая) мембрана. Последняя визуально похожа на грушу. Мембрана закреплена на корпусе гидробака посредством специального фланца с патрубком. В груше под давлением накапливается вода. Пространство между корпусом аккумулятора и мембраной заполняется сжатым воздухом (если речь идет о бытовых устройствах) либо инертным газовым составом (промышленные гидробаки). Давление в системе при этом поддерживается на уровне 1,5–3 бар. Воздух в гидравлический аккумулятор в домашних условиях можно закачать, используя обычный автомобильный или даже велосипедный насос.

Рассматриваемые приспособления принято делить на три типа:

1. 1.
   Для систем холодного водоснабжения. Устройство подает воду и накапливает ее, предохраняет насосное оборудование от раннего износа, обусловленного частыми включениями и выключениями системы, предохраняет электротехнику в доме от гидроударов.
2. 2.
   Для горячей воды. Такой гидроаккумулятор для систем водоснабжения может без проблем работать в высокотемпературных средах.
3. 3.
   Расширительные баки. Они предназначены для закрытых систем водяного отопления.

Устройство и принцип работы всех этих аппаратов идентичны. О том, как функционирует такое оборудование, мы расскажем далее.

Эмаль ПФ-115

Устройство расширительных баков для водоснабжения

Различают два типа этих устройств: для систем водоснабжения и отопления. Гидроаккумуляторы водоснабжения легко узнаваемы по фото, имеют характерные формы и как правило окрашены в синий цвет. Оборудование для теплоснабжения окрашивается в красный цвет.

Для полной уверенности следует ознакомиться с документацией на имеющееся оборудование. Различаются они тем, что в баках для теплоснабжения используют техническую, а не пищевую резину и в этих баках не всегда можно заменить резину своими силами. В красных баках зачастую устанавливается мембрана с креплением посередине бака.

Гидроаккумуляторы для систем водоснабжения имеют два типовых варианта конструкции по способу разделения жидкости и воздуха: мембранные и грушевые аппараты.

В первом типе накопителей воздух и вода разделяются резиновой мембраной. Крепится она посередине бака. Вода поступает снизу, а сверху есть золотник для накачки и стравливания воздуха. Такие баки крепятся вертикально.

Накопители с грушей устанавливаются горизонтально. В них резиновая груша заполнена воздухом, а объем вокруг нее заполняется водой. Конец груши крепится не в середине, а с конца бака на фланце и поэтому менять её легче, чем мембрану

.

Рекомендации по эксплуатации

После того, как гидроаккумулятор установлен, его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Регулировка насосной станции: правила и алгоритм настройки работы оборудования

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

8 Подготовка гидроаккумулятора

Перед тем как приступить к непосредственной регулировки реле, требуется провести подготовительные работы с накопительным баком. Он представляет собой герметичный сосуд, внутри которого находится резиновая груша, делящая его на две части. Когда в первую поступает закаченная насосом вода, во второй повышается давление воздуха. Образовавшаяся воздушная масса будет надавливать на грушу, тем самым сохраняя оптимальную степень напора в водопроводе.

Для оптимальной работы насосной станции необходимо правильно организовать давление воздуха. Так как при его слишком высокой величине и наоборот запуск насоса в работу будет осуществляться достаточно часто.

Требуемые параметры в накопительном баке выставляются лишь после его окончательного опустошения от жидкости. Следом за спущенной водой в гидроаккумулятор закачивается воздух с расчетом от 1,4 до 1,7 атмосфер для емкости, имеющей объем в диапазоне от двадцати до двадцати пяти литров и от 1,7 до 1,9 атмосфер для более больших сосудов. В техническом паспорте каждой модели насосной станции указаны конкретные величины.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление

Находим их разницу.
Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить

Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

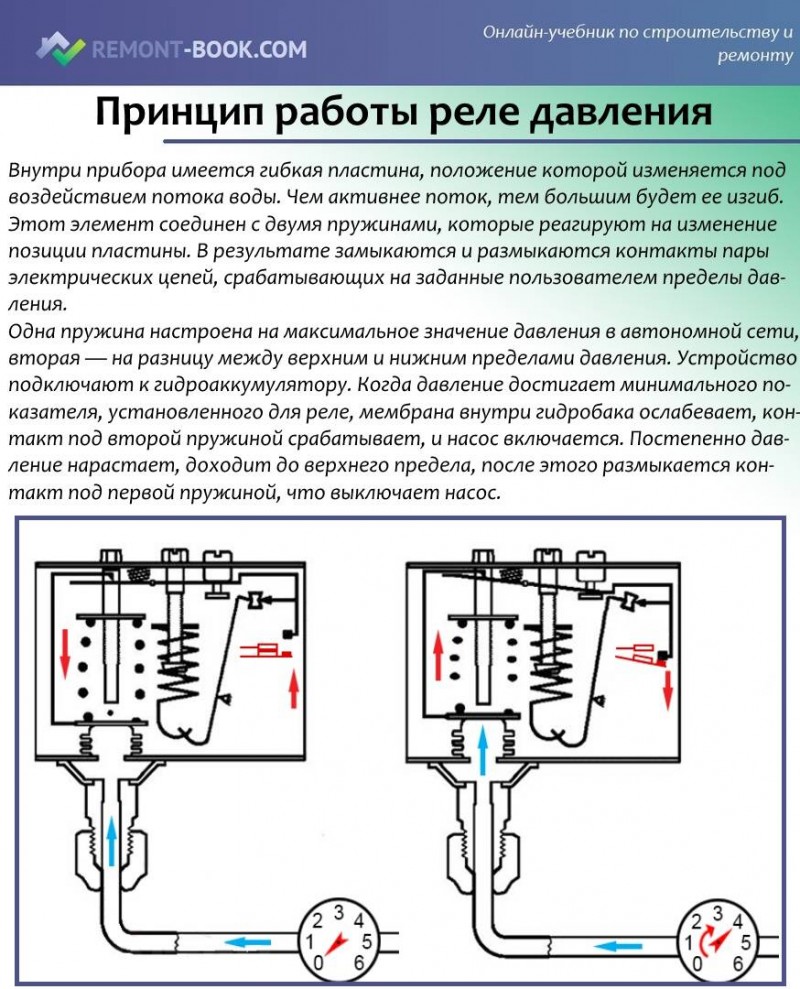

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Давление воздуха в гидроаккумуляторе.

Те, кто уже хорошо представляют устройство гидроаккумулятора, знают, что внутри мембраны находится вода под давлением, а снаружи мембраны закачан воздух.

Давление воды внутри мембраны создается насосом и только насосом, а с помощью реле давления или блоков автоматики задается диапазон по давлению (Рвкл. и Рвыкл.) в котором и функционирует вся система водоснабжения.

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указывается на его шильде. Как правило, это давление составляет 10 бар, что вполне достаточно для любой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлической характеристики насоса и настроек системы, а вот давление воздуха между мембраной и корпусом является характеристикой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поступает с завода с предварительной закачкой воздуха. В качестве примера приводим значения заводской закачки воздуха для гидроаккумуляторов итальянской фирмы Aquasystem:

Объем гидроаккумулятора:	Давление предварительной закачки воздуха:
24-150 л	1,5 бар
200-500 л	2 бар
Указанные значения могут отличаться у различных производителей.

Фактическое значение давления предварительной закачки воздуха также указывается на этикетке гидроаккумулятора (pre-charge pressure).

Так какое конкретно давление воздуха должно быть в гидроаккумуляторе?

Для систем водоснабжения с реле давления:

Давление воздуха в гидроаккумуляторе должно быть на 10% ниже, чем давление включения насоса.

Выполнение данного предписания гарантирует наличие минимального остатка воды в гидроаккумуляторе на момент включения насоса, обеспечивая неразрывность потока.

Например, если насос включается при 1,6 бар, давление воздуха в гидроаккумуляторе должно быть около 1,4 бар. Если насос включается при 3 бар, давление воздуха должно быть около 2,7 бар.

Для систем водоснабжения с преобразователем частоты:

Давление воздуха в гидроаккумуляторе должно быть на 30% ниже, чем постоянное давление поддерживаемое преобразователем частоты.

Получается, что давление заводской закачки воздуха не является универсальным для всех систем, ведь давление включения насоса может регулироваться пользователем индивидуально и производитель баков не может его предугадать. Поэтому давление воздуха необходимо отрегулировать в каждой конкретной системе в соответствии с вышеуказанными рекомендациями.

Методика контроля и регулировки давления воздуха в гидроаккумуляторе.

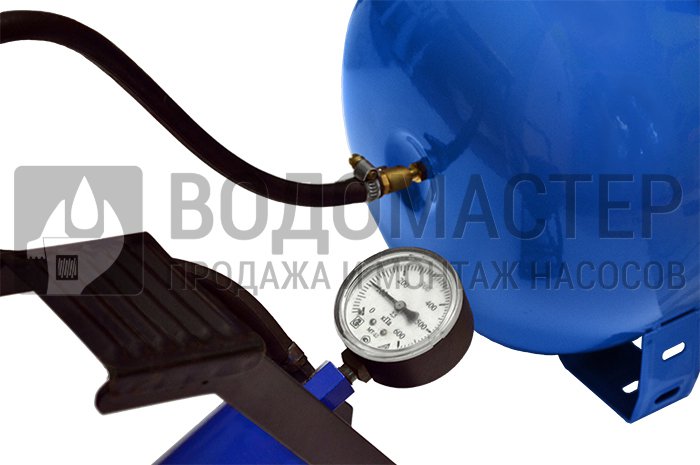

Проконтролировать и подкачать давление воздуха можно стандартным автомобильным насосом или компрессором, подсоединив его к ниппелю, который обычно располагается под пластмассовым защитным колпачком.

Все замеры необходимо производить в системе без давления воды. Т.е. насос необходимо отключить от сети электропитания, открыть самый нижний кран и дождаться полного слива воды.

Чем больше объем бака, тем дольше приходится его накачивать. Для гидроаккумуляторов объемом от 50 литров настоятельно рекомендуем использовать компрессор.

При изменении (увеличении или уменьшении) давления включения насоса, не забывайте также изменить давление воздуха в гидроаккумуляторе. И не путайте данную процедуру с настройкой реле давления.

Со временем давление в воздушной полости гидроаккумулятора может снизиться, поэтому рекомендуется его регулярная проверка.

Интервалы контроля давления воздуха:

• Если вы пользуетесь системой водоснабжения только в теплый период года, то контроль рекомендуется производить перед началом каждого нового сезона.
• Если вы пользуетесь системой водоснабжения круглогодично, то проверку рекомендуется производить 2-3 раза в год.

Можно относиться к этой несложной процедуре как к плановому тех. обслуживанию, которое вполне реально продлит жизнь мембране.

Если вы заметили какие-либо странности в работе системы водоснабжения, имеет смысл сделать внеплановый контроль давления воздуха в гидробаке, а также давления включения и отключения насоса (контролируется по водяному манометру).

Кстати, стабильность давления воздуха в гидроаккумуляторе с течением длительного времени является одним из важных показателей его качества.

Функции

Вот список наиболее популярных сценариев применения этих устройств:

Автономное водоснабжение дома из открытого водоема, колодца или скважины;

Схема водоснабжения дома с подачей воды из колодца

Резервное водоснабжение из накопительного бака. При отключении централизованной подачи воды и падении напора в локальном водопроводе станция включается автоматически. После возобновления водоснабжения емкость наполняется без участия владельца. Именно такая схема реализована в доме автора статьи;

Резервное водоснабжение из емкости в доме автора

Увеличение напора воды в водопроводе. Насосные станции, повышающие давление воды популярны среди владельцев дач и загородных домов: состояние дачных водопроводов зачастую оставляет желать лучшего.

Станция повышает напор на вводе водопровода в дом

10 Показатели внутри гидроаккумулятора

Воздушное давление внутри накопительного бака насосного оборудования оказывает воздействие на работу всей системы, но никак не связано с регулировкой реле. Когда в мембранном баке отсутствует воздух и отсек для жидкости полностью заполнен, работа насоса практически сразу же прекращается. Со всяким открытием водопроводных кранов будет включаться и насосная станция.

Это приведет к тому, что из-за пониженного давления мембрана станет растягиваться сильнее, чем положено, а вследствие повышенного — бак не заполнится полноценно водой. Оптимальная работа агрегата и поддержание рабочего состояние мембраны возможны при установке воздушного давления на десять процентов ниже показателей включения.

Поверка давления в гидравлическом аккумуляторе осуществляется после удаления из системы жидкости путем открытия нижнего клапана. Не рекомендуется чересчур переполнять емкость водой или допускать снижения давления так, чтобы его показатели были менее одной атмосферы.

Данная настройка препятствует оптимальному наполнению жидкостью и способствует преждевременному износу резиновой груши, что приводит к некорректному функционированию оборудования в целом.

При грамотно выполненной регулировке насосной станции своими руками напор в кранах сможет удовлетворять требования потребителей.

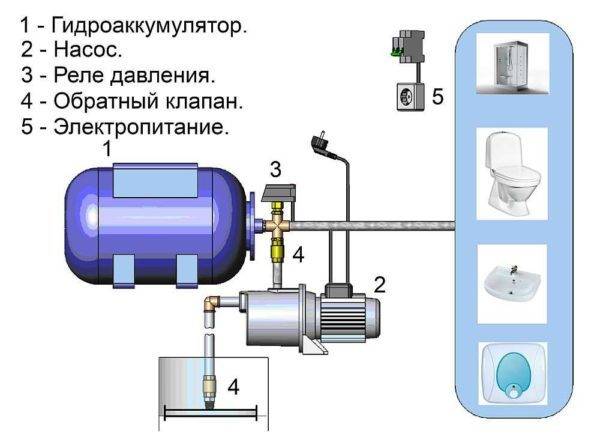

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

• включения – 1,5-1,8 атм.;
• выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Если насос включается при открытии крана и выключается только при его закрытии, это говорит об отсутствии дополнительного напряжения в системе
