Как правильно самому подключить датчик движения к светодиодному прожектору

Выбор обоев для комнаты

Какие респираторы лучше защищают от вирусов

Схемы подключения датчика движения для освещения

Датчики движения для автоматического включения/выключения освещения работают от напряжения 220 Вольт. Для подключения на корпусе датчика есть клеммы подключения, чаще всего три клеммы. У датчиков, приспособленных для уличной установки, клеммы скрыты в корпусе.

Схема подключения датчика движения не отличается сложностью. Напряжение питания 220 Вольт подается на датчик, а светильник подключается к фазе и специальной клемме на датчике.

схемы подключения датчика движения

Датчик движения, включающие/выключающие свет при прохождении человека удобны, однако в некоторых случаях могут, мешать. Например, поставили вы датчик на улице в редко посещаемом месте двора. К вам пришли гости и редко посещаемое место двора, стало проходным. Постоянное срабатывание датчика в этом случае будет неудобно. Отключить его просто так нельзя. Что делать?

В этом случае, чтобы убрать датчик освещения из схемы управления освещением, параллельно нужно поставить простой выключатель. Вот схема.

Если вы решили поставить два датчика освещения, используйте такую схему подключения. Напомню, питание от одной фазы 220 Вольт.

схемы подключения датчика движения

Функциональные возможности и особенности работы датчика движения

Прежде чем узнать, как установить датчик движения на свет, необходимо ознакомиться с его возможностями и разновидностями. Это позволит понять, какой принцип необходимо применить при выполнении монтажа того или иного типа.

В зависимости от места установки сенсора подразделяются на:

• периметрические — получили использование в качестве средств контроля обширных территорий, в частности, улиц;
• периферийные;
• внутренние.

По способу действия на:

• ультразвуковые;
• микроволновые;
• инфракрасные активные;
• инфракрасные пассивные.

По виду сигнала датчики подразделяются на:

• тепловые;
• звуковые;
• колебательные.

В зависимости от функциональных возможностей датчики подразделяются на следующие типы:

• Универсальные или многофункциональные. Используются не только для определения движения в контролируемой зоне, но также определяют и необходимость включения. Если уровень освещенности соответствует заданному значению, то светильник не включается, если нет, то включается.
• Комнатные. Применяются в основном для мониторинга активности в помещении, работая в составе системы сигнализации. Активируют средства оповещения.

Оставить комментарий

Как установить устройство и подключить его к лампе?

Для начала рассмотрим монтаж датчика движения на примере моделей, которые устанавливаются в отверстия, предназначенные для точечных светильников.

Последовательность действий по установке следующая:

1. Отключают напряжение в электросети.
2. Снимают защитную пластиковую крышку (рис. 1).

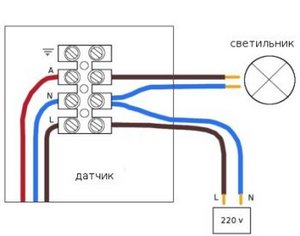

3. Подключают проводники (рис. 2). Схему подключения производитель указывает на самом приборе и в паспорте устройства.
4. Отгибают пружины-фиксаторы, направляя их вверх (рис. 3).
5. Устанавливают датчик в подготовленное отверстие (рис. 4) — пружины зафиксируют его положение.

Установку можно считать завершенной. Осталось отрегулировать и протестировать работу устройства.

Электросхема монтажа датчиков движения, которые устанавливаются в отверстия для точечных осветителей, указана на тыльной стороне. Она может несколько отличаться у разных серий устройств

Проще устанавливается датчик, который вкручивается в патрон. Затем уже в него вкручивают лампочку. В этом случае необходимо использовать только те лампы, которые не мощнее, чем указано в паспорте устройства. Желательно приобрести специализированные лампы, предназначенные для работы в тандеме с детекторами.

Чтобы установить выносной датчик в потолке, стене или корпусе светильника необходимо завести устройство в подготовленное отверстие, прикрутить корпус к монтажной поверхности с помощью саморезов. Далее необходимо отключить питание сети и подключить фазный и нулевой проводник питающего кабеля к клеммам согласно схеме.

Перед подключением обязательно проверяйте характер проводников. Цветовая маркировка на деле не всегда соответствует общепринятым нормативам

Полезные советы

При малом опыте работы с электроприборами люди делают досадные ошибки, после которых приходится тратить время на дополнительный монтаж датчика движения.

Во-первых, рекомендуем закреплять прибор подальше от окон. Так как вам скорей всего нужно, чтобы свет включался тогда, когда уже вечереет, и в комнате потемки, не очень приятные для глаз. В глубине комнаты регистратор движения сработает как бы заранее, когда только-только начнет темнеть. Чувствительность к свету настраивается одним из регуляторов (иногда он подписан «Lux»).
Во-вторых, нужно проверить, срабатывает ли датчик на движение, когда проходит мимо человек. Многие из приборов учитывают скорость передвижения и как бы вес человека

Это второй регулятор (иногда подписан «Sense»).
В-третьих, важно настроить задержку выключения. Например, человек пришел в помещение, чтобы забрать какие-то вещи. Долгое время он находится на одном месте, собирая вещи и мало двигаясь

Тем самым он дает регистрирующему устройству знак – что как будто в помещении уже никого нет. Потому есть третий регулятор (иногда подписан «Time»), которым можно поставить время работы светильника после включения. Обычно ставится 10–15 минут.

Долгое время он находится на одном месте, собирая вещи и мало двигаясь. Тем самым он дает регистрирующему устройству знак – что как будто в помещении уже никого нет. Потому есть третий регулятор (иногда подписан «Time»), которым можно поставить время работы светильника после включения. Обычно ставится 10–15 минут.

Правила и ограничения монтажа датчиков движения регулируются двумя документами: ПУЭ 6.5.7 и СНиП 23–05–95. СНиП и ПУЭ еще называют настольной книгой электрика.

Рекомендуем посмотреть эти два видео, где наглядно объясняется, как установить датчик.

Популярные схемы подключения МП

Наиболее часто используют монтажную схему с одним устройством. Чтобы соединить ее основные элементы используют 3-жильный кабель и два разомкнутых контакта в случае, если устройство выключено.

В нормальных обстоятельствах контакт реле Р замкнут. При нажатии клавиши «Пуск» цепь замыкается. Нажатие кнопки «Стоп» разбирает схему. В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

При этой схеме большое значение имеет номинальное напряжение катушки. Когда усилие на ней 220 В, двигателя 380 В, в случае соединения в звезду, такая схема не подходит.

Для этого применяют схему с нейтральным проводником. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.

Рейтинг лучших мобильных телефонов для игр

Благоустройство участка

Комментарии

Хоум Кредит Банк — отзывы клиентов о кредитах в Москве

Добавление комментария

НОВОГОДНИЙ ВЫПУСК HOUSECHIEF

Рекомендации по выбору места монтажа

Правильная установка датчика движения для включения света предполагает учет следующих моментов:

Оптимальный вариант расположения – область соприкосновения освещенного и темного участка объекта

Важно, чтобы устройство реагировало на движение сразу на границе неосвещенной зоны, немедленно включая светильник при переходе движущегося человека на темную часть территории.
Благодаря регулируемому основанию можно фокусировать прибор в нужную точку зоны наблюдения – например, на калитку ворот частного дома или на въезд на территорию коммерческого объекта. Инфракрасное излучение направляется в сторону, где появление движущихся объектов наиболее вероятно и оперативное срабатывание гарантировано.

Характеристика

Полубарный стул представляет собой изделие высотой до 60 см, предназначенное для усаживания за стол людей. Произошел он от барной разновидности сидений.

Стали производиться такие изделия гораздо позднее, чем барные. Изготовлением их занялись тогда, когда люди стали ценить уют и эстетичный вид. Они очень хорошо вписываются в дизайн квартиры-студии.

• Фото кухни со шторами на люверсах
• Фото штор для кухни дизайна 2020 года
• Красивые скатерти на стол: фото
• Фото штор для столовой гостиной
• Шторы на арку в кухне на дверь
• Плюсы и минусы шнековой соковыжималки для томатов
• Шланг для кухонного смесителя

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Схемы

Особенности подключения таких датчиков к различным устройствам

Инфракрасные датчики наибольшее распространение получили в системах автоматического управления различными устройствами, для работы уличного и внутридомового осветительного оборудования и уличных камер видеонаблюдения.

Использование этих приборов для управления освещением обеспечивает удобство пользования осветительными приборами и может существенно снизить затраты на электропотребление.

В данных системах они работают по принципу обычного выключателя, включая на определенное время освещение при появлении в зоне действия датчика движущихся объектов (людей).

Подключение инфракрасного датчика движения к приборам освещения может быть выполнено по нескольким основным схемам:

• В цепь питания осветительного прибора вместо обычного выключателя. При этом свет автоматически включается по сигналам от подключенного в схему датчика.
• Подключение датчика движения с выключателем (параллельно ему). При этом свет может включаться автоматически либо вручную.
• Подключение датчика движения через выключатель (последовательно с ним). При этом свет будет автоматически включаться только после включения ручного выключателя.
• Параллельное подключение двух датчиков движения или более к прибору освещения. Применяется в случаях, если один датчик не может охватить необходимую зону контроля появления людей.

  При этом автоматическое включение света происходит при срабатывании любого из подключенных датчиков.

• Подключение к прожектору или другому мощному источнику света при помощи дополнительного силового реле или магнитного пускателя.

  Применяется в случае, если мощность осветительного прибора превышает предельно допустимое значение мощности подключаемой к датчику нагрузки. При этом датчик подключается к управляющей обмотке реле или пускателя, а сам прибор включается в сеть через его силовые контакты.

Подключение к лампочке

Подключение датчика движения к лампочке или другому электроосветительному прибору осуществляется непосредственно от бытовой электросети, поэтому такие датчики не требуют дополнительного источника питания.

Специальные датчики для освещения также обычно оснащаются датчиком освещенности и регулятором времени включения нагрузки.

Это позволяет включать свет при заданном уровне освещенности окружающего пространства и на необходимое время.

Ультразвуковые и микроволновые датчики в основном используются в системах сигнализации и охраны для подачи сигнала о появлении на охраняемой территории посторонних лиц, а также в различных системах видеонаблюдения для автоматического включения видеокамер высокого разрешения при возникновении движения в зоне их видимости.

Подключение к сигнализации

Подключение датчика движения к сигнализации может быть выполнено при помощи соединительного кабеля или по беспроводному каналу, в зависимости от типа системы.

Если площадь охраняемого объекта больше, чем зона охвата одного датчика, по периметру объекта может быть установлено несколько таких приборов, подключенных параллельно.

В зависимости от числа имеющихся независимых каналов приемно-контрольного блока, к каждому из них может быть подключен отдельный датчик, контролирующий свой охраняемый сектор.

Это позволяет наиболее точно и быстро определять участок возможного нарушения границы охраняемого периметра.

В готовых комплектах видеонаблюдения датчики движения часто встраиваются в один корпус с видеокамерой (панели видеодомофонов, видеозвонки и пр.) или размещаются рядом с ними.

Обычно они не требуют отдельного блока питания, подключаясь к источнику питания видеокамеры.

Как настроить

Практически у всех приборов есть ряд настроек, позволяющих корректировать их  работу и устанавливать оптимальный режим. Регулировке поддаются:

• угол установки;
• освещенность;
• чувствительность;
• режим задержки.

Грамотная настройка прожектора с датчиком движения позволит сэкономить до 50% потребляемой электроэнергии.

Угол установки

Увеличить площадь подконтрольной зоны, можно правильно построив угол установки. Для этого нужно выбрать высоту, на которой будет монтироваться прожектор с датчиком движения для улицы. Так при одинаковой высоте и разном значении угла площадь охвата прибора также будет отличаться.

Чувствительность

Самый сложный вид настройки – чувствительность. На корпусе устройства она обозначена как «sens». Регулировка должна производиться таким образом, чтобы детектор не реагировал на животных. Реализуется это чаще всего опытным путем. Кнопка «sens» выводится на максимальное значение, после чего начинается проверка реакции датчика, пока не будет найден оптимальный вариант.

Освещенность

Этот параметр настраивается для включения прибора освещения только в условиях сумерек или темноты. Для настройки освещенности применяется кнопка «lux». Именно эта регулировка позволит сэкономить на счетах за электричество.

https://youtube.com/watch?v=wPFfyTWOfQw

Время задержки

Эта индивидуальная настройка может производиться в достаточно широком диапазоне: от 5-10 секунд до 3-5 минут. Время задержки выставляется кнопкой «time».

Схема подключения

У прожектора для подключения сети имеется входная муфта для кабеля и клеммная розетка с тремя проводами – фаза, ноль, заземление. Перед тем как правильно подключать провода, требуется проверить их маркировку. Проводники имеют буквенную или цветовую маркировку. Фазовый провод (L) – красного или коричневого цвета, ноль (N) – синий или черный, Через отверстие в корпусе протягиваются провода. Необходимо соединить плюс с плюсом (фазовые провода), минус с минусом (нулевые провода) и сделать заземление. Если в схеме подключения светодиодного прожектора предусмотрен датчик, на него подводят два провода плюс и минус.

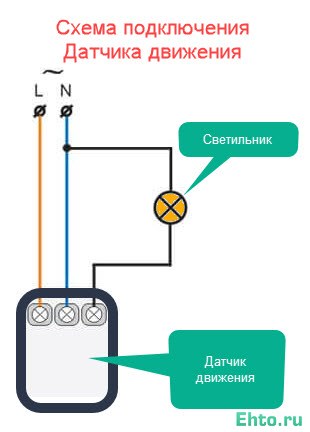

Схемы подключения датчика движения к осветительному прибору

Вскрыв корпус датчика, можно обнаружить три клеммника. Это три выхода для подсоединения проводов, ведущих к электросети и осветительному прибору. К центральному выходу клеммника подключают два провода, один из которых подсоединяют к фазовому гнезду розетки. Конец второго проводника должен подключаться к светильнику.

Два других выхода, соответственно, подключают к нулевому разъёму розетки и лампе. Надо правильно разместить соединения, таким образом, чтобы красный провод прибора через зажим был соединён со вторым выводом светильника. Другой крайний чёрный проводник датчика должен иметь продолжение к нулевой линии сети.

Бывают такие ситуации, когда человек находится в помещении и занят малоподвижным делом (чтение книги), и ДД выключает свет. Чтобы этого не происходило, в систему добавляют включатель, который отключает ДД.

Как установить датчик, изображено на нижнем чертеже.

Два варианта подключения датчика

Критерии выбора

Итак, существует несколько правил, воспользовавшись которыми можно правильно выбрать датчик движения. Давайте рассмотрим, что советуют специалисты:

Определитесь с местом установки
. Для улицы рекомендуется подобрать детектор со не менее 55, лучше 65. Если устройство будет установлено под навесом, допускается выбрать модель с индексом IP44. При выборе датчика движения для включения освещения в помещении (дом, квартира либо гараж), степень защиты может быть меньше, при условии, что повышенная влажность и запыленность отсутствуют.

Учитываем возможные препятствия
. Немного отойдем от темы и расскажем о видах детекторов. Существуют устройства, которые реагируют на тепловое излучение (инфракрасные). Они включают свет при обнаружении любых движущихся объектов, в том числе и животных. Второй вид изделий – звуковые или как их еще называют, акустические (срабатывают при возникновении шума). Следующая разновидность ДД – микроволновые. Они излучают волны, которые могут проходить через препятствия для обнаружения движения. Ну и последние, комбинированные устройства, сочетающие несколько способов реагирования. Так вот, в квартирах, на даче, и в частных домах рекомендуем использовать ИК-датчики или комбинированный вариант инфракрасного излучения с ультразвуковым. Для охраны лучшим решением будет использование микроволновых моделей, которые реагируют даже через небольшие препятствия (к примеру, перегородка). Такие устройства нашли применения в гаражах, складских помещениях и, в общем, в системах сигнализации.

Определяемся с углом обзора
. Если в помещение можно зайти с нескольких сторон (к примеру, 2-3 двери в коридоре либо подъезде), то лучше выбрать датчик движения с углом обзора 360 градусов (потолочный). Если же нужно производить включения света при проходе через один определенный участок, то достаточно подобрать детектор с углом обзора в 180 градусов и направить его на нужную зону обнаружения.

Учитываем мощность светильников

Не менее важно правильно выбрать мощность ДД. Сделать это достаточно просто – узнаем мощность люстры в комнате, или, к примеру, светодиодного прожектора на улице и подбираем мощность детектора с небольшим запасом

Определяем радиус действия

Также при выборе датчика движения нужно учитывать максимальное расстояние, на которое он способен реагировать. Как правило, радиус обнаружения составляет от 6 до 50 метров. Соответственно, для небольших комнат в квартире и доме можно выбрать минимальный радиус (в туалете, кухне, прихожей, ванной), а вот для включения нужно определиться с радиусом действия и на основании этого выбрать подходящий параметр.

Наличие фотореле
. В последнее время большинство ДД дополнительно оснащаются детекторами освещенности, которые позволяют еще больше . Схема работы в этом случае такая: включение света происходит только, если уровень освещенности ниже заданных настроек. Это логично, ведь нет смысла включать освещение днем.

Еще одна полезная функция, на которую мы рекомендуем обратить внимание. Если у вас есть домашние животные, к примеру, небольшая собака во дворе, то лучше выбрать датчик движения с защитой от животных
В противном случае включение света будет спровоцировано вашими питомцами, что не очень удобно и экономично

Как вязать арматуру — подробное описание схем и способов

Планируем электропроводку дачного домика

Какие датчики подходят для светодиодных ламп?

При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника

Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.

При выборе датчика также стоит обратить внимание на другие параметры

• Тип монтажа. Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.
• Угол обзора. Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
• Дальность действия. Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
• Уровень влаго- и пылезащищенности, а также температурный режим работы. От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).
